Вертикальные батареи отопления первое знакомство

Критерии выбора

К ключевым критериям выбора вертикальных радиаторов отопления относятся:

• уровень теплоотдачи устройства – зависит, в том числе, и от материала основы, и площади активного теплообмена,
• особенности установки – настенные модели предусматривают значительную экономию пространства комнаты. Чугунные варианты напольного исполнения занимают больше места, за то наделены высокими эксплуатационными характеристиками,
• стилистические решения – модель выбирают с учетом особенностей интерьерного дизайна,
• стоимость – радиаторы отопления вертикального исполнения из стали стоят на порядок дешевле, чем чугунные версии с элементами художественного литья эксклюзивного дизайна или же биметаллические модели.

При выборе вертикальных батарей стоит воспользоваться калькулятором расчета необходимой мощности устройства.

Популярные производители стальных радиаторов

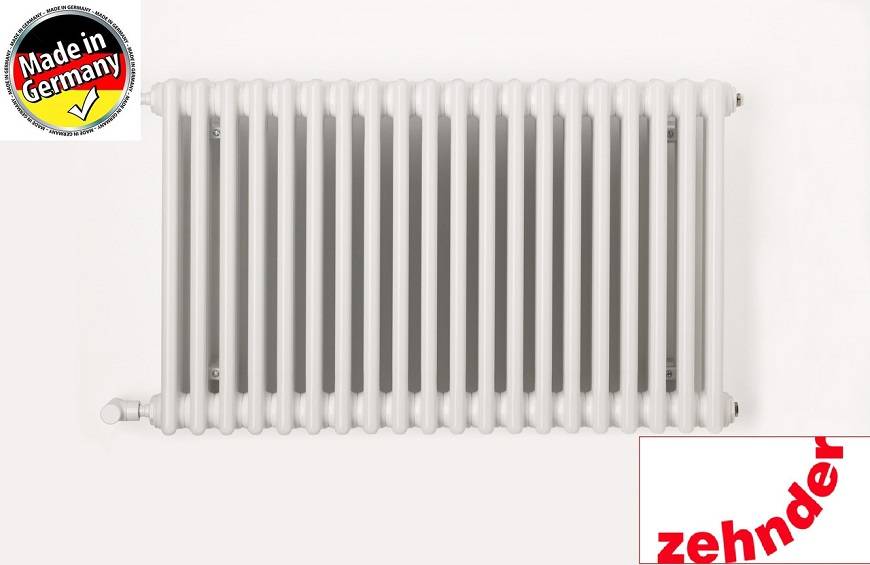

Zehnder (Германия)

Zehnder (

Крупнейший производитель изделий трубчатого типа, являющийся неизменным лидером на европейском рынке. Радиаторы марки внутри имеют специальное защитное покрытие, предотвращающее развитие коррозии. Адаптированы для российского рынка.

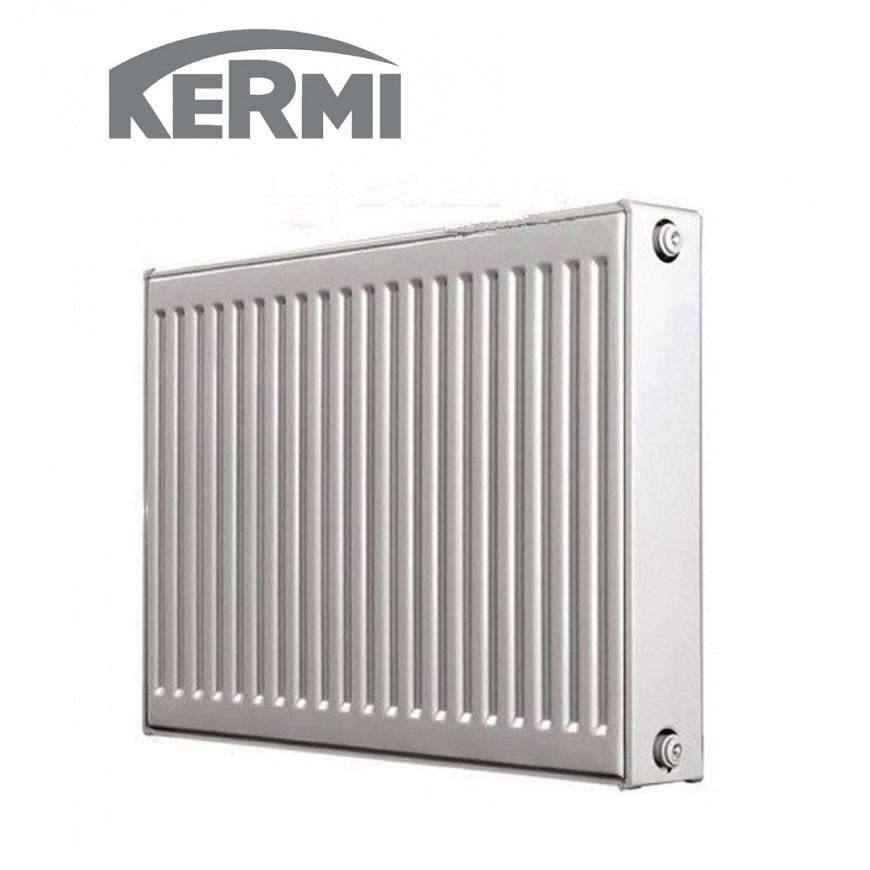

Kermi (Германия)

Kermi

Батареи немецкого бренда работают с давлением до 13 атмосфер при максимальной температуре до +110 градусов. Средняя теплоотдача приборов марки: около 1158 Вт. Производятся из надёжной листовой стали толщиной 1, мм.

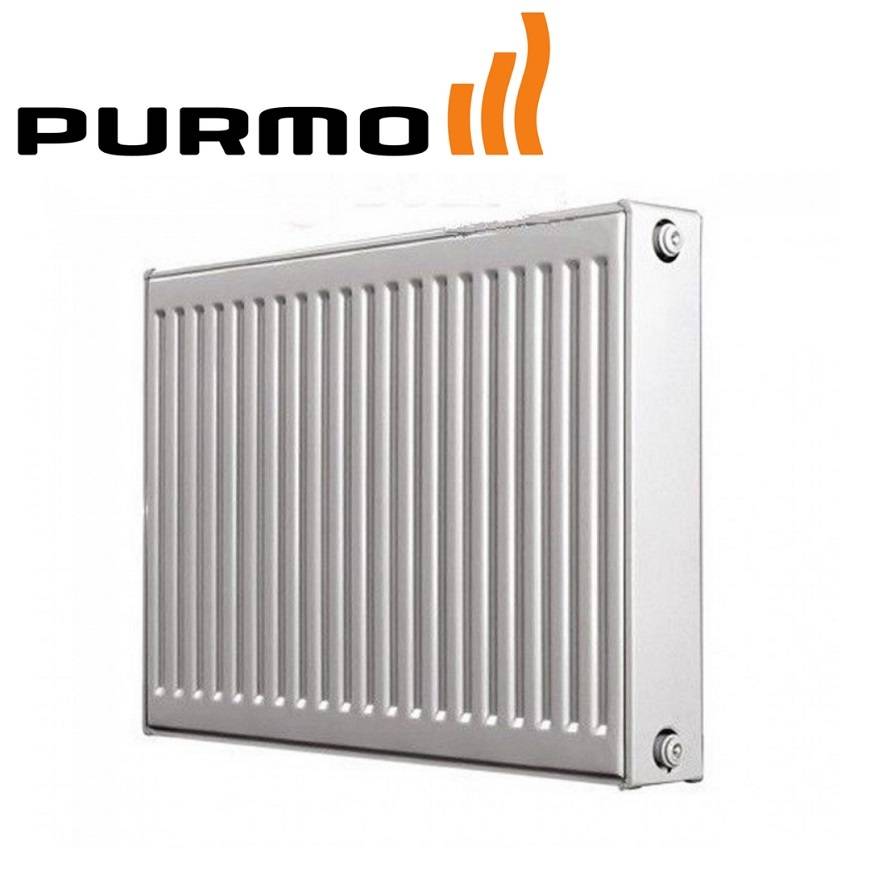

Purmо (Финляндия)

Purmо

Кимрский Завод Теплового Оборудования (КЗТО/KZTO) (Россия)

Кимрский Завод Теплового Оборудования

Основоположник российского рынка отопительного оборудования. Компания производит две серии трубчатых радиаторов: с квадратным (PC) или круглым коллектором, а также производительные, мощные панельные модели с улучшенной теплоотдачей и современным, эргономичным дизайном.

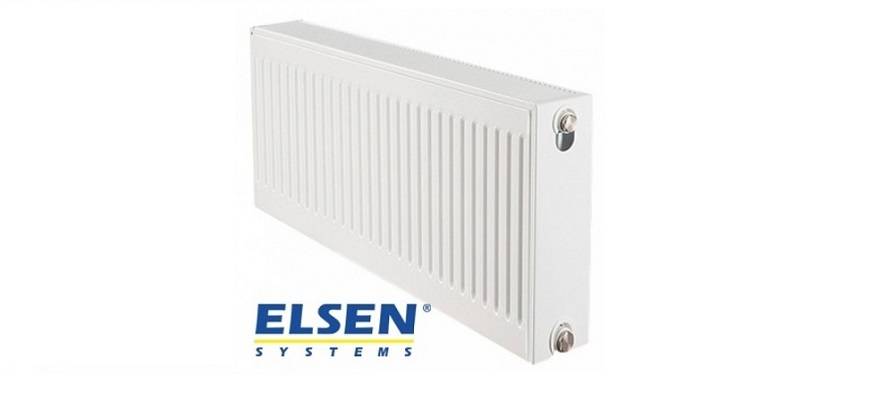

Elsen (Россия)

Elsen

Компания специализируется на изготовлении современных и функциональных панельных радиаторов отопления, по техническим параметрам не уступающих европейским аналогам. Для производства оборудования используется высококачественная холоднокатаная низкоуглеродистая сталь толщиной 1,25 мм. Панели свариваются между собой сплошным роликовым швом, обеспечивающим их герметичность и долговечность. Выпускаются в различных размерах, с нижним или боковым способом подключения.

Концерн «Лидсельмаш» (Республика Беларусь)

Концерн «Лидсельмаш»

Специализируется на производстве плоских стальных батарей отопления под брендом «Лидея».  Для изготовления моделей марки используется качественная холоднокатаная сталь, имеющая толщину 1,2 мм. Отопительные приборы Лидея предназначены для автономных отопительных систем жилых или производственных зданий. Выпускаются в различных вариантах длины и высоты.

Установка батареи в систему

Выбирая тот или иной вид низкого радиатора, необходимо определиться с его параметрами, исходя из размеров окна и требуемой теплоотдачи. Длина теплообменника должна быть равна ширине проема или превышать ее на 200-300 мм.

Имея навык владения необходимым инструментом, не сложно подключить радиатор к системе своими руками.

Предлагаемая инструкция поможет в этом:

• определите вид системы – одно- или двухтрубная;
• определите наиболее оптимальную схему подключения – диагональная, односторонняя или нижняя;

Малозаметный элемент интерьера

• далее на подающий и отводящий патрубки устанавливаем краны. позволяющие при аварийной ситуации перекрыть подачу теплоносителя;
• в оставшиеся отверстия ввинчиваем кран Маевского (сверху) и заглушку (снизу).
• предварительную сборку можно осуществить насухо, окончательное соединение выполняется с использованием льняной подмотки и сантехнической пасты;
• присоединять батареи из различных металлов можно к системам отопления, изготовленным из металлических, металлопластиковых и полипропиленовых труб.

Монтаж в картинках

Плюсы и минусы

Что ждёт хозяев квартир, решившихся на установку вертикальных моделей батарей? В плане теплоотдачи никаких сюрпризов не ожидается. По этому показателю и те и другие модели мало отличаются друг от друга.

Плюсы

У вертикальных батарей есть несколько неоспоримых преимуществ перед горизонтальными моделями:

• Привлекательность конструкций. Такие модели вписываются в любой интерьер, так что не придётся думать над тем, как их скрыть.
• Большая площадь теплоотдачи, за счёт чего воздух в помещении прогревается быстрее.
• Конструкции такого типа можно установить практически где угодно, а не только у стены с окном.
• Малый вес не создаёт проблем при перевозке и установке.
• Благодаря разнообразным видам крепежей, можно выбрать именно те, которые подходят под особенности несущей стены, куда будет устанавливаться батарея.
• Техника монтажа настолько проста, что вертикальные радиаторы отопления можно легко установить самостоятельно, не прибегая к помощи специалистов.

Минусы

Недостатков у таких моделей тоже немало:

• Воздух прогревается неравномерно. Основное тепло идёт под потолок. Сам радиатор также лучше прогревается в верхней части, нижняя всегда холоднее.
• Большая часть тепла скапливается под потолком квартиры, так что равномерно распределение тёплого воздуха по комнате невозможно.
• Высокая стоимость.

В плане распределения тепла батарея тех же размеров, но расположенная горизонтально, намного эффективнее вертикальной.

Разновидности вертикальных источников тепла

Выбирая вертикальную батарею для дома, учитывайте тот факт, что они могут различаться по нескольким признакам, и, возможно, процесс покупки подходящего варианта может затянуться. Например, различают вертикальные трубчатые радиаторы отопления, а также состоящие из нескольких секций или представляющие собой монолитную конструкцию.

В зависимости от способа отопления вертикальные радиаторы можно разделить на водяные, электрические и смешанные. Батареи водяного отопления прогревают комнату за счет подключения к системе подачи горячей воды. Настенные вертикальные водяные радиаторы отопления встречаются наиболее часто, поскольку имеют невысокую стоимость.

Совет: если вы решили остановиться на водяных радиаторах отопления, то обязательно поинтересуйтесь, имеют ли они антикоррозийное защитное покрытие: от этого будет зависеть срок службы ваших батарей.

Электрические радиаторы удобны в использовании и имеют достаточно простой механизм действия, но вследствие прямого контакта с электричеством такие батареи неуместны для комнат с повышенной влажностью, поэтому не стоит их устанавливать на кухне или в ванной комнате.

Если вы часто сталкиваетесь с проблемой отсутствия света или горячей воды, наилучшим вариантом для вашей квартиры станут батареи смешанного типа.

Делая выбор в пользу конкретного радиатора отопления, обращайте внимание на материал, из которого он изготовлен. Материалы для батарей должны быть прочными, износостойкими, не ржаветь от воды и иметь защитный антикоррозийный слой

Наиболее распространенные материалы, используемые в радиаторах отопления – это сталь, алюминий и чугун. Кроме того, существуют биметаллические батареи.

Вертикальные биметаллические радиаторы отопления состоят из алюминиевого корпуса и стальных труб. Они обладают высокой теплоотдачей и имеют хорошее качество, поскольку вода не контактирует с алюминиевой конструкцией. При правильной установке и эксплуатации такие батареи могут прослужить около 15 лет.

Вертикальные стальные радиаторы отопления тоже имеют высокую теплоотдачу, а варианты из нержавеющей стали не портятся при длительных контактах с водой. Снаружи они полируются или красятся в необходимый цвет, поэтому вы сможете обеспечить гармоничное сочетание такой конструкции с любыми предметами интерьера.

Алюминиевые батареи способны быстро изменять свою температуру при ручном регулировании, отлично передают тепло и имеют современный стиль. Поскольку они создаются с помощью литья, существует огромное разнообразие необычных форм таких батарей. А благодаря работе на основе конвекционных потоков такие батареи препятствуют оседанию пыли и мусора внутри.

Если вы все же беспокоитесь о том, что коррозия негативно повлияет на работу вашего радиатора, выбирайте чугунные варианты

Но обращайте внимание на тот факт, что такие батареи имеют и несколько минусов: чугун достаточно хрупкий, поэтому при установке вы должны бережно относиться к такому материалу, к тому же, он имеет большой вес, что значительно усложнит сам процесс монтажа

Поскольку в процессе покупки радиаторов отопления крайне важно ориентироваться не только на их практические свойства, но и на внешний вид, обратите внимание на два вида батарей, способных подчеркнуть особенности любого интерьера. К ним относятся зеркальные и плоские радиаторы. Зеркальные радиаторы имеют соответствующую поверхность, антикоррозийное и нанопокрытие

Зеркальные радиаторы имеют соответствующую поверхность, антикоррозийное и нанопокрытие.

Внимание! Помимо основных свойств, характерных для всех видов радиаторов, к плюсам зеркальных батарей можно отнести стильный дизайн и возможность зрительно увеличивать ограниченное пространство в той зоне, где они установлены.

Плоские радиаторы имеют гладкую поверхность и могут включать от 1 до 3 рядов. Для таких батарей характерна простота уборки благодаря ровному покрытию, а материалы, из которых они изготавливаются, препятствуют появлению пыли. Благодаря этим свойствам вы можете установить плоские радиаторы в детской или спальной комнате, не беспокоясь о здоровье ваших родных.

Выбирая настенные вертикальные радиаторы отопления, заранее продумайте, в какой зоне комнаты они будут размещаться, каким способом лучше обеспечить подачу тепла, какой стиль будет наиболее приемлемым в вашем интерьере.

Соблюдая все особенности помещения и самих конструкций, вы сможете выбрать качественные батареи, но не забывайте, что их долговечность будет зависеть и от правильности монтажа на стену.

Блиц-советы

Вертикальные батареи из полированной нержавеющей стали требуют постоянного ухода за поверхностью. Даже самая маленькая отметина или следы потека воды на поверхности создают негативное впечатление. Для ухода достаточно использовать нейтральное моющее средство для блестящих поверхностей и мягкую тряпку.

Разница в температуре такого радиатора вверху прибора и внизу его иногда доходит до 5-7 градусов Цельсия. Такой перепад температуры говорит о хорошей теплоотдаче и отличной работе батареи. Улучшить работу такого прибора и существенно сэкономить на оплате за потребляемые ресурсы, может установка терморегулятора, позволяющего регулировать температуру теплоносителя.

Полезно знать, что в отличие от стандартных батарей отопления из алюминиевого литья, имеющего толщину стенок всего 1, вертикальные регистры имеют увеличенную до 2 мм толщину стенок, что существенно увеличивает срок их эксплуатации.

Для придания интерьеру большего динамизма, плоскую вертикальную батарею можно декорировать не только интерьерной наклейкой, но и заказав специальную металлическую накладку-решетку с перфорированным рисунком. Такая накладка не изменит теплоотдачи радиатора, но придаст помещению новый вид.

Виды радиаторов по типу конструкции

Трубчатый радиатор отопления

К основным видам относятся:

1. Секционные – состоят из отдельных соединенных между собой нагревательных элементов (секций). Число этих секций можно увеличивать или уменьшать, изменяя тепловую мощность батареи.
2. Панельные – представляют собой цельнометаллический короб с внутренними каналами для циркуляции теплонесущей жидкости. На внешней поверхности панели может быть установлено дополнительное оребрение для увеличения эффективности теплоотдачи прибора.
3. Трубчатые – состоят из нескольких отрезков прямых или изогнутых труб круглого либо квадратного сечения, подсоединяемых с торцов к общим коллекторам. К трубчатым также относятся и так называемые полотенцесушители (змеевики).
4. Пластинчатые (конвекторы) – представляют собой один или несколько отрезков труб, по которым движется нагретая рабочая жидкость, с установленным на их внешней поверхности оребрением в виде металлических пластин-ламелей.

Особенностью конструкции вертикальных батарей отопления является также их форма, которая может быть волнистой, изогнутой, узорчатой и т.д.

Принцип действия

Принцип работы прибора основан на излучении в окружающее пространство тепла за счет поступления в него нагретой теплонесущей жидкости от обогревательного котла. При этом поток теплого воздуха от горячей внешней поверхности радиатора поступает к потолку комнаты, смешивается там с холодным, а затем снова опускается к полу.

Таким образом, внутри помещения создается конвекция (циркуляция) воздушных масс, создающая и поддерживающая необходимую температуру в комнате.

Кроме того, радиатор нагревает и поверхность стены, на которой он закреплен. В результате нагретая стена также начинает излучать лучевое тепло внутрь помещения.

Главная конструктивная особенность моделей вертикального типа заключается в непропорциональном соотношении геометрических размеров отопительного прибора, при которых его ширина намного меньше его высоты.

Достоинства и недостатки вертикальных радиаторов

Вертикальные батареи отопления являются неоднозначным вариантом устройства системы отопления. Для их установки требуется наличие свободной стены в комнате и возможность незаметного подведения к радиатору труб с теплоносителем.

Некоторые модели вертикальных радиаторов в летний период можно использовать в качестве вешалок, полочек или зеркала. Также батареи могут предусматривать возможность подсветки

Несмотря на это, вертикальные батареи продолжают пользоваться стабильным спросом благодаря таким преимуществам:

1. Высокий уровень теплоотдачи за счет большой площади соприкосновения с воздухом. Это позволяет нагревать теплоноситель до меньшей температуры и не перегружать газовый котел.
2. Разнообразие форм, размеров и расцветок, что позволяет подобрать модель необходимого размера под любой внутренний интерьер.
3. Большая скорость обогрева помещений за счет контакта с воздухом по всей высоте комнаты. Особенной эффективностью в этом отношении отличаются алюминиевые приборы.
4. Простота монтажа за счет идущего с каждой батареей комплекта креплений.
5. Экономия места под окном, где можно устроить небольшую кладовку.

При витражной структуре стен и отсутствии подоконника вертикальные настенные батареи являются идеальным вариантом для устройства системы отопления.

Не лишены вертикальные отопительные приборы и недостатков, из-за которых они не получили широкого распространения.

К минусам таких батарей относят следующие:

1. Неравномерность обогрева. Из-за вертикальной вытянутости радиаторов теплый воздух от них устремляется к потолку и там скапливается. В результате пол плохо прогревается и остается холодным.
2. Высокая стоимость. Цена одной простейшей вертикальной секции длиной 2 метра составляет 60-150 долларов, а дизайнерские модели стоят в разы дороже.
3. Сложность незаметного подведения отопительных труб. В идеале пластиковая разводка для вертикальных радиаторов должна проходить внутри стен за гипсокартоном, но реализовать это довольно сложно.
4. Большой вес стальных моделей, который не позволяет вешать батарею на гипсокартонные и тонкие межкомнатные перегородки.
5. Подключение вертикальных радиаторов обычно производится по нижней или седельной схеме, что снижает уровень теплоотдачи на 10-15% в сравнении с диагональным или боковым монтажом.

Принципиальных конструкционных отличий между горизонтальными и вертикальными батареями нет.

Минусом скрытого монтажа вертикальных радиаторов является то, что при разрыве трубы придется полностью разбирать стену со всей внутренней отделкой

Последние просто имеют удлиненную форму внутрисекционных каналов. Поэтому при выборе радиаторов для системы отопления необходимо руководствоваться в основном внешней красотой и удобством монтажа оборудования.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Плюсы и минусы радиаторов вертикального формата с нижним подключением

Превосходный дизайн вертикального панельного или трубчатого радиатора отопления – основное достоинство данного формата. Они превосходно вписываются в большинство современных дизайнерских концепций. Некоторые модели сложно назвать «батареей», пока не дотронешься рукой до теплой поверхности.

Отличительной особенностью таких систем является их ориентировка в высоту при уменьшенной ширине.

Вертикальные блоки устанавливают в дополнение к горизонтальному оборудованию или вместо традиционных батарей. Для них проще найти место, когда нет подоконной ниши или она недостаточно просторная для установки большого теплового блока. Они характеризуются:

• высокой тепловой отдачей;
• разнообразием по цветовому и конструктивному исполнению;
• простотой монтажа (все детали для установки в комплектации);
• экономией пространства (немного места в ширину на любой свободной стене).

Среди «минусов» можно назвать:

• необходимо больше времени на «разгон» при первичном обогреве;
• неравномерность прогревания при большой высоте и недостаточном давлении в системе;
• относительно высокая цена;
• склонность к засорению в нижней части радиатора, где и происходит подача теплоносителя.

Основной признак загрязнения – холодные радиаторы и теплые трубы, которые подведены к ним. Поскольку вся грязь скапливается внизу, периодически их приходится отсоединять, делать продувку или промывку. В верхней точке должен быть вмонтирован выпускной клапан, чтобы удалять излишки воздуха.

Благодаря подобному расположению удается вместить такие батареи даже в небольшое пространство, сохранив требуемый объем тепловой энергии.

Где проходит обратка

Если говорить кратко, то схема обогрева состоит из нескольких важных элементов: отопительный котёл, батареи и расширительный бак. Чтобы тепло поступало по радиаторам, необходим теплоноситель: вода или антифриз. При грамотном построении схемы, теплоноситель нагревается в котле, поднимается по трубам, увеличивая свой объём, а все излишки при этом попадают в расширительный бак.

Исходя из того, что батареи наполнены жидкостью, горячая вода вытесняет холодную, та, в свою очередь, попадает еще раз в котёл для последующего нагрева. Постепенно градус воды увеличивается и достигает нужной температуры. Циркуляция теплоносителя при этом может быть естественной или гравитационной, осуществляемой при помощи насосов.

Исходя из этого, обраткой можно считать теплоноситель, который прошёл весь контур, отдавая тепло, и уже охлаждённый снова попал в котёл для последующего нагрева.

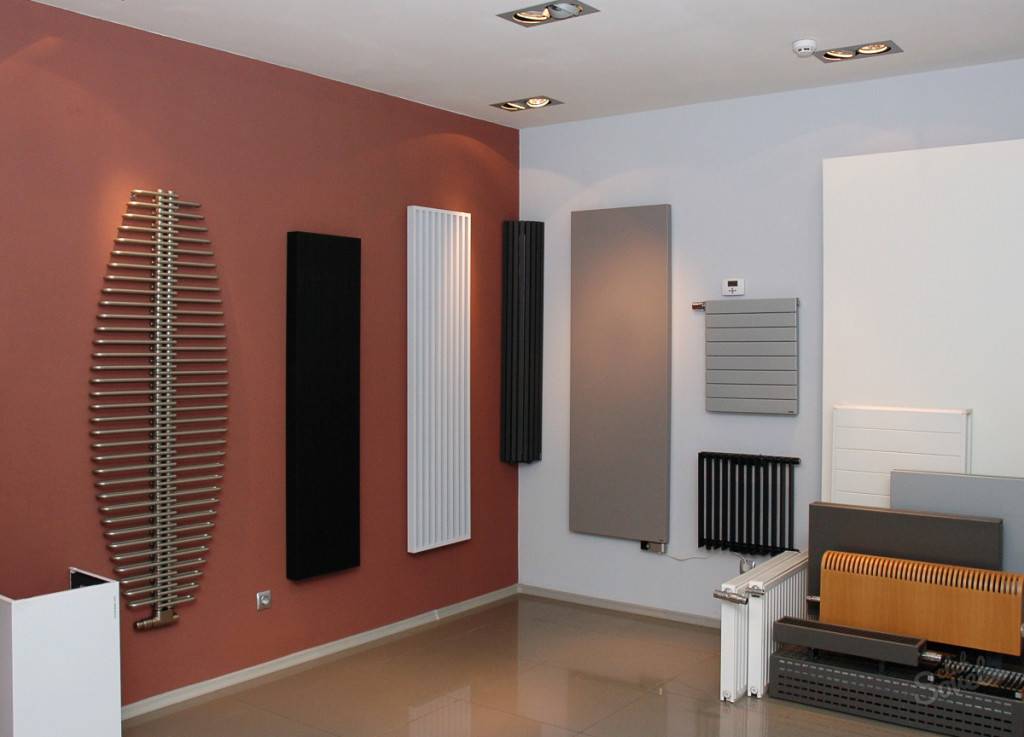

Какие бывают вертикальные батареи?

В настоящее время предложение на рынке позволяет оформлять собственное жилье так, как хочется – создавая оригинальные решения и такой стиль, который больше нигде не повторится. И при этом громоздкие батареи совсем не вписываются в интерьер, как говорят отзывы любителей нестандартных решений. Очень часто радиаторы приходится оборудовать декоративными решетками, прятать их за шторами. Однако очень часто в погоне за красивым оформлением пользователи забывают, что декоративные элементы могут нарушить циркуляцию тепловых потоков, а это – приведет к ухудшению микроклимата в вашем доме.

Внешний вид батарей вертикального типа является хорошо продуманным, так, вам не потребуется заботиться о декорации. Сегодня можно подобрать разнообразные размеры и формы батарей – с разной конфигурацией, изгибами.

Вертикальные батареи могут выступать оригинальным украшением дизайна помещения

На рынке отопительного оборудования можно найти вертикальные батареи отопления разных структур – трубчатые, секционные, панельные. Что касается материала изготовления, то это будет чугун, алюминий или сталь. Многообразие вариантов исполнения батарей позволяет значительно расширить границы использования оборудования.

Так, в зависимости от того, из какого материала созданы радиаторы отопления вертикальные, можно выделить их виды:

• Чугунные. Вертикальные чугунные батареи доступны, долговечны и надежны. Конструкция представлена в виде секций. Так, потребитель может самостоятельно комплектовать радиаторы в зависимости от индивидуальных требований. Основной недостаток – это огромный вес.
• Стальные. Такие батареи имеют отличный внешний вид. Так как сталь хорошо обрабатывается, можно встретить вертикальные нестандартные длинные радиаторы отопления из этого материала. Что касается стоимости, то она умеренная, поэтому стальные радиаторы будут доступны для широкого круга покупателей. Среди недостатков – слабая устойчивость к коррозии.
• Алюминиевые. Срок службы алюминиевых радиаторов, как сообщают производители, составляет примерно 20-30 лет. Такой материал хорошо противостоит процессам коррозии и агрессивным средам. Готовые радиаторы имеют маленький вес, поэтому сильное крепление им не потребуется. Кроме того, алюминиевые радиаторы отопления настенные легко перевозить и устанавливать.
• Биметаллические. Такие радиаторы очень привлекательно смотрятся, но кроме того – у них прекрасные технические параметры. Обычно их делают из сплава таких материалов, как алюминий и медь, хотя могут встретиться и другие комбинации. Среди недостатков – только лишь высокая стоимость биметаллических радиаторов.

Чугунные батареи	Стальные радиаторы
Алюминиевые батареи	Биметаллический радиатор отопления

Стоит отметить, что не все вертикальные радиаторы отопления можно ставить в системах центрального отопления. Следует получить консультацию специалиста, чтобы избежать проблем в дальнейшем.

Конструкция трубчатых радиаторов отопления

Внешний вид трубчатых радиаторов в целом мало отличается от традиционных батарей систем отопления, но при этом они изящнее и тоньше.

Одно из главных отличий в том, что трубчатые батареи не монолитны, они состоят из отдельных элементов, предварительно сваренных в единый узел.

Конструкция трубчатого радиатора включает в себя следующие элементы:

• Верхний коллектор.
• Нижний коллектор.
• Стальные трубки, соединяющие коллекторы между собой.
• Штуцеры для подключения к системе отопления.

В зависимости от конкретной модели, в одной секции бывает от 2 до 6 трубок. В свою очередь, число секций колеблется в пределе от 2 до 60. По мере увеличения числа трубок увеличивается глубина самой батареи, что позволяет уменьшить её ширину при сохранении оптимальных показателей теплоотдачи. Этот фактор немаловажен для небольших помещений либо помещений, не позволяющих использовать батарею необходимой ширины.

Справка. Широкий спектр имеющихся в продаже моделей позволяет сделать оптимальный выбор с учётом характеристик и особенностей помещений, которые требуется обогреть.

Элементы трубчатых батарей изготавливаются из стали, прежде всего благодаря высоким показателям прочности, пластичности, свариваемости, а также устойчивости данного сплава к коррозийным процессам. Соединяют отдельные элементы лазерной сваркой, что обеспечивает минимальную толщину сварных швов при высокой прочности и надёжности готовой конструкции.

Фото 1. Трубчатый радиатор вертикального типа. Изготовлен из стали, имеет большое количество трубок.

Основные особенности

Кроме конструкционных особенностей, для такого отопительного оборудования также характерны:

• Вариативность подключения. Благодаря наличию пары боковых и пары нижних штуцеров, подключают устройства к системе теплоснабжения боковым либо нижним способом.
• Вариативность монтажа. Ряд моделей комплектуется ножками, что позволяет размещать батареи на полу без крепления к стене.
• Пониженное гидравлическое сопротивление обеспечивает хорошую пропускную способность во время работы.

Технические характеристики

В зависимости от конкретной модели, основные технические характеристики описываемых агрегатов варьируются в следующих пределах:

• Высота — от 150 до 3 тыс. мм.
• Ширина — от 200 до 2 тыс. мм.
• Глубина — от 50 до 300 мм.
• Толщина стенок — от 1,2 до 2 мм.
• Рабочее давление — до 10 атм.

А также от модели к модели разнятся:

• Количество секций. От данного параметра напрямую зависит ширина радиатора.
• Количество трубок в секции. Влияет на глубину батареи.
• Сечение трубок. Среди имеющихся в продаже моделей наиболее распространены батареи с круглым, прямоугольным и овальным сечением основных элементов конструкции.

Важно! Сечение трубок батареи практически не влияет на её показатели теплоотдачи и имеет скорее декоративную, нежели практическую функцию. Эффективность работы прежде всего зависит от диаметра трубок и их количества в секции

Преимущества и недостатки

Среди неоспоримых преимуществ стальных трубчатых батарей выделяются:

• Лёгкость монтажа, возможность самостоятельной установки.
• Равномерность нагрева.
• Безопасность использования и долгий срок эффективной эксплуатации.
• В большинстве моделей отсутствуют острые углы, что в значительной степени минимизирует вероятность получения травм (прежде всего маленькими детьми).
• Лёгкость в обслуживании и уходе.
• Многообразие модельного ряда позволяет выбрать радиатор, соответствующий интерьеру отапливаемого помещения.

Основные недостатки:

• Невысокие показатели теплоотдачи. При этом данный недостаток прежде всего присущ самым дешёвым моделям с минимальным количеством трубок в секции.
• Высокая стоимость по сравнению с традиционными радиаторами.
• Риск прорыва в местах сварки при сильном перепаде давления.

Вышеозначенный фактор в значительной степени ограничивает круг эффективного и безопасного применения подобных устройств.

Резкие перепады давления преимущественно характерны для систем централизованного отопления многоквартирных домов, ввиду чего специалисты рекомендуют устанавливать трубчатые радиаторы только в частных жилищах, оборудованных автономными отопительными системами.

Внимание! Срок эффективного и безопасного использования трубчатых радиаторов зависит от качества устанавливаемого оборудования, а также соблюдения рекомендаций, приведённых в инструкции по эксплуатации
