Виды соединений
Конструкция электромотора достаточно проста и состоит из двух главных элементов — неподвижного статора и расположенного внутри, вращающегося ротора. Каждая из этих частей имеет собственные обмотки, проводящие ток. Статорная уложена в специальные пазы при обязательном соблюдении расстояния в 120 градусов.
Чтобы их соединить, можно использовать один из трех способов:
- «Звезда»;
- «Треугольник»;
- «Звезда-треугольник».
Если все оконечности статорной обмотки соединяются в одной точке, то этот тип подключения носит название «звезда». Если же все концы обмотки соединены последовательно, то это «треугольник». В этом случае контакты располагаются так, что их ряды смещаются относительно друг друга. В результате напротив клеммы С6 находится вывод С1 и т. д. Это один из ответов на вопрос, в чем разница соединений звездой и треугольником. Кроме этого, в первом случае обеспечивается более плавная работа мотора, но не достигается максимальная мощность. Если используется схема «треугольник», то в обмотках возникают большие пусковые токи, отрицательно влияющие на срок службы агрегата. Для их снижения приходится использовать специальные реостаты, делающие пуск максимально плавным.
Если 3-фазный двигатель подключается к сети в 220 вольт, то вращающего момента недостаточно для запуска. Чтобы увеличить этот показатель, используются дополнительные элементы. В бытовых условиях оптимальным решением станет фазосдвигающий конденсатор. Следует заметить, что мощность трехфазных сетей выше в сравнении с однофазными. Это говорит о том, что подключение 3-фазного мотора в однофазную электросеть обязательно приведет к потере мощности. Невозможно точно сказать, какой из этих способов лучше, так как у каждого есть не только преимущества, но и недостатки.
На практике
Если вы покупаете готовый котел, а не собираете его самостоятельно, то у вас будет блок управления котла в котором будут клеммы для подключения электропитания.
Единственное, что вам нужно сделать, это правильно рассчитать сечение питающего кабеля и номинал автомата защиты для котла.
Кратко напомню, что эти расчёты проводятся по мощности котла с использованием таблиц 1.3 ПУЭ. Так как алюминий скоро будет возвращен в электромонтаж, приведу сводные таблицы по которым можно подобрать сечение кабеля по мощности прибора для медных и алюминиевых проводов (жил кабеля).

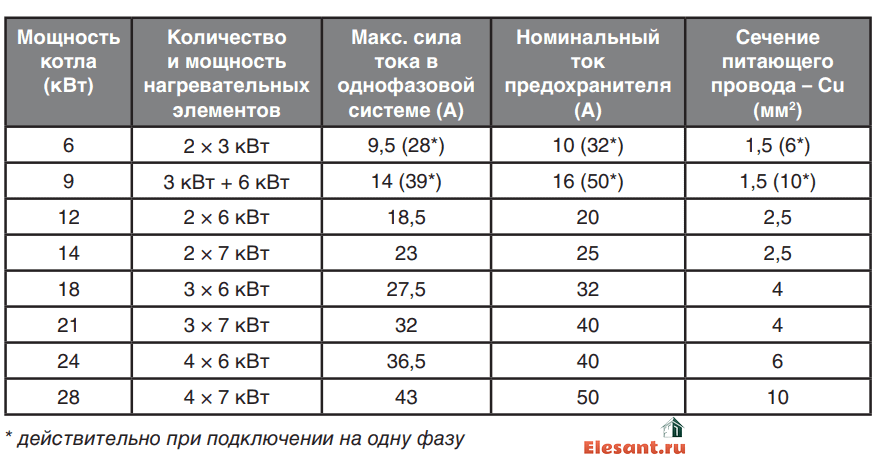

Также поможет такая таблица подбора сечения кабеля и устройства защиты для котлов Protherm Скат.
Рассмотрим подключение трехфазного ТЭНа через магнитный пускатель и тепловое реле.
Рис. 1 ТЭН подключается через один трехфазный контактор с нормально замкнутыми контактами МП(Рис. 1). Управляет пускателем термореле ТР, управляющие контакты которого разомкнуты при температуре на датчике ниже заданной. При подаче трехфазного напряжения контакты пускатели замкнуты и происходит нагрев ТЭНа, нагреватели которого включены по схеме «звезда».
Рис. 2 При достижении заданной температуры, тепловое реле отключает питание нагревателей. Таким образом, реализуется простейший регулятор температуры. Для такого регулятора можно применять термореле РТ2К (Рис. 2), а для пускателя – контактор третьей величины с тремя группами на размыкание.
Схемы включения ТЭН в однофазную сеть.
Трубчатые электронагреватели рассчитаны на конкретное значение мощности
инапряжения , поэтому для обеспечения номинального режима работы их подключают к питающей сети с соответствующим напряжением. Согласно ГОСТ 13268-88 нагреватели изготавливаются на номинальные напряжения:12 ,24 ,36 ,42 ,48 ,60 ,127 ,220 ,380 В , однако наибольшее применение нашли ТЭНы рассчитанные на напряжение 127, 220 и 380 В.
Рассмотрим возможные варианты включения ТЭН в однофазную сеть.
2.1. Включение в розетку.
ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.
Через обычную вилку можно включить параллельно
два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.
Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются последовательно
, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.
Однако в этой схеме есть один недостаток: если выйдет из строя любой из ТЭН, то работать не будут оба, так как разорвется электрическая цепь и прекратится подача питания.
Также надо помнить, что при последовательном соединении двух нагревателей с рабочим напряжением 220 В их общая мощность уменьшается
в два раза, так как из-за увеличения общего сопротивления каждый нагреватель будет получать около 110 В вместо положенных 220 В.
Рассмотрим подключение трехфазного ТЭНа через магнитный пускатель и тепловое реле.
Рис. 1 ТЭН подключается через один трехфазный контактор с нормально замкнутыми контактами МП(Рис. 1). Управляет пускателем термореле ТР, управляющие контакты которого разомкнуты при температуре на датчике ниже заданной. При подаче трехфазного напряжения контакты пускатели замкнуты и происходит нагрев ТЭНа, нагреватели которого включены по схеме «звезда». Рис. 2 При достижении заданной температуры, тепловое реле отключает питание нагревателей. Таким образом, реализуется простейший регулятор температуры. Для такого регулятора можно применять термореле РТ2К (Рис. 2), а для пускателя – контактор третьей величины с тремя группами на размыкание.
Подключение ТЭНа с терморегулятором
Рассмотрим принцип работы и схему включения.
Они используются для бойлеров и котлов отопления. Берём универсальный на 220В и 2-4,5кВт, обычный, с чувствительным элементом в виде трубочки, помещается он внутрь ТЭНа, в котором есть специальное отверстие.
Тут видим 3 пары нагревательных элементов, итого шесть, подключать нужно следующим образом: на три садим ноль и на другие 3 – фазу. В разрыв цепи вставляем как раз наше устройство. Он имеет три контакта, на фото ниже видно один по центру сверху и два снизу. Верхний используется для включения к нулю, а какой из нижних к фазе надо проверить тестером.
Поэтому мощность 1-го ТЭНа, может не соответствовать по параметрам, для нагрева сосуда и быть больше или меньше. В таких случаях, для получения необходимой мощности нагрева, можно использовать несколько ТЭНов, соединенных последовательно или последовательно-параллельно. Коммутируя различные комбинации соединения ТЭНов, переключателем от бытовой эл. плиты, можно получать различную мощность. Например имея восемь врезанных ТЭНов, по 1.25 кВт каждый, в зависимости от комбинации включения, можно получить следующую мощность.
- 625 Вт
- 933 Вт
- 1,25 кВт
- 1,6 кВт
- 1,8 кВт
- 2,5 кВт
Такого диапазона вполне хватит для регулировки и поддержания нужной температуры. Но можно получить и иную мощность, добавив количество режимов переключения и используя различные комбинации включения.
Последовательное соединение 2-х ТЭНов по 1.25 кВт и подключение их к сети 220В, в сумме дает 625 Вт. Параллельное соединение, в сумме дает 2.5 кВт.
Мы знаем напряжение, действующее в сети, это 220В. Далее мы так же знаем мощность ТЭН, выбитую на его поверхности допустим это 1,25 кВт, значит, нам нужно узнать силу тока, протекающую в этой цепи. Силу тока, зная напряжение и мощность, узнаем из следующей формулы.
Сила тока = мощность, деленная на напряжение в сети.
Записывается она так: I = P / U.
Где I — сила тока в амперах.
P — мощность в ваттах.
U — напряжение в вольтах.
При подсчете нужно мощность, указанную на корпусе ТЭН в кВт, перевести в ватты.
1,25 кВт = 1250Вт. Подставляем известные значения в эту формулу и получаем силу тока.
I = 1250Вт / 220 = 5,681 А
R = U / I, где
R — сопротивление в Омах
U — напряжение в вольтах
I — сила тока в амперах
Подставляем известные значения в формулу и узнаем сопротивление 1 ТЭНа.
R = 220 / 5.681 = 38,725 Ом.
Rобщ = R1+ R2 + R3 и т.д.
Таким образом, два последовательно соединенных ТЭНа, имеют сопротивление равное 77,45 Ом. Теперь нетрудно подсчитать мощность выделяемую этими двумя ТЭНами.
P = U2 / R где,
P — мощность в ваттах
R — общее сопротивление всех посл. соед. ТЭНов
P = 624,919 Вт, округляем до значения 625 Вт.
В таблице 1.1 приведены значения для последовательного соединения ТЭНов.
Таблица 1.1
| Кол-во ТЭН | Мощность (Вт) | Сопротивление (Ом) | Напряжение (В) | Сила тока (А) |
| Последовательное соединение | ||||
| 2 ТЭН = 77,45 | ||||
| 3 ТЭН =1 16,175 | ||||
| 5 ТЭН=193,625 | ||||
| 7 ТЭН=271,075 |
В таблице 1.2 приведены значения для параллельного соединения ТЭНов.
Таблица 1.2
| Кол-во ТЭН | Мощность (Вт) | Сопротивление (Ом) | Напряжение (В) | Сила тока (А) |
| Параллельное соединение | ||||
| 2 ТЭН=19,3625 | ||||
| 3 ТЭН=12,9083 | ||||
| 4 ТЭН=9,68125 | ||||
| 6 ТЭН=6,45415 |
С точки зрения электротехники это активное сопротивление, которое выделяет тепло при прохождении по нему электрического тока.
По внешнему виду одиночный ТЭН выглядит, как согнутая или завитая трубка. Спирали могут быть самой разной формы, но принцип подключения одинаков, у одиночного ТЭНа два контакта для подключения.
При подключении одиночного ТЭНа к напряжению питания нам нужно просто подсоединить его клеммы к электропитанию. Если ТЭН рассчитан на 220 Вольт, то подключаем его к фазе и рабочему нулю. Если ТЭН на 380 Вольт, то подключает ТЭН к двум фазам.
Но это одиночный ТЭН, который мы можем увидеть в электрочайнике, но не увидим в электрическом котле. ТЭН котла отопления это три одиночных ТЭНа, закрепленные на единой платформе (фланце) с выведенными на ней контактами.
Самый распространённый ТЭН котла состоит из трёх одиночных тэнов закрепленных на общем фланце. На фланце выводится для подключения 6 (шесть) контактов ТЭНа электрического ТЭН котла. Есть котлов с большим количеством одиночных тэнов, например, так:
Что представляют собой ТЭНы и их особенности
ТЭНом называется трубчатый электрический нагреватель, который может быть установлен в любой емкости, заполненной жидкостью. Многим наверняка хорошо известен ТЭН для масляного радиатора, который эффективно разогревает данный прибор отопления. По сути, таким устройством является и электрический кипятильник для воды.
Электротэны для радиаторов представляют собой специальные устройства, которые могут быть установлены в любую батарею отопления в качестве основного или дополнительного источника тепла.Как правило, они монтируются с терморегуляторами, позволяющими автоматизировать процесс обогрева.
Схема использования электрического обогревателя в качестве дополнительного нагревателя
Совет! ТЭНы могут служить аварийным источником обогрева на случай отключения центрального отопления. В таких ситуациях можно перекрыть краны и подключить обогреватель к электричеству.
Процесс монтажа этих устройств очень простой – нужно лишь выкрутить заглушку, и вкрутить на ее место обогреватель. После этого радиатор можно заполнить как водой, так и маслом низкой вязкости. Последнее лучше использовать для тех случаев, когда отопление включается время от времени, к примеру, в гараже, чтобы теплоноситель не замерз.
ТЭН вкручивается в радиатор вместо заглушки
Достоинства
Среди достоинств рассматриваемого устройства можно выделить:
- Низкую стоимость. правда, к цене самого ТЭНа обычно добавляется еще и цена терморегулятора, который поставляется отдельно.
- Простоту установки – выполнить монтаж обогревателя своими руками может каждый домашний мастер, затратив на это лишь несколько минут свободного времени.
- При наличии качественного терморегулятора можно полностью автоматизировать процесс обогрева.
- Электронагреватели являются достаточно надежными, долговечными и абсолютно безопасными. Но для этого должна соблюдаться инструкция по подключению и правила техники безопасности.
На фото — изолированный в безопасном корпусе ТЭН
Недостатки
Наряду с достоинствами обогреватели для радиаторов имеют и некоторые недостатки:
- Высокие затраты на электроэнергию, особенно если нагреватели используются в качестве основного нагревателя.
- Низкая эффективность теплоотдачи. Дело в том, что батарея разогревается неравномерно, так как предназначена для постоянной циркуляции теплоносителя с высокой скоростью.
- ТЭН для радиатора с терморегулятором и прочей электроникой стоит дороже масляного обогревателя.
Таким образом, прежде чем установить данное устройство, следует прикинуть все его достоинства и недостатки. Дело в том, что во многих случаях целесообразней использовать другие источники электрического обогрева.
Обратите внимание! Эффективность нагрева во многом зависит от типа самих батарей отопления. К примеру, чугунные радиаторы с ТЭНом менее эффективные чем, к примеру, биметаллические или алюминиевые
Основные функции и устройство ТЭНа
Основные функции ТЭНа, вмонтированного в батарею: нагревание теплоносителя и, в случае оборудования ТЭНа терморегулятором, регулировка температуры.
Сам ТЭН для радиаторов устроен настолько просто, что понять его конструкцию может даже школьник. В трубку из металла вставляется изолированная токопроводящая нить. Чаще всего это нихромовая спираль. Металлическую трубку в процессе гальванизации покрывают хромом или никелем, что даёт металлу особую защиту от агрессивного воздействия воды и гарантирует отсутствие контакта человека с электричеством. Кроме этого корпус нагревательного элемента оснащён датчиками контроля, не позволяющими устройству перегреваться.
Что касается функции нагрева теплоносителя, здесь, кроме одного, нет других вариантов: прибор включается в сеть и вода (или другой теплоноситель) нагревается. Принцип, одинаковый для всех электронагревательных устройств.
Функции термостата осуществляются ТЭНом, оборудованным терморегулятором. Это позволяет настроить ТЭН для радиаторов на определённую температуру. Кроме этого, существуют режимы регуляции, просто необходимые в определённых условиях:
- «Антизамерзание» — поддерживает постоянную температуру теплоносителя +10о С, которая не позволяет замёрзнуть системе отопления.
- «Турбо» — необходим для моментального разогрева теплоносителя в автономной системе отопления на предельной мощности. После достижения необходимой температуры, режим автоматически отключается, и устройство работает в соответствии с заданными терморегулятором параметрами.
Что касается самого теплоносителя, есть мнение, что наиболее подходящим для батарей, оборудованных ТЭНом, является трансформаторное масло. Оно за короткое время нагревается и долго отдаёт тепло.
Зависимость температуры и мощности нагрева от варианта схемы подключения
Мощность нагревателя – это очень важный параметр, на который многие покупатели ориентируются при покупке ТЭНа. По сути же мощность ТЭНа зависит только от показателя сопротивления греющей спирали. Конечно же, если не использовать трансформаторы и питание от определенной сети будет постоянным. Данное свойство зависимости можно легко вычислить, воспользовавшись простой формулой из школьного курса физики:
Мощность (P) = Напряжение (U) * Сила тока (I)
В данном случае за величину напряжения берем разницу потенциалов между выводами электрического ТЭНа, а силу тока нужно измерять ту, которая будет протекать по греющей спирали.
Силу тока можно вычислить по формуле I=U/R, где R – электрическое сопротивление нагревательной спирали. Теперь подставим данное значение в формулу мощности, и получится, что мощность ТЭНа зависит только от напряжения и сопротивления.
Таким образом, делаем вывод, что при постоянном напряжении сети питания мощность электронагревателя будет меняться только при изменении сопротивления.
Значение сопротивления резистивного элемента в основной массе нагревателей имеет прямую зависимость от значения выделения температуры. Но в нагревателях с нихромовой или фехралевой спиралью, к примеру, в пределах сотни-другой градусов сопротивление практически не изменяется.
В ситуации с высокотемпературными нагревателями из карбида кремния или дисилицид молибдена картина будет совсем другой. В выскотемпературных нагревателях с увеличением температуры сопротивление падает очень значительно в пределах от 5 до 0,5 Ом, что делает их очень выгодными с точки зрения потребления электроэнергии в печах.
Но из-за данного качества высокотемпературных КЭНов их нельзя подключать напрямую даже к сети питания 220В, не говоря уже о 380В. Технически можно произвести подключение к 220в КЭНы, если соединить их последовательным образом. Однако при данном способе будет невозможно контролировать мощность и температурную выработку нагревателей в печи. Для подключения высокотмепературных нагревателей неметаллического типа следует использовать специальные регулируемые трансформаторы или же стандартные статистические ЭМ устройства.
В компании Полимернагрев вы можете купить электронагреватели, которые производятся специально с учетом подключения к трехфазной сети питания. Это сухие керамические ТЭНы, блок Тэны для воды и трехстержневые КЭНы. Тип подключения данных нагревателей зависит от показателя напряжения по схеме звезды или треугольника.
При подключении электрических Тэнов в соответствии со схемой ТРЕУГОЛЬНИК соединяются три нагревательных спирали, у которых равные значения сопротивления и на питание будет подано 380В. Подключение ТЭНов ЗВЕЗДА подразумевает наличие нулевого вывода, а на каждый элемент нагрева будет подаваться 220В. Нулевой провод позволяет подключать потребители с разным значением сопротивления.
Если у вас остались вопросы по типам подключения нагревателей к трехфазной сети, вы можете обратиться к нашим специалистам по телефону в Москве или задайте свой вопрос в форме ниже, мы постараемся подробно ответить вам в самые кратчайшие сроки.
Схема подключения 3 тэнов к 3 фазам
Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем знакомиться с трубчатыми электрическими нагревателями (ТЭН). В первой части мы рассмотрели устройство и включение нагревателей в однофазную электрическую сеть, а в этой части рассмотрим включение нагревателей в трехфазную сеть
ТЭН и однофазная сеть. Что к чему прикрутить?
Этот случай характерен для дач и деревенских домов старой постройки. Для начала нужно вообще понять о чем идет речь и проще всего это сделать, смотря на следующий рисунок:
Итак, у однофазной электрической сети имеется два проводника — ноль и фаза. На самой же картинке изображено два способа включения нагрузки — параллельный и последовательный.
Разнятся эти способы тем, как делится исходное напряжение между элементами. В большинстве случаев ТЭНы включают параллельно, чтобы не терять полезной мощности, последовательная схема подходит только для различных специфических случаев.
Блок, подготовленный для подключения к одной фазе будет выглядеть так:
Еще стоит обратить внимание на выбор кабеля, но этого момента мы коснемся чуть позже, а теперь давайте переходить к трем фазам

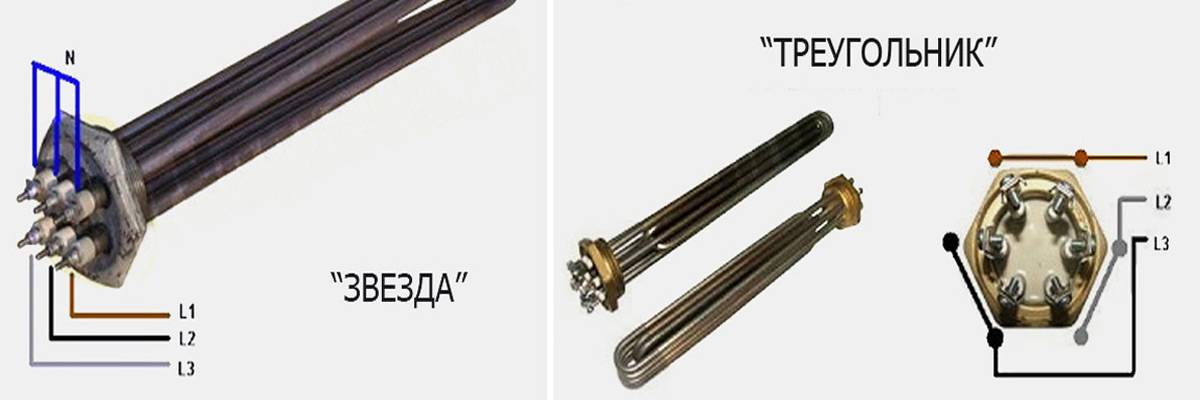

Два способа подключить ТЭН к трем фазам
«Трехфазка» раньше была чем-то не очень нужным и понятным для простого обывателя, но в наше время она стала необходимостью для частного дома. Нужна она прежде всего для отопления электричеством.
Поскольку электрический котел имеет большую мощность (в большинстве случаев больше 6 кВт), то при использовании одной фазы вам понадобится прокладывать проводку кабелем с большим сечением проводников. А это будет дорого стоить, особенно если жилы кабеля сделаны из меди.
В трехфазной сети сечения проводников будут заметно меньше, по этой причине большинство современных электрических котлов подключаются к «трехфазке». Теперь давайте поговорим про основные схемы подключения ТЭНов к такой сети.
Звезда
Такой способ используется в том случае, если нагревательный элемент рассчитан на 220 В. Кроме этого, «звезда» требует, чтобы с щитка был заведен нулевой провод. Для пояснения рассмотрим следующий рисунок:
В данном случае, вместо двух перемычек будет одна. И подключаться она будет к нулю, а три оставшихся свободных конца будут подключены к соответствующим фазам. Если смотреть на гайку блока сверху, то выглядеть это все будет следующим образом:
Треугольник
Используется такой способ для подключения нагревательных элементов, рассчитанных на 380 В. Если вдруг вы решите ставить «треугольником» ТЭНы, рассчитанные на 220 В, то они просто сгорят.
Не упустите этот важный момент. Главным отличием «треугольника» от «звезды» является отсутствие нулевого проводника. Тут есть только 3 фазы и больше ничего.
Чтобы лучше понимать о чем идет речь, смотрим ниже:
Выглядит сложновато, но на самом деле не отличается ничем от верхнего рисунка. Цветными линиями и цифрами здесь обозначены фазы, а буквами нагревательные элементы блока.
Защита дома от грозы
Гроза это стихийное явление и просчитать его до сих пор не особо получается. При этом молнии вовсе не обязательно попадать прямо в линию электропередач. Достаточно ударить рядышком с ней.
Даже такой грозовой разряд вызывает повышение напряжения в сети до нескольких киловольт. Кроме выхода из строя оборудования это еще чревато и развитием пожара.
Даже когда молния ударяет относительно далеко от ВЛ, в сетях возникают импульсные скачки, которые выводят из строя электронные компоненты домашней техники. Современный электронный счетчик с его начинкой, тоже может пострадать от этого импульса.
Общая длина проводов и кабелей в частном доме или коттедже достигает нескольких километров.
Сюда входят как силовые цепи так и слаботочка:
интернет
TV
видеонаблюдение
охранная сигнализация
Все эти провода принимают на себя последствия грозового удара. То есть, все ваши километры проводки получают гигантскую наводку, от которой не спасет никакое реле напряжения.
Единственное что поможет и защитит всю аппаратуру, стоимостью несколько сотен тысяч, это маленькая коробочка называемая УЗИП.
Монтируют их преимущественно в коттеджах, а не в квартирах многоэтажек, где подводка в дом выполнена подземным кабелем. Однако не забывайте, что если ваше ТП питается не по кабельной линии 6-10кв, а воздушной ВЛ или ВЛЗ (СИП-3), то влияние грозы на среднем напряжении, также может отразиться и на стороне 0,4кв.
Поэтому не удивляйтесь, когда в грозу в вашей многоэтажке, у многих соседей одновременно выходят из строя WiFi роутеры, радиотелефоны, телевизоры и другая электронная аппаратура.
Молния может ударить в ЛЭП за несколько километров от вашего дома, а импульс все равно прилетит к вам в розетку. Поэтому не смотря на их стоимость, задуматься о покупке УЗИП нужно всем потребителям электричества.
Цена качественных моделей от Шнайдер Электрик или ABB составляет примерно 2-5% от общей стоимости черновой электрики и средней комплектации распредщитка. В общей сумме это вовсе не такие огромные деньги.
Какие автоматы ставить на электрокотел
Выше было сказано, что электрокотел, даже на 3 кВт, лучше всего подсоединять отдельным проводом и через автоматический выключатель. Чтобы рассчитать номинал автомата, достаточно знать, какой ток способен выдержать кабель.
Кабель сечением 4 мм² выдерживает ток в 27 Ампер. Поэтому нужно ставить ближайший по значению автоматический выключатель на 32 Ампера, поскольку автомат на 25 Ампер может срабатывать в результате перегрузок. Что же касается кабеля сечением в 6 мм², то он выдерживает ток в 40 Ампер. Поэтому и автоматический выключатель должен быть подобран соответствующего значения, не менее чем на 40 Ампер.
Итак, подобьем итоги:
Также важно помнить, что алюминиевый и медный кабель выдерживают разные нагрузки. При этом многое зависит и от того, к какой именно сети подключается электрокотел — к однофазной или трехфазной сети
Источник
Предназначение ТЭНов
Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.
В эту батарею встроен ТЭН с терморегулятором, с его помощью происходит отопление дома.
На основе ТЭНов создаются накопительные и проточные водонагреватели.
