Монтаж печи на деревянном полу
Не все знают, как практически проводится установка печи в бане на деревянный пол. Так вот, если ваша печь вместе с «начинкой» весит не более 700 кг, а толщина лагов и досок – больше чем достаточна, то можно воспользоваться вариантом без демонтажа пола. Для этого следует придерживаться такой последовательности выполнения работ:
- Мелом обозначить, где будет установлена печь на деревянном полу с соблюдением точных размеров отопительного устройства.
- Отложить от каждой из этих линий по 10 см и параллельно обозначить контуры внешнего прямоугольника. Следует помнить, что расстояние от поверхности печки до стенки бани должно быть равным 38 см.
- Взять минеритовую плиту, вырезать точно такой же прямоугольник, как начерчен на полу, и с помощью саморезов привинтить ее к доскам.
Так нельзя укладывать кирпич
Заложить плиту из минерита 2-мя рядами шамотного или обычного полнотелого красного кирпича, пользуясь при этом огнеупорным раствором. Не забывать, что кладка должна быть строго горизонтальной.
Правильная схема выкладки кирпича
С помощью термостойкого клея, зафиксировать на возвышенности железный лист или керамогранит. Оба листа достаточно термостойкие, но если их нет – не беда. Ведь наличие кирпича уже является достаточным условием для того, чтобы обеспечить пожарную безопасность для пола.
Все, основание готово для эксплуатации. Но не следует спешить, поскольку необходимо примерно 2-3 суток, пока окончательно застынет раствор, клей, чтобы с уверенностью ставить на фундамент печь для бани.
Особенности конструкции с выносным топливным каналом
Чаще всего отопительные приборы с выносной топкой выполняются из стали или чугуна. При этом они имеют несколько иное устройство, нежели классическая печка. Новым элементом здесь является выносной канал, который изготавливается из нержавейки. В зависимости от размера печи его приваривают к корпусу или же изготавливают в съемном варианте.
Благодаря этому дополнительному элементу дверцу топки можно установить в соседнем помещении или прямо на улице. В результате становится возможным обогревать сразу два помещения, не думая о том, где хранить дрова в парной, а также защитить помещение, где находятся люди, от проникновения дыма.
Чаще всего выносной канал имеет форму прямоугольника или пирамиды, причем в месте крепления дверцы он имеет более широкую горловину в отличие от топки. Гораздо больше преимуществ имеется у печей с панорамным стеклом на дверце — этот элемент не только украшает их, но и дает возможность следить за количеством топлива без открывания. Благодаря наличию топочных каналов и обдува стекла решается проблема оседания копоти внутри печки.
Саму конструкцию сооружают на специальном фундаменте рядом с перегородкой, обязательно устраивая промежуточный слой в виде термоизоляции. Ее можно укладывать в любой стороне от двери. Конечный выбор зависит от размера и формы помещения. Отопительный прибор, в котором предусмотрена топочная дверца, экономит пространство парилки, так как его можно установить в любом подходящем для этих целей месте.
Иногда выносная топка может быть установлена на улице. Хотя это не так удобно, поскольку хозяину придется выходить из бани, чтобы подкинуть в топку очередную порцию топлива. Подобный вариант установки топки в первую очередь востребован в коммерческих саунах, так как в них определенному человеку поручают следить за работой топки. Этот метод монтажа могут выбрать и жители южных регионов, где в летние месяцы становится очень жарко, а из-за наличия внутри бани выносной топки температура еще больше повышается.
Также подобный вариант целесообразен для печи, которая топится углем. Это топливо обеспечивает слишком сильный жар, к тому же оно является источником грязи. Поэтому, чтобы поддерживать чистоту в помещении парилки, проще сходить на улицу и подкинуть очередную порцию топлива. Серьезных неудобств это доставить не должно, ведь продолжительность горения угля гораздо больше, нежели дров.
Монтажно-строительные работы
Немного полезных знаний, упрощающих работы по пожарной безопасности. Температура возгорания фосфорной головки спички +200°С, температура самовозгорания древесины в зависимости от ее влажности колеблется в пределах 350°С÷450°С. Для чего мы это напоминаем?
В бане всегда высокая влажность, не слишком бойтесь перегрева стен и самовоспламенения сруба или половых досок. Но и не пренебрегайте элементарными правилами противопожарной безопасности, все работы нужно выполнять с умом. Делать их нужно не спеша и очень внимательно.
Установка печи предварительная
Установка печи предварительная (вид сзади)
Особое внимание уделяем термозащите в стеновом проеме
Защищаем базальтовым картоном и керамотканью
Крепление листа минерита в проеме
Крепление листа минерита в проеме (вид сзади)
Под зольником печи необходимо оставить небольшое отверстие для приточки свежего воздуха в парилку

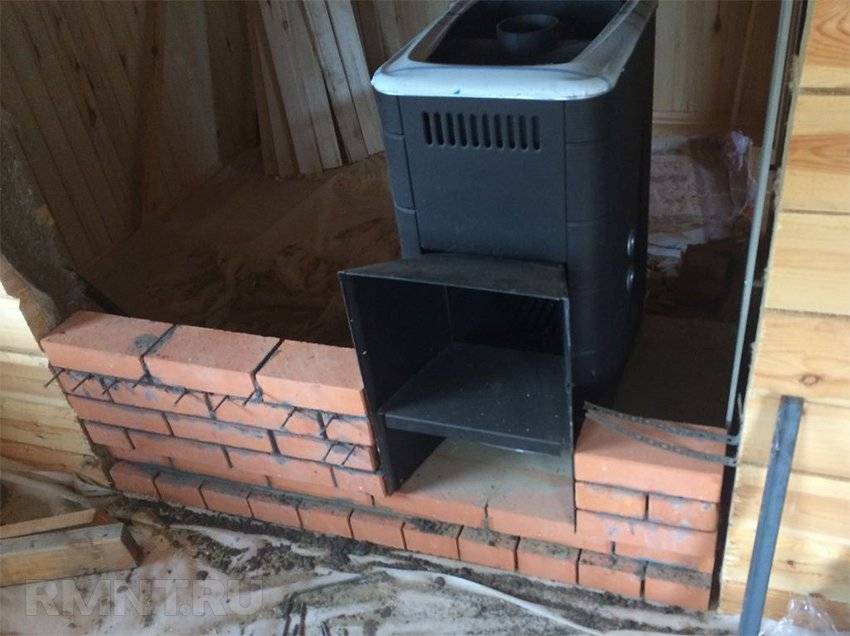

Выкладываем проем между парным помещением и помещением, где топится печь, кирпичом. Между кирпичной кладкой и металлическим тоннелем печи оставляем зазор около 3 см
Обрезаем лишний базальтовый картон и фольгу. Зазор наполняем базальтовой ватой. После того, как предбанник обошьется вагонкой, зазор закроется наличником
Начнем с выносной топки. Зазор между топкой и стеной лучше заложить красным кирпичом. Кирпич с обеих сторон можно оштукатурить или обшить листовым железом. Если выносная топка в помещении бани – прибейте на пол лист оцинкованного (или любого иного) железа размером примерно 40×40 см. Если желаете – можете подложить под него асбест, но мы не рекомендуем этого делать. Во-первых, асбест выделяет канцерогенные вещества и во всех развитых странах запрещен к употреблению. Во-вторых, и без асбеста (или иного изолирующего материала) вероятность возгорания пола под листом железа равна нулю.
Огнеупорная обкладка
Далеко не все современные каменки имеют в комплекте теплоотражающий экран. Поскольку верхняя часть печи может разогреваться до 200–250 °С, ее установка ближе 35 см от стен не может считаться безопасной. В любом случае от интенсивного теплового излучения деревянная отделка будет сильно усыхать и потеряет в долговечности.
Чтобы не дистанцировать печь от стен, предлагается обложить их огнеупорным материалом, благо имеется целый ряд вариантов. Самый простой — клинкерный или фаготный кирпич толщиной до 50 мм. Если основа стен древесная, что характерно для каркасных построек, обкладка ведется по предварительно набитой штукатурной сетке. Деревянные поверхности также не помешает обработать огнебиозащитными составами.
Из других способов устройства теплоотражающего экрана можно предложить обкладку талькохлоритной плиткой, натуральным камнем вулканических пород или магнезитовыми плитами. Конечный выбор лучше делать, исходя из доступности материалов и их декоративной ценности для вашей парилки. Также не возбраняется использование листовой стали с покрытием термостойкой нетоксичной краской и подложкой из базальтокартона толщиной до 2 см. Очевидно, что огнеупорную обкладку печи следует проводить до обшивки стен деревом.
Края экрана следует вывести под прямоугольный борт и подштукатурить цементным раствором, чтобы отделка деревом могла быть оформлена подворотом с торцевой планкой. В конечном итоге обкладка должна покрыть стены на 35 см по обе стороны от корпуса печи. Высота обкладки сверху — не менее метра, но обычно ее продлевают вплоть до потолка.
Особенности выбора типа банной печи
Какие задачи решает банная печь? Прежде всего, с её помощью обеспечивается: необходимая температура в парилке (до 65-68С) и нормальная температура в других помещениях, разогрев парильных камней более чем на 450 С; нагрев воды в баке. С учетом банных условий, к печи выдвигаются такие требования: безопасность, минимальные габариты, возможность работы на дешевом и доступном топливе, удобство обслуживания и эксплуатации.
С учетом возложенных задач основными типами печей для бани являются кирпичные (иногда, каменные) и металлические (железные) устройства. Кирпичная или каменная печь имеет значительные габариты, является стационарным сооружением, как правило, с собственным фундаментом. Они возводятся одновременно со строительством самой бани, но, в принципе, могут сооружаться и в старых банях. Работают они на твердом топливе, чаще всего, на дровах. Где установить такую печь в бане? Наиболее оптимальным местом размещения считается на границе между парилкой и предбанником, когда выход топки и загрузочная зона располагается в предбаннике, а рабочая теплоотдающая стенка – в парилке. Обязательным элементом любой твердотопливной печи является дымоход, который должен выполняться по всем правилам. Кирпичная печь исправно исполняет свои функции, но занимает много места, сложна в изготовлении.
Значительно меньшими габаритами обладает металлическая банная печь. Стандартное устройство может функционировать от жидкого или твердого топлива, электричества или природного газа. С учетом проблем с безопасностью устройства на жидком топливе и газе применяются в банях крайне редко. А вот какую печь (электрическую или на дровах) установить у себя на участке, решать владельцу с учетом особенности местности и строения.
Для бань выпускаются готовые печки-каменки на дровах и угле и электрические печи-каменки. Растопка дровами обеспечивает финансовую экономию, но требует возведение полноценного дымохода со всеми вытекающими проблемами. При установке дровяной печи непосредственно в парилке невозможно обеспечить непрерывность процесса: растопка и прогрев помещения осуществляется непосредственно перед началом банной процедуры, а далее необходимо максимально сохранять тепло. Размещение малогабаритной печки между помещениями осложнено маленькими размерами, а при расположении части устройства в предбаннике уменьшается площадь теплоотдачи.
В современных частных банях популярностью пользуются электрические печи-каменки. Они могут располагаться в парилке и эксплуатироваться в непрерывном режиме, так как все электрические элементы надежно изолированы. Электрическое питание такой печи должно быть от напряжения не выше 36 В. В финских саунах электрические печи являются практически идеальным источником тепла, в связи с низкой влажностью, а в русских банях, из-за повышенной влажности, преобладают дровяные печки.
Отделка топки банной печи
В идеале длина выносной части плюс зазор в 40 мм должныравняться толщине кирпичной кладки простенка с отражающим экраном, если таковой будет устанавливаться. В этом случае стеклянная дверца выносной топки со стороны предбанника выглядит, как картинка в рамке.
Часто для бани покупают чугунную печку с выносной топкой с литой дверцей. Этот вариант считается более пожароопасным, так как чугун сильно раскаляется и может стать причиной обугливания внутренней отделки стен бани. Поэтому загрузочный проем выносной топки прячут в нише из кирпича. В помещение бани попадает больше тепла, причем все оно направлено на противоположную стену предбанника, и одновременно снижается риск обжечься о чугунную дверцу по выходу из парилки.
Если же вылет выносной топки оказался больше толщины стены, то портал нужно будет дополнительно закрыть рамкой из нержавеющей стали на термоизоляции из асбеста. Большинство производителей оборудования для бани комплектуют свои печи с выносной топкой накладным декоративным экраном с теплоизоляцией и элементами крепежа.
Отделка прохода и места установки
Настал час перейти от общих понятий к практике. Когда проём подготовлен, печь установлена и смонтирован дымоход, производится заделка проходной зоны. Вначале из кирпича собирается подкладка под топочный тоннель: ориентируя камни в разных положениях и регулируя толщину шва, нужно добиться плотной забутовки.
Далее выкладывают боковые участки. Обычно на краю проёма кирпичи складывают тычком, формируя небольшой выступ, обеспечивающий дополнительную защиту отделки и придающий кладке более завершённый вид. Участки между выступом и топочной дверцей выкладывают кирпичом в «ложок». При этом кладка может выполняться в два слоя. Выравнивание плоскости кладки выполняется по рамке топочной дверцы.
Верхний ряд выкладывается по аналогии с крайними кирпичами, таким образом формируется обрамление топки. Если после укладки завершающего тычкового ряда в проёме остаётся зазор более 20 мм, это хорошая возможность, чтобы установить над топкой узкую полку — просто вставьте в щель доску подходящей толщины. После схватывания раствора кирпичную кладку слегка сбрызгивают водой и расшивают полукруглым ножом.
Установка металлической печи с выносной топкой в срубе
Рассмотрим вариант монтажа противопожарной стенки противоусадочной из минерита ЛВ. Особый способ крепления позволит провести монтаж в срубе до его усадки, причем плавающая конструкция крепежных элементов не даст жесткой стенке деформироваться.
Минерит ЛВ
Минерит
Шаг 1. Подготавливаем проем в стене. Выпиливаем его бензопилой по разметке.
Проем в стене
Шаг 2. Внутреннюю поверхность проема обшиваем минеритом. Распиливаем лист минерита на три отрезка. Два вертикальных куска выпиливаем из расчета высота проема минус 10 см. Горизонтальную часть выпиливаем длиной равной ширине проема минус 2 см. Ширина минеритного отрезка должна быть равной толщине бруса или бревна, из которого была построена стена бани.
Шаг 3. Прибиваем на внутреннюю часть по периметру фольгу, а затем минерит. Сначала фиксирум гвоздями вертикальные отрезки, потом горизонтальный.
Шаг 4. Необходимо сделать проем в листах минерита, которые будут защищать стену от печного жара. Сквозь этот проем будет проходить выносная топка печи. Делаем замеры выносной топки, после чего сделайте карандашом разметку и распилите лист так, чтобы между выносным каналом и листом оставалось по 3 см с каждой стороны.
Монтаж фольги и минерита. Отделку проема можно выполнять как до,так и после монтажа основных плит огнеупорного материала
Можно поступить иначе – сначала фиксируем лист на стене, а затем выполняем пропил проема для выносной топки.
Крепление минерита на стену
Лист зафиксирован, можно выпиливать проем
Шаг 5. Высверливаем в листе овальные отверстия под саморезы. Когда будет происходить усадка, саморезы будут двигаться внутри этих отверстий вниз, при этом лист останется неподвижным. Фиксируем на стене фольгированную изоляцию (степлером), а затем саморезами с шайбой лист минерита (монтируем лист со стороны парной).
Шаг 6. Второй слой минерита крепим с воздушным зазором 3 см. Для этого необходимо приобрести монтажный набор с керамическими или стальными втулками.
Монтажный набор
Высверливать отверстия вновь нужно овальные, но при этом обязательно следим, чтобы крепеж первого и второго листов не пришелся в одну точку.
На фото показана схема монтажа защитного экрана из минерита. Двухслойная обшивка. Если у печи выносная топка, сделайте проем по инструкции
При стыковке двух листов под 90 градусов делаем запилы торцов под 45 градусов для более эстетичного внешнего вида.
После монтажа листов устанавливаем печь на основание. Регулируем ножки, следим, чтобы выносной канал располагался точно в центре вырезанного в минерите проема. Берем фольгированную базальтовую вату и плотно укладываем ее между стенками выносного канала и минеритом. Фольга при этом должна «смотреть» в сторону стальных стенок канала.
Советы
Мастера применяют разные способы монтажа печей и защиты стен. Так, например, в бане из бревна удобнее будет проводить монтаж минерита на обрешетку из дерева. Проведите антисептирование брусков 50х50 мм, просверлите отверстия под саморезы и зафиксируйте стойки обрешетки точно вертикально. Уже к этой обрешетке будет фиксироваться саморезами минерит.
Обрешетка
Если вы планируете изнутри (со стороны парной) закрыть стену минеритом для дальнейшей отделки, например, змеевиком, а снаружи провести отделку портала кирпичом, то стоит провести работу в такой последовательности:
со стороны парной зафиксируйте лист минерита;
прорежьте отверстие под выносной канал;
закрепите горизонтальные направляющие из профиля для гипсокартона. Планки крепите саморезами вверху проема, по внизу и точно над проемом для топливного канала;
установите вертикальные стойки обрешетки из профиля, зафиксируйте саморезами через полки;
возьмите базальтовую вату и уложите ее между стойками обрешетки;
зашейте проем минеритом (со стороны предбанника);
установите печь на свое место;
теперь со стороны предбанника закладывайте проем кирпичом (не забывайте укладывать утеплитель в щели), а со стороны парной проводите декоративную отделку камнем.
Обрешетка и утеплитель
Вид со стороны парной и предбанника
Закрепленный портал печи
Стены и дымоход после отделки змеевиком
Процесс отделки самой печи
На это работы по установке печи не заканчиваются. Обязательно установите бак для воды и теплообменник, если они предусмотрены в конструкции, смонтируйте в соответствии с правилами пожарной безопасности дымоход, подготовьте и уложите камни в сетку.
Общие правила монтажа банной печи
Сначала определяются с местом расположения печки. Затем надо установить прибор в соответствии с правилами пожаробезопасности. Нюансы монтажа будут зависеть от типа печки, ее размеров и материала, из которого выполнено помещение.
Общие правила монтажа:
Создание основания. Основа для любой печи должна быть надежной, ровной и негорючей, делают ее обычно из бетона или кирпича.
Перед установкой конструкции на пол его обязательно покрывают листом асбеста толщиной 12 мм или используют лист металла толщиной более 1 мм. Лист должен перекрывать размеры печки не меньше 3 см, а со стороны топки больше 50 см.
Расположение. Конструкция размещается так, чтобы топочная дверца была направлена в сторону входа. Расстояние от топочной дверцы до деревянной противоположной стены не меньше 150 см. Бока и зад печи должны находиться на расстоянии 50 см от сгораемых поверхностей. Сгораемые стены защищают экраном, размер которого на 30% больше печи.
Установка трубы. Она может быть как из кирпича, так и из металла. В любом случае выполняется ее теплоизоляция от кровли. Чтобы в металлической трубе не образовывался конденсат, снаружи она утепляется.
Потолок. Над печкой он должен быть из несгораемых материалов, размер которых больше площади печки на 30%.
Безопасность. Если есть электрический нагревательный элемент, обязательно делают заземление и устанавливают УЗО.
Защита от ожогов. Для этого из кирпича или металла делают конвекционный экран. Он не только защищает от ожогов, но и способствует равномерному распределению тепла. Деревянное ограждение можно делать не ближе, чем в 50 см от горячих поверхностей.
Внимание! Монтаж печи в бане должен быть выполнен в соответствии с требованиями пожаробезопасности, особенно это касается деревянных зданий
Наглядные примеры оптимального расположения печи в бане
Устанавливают печь с учетом расположения следующих элементов:
- бака для горячей воды;
- внешнего теплообменника;
- трубопровода для выносного бака;
- навесной сетки-каменки.
Любой из этих элементов должен оставаться в свободном доступе, чтобы при необходимости можно было без проблем провести демонтаж или ремонт.
Важный момент ‒ выбор места вывода дымоходной трубы через крышу. Лучше всего, когда она соединяется с печкой прямо, а колена и повороты отсутствуют. Так весь дым будет выходить сразу вверх, а сажа и гарь меньше накапливаться на стенках труб.
На фото выше пример установки печного агрегата в бане из свежего сруба с выносом топки в предбанник. Расстояние от металлической поверхности до стен ‒ 0,5 м с любой стороны. Показатель можно уменьшить, если стены изолировать огнеупорными материалами. Отлично подойдут:
- базальтовый картон;
- асбокартон;
- керамическая плитка;
- красный кирпич;
- минерит (в листах).
1. Печь «КОСТЕР». 2. Бак для воды 3. Переходник на сэндвич. 4. Дымоход-сэндвич 5. Базальтовая вата. 6. Потолочная разделка, заполненная негорючим материалом. 7. Кровельный проходной узел (Master-flash). 8. Оголовок-зонтик. 9. Стальной лист по огнеупорному материалу. 10. Кирпич (или конвектор проходной). 11. Чистовой пол. 12. Глиняная стяжка. 13. Кирпичная площадка. 14. Стальной лист или керамическая плитка. 15. Предтопочный лист 500х700 мм.
При покупке заводской печи стоит учитывать, с какой стороны будет открываться дверца топливника. В открытом виде она не должна быть преградой для загрузки дров или причиной неудобств при проведении банных процедур.
Лучше всего, когда у модели предусмотрена возможность перевешивать дверку на любую сторону.
Где разместить банную печь
Монтаж топки начинается с выбора места. Рекомендуется на этапе планирования ремонта располагать информацией о характеристике и устройстве банного агрегата, который будет использоваться. Также понадобится определиться, с какой стороны баня будет топиться.
Общие рекомендации по размещению топки в банном помещении:
Кирпичный или металлический агрегат, расположенный в парной комнате. Такое устройство размещают в центральной зоне или рядом с наружной перегородкой. Закладка топлива производится в помещении. Этот вариант отличается простотой и удобством – не понадобится выходить из бани, чтобы подбросить дрова или проконтролировать, менять интенсивность нагрева. Плюсом является не сложность монтажных работ, потому что не понадобится проделывать проем в стене.
Металлическая печь устанавливается на невозгораемый фундамент
- Часть для закладки топлива выводят за пределы парилки, а печка стоит в банном помещении. Некоторые чугунные модели имеют выносную топочную камеру, дверцы которой расположены в зоне предбанника или моечной. Нагревательный агрегат монтируют возле стены – с правой или с левой стороны от входной двери. Для образования дымоходного простенка, каменный теплогенератор возводят между двумя комнатами. Плюсом такого варианта является обогрев помещения, где размещен топливник. Соответственно в холодное время года не потребуется включать дополнительную технику, чтобы обогреть комнату. Когда дверца топливного устройства выходит наружу кислород в парной не сжигается, устраивать приток воздуха не понадобиться. Еще одно положительное качество – топливный материал в баню не заносят, чистоту будет поддерживать проще.
- Печку располагают у несущих стен, а топку выводят на улицу. Монтаж печного устройства с топливной частью, которая расположена за пределами постройки – хороший вариант, если в качестве энергоносителя будет использоваться угольное топливо. В процессе горения от угля образуется огромное количество пыли.
Топка выходит на внешнюю часть бани — это наиболее безопасный вариант
Пункт 7. Заземление
Особенно продуманной и грамотной должна ставиться печь, которая работает от сети. Такая установка металлической печи в бане даже по правилам согласуется с пожарной инспекцией – настолько она небезопасна.
Но, в общем, ситуацию улучшить можно с помощью заземления – это во много крат увеличивает электробезопасность. Вот почему в современных коттеджах всегда есть свой контур заземления, о котором почему-то часто забывают владельцы бань. А ведь опытные печники всегда рекомендуют сделать в целях безопасности для своей парной раздельный контур заземления, чтобы не брать идущий с подстанции нулевой провод – это небезопасно.
Если же с заземлением по каким-то причинам возникают трудности, тогда используется «зануление», которое соединяет в распределительном щитке нулевые клеммы и провод заземления электрокаменной печи. Не помешает в бане и УЗО – защитное отключение.
К слову, если электрокаменка была приобретена уже готовой, установка печи в бане может быть доверена самой фирме-продавцу – такие услуги предоставляются. А обойдутся они всего в 10% от общей стоимости оборудования.
Борьба за эстетику и безопасность
В парилке печь должна быть правильным образом облагорожена. Речь идет также и об удаленных от стен печах без защитной обкладки, вся суть последующей работы — корректно вписать металлический корпус в антураж парной и при этом упредить случайное касание о разогретые поверхности.

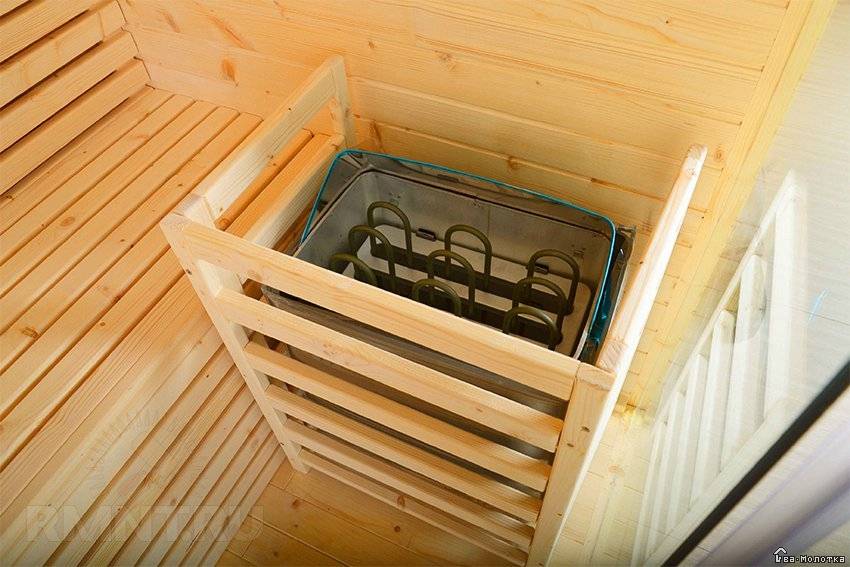

Первый вариант наиболее прост и оптимально подходит для печей с конвекционными камерами. Обустройство заключается в монтаже парапета высотой на 15–20 см выше каменки. Ограждение устанавливается в 20 см от корпуса при наличии штатного теплового экрана и в 35 см без него. Сам парапет состоит из вскрытых олифой штакетин 20х80 мм, возможно, с фрезеровкой краев и фигурной обрезкой оголовков. Планки прибиваются с отступом в 25–30 мм для достаточного проветривания. Основой оградки служит собранный из бруса 40х40 мм каркас: столбы на углах и по две горизонтальные перекладины в пролетах.

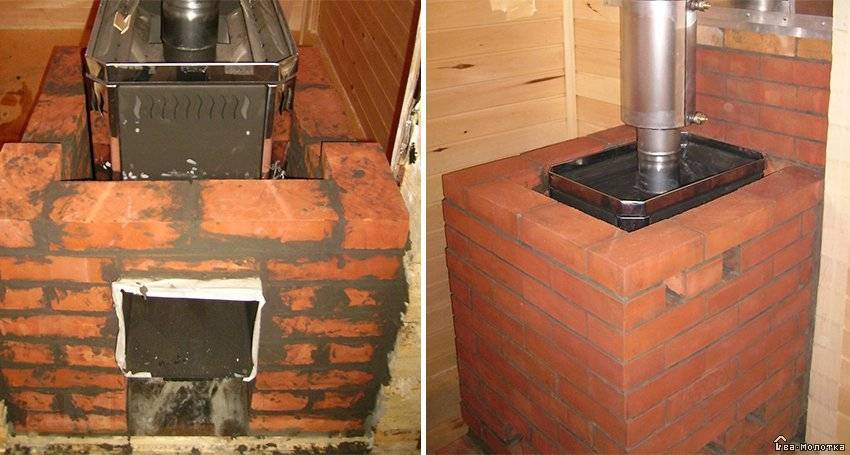

Если каменка не имеет конвекции, весьма распространена практика ее полной обкладки кирпичом. Для этого демонтируется отражающий экран или тонкий хромированный корпус, эти детали могут использоваться в разделке перекрытия под дымоход. Все, что остается — топка и каркас с контейнером для камней — обкладывается сперва в половину шамотного кирпича на чистой шамотной глине, а затем в четверть красного глиняного кирпича на цементном растворе. Верхний наружный ряд выкладывается в полкирпича с подворотом вовнутрь. При таком устройстве увеличивается инерция нагрева: парилка будет протапливаться чуть дольше, но температура при разной интенсивности горения станет примерно одинаковой.
Установка банной печи с выносной топкой
Последовательность монтажа печной коробки с тоннелем ничем не отличается от установки простой финской каменки с прямым доступом к топке. Единственным отличием является несколько иная последовательность в разметке места под печку.
Процесс установки выглядит следующим образом:
- Выбираем предварительное положение дымохода, линию его прохождения через кровлю и потолочное перекрытие бани, согласовываем с местом под проем в стене, чтобы и дверца топки открывалась нормально, и все нормы пожарной безопасности выдерживались;
- Размечаем и заливаем фундамент под установку;
- Предварительно ставим печь, засыпаем сетку банным камнем. Переносим разметку вырезаемого проема на стену бани, можно использовать шаблон или более точно выполнить по лазерному уровню;
- Выкладываем кирпичом проем и экран, устанавливаем печь;
- Монтируем портал и дымоход.
Вопросы декоративной отделки и оформления будут решаться после протапливания печи, выявления и устранения всех недоделок.
Самое важное в установке
Наиболее сложным этапом считается правильная разметка линии дымохода через перекрытие и крышу бани. Часто можно встретить рекомендации ставить металлическую трубу – сэндвич на внешней стене бани. Считается, что придется выполнить меньший объем работ, не нужно вырезать отверстия и делать узел прохождения в перекрытии и кровле бани.
На самом деле внешние дымоходы хороши только для каминов и печей, отапливающих помещение в постоянном режиме. Печка бани топится намного реже, поэтому теплоизоляция дымохода собирает огромное количество конденсата, разжечь и прогреть такую топку без гари и дыма довольно сложно.
Поэтому лезем на крышу бани, затем на чердак, смотрим на стропила и находим несколько подходящих вариантов установки дымохода. Координаты переносим на план и по нему определяем габариты площадки, где может стоять печка с перспективой врезки топки в перегородку. Далее делаем фундамент.
Для легкой стальной печи постамент можно выложить из качественного полнотелого или даже отделочного кирпича.
Для чугунной печи с выносной топкой фундамент приходится делать на грунте:
- Снимаем половицы, размеры площадки должны быть больше основания печи минимум на 20 см, со стороны выносной топки фундаментную плиту удлиняют до линии дверцы;
- Выкапываем в грунте котлован, глубина не менее 50 см, в дно забиваем 6-8 вертикальных стальныхкусков арматуры, оголовки которых должны находиться на уровне деревянного пола бани;
- Последовательно засыпаем гравийно-песчаную отсыпку, далее забрасываем крупный камень. К забитой арматуре привязываем стальную сетку, можно взять дорожную или используемую в проволочных ограждениях.
Несмотря небольшие размеры армирования, приваривать сетку к пруткам нельзя, лучше привязатьпроволокой. Цементно-песчаный раствор замешивают в пропорции 1:3, обязательно с добавкой мыла или пластификатора.
Заливаем бетонную подушку и накрываем двойным полотнищем из рубероида, через пять суток можно выложить постамент из кирпича на глинистом растворе. Печь можно будет ставить прямо на кирпич. Обычно из кирпича сразу же выкладывают первые ряды огнеупорного простенка в проеме. Предварительно нужно будет вырезать проем под кирпичную кладку вокруг выносной топки, рекомендуемые размеры простенка приведены в паспорте на изделие.

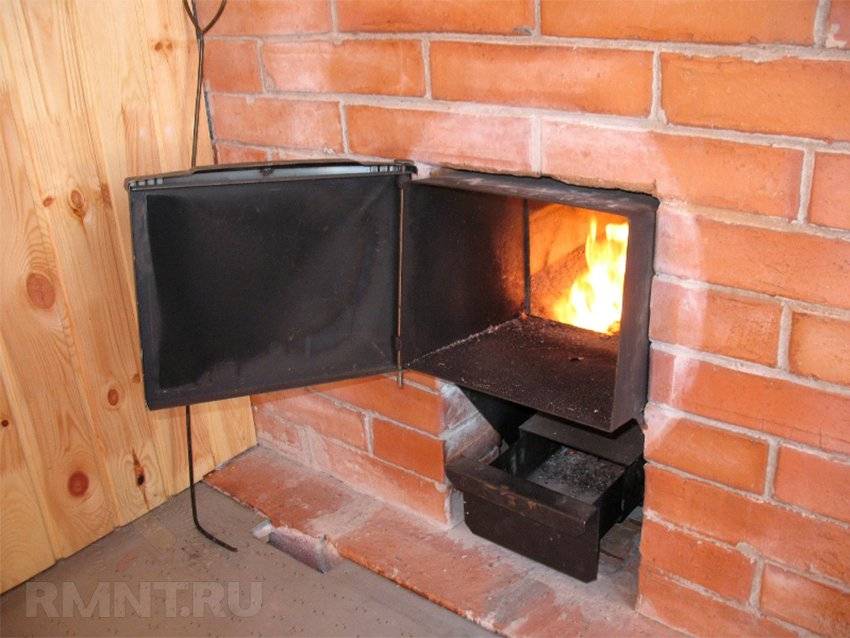

Врезаем топку печки во внутреннюю стену бани
Специалисты рекомендуют перед установкой корпуса на готовый кирпичный постамент привязать к потолку бани веревочный отвес с грузом, он должен указывать на центр выхода будущего дымохода. Это простое приспособление поможет правильно сориентировать печку при установке в подготовленный проем.
Далее монтируем дымоход, делаем узел прохода с керамзитовой засыпкой и временно фиксируем трубу манжетой на кровле. Пока не проверили работоспособность выносной топки, все детали фиксируем по временной схеме. Возможно, придется поднимать высоту трубы над коньком бани, искать оптимальное положение для наилучшей тяги. Заодно проверяем, насколько сильно нагреваются стенки выносной камеры сгорания. Топить нужно аккуратно, небольшим количеством щепок, в противном случае можно получить разводы копоти прямо над порталом выносной топки.
После установки печи и проверки работоспособности выносной топки крепим дымоход капитально и завершаем кирпичную кладку. Оставшиеся щели заделываем асбестовым шнуром, регулируем открывание дверцы топки и работу зольника. Полноценное протапливание печи через выносную топку можно будет выполнить не ранее, чем на стены бани будет нашита металлическая защита от дымохода.
Следы на стенке могут появиться из-за неправильной работы дымохода
