Турбодефлектор своими руками: чертёж и этапы работы

Дефлекторы цаги своими руками

Не редко замечаешь, что на том или ином дымоходе есть некий металлический оконечник. Это дефлектор.

По своей сути дефлектор цаги не что иное, как обычная металлическая труба, на которую одет такой же металлический зонт. В свою очередь сама труба одета на дымоход. А вот с какой целью это делается, рассмотрим чуть ниже.

Предназначение

Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.

Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.

Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.

Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.

Применение

Итак, стоит немного подробнее остановиться на сферах применения дефлекторов цаги:

• Как уже было сказано, это усиление вытяжки;
• Предотвращение появления такого эффекта, как обратная тяга, то есть когда давление внешнего воздуха становится намного больше и дым вместе с ним поступает обратно внутрь по дымоходу;
• Защита дымохода или системы вентиляции от попадания в нее атмосферных осадков.

Конструкция изделия

Если планируется сделать дефлектор цаги своими руками, то не лишним будет рассмотреть его конструкцию, то есть установить все отдельные части, из которых он состоит:

• Нижний цилиндр или патрубок. Он будет крепиться к окончанию воздуховода вентиляционной системы или окончанию трубы дымоходного канала;
• Диффузор. Эта часть представлена расширенным конусом, который идет от патрубка к верхней части изделия;
• Патрубок или обечайка. Это внешняя часть устройства;
• Колпак или верхний конус. Та часть, которая крепится сверху всей конструкции и защищает вентиляционную или дымоходную системы от попадания в них осадков;
• Ножки для крепления колпака;
• Кронштейны для крепления всего устройства.

Схема дефлектора цаги

Сразу надо сказать, что все эти элементы изготавливаются своими руками из оцинкованной жести или нержавеющей стали. Эти материалы можно найти в листовом виде во всех строительных магазинах.

Самостоятельное изготовление

Итак, чтобы своими руками сделать дефлектор цаги необходимо заранее произвести его расчет.

Для этого следует знать некоторые технические характеристики, которыми могут обладать подобные устройства:

• Форма дефлектора;
• Материал изготовления;
• Размеры дефлектора;
• Его тип.

Поскольку с типом мы определились – это устройство цаги, описанной выше конструкции, остается определиться со всеми остальными параметрами будущего дефлектора, сделанного своими руками.

Итак, начинается расчет с установления нужной формы. Здесь все просто. Форма дефлектора напрямую зависит от формы той трубы, на которую его изготавливают.

Дальше определяемся с материалом. Тут тоже все должно быть понятно, так как оптимальные материалы для работы своими руками были предложены выше.

Следующим шагом необходимо определить размеры дефлектора. Они, как и форма, напрямую зависят от размеров дымохода или трубы вентиляционной системы.

Чтобы упростить расчет, из таблицы можно взять все нужные размеры:

Установка дефлекторов вентиляции в частном доме

Выполнить монтаж дефлектора самостоятельно не сложно. При выборе дефлектора учитывайте не только размер отверстия вентиляционного канала, но и его форму. Если у Вас вентиляционная труба прямоугольная, то нужно заказать дополнительно переход. Также при монтаже учтите положение дефлектора, он не должен находиться в ветровой тени.

Для крепления дефлектора понадобятся:

• шуруповерт или электродрель;
• силиконовый герметик;
• саморезы.

Все стыки между переходом и дефлектором необходимо промазать герметиком, чтобы не было потока воздуха с наружи. Тогда весь воздух, который втягивает дефлектор, будет идти из вентиляционной шахты. Далее закрепить дефлектор с помощью саморезов по металлу.

Что представляет собой дефлектор

Сегодня цилиндрический, конусообразный или округлый корпус дефлектора можно увидеть на крышах частных домов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разряжения на срезе вентиляционной трубы. В результате увеличивается перепад давления над трубой и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

• Корпуса с креплением, обеспечивающим надежную и прочную установку на срезе вентиляционной трубы;
• Системы захвата воздушного потока, состоящей из нескольких неподвижных аэродинамических профилей или вращающегося элемента, как в случае турбинных дефлекторов;
• Колпака или защитной крышки, закрывающей срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и прочей живности.

Для работы вентиляционному дефлектору необходимо одно условие — постоянный, стабильный горизонтальный поток ветра, желательно одного направления. В условиях постоянного потока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое. В безветрие дефлектор практически не работает.

Усиление тяги благодаря сжатию дополнительного потока воздуха также используется в дымоходах и продувках, когда из помещения или камеры сгорания необходимо быстро удалить продукты сгорания, дым, гарь, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов использовался импровизированный бустер: чтобы резко увеличить мощность паровой машины, пара из котла выбрасывалась через дымовую трубу наружу, что увеличивало интенсивность горения и мощность двигателя чуть ли не на 70%.

Назначение дефлектора цаги

По законам физики теплый или горячий воздух имеет меньший вес, чем холодный. В отопительной системе дым, поднимающийся от горящих дров, имеет высокую температуру. Сверху в дымовом канале находится холодная масса воздуха, которая под действием тяжести опускается, а горячий дым поднимается. Таким образом, возникает воздухообмен или тяга. На своем пути холодный поток создает противодействие горячему дыму.

Оголовок предназначен для снижения давления холодного воздуха и рассечения потока. Что такое дефлектор можно понять, если перечислить все выполняемые им функции:

• защищает отверстие дымохода от листьев, снежных заносов, атмосферной влаги, других случайных предметов;
• усиливает действие принудительной вытяжки;
• о тягу в дымоотводе или вентканале;
• уменьшает возможность возникновения обратного потока угарного газа, направленного внутрь помещения.

Тяга играет основную роль в процессе горения топлива и отведения дыма и газов. Если увеличить этот показатель, то коэффициент полезного действия очага увеличится на 17–20%. Это значит, что использование отопительного агрегата происходит в экономичном режиме и перерасхода дров, угля или газа не происходит.

Некоторые дефлекторы выполнены в виде цаг ротационного действия. Их отличие в том, что центральная деталь вращается, от этого происходит сильную разреженность воздуха, что позволяет вытягивать из жерла топки большую часть продуктов горения. Если такой ротационный дефлектор ставится на конец вентиляционной вытяжки, то они могут служить в качестве принудительной вытяжки или усиливать работу уже существующей. Дефлектор рассекает воздушный поток над трубой, тем самым создавая на выходе из дымохода область низкого давления, куда стремится нагретый дым.

Виды турбодефлекторов

Разновидности дефлекторов по форме

Разработано много типов дефлекторов для выбора модели ротационного оголовка, эффективно работающего в конкретных условиях. Все устройства отличаются техническими характеристиками, несмотря на то что имеющиеся в продаже варианты почти не отличаются внешним видом.

Модели ротационных турбин различаются:

• по материалу запчастей;
• по размеру соединительного кольца.

Движущиеся части оборудования требуют периодического обслуживания. Стоимость турбодефлекторов достаточно высокая, поэтому многие хозяева могут сделать и установить конструкцию собственноручно.

По материалу изготовления

Турбодефлекторы из нержавеющей оцинкованной стали и с полимерным покрытием

Выбор материала зависит от предпочтений и бюджета покупателя. Некоторые детали турбированного устройства выполняются из пластика. Органический материал на основе природных или синтетических полимеров не реагируют на влажность, кислотные осадки.

Основными материалами служат:

• тонкие листы хромированной или оцинкованной стали с матовым оттенком представлены в бюджетных вариантах;
• нержавеющая сталь отличается двукратной стоимостью по сравнению с предыдущим материалом, окрашивается порошковым способом в стандартные цвета кровельных покрытий;
• конструкционный металл с полимерным покрытием не отличается по цвету от фасада или крыши строения.

Хромирование насыщает поверхность сталей молекулами хрома в условиях электротока или в электролитной ванне. Обработка повышает стойкость металла к разрушению и улучшает внешний вид изделий. Нержавейка используется без покрытия или с декоративным слоем, активно сопротивляется коррозии за счет добавок хрома, фосфора, никеля, меди при производстве.

По диаметру присоединительного кольца

Турбодефлектор выбирают по размеру основания

Размер посадочного места указывается в маркировке и паспорте изделия. Шаг увеличения диаметра составляет 5 мм, выпускаются размеры от 100 до 200 мм. Больше 200 мм делаются размеры 250, 300, 315, 355, 400, 500, 600, 680 и 800 мм. По заказу изготавливаются диаметры турбины для вытяжки 1000 мм и другие.

Дефлектор устанавливается на выходной отрезок вентиляционной трубы, которая может иметь различное по форме сечение. Устройства выпускаются с круглым, квадратным основанием. Есть турбодефлекторы с коробчатым основанием переходного типа. Они устанавливаются на вентиляционные каналы, сделанные из кирпича или блоков.

Другие варианты вентиляционных дефлекторов серии 5.904 51

Статический зонт Волпера скорее является ветрозащитным устройством, чем усилителем тяги. Несмотря на это, насадка успешно компенсирует потерю давления на выходе потока. Согласно чертежам, конструкции состоят из таких элементов:

• нижнего стакана или патрубка;
• верхнего стакана цилиндрической формы, отличающегося вогнутыми стенками;
• зонта в виде конуса;
• соединительных полос.

Насадка монтируется на воздуховод, имеющий круглое сечение, а в случае присутствия прямоугольной шахты используется специальный переходник. Принцип работы зонта Волпера:

1. Потоки прямого ветра отражаются вверх и вниз благодаря вогнутой поверхности верхней обейчатки.
2. Воздушные массы, которые проходят между зонтом и плоскостью среза стакана, образуют внутри насадки область низкого давления.
3. Воздух из вытяжки изменяет направление движения, то есть выходит сквозь зазор, расположенный под «грибком».

По эффективности зонт Волпера значительно уступает работе дефлектора ЦАГИ, но при этом надежнее защищает воздуховод от резких порывов ветра. Потому как изготовить своими руками вытяжной зонт с изогнутым стаканом технически сложно, многие упрощают конструкцию и придают ей форму конуса. Чтобы повысить продуктивность, устанавливается аналогичный стакан в зеркальном отражении, который располагают под зонтом.

Зонт Волпера успешно компенсирует потерю давления на выходе потока.

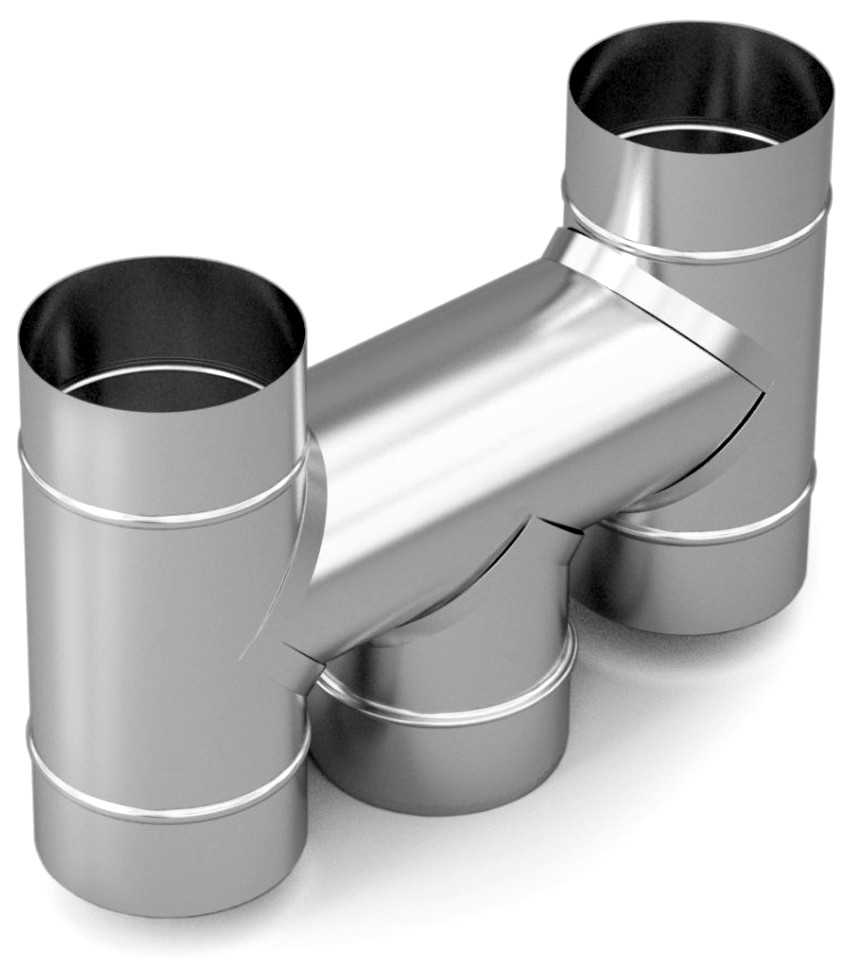

Н-образный дефлектор представлен в виде узла из труб и имеет форму буквы «Н». Вытяжка в этом случае подключается к средней части перекладины

После установки подобной конструкции становится неважно, с какой стороны дует ветер в открытую трубу, потому как поток в любом случае будет эжектировать, проще сказать, увлекать за собой поток загрязненного воздуха из стояка вентиляции

Среди преимуществ дефлектора на вентиляционную трубу Н-образной формы выделяют:

• практически 100% защиту от попадания ветра;
• предупреждение эффекта обратной тяги;
• отсутствие вероятности проникновения влаги или обмерзания системы.

Помимо преимуществ, существуют и недостатки установки насадки:

1. Нарушение аэродинамики. Для выхода на улицу потоку отработанного воздуха нужно преодолеть 2 поворота, расположенных под углом 90 градусов. Несмотря на то что поток ветра компенсирует этот недочет, сила тяги все равно возрастает минимально, из-за чего падает производительность вытяжки.
2. Большой размер конструкции. Из-за того, что приспособление довольно громоздкое, могут возникнуть сложности в процессе монтажа.
3. Не слишком привлекательный внешний вид. Выведенная на крышу объемная конструкция характеризуется наличием 2-3 каналов, которые венчают подобные колпаки, что издалека может смотреться странно.

Основным преимуществом дефлектора Н-образной формы является 100% защита от попадания ветра.На заметку! Чтобы собрать вентиляционный дефлектор своими руками, понадобится взять несколько готовых тройников и соединить их между собой. Подобное устройство подойдет для вентиляции как бани, так и теплого сарая.

Существующие типы дефлекторов

На сегодняшний день существует огромное количество различных конструкций таких приборов. Среди них, наиболее востребованными моделями являются:

• ЦАГИ – эффективное и простое конструктивно устройство перенаправления ветра.
• Григоровича – также очень популярная конструкция дефлектора.
• Н-образный прибор для эффективного увеличения тяги в вентиляционных и дымовых трубах.

Кроме того, часто используются различные конструкции открытых дефлекторов как на оголовках вентиляционных, так и дымовых труб.

• По форме навершия устройства.
• Вращающийся (роторный или турбинный).
• Дефлекторы-флюгеры.

Кроме такого распространенного материала как металл, эти устройства изготавливают из пластика. Дефлектор вентиляционный пластиковый менее долговечный, чем его стальной аналог, но имеет более низкую стоимость и более утонченный внешний вид.

Именно поэтому пластиковые приспособления украшают вентиляционные шахты большинства частных домов. Но у него, кроме срока службы, есть еще один серьезный недостаток. Пластик не выносит высоких температур, поэтому его использовать на дымоходах не рекомендуется.

Флюгеры – дефлекторы, обычно, устанавливают на дымовые трубы, но и для вентиляционных систем они вполне пригодны. Воздушный поток, проходя через систему козырьков и щелей в корпусе изделия, перенаправляется благодаря чему над трубой создается зона пониженного давления. Следует напомнить, что флюгер имеет такую конструкцию, которая позволяет постоянно быть повернутым этому аппарату, рабочей стороной к ветру.

Вращающийся дефлектор вентиляционный благодаря своей конструкции не только усиливает тягу в вентиляционной шахте, но и эффективно защищает его от различного мусора и насекомых. Этот прибор, как правило, имеет шарообразную форму, поэтому выделяется среди всех оригинальным дизайном.

Существует еще один оригинальный тип вентиляционного дефлектора – ротационный, или как его еще называют турбинный. Это устройство преобразует энергию воздушных потоков во вращательное движение турбины, которая закручивает воздух, по принципу торнадо, тем самым создается увеличение тяги в воздуховоде. Этот аппарат показывает прекрасные результаты даже в теплое время года, создавая тягу в системе вентиляции.

Функции вентиляционных выходов

В одно- и двухэтажных домах вытяжные каналы из кухни, санузлов, душевых, бассейнов, технических помещений (прачечной, сушильни, помещения, в котором установлен котел) и подвала выводятся на крышу через мансарду или чердак.

Согласно требованиям нормативов, в вентиляции нельзя объединять в один канал воздуховоды, ведущие из кухни и санузлов ни с друг другом, ни с дымоходом. Поэтому через крышу дома выводятся обычно несколько вентиляционных труб и дымоход.

Допустимо их прокладывать отдельными каналами в одной вентиляционной шахте. Воздуховод из подвала обычно проводится по фасаду здания и также имеет отдельный выход.

В большинстве случаев целесообразно объединять все вентиляционные выходы и трубы в один короб, так как прорезать и герметизировать в кровле одно большое отверстие под короб проще, чем несколько меньших отверстий под трубы

Правильный расчет вентиляционного выхода является залогом хорошей тяги. Естественная тяга образуется из-за разницы давлений воздушных масс на улице и внутри вытяжной трубы.

Во внимание необходимо принимать высоту вентиляционного стояка, соответствие диаметра воздуховодов внутри дома длине вытяжной трубы, ее месторасположение на крыше. Чем выше вентиляционная труба, тем сильнее в ней будет тяга. Усилить тягу поможет  вентиляционная установка на кровле

Усилить тягу поможет  вентиляционная установка на кровле.

Чтобы закрыть доступ дождю над выходным отверстием трубы или короба монтируют зонт. Это простейшая разновидность дефлектора, хорошо работающая в местностях с высокой и средней ветровой нагрузкой. При порывах ветра внутри воздуховода благодаря ему создается разрежение, намного усиливающее тягу.

В системах естественного воздухообмена, работающих в областях с низкой ветровой активностью, на устье вытяжки устанавливают турбинный дефлектор. Такое устройство способно усилить тягу даже при легком дуновении практически незаметного ветерка.

Кроме защиты от всех видов внешних загрязнений любой вид дефлектора не дает воздушному потоку опрокинуться из-за отсутствия тяги в трубе.

Лучший способ усиления тяги – установка турбодефлектора. Его головка вращается от ветра, благодаря чему разряжение в вентиляционном канале существенно усиливается

Таким образом, от правильно устроенного вентиляционного выхода зависит:

• наличие хорошей тяги в вентканалах;
• хороший воздухообмен во внутренних помещениях;
• отсутствие запахов в доме;
• снижение уровня влажности во влажных помещениях (ванная, прачечная, душ).

Если ширина или высота вентиляционного выхода были рассчитаны неправильно, в каналах может пропасть тяга или возникнуть обратная тяга. В этом случае кроме дефлектора желательно еще и поставить обратный клапан, исключающий обратное движение отработанной воздушной массы.

Вентиляционный дефлектор своими руками

Зная об устройстве и принципе работы прибора, многие хозяева решаются на изготовление вентиляционного дефлектора своими руками. С точки зрения собственноручной реализации, вариант изделия Григоровича вне конкуренции, поэтому мы рассмотрим реализацию именно этого варианта. Главное достоинство – работает такая вентиляция без электричества, круглый год.

Предварительно следует подготовить:

• нержавеющая сталь листового типа, можно заменить оцинкованной;
• электродрель;
• фиксирующие хомуты, болты, заклёпки и гайки;
• чертёжный инструмент для металлических поверхностей;
• циркуль;
• листовой картон;
• линейка;
• ножницы по металлу и бумаге.

Расчёт параметров устройства (Григоровича)

Даем вам самый простой вариант расчета, без всяких формул:

• высота дефлектора равна 1.6 диаметра дымохода.
• ширина диффузора равна на 1.2 раза больше, чем диаметр дымохода.
• ширина крышки равна двум диаметрам дымохода.

На основе имеющихся размеров и чертежей из картона вырезаются отдельные элементы дефлектора. Для создания вращающегося устройства требуются определенные навыки, поэтому лучше потренироваться на макетах и лишь затем приступать к металлическому аналогу.

Изготовление конструкции

Лекала необходимо приложить к металлическим листам, а после – обвести чертилкой. Далее алгоритм простой – ножницами по металлу вырезаем элементы и детали будущей конструкции. Отдельные части соединяются между собой заклёпками и болтами. Если механизм активный, то лучше зафиксировать детали сваркой.

Макеты дефлекторы для вентиляционных систем из картона

Чтобы надёжно закрепить ротационный колпак, следует подготовить несколько изогнутых металлических полос, которые возьмут на себя роль кронштейнов.

Крепим кронштейны при помощи клепок или болтов

Что касается обратного конуса, то его имеет смысл зафиксировать у зонта.

Собранные устройства

Рекомендуем к просмотру видео по изготовлению дефлектора ЦАГИ своими руками

Монтажные работы

Нижний из 2-х стаканов устанавливается на выводной дымоход. На него крепится верхний стакан. Для большей конструкцией устойчивости 2 части зажимаются хомутом, аналогичным образом поступают и с вытяжными отверстиями. Колпак прижимается подготовленными кронштейнами. Если речь идёт о регионе, где направление ветра часто меняется, имеет смысл оборудовать установку обратным конусом, который позволит агрегату полноценно работать при любых направлениях ветра.

Итак, в данной статье мы рассмотрели что такое дефлектор в вентиляции. Подытоживая, можно сказать – это простое и эффективное приспособление, улучшающее вентиляцию объектов любой сложности, будь то общественные здания или жилые дома. Небольшой элемент увеличивает производительность вентиляционной системы на 15-20%, надёжно защищая внутреннее пространство от осадков, мелких частичек, мусора и пыли.

На последок рекомендуем посмотреть видео сравнение двух разновидностей дефлекторов

Разновидности дефлекторов

Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.

Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора

Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

Ротационные турбины можно классифицировать по таким параметрам:

1. Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
2. Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.

Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:

• Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
• Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.

Еще на полках магазинов можно встретить продукцию от неизвестных брендов

Такую продукцию нужно покупать осторожно, обращая внимание на сертификат. А еще лучше сделать турбодефлектор для вентиляции своими руками. Нужны чертежи и соответствующая инструкция

Нужны чертежи и соответствующая инструкция.

Важные моменты подготовки к сборке

Существует много видов устройств, увеличивающих тягу в дымоходе. Есть довольно несложные в изготовлении варианты, пользующиеся популярностью – дефлекторы ЦАГИ, Григоровича, дымники, закрепляемые на кирпичных трубах. Хотя и у таких сложных конструкций, как дефлекторы-флюгеры, есть преимущество, благодаря которому они также пользуются успехом – эти устройства обеспечивают приличную тягу при любом направлении ветра.

Что необходимо из материалов и инструментов ↑

При создании любой из этих насадок на трубу для отвода продуктов сгорания можно использовать материалы и инструмент, не требующий таких специальных навыков, как, скажем, умение работать со сварочным аппаратом. Чтобы сделать дефлектор на дымоход своими руками, достаточно использовать:

• киянку из дерева либо резиновую;
• ножницы по металлу;
• рулетку;
• линейку;
• специальный мел по металлу;
• дрель электрическую;
• заклепочник ручной;
• сверла по металлу;
• ножовку по металлу;
• ножницы обычные;
• простой карандаш.

Сделать устройство несложно, имея в наличии:

• листовой металл, к примеру, оцинкованное железо;
• металлическую полосу или небольшого размера стальной уголок;
• заклепки алюминиевые (сверла подбираются по диаметру заклепок);
• для крепления изделия на дымоходе болты с гайками;
• картон для подготовки лекал.

Прежде чем начать изготавливать дефлектор для дымохода своими руками, подготавливают чертежи на обычной бумаге. Для каждого варианта существует определенное соотношение, влияющее на эффективность работы устройства при отводе газов. Поэтому создается схема изделия с указанием размеров, согласно которой будут рассчитываться необходимое количество материалов и создаваться лекала для раскройки листового металла.

После подготовки чертежей делают лекала, используемые в дальнейшем для сооружения элементов определенного устройства. Сделав необходимые лекала, приступают к созданию конструкции из металла.

Выбор турбодефлектора

Помимо дефлектора устанавливают вентилятор на случай отсутствия ветра

При обнаружении слабой тяги лучше выбирать турбированные виды, т.к. статические установки не справятся с задачей. Лучше покупать механизм с закрытой системой подшипников. В бюджетных моделях часто используются открытые шарниры, которые быстрее покрываются льдом.

Параметры выбора:

• по диаметру вывода дымохода или вентиляционной шахты;
• по площади сечения воздуховода.

Если дефлектор ставится на кровле без вентиляционных выходов, количество рассчитывается по производительности с учетом объема подкровельного пространства. В местности с регулярными сильными ветрами хорошо работает Н-образный дефлектор.
