Важные особенности материалов
Технология пероксидной сшивки PE-Xa обеспечивает трубопроводам максимальную гибкость, дополняя это качество эффектом памяти — при разматывании бухт труба приобретает исходную прямую форму. С этим эффектом связывают и возможность устранения заломов и перегибов с помощью обычного строительного фена. Со структурой сшитого полиэтилена связано и еще одно основное свойство труб PE-Xa — их нельзя сваривать, а все соединения выполняются с помощью пресс-фитингов. Такой материал используется, например, при изготовлении трубы Изопрофлекс-115А/1.6:
Структура и полимерные связи изделий из термостойкого полиэтилена PE-RT обеспечивает хорошую гидростатическую прочность без применения технологического процесса сшивки. Это дает возможность производителям трубопроводной арматуры PE-RT получить ощутимые преимущества по сравнении с производителями трубопроводов из сшитого полиэтилена. К этому стоить добавить, что трубы и фитинги PE-RT отлично свариваются и могут использоваться во вторичной переработке.
Области использования полиэтиленовых труб
Основным направлением использования полиэтиленовых труб являются системы газо- и водоснабжения.
Основным направлением использования полиэтиленовых труб являются системы газо- и водоснабжения. Но на этом варианты использования не заканчиваются. С успехом используется полиэтилен при необходимости транспортировки воды питьевой и технической, газа и различных его смесей, для устройства канализации, для защиты электрических кабелей, в системах отопления (например, «теплый пол»).
В производстве полиэтиленовых труб, предназначенных для водопроводных и газопроводных трубопроводов, используются в основном марки импортного полиэтилена (ПЭ 80, ПЭ 100). Стенки полиэтиленовых систем разнообразной толщины от 2.4 до 58.8 миллиметров. Диаметр варьируется от 20 до 1200 миллиметров. Длина конструкций из полиэтилена может быть до 12 м и в бухтах длиной до 200 м.
Монтаж полиэтиленовых труб выполняется легко и удобно. Соединять их можно либо способом нагрева стыков, либо, применяя специальные фитинги, сварочным методом.
Многослойная труба для горячего водоснабжения
К трубопроводам горячего водоснабжения и отопительным контурам предъявляются повышенные технические требования. Поэтому и трубы для их монтажа следует выбирать максимально прочные и долговечные. Предпочтительнее всего для подобных целей подходят универсальные многослойные РЕХ-трубы. Конструктивно они состоят из двух труб, отлитых из сшитого ПЭ, между которыми располагается прослойка из алюминиевой фольги.
Внешний слой полиэтилена защищает всю конструкцию от воздействия солнечного ультрафиолета и механических воздействий. Алюминиевая прослойка несёт антидиффузную функцию, защищая конструкцию от проникновения воздуха в местах креплений. Также алюминий придаёт трубе дополнительную жёсткость при изгибах. В продаже представлены многослойные РЕХ-трубы диаметром от 16мм до 63мм, так что подобрать необходимый размер для монтажа отопления или горячего водопровода не составит труда.
Критерии выбора
Определяясь с трубами из сшитого полиэтилена для водоснабжения или отопительной системы, стоит обращать внимание на маркировку. Производитель наносит ее на сами изделия

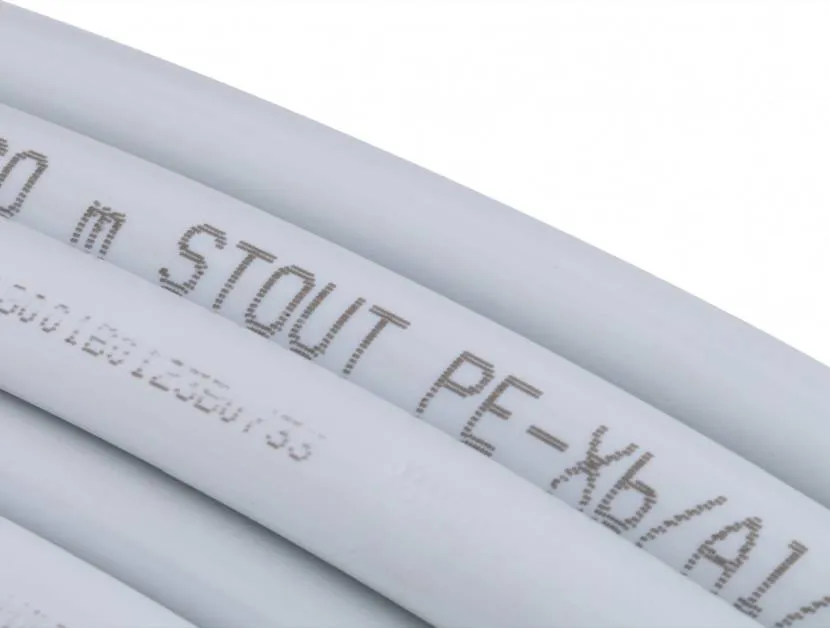

Маркировка полиэтиленовой трубыИсточник mirtepla-26.ru
Основные параметры, которые указываются, выглядят так:
- бренд и тип трубы (Wirsbo-PEX);
- наружный диаметр и толщина стенки (16*2,2);
- соответствие действующему регламенту, на основании которого определяется область применения (DVGW K178 – пригодность для транспортировки питьевой воды);
- технология, по которой проводится контроль качества изделий (MPA-DA);
- тип трубы по классификации Энгля (PE-Xa);
- эксплуатационные характеристики (может быть указан действующий стандарт или конкретные параметры (DIN 16892/93 SB 42 01 или DIN 16892 PB 12/60°C PB 11/70°C PB 9/90°C);
- дата и время выпуска, линия либо номер станка (чаще только дата: 11.08).
Для удобства продажи мерного материала производитель дополнительно наносит риски с шагом в 1 метр. Рядом пишут метраж, за отчетную точку взят наружный конец бухты.
Видео описание
В этом видео представлена информация о монтаже систем из труб серии PEX:
Коротко о главном
Сшитым полиэтилен называется из-за принудительного создания поперечных связок в линей структуре исходного сырья.
Производство сегодня проводится в основном только по трем технологиям: с химической обработкой пероксидом, водяным паром или лучевого воздействия на полиэтилен.
В чистом виде для производства труб чаще используют PEXa. Он отлично подходит для устройства теплого пола за прочность и пластичность. Выбор металлопластик или сшитый полиэтилен для теплого пола нужно однозначно делать в пользу последнего исходя из практичности и надежности.
Система RAUTITAN
RAUTITAN — это название всей трубопроводной системы Rehau из сшитого полиэтилена и соединений на надвижной гильзе.
Основные преимущества системы RAUTITAN:
- Соединение на надвижной гильзе (аксиальная запрессовка), что удобно при монтаже, долговечно, может быть сразу же нагружено давлением и температурой.
- Из-за отсутствия уплотнительных колец вероятность ошибки монтажника сведена к минимуму.
- Отсутствуют заужения при переходе труба — фитинг (в случае аксиальной запрессовки).
- Унифицированные фитинги для всех труб.
- Диаметры труб от 16 до 63 мм.
- Допускается монтаж трубы непосредственно к отопительным приборам.
- Отсутствие воздействия коррозии.
Все трубы системы RAUTITAN сшиты химически пероксидным методом имеют индекс PEX-a и обладают самым высоким процентом сшивки:
- среди всех PEX труб они обладают самой большой гибкостью;
- заломы можно выправить строительным феном и полностью сохранить эксплуатационные характеристики;
- хорошая «молекулярная память».
Область применения полиэтиленовых труб
Максимальная рабочая температура воды внутри полиэтиленовой водопроводной системы не должна превышать +40…45оС. В противном случае трубы начинают терять свою жёсткость и деформироваться, провисая на крепежах. Для преодоления этой проблемы был изобретён особый вид полимера, способный переносить воздействие повышенных температур – сшитый полиэтилен, имеющий международное обозначение РЕХ. Это позволило существенно расширить сферу использования полиэтиленовых труб.
Применяются трубы из сшитого полиэтилена для водоснабжения, прокладки газовых и дренажных магистралей, при обустройстве отопительных систем, «тёплых полов». Благодаря своей устойчивости к нагреву, сшитый полиэтилен по большей части используется при необходимости смонтировать трубопровод для подачи горячей воды. Для холодного водоснабжения рациональнее устанавливать трубы из более дешёвого ПНД или полипропилена. Впрочем, если необходимо смонтировать «холодный» водопровод с повышенными прочностными характеристиками, вполне допустимо использовать РЕХ-трубы.
Особенности монтажа и эксплуатации
Монтаж труб из сшитого полиэтилена проводят только с использованием фитингов. Здесь не применяют сварку, как в работе с другими полимерными трубами.
Распространены два способа соединения полиэтиленовых трубопроводов:
- компрессионный – с использованием накидной, затягивающей гайки;
- напрессовочный – с использование специальной пресс-гильзы.
Для компрессионных фитингов потребуется два разводных ключа или набор гаечных. Для напрессовочных нужен специальные инструменты – пресс-клещи и расширитель, которые будут соответствовать диаметру ваших труб. Купить их можно в комплекте с трубами и фитингами, фирменные от производителя. Но дешевле использовать прокатный инструмент.
Для подготовительных работ потребуется инструмент для резки труб. Здесь лучше не экономить и использовать профессиональный труборез. Только таким инструментом можно получить качественный, пригодный для дальнейшей работы, срез. Это должен быть строго перпендикулярный направляющей оси срез, без заусенец, с недеформированной окружностью.
Монтаж компрессионного фитинга выглядит следующим образом:
- на подготовленную трубу надевают открученную от фитинга накидную гайку;
- далее фиксируют разрезное кольцо в 1 см от края;
- внутрь трубы вставляют штуцер фитинга;
- подвигают гайку на кольцо и затягивают ее ключами (одним удерживают фитинг, вторым затягивают гайку).
Напрессовочное соединение является неразъемным. Порядок действий следующий:
- на трубу надевают обжимную гильзу;
- расширяют диаметр разреза до размеров штуцера;
- вставляют штуцер;
- натягивают гильзу и запрессовывают ее пресс-клещами.
Напрессовочное соединение обладает повышенной прочностью, его используют при монтаже отопительных систем и систем горячего водоснабжения.
Способы соединения полиэтиленовых и металлопластиковых труб
Для соединения труб из сшитого полиэтилена применяются специальные фитинги, а сам монтаж – производится компрессионным способом (обжимом) или же по технологии диффузной сварки. Фитинги могут быть полимерными или металлическими (латунными или бронзовыми). Полимерные фитинги хорошо комбинируются с трубами, полностью выполненными из полиэтилена РЕХ или PE-RT.
Фитинги для соединений труб из сшитого полиэтилена.
Такие соединения уже доказали свою высокую надежность, поэтому вполне подходят для условий эксплуатации отопительных систем. Безусловно, необходимо выбирать трубы и фитинги одного производителя, так как только такое сочетание даст гарантию качества монтажа.
Итак, существует несколько способов соединений.
Одним из самых простых и быстрых способов монтажа является вариант с надвижной гильзой. Весь процесс состоит из трех шагов:
Создание соединительного узла с использованием фитинга с надвижной муфтой (гильзой)
1 — На трубу надевается обжимная гильза и сдвигает от края, примерно на 100 мм. Затем, полость трубы у края немного развальцовывается специальным расширителем. Это необходимо для того, чтобы в нее легко вошел фитинг.
2 — Далее, в расширенный канал трубы до упора вставляется фитинг. Так как сшитый полиэтилен после процесса расширения будет стремиться принять первоначальную форму, он плотно прижмется к материалу соединительной детали.
3 — Завершающим этапом надетая ранее гильза сдвигается, закрывая созданное соединение. Таким образом, полиэтилен будет плотно зажат между фитингом и гильзой. Сдвиг гильзы требует немалого усилия, поэтому производится специальным инструментом.
Опрессовка гильз с помощью специальных клещей
Другой вариант, уже упоминавшийся выше, подходит для соединений как труб, изготовленных только из полиэтилена, так и для металлопластиковых. Этот способ включает примерно те же этапы работы, но в завершении процесса сдвинутая на край трубы гильза обжимается специальными клещами.
Для такого соединения и вовсе достаточно обычных рожковых ключей. Правда, оно не самое надежное…
Трубы PERT-AL-PERT могут быть соединены с помощью штуцера и обжимной гайки:
- На металлическую трубу надевается сначала накидная гайка, затем обжимное кольцо.
- Затем, в трубу, после небольшой развальцовки края, до упора вставляется металлический штуцер, который часто имеет уплотнительные резиновые кольца, но может быть и без них.
- Следующим шагом на край трубы сдвигается сначала обжимное кольцо, а сверху него — гайка.
- Гайка плотно закручивается на резьбу штуцера.
Этот способ соединения не требует специальных инструментов — достаточно иметь под рукой гаечный или разводной ключ. Однако, как утверждают специалисты, подобные соединительные узлы труб не отличаются высокой надежностью. Протечка может появиться сразу же после запуска отопительного контура или же в прошествии небольшого периода времени. Во всяком случае, такие стыки без визуального контроля оставлять не рекомендуется.
Одно из важных достоинств термостойкого полиэтилена – возможность сварки труб типа PERT-AL-PERT
Еще один способ монтажа — это диффузная сварка, которая может быть использована только для соединения труб на основе PERT. Безусловно, для такого монтажа должны иметься специальные фитинги.
Осложняет выполнение этой работы необходимость специального сварочного аппарата. Если есть возможность взять такой прибор в аренду, монтаж системы вполне допустимо произвести самостоятельно. В целом процесс очень схож со сваркой полипропиленовых труб и обычно очень быстро осваивается даже новичками.
Сшитый полиэтилен в строительстве — свойства труб и других изделий
В последнее время широкое распространение в строительстве получил такой пластик, как сшитый полиэтилен (PE-X). Особенно хорошо себя зарекомендовали трубы, выполненные из этого материала. В то же время далеко не все знают, что он вообще собой представляет, поэтому предлагаю подробно ознакомиться с его особенностями, а также эксплуатационными качествами PE-X труб.
Трубы из сшитого полиэтилена обладают уникальными свойствами
Что представляет собой материал
PE-X представляет собой полимер этилена, обладающий модифицированной структурой молекулярных связей, т.е. его молекулы сшиты поперечно. Сшивкой называется связывание звеньев молекул в трехмерную широкоячеистую сетку, в результате чего образуются поперечные связи.
Но, не будем вдаваться в подробности химии. Все что вам надо знать о сшитом полиэтилене — это то, что он обладает наиболее высокой плотностью в сравнении с другими полиэтиленами. Соответственно, его технические характеристики наиболее высокие.
Основные свойства
PE-X нельзя назвать идеальным пластиком, так как он имеет свои плюсы и минусы. Но, как вы далее можете заметить сами, положительных качеств у него больше.
PE-X не боится низких температур
Достоинства. Благодаря укрепленной структуре, этот материал более прочный, чем обычный полиэтилен, и имеет более высокую температуру плавления — около 200 градусов. Правда, при температуре 150 градусов материал начинает размягчаться.
Также можно выделит и некоторые другие его положительные качества:
- Прочность на разрыв. Этот показатель в несколько раз выше, чем у обычного полиэтилена. Причем растяжение на разрыв находится в пределах 350-800 %, т.е. материал может растягиваться, сохраняя свою прочность,
- Морозостойкость. Сохраняет свои механические свойства при температуре до -50 градусов. Благодаря этому и вышеописанному качеству, трубы из сшитого полиэтилена не боятся заморозки. Даже если они замерзают и деформируются (раздуваются), после оттаивания возвращают себе форму,
PE-X обладает «памятью» формы
- Химическая и биологическая стойкость. Изделия из PE-X устойчивы к химическим реагентам и не подвержены воздействию негативных биологических факторов,
- Экологичность. Материал не выделяет в окружающую среду вредных веществ. Поэтому трубы из PE-X используют как для отопления и всевозможных технических трубопроводов, так и для питьевой воды.
Трубы из сшитого полиэтилена часто применяют для систем отопления «теплый пол»
Недостатки:
- Неустойчивость к УФ излучению. Под воздействием солнечных лучей материал постепенно начинает разрушаться, как и любые другие полиэтилены,
- Неустойчивость к кислороду. Кислород, при проникновении в структуру материала, оказывает на него негативное воздействие.
Чтобы защитить изделия из сшитого полиэтилена от негативных воздействий окружающей среды, их можно покрыть оболочкой из других материалов.
Материал применяется в качестве изоляции для кабелей
Область применения
Из сшитого полиэтилена чаще всего изготавливается следующая продукция:
- Всевозможные трубы для разных целей,
- Изоляция для кабелей,
- Элементы различных изделий конструкционного назначения.
PE-X, несмотря на наличие антипиренов в составе, все же горит. Поэтому внутренняя прокладка кабеля с изоляцией из сшитого полиэтилена должна осуществляться в кабель-канале из негорючих материалов.
В быту люди чаще всего сталкиваются с шитым полиэтиленом именно в виде труб, о которых вкратце поговорим ниже.
PE-X трубы применяются для систем полива
Несколько слов о трубах
Как я уже говорил, трубы из сшитого полиэтилена применяют для самых разных целей. Соответственно, их диаметры тоже бывают разными – от 10 до 250 мм. Благодаря морозостойкости, пластичности и эластичности, они отлично подходят трубопроводов, которые не защищены от замерзания.
Чтобы водопровод не боялся заморозки, все фитинги (тройники, муфты, поворотные детали и пр.) должны быть качественными, выполненными из стали или прочных сплавов.
Поэтому особой популярностью эти изделия пользуются у дачников, так как с их помощью прокладывают трубопроводы для полива. Кроме того, благодаря пластичности и эластичности трубы отлично подходят для теплого пола.
Еще один плюс заключается в том, что они продаются в бухтах. Это упрощает не только транспортировку, но и монтаж труб, так как уменьшается количество соединений.
На фото — качественные PE-X трубы от польского производителя KAN
Ниже приведена стоимость труб из PE-X от некоторых известных производителей:
Сшитый полиэтилен в строительстве Что такое сшитый полиэтилен? Читайте о характеристиках труб и других изделий в статье
Сшитый полиэтилен vs металлопластиковая труба
Поэтому специалисты рекомендуют ориентироваться на особенности эксплуатационных характеристик материала. При монтаже сложных диаметров сшитый полиэтилен ведет себя несколько хуже. Чем металлопластиковая труба
В помещениях с небольшой площадью или при реализации сложной схемы укладки теплого пола рекомендуется все же обратить внимание на металлопластиковые конструкции. Но во всех остальных случаях теплый пол из сшитого полиэтилена оказывается более практичным вариантом
При монтаже теплого пола из сшитого полиэтилена следует соблюдать определенную осторожность, поскольку труба не слишком хорошо сохраняет форму в местах изгибов
Некоторые монтажники высказывают мнение, что сшитый полиэтилен надежнее, чем многослойные металлопластиковые конструкции. Отмечается также, что Pex прекрасно переносит замораживание и не лопается, даже в местах соединений с фитингами. Температура горения сшитого полиэтилена составляет 400 градусов. В таких условиях материал плавится и превращается в жидкие капли. В процессе горения он распадается на вполне безопасные вещества: воду и углекислый газ.
Сшитому полиэтилену не страшны обычные растворители. Ни алифатические растворители (бензин и его «родственники»), ни ароматические (такие, как толуол), ни хлорированные углеводороды (например, трихлорэтиллен) не причинят трубам какого-либо заметного вреда. Осторожнее следует быть при работе с труднолетучими органическими соединениями, такими как жиры, масла, воск и т. п. Контакт с ними может вызвать некоторое набухание сшитого полиэтилена. Обыкновенные антифризы, моющие присадки и антикоррозионные средства не вызывают появления трещин на трубах из сшитого полиэтилена. А вот такие сильные окислители, как азотная кислота и галогены, могут полностью разрушить материал. Не стоит допускать контакт труб с этими опасными веществами.
Труба PEX — создание обжимного соединения
Процесс установки методом обжатия следует рассматривать однотипным, как для трубопроводов PEX с кислородным барьером, так и для трубопроводов без кислородного барьера. Метод обжатия, описанный ниже, подходит всем типам (A, B, C) трубных изделий PEX, независимо от марки или цвета. Как правило, обжимные фитинги и обжимные кольца доступны в размерах: 3/8″, 1/2″, 5/8″, 3/4″, 1″и 1-1/4″.
Таким выглядит полностью исполненное и завершённое сопряжение фитинг-труба PEX, когда применяется обжимное медное кольцо
Методика обжимного соединения особенно популярна среди непрофессиональных сантехников, кто делает систему своими руками. Никакой другой метод подключения не даёт «кустарному» производству сантехники такой возможности.
Для фитингов PEX поточного или резьбового типа переходная часть всегда должна быть подключена изначально и охлаждена до нормальной температуры окружающей среды. Инструкция ниже даётся для ознакомительных целей. Более точный инструктаж пошаговой установки даёт руководство производителя.
Разновидности труб из сшитого полиэтилена
Изделия из сшитого полиэтилена имеют маркировку РЕХ, на конце которой указывается аббревиатура метода сшивки, который использовался при изготовлении материала. Существует 4 способа сшивки полиэтилена:
- РЕХ-а — реакция происходит с пероксидным катализатором (перекись водорода), процент сшивки — 85-90%;
- РЕХ-b — катализатором выступает силановый полимер, процент сшивки — до 70%;
- РЕХ-с — сшивка происходит с применением радиации, 60%;
- РЕХ-d — в качестве катализатора выступает азот, один из наиболее сложных в реализации способов, 70%.
Процент сшивки- характеристика, определяющая количество соединенных между собой молекул из общей молекулярной сетки полиэтилена. Чем выше процент, тем большей плотностью и, как следствие, механической прочностью и устойчивостью к растрескиванию будет обладать итоговый материал.
Однако при выборе РЕХ труб на практике технология и процент их сшивки имеют не первостепенное значения. Та же высокая плотность полиэтилена РЕХ-а может оказаться излишней, а отсутствие у материала пластичности и невозможность его гибки, наоборот, стать критичным фактором.
Выбирая трубы из сшитого полиэтилена для отопления, отдавайте предпочтение проверенным производителям (Рехау, Валтек), поскольку нередки случаи присутствия на рынке изделий из полиэтилена ПНД, маркированного как РЕХ. Технические характеристики ПНД (полиэтилен высокого давления) не позволяют применять такие трубы для отопительных систем и теплого пола, поскольку максимальная температура теплоносителя в трубах ПНД ограничена на уровне 70 градусов.
Качество изделия проверяется посредством разогрева небольшой части в духовке до температуры 160-180. РЕХ труба (любого способа сшивки) сохранит свою форму за счет жестких связей между молекулами, тогда как подделка из ПНД оплавится и деформируется.
Преимущества и недостатки
К преимуществам изделий из сшитого полиэтилена относится:
- Коррозийная и химическая устойчивость — материал не деформируется при контакте с кислой, щелочной средой и органическими растворителями (ксилол, толуол).
- Высокие прочностные характеристики изделий и устойчивость к ударным, сгибающим и растягивающим нагрузкам, трещиностойкость.
- Эластичность — изделия не разрушаются в результате замерзания и температурного расширения находящейся в них воды. Материал не теряет прочности при понижении температуры до -50.
- Высокая пропускная способность за счет идеально гладкой внутренней поверхности, отсутствие потерь давления циркулирующего потока.
- Санитарная безопасность материала, что дает возможность использовать трубы для горячего либо холодного водоснабжения.
- Устойчивость к высоким температурам — в отличие от других пластиковых изделий, максимальная температура для которых составляет 70 градусов, трубы РЕХ пригодны для постоянного использования при температуре теплоносителя в +90.
Теплый пол с применением труб из сшитого полиэтилена
Недостатки изделий РЕХ — постепенное разрушение при проникновении кислорода внутрь материала (при наличии микротрещин, порезов либо сколов) и неустойчивость к воздействиям ультрафиолета (трубопровод нельзя размещать без изоляции под открытым солнцем).
Отметим, что соединение труб из сшитого полиэтилена выполняется посредством стальных фитингов, которые подвергаются коррозии под воздействием бетона — такие системы нельзя замуровывать в стену.
Технические характеристики
Трубы из сшитого полиэтилена выпускаются в диаметре от 10 до 200 мм. В быту — для монтажа теплого пола, водопроводных и отопительных коммуникаций, наиболее востребованы изделия с внутренним диаметром 16 мм. Рассмотрим их технические характеристики:
- толщина стенки — 2 мм;
- вес погонного метра — 110 грамм;
- рабочий объем погонного метра — 0.113 л;
- плотность материала — 940 кг/м³;
- потеря деформации и плавление при температуре +200 градусов, воспламенение при +400 (РЕХ не выделяет токсичных веществ, при горении он распадается на воду и углекислый газ);
- номинальная теплопроводность — 0.39 Вт/мК.
Максимальная рабочая температура теплоносителя у труб из сшитого полиэтилена для отопления и теплого пола составляет +90 градусов (при такой температуре давление циркулирующего потока не должно превышать 6 мПа). При соблюдении температурного режима эксплуатационный ресурс линии диаметром 16 мм составляет 50 лет.
Способ производства сшитого полиэтилена
Сшитый полиэтилен Рехау производится двумя способами: при помощи химических реакций и жёсткого излучения. При химическом способе используется полиэтилен низкой плотности плюс катализаторы вспенивания, стабилизаторы и другие химические добавки. После смешивания в экструдере под большим давлением и температурой происходит разрыв и сшивка молекул полиэтилена.
Облучение полиэтилена быстрыми электронами приводит к модификации внутренней молекулярной структуры. Во время облучения химическая формула вещества остаётся неизменной, но образуются поперечные связи между соседними молекулами. В результате повышается прочность на разрыв по сравнению с обычным полиэтиленом.
