Схема терморегулятора — второй вариант
Немного поразмыслив пришел к выводу, что возможно сюда присоединить тот же контроллер, что и на паяльной станции, но с небольшой доработкой. В процессе эксплуатации паяльной станции были выявлены незначительные неудобства: необходимость перевода таймеров в 0, и иногда проскакивает помеха которая переводит станцию в режим SLEEP
. Учитывая то, что женщинам ни к чему запоминать алгоритм перевода таймера в режим 0 или 1 была повторена схема той же станции, но только канал фен
А небольшие доработки привели к устойчивой и «помехонекапризной» работе терморегулятора в части управления. При прошивке AtMega8 следует обратить внимание на новые фьюзы
На следующем фото показана термопара К-типа, которую удобно монтировать в духовке.
Работа регулятора температуры на макетной плате понравилась — приступил к окончательной сборке на печатной плате.
Закончил сборку, работа тоже стабильная, показания в сравнении с лабораторным градусником отличаются порядка на 1,5°C, что в принципе отлично. На печатной плате при настройке стоит выводной резистор, пока что не нашел в наличии SMD такого номинала.
Светодиод моделирует ТЭНы духовки. Единственное замечание: необходимость создания надежной общей земли, что в свою очередь сказывается на конечный результат измерений
В схеме необходим именно многооборотный подстроечный резистор, а во-вторых обратите внимание на R16, его возможно тоже необходимо будет подобрать, в моём случае стоит номинал 18 кОм. Итак, вот что имеем:
В процессе экспериментов с последним терморегулятором появились ещё незначительные доработки, качественно влияющие на конечный результат, смотрим на фото с надписью 543
— это означает датчик отключен или обрыв.
И наконец переходим от экспериментов до готовой конструкции терморегулятора. Внедрил схему в электроплиту и пригласил авторитетную комиссию принимать работу:) Единственное что жена забраковала — маленькие кнопки на управлении конвекцией, общее питание и обдув, но это решаемо со временем, а пока выглядит вот так.
Регулятор заданную температуру держит с точностью до 2-х градусов. Происходит это в момент нагрева, из-за инертности всей конструкции (ТЭНы остывают, внутренний каркас выравнивается температурно), в общем в работе схема мне очень понравилась, а потому рекомендуется для самостоятельного повторения. Автор — ГУБЕРНАТОР
Обсудить статью СХЕМА ТЕРМОРЕГУЛЯТОРА
Терморегуляторы повсеместно применяются в различных целях: в автомобилях, отопительных системах различного типа, холодильных камерах и печах. Их работа заключается в отключении или включении приборов после достижения определённой температуры. Простой механический терморегулятор своими руками сделать нетрудно. Современные конструкции имеют более сложную схему, но при некотором опыте можно сделать аналоги и таких стройств.
- Показать всё
Сообщества › Кулибин Club › Блог › Электрика: Датчики температуры, делаем сами.
Иногда возникает нужда в температурном контроле за каким нибудь процессом, будь то автомобиль или народное хозяйство. Схем термоконтроля всяких много, но датчики как правило имеют неудобный конструктив, не предусматривающий крепления в контролируемой среде. Вот о датчиках и поговорим.

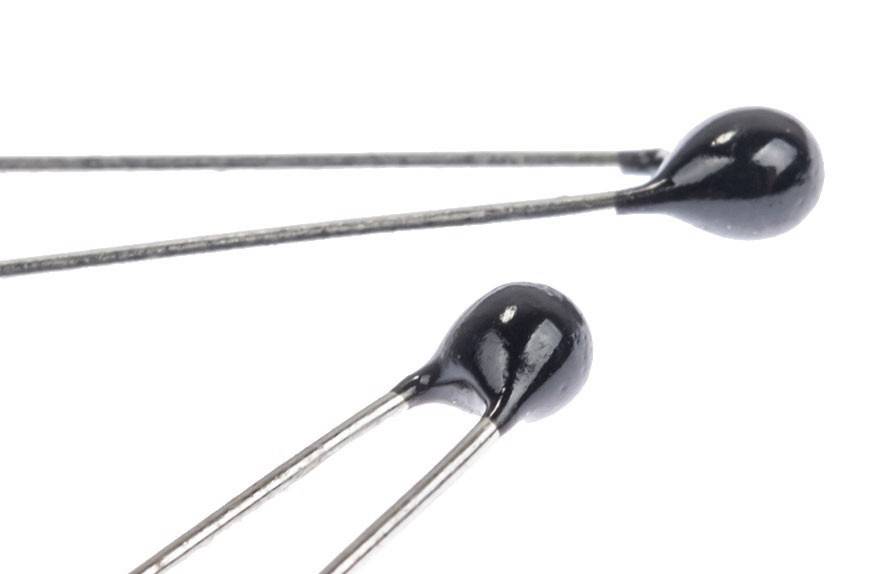

Как правило, датчиками для измерительных схем служат полупроводниковые приборы — термисторы:
Корпус может быть другим, но внутри все равно будет сидеть примерно такая капелька с выводами.
Вторым распространенным датчиком температуры является DS1820:

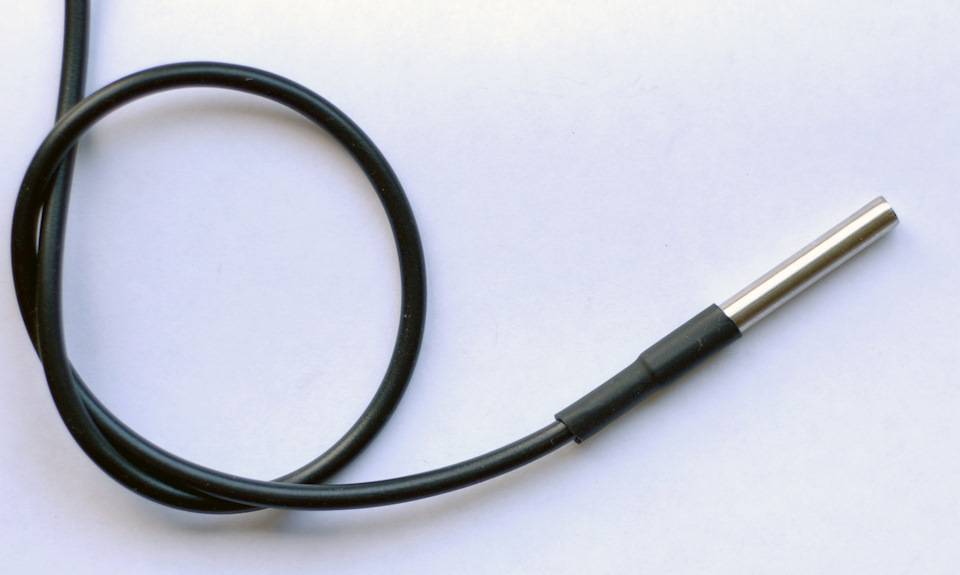

зачастую они продаются в таком виде:
Внутри все та же микросхемка DS18B20 о трех выводах причем даже без термопасты.
Теперь давайте попробуем внедрить эти радиодетали в автомобиль, например для цифровой индикации температуры ОЖ или управления электровентиляторами.

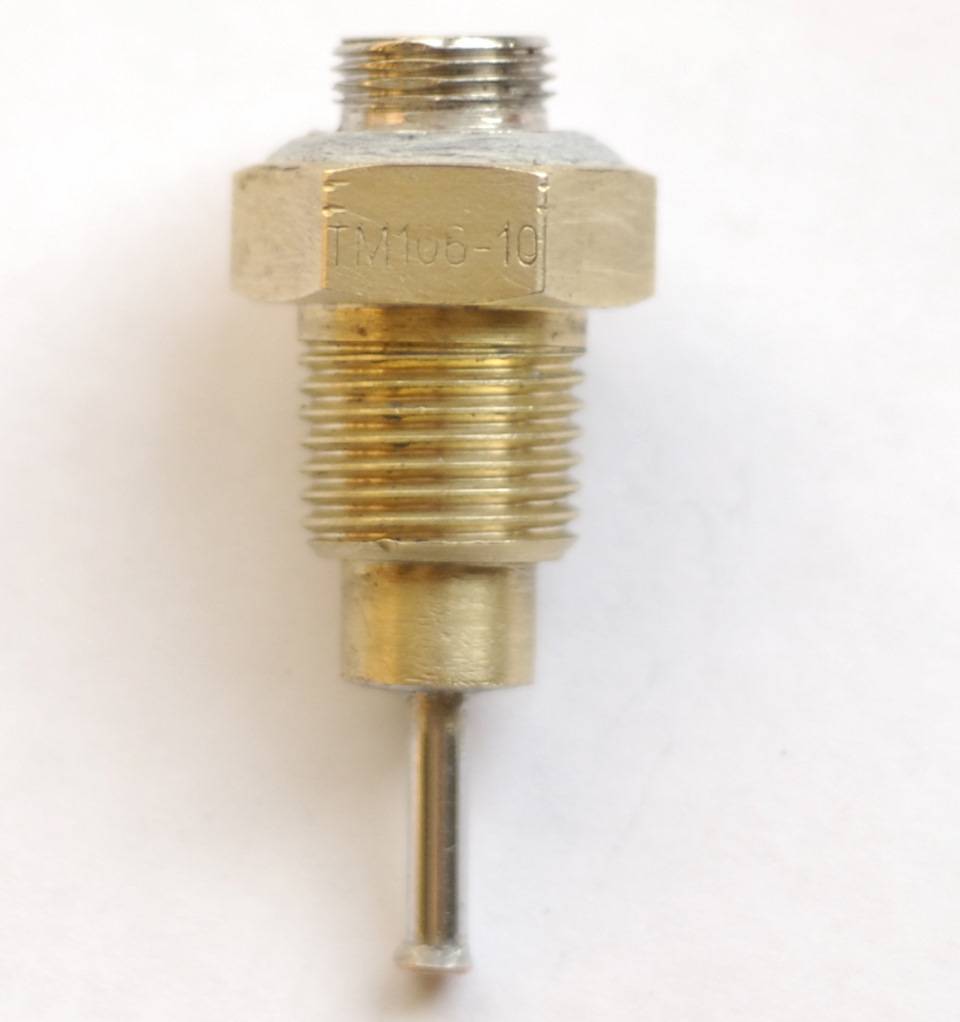

Нам понадобится донорский датчик — любой подходящий по резьбе и стоимости. В моем случае это Волго-УАЗовский датчик ТМ 106-10:

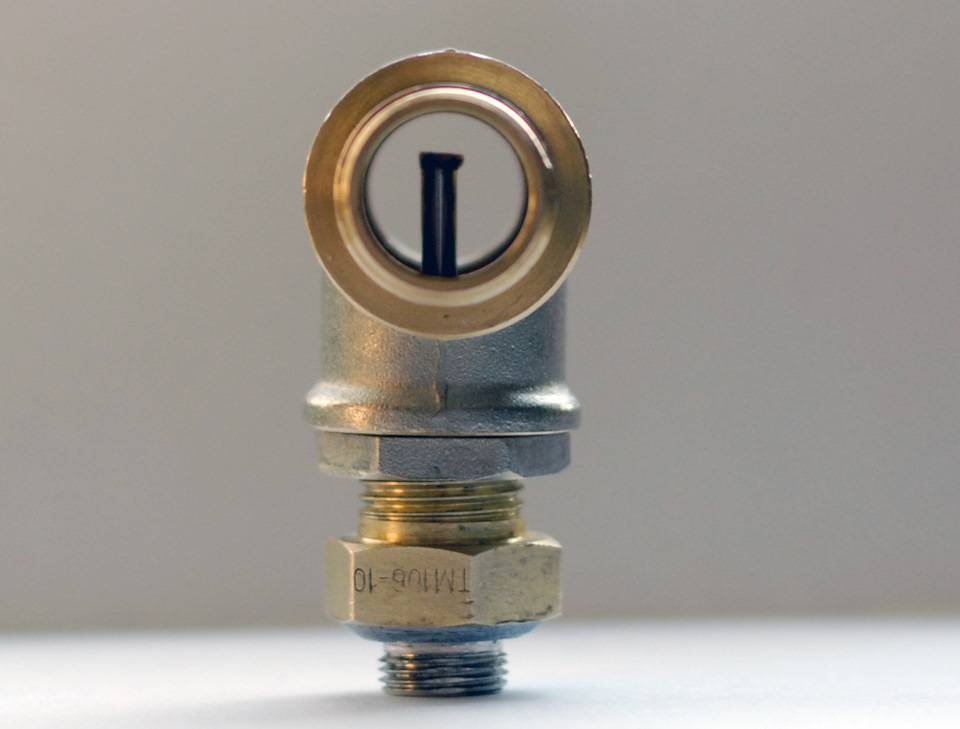

Берем дрель в качестве токарного станка и аккуратно зажимаем датчик в патрон. Ножовкой по металлу спиливаем завальцовку. Когда датчик развалится на составные части так же в дрели ровняем край датчика надфилем. Получаем корпус-заготовку для внедрения туда нашей радиодетали.
Далее можно пойти двумя путями:1. Залить в корпус расплавленного припоя, в этом припое просверлить канал и вставить туда термистор. Можно заполнить полость корпуса термопастой и воткнуть термистор в неё, но у олова теплопроводность на несколько порядков лучше чем у термопасты, поэтому термопасту конечно же надо применять, но мазать ее лучше тонким слоем.
Минус этого метода в большой инерционности полученного датчика.

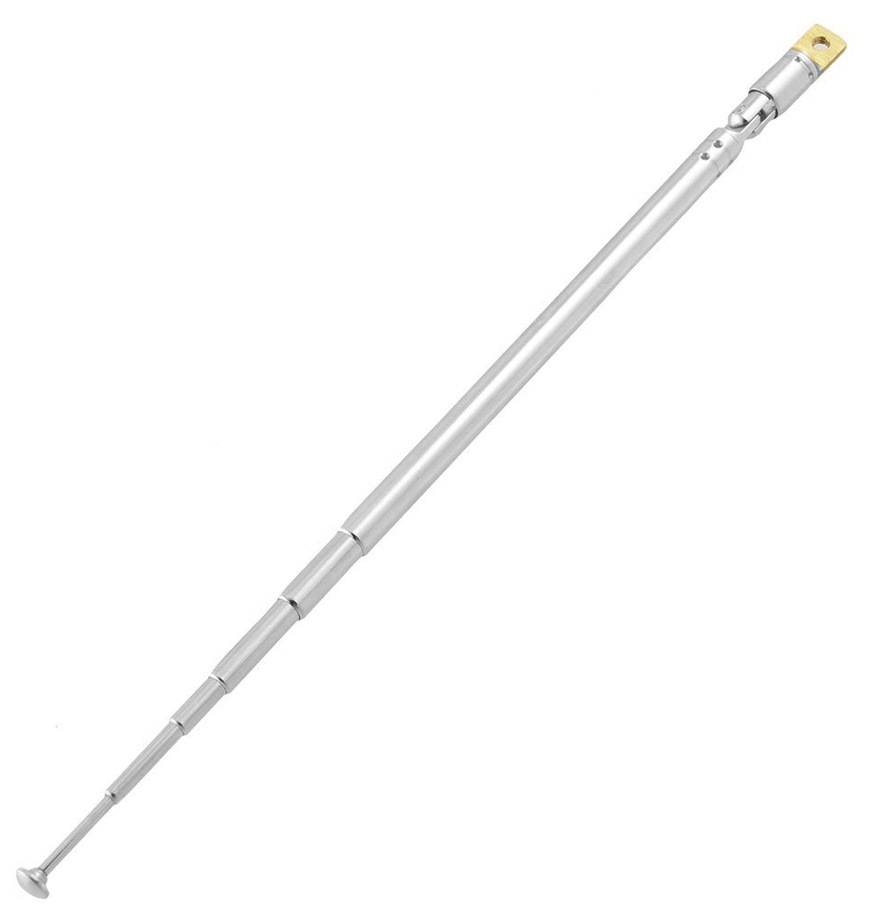

2. Сделать так, как делаю это я Берем телескопическую антенну от какого нибудь старого ненужного девайса:
Если вы их раньше выкидывали, то делали это зря, потому что такие антеннки являются источником замечательных тонкостенных латунных трубочек разного диаметра:

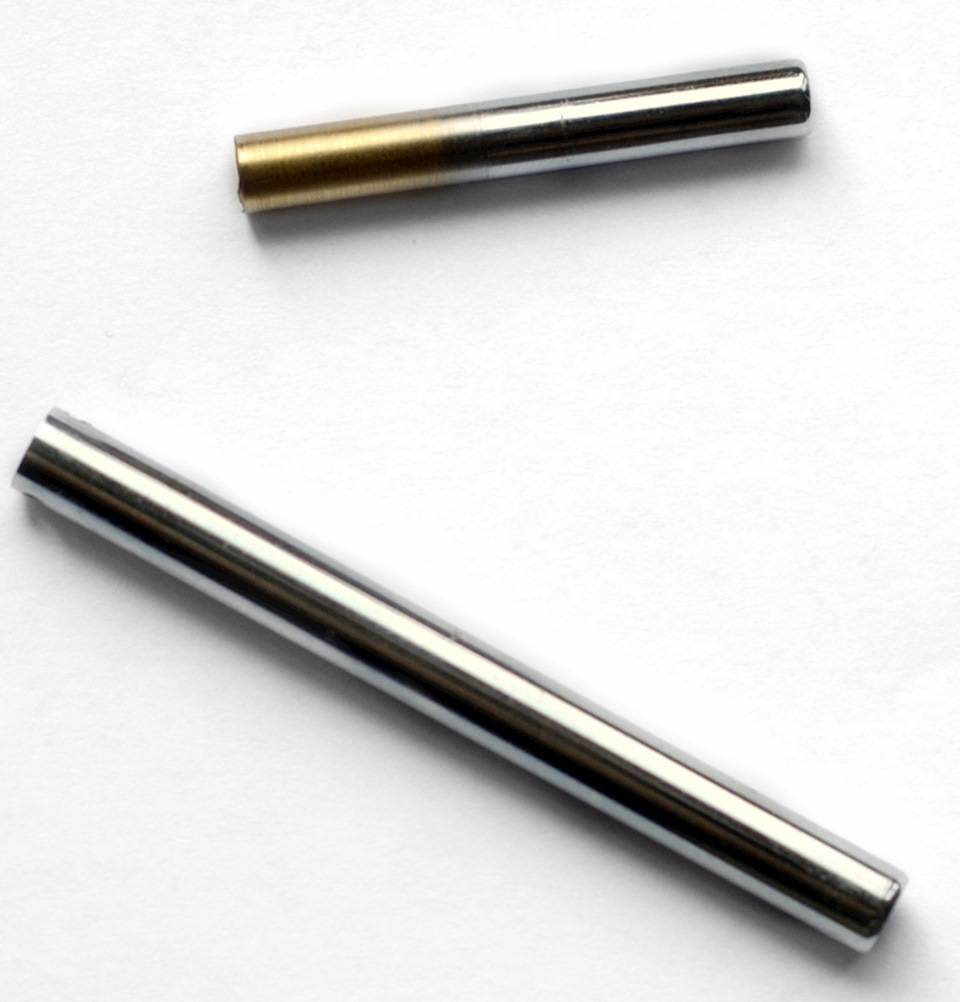

Подбираем трубочку наиболее подходящую к термистору — он должен максимально плотно вставляться внутрь трубки. Отмеряем и опять воспользовавшись дрелью, отрезаем нужный нам кусочек трубки — резать лучше надфилем. Берем наш корпус-заготовку и сверлим его торец по диаметру трубки. Торец корпуса лудим оловом, трубку зачищаем до латуни и тоже облуживаем. Вставляем трубку в корпус и припаеваем их друг к другу, паяльника на 80Вт хватает за глаза. Должно получиться как то так (торец уже запаян небольшим кусочком медной фольги толщиной 1мм):
Проверяем полученный корпус датчика на герметичность. Я делаю это не очень технологично — на присос языком

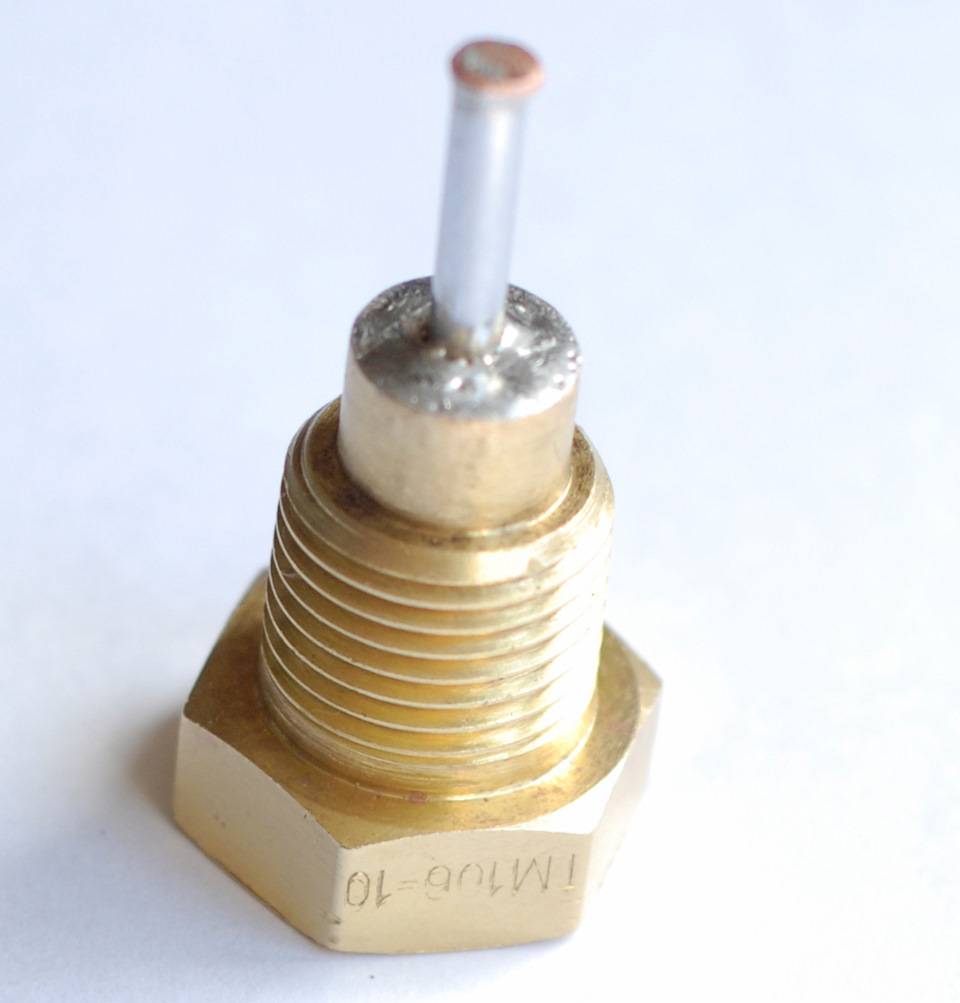

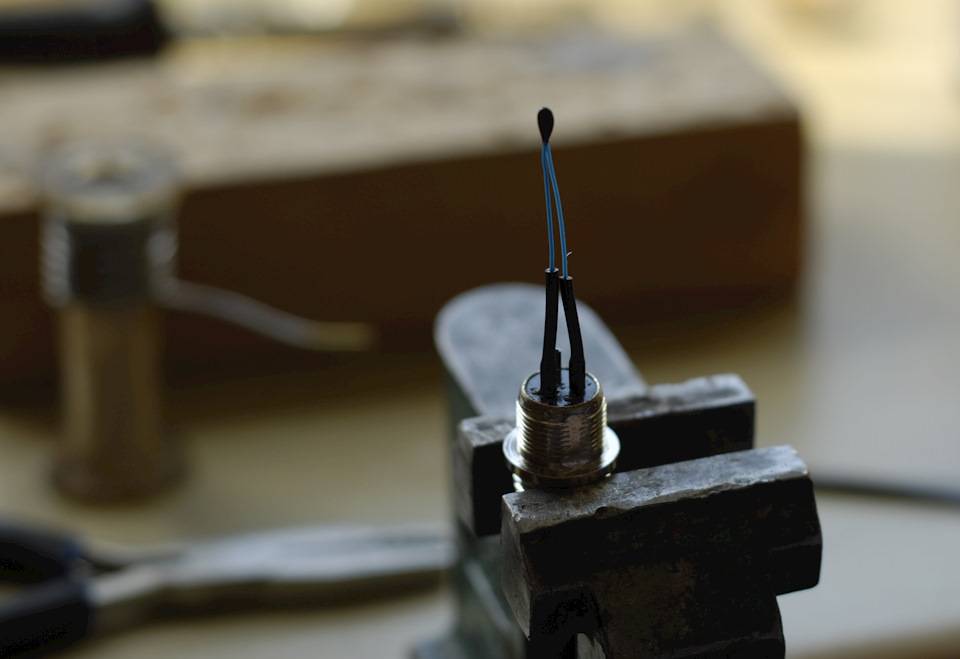

Если с герметичностью все в порядке приступаем к следующей стадии: установке термистора и разъема.

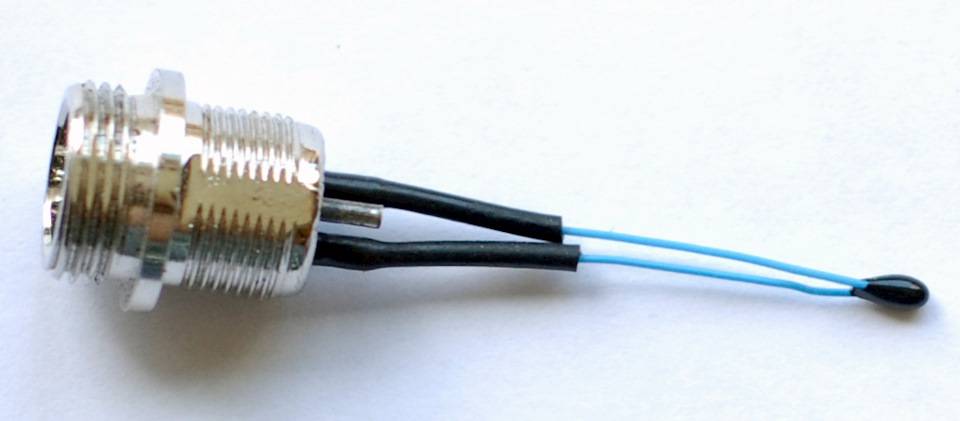

Опять все примеряем и отрезаем выводы термистора с тем расчетом, чтобы при установке в корпус термистор находился в конце трубки, а лучше упирался в торец:
Теперь термистор готов к установке. Закладываем немного термопасты вовнутрь трубки, сам термистор тоже немного обмазываем термопастой и вставляем в трубку. После того как термистор вошел в трубку под разъем закладываем немного приготовленного заранее поксипола или эпоксидного пластилина. Вдавливаем разъем в поксипол, излишки убираем. Когда поксипол окончательно застынет получается вот такой симпатичный датчик готовый к установке:

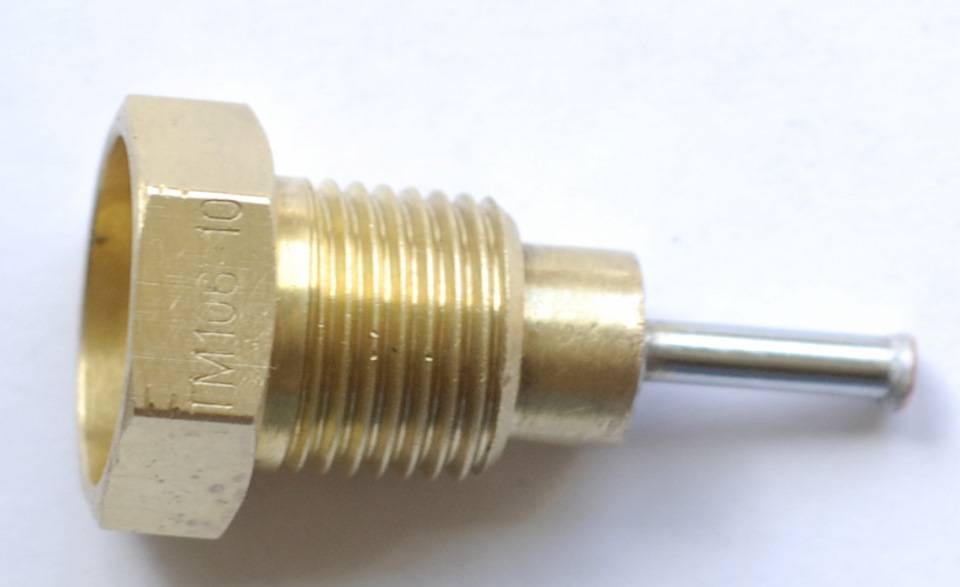

А вот так датчик будет стоять на своем рабочем месте — измерительная часть будет полностью омываться рабочей средой:

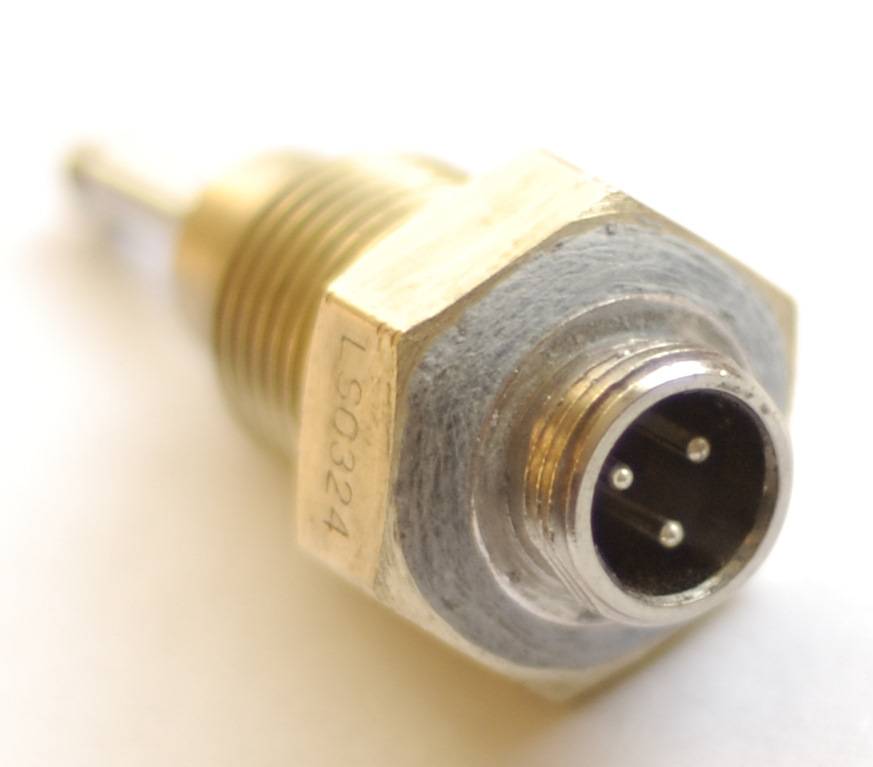

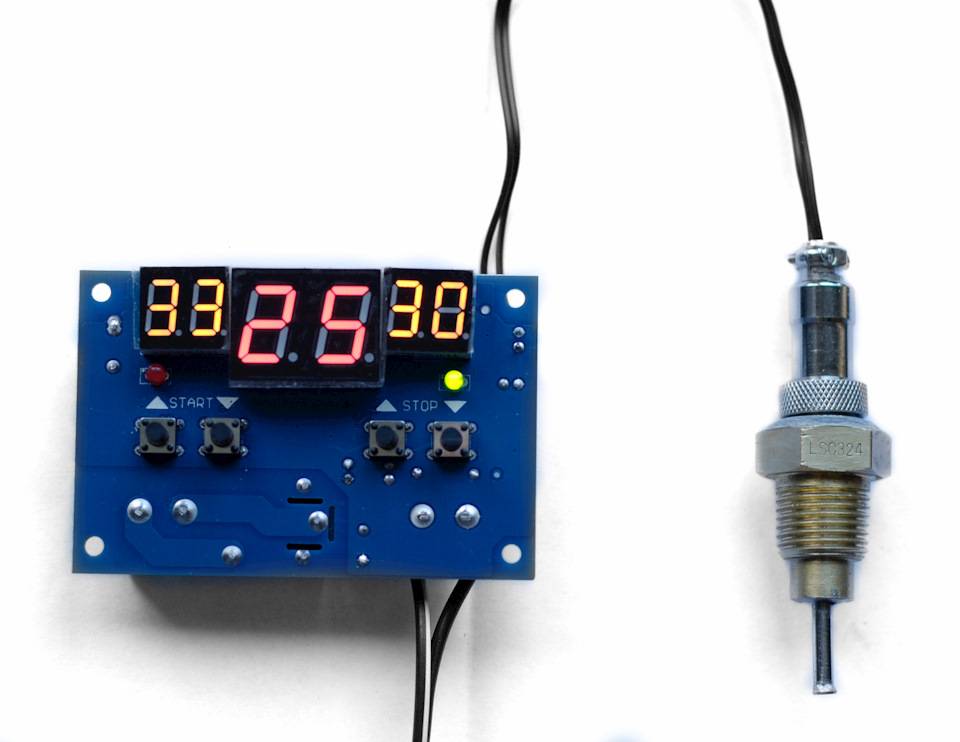

Ну и картинка общей проверки работоспособности электрической части:
Сообщества › Кулибин Club › Блог › Электрика: Датчики температуры, делаем сами.
Иногда возникает нужда в температурном контроле за каким нибудь процессом, будь то автомобиль или народное хозяйство. Схем термоконтроля всяких много, но датчики как правило имеют неудобный конструктив, не предусматривающий крепления в контролируемой среде. Вот о датчиках и поговорим.
Как правило, датчиками для измерительных схем служат полупроводниковые приборы — термисторы:
Корпус может быть другим, но внутри все равно будет сидеть примерно такая капелька с выводами.
Вторым распространенным датчиком температуры является DS1820:
зачастую они продаются в таком виде:
Внутри все та же микросхемка DS18B20 о трех выводах причем даже без термопасты.
Теперь давайте попробуем внедрить эти радиодетали в автомобиль, например для цифровой индикации температуры ОЖ или управления электровентиляторами.
Нам понадобится донорский датчик — любой подходящий по резьбе и стоимости. В моем случае это Волго-УАЗовский датчик ТМ 106-10
Берем дрель в качестве токарного станка и аккуратно зажимаем датчик в патрон. Ножовкой по металлу спиливаем завальцовку. Когда датчик развалится на составные части так же в дрели ровняем край датчика надфилем. Получаем корпус-заготовку для внедрения туда нашей радиодетали.
Далее можно пойти двумя путями:1. Залить в корпус расплавленного припоя, в этом припое просверлить канал и вставить туда термистор. Можно заполнить полость корпуса термопастой и воткнуть термистор в неё, но у олова теплопроводность на несколько порядков лучше чем у термопасты, поэтому термопасту конечно же надо применять, но мазать ее лучше тонким слоем.
Минус этого метода в большой инерционности полученного датчика.
2. Сделать так, как делаю это я Берем телескопическую антенну от какого нибудь старого ненужного девайса:
Если вы их раньше выкидывали, то делали это зря, потому что такие антеннки являются источником замечательных тонкостенных латунных трубочек разного диаметра:
Подбираем трубочку наиболее подходящую к термистору — он должен максимально плотно вставляться внутрь трубки. Отмеряем и опять воспользовавшись дрелью, отрезаем нужный нам кусочек трубки — резать лучше надфилем. Берем наш корпус-заготовку и сверлим его торец по диаметру трубки. Торец корпуса лудим оловом, трубку зачищаем до латуни и тоже облуживаем. Вставляем трубку в корпус и припаеваем их друг к другу, паяльника на 80Вт хватает за глаза. Должно получиться как то так (торец уже запаян небольшим кусочком медной фольги толщиной 1мм):
Проверяем полученный корпус датчика на герметичность. Я делаю это не очень технологично — на присос языком
Если с герметичностью все в порядке приступаем к следующей стадии: установке термистора и разъема.
Опять все примеряем и отрезаем выводы термистора с тем расчетом, чтобы при установке в корпус термистор находился в конце трубки, а лучше упирался в торец:
Теперь термистор готов к установке. Закладываем немного термопасты вовнутрь трубки, сам термистор тоже немного обмазываем термопастой и вставляем в трубку. После того как термистор вошел в трубку под разъем закладываем немного приготовленного заранее поксипола или эпоксидного пластилина. Вдавливаем разъем в поксипол, излишки убираем. Когда поксипол окончательно застынет получается вот такой симпатичный датчик готовый к установке:
Советуем изучить Что лучше конвектор или тепловентилятор
А вот так датчик будет стоять на своем рабочем месте — измерительная часть будет полностью омываться рабочей средой:
Ну и картинка общей проверки работоспособности электрической части:
Основные неисправности
Наиболее распространённой неисправностью самодельных терморегуляторов является нестабильность показаний терморезистора, вызванная низким качеством деталей. Кроме того, нередко встречаются сложности с настройкой режимов, вызванные несоответствием номиналов или изменением состава деталей, необходимых для правильной работы устройства. Большинство возможных проблем напрямую зависят от уровня подготовки мастера, производящего сборку и настройку прибора, так как навыки и опыт в этом деле значат очень много. Тем не менее, специалисты утверждают, что изготовление терморегулятора своими руками — полезная практическая задача, дающая неплохой опыт в создании электронных устройств.
Если уверенности в своих силах нет, лучше использовать готовое устройство, которых достаточно в продаже. Необходимо учитывать, что отказ регулятора в самый неподходящий момент может стать причиной серьёзных неприятностей, для устранения которых потребуются усилия, время и деньги. Поэтому, принимая решение о самостоятельной сборке, следует подойти к вопросу максимально ответственно и тщательно взвесить свои возможности.
Многие из полезных вещей, которые помогут увеличить комфорт в нашей жизни, можно без особого труда собрать своими руками. Это же касается и термостата (его еще называют терморегулятором).
Данный прибор позволяет включать или выключать нужное оборудование по охлаждению или нагреванию, осуществляя регулировку, когда происходит определенные изменения температуры там, где он установлен.
К примеру, он может в случае сильных холодов самостоятельно включить расположенный в подвале обогреватель. Поэтому стоит рассмотреть, как можно самостоятельно сделать подобное устройство.
Контроль в помещениях
Типовая схема терморегулятора для погреба.
Приборы обозначаются латинскими буквами и цифрами. Например, LM135. Чтобы не ошибиться в выборе, запомните: 1 — применение в военной технике, 2 — применение в производственных аппаратах и устройствах, 3 — применение в бытовых приборах. Российским аналогом является обозначение транзисторов — 2Т (военный) и КТ (массовый). Принцип действия такого датчика таков: при повышении температуры увеличивается напряжение стабилизации, то есть это стабилитрон. Удостовериться в правильности выбора можно, почитав технические характеристики прибора. Точка калибровки указана в кельвинах. Температурная шкала указана в градусах по Цельсию.
Вспоминая школьный курс физики, переводите 0С= 0+273=273К. Рабочий диапазон датчика от -40 до 100°C. Если используется такой датчик, нет нужды в сомнительных опытах. Достаточно рассчитать напряжение на выходе стабилитрона, а затем это значение указать задающим на входе компаратора (сравнивающего устройства). Температурный сенсор LM335 стоит недорого — порядка 35-40 рублей. Взяв за основу этот термодатчик, нарисуйте схему терморегулятора для погреба.
Принципиальная электрическая схема терморегулятора.
На практике она дополнится выходным устройством для включения нагревателя, блоком питания и индикатором работы.
Следующий важный элемент — компаратор, например LM311. Он имеет два входа — прямой (2), обозначенный «+», и инверсный (3), обозначенный «-», и один выход. На схеме выход компаратора обозначен цифрой 7. Работает это устройство так: напряжение на входе 2 больше, чем на входе 3, на выходе получаем высокий уровень. Транзистор открылся, подключил нагрузку. Потенциометр, подключенный к прямому входу, устанавливает температуру — задает порог срабатывания компаратора. При обратной ситуации (напряжение на входе 2 меньше, чем на входе 3), на выходе уровень понижается. Повышается температура, срабатывает термореле, компаратор переходит на низкий уровень, транзистор закрывается, ТЭН выключается. Этот цикл повторяется беспрерывно.
Простой электронный терморегулятор своими руками. Предлагаю способ изготовления самодельного терморегулятора для поддержания комфортной температуры в помещении в холодное время. Термостат позволяет коммутировать мощность до 3,6 кВт. Самая важная часть любой радиолюбительской конструкции это корпус. Красивый и надежный корпус позволит обеспечить длительную жизнь любому самодельному устройству. В показанном ниже варианте терморегулятора применен удобный малогабаритный корпус и вся силовая электроника от продаваемого в магазинах электронного таймера. Самодельная электронная часть построена на микросхеме компараторе LM311.
Как сделать простой терморегулятор
Изготовление терморегулятора происходит поэтапно:
- Выбор типа и схемы устройства.
- Приобретение необходимых материалов, инструментов и деталей.
- Сборка прибора, настройка, запуск в эксплуатацию.
Стадии изготовления прибора имеют свои особенности, поэтому их следует рассмотреть подробнее.
Необходимые материалы
В число необходимых для сборки материалов входят:
- Фольгированный гетинакс или монтажная плата;
- Паяльник с припоем и канифолью, в идеале — паяльная станция;
- Пинцет;
- Пассатижи;
- Лупа;
- Кусачки;
- Изолента;
- Медный соединительный провод;
- Необходимые детали, согласно электрической схемы.
В процессе работы могут понадобиться и другие инструменты или материалы, поэтому данный список не следует считать исчерпывающим и окончательным.
Схемы устройств
Выбор схемы обусловлен возможностями и уровнем подготовки мастера. Чем сложнее схема, тем больше нюансов возникнет при сборке и настройке устройства. В то же время самые простые схемы позволяют получить лишь наиболее примитивные приборы, работающие с высокой погрешностью.
Рассмотрим одну из несложных схем.
В данной схеме в качестве компаратора используется стабилитрон
На рисунке слева изображена схема регулятора, а справа — блок реле, включающий нагрузку. Датчик температуры — это резистор R4, а R1 — переменный резистор, используемый для настройки режима нагрева. Управляющим элементом является стабилитрон TL431, который открыт до тех пор, пока на его управляющем электроде имеется нагрузка выше 2,5 В. Нагрев терморезистора вызывает снижение сопротивления, отчего напряжение на управляющем электроде падает, стабилитрон закрывается, отсекая нагрузку.
Другая схема несколько сложнее. В ней использован компаратор — элемент, производящий сравнение показаний термодатчика и эталонного источника напряжения.
Подобная схема с компаратором применима для регулировки температуры тёплого пола
Любое изменение напряжения, вызванное увеличением или уменьшением сопротивления терморезистора, создаёт разницу между эталоном и рабочей линией схемы, вследствие чего на выходе устройства генерируется сигнал, вызывающий включение или отключение нагрева. Подобные схемы, в частности, используются для регулировки режима работы тёплого пола.
Пошаговая инструкция
Порядок сборки каждого устройства имеет свои особенности, но некоторые общие шаги выделить можно. Рассмотрим ход сборки:
Готовим корпус прибора
Это важно, поскольку оставлять плату незащищённой нельзя.
Готовим плату. Если используется фольгированный гетинакс, придётся травить дорожки при помощи электролитических методов, предварительно нарисовав их нерастворимой в электролите краской
Монтажная плата с готовыми контактами значительно упрощает и ускоряет процесс сборки.
Проверяем с помощью мультиметра работоспособность деталей, при необходимости заменяем их на исправные образцы.
По схеме собираем и соединяем все необходимые детали. Необходимо следить за точностью соединения, правильной полярностью и направлением установки диодов или микросхем. Любая ошибка может привести к выходу из строя важных деталей, которые придётся приобретать снова.
После окончания сборки рекомендуется ещё раз внимательно осмотреть плату, проверить точность соединений, качество пайки и прочие важные моменты.
Плата помещается в корпус, производится пробный запуск и настройка работы устройства.
Как работает
Схема работы терморегулятора на примере теплого пола. (Для увеличения нажмите)
</p>
Принцип функционирования термостата достаточно прост, поэтому многие радиолюбители для оттачивания своего мастерства делают самодельные аппараты.
При этом можно использовать множество различных схем, хотя наиболее популярной является микросхема-компаратор.
Данный элемент имеет несколько входов, но всего один выход. Так, на первый выход поступает так называемое «Эталонное напряжение», имеющее значение установленной температуры. На второй же поступает напряжение уже непосредственно от термодатчика.
После этого, компаратор сравнивает эти оба значения. В случае, если напряжение с термодатчика имеет определенное отклонение от «эталонного», на выход посылается сигнал, который должен будет включить реле. После этого, подается напряжение на соответствующий нагревающий или охлаждающий аппарат.
Обзор схем
В зависимости от типа элементов, входящих в состав терморегулятора, различают механические и цифровые терморегуляторы. Работа первых основана на срабатывании реле, вторые имеют электронный блок, управляющий процессами. Примеры работы нескольких схем рассмотрим далее.
Рис. 3. Схема терморегулятора №1
На приведенной схеме измерение происходит за счет резисторов R1 и R2, при температурных колебаниях переменный резистор R2 изменит величину падения напряжения. После чего через усилитель терморегулятора, представленный парой транзисторов, начнется протекание электротока через катушку реле K1.
Когда величина тока в соленоиде создаст магнитный поток достаточной силы, сердечник притянется и переключит контакты в другое положение. Недостатком такого терморегулятора является наличие магнитопроводящих частей, которые из-за гистерезиса вносят дополнительную поправку на температуру помимо измерительного органа.
Рис. 4. Схема терморегулятора №2
Данный терморегулятор, в отличии от механического термостата, не использует подключение реле, поэтому является более точным. Его применение оправдано в тех ситуациях, когда несколько градусов могут сыграть весомую роль, к примеру, при контроле температуры нагрева двигателя или в инкубаторе.
Здесь изменение температурного режима фиксируется резистором R5, благодаря которому терморегулятор изменяет электрические параметры работы. Для сравнения и усиления разницы поступающего с полуплеч электрического параметра применяется микросхема К140УД7.
Для контроля нагрузки в схеме устанавливается тиристор VS1, в данном примере терморегулятора ограничение составляет 150Вт, но при желании может подбираться и другой параметр. Но следует учитывать, что эксплуатация тиристора в качестве ключа приводит к его нагреванию, поэтому с увеличением мощности необходимо установить радиатор для лучшей теплоотдачи.
Немного теории
Простейшие измерительные датчики, в том числе и реагирующие на температуру, состоят из измерительного полуплеча из двух сопротивлений, опорного и элемента, меняющего свое сопротивление в зависимости от прилаживаемой к нему температуры. Более наглядно это представлено на картинке ниже.
Как видно из схемы, резистор R2 является измерительным элементом самодельного терморегулятора, а R1, R3 и R4 опорным плечом устройства. Это терморезистор. Он представляет собой проводниковый прибор, который изменяет своё сопротивление при изменении температуры.
Элементом терморегулятора, реагирующим на изменение состояния измерительного плеча, является интегральный усилитель в режиме компаратора. Данный режим переключает скачком выход микросхемы из состояния выключено в рабочее положение. Таким образом, на выходе компаратора мы имеем всего два значения «включено» и «выключено». Нагрузкой микросхемы является вентилятор для ПК. При достижении температуры определенного значения в плече R1 и R2 происходит смещение напряжения, вход микросхемы сравнивает значение на контакте 2 и 3 и происходит переключение компаратора. Вентилятор охлаждает необходимый предмет, его температура падает, сопротивление резистора меняется и компаратор отключает вентилятор. Таким образом поддерживается температура на заданном уровне, и производится управление работой вентилятора.
Нагреватель автоматический своими руками
Это способ позволяет создать обогреватель для аквариума, который самостоятельно регулирует температуру, заданную пользователем. Но сделать устройство вы сможете только при наличии специальных знаний в области радиотехники.
Чтобы сделать аквариумный нагреватель с терморегулятором, вам понадобятся:
- Трансформатор 12-вольтовый;
- IN4007 (диоды) – 6;
- Электролитические конденсаторы на 47, 100 и 2000 мкФ;
- Стабилизаторная микросхема на 5 В (подходит 7805);
- КТ 814А (транзистор);
- Стабилитрон регулируемый (КР142ЕН19А или TL431);
- Постоянные резисторы на 150, 910, 4 700 и 160 000 Ом;
- Переменный резистор на 150 000 Ом;
- Вместо датчика понадобится термический резистор на 50 000 Ом (ТКС «-»);
- Диод с низким потреблением энергии;
- Электромагнитное реле (12 В и < 0,1 А);
- Тумблер (кнопка).
Для корпуса подойдет вышедший из строя счетчик (на фото Гранит-1). И плата пригодится от него же. Внутри помещаются и блок питания, и реле электромагнитное.
На фото подходящее автомобильное реле, где катушка работает на 0,1 А.
Нельзя включить в цепь автореле, поскольку максимальный ток регулируемого стабилитрона не может быть больше 100 мА. В связи с этим требуется приобретение мощного резистора КТ814. Если вы хотите сделать схему упрощенной, то вместо автомобильного реле возьмите другое, чтобы ток был менее 0,1 А (к примеру, SRA-12VDC-AL, а еще одно — SRD-12VDC-SL-C). Такие модели можно включать в цепь стабилитрона без резистора.
На фото представлен трансформатор необычный. Это катушка, позаимствованная у изжившего себя индукционного электрического счетчика.
Видно, что есть немного свободного места, которое можно использовать для намотки обмотки. Но поскольку поперечное сечение небольшое у сердечника, то добиться большой мощности не получится. Однако для аквариумного регулятора будет достаточно, если добавить 540 витков, исходя из того, что 1 Вольт составляет 45 витков. Проблем с их вместительностью не возникнет, если верно подобрать диаметр – 0,4 мм. Но чтобы не тратить время, вы можете приобрести адаптер или новый блок, изначально рассчитанный на 12 Вольт.
Видно, что схема предусматривает стабилизатор 7805 с постоянным напряжением на выходе, которое составляет 5 В. Именно от него питается стабилитрон. Поэтому терморегулятор будет иметь стабильные характеристики, которые останутся постоянными даже при скачках питающего напряжения.
Датчиком температуры в данном случае служит термический резистор, сопротивление которого составляет 50 000 Ом при комнатной температуре. Однако сопротивление его будет падать при нагревании.
Его нужно защитить от повреждений механического характера с помощью термоусаживающих трубок.
Справа регулятора температуры хорошее место для резистора R1. Если его ось будет короткой, то придется напаять флажок (за него можно переворачивать). А слева помещается тумблер, регулирующий работу устройства при неизменной температуре, установленной пользователем.
Видно, что клеммник слишком большой, однако убирать его не нужно, потому что в него отлично вставляется любая вилка. Чтобы измерить силу тока, которая будет отдаваться в нагрузку, нужно убрать желтую перемычку справа и вместо нее подключить последовательно амперметр.
Теперь пора сделать шкалу терморегулятора с помощью электронного термометра ТМ-902С. Датчики устройств нужно объединить изолентой.
Термометром замерьте температуру тел разной степени нагретости. Шкалу можно сделать различного диапазона. На рисунке он составил 8-60 градусов Цельсия. Если температуру нужно двинуть, то можно это сделать с помощью резисторов R1-3.
Теперь самодельный нагреватель с терморегулятором для аквариума готов. Выглядит он примерно так.
Поскольку прозрачное стекло счетчика обнажает все внутренности терморегулятора, выглядит он не эстетично. Исправить это можно, заклеив все неприглядное скотчем. Однако если вы человек творческий, то можно над корпусом поработать еще.
Такой обогреватель с регулятором температуры будет включаться при температуре, ниже установленной пользователем. Если это необходимо, то можно сделать, чтобы нагрузка подавалась при температуре, если она выше установленной. Для этого нужно поменять местами резистор, играющий роль датчика (R2) с резисторами под номерами 1 и 3.
Термостаты удобнее для больших объёмов
Умельцы, делающие инкубатор самостоятельно, используя корпус старого холодильника, предпочитают ставить термостат для инкубатора. Устройство имеет приличный вид. Достаточно заменить регулятор и сделать подвижными полки, чтобы менять положение яиц.
В этом случае со старым холодильником переделка сводится к минимуму. Термостат представляет собой совмещение терморегулятора и нагревательного прибора накаливания. Добавляется психометр, контролирующий влажность и механизм переворачивания яиц. Благодаря теплоизоляции корпуса холодильника, температура держится стабильно и требует минимальной корректировки. Цифровой дисплей устанавливается снаружи и упрощает контроль.
Понятие о температурных регуляторах
Изделия этой категории применяют для решения разных задач. По соответствующей настройке температурного порога подают питание (отключают):
- отопление в погребе;
- нагрев паяльной станции;
- циркуляционный насос котла.
Из приведенных примеров понятны базовые требования к точности, которую должна обеспечить подходящая схема терморегулятора. В некоторых ситуациях необходимо поддержание заданного уровня не ниже, чем ±1C°. Для контроля рабочих параметров нужна оперативная индикация. Существенное значение имеют нагрузочные способности.
Перечисленные особенности поясняют назначение типовых функциональных узлов:
- значение температуры фиксируют специализированным датчиком (резистором, термопарой);
- показания анализирует микроконтроллер или другое устройство;
- исполнительный сигнал поступает на электронный (механический) переключатель.
К сведению. Кроме рассмотренных частей, схема термореле может содержать дополнительные компоненты для подачи питания на электронагреватель, другую мощную нагрузку.
