Отзывы о тепловых насосах

Со встроенным ТЭНом

Часто во время производства изготовители дополнительно встраивают в теплонасосы электрические нагреватели. Это позволяет при необходимости переходить на альтернативный для термонасоса источник энергии — электричество.

Это объясняется следующими факторами. Выбор теплонасоса для отопительной системы производится с учетом разных параметров, в частности и особенностями климата конкретного региона. Причем является нецелесообразным монтировать оборудование с избыточной мощностью. Просто экстремальные заморозки случаются редко.

Как показала практика, самым экономным способом «добрать» в эти холодные дни требуемую мощность — это электроэнергия. Это дешевле, чем изначально монтировать насос повышенной мощности. Наличие электрического нагревателя позволяет исключить необходимость устанавливать более мощный насос, чем это необходимо.

Для хозяев грунтовых или водяных теплонасосов установленный ТЭН не является необходимостью. Совершенно по-другому происходит ситуация с воздушным оборудованием. При температуре -17C этот насос будет малопроизводительным. Установка дополнительного теплового генератора в этом случае целесообразна.

Основные элементы конструкции

Тепловые насосы, используемые для отопления, состоят из следующих элементов:

• Компрессора. Это устройство служит для значительного повышения температуры хладагента. В современных теплообменных приборах часто используются спиральные модели нагнетателей.
• Испарителя. Этот элемент представляет собой ёмкость, в которой жидкое рабочее вещество переходит в газообразное, при этом, температура хладагента существенно увеличивается за счёт поглощения тепловой энергии.
• Конденсатора. Это устройство предназначено для передачи тепла от разогретого хладагента отопительному контуру.
• Дроссельный клапан. Механизм, который способен перекрывать доступ хладагента из одной части установки к другой, тем самым, разделяя систему на участки с низким и высоким давлением.

Тепловые насосы комплектуются различными дополнительными устройствами:

• коммуникационное устройство – для управления системой через персональный компьютер или мобильный телефон;
• блок охлаждения – для локальной или центральной системы охлаждения;
• дополнительный насосный блок – для отопления полов;
• циркуляционный насос – для циркуляции горячей воды.

Тепловые насосы для отопления небольших помещений или под ГВС

Предназначение – экономичное отопление жилых и вспомогательных помещений, обслуживание системы горячего водоснабжения. Самым низким потреблением (до 2 кВт) выделяются однофазные модели. Для защиты от скачков напряжения в сети им нужен стабилизатор. Надёжность трёхфазных, объясняется особенностями сети (нагрузка распределяется равномерно) и присутствием собственных защитных цепей, предотвращающих повреждение устройства при перепадах напряжения. Оборудование этой категории не всегда справляется с одновременным обслуживанием системы отопления и контура горячего водоснабжения.

1. Huch EnTEC VARIO КНР S2-E (Германия) – от 184 493 руб.

Huch EnTEC VARIO самостоятельно не эксплуатируется. Только в связке с накопительным баком системы горячего водоснабжения. ТН подогревает воду для санитарных нужд, охлаждая воздух в помещении.

Из преимуществ – небольшое энергопотребление прибора, приемлемая температура воды в контуре ГВС и функция очистки системы (периодическим кратковременным нагреванием до 60 °С) от патогенных бактерий, развивающихся во влажной среде.

Минусы в том, что прокладки, фланцы и манжету, надо докупать отдельно. Обязательно оригинальные, иначе будут потёки.

При расчёте необходимо помнить, что устройство прокачивает 500 м³ воздуха в час, поэтому минимальная площадь помещения, в котором установлен Huch EnTEC VARIO, должна быть не менее 20 м², при высоте потолка в 3 и более метра.

Основные характеристики Huch EnTEC VARIO КНР S2-E

Характеристикиа	Значение
Схема работы	Воздух — вода
Тепловая мощность, кВт	3.2
Потребляемая электроэнергия, кВт/ч (сеть)	1.9 (220)
Температура теплоносителя  на выходе, °С	55
Диапазон рабочей температуры первичного контура, °С	+7…+35
Хладагент, тип	R134А
Вес, кг	31

2. NIBE F1155-6 EXP (Швеция) – от 355 161 руб.

Модель заявлена, как «интеллектуальное» оборудование, с автоматической настройкой под потребности объекта. Внедрена инверторная схема питания компрессора – появилась возможность настраивать выходную мощность.

Присутствие такой функции при малом числе потребителей (точки водоразбора, радиаторы отопления), делает отопление небольшого дома более выгодным, чем в случае с обычным, неинверторным ТН (у которых нет плавного пуска компрессора и выходная мощность не регулируется).  Потому что у NIBE, при малых значениях мощности, тэны включаются редко, а собственное максимальное потребление теплового насоса – не более 2 кВт.

В условиях небольшого объекта шум (47 ДБ) не приемлем. Оптимальный вариант установки – отдельное помещение. Обвязку размещать на стенах не примыкающим к комнатам для отдыха.

Основные характеристики NIBE F1155-6 EXP

Характеристика	Значение
Схема работы	Рассол — вода
Тепловая мощность, кВт	4-16
Потребляемая электроэнергия (сеть, V/насосы, компрессор/тэны), кВт/ч	380 / 1.9 / 9
Температура теплоносителя  на выходе, °С	65
Диапазон рабочей температуры первичного контура, °С	0… +35
Хладагент, тип	R 407C
Вес, кг	185

3. Fujitsu WSYA100DD6 (Япония) – от 524 640 руб.

«Из коробки» работает только на нагрев в одном контуре. Опционально предлагается комплект для подключения второго контура, с возможностью независимой настройки для каждого. Но сам тепловой насос рассчитан на систему отопления  помещения до 100 м², с высотой потолка не более 3 метров.

В списке преимуществ – небольшие габариты, работа от бытовой электросети, регулировка температуры на выходе 8…55 °С, что по замыслу производителя должно было как-то повлиять на комфорт и точность управления подключенными системами.

Но всё перечеркнула низкая мощность. В нашем климате, отапливая заявленные 100 м², устройство будет работать на износ. Что подтверждают частые переходы устройства в «аварийный» режим, с отключением помпы и ошибками на дисплее. Случай не гарантийный. Исправляется перезапуском оборудования.

«Аварии» влияют на расход электроэнергии. Потому что когда умолкает компрессор, в работу включается тэн. Поэтому совместное подключение контуров СО и тёплого пола (или ГВС) допустимо на объекте площадью не более 70 м².

Основные характеристики Fujitsu WSYA100DD6

Характеристика	Значение
Схема работы	Воздух — вода
Тепловая мощность, кВт	6
Потребляемая электроэнергия, кВт/ч (сеть)	2.04 (220)
Температура теплоносителя  на выходе, °С	60
Диапазон рабочей температуры первичного контура, °С	-20… +35
Хладагент, тип	R410A
Вес, кг	42

Надежность и безопасность

Основной рабочий элемент в тепловом насосе — компрессор. Такой же, как в вашем холодильнике на кухне, только значительно большей мощности. Поэтому благодаря простой и продуманной конструкции теплового насоса он может работать бесперебойно более 25 лет и больше. Ни газовые, ни твердотопливные, ни электрические котлы не имеют такого срока службы.

Кроме того все процессы в холодильном контуре происходят в замкнутом пространстве. В работе теплового насоса исключен человеческий или внешний фактор. Нет процессов горения, нечему воспламеняться или дымить.

Тепловые насосы абсолютно безопасны для жильцов дома и для самой окружающей среды. Работа системы отопления или охлаждения с использованием теплового насоса исключает выброс любых вредных веществ, как это происходит во время работы газовых, или твердотопливных котлов.

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
4. Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

• контур с теплоносителем, который перемещает энергию от теплоисточника;
• контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
• контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

• небольшой расход электричества на отопление дома;
• отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
• допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
• отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
• отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
• пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
• возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
• качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Тепловой Насос ВЫГОДЕН или НЕТ?.. Кому не Стоит Покупать Тепловой Насос? (РАЗБОР)

Watch this video on YouTube

Плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Откуда насос берет тепло?

 Функционирует тепловой насос, благодаря эксплуатации природных низкопотенциальных источников тепловой энергии, среди которых:

• окружающий воздух;
• водоемы (реки, озера, моря);
• грунт и грунтовые артезианские и термальные воды.

Теплоноситель, забирающий на себя тепло из окружающей среды, циркулирует по внешнему контуру. Он попадает в испаритель насоса и отдает хладагенту примерно 4 -7 °C, притом, что его температура кипения равна -10 °C. В результате хладагент закипает и дальше переходит в газообразное состояние. Уже охлажденный теплоноситель во внешнем контуре направляется на следующий виток для набора температуры.

Состоит функциональный контур теплового насоса из:

• испарителя;
• хладагента;
• электрического компрессора;
• конденсатора;
• капилляра;
• терморегулирующего управляющего устройства.

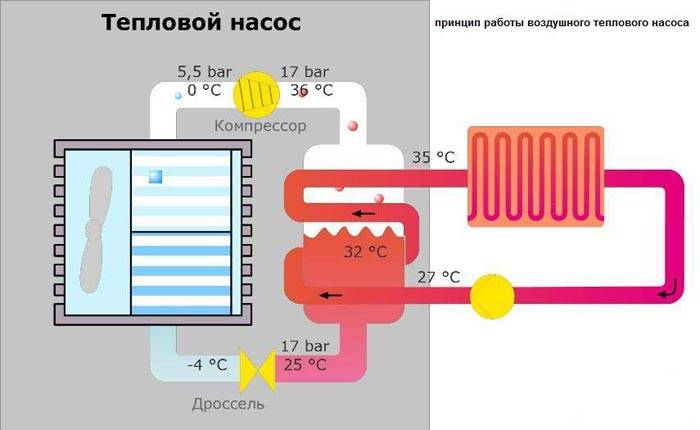

Процесс, как работает тепловой насос, выглядит примерно так:

• хладагент после закипания, двигаясь по трубопроводу, попадает в компрессор, работающий при помощи электроэнергии. Это устройство сжимает хладагент, находящийся в газообразном состоянии, до высокого давления, что вызывает повышение его температуры;
• горячий газ попадает в другой теплообменник (конденсатор), в котором тепло хладагента отдается теплоносителю, циркулирующему по внутреннему контуру отопительной системы, или воздуху в помещении;
• остывая, хладагент переходит в жидкое состояние, после чего проходит сквозь капиллярный редукционный клапан, теряя давление, и затем снова оказывается в испарителе;
• таким образом, цикл завершился, и процесс готов повториться.

Плюсы и минусы теплового насоса «воздух-вода»

Воздушный тепловой агрегат использует самую дешевую энергию. Наряду с высоким КПД он также привлекает покупателей такими преимуществами:

1. Экономит электричество. Установки, как правило, имеют сертификаты энергоэффективности класса А, А+ или А++ (стандарты ЕС).
2. Работает тихо.
3. Просто программируется. Может управляться автономно.
4. В отличие от систем «земля-вода» и «вода-вода», для монтажа первичного контура не требуется бурения скважин, прокладки труб и т.п. Достаточно вентилятора, установка которого проще и гораздо дешевле.
5. Доступен для монтажа на высоте нескольких этажей в условиях города. Для земляных и водных «коллег» нужен участок земли или водоём. Соответственно, нет потребности в дополнительных документальных разрешений от контролирующих органов.
6. Пригоден для модификации и объединения с системой вентиляции. Тем самым, поможет улучшить воздухообмен в помещении.

Работа теплового насоса Разумеется, подобная система отопления имеет и недостатки:

1. Чем холоднее, тем ниже КПД. При температуре ниже -7°С эффективность бытового воздушного теплового насоса, по законам физики, будет очень низкой. Очень мощный промышленный, которым обогревают офисы, социальные учреждения и т.п., способен выдержать до -25°С.
2. Зависимость от сети. Аппарат не будет работать, если прекратится подача электричества.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан

В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Тепловые насосы типа «воздух – вода», «воздух – воздух»

Тепловой насос типа «воздух – воздух» и «воздух – вода» схожи по принципу работы с кондиционерами. Они стоят дешевле, но проигрывают другим видам насосов по универсальности, применяясь преимущественно для нагревания горячей воды.

Такие устройства имеют два варианта исполнения:

1. Сплит система состоит из двух блоков, соединенных инженерными коммуникациями. В состав наружного входят мощный вентилятор и испаритель, а внутренний содержит конденсатор и автоматику. При этом компрессор может располагаться как во внутреннем блоке, так и в наружном, чтобы избежать шума в помещении.
2. В моно системе все элементы собираются в одном корпусе и монтируются либо в доме, соединяясь с улицей гибким воздуховодом, либо снаружи.

Какой насос выбрать

Чтобы принять решение, какое устройство подобрать, следует учитывать факторы:

• ориентировочный бюджет – сколько денег владелец готов потратить на обустройство и подключение полной системы;
• что представляет собой имеющаяся или планируемая система отопления внутри дома – теплый пол, радиатор и т.д.;
• сколько кв.м владелец готов выделить на участке под создание коллектора;
• можно ли глубоко бурить;
• необходимость геологической экспертизы (если планируется установка геотермального зонда), чтобы понять, насколько глубоко должен размещаться коллектор;
• необходимо ли кондиционировать воздушный поток летом;
• будут ли монтироваться воздушно-отопительные приборы.

В процессе выбора рекомендуется обратить внимание на параметр «коэффициент трансформации тепла» (обозначается как ϕ). От него зависит, насколько эффективным будет действие устройства

Если при покупке указано, что ϕ=4, значит при потреблении электроэнергии 1 кВт, тепловой насос произведет 4 кВт теплоэнергии.

Важно при планировании бюджета учитывать не только затраты на приобретение насоса, но и будущие финансовые расходы на эксплуатацию. Часто эти параметры различаются

Например, при монтировании системы типа «воздух — вода» затраты на установку будут низкими, однако потребуются крупные вложения на эксплуатацию вследствие невысокой эффективности. Если необходимо минимизировать эксплуатационные расходы, тогда следует остановиться на выборе вертикального грунтового теплового насоса.

Стоимость грунтового или водного устройства и его подключения достаточно высока, потребуются крупные первоначальные вложения. Однако уже через 5-10 лет тепловой насос, использующийся для отопления, окупится. Поэтому принимать решение о необходимости приобретения данного приспособления следует на основе финансовых возможностей и условий возведения здания (типа местности, климата и т.д.).

Если, к примеру, глубокое бурение на участке невозможно, его площадь не позволяет разместить горизонтальный коллектор, а рядом отсутствуют водоемы, единственным решением остается монтаж воздушного теплового насоса для отопления дома.

Варианты внешних контуров теплового насоса

Внешний контур может представлять собой трубопровод-теплообменник, который забирает тепло из скважины, почвы или водоема. Каждый из этих вариантов имеет свои особенности, преимущества и недостатки, как при монтаже, так и при эксплуатации. Поэтому рассмотрим их подробнее.

Источник тепловой энергии – скважина

Для того, чтобы использовать такой источник тепла, необходимо пробурить скважину (одну глубокую или несколько мелких) или использовать уже имеющуюся. Считается, что из одного погонного метра скважины можно получить 50-60 Вт тепловой энергии. Поэтому для 1 кВт мощности теплового насоса потребуется около 20 м скважины.

Внешний контур теплового насоса в скважине

Преимущество: скважина не занимает много места на участке и отличается большой теплоотдачей.

Недостаток: скважину, особенно глубокую, необходимо бурить с помощью с помощью специальных механизмов или машины.

Источник тепла – грунт на участке

В этом случае трубу внешнего контура необходимо уложить на глубину, превышающую максимальную глубину промерзания в данном районе. При этом может быть два варианта укладки: вынуть весь грунт на определенной площади и уложить трубу в виде зигзагов, а потом засыпать все грунтом или можно уложить трубу в вырытые для этого траншеи.

Тепловой насос «грунт-вода»

Для 1 кВт мощности теплового насоса, в зависимости глубины укладки, плотности и обводненности грунта, может понадобится 35-50 м контура. Минимальное расстояние между трубами контура – 0, 8 м.

Недостатки такого вида внешнего контура:

• для его размещения необходима достаточно большая площадь, на которой впоследствии нельзя будет высаживать деревья или кустарники, а только газон, цветы или однолетние растения;
• большой объем земляных работ.

Внешний контур в воде

Еще один вариант внешнего контура – труба укладывается на дно ближайшего водоема, если он есть рядом с домом. При этом водоем должен быть достаточно глубоким, чтобы не промерзать до дна зимой. Из одного погонного метра такого внешнего контура можно получить максимум около 30 Вт тепловой энергии ( минимум 30 м трубы на 1 кВт мощности теплового насоса). Для того, чтобы уложенный на дно трубопровод не всплывал, на него устанавливается груз – около 5 кг на каждый погонный метр.

Внешний контур теплового насоса в водоеме

Преимущество: нет необходимости бурить скважину или выполнять земляные работы на большой площади.

Главный недостаток такого внешнего контура: не всегда рядом с домом есть подходящий водоем.

Высокая экономичность

Главная отличительная особенность тепловых насосов в сравнении с традиционными источниками тепла – высокая эффективность работы, а значит и економичность.

Как правило, тепловой насос способен произвести около 3-5 кВт тепловой энергии, используя всего 1 кВт электрической энергии. Электрический котел из 1 кВт электроэнергии производит 0,9-1 кВт тепловой энергии. То есть тепловые насосы дают в 3-5 раз больше тепловой энергии в сравнении с электрокотлами.

Тепловые насосы австрийской компании Heliotherm имеют ещё более высокий коэффициент преобразование тепла (COP), который може достигать значения 6-7. То есть тепловые насосы Heliotherm могут производить до 7 кВт тепловой энергии, затратив для этого всего лишь 1 кВт электрической энергии.

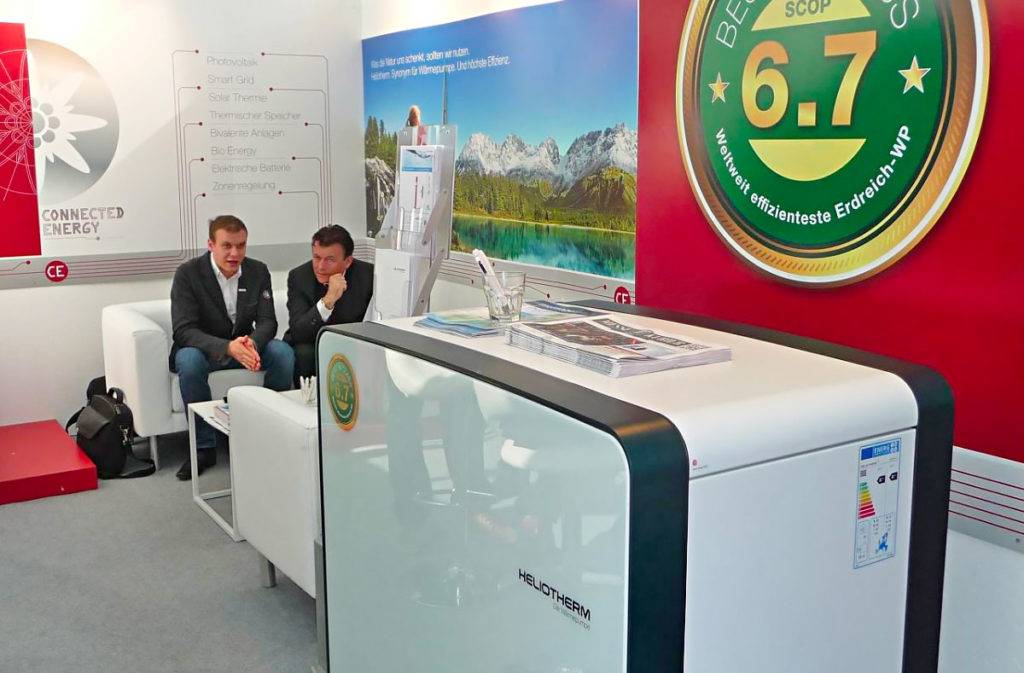

Тепловой насос Heliotherm с рекордно-высоким показателем SCOP=6,7

Каким образом это возможно? Дело в том, что тепловые насосы не производят тепло с помощью нагрева, они переносят низкопотенциальное тепло с улицы в дом (читайте статью «Как работает тепловой насос?»).

Ещё очень важный момент в вопросе экономичности тепловых насосов — использование электрической энергии. Кроме того, что тепловой насос использует минимум электроэнергии стоит сказать, что домовладелец платит за «свет» по минимальным ценам. На данный момент на территории Украины действует специальный тариф на электроэнергию для отопления дома тепловым насосом с потреблением до 3000 кВт в месяц.

Наиболее экономичны тепловые насосы двух типов: тепловые насосы Грунт-Вода и тепловые насосы Вода-Вода. Менее экономичны, но более дешевые при монтаже тепловые насосы Воздух-Вода. В любом случае при выборе теплового насоса нужно обязательно проконсультироваться со специалистами, чтобы принять правильное и обоснованное решение.

Что такое тепловой насос и как он работает?

Под термином тепловой насос понимается набор определенного оборудования. Основной функцией этого оборудования является сбор тепловой энергии и ее транспортировка к потребителю. Источником такой энергии может стать любое тело или среда, обладающая температурой от +1º и более градусов.

В окружающей нас среде источников низкотемпературного тепла более чем достаточно. Это промышленные отходы предприятий, тепловых и атомных электростанций, канализационные стоки и пр. Для работы тепловых насосов в сфере отопления дома нужны три самостоятельно восстанавливающихся природных источника – воздух, вода, земля.

Тепловые насосы “черпают” энергию из процессов, регулярно происходящих в окружающей среде. Течение процессов никогда не прекращается, потому источники признаны неисчерпаемыми по человеческим критериям

Три перечисленных потенциальных поставщика энергии напрямую связаны с энергией солнца, которое путем нагревания приводит в движение воздух с ветром и сообщает тепловую энергию земле. Именно выбор источника является основными критерием, согласно которому классифицируют тепловые насосные системы.

Принцип действия тепловых насосов базируется на способности тел или сред передавать тепловую энергию другому телу или среде. Получатели и поставщики энергии в тепловых насосных системах работают обычно в паре.

Так различают следующие виды тепловых насосов:

• Воздух – вода.
• Земля – вода.
• Вода – воздух.
• Вода – вода.
• Земля – воздух.
• Вода – вода
• Воздух – воздух.

При этом первое слово определяет тип среды, у которой система отбирает низкотемпературное тепло. Второе указывает на вид носителя, которому и передается эта тепловая энергия. Так, в тепловых насосах вода – вода, тепло отбирается у водной среды и в качестве теплоносителя используется жидкость.

Тепловые насосы по конструктивному типу являются парокомпрессионными установками. Они извлекают тепло из природных источников, обрабатывают и транспортируют его к потребителям (+)

Современные тепловые насосы используют три основных источника тепловой энергии. Это – грунт, вода и воздушная среда. Самый простой из этих вариантов – воздушный тепловой насос. Популярность таких систем связана с их довольно несложной конструкцией и простотой монтажа.

Однако несмотря на такую популярность, эти разновидности имеют довольно низкую производительность. К тому же КПД нестабилен и зависим сезонных колебаний температурного режима.

С понижением температуры их производительность значительно падает. Такие варианты тепловых насосов можно рассматривать как дополнение к имеющемуся основному источнику тепловой энергии.

Варианты оборудования, использующего тепло грунта, считаются более эффективными. Грунт получает и аккумулирует тепловую энергию не только от Солнца, он постоянно подогревается за счет энергии земного ядра.

То есть грунт является своеобразным тепловым аккумулятором, мощность которого, практически, не ограничена. Причем температура грунта, особенно на некоторой глубине, постоянна и колеблется в незначительных пределах.

Сфера применения энергии, вырабатываемой тепловыми насосами:

Постоянство температуры источника является важным фактором стабильной и эффективной работы данного вида энергетического оборудования. Аналогичными характеристиками обладают системы, в которых водная среда является основным источником тепловой энергии. Коллектор таких насосов располагают либо в скважине, где он оказывается в водоносном слое, либо в водоеме.

Среднегодовая температура таких источников, как грунт и вода, варьируется от +7º до + 12º С. Такой температуры вполне достаточно для того, чтобы обеспечить эффективную работу системы.

Наиболее эффективными считаются тепловые насосы, извлекающие тепловую энергию из источников со стабильными температурными показателями, т.е. из воды и грунта

Принцип работы теплового насоса

Теплоносителем в устройстве является вода или рассол. Взяв в себя немного тепла из окружающей среды, проходит через этап теплообменника в тепловом насосе, который называется испарителем. Затем всё собранное тепло переходит во внутренний контур устройства. Хладагент, которым заполнен внутренний контур, имеет низкую температуру кипения. При прохождении хладагента через испаритель, он переходит в газообразное состояние. Все процессы происходят при максимально низком давлении, а температура не превышает 5 градусов по Цельсию. В уже газообразном состоянии хладагент плавно переходит в компрессор, где происходит сжимание до высокой точки температуры, газ становится горячим. Следующим шагом он поступает в теплообменник-конденсатор, это второй этап прохождения. Здесь происходит теплообмен между горячим газом и теплоносителем из обратного трубопровода системы отопления дома.

Таким образом, хладагент имеет способность отдавать тепло в систему отопления, после чего охлаждаться и вновь переходить в жидкое состояние. Полученный нагретый до определённой температуры теплоноситель передаёт тепло ко всем необходимым приборам в помещении.

Насосное оборудование

Бытовые насосы и их виды

Уже более двух тысяч лет человечество использует насосное оборудование. За это время оно постоянно усовершенствовалось и приобрело множество модификаций, из которых можно выделить две основные группы:

• погружные;
• поверхностные.

Насосами откачивают воду из скважин, недр земли, колодцев, выгребных ям, увеличивают в гидравлических системах давление воды. Бытовые насосы могут быть с электрическим источником питания, с двигателем внутреннего сгорания или ручными.

Устройство теплового насоса

Теплонасос – это холодильник, который переносит тепло изнутри наружу.

Такая система включает:

• тепловой насос;
• оборудование забора (геотермальные зонды, коллекторы);
• систему распределения тепла (радиаторы, тёплый пол, стены).

Тепловой насос состоит из:

• испарителя;
• конденсатора;
• расширительного клапана (расширительного вентиля, понижающего давление за счёт разжижения газа);
• компрессора (который сжижает газ и повышает давление).

Принцип действия

газ нагревается

Добавив в систему два теплообменника, с одной стороны нагретый газ через теплообменник-конденсатор будет часть тепла отдавать потребителю, с другой – уже охлаждённый посредством теплообменника-испарителя будет поглощать тепло от внешнего источника. Эта модель обладает функциями теплового насоса.

Полноценный вид ТН представляет собой после подключения к источнику низкотемпературного тепла (геотермальным зондам) и системе отопления (радиаторам, тёплым полам и стенам).

В промежуточном контуре циркулирует охлаждающая жидкость (хладагент), температура кипения которого чуть выше -5 °С. В одной части цикла он представляет собой жидкость, а в другой – газ.

Обычно используется фреон. Первоначально он находится в жидком состоянии. По мере нагревания его температура поднимается. Нагреваясь, фреон превращается в газ с температурой около пяти градусов.

Далее по цепи газ поступает в компрессор, сжимающий его. В результате на выходе выделяется максимально возможное для установки количество тепла (от +35 до +60-65°С). После горячий газ поступает в конденсатор, где происходит передача тепла от теплоносителя контурам системы обогрева помещения.

Отдав большую часть тепловой энергии, газообразный фреон поступает в расширительный клапан. Проходя через этот вентиль, резко падает давление и температура, значения которых в точке выхода из клапана имеют наименьшие значения в цикле.

Затем движение повторяет круг.
