Классификация
Классификация теплообменников предусматривает их деление на такие виды:
- пластинчатые;
- трубчатые.
Пластинчатые устройства включают набор пластин с волнистыми каналами со штамповкой и поверхностями, предназначенными для циркуляции жидкостей. Пластины соединены при помощи прорезиненных прокладок и стяжек. Преимущества подобных устройств – легкость в применении и компактность.
Пластинчатые теплообменники находят все более широкое применение. Сфера их использования не ограничивается только промышленным оборудованием, возможен также монтаж этих устройств в жилых домах для монтажа отопительных систем.
Пластинчатые теплообменники классифицируются на группы:
- неразборные (они же сварные и паяные);
- полусварные;
- разборные.
Разборные устройства наиболее популярны. В них пластины разделены при помощи резиновых уплотнителей. Установка не занимает много времени, а эксплуатация не вызывает трудностей.
Классический вариант пластинчатых теплообменников имеет входные и выходные патрубки на поверхности передней плиты. Некоторые устройства имеют патрубки и на передней, и на задней панелях. Рабочие среды подсоединяются к патрубкам посредством фланцевых, резьбовых, стальных соединений. Некоторые модели имеют меньшее количество патрубков, тогда теплоносители подсоединяются непосредственно к плите.
Трубчатые теплообменники включают трубы малого диаметра, вваренные в другие трубы. Достоинствами устройства считается применение в условиях повышения давления.
По критерию способа теплообмена техника подразделяется на смесительную и поверхностную. Устройства смесительного типа передают тепло при плотномконтактировании носителей. Поверхностные теплообменники содержат два контура, в которых происходит перемещение сред с отличными температурами. Обмен теплом между ними возможен через поверхностные элементы пластин, стенок, листов или труб, которые выполнены из теплопроводящих материалов (нержавеющей или высокоуглеродистой стали, сплавов цветных металлов). Этот тип оборудования применяется в жилищно-коммунальном хозяйстве, промышленных предприятиях и в организации малого бизнеса.
Поверхностные теплообменники делятся виды: рекуперативные и регенеративные. Рекуперативные теплообменники характеризуются константным обменом тепла посредством стенок контуров при однонаправленном движении носителей. В регенеративных устройствах происходит поочередный контакт носителей с теплообменивающей поверхностью.
Рекуперативные теплообменники тоже классифицируются:
- Погружные. Принцип работы предусматривает движение одного теплоносителя по змеевику, который погружен в бак, содержащий второй жидкий теплоноситель. Модель отличается удобством в применении, характеризуется оптимальной стоимостью.
- Оросительные. Сфера применения – как конденсаторы в системах охлаждения. Теплобменники выглядят как змеевики из горизонтальных труб, которые размещены в вертикальной плоскости. У каждого ряда труб есть желоб, по которому на них стекает вода пониженной температуры. Вода, которая не испарилась, возвращается в систему благодаря насосу.
- Витые. Представляют собой систему труб, намотанных на сердечник. Компактны и высокоэффективны.
- Спиральные. Для оборудования характерен вид двух спиральных каналов, которыми обвита центральная перегородка. Предназначены для охлаждения и нагрева вязких жидкостей.
- Кожухотрубные. Трубные решетки присоединены к кожуху посредством сварки. В них закрепляются трубы. Крепление их происходит плотно при помощи развальцовки. Решетки закрыты крышками на шпильках, болтах и прокладках. Кожух включает штуцера (патрубки). Принцип работы заключен в циркуляции носителя тепла в межтрубном пространстве и по трубам. Увеличение теплоотдачи происходит при помощи оребрения.
- Секционные – последовательность секций, которые представляют собой кожухотрубные устройства.
- Пластинчатые. Включают набор пластин с волнистыми поверхностями со штамповкой и каналами для движения жидкостей. Возможна работа только при пониженном давлении.

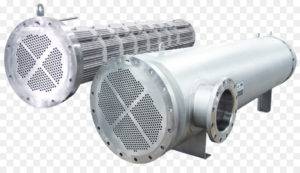

Кожухотрубный теплообменник
Особенности конструкции кожухотрубных секций для ВВП
Каждая секция является неразборным бойлером длиной 2 или 4 метра, состоящим из следующих основных частей (см. рис. ниже):
- Стального корпуса, в обиходе называемого кожухом, внутри которого размещаются теплообменные трубки. ГОСТ допускает изготовление кожухов из бесшовных стальных труб диаметром от 57 до 530 мм. По согласованию с заказчиком кожух может изготавливаться с компенсатором теплового расширения либо без него.
- Теплообменных трубок диаметром 16 х1,0 мм из латуни или нержавеющей стали, собираемых в трубную систему. Количество трубок может достигать 151-211 шт. Поверхность трубок может быть гладкой или профилированной. Для дистанционирования трубок в трубной системе используются перегородки (на рис. не показаны). Их располагают внутри кожуха равномерно по длине секции с угловым смещением относительно соседних перегородок на 60 градусов.
- Трубных досок, в которые завальцовываются концы теплообменных трубок.
- Штуцеров для входа и выхода теплоносителя. В зависимости от выбранного способа соединения секций между собой по межтрубному пространству штуцеры могут оснащаться фланцами (показаны на рис.) либо оставаться гладкими (под сварное соединение).
Советы по выбору теплообменника
Программа расчёта кожухотрубного подогревателя нуждается в чёткой формулировке исходных данных. Хорошая работа рекуперативного устройства требует чётко сформулированной схемы. Существует несколько положений, которые необходимо учитывать при выборе кожухотрубного теплообменника. Эти положения являются очень важными для расчётов.
В первую очередь стоит отметить, что для жидких и газообразных теплоносителей существует своя скорость циркуляции по трубкам. Как уже было сказано выше, чем больше скорость, тем, соответственно, лучше теплоотдача. Для жидких сред скорость колеблется от 0,6 до 6 м/с. Для газообразных сред скорость может быть от 3 до 30 м/с. Однако от скорости зависит и количество затрачиваемой электроэнергии, поэтому в некоторых случаях скорость теплоносителя занижают, чтобы снизить расход электричества.
При выборе трубок стоит обратить внимание на материал, из которых они изготовлены, а также на их диаметр. Материал трубок подбирается в зависимости от рабочей среды, которая будет циркулировать по ним
Необходимо запомнить — чем агрессивнее среда, тем надёжнее должен быть материал трубок.
Кожухотрубные теплообменники являются довольно громоздкими аппаратами, поэтому при их выборе стоит учитывать их размеры, чтобы в последующем не возникло сложностей с их транспортировкой и установкой.
Крупногабаритные устройства имеют значительный вес, что увеличивает расходы на транспортировку
Также необходимо учесть то, что после установочных работ перед рекуператором должно быть достаточно места, чтобы в случае необходимости провести оперативный ремонт устройства. Места должно быть столько, чтобы можно было извлечь трубную систему из корпуса. Кожухотрубный теплообменник должен иметь конструкцию, которая учитывает свободный доступ не только к основным элементам, но и к остальным запчастям. Особенно это касается приборов контроля.
Общие сведения
Теплообменный (или теплоиспользующий) аппарат является одним из наиболее распространенных и важных элементов энергетических, коммунально-бытовых и технологических установок. Любые преобразования энергии из одного вида в другой, а также передача энергии от одного аппарата либо машины к другому сопровождаются переходом некоторой части всех других видов энергии в тепловую
Поэтому практически во всех машинах и аппаратах теплообмен имеет важное значение
На теплоиспользующие аппараты приходится значительная доля капиталовложений в энергетические, коммунально-бытовые и технологические установки. При строительстве тепловых электростанций (если учесть, что паровые котлы также являются теплообменниками) капиталовложения в теплообменные аппараты составляют до 70 % капиталовложений на оборудование станций. На современных нефтеперерабатывающих заводах капиталовложения в теплообменные аппараты достигают 40—50 %, на газобензиновых заводах — 40 %.
Теплообменные аппараты, как и другие элементы энергетических, коммунально-бытовых и технологических установок, работают в условиях переменного режима. Однако эксплуатационные, статические и динамические характеристики теплообменных аппаратов зависят не только от изменения расходных режимов и технологических параметров потоков, но и от таких факторов, как накопление загрязнений, накипи, сажи, смол на стенках труб, появление коррозии и др.
Высокая тепловая производительность теплоиспользующего аппарата определяется многими факторами, в первую очередь интенсивным теплообменом, высокой теплопроводностью материала, малым заносом поверхностей теплообмена, своевременной продувкой и промывкой внутренних полостей аппарата, поддержанием оптимального режима работы. Экономичность работы аппарата может быть достигнута малыми затратами энергии на прокачивание теплоносителей, минимальным уносом технологического продукта с продувочными газами и промывочными водами, увеличением межремонтных периодов, максимальной механизацией и автоматизацией обслуживания. Заданные технологические условия процесса (температура, давление, химический состав и концентрация среды, время технологической обработки) и высокое качество продукции обеспечиваются выбором оптимальных температур теплоносителей, правильным расчетом поверхности теплообмена, подбором надлежащих конструкционных материалов, не вступающих в химическое взаимодействие со средой, выбором наивыгоднейших скоростей теплоносителей, строгой цикличностью или непрерывностью процесса и удобством его регулирования.
Какие существуют виды теплообменников?
Согласно ГОСТ 9929–82 кожухотрубчатые теплообменные изделия выпускаются диаметром от 15,9 см до 300 см и выдерживают давление в диапазоне от вакуума до 160 кгс/см². В длину аппарат может быть от нескольких сантиметров до 8–9 метров.
Поверхность теплообмена может достигать нескольких тысяч квадратных метров.
Изделия выпускаются следующих видов:
• Н – с неподвижно встроенными трубчатыми решетками;
• К – с температурным компенсатором;
• П – с плавающей головкой;
• У – с U-образной формой трубчатых элементов;
• ПК – комбинированная, оснащена плавающей головкой со встроенным компенсатором.
Кожухотрубчатые теплообменники с неподвижными трубными решетками имеют жесткую конструкцию компонентов. Они наиболее распространены в нефтегазовой отрасли и химической промышленности. Этот вид занимает 75% всего рынка кожухотрубчатых теплообменников. Отличительной особенностью этого вида является то, что теплообменные трубы жестко скреплены с трубными решетками (развальцованы), которые в свою очередь, приварены к внутренней стенке корпуса. В связи с этим исключена возможность взаимных перемещений элементов в распределительной камере.
Для подачи и отвода теплоносителя труб и межтрубного пространства, а также отвода конденсата изделия оборудуются штуцерами или другой трубопроводной арматурой, выходящей наружу теплообменника. Интенсивность теплоотдачи при поперечном перемещении потока выше, поэтому его направляют по зигзагообразной траектории. Для этого устанавливают поперечные перегородки, они не примыкают к внутренней поверхности кожуха, оставляя зазор для перемещения потока. Для сосредоточения потока ближе к пучку труб, специальными пластинами сужают рабочее пространство камеры.
В кожухотрубном теплообменнике с компенсатором на корпусе тепловые удлинения компенсируются продольным сжатием или удлинением гибких вставок и расширителей. Такие аппараты применяются при избыточной деформации компенсатора в пределах 10–15 мм. В такой полужесткой конструкции могут применяться линзовые, сальниковые или сильфонные компенсаторы для компенсации температурных удлинений и перекоса труб.
Более совершенной считается конструкция аппарата с плавающей головкой. Одна из трубных досок крепится жестко, другая решетка свободно перемещается вместе с трубной системой. Плавающей готовкой называют подвижную решетку с крышкой, которой она оснащена. Некоторое удорожание аппарата ввиду увеличения диаметра корпуса и дополнительного днища оправдывается большей надежностью в эксплуатации.
В изделии с U-образными трубами оба конца трубного пучка закреплены на одной трубной решетке, труба изогнута петлей на 180° радиусом 4d или больше. Это позволяет трубам свободно удлиняться в сторону изгиба трубного пучка.
По направлению перемещения среды в аппарате различают одно/многоходовые теплообменники. В одноходовом вещество двигается однократно по кратчайшей траектории от входа к выходу. Наиболее ярким представителем этого вида является водоводяной подогреватель ВВП, применяемый в отопительных системах. Когда лучше применять такой аппарат? Лучше всего там, где не требуется высокая интенсивность процесса теплообмена и где существует небольшая разница между температурой теплоносителя и окружающей среды.
В многоходовых поток перенаправляют с помощью системы продольных и поперечных перегородок в объеме. Оптимальным считается применение теплообменника в тепловых системах с большой скоростью перемещения или низкой теплоотдаче агента. По способу перемещения агента различают прямоточные, противоточные и перекрестноточные изделия.
Для работы теплообменника в агрессивных средах вместо стального пучка труб применяют графитовые или стеклянные трубы, герметизируют корпус сальниками специальных материалов.
Классификация теплообменного оборудования предприятий
Теплообменными аппаратами называются устройства, предназначенные для обмена теплотой между греющей и обогреваемой рабочими средами. Последние принято называть теплоносителями. Теплообменные аппараты различают по назначению, принципу действия, фазовому состоянию теплоносителей, конструктивным и другим знакам .
По назначению теплообменные аппараты делятся на подогреватели, испарители, конденсаторы, холодильники и т. д.
По принципу действия теплообменные аппараты могут быть разделены на рекуперативные, регенеративные и смесительные.
Рекуперативными называются такие аппараты, в которых тепло от горячего теплоносителя к холодному передается через разделяющую их стенку. Примером таких аппаратов являются паровые котлы, подогреватели, конденсаторы и др.
Регенеративными называются такие аппараты, в которых одна и та же поверхность нагрева омывается то горячим, то холодным теплоносителем. При протекании горячей жидкости тепло воспринимается стенками аппарата и в них аккумулируется, при протекании холодной жидкости это аккумулированное тепло ею воспринимается. Примером таких аппаратов являются регенераторы мартеновских и стеклоплавильных печей, воздухоподогреватели доменных печей и др.
В рекуперативных и регенеративных аппаратах процесс передачи тепла неизбежно связан с поверхностью твердого тела. Поэтому такие аппараты называются также поверхностными.
В смесительных аппаратах процесс теплопередачи происходит путем непосредственного соприкосновения и смешения горячего и холодного теплоносителей. В этом случае теплопередача протекает одновременно с материальным обменом. Примером таких теплообменников являются башенные охладители (градирни), скрубберы и др.
Если участвующие в тепломассообмене горячий и холодный теплоносители перемещаются вдоль поверхности нагрева в одном и том же направлении, тепломассообменный аппарат называют прямоточным, при встречном движении теплоносителей и сред — противоточным, а при перекрестном движении — перекрестноточным. Перечисленные схемы движения теплоносителей и сред в аппаратах называют простыми. В том случае, когда направление движения хотя бы одного из потоков по отношению к другому меняется, говорят о сложной схеме движения теплоносителей и сред.
Популярные производители
Теплообменник чугунный для напольного котла Белето
Теплообменники выпускают многие производители. Наиболее популярными в 2019 году были следующие компании.
Navien
Крупнейший корейский производитель. Выпускает изделия, предназначенные для бытовых котлов. Преимущество – стойкость к низкому качеству воды и гидроударам. Устройство прекрасно адаптировано к плохим условиям эксплуатации.
Baxi
Итальянский изготовитель. Представляет на рынке настенные и конденсационные котлы напольные с чугунным теплообменником, а также электрические обогреватели.
Первичные теплообменники компания выполняет из меди и латуни. Для вторичных пластинчатых используется нержавеющая сталь. Это повышает стоимость изделий, но обеспечивает максимальную долговечность.
И другие
На рынке есть и другие достойные производители:
- Fondital Victoria Compact – итальянская фирма. Предлагает битермические медные теплообменники высокой производительности.
- Белето – известный российский завод, выпускает разнообразное газовое оборудование. Изготавливает стальные, чугунные и медные теплообменники разного типа.
- Аристон – предлагает алюминиевые и медные теплообменники. Материалы нечувствительны к коррозии, а технология изготовления гарантирует их прочность.
Кожухотрубные теплообменники
Кожухотрубчатые теплообменники представляют собой аппараты, выполненные из пучков труб, скрепленных при помощи трубных решеток (досок) и ограниченных кожухами и крышками с патрубками. Трубное и межтрубное пространства в аппарате разобщены, а каждое из них может быть разделено перегородками на несколько ходов. Перегородки предназначены для увеличения скорости и, следовательно, коэффициента теплоотдачи теплоносителей. Теплообменники этого типа предназначаются для теплообмена между различными жидкостями, между жидкостями и паром, между жидкостями и газами. Типовые конструкции кожухотрубчатых теплообменников применяются в случаях, когда требуется большая поверхность теплообмена.
Рис. 4. Типы кожухотрубчатых теплообменников
а — одноходовой; б — многоходовой; в — пленочный; г — с линзовым компенсатором; д — с плавающей головкой закрытого типа; е — с плавающей головкой открытого типа; ж — с сальниковым компенсатором; з — с U-образными трубками; 1 — кожух; 2 — выходная камера; 3 — трубная решетка; 4 — трубы; — входная камера; 6 — продольная перегородка; 7 — камера; 8 — перегородки в камере; 9 — линзовый компенсатор; 10 — плавающая головка; 11 — сальник; 12 — U-образные трубки; I, II — теплоносители
При нагреве жидкости паром в большинстве случаев пар вводится в межтрубное пространство, а нагреваемая жидкость протекает по трубкам. В кожухотрубчатых теплообменниках проходное сечение межтрубного пространства в 2—3 раза больше проходного сечения внутри труб. Поэтому при одинаковых расходах теплоносителей, имеющих одинаковое агрегатное состояние, скорости теплоносителя в межтрубном пространстве более низкие и коэффициенты теплоотдачи на поверхности межтрубного пространства невысоки, что снижает коэффициент теплопередачи в аппарате. На рис. 4 показаны различные типы кожухотрубчатых теплообменников.
Теплопередающая поверхность аппаратов может составлять от нескольких сотен квадратных сантиметров до нескольких тысяч квадратных метров. Так, конденсатор современной паровой турбины мощностью 300 МВт имеет более 20 тыс. труб с общей площадью поверхности теплообмена около 15 тыс. м2.
Корпус (кожух) кожухотрубчатого теплообменника представляет собой цилиндр, сваренный из одного или нескольких стальных листов. Кожухи различаются, главным образом, способом соединения с трубной решеткой и крышками. Толщина стенки кожуха определяется максимальным давлением рабочей среды и диаметром аппарата, но не меньше 4 мм. К цилиндрическим кромкам кожуха привариваются фланцы для соединения с крышками или днищами. На наружной поверхности кожуха привариваются патрубки и опоры аппарата.
Трубки кожухотрубчатых аппаратов изготовляют прямыми или изогнутыми (U-образными) диаметром от 12 до мм.
Материал трубок выбирается в зависимости от среды, омывающей ее поверхность. Применяются трубки из стали, латуни и специальных сплавов.
Трубные решетки служат для закрепления в них труб при помощи развальцовки, сварки, запайки или сальниковых соединений. Трубные решетки зажимаются болтами между фланцами кожуха и крышки или привариваются к кожуху, либо соединяются болтами только с фланцами свободной камеры.
Крышки кожухотрубчатых аппаратов имеют форму плоских плит, конусов, сфер, а чаще всего выпуклых или вогнутых эллипсов.
Пластинчатые теплообменники (ПТО)
Как следует из названия, в этой разновидности переход тепла происходит через пластины, разделяющие холодную и горячую жидкости. В состав изделия входит пакет из нескольких прямоугольных плоских деталей, имеющих по 4 круглых отверстия в углах. Они образуют каналы для входа и выхода охлаждающего и охлаждаемого (или нагревающего и нагреваемого) течений.
Для предотвращения утечек между плоскостями устанавливаются гидроизолирующие прокладки. Они сформированы таким образом, что охлаждённый и нагретый ток проходят, чередуясь между собой.
Маленькая ширина зазора способствует максимальному контакту теплоносителя и теплопередающей поверхности. Дополнительно для усиления эффекта на плоскостях выдавливаются рифления, направляющее ходы зигзагом и создающие турбулентность, т. е. перемешивание слоев воды.
Подобно другим конструктивным схемам у ПТО них есть сильные и слабые стороны.
Преимущества и недостатки пластинчатых теплообменников
Как уже говорилось, они состоят из набора пластин. Они стягиваются в единое целое проходящими через весь пакет стержнями с гайками на концах. Их всегда можно разобрать и собрать для осмотра чистки. Увеличение или уменьшение тепловой мощности легко достигается изменением количества элементов.
Большой теплопоток через единицу площади поверхности обуславливает высокое соотношение теплопередачи к весу (кВт/кг) и служит показателем рационального использования конструкционных материалов.
Данные параметры достигаются благодаря малым зазорам между пластинами. Это создаёт значительное сопротивление току теплоносителя. Для его ускорения требуется повышенное гидравлическое давление на входе в систему и более мощный насос.
Уменьшенная величина зазоров имеет оборотную сторону. Для снижения трудоёмкости обслуживания и ремонта при длительной эксплуатации необходимо использование специально подготовленной воды с минимальным содержанием растворённых солей. Пренебрежение этим требованием приводит к образованию накипи, удалить которую можно только чисткой с полной разборкой.
Прокладки, разделяющие пластины, направляющие жидкостные потоки и препятствующие утечкам, имеют сложную форму. Из-за этого они дороги, замена при выходе из строя обходится в круглую сумму.
Преимущества ПТО:
* высокая теплопередача при малом весе
* возможность увеличивать и уменьшать мощность, добавляя и убирая элементы
* хорошая ремонтопригодность
* лёгкость полной разборки для чистки и замены элементов
Недостатки:
* требовательность к качеству воды
* высокое гидравлическое сопротивление
* дорогие запасные части
* невозможность очистки промывкой, необходимость полной разборки.
Виды в зависимости от материала
В зависимости от материала изготовления выделяют чугунные и стальные приборы. У них есть свои достоинства и недостатки.
Чугунные
Основное достоинство устройств, изготовленных из чугуна, — продолжительный эксплуатационный период.
На материале не образуется коррозия при контакте с водой, поэтому устройство служит в течение длительного времени.
Недостаток чугунного изделия — повышенные требования к газовому оборудованию. Это объясняется тем, что участок, расположенный между теплой и сильно нагретой частью устройства — это уязвимая область, где на металле часто образуются трещины.
Предотвратить возникновение дефектов помогает промывка прибора. Такая процедура удаляет отложения в уязвимых участках теплообменника.
Внутри прибора есть место, где теплая вода сталкивается с холодной, т. е. участок, где теплоноситель возвращается в теплообменник из отопительной системы. Это зона риска возникновения низкотемпературной коррозии. Чтобы снизить возможность появления ржавчины, на обратке прибора фиксируют трехходовой кран смесительного действия.
Стальные
Такие теплообменники наиболее распространены. Это объясняется простотой обработки материала и их доступной ценой. Стальные изделия особенно популярны в отечественных приборах отопления.
Основные качества материала:
- Повышенная прочность. Это защищает теплообменник от механических повреждений.
- Пластичность. Такое свойство предотвращает появление трещин на приборе при нагревании.
Недостатки:
- Склонность к возникновению ржавчины. Коррозия образуется внутри и снаружи устройства. Это сокращает эксплуатационный период прибора.
- Теплообменник из стали повышает расход топлива. Это происходит из-за утолщения стенок устройства и увеличения габаритов змеевика при изготовлении прибора. Производители вынуждены выполнять такие манипуляции для повышения инертности.
Новые конструкции теплообменников
В наше время начинает развиваться производство компактных теплообменников с рельефными поверхностями и интенсивным движением жидкостей. В результате их технические характеристики приближаются к пластинчатым аппаратам. Но производство последних также развивается, и догнать их сложно. Замена кожухотрубных теплообменников на пластинчатые целесообразна, благодаря следующим преимуществам:
- коэффициент теплопередачи гофрированного профиля пластины в 3-4 раза больше;
- легкость разборки и ремонта;
- компактность, благодаря небольшим расстояниям между пластинами.
К недостатку относится быстрая загрязненность пластин из-за малой величины зазоров между ними. Если хорошо фильтровать теплоносители, теплообменный аппарат будет работать долго. Мелкие частицы не удерживаются на полированных пластинах, а турбулизация жидкостей также предупреждает осаждение загрязнений.
Виды теплообменных аппаратов
Теплообменники очень разнообразны и имеют свою классификацию
При установке аппарата важно знать характеристики каждого вида, прежде чем выбрать подходящий
Пластинчатый
Представляет собой соединение болтов для крепежа, рамы, камер и пластины. Рабочая пластина и рама разделены прокладками. Чтобы произвести монтаж такого оборудования, не нужно применять клей или другие смеси. Тепло подается с помощью трех режимов: прямоточного, смешанного и противоточного. Прибор легко чистить, гидравлическое сопротивление у него небольшое.
Погружной
Этот теплообменник выглядит как змеевик цилиндрической формы. Сам прибор помещен в сосуд с жидкостью. Удобство этой разновидности теплообменного аппарата в том, что тепло передается намного быстрее, чем через другие носители. Это происходит из-за такой конструкции устройства. Можно использовать только там, где можно включать теплообменник механически.
Графитовый
Данный вид не подвержен коррозии и разрушению другими веществами. Состоит прибор из следующих элементов: блоки и цилиндры, крышки, металлический корпус и решетки. За счет того, что протекание тепла из теплообменного аппарата в другой источник осуществляется по перекрестной схеме, обмен происходит быстрее. Материал, из которого сделано оборудование, защищает от внешнего воздействия.
Элементный
Все элементы данного теплообменника соединены вместе, в этом и есть особенность этой разновидности. Тепло подается только противоточно. Сам прибор представляет собой совокупность нескольких больших труб.
Спиральный
Оборудование включает в себя совокупность металлических листов спиралевидного типа, закрученных в специальном приборе. Механизм требует тщательной герметизации, без этого эксплуатироваться прибор будет плохо. Это можно сделать, сварив некоторые части теплообменного аппарата. Устройство весит не много и эффективно работает, но данный теплообменник очень трудно обслуживать.
Витой
Теплообменник, который один из немногих переносит сильные скачки давления в теплосети. Сама конструкция похожа на концентрический змеевик и отлично защищена от перегрева и коррозии. Так этот вид может прослужить очень долго, не требует соблюдения особых условий эксплуатации и легко обслуживается.
Кожухотрубный
Этот прибор возмещает напряжение и состоит из следующих элементов: пучки труб, корпус, трубные решетки, крышки и патрубки. Такие приборы изготовляются как для эксплуатации в вертикальном виде, так и в горизонтальном. Стойкий к высокому давлению и напряжению.
Двухтрубный
Данный теплообменный прибор представляет собой трубы, различные по диаметру. Устройство передает воду и газ холодным теплоносителям, сохраняя при этом высокий уровень подачи тепла. Так же, как и кожухотрубный, справляется с напряжением и легко монтируется. Но стоимость такого прибора довольно высока.
- Рекуперативные
- Регенеративные
- Смесительные
- Поверхностные
- Многоходовые
- Одноходовые
Область применения
Основные потребители кожухотрубных теплообменников с бытовой точки зрения – жилищно-коммунальные хозяйства. Они применяют агрегаты в составе инженерных сетей. Широко используют изделия теплосети для поставки в жилые дома горячей воды. Если есть возможность, имеет смысл сделать индивидуальный тепловой пункт, он значительно эффективнее, чем централизованная магистраль.
Кожухотрубные устройства нашли применение в нефтедобывающей отрасли, химической и газовой промышленности,в сфере теплоэнергетики
Не обошли их своим вниманием пивное и пищевое производство. Но больше всего востребованы теплообменники в как конденсаторы, утилизаторы тепла отработанных газов и подогреватели. ООО «НЗТО» выпускает изделия, которые характеризуются малой чувствительностью к перепадам температур и давления, не имеют ограничений по рабочим средам
Мы изготавливаем продукцию заданных размеров, горизонтальной или вертикальной ориентации, разных диапазонов рабочего давления и материалов
ООО «НЗТО» выпускает изделия, которые характеризуются малой чувствительностью к перепадам температур и давления, не имеют ограничений по рабочим средам. Мы изготавливаем продукцию заданных размеров, горизонтальной или вертикальной ориентации, разных диапазонов рабочего давления и материалов.
