Теплообменник в системе отопления дома

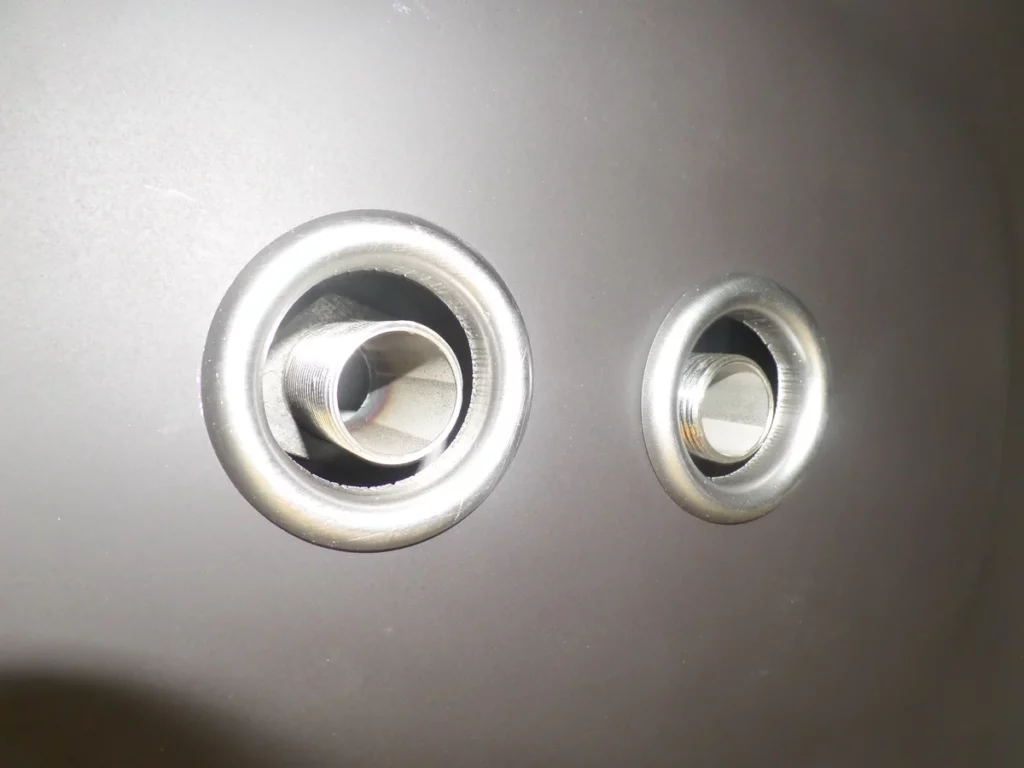

Встроенная или самодельная конструкция

Часть печей продаются с уже встроенными теплообменниками. Это удобный и компактный вариант, который достаточно просто установить в бане. Но рассчитан он только на небольшие помещения: парной и помывочной.

Особенности встроенного теплообменника:

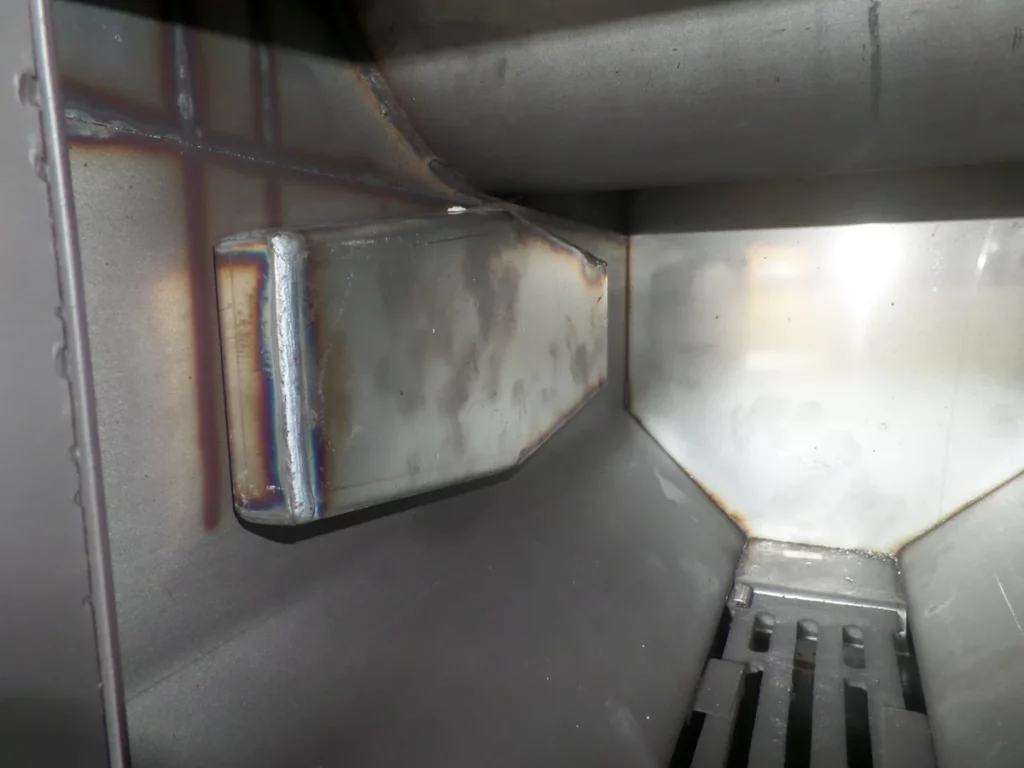

• Емкость для воды заранее интегрирована в топочную камеру;
• Теплопотери минимальны, а нагрев воды имеет высокую скорость;
• Емкость имеет ограниченные объемы;
• Во встроенном теплообменнике из-за высокой температуры воды возникает дополнительное, повышенное давление, которое заставляет воду циркулировать по всему контуру;
• В любом случае требуется монтаж дополнительных труб.

Встроенные баки и трубы обычно изготавливаются из разных сплавов металлов. Они имеют заранее ограниченную конструкцию. Вместе с тем их всегда можно дополнить внешним теплообменником или бойлером.

Особенности внешнего теплообменника:

• Может иметь любой объем;
• Может иметь дополнительный бойлер;
• Плохо подходит для обогрева всего контура помещения;
• Подогревается от печи или дымохода, или имеет комбинированный способ подогрева;
• Теплоноситель больше предназначен для генерации горячей воды для мытья;
• Имеет более сложную конструкцию, требует установки дополнительных труб, колен и кранов.

Идеально совмещение встроенного и дополнительного теплообменника с внешним оборудованием. Но этот вариант будет самым дорогостоящим и трудоемким.

От каких факторов зависит эффективность

На работоспособность влияют несколько факторов:

• Конструкция устройства.
• Режим работы, температура отдающего теплоносителя.
• Величина потерь тепла или, проще, состояние внутренней поверхности трубок (отсутствие накипи или наслоений, работающих как теплоизолятор и снижающих способность к принятию или отдаче тепловой энергии).

Поскольку устройство выбирается на стадии проектирования и монтажа, а режим работы устанавливается при настройке системы отопления в целом, то наиболее важным фактором становится борьба с потерями. Для этого теплообменник бытовойпериодически промывают и очищают с помощью различных средств , которых достаточно в продаже.

Для удаления накипи применяют кислотные составы, а жировые отложения очищаются с помощью каустической соды. После очистки устройство тщательно промывают и вновь подключают к оборудованию. Другим средством, осуществляющим профилактику и снижающим степень загрязнения, являются фильтры. С их помощью отсеиваются посторонние частицы, взвесь, жировые соединения. При этом, фильтры также подлежат периодической промывке или замене.

Виды теплообменников

Теплообменники различаются как по своему внешнему виду, так и по материалу из которого они изготовлены и по типу конструкции.

Сейчас производители предлагают печи, которые уже укомплектованы готовыми теплообменниками. Это удобно и весьма экономично. Но минус здесь в том, что теплообменник имеет заранее предустановленную конструкцию и форму.

Формы теплообменников бывают разные:

• Змеевик, когда от печи выходит труба, которая делает множество изгибов. Такой вариант обычно рассчитан на одно помещение.
• Плоский вариант в виде двух или трех плоских дисков, которые встраиваются в печь. Они имеют большую теплоотдачу, чем обычные трубы.
• Конструкция в виде самовара на дымоотводной трубе, которая работает наподобие бойлера.

Теплообменник подбирается в зависимости от площади бани и количества помещений в них.

Изготовление теплообменника

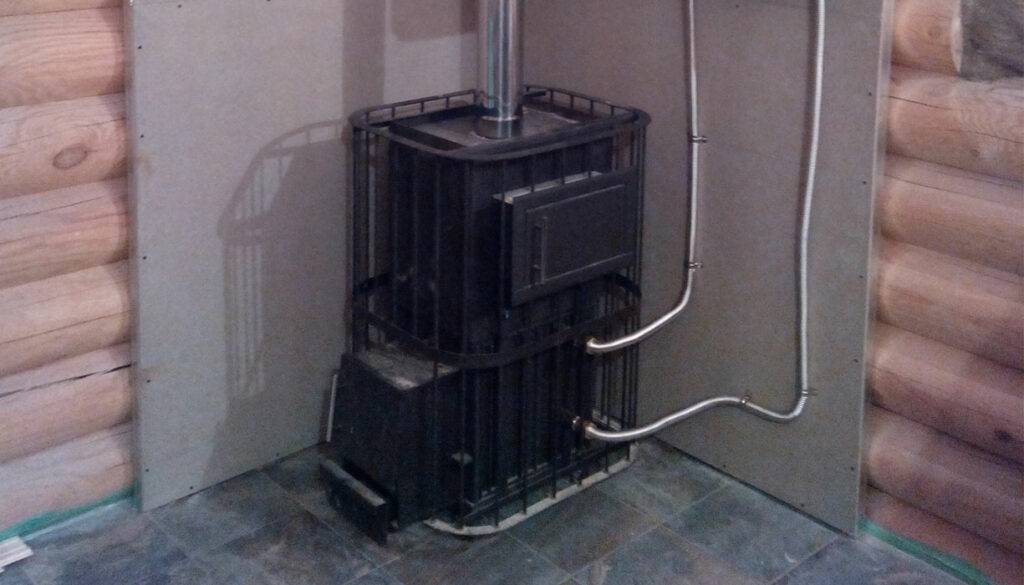

Конструктивно теплообменники для горячей воды могут быть двух видов: внешние и внутренние. К первым относятся подкова и змеевик. Подкова очень легка в исполнении, но не отличается высокой мощностью: для ее изготовления нужно просто сварить две чугунные или стальные трубы – в результате вы получите агрегат с маленькой площадью контакта носителей и, следовательно, с низкой мощностью нагрева поступающей холодной воды.

Более удачным вариантом внешнего теплообменника будет змеевик – он изготавливается посредством сварки нескольких труб: чем больше труб вы используете, тем мощнее будет агрегат.

Внутренний теплообменник представляет собой бак, в который помещается трубка, нагревающая поступающую в нее воду. Чтобы смастерить такой прибор своими руками, вам понадобится:

• стальной бак для воды;
• стальная или чугунная трубка;
• анод;
• регулятор мощности.

Изготовление теплообменника не займет много времени: скрутите трубку в спираль, закрепите ее на стенках бака, а затем сделайте в емкости два выхода: нижний – для холодной воды, верхний – для горячей.

Наружный теплообменник

Как выбрать теплообменник для горячего водоснабжения

При расчете учитываются параметры, характерные для переходного периода. С условиями в рабочей среде около 70 °С, холодным потоком воды для нагрева и при запущенном отоплении. Такие показатели обычно демонстрируются в ноябре и марте, то есть, когда работает система отопления, а температурный график по греющей среде летний.

При определении нагрузки для горячего водоснабжения также учитывается, есть или нет на объекте аккумуляторный бак. Если его нет, оборудование рассчитывается для максимальных условий эксплуатации (чтобы оно могло обеспечить подогрев при высоком расходе по нагреваемой среде). Если бак есть, определение мощности выполняется по-другому. Резервуар при эксплуатации постоянно заполняется, компенсируя эффект от пиковых водоразборов.

Желательно уточнить, как выбрать пластинчатый теплообменник, у специалиста, который компетентен в аспектах подбора конкретных моделей под определенные условия эксплуатации. Однако основные параметры, которые определяют выбор, все же нужно знать при составлении заявки на расчет подходящего варианта. Специалисты выполнят профессиональный теплотехнический расчет для Вашего объекта бесплатно. Вас также могут заинтересовать комплектующие для промывки.

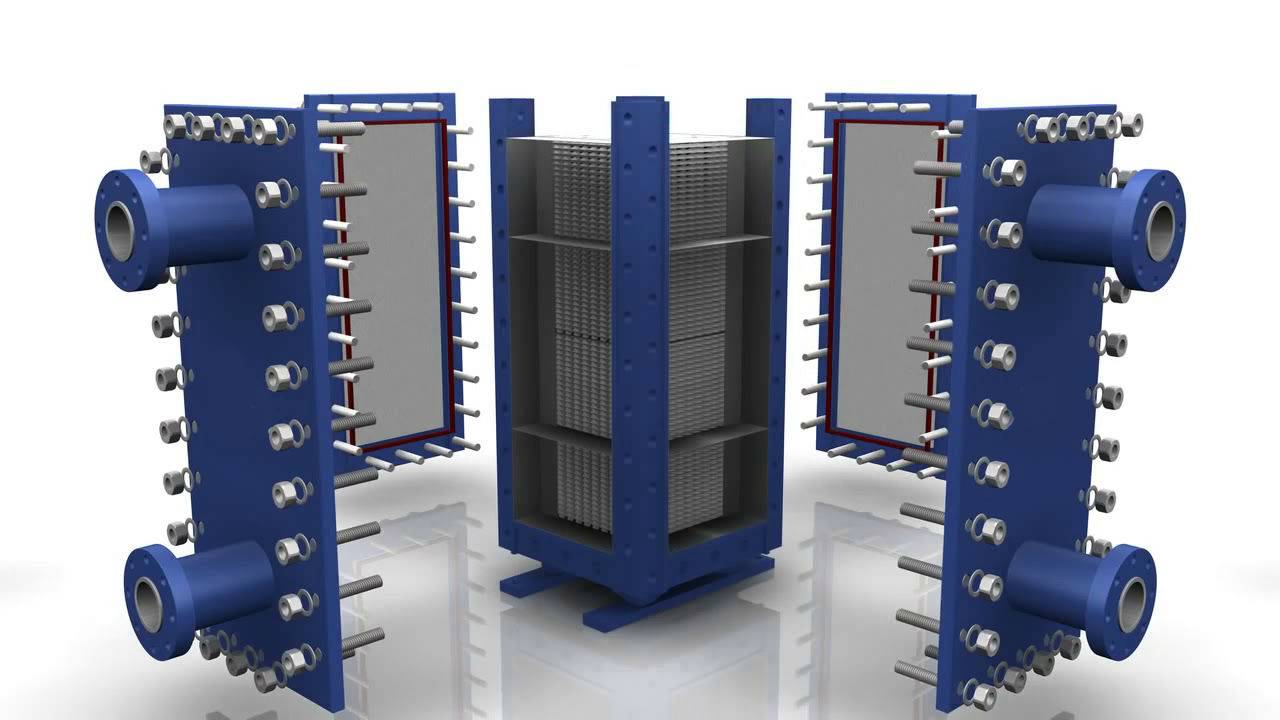

Основные виды пластинчатых теплообменников, их предназначение и преимущества:

1. Разборные (конструкция представляет собой пакет пластин и резиновые уплотнители):

• низкие затраты на производство и монтаж;
• регулируемая, легко настраиваемая производительность;
• несложная дешевая эксплуатация, быстрый ремонт;
• безотказность, минимальные интервалы простоя;
• низкая энергоемкость;
• возможность переработки.

Сфера применения пластинчатого теплообменника с разборной конструкцией: системы отопления, бассейны, холодильное и климатическое оборудование, горячее водоснабжение, теплопункты.

2. Паяные (цельная конструкция со спаянными пластинами, без резиновых прокладок):

• компактность и низкая стоимость;
• оптимальное соотношение производительности и стоимости;
• быстрый и дешевый монтаж и сборка;
• надежность и безотказность.

Область применения паяных конструкций: холодильные аппараты, компрессоры и турбинные установки, кондиционеры и вентиляторы, промышленные установки разного назначения.

3. Сварные и полусварные (соединенные при помощи сварных швов):

• простая компактная конструкция без уплотняющих прокладок;
• регулируемый поток;
• устойчивость к действию агрессивных сред;
• максимальный диапазон температур;
• допустимое давление до 4 МПа, температура до 300 °С;
• простота монтажа;
• устойчивость к абразивным и агрессивным веществам;
• надежность и длительный рабочий ресурс.

Сфера применения сварных и полусварных агрегатов: пищевая, химическая и фармацевтическая отрасль, системы кондиционирования и охлаждения, в том числе в промышленности и медицине, работа тепловых насосов и систем горячего водоснабжения.

История

Пластинчатые теплообменники были впервые введены в 1923 году для пастеризации молока, но в настоящее время используются во многих областях применения в химической, нефтяной, климатической, холодильной, молочной, фармацевтической, пищевой и медицинской промышленности. Это связано с их уникальными преимуществами, такими как гибкая тепловая конструкция (пластины могут быть просто добавлены или удалены для удовлетворения различных требований к тепловому режиму или обработке), простота очистки для поддержания строгих гигиенических условий, хороший контроль температуры (необходимый в криогенных процессах) и лучшие характеристики теплопередачи.

Принцип функционирования пластинчатого теплообменника

     На неподвижной плите, использующейся для опоры устройства, расположен патрубок, через который в аппарат поступает среда. Она впоследствии будет нагрета до нужной температуры. После этого среда перемещается в продольный коллектор. Для этого в теплообменнике имеется угловое отверстие. Благодаря наличию коллектора среда движется до последней пластины. При этом она еще равномерно распределяется абсолютно по всем каналам, расположенным между гофрированными пластинами. Кроме того, уплотнения, которые размещены по специальной схеме, способствуют соединению межпластинных каналов и углового коллектора.

     Когда нагреваемая среда двигается по межпластинным каналам она проходит по гофрированным поверхностям плоских элементов теплообменника. Они же в свою очередь нагреваются с обратной стороны другим теплоносителем, имеющим определенную температуру в каждой конкретной ситуации. После этого среда, которая подвергается нагреванию, попадает в нижний коллектор. Затем она выходит из теплообменника через соответствующий патрубок.

     Теплоноситель, являющийся греющей средой, попадает в аппарат через патрубок, предназначенный для подачи нагретой жидкости. Его движение выполняется навстречу среде, подлежащей нагреву. Благодаря наличию нижнего коллектора происходит распределение греющего теплоносителя, который потом перемещается по каналам. Данная среда выходит из аппарата через верхний коллектор, соединенный со специальным выходным патрубком.

     Каналы, предназначенные для нагреваемой и греющей среды, чередуются. По этой причине устройство, имеющее самую простую конструкцию, обязано состоять минимум из 3 пластин. Именно такое количество плоских элементов теплообменника образовывает два канала. Один из них предназначен для нагревающего теплоносителя, а второй — для нагреваемой среды.

     Перемещающаяся по каналам жидкость выполняет извилистые движения в трех направлениях. Благодаря этому образуется ее турбулизация. При этом гидравлическое сопротивление не только на выходе, но и на входе в канал уменьшается, когда теплоноситель проходит через угловые отверстия. За счет этого абсолютно вся площадь пластинчатых элементов устройства используется эффективно. Поэтому нужно по возможности устанавливать на объектах именно пластинчатые теплообменники. Главное правильно выполнить подбор таких аппаратов.

Разновидности поверхностных теплообменников

Простейший т/о – труба в трубе. Холодная трубка с водой проходит в трубе большего сечения, заполненной горячим агентом. При этом поверхность внутренней трубки нагревается и передает тепло воде. Так работают бойлеры. Если трубок много и собраны они в пучок, то получается кожухотрубный теплообменник. Аппараты с трубным пучком, закрепленном с торцов решетками, распространены в промышленности и применяются для бытовой водоподготовки.

Витые теплообменники представляют змеевики, навитые в корпусе. Межтрубное пространство заполняется другим потоком. Аппаратура применяется при высоком давлении одного из агентов.

Двухтрубные теплообменники применяются для передачи тепла в фазах газ-жидкость. Аппараты могут работать под давлением с высокой теплопередачей.

Спиральный т/о

Спиральные теплообменники представляют бочку, в которой лентой-спиралью расположен плоский лабиринт с внутренней полостью. По спирали движется горячий агент, омываемый холодной водой. Конструкция сложная в изготовлении. Но это единственный вид аппаратов для теплообмена агента, содержащего взвеси, пульпу. Откидывающиеся с обеих сторон крышки позволяют легко чистить зазоры.

Пластинчатый теплообменник представляет особую конструкцию греющих труб, собранных в виде плоского элемента их оребренных труб и многоходовым движением воды. Пластины напоминают гармошки. Их недостаток – забиваются накипью при плохой водоподготовке.

Зачем нужен теплообменник в системе отопления? Представьте, что в трубах вода 900. Это приведет к разрыву пластиковых труб, ожогам. В каждом тепловом узле имеется система т/о, позволяющая поддерживать температурные параметры.

Основная функция теплообменника для котла

В теплообменнике происходит нагревание воды, которая циркулирует в системе и передает тепло радиаторам

На горелку котла подают газ и воздух для сжигания. Газ горит, выделяя тепло, продукты сгорания выводятся вовне. Источник тепла в этом случае – элемент неподвижный.

Теплоноситель – вода или антифриз – поступает в теплообменник. Это устройство, которое обеспечивает теплообмен между двумя средами с разной температурой. Последний размещается в камере сгорания над горелкой. Вода, двигаясь по теплообменнику, нагревается и подается в трубы отопления. Чаще всего устройство имеет вид набора пластин или трубок. Чем больше его рабочая поверхность, тем лучше и быстрее нагревается вода.

Ребристые теплообменники

Ребристые теплообменники применяются в тех случаях, когда коэффициент теплоотдачи для одного из теплоносителей значительно ниже, чем для второго. Поверхность теплообмена со стороны теплоносителя с низким значением, увеличивают по сравнению с поверхностью теплообмена со стороны другого теплоносителя. В таких аппаратах поверхность теплообмена имеет на одной стороне ребра различной формы. Как видно из рис. 9 ребристые теплообменники изготовляют самых различных конструкций. При этом ребра выполняют поперечными, продольными, в виде игл, спиралей, из витой проволоки и т. д.

Смотрите видео: Принцип работы теплообменника для систем отопления

Теплообменники для отопления частного дома циркулируют в наружной трубе, внутреннюю занимает санитарная вода. Во время отопления при сгорании газа тепло поставляется прямо к теплоносителю. При работе на горячее водоснабжение тепло после теплоносителя переходит на контур

Внимание! Используя битермический теплообменник для системы отопления вторичный теплообменник и трехходовой клапан не нужны. За счет этого цена котла снижается, а надежность его увеличивается

Есть в таких конструкциях и недостатки. В режиме горячего водоснабжения объем нагретой воды меньше, чем в других типах из-за ограничения передачи тепла. Не рекомендуется использовать битермические теплообменники для котлов отопления в регионах с большим количеством жестких солей в воде: из-за большого перепада температур в оборудовании соли откладываются в ускоренном режиме.

Можно отдельно выделить так называемые мини-бойлеры. Это название дали теплообменникам с большой емкостью. Это оборудование самого высокого класса, дорогостоящее, но очень эффективное. По внешнему виду мини-бойлеры похожи на водонагреватель Леруа Мерлен со змеевиком. Контур теплоносителя проходит по самому змеевику, контур ГВС через стенки.

Строение и принцип работы

Механизм действия легко рассмотреть на примере пластинчатого теплообменника заводской сборки. Структура предусматривает два контура и четыре выхода. Пластинчатое устройство разделяет потоки по давлению и температуре. Теплоносителями выступают кислоты и другие жидкости.

Теплообменники для отопления предполагают подключение к одному контуру теплых полов, а к другому – теплоцентрали.

Прямое подключение центрального теплоносителя невозможно, поскольку это приводит к выходу из строя теплого напольного покрытия.

Это происходит из-за повышения давления в теплоцентрали, температурных перепадов и присутствия химически агрессивных веществ в теплоносителе.

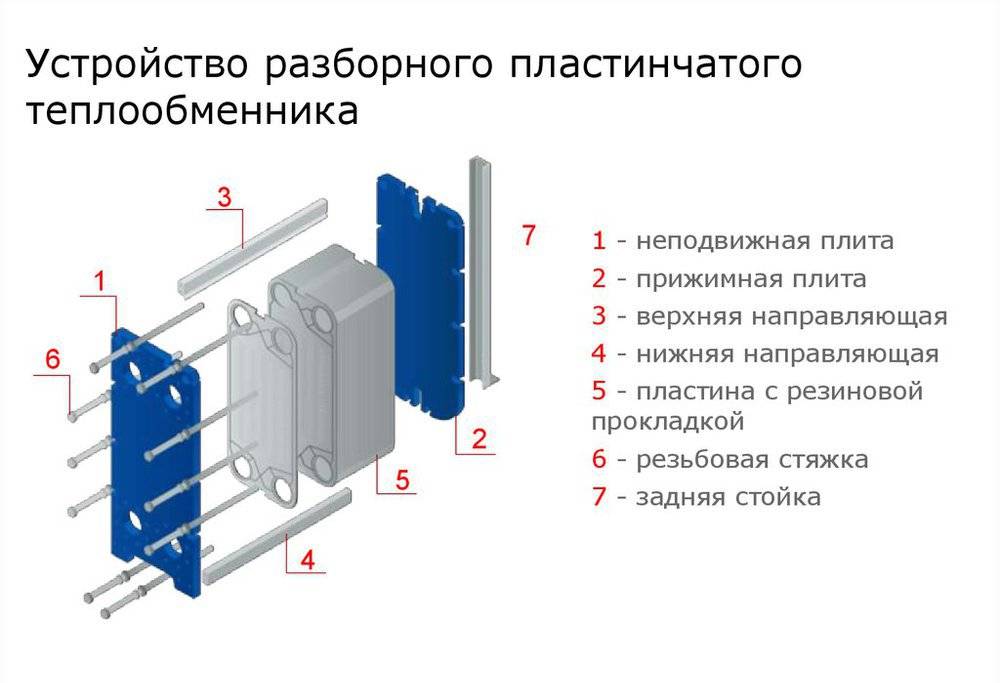

Строение теплообменника представлено на рисунке ниже.

Схематичное устройство пластинчатого теплообменника

Структуру теплообменника составляют:

• станина, которая с одной стороны устройства прикрепляется к неподвижной прижимной плите и служит элементом опоры;
• пакет пластин, образующий между составляющими элементами каналы для теплоносителя;
• рама, которая состоит из подвижной прижимной плиты , неподвижной прижимной плиты и задней стойки;
• кожух, служащий для защиты устройства от внешних воздействий;
• шпильки, которые размещены по краю отверстий, через которые в устройство поступает теплоноситель;
• прокладка, необходимая для герметичности каналов;
• опорные и крепежные элементы (направляющие балки, несущая база, лапы станины и рамы, подшипники, болты, гайки, шайбы).

Синие и красные стрелки на рисунке обозначают направления движения холодного и горячего теплоносителя внутри теплообменника соответственно.

В быту применяют теплообменник, чей принцип функционирования основан на разделении потоков и поддержании автономного функционирования теплых полов при пониженном уровне рабочего давления в 1,5 бара и подключении чистой воды.

Структуру теплообменного оборудования составляют три группы пластин:

1. Набранные, принадлежащие автономной системе отопления с пониженным уровнем давления.
2. Набранные, принадлежащие центральной системе отопления с повышенным уровнем температуры и давления.
3. Разделительные, характеризующиеся малой толщиной и передающие тепло от централизованной системы к автономной.

Число и параметры пластин предопределяют мощность теплообменного оборудования. Каждое устройство предполагает установку очистительного фильтра. Он способен удержать грубые частицы: окалины, стружку и прочие. Фильтр нуждается в периодическом промывании очистительными растворами.

Принцип работы теплообменника

Принцип работы теплообменника заключается в передаче тепловой энергии от одного теплоносителя к другому. В устройство поступает прямая греющая среда и холодная среда. При прохождении их между пластинами по каналам происходит нагревание холодной среды. На выходе из теплообменника получают нагретую среду и обратную греющую среду. Внутри оборудования теплообменивающие жидкости движутся навстречу друг другу, то есть в противотоке, и не могут смешиваться, поскольку разделены пластинами.

Нарушения в работе колонки и их устранение

Если вдруг потек водонагреватель, иногда причина состоит в износе прокладок. При снятии кожуха становится понятно, оправдалось ли это предположение. Отыскав свищ в теплообменнике, многие потребители интересуются: как заменить проблемную деталь. Но трудность в том, что цена запчасти достигает 30% от платы за совершенно новый нагреватель.

Куда практичнее запаять механический дефект, используя паяльник. Припой плавится примерно при 200 градусах. Точное значение определяется маркой конкретной детали. Даже если будет долго кипеть вода, она не нарушит целостность «заплатки». Подобное решение одинаково актуально для российских и иностранных колонок. Ведь риск поломки присутствует везде, различается только срок службы, но дефекты все равно появятся в любой модели.

Достоинства и недостатки

Достоинств печей с теплообменником:

• экономия топлива за счет небольшого количества нагреваемой воды;
• отсутствие закипания воды из-за непрерывной естественной циркуляции;
• возможность использования горячей воды не только для проведения банных процедур, но и для подачи теплоносителя в радиаторную систему обогрева;
• изменяя количество воды во внешней емкости, можно увеличивать или уменьшать интенсивность нагрева;
• отсутствие смешивания с горячей водой из емкости, что позволяет использовать во внутренней петле не чистую воду, а теплоноситель (только у закрытых конструкций). Это улучшает режим нагрева и помогает защитить внутреннюю поверхность труб от коррозии или зарастание окислами.

Недостатки:

• на подготовку воды нужно некоторое время;
• монтаж теплообменника приходится делать либо одновременно с постройкой печи, либо в процессе установки дымохода;
• выполнить тонкую регулировку режима нагрева довольно сложно — нет достаточно точных органов управления.

Недостатки теплообменников не делают их менее востребованными и не снижают их привлекательность в глазах пользователей. Большое количество вариантов конструкции позволяет выбрать оптимальный тип теплообменника, руководствуясь размерами и типом печи, а также потребностями пользователей.

Чугунная печь с теплообменником

Как изготовить самодельный теплообменник

Регистр из нескольких труб

Форма теплообменника для отопления, сделанного своими руками, может быть разной. Наиболее распространенный вариант — регистр из нескольких стальных или медных труб, но также используются и образцы пластинчатого типа.

Температура в зоне горения очень высока, особенно, когда горит уголь. Поэтому повышенные требования предъявляются к металлу, из которого будут изготовлены элементы теплообменника, рациональности его конструкции и качеству сварных швов.

Материалы для изготовления

Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи

Задача водяных теплообменников для отопления — обеспечивать оптимальную передачу тепла, и в этом процессе важна степень теплопроводности металла. Например, стальная труба проводит тепло в 7 раз слабее, чем медная. Поэтому при одинаковом диаметре трубы для передачи одного и того же количества тепла понадобится 25 метров стальной трубы взамен 3,5 метров медной.

Медные теплообменники самые экономичные в работе, но и дорогие. Более доступными для самостоятельного изготовления считаются теплообменники из стальной трубы диаметром не менее 32 мм.

Расчет мощности теплообменника

Вычислить заранее мощность теплообменника для системы отопления довольно трудно. Для этого нужно учитывать слишком много факторов: диаметр труб, длину змеевика, теплопроводность металла, температуру сгорания топлива, скорость циркуляции теплоносителя и др. Реальная способность теплообменника справляться со своими функциями выяснится только после начала эксплуатации отопительной системы.

При расчетах можно ориентироваться, что 1 метр трубы диаметром 50мм, служащей теплообменником, даст 1 кВт тепловой мощности.

Особенности конструкции

Теплообменник для водяного отопления дома, сваренный из гладкостенных труб, называют регистром. Он выглядит как своеобразная «решетка», и это наиболее популярная форма самодельного теплообменника. Кроме такой конструкции, делают и более простые устройства в виде прямоугольного или цилиндрического бака. Главное, чтобы площадь поверхности для теплового обмена была максимально большой.

При изготовлении теплообменника своими руками нужно соблюдать несколько условий:

• ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
• толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
• зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.

Особенности монтажа

Теплообменник устанавливают внутрь печи в процессе ее кладки

Проще всего монтировать теплообменник одновременно с сооружением печи. Если устанавливать его в старую печь, придется разобрать часть ее кирпичной кладки.

Порядок действий:

1. На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
2. При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
3. После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.

Видео материал предлагает ознакомиться с полезными советами по самостоятельному изготовлению теплообменника:

До сих пор мы говорили только о теплообменниках в системе водяного отопления

Обратим внимание и на другие сферы их применения
