Теплоаккумулятор для котлов отопления, принцип работы и расчет

Как рассчитать объем ТА

Чтобы теплоаккумулятор для отопления выполнял свои функции, надо правильно выбрать его объем. Есть несколько методик:

• по отапливаемой площади;
• по мощности котла;
• по запасу времени.

Большая часть методов основана на опыте использования. По этой причине существует «вилка» в рекомендациях. Например, от 35 до 50 литров на квадратный метр отапливаемой площади

Как конкретно определить цифру? Стоит принять во внимание регион проживания и степень утепления дома. Если живете в регионе с не самой суровой зимой или дом утеплен отлично, лучше брать по нижней границе или около того

В противном случае — по верхней.

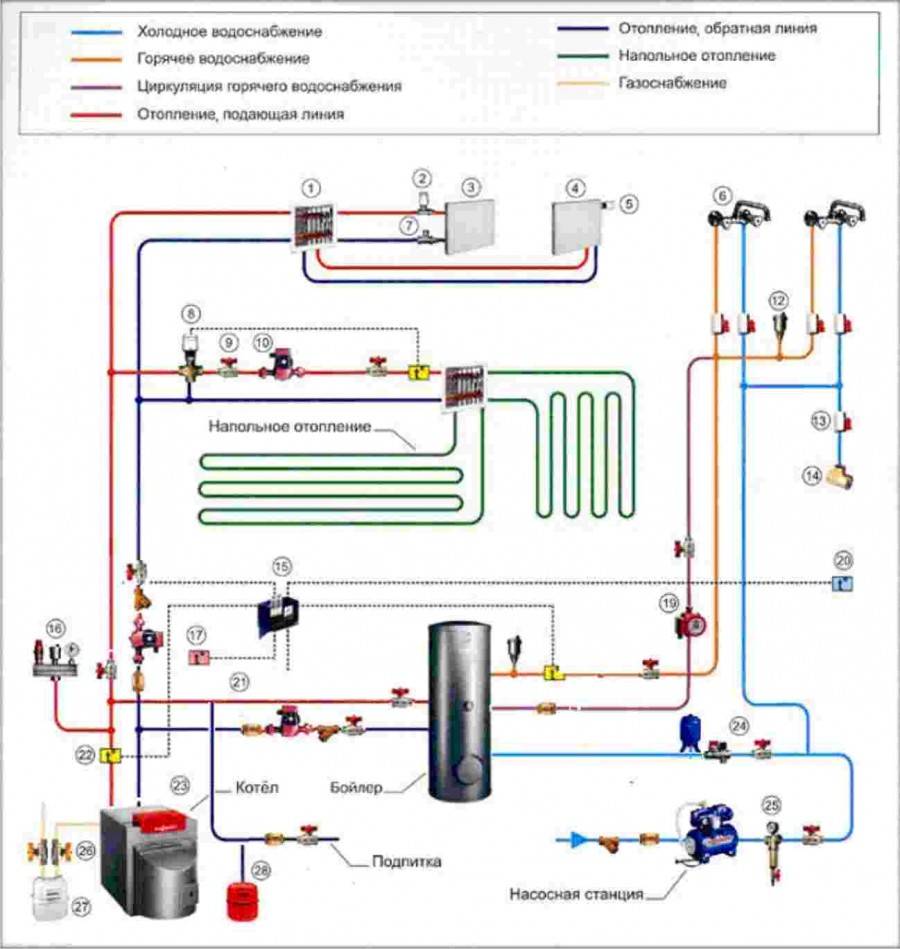

Можно от ТА запитать не только радиаторы, но и теплый пол, а можно поставить и теплообменник для горячей воды

При выборе объема теплоаккумулятора для отопления также надо принимать во внимание два момента. Первый — большое количество воды позволит намного реже ее греть

За счет запасенного тепла можно длительное время поддерживать температуру. Но, с другой стороны, сильно возрастает время «разгона» этого объема до нужной температуры (нормальной считается нагрев до 85-88°С). При этом система становится очень инерционной. Можно, конечно, взять более мощный котел, но, в паре с буферной емкостью, выльется это в немалую сумму. Поэтому приходится лавировать, находя оптимальное решение.

По отапливаемой площади

Подобрать объем аккумулятора тепла для системы отопления можно по площади помещения. Считается, что на десять квадратных метров необходимо от 35 до 50 литров. Выбранное значение умножают на квадратуру, поделенную на десять, получают искомый объем.

Например, в систему отопления дома площадью 120 м² со средним утеплением лучше установить теплоаккумулятор для отопления на 120 м²  / 10 * 45 л = 12 * 45 = 540 литров.  Для Средней полосы этого будет маловато, так что стоит смотреть на емкости объемом примерно 800 литров.

Чем больше производительность системы, тем больше должен быть ТА

Вообще, чтобы проще было ориентироваться, для дома площадью 160-200 квадратных метров, расположенного в Средней полосе, со средним утеплением, оптимальный объем бака — 1000-1200 литров. Да, при таком объеме в холода придется топить чаще. Зато это и не слишком подорвет ваш бюджет, и позволит достаточно комфортно существовать практически всю зиму.

По мощности котла

Так как трудиться над нагревом воды в баке придется котлу, есть смысл рассчитать объем исходя из его возможностей. В этом случае на 1 кВт мощности берут 50 литров емкости.

Можно сделать еще проще — воспользоваться таблицей (желтым закрашены оптимальные по затратам и производительности значения)

С расчетом все просто. Для котла на 20 кВт подходит ТА на 1000 литров. При таком объеме теплоаккумулятора для отопления, топить придется раза два в сутки.

По желаемой длительности простоя и теплопотерям

Этот способ — более точный, так как позволяет подобрать размеры конкретно под параметры вашего дома (теплопотери) и ваши пожелания (длительность простоя).

Рассчитаем объем теплоаккумулятора для дома с теплопотерями 10 кВт/час и время простоя — 8 часов. Нагревать воду будем до 88 °C, а остывать она будет до 40°C. Расчет такой:

• Для сохранения нормальной температуры емкость должна накопить 80 кВт тепла (10 кВт * 8 часов).
• Дельта температур: 88 °C — 40°C = 48°C.

• Далее высчитаем по формуле определения теплоемкости воды.

• Подставляя значения получаем: 80000 Вт / 1,163 Вт/кг°C * 48°C = 80000 / 55,824 = 1433 литра.

Для данных условий, необходимая емкость теплового аккумулятора для отопления — 1500 литров. Это потому, что теплопотери 10 кВт/час — слишком много. Это дом практически без отопления.

https://youtube.com/watch?v=sso9cNuvveQ

Расчет емкости теплоаккумулятора

Методика, по которой производится расчет, может быть разной в зависимости от схемы применения. Вот примерная схема подсчетов:

1. Определение максимальной загрузки топлива. Например, в топку вмещается 20 кг дров. 1 кг дров способен выделить 3,5 кВт·ч энергии. Таким образом, при сжигании одной закладки дров котел отдаст 20·3,5=70 кВт·ч тепла. Время, за которое сгорает полная закладка, можно определить опытным путем или рассчитать. Если мощность котла, например, 25 кВт 70:25=2,8 ч.
2. Температура теплоносителя в отопительной системе. Если система уже смонтирована, достаточно измерить температуру на входе и выходе и определить теплопотери.
3. Определение желательной частоты загрузки. Например, возможна загрузка утром и вечером, а днем и ночью обслуживать котел нет возможности.

Расчет теплоаккумулятора

Если за час теплопотери помещения, например, составляют 6,7 кВт, то за сутки это составит 160, кВт. В рассматриваемом примере это составляет немногим больше, чем две закладки топлива. Как было определено выше, одна закладка дров сгорает около 3 часов, выделяя 70 кВт·ч тепловой энергии.

Потребность на обогрев дома 6.7·3=20,1 кВт·ч, запас аккумулирующего бака составит 70-20,1=49,9, то есть примерно 50 кВт·ч. Этой энергии хватит на период 50:6,7 – это около 7 ч. Значит на сутки требуется две полных заклаки и одна неполная.

Исходя из этих расчетов, рассмотрев несколько вариантов, останавливаемся на таком: в 23 часа делается неполная загрузка, в 6.00 и 18.00 – полная. Если начертить график уровня заряда теплоаккумулятора, видно, что максимальный заряд приходится на 60 кВт·ч в 9 утра.

Так как 1 кВт·ч=3600 кДж, запас должен составить 60·3600=216000 кДж тепловой энергии. Запас по температуре (разность максимального показателя воды и необходимого показателя подачи) 95-57=38°С. Теплоемкость воды 4,187 кДж. Таким образом, 216000/(4,187·38)=1350 кг. В этом случае необходимый объем теплоаккумулятора составит 1,35 м3.

Рассмотренный пример дает общее представление о том, как производится расчет емкости аккумулирующего бака. В каждом отдельном случае необходимо учитывать особенности отопительной системы и условия ее эксплуатации.

Особенности установки теплоаккумулятора

Перед установкой оборудования должен быть составлен детальный проект. Необходимо учесть все требования производителей отопительного оборудования. При установке накопительного резервуара должны соблюдаться следующие правила:

• Поверхность емкости должна иметь надежную теплоизоляцию.
• На входе и выходе должны быть установлены термометры для контроля температуры воды.
• Объемные баки чаше всего не вписываются в дверной проем. Если нет возможности внести резервуар до окончания строительства, придется использовать разборный вариант или несколько баков поменьше.
• На входной трубе желательно наличие фильтра грубой очистки.
• Рядом с резервуаром должны быть вмонтированы предохранительный клапан и манометр. В самом баке также должен быть воздухоотводящий клапан.
• Должна быть предусмотрена возможность слива воды из бака.

Использование теплоаккумулятора в системе с твердотопливным котлом увеличивает эффективность работы теплогенератора и срок его службы, а также позволяет более экономно расходовать топливо. Возможность более редкой закладки топлива делает пользование отопительным котлом удобнее для потребителя. Расчет необходимой емкости аккумулирующего резервуара должен учитывать тип котла, особенности отопительной системы и условия ее эксплуатации.

Несмотря на простоту устройства, и очевидность пользы от использования теплоаккумуляторов, данный вид оборудования пока не очень распространен. В этой статье мы постараемся рассказать о том, что такое аккумулятор тепла и преимущества, которые приносит его использование в системах отопления.

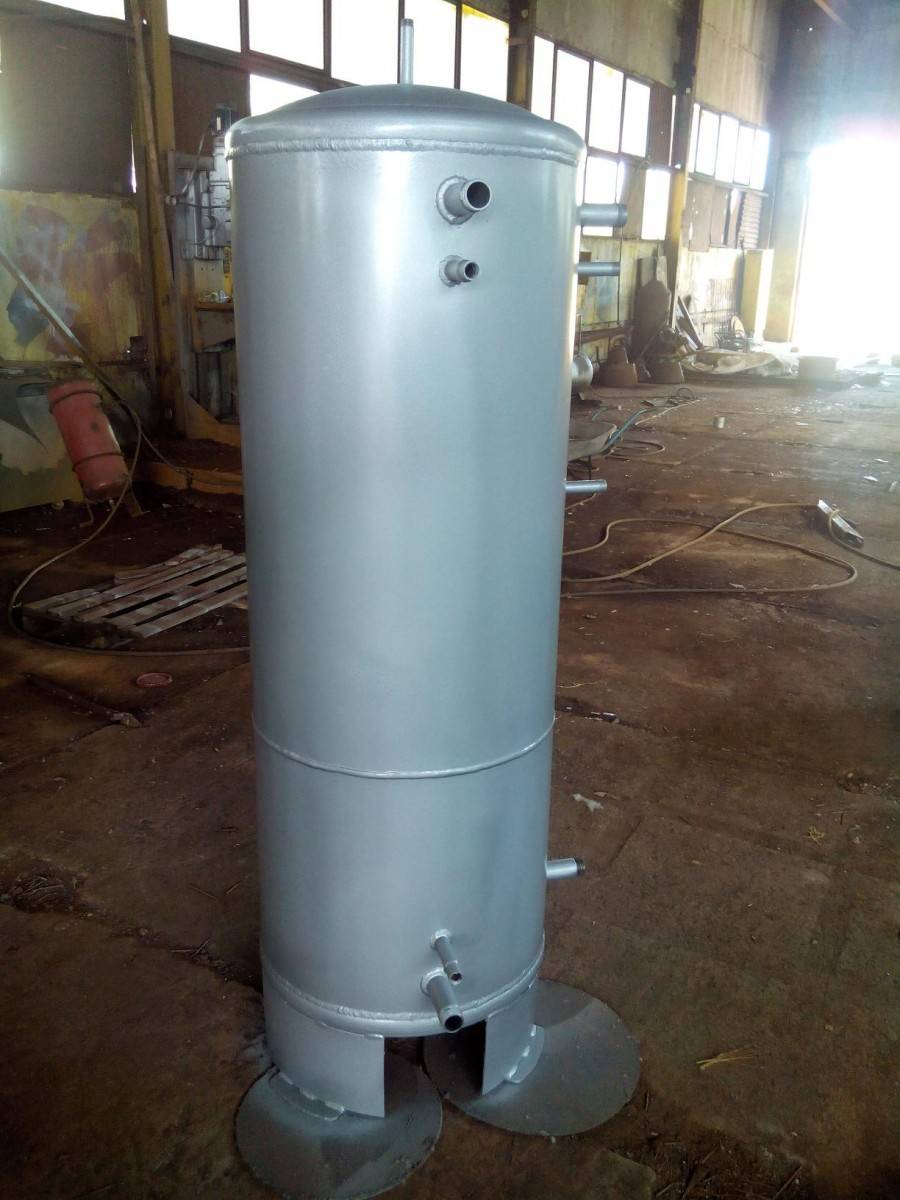

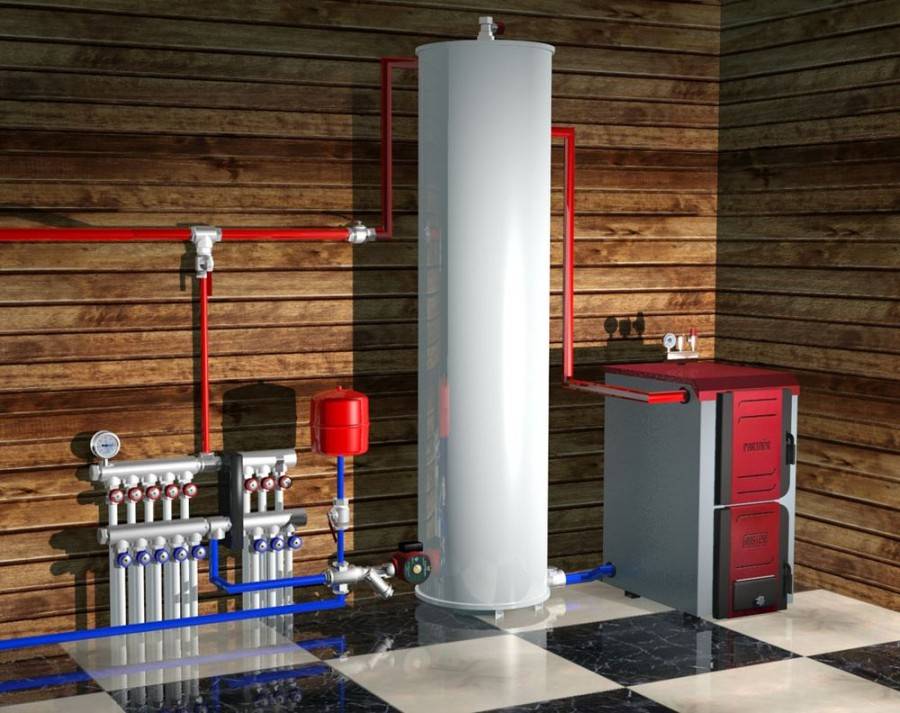

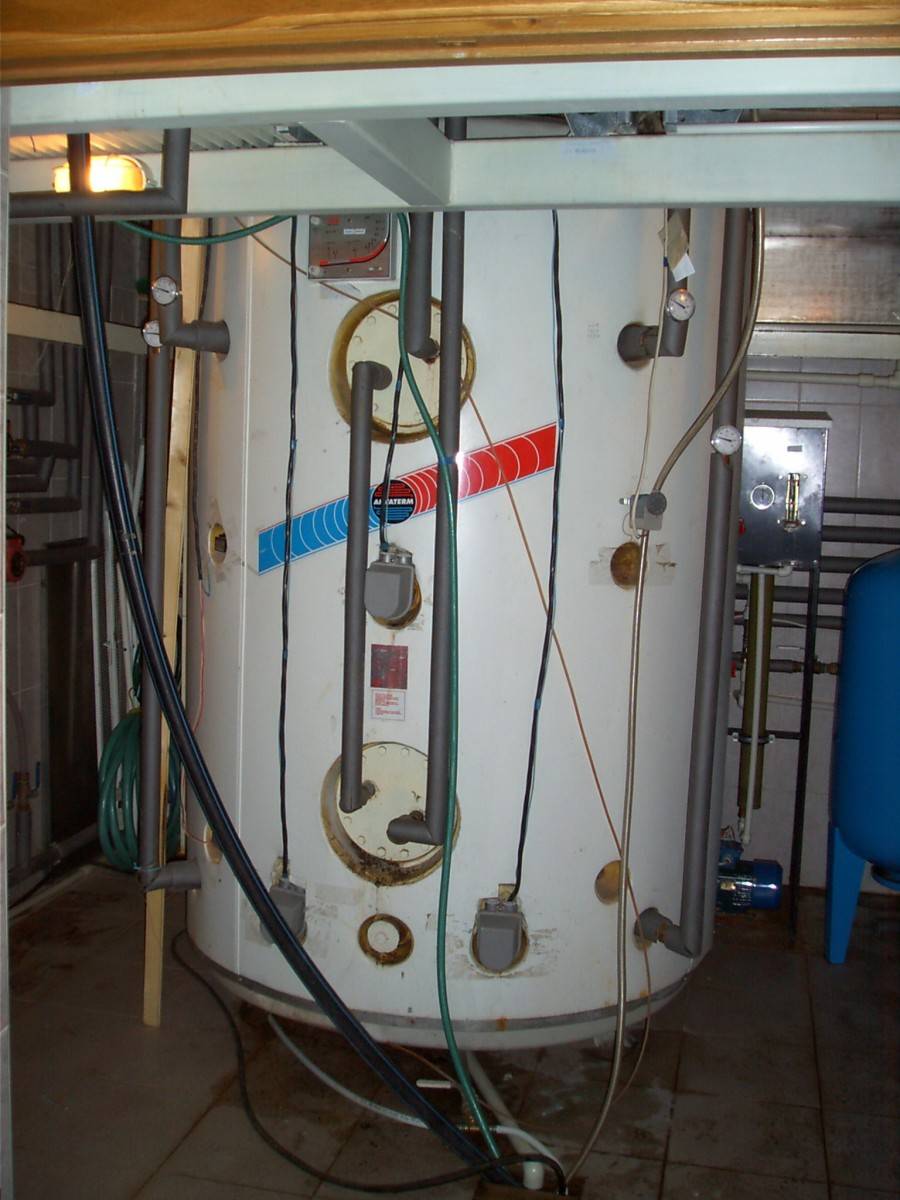

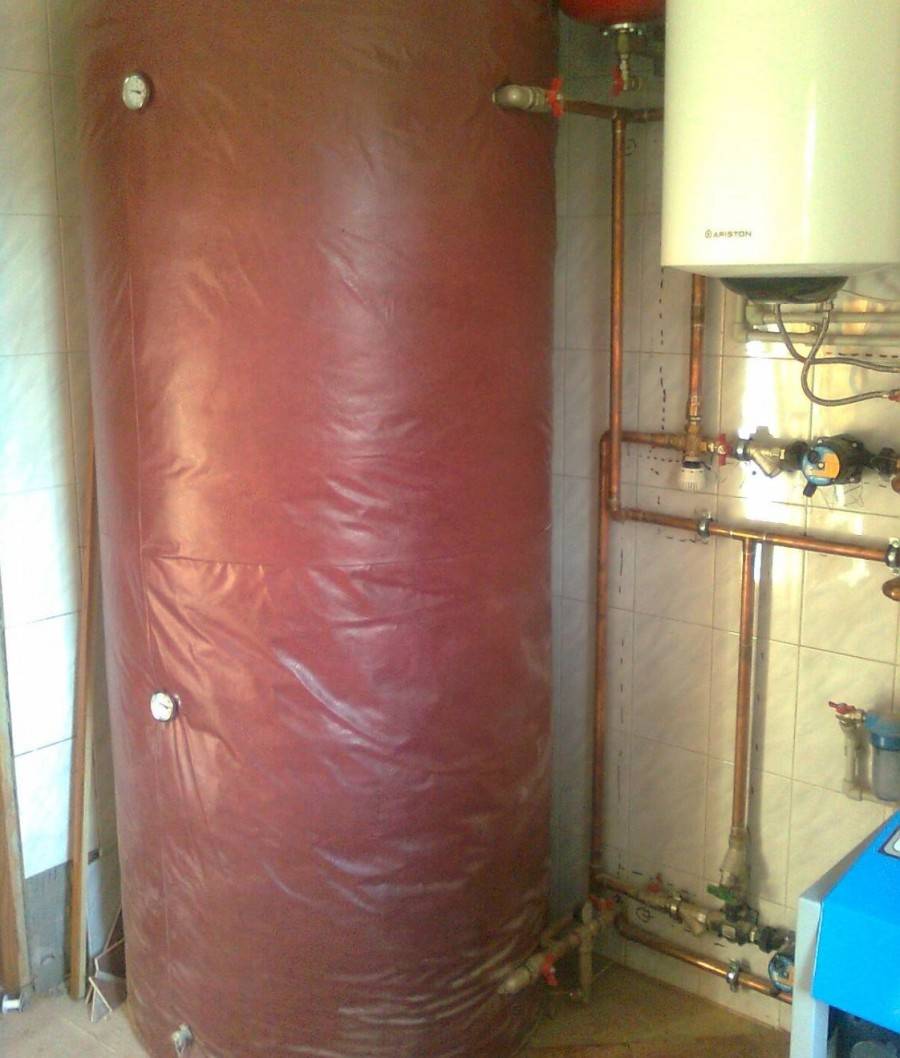

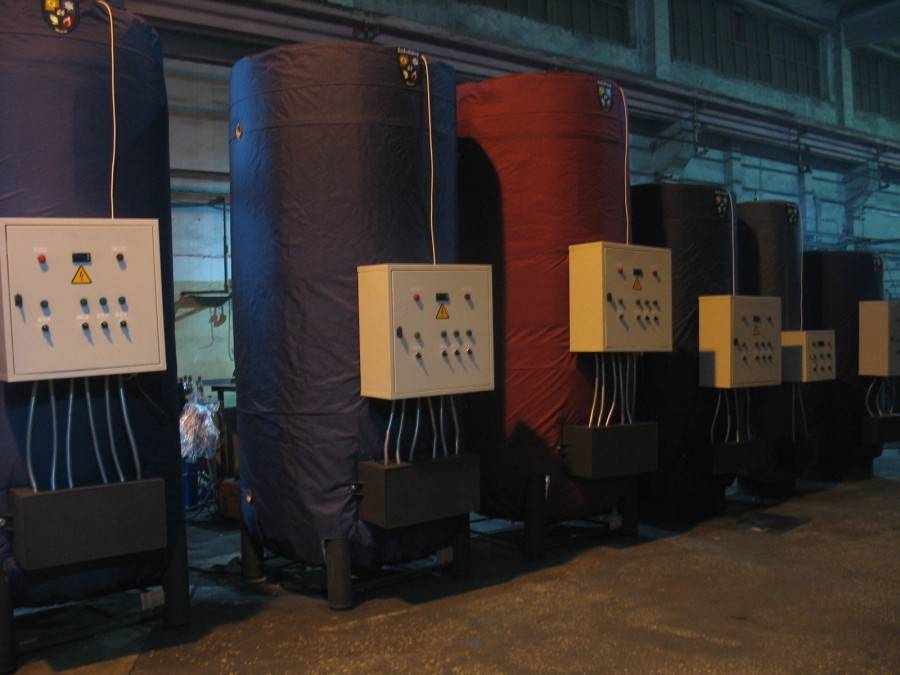

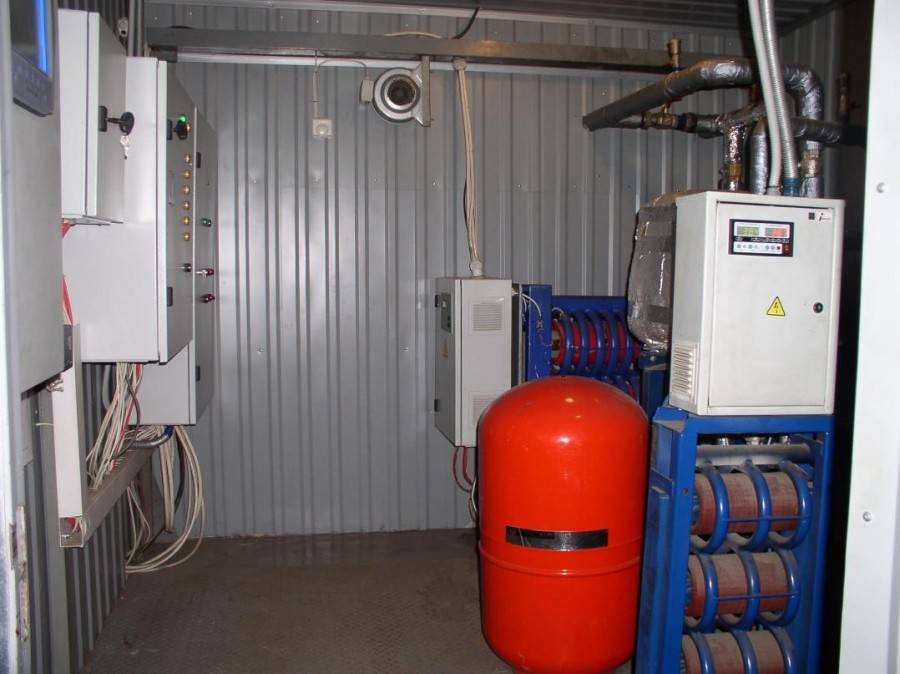

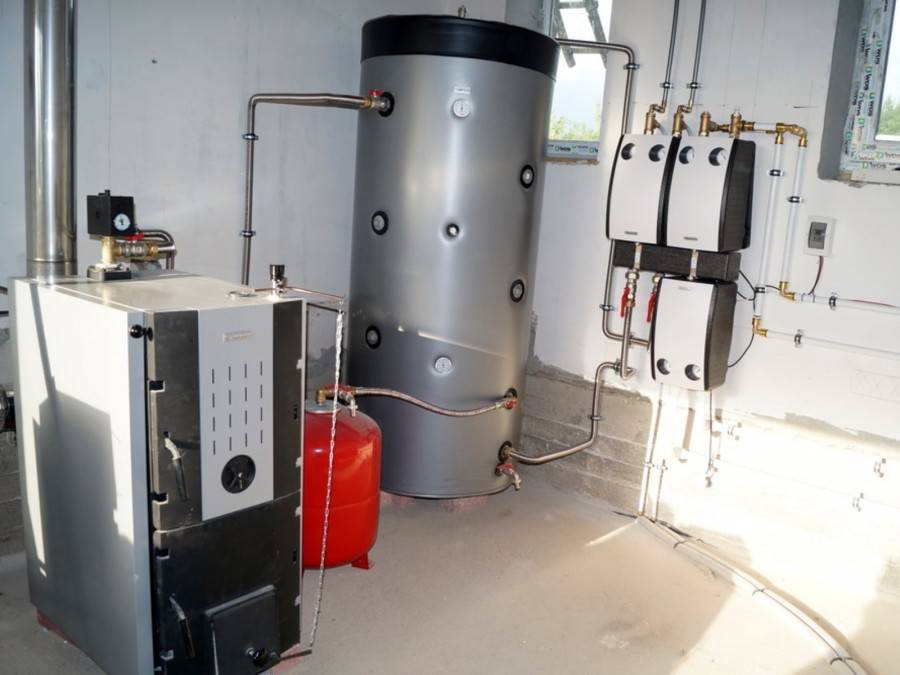

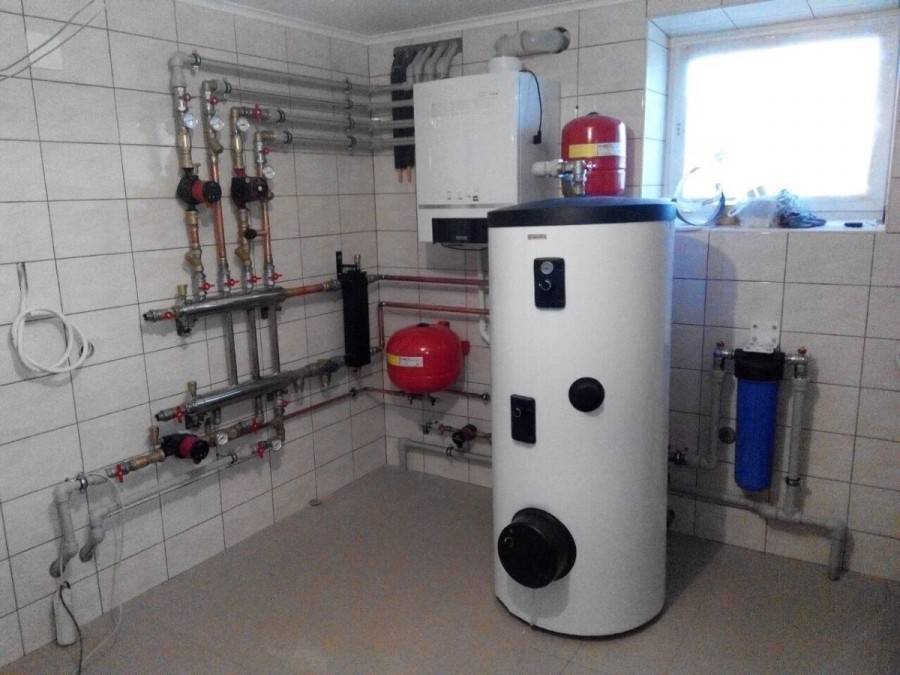

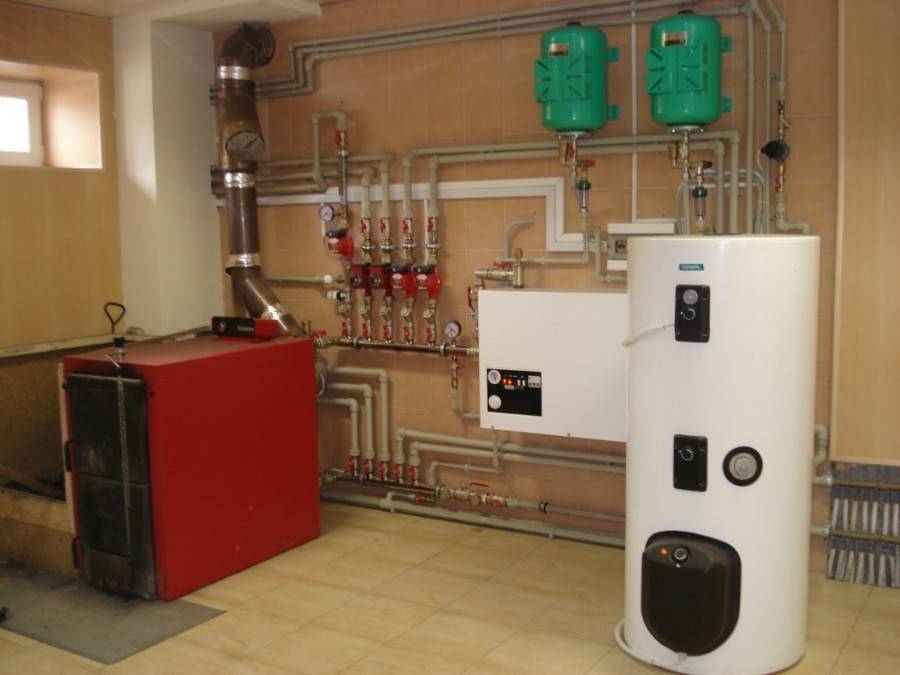

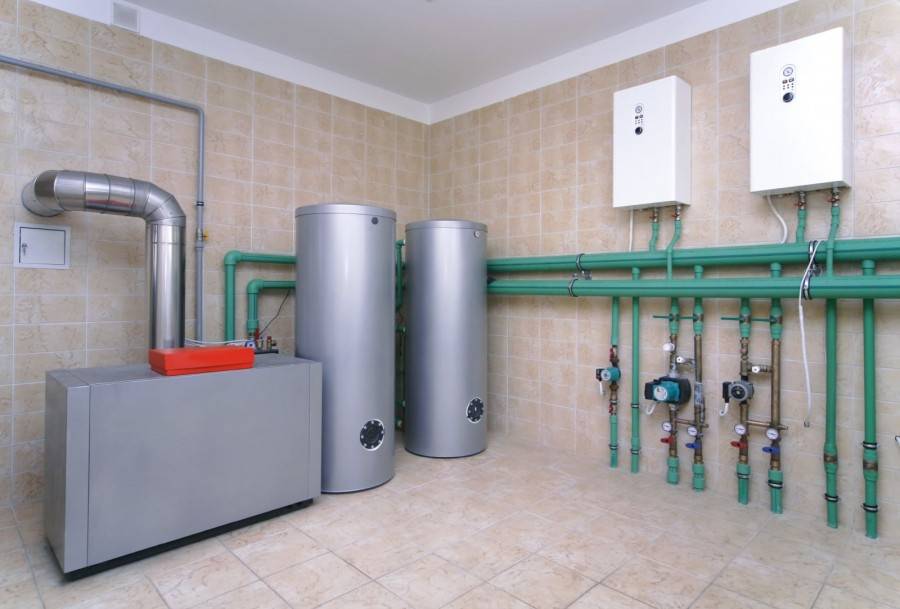

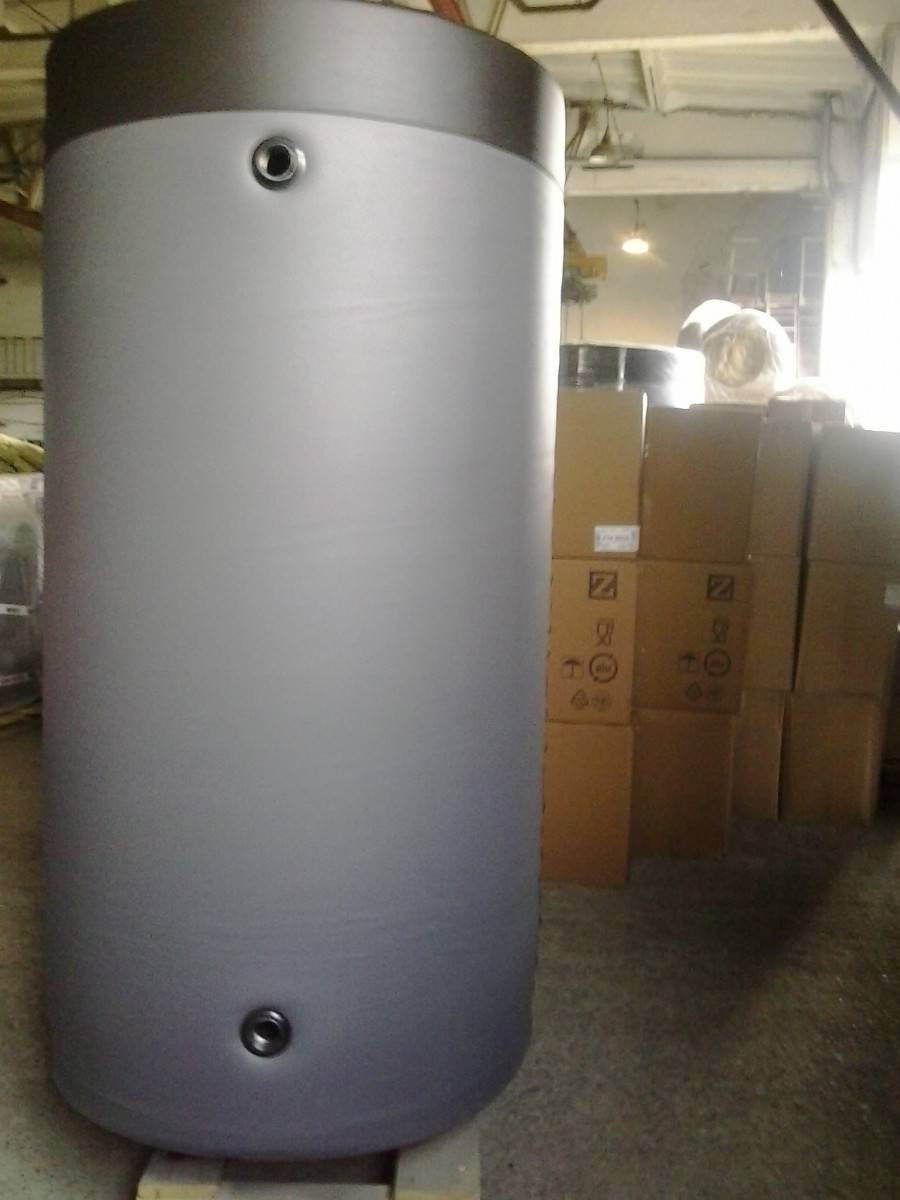

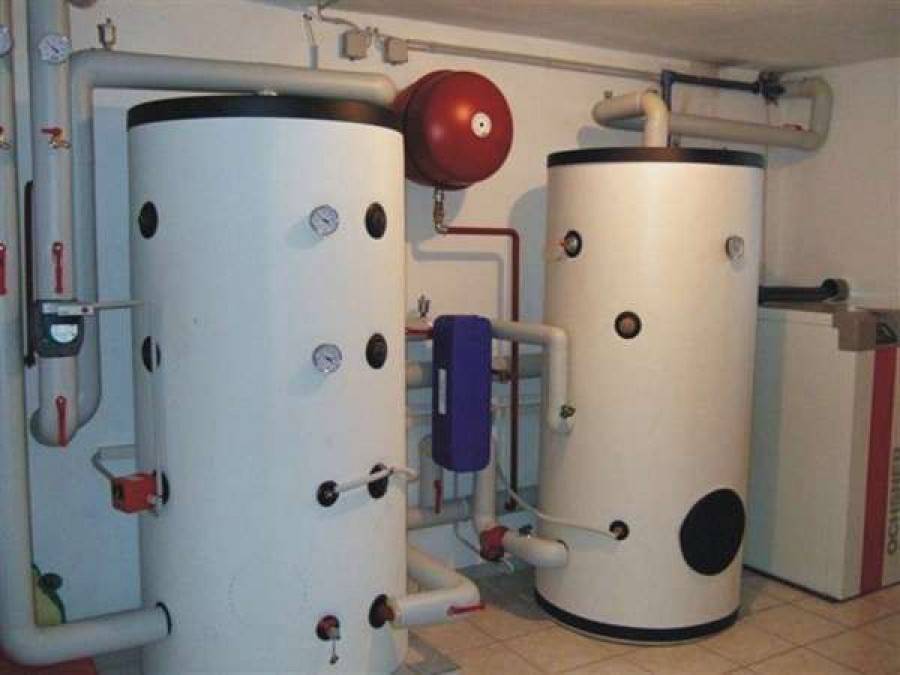

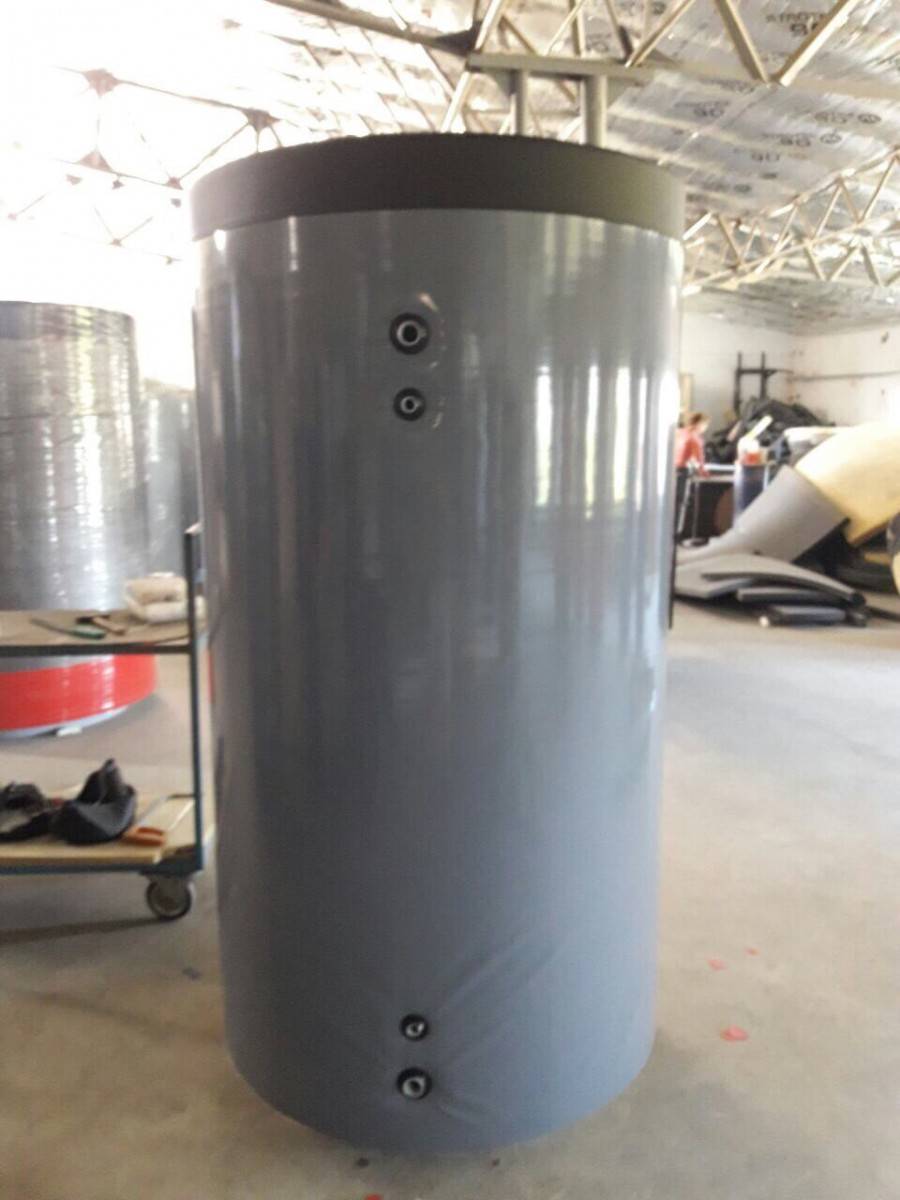

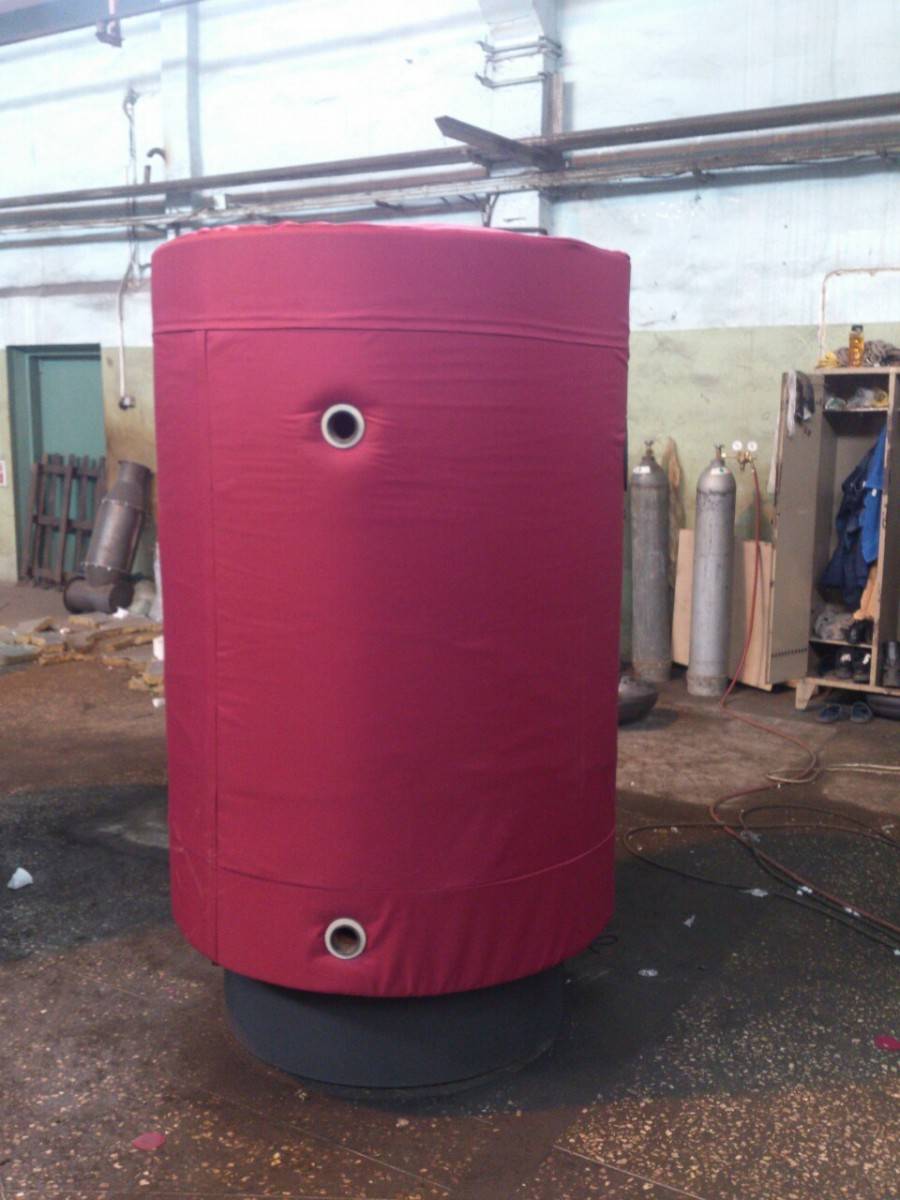

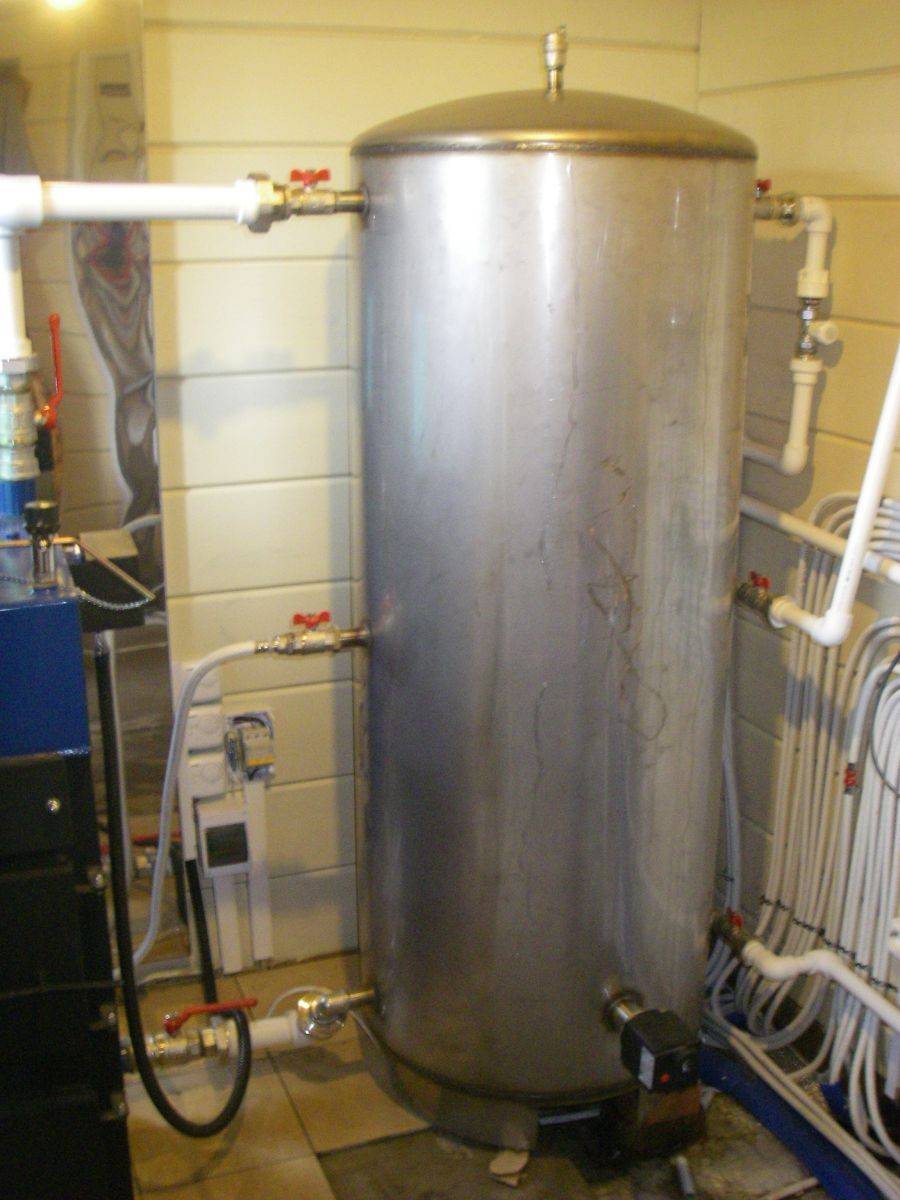

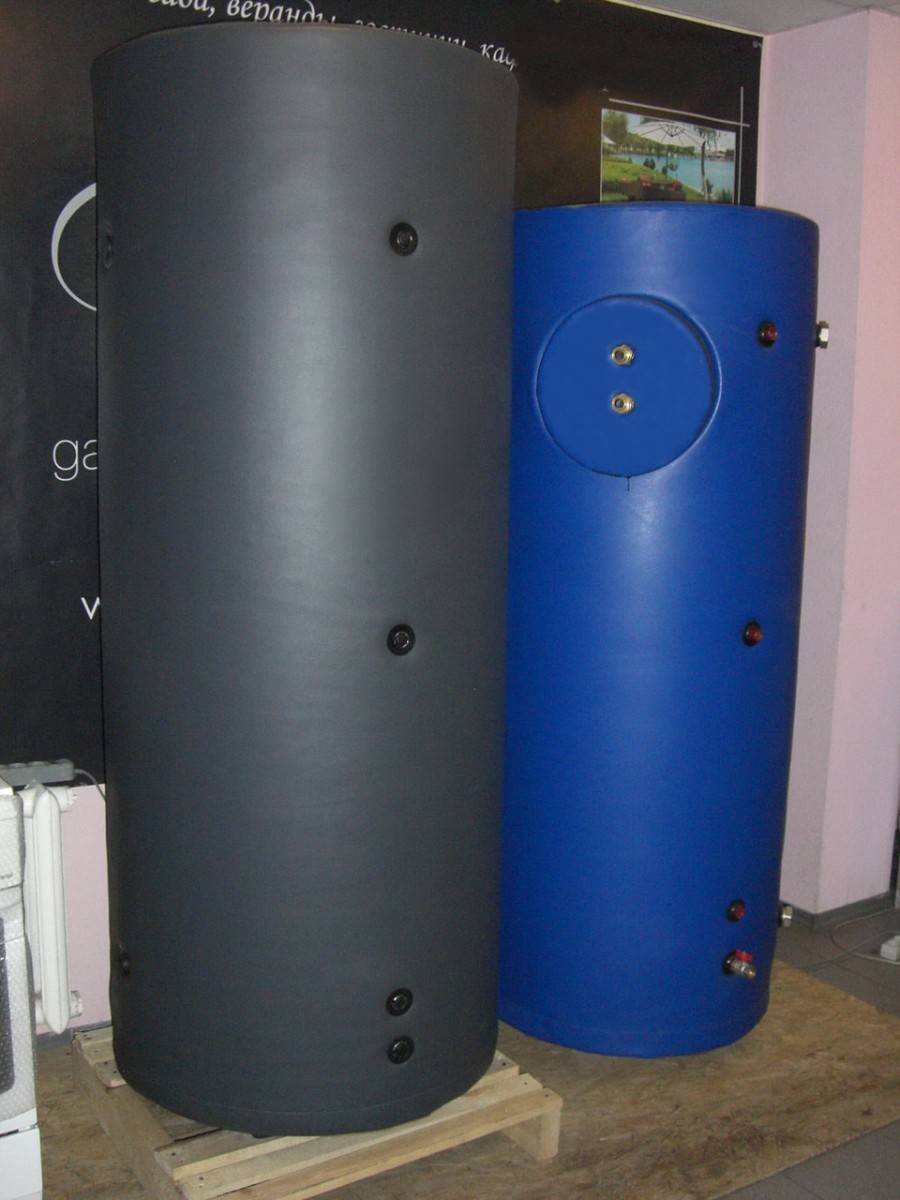

Фото теплоаккумуляторов для отопления

Также рекомендуем просмотреть:

• Котлы длительного горения
• Буржуйка своими руками
• Установка полотенцесушителя
• Как прочистить дымоход
• Подогрев водопровода от замерзания
• Дымоходы для газовых котлов
• Солнечный коллектор
• Отопление частного дома
• Печь своими руками
• Ливневая канализация
• Канализация в частном доме
• Водопровод на даче
• Трубы для отопления
• Вода в дом из колодца
• Камин своими руками
• Насос для скважины
• Монтаж дымохода
• Канализация своими руками
• Радиаторы отопления
• Печь шведка
• Теплый пол своими руками

Пожалуйста, сделайте репост

Что важно учитывать при покупке теплоаккумулятора

Перед покупкой теплового аккумулятора следует пробежаться своим внимание по следующим пунктам:

Габариты установки. Это самый важный момент, так как теплоаккумулятор вам придется затаскивать в дом, а потом устанавливать. Поэтому по размерам он должен проходить в дверные проемы, а также удачно поместиться в котельную.
Допустимое давление теплоносителя в баке накопителе

Перед покупкой важно уточнить информацию по поводу того, под каким давлением функционирует ваша система отопления.
Оптимальная и максимальная температура воды в контуре теплового аккумулятора. Особенно важно уточнять информацию в том случае, если в вашей системе циркулирует специальный антифриз

Тогда обычный аккумулятор для воды вам не подойдет, так как от более высокой температуры он можете потечь ила дать сбой в работе.
Материал изготовления. Это не менее важный нюанс, так как материала зависит качество функционирования, КПД и срок службы. Лучшими считаются модели из нержавейки, но стоят они, как правило, дороже агрегатов среднего ценового сегмента.

Еще важно обратить внимание на то, можно ли подсоединять к емкости дополнительное оборудование

Не ориентируйтесь сильно на цену, так как в этом случае вы можете выбрать дешевый и некачественный тепловой аккумулятор. Цена на теплоаккумулятор для отопления начинается от 10-15 тысяч рублей. Дешевле просто не стоит брать, так как вероятнее всего с этим баком будут трудности в будущем при эксплуатации.

Мы надеемся, что наша статья была для вас полезной и информативной, теперь вы знаете, что такое теплоаккумулятор для котлов отопления и как он устанавливается. Всего доброго!

Зачем нужен

Теплоаккумулятор представляет собой хорошо утепленный резервуар большой емкости, наполненный теплоносителем, водой. За счет высокой теплоемкости воды при нагреве всего объема в емкости аккумулируется значительный запас тепловой мощности, которую можно использовать по назначению в то время, когда котел не справляется или вовсе бездействует.

Это самое простое определение теплоаккумулятора, однако, назначение и область применения у него гораздо шире.

Теплоаккумулятор фактически повышает объем теплоносителя в контуре отопления, теплоемкость и соответственно инертность всей системы. Для нагрева всего объема потребуется больше энергии и времени при ограниченной мощности отопления, но и остывать аккумулятор будет очень долго. По необходимости горячая вода из аккумулятора может подаваться в контур отопления и поддерживать комфортную температуру в доме.

Чтобы оценить преимущества теплоаккумулятора, проще всего рассмотреть для начала несколько ситуаций:

• Твердотопливный котел лишь периодически подогревает воду. В момент розжига мощность минимальна, во время активного горения мощность возрастает до максимума, после прогорания закладки она вновь спадает и так цикл повторяется. В итоге температура воды в контуре постоянно колеблется в достаточно большом диапазоне;
• Для получения горячей воды требуется установка дополнительного теплообменника или внешнего бойлера с косвенным нагревом, что существенно сказывается на работе контура отопления;
• К системе отопления, построенной вокруг твердотопливного котла, подключить дополнительные источники тепла предельно сложно. Потребуется сложная развязка, желательно с автоматическим управлением;
• Твердотопливный котел, даже длительного горения, постоянно требует внимания пользователя. Стоит пропустить время закладки новой порции топлива, как теплоноситель в контуре отопления уже начинает остывать, как и весь дом;
• Часто максимальная мощность котла бывает избыточной, особенно весной и летом, когда не требуется максимальная отдача.

Решением для всех вышеперечисленных ситуаций становится теплоаккумулятор, притом бескомпромиссным и самым доступным в плане реализации и стоимости. Он выступает в роли узла развязки между твердотопливным котлом и контуром (-ами) отопления и отличной базовой площадкой для включения дополнительных функций.

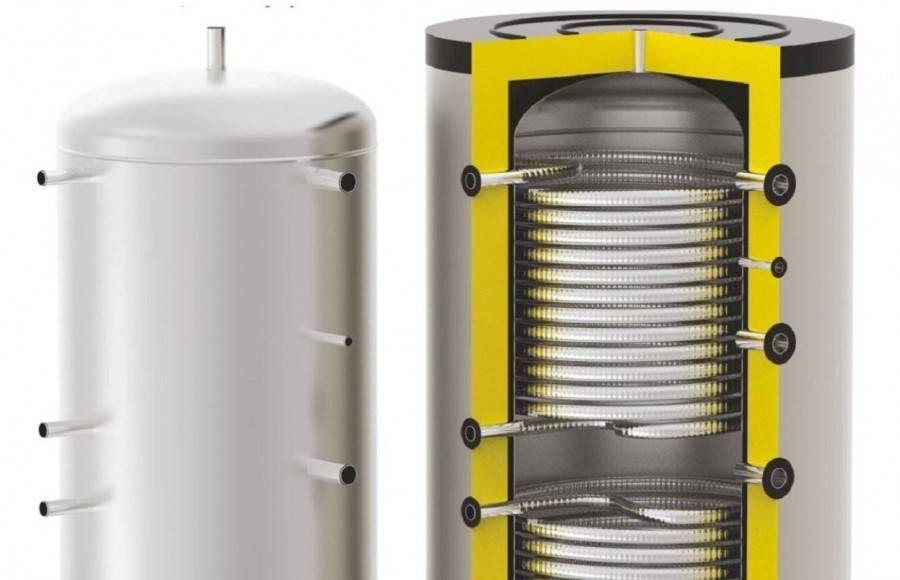

По конструкции теплоаккумулятор может быть:

• «пустым» – простая утепленная емкость с прямым подключением;
• со змеевиком или регистром труб в качестве теплообменника;
• со встроенным бойлерным баком.

С полным «обвесом» теплоаккумулятор способен:

• Накапливать и сохранять значительный объем тепловой энергии, в первую очередь избыточную, с последующей отдачей его в контур отопления. Даже если пропустить одну или две заправки дров, и котел остановится, температура в доме опустится всего на пару градусов. Для электрокотлов есть возможность установить расписание, по которому трата электроэнергии будет происходить только ночью по сниженному тарифу, тогда как днем тепло будет поступать от теплоаккумулятора;
• При наличии нижнего теплообменника – подключать дополнительные источники тепла, солнечный коллектор, запасной котел, работающий на газу или дизтопливе, геотермальный тепловой насос;
• С вмонтированными ТЭНами использоваться в качестве запасного источника тепла на случай, если твердотопливный котел не работает или отключен для профилактики и ремонта;
• При наличии верхнего теплообменника – для подключения контура ГВС или бойлера косвенного нагрева. Некоторые модели теплоаккумуляторов вместо теплообменника снабжаются готовым бойлером, размещенным внутри основной емкости;
• Реализовать дополнительную защиту в системах с принудительной циркуляцией на случай отключения электроэнергии, не допуская перегрева воды в котле. Рассматривая емкость как узел гидроразвязки, его можно подключить по смешанной схеме с котлом, выше него и трубами большего диаметра для поддержания естественной циркуляции. В это же время раздача по радиаторам будет осуществляться насосом в принудительном порядке. Даже если электричество отключено или циркуляционный насос вышел из строя, то вода в котле не закипит, а будет циркулировать в малом контуре, завязанном на теплоаккумуляторе.

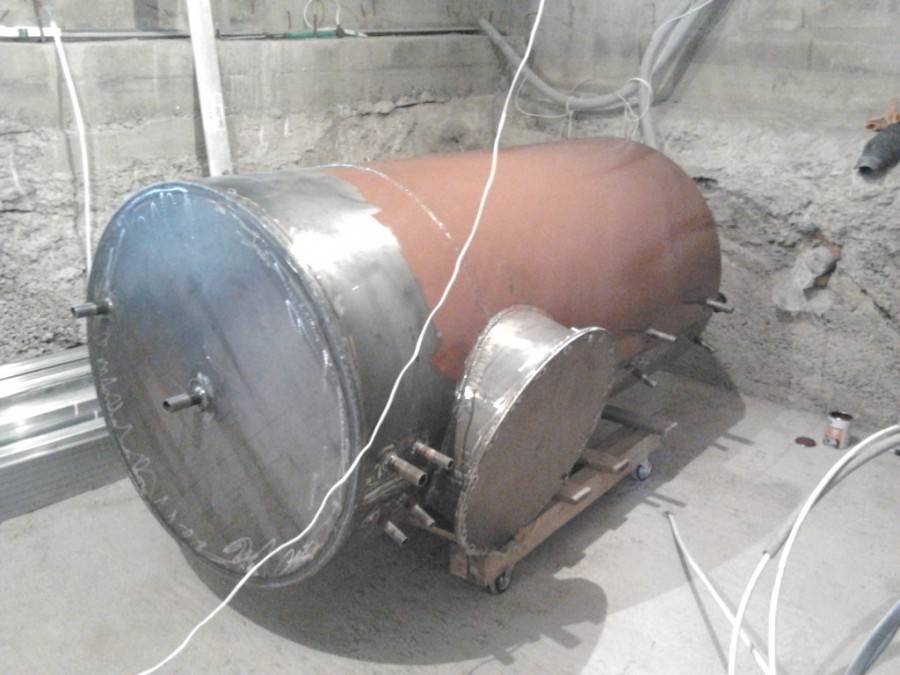

Теплоаккумулятор своими руками: схемы и описание процесса

В случае принятия решения о создании теплового аккумулятора своими руками, необходимо:

1. Выполнить расчёт объёма ёмкости.
2. Определить подходящую конструкцию — ёмкость может быть цилиндрической или прямоугольной.
3. Заготовить необходимые материалы и комплектующие.
4. Собрать и проверить устройство на герметичность.
5. Подключить ёмкость к системе отопления.

От объёма резервуара будет зависеть, сколько продержится тепло в помещении в период отключения котла. На фото представлен расчёт объёма для помещения в 100 м²:

Оптимальным накопителем для сохранения разогретого теплоносителя будет цилиндрическая ёмкость с выпуклыми днищами. Такая форма позволяет хранить довольно большой объём воды. Такие ёмкости можно изготовить только в заводских условиях.

Домашний мастер значительно облегчит задачу, если изыщет возможность и будет использовать уже готовую ёмкость. Для этого можно использовать:

1. Баллоны для хранения и транспортировки газа.
2. Неиспользуемые ёмкости, которые, предназначены для эксплуатации под давлением.
3. Ресиверы, которые были установлены в пневматическую систему железнодорожного транспорта.

Но, разумеется, допустимо использование и самодельных баков. Для их изготовления применяют листовой прокат толщиной не менее 3-х мм. Внутри ёмкости располагают 8–15-метровую медную трубку, диаметром 2–3 см, предварительно согнутую в спираль. Сверху резервуара размещают патубок для отвода горячей воды, а снизу такой же для холодной. Каждый снабжают краном для обеспечения контроля поступления жидкости.

Нормальная работа теплового накопителя основана на движении горячего и холодного теплоносителя внутри, время «зарядки» аккумулятора. Оно должно осуществляться строго по горизонтали, а в момент «разрядки» —  по вертикали.

Для обеспечения такого движения необходимо обеспечить выполнения нескольких простых правил:

1. Контур котла требуется подключить к аккумулирующей ёмкости через циркуляционный насос.
2. Отопительную систему снабжают рабочей жидкостью с применением отдельного насосного агрегата и смесителя, в состав которого включён трехходовой клапан — он отбирает из накопителя требуемый объём воды.
3. Насосный агрегат, который устанавливают в контуре котла, по эффективности не может уступать узлу, подающему рабочую жидкость к приборам отопления.

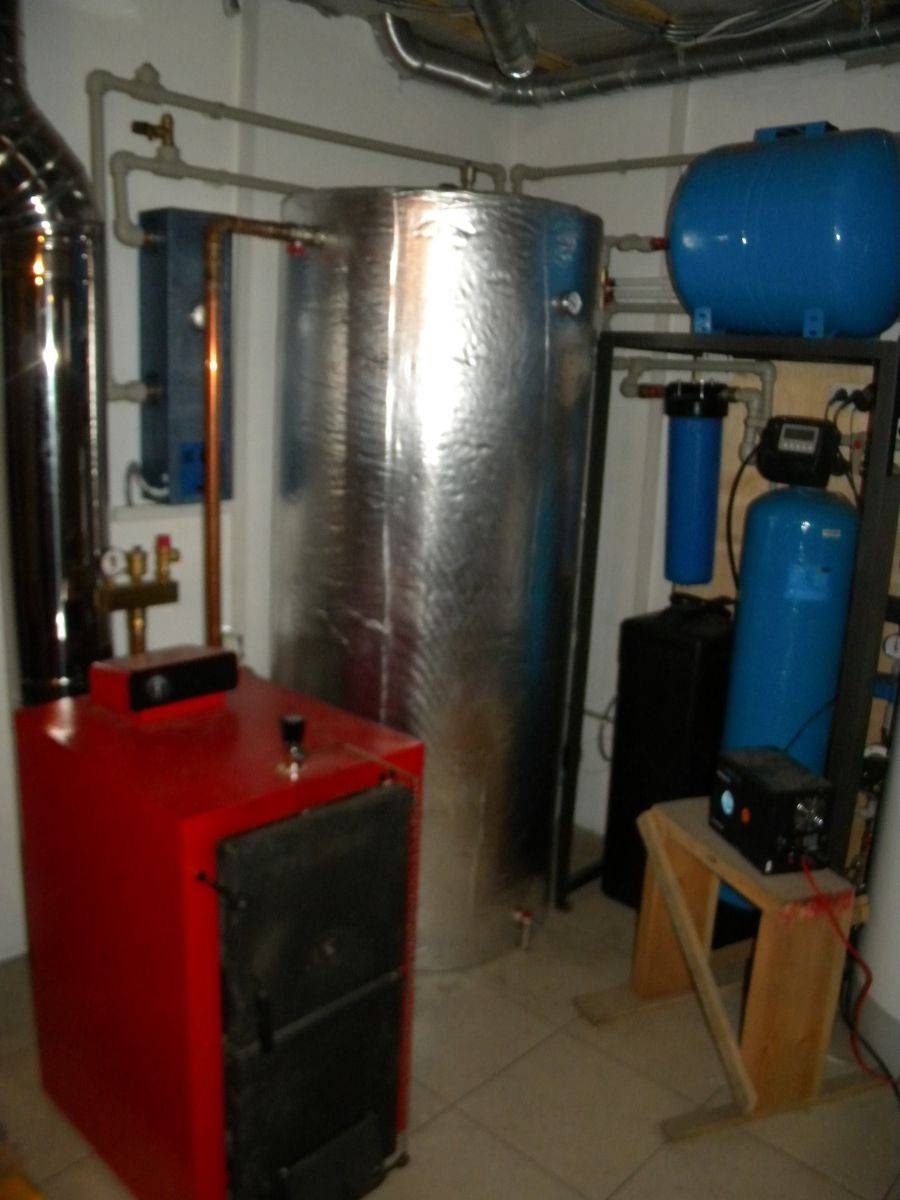

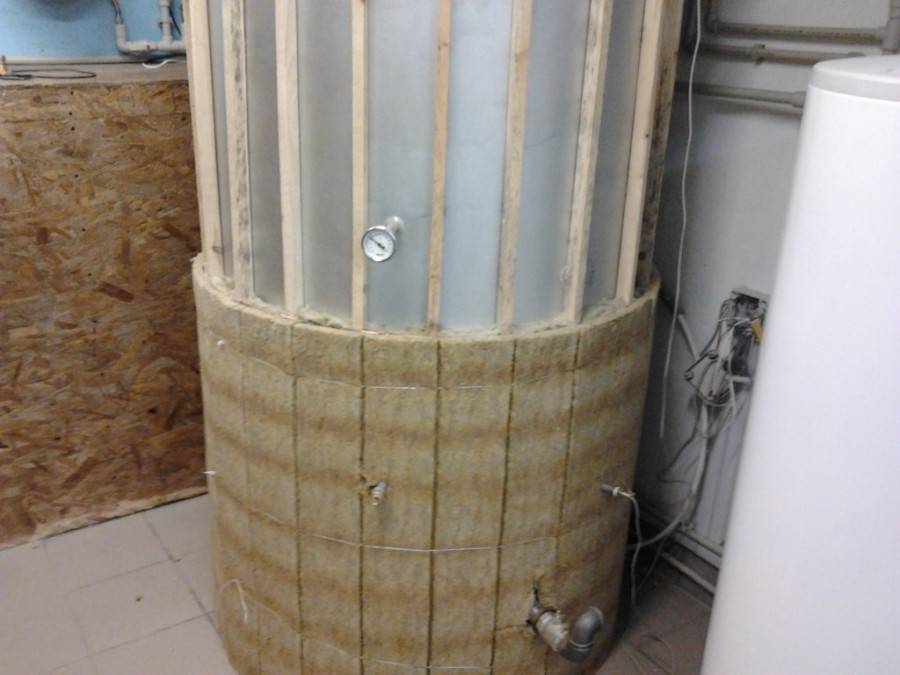

Утепление теплоаккумулятора

Как утепляют ёмкости? Для решения этой задачи оптимальным вариантом считают базальтовую вату, толщина которого равняется 60–80 мм. Пенопласт или экструдированный пенополистирол использовать не рекомендуется. Ещё одна причина, по которой используют вату — её пожарная безопасность. Теплоизоляцию устанавливают между ёмкостью и металлическим кожухом, который изготавливают из листового проката — его необходимо покрасить.

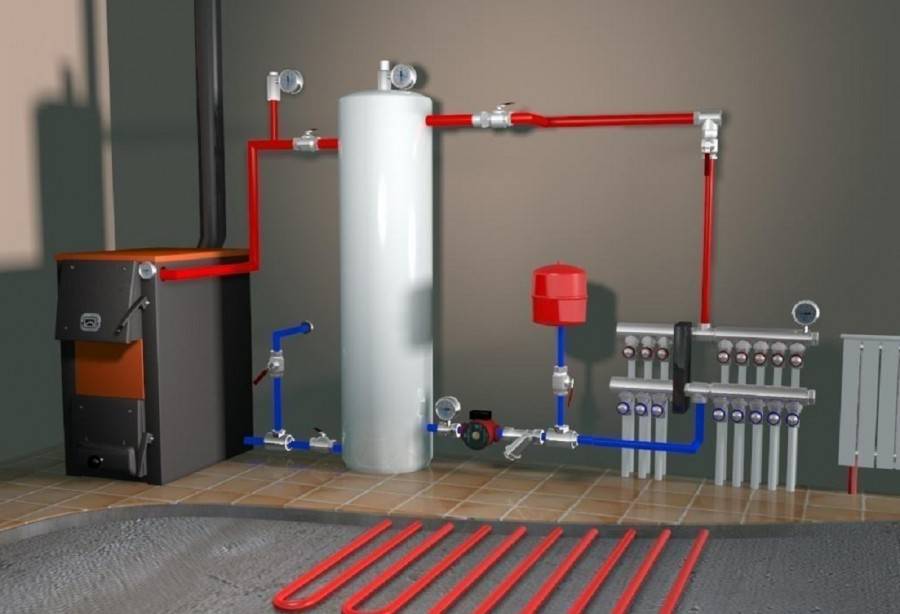

Как работает система отопления с теплоаккумулятором

Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.

Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.

• ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
• затем вода поступает по трубам в радиаторы;
• обратка возвращается в ТА, а затем сразу в котел.

Хоть аккумулятор тепла для системы отопления – это единый сосуд, из-за его больших размеров направление потоков вверху и в низу отличаются.

Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.

После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.

Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:

• увеличивается время прогрева помещения;
• больший объём контура, что делает заполнение его антифризом дороже;
• более высокие расходы на монтаж.

Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.

В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:

• ГВС;
• низкотемпературного отопления (теплый пол).

Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.

В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:

Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.

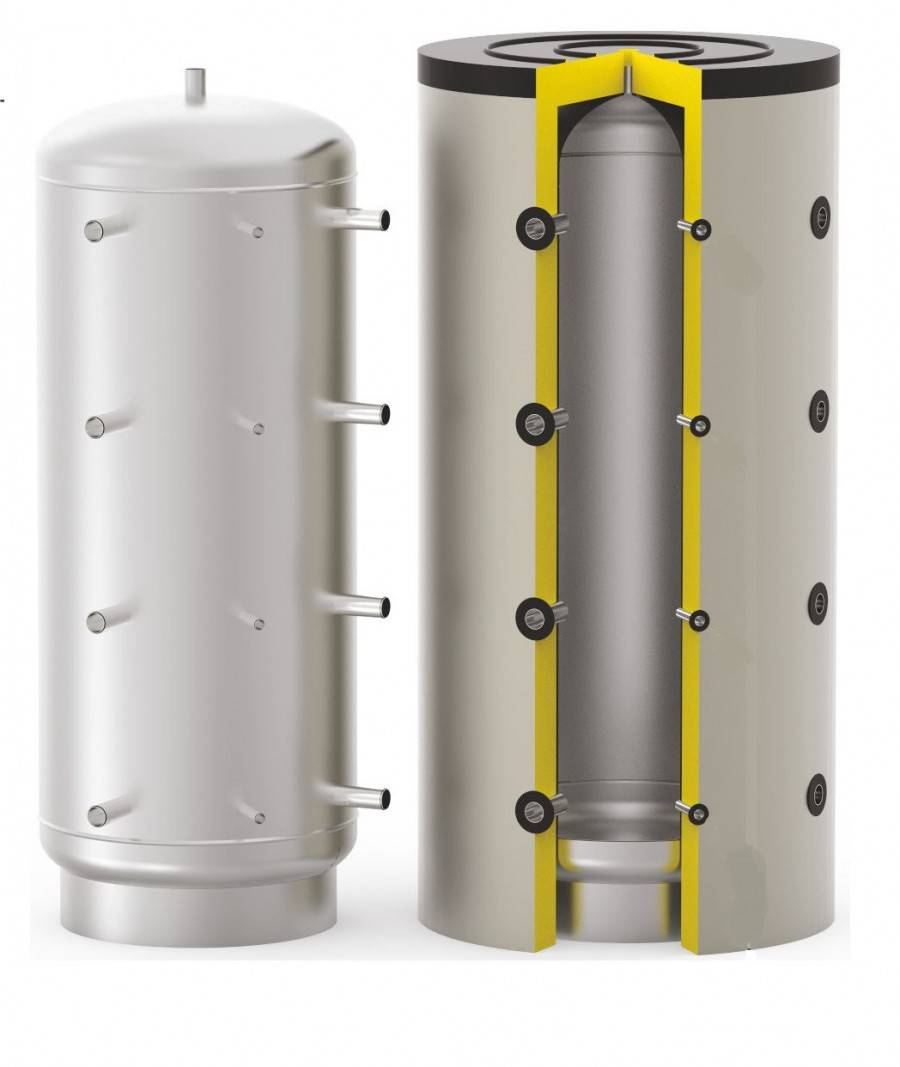

Как устроен?

Это большого объема резервуар, имеющий эффективную термоизоляцию, подключаемый между контурами источника (или нескольких) тепла и системой отопительной.

Наиболее простой теплоаккумулятор состоит из:

• бака большой емкости, располагаемого вертикально, и снабженного четырьмя патрубками, находящимися по обе стороны – по два с каждой;
• подключают 2 из них к КТТ;
• еще 2 (с противоположной стороны) — к контуру отопительной системы.

Загрузив топливо, контур разжигают, а насос циркуляционный (Nk) через теплообменник начинает перекачивать воду, выступающую в роли теплоносителя. Холодной она подается в нижнюю часть, а в верхнюю поступает уже подогретой до определенной температуры.

В баке не происходит ее перемешивания благодаря разным показателям плотности ее в горячем и уже остывшем состоянии. Во время, когда прогорает полностью закладка, теплоносителем заполняется ТА.

Вся топливная потенциальная энергия затем преобразуется в тепловую, скапливающуюся в ТА, за исключением потерь, предусмотренных для котла расчетным КПД.

Рекомендации по изготовлению

Если требуется сделать аккумулирующую емкость с нуля, то лучше всего для этой цели использовать обычный листовой металл толщиной 2 мм. Варить бак можно и из нержавейки, но вовсе не обязательно, так как подобный материал обойдется очень дорого. Для удобства последующего утепления и простоты изготовления емкость лучше делать прямоугольной формы. Зная объем бака, легко рассчитать его габариты в соответствии с условиями его монтажа в котельной.

В некоторых случаях нет смысла варить емкость с нуля, можно сделать водяной теплоаккумулятор из бочки. Хорошо подойдет железная бочка большой вместительности, в нее потребуется врезать два патрубка для присоединения к системе. Пластмассовые бочки применять рискованно из-за высокой температуры воды, разве что на маркировке изделия будет указана максимальная температура содержимого до 100 ºС.

Такое же предостережение мы даем тем домашним умельцам, что мастерят теплоаккумуляторы из еврокуба. Конечно, это очень удобный способ, но данная пластмассовая емкость рассчитана на максимальную температуру не более 70 ºС. Поэтому еврокуб подойдет в качестве накопительного бака, работающего с теплыми полами, где температура теплоносителя редко превышает 50 ºС, для радиаторных систем он не годится.

Принцип работы

В основе принципа работы теплового аккумулятора лежит высокая теплоемкость воды. Описать его можно следующим образом:

• Трубопровод котла подключается к верхней части бака, в которую поступает горячая вода – максимально нагретый теплоноситель
• Внизу располагается циркулирующий насос, который выбирает холодную воду и пускает по системе отопления обратно в котел
• Очень быстро остывшая ранее жидкость сменяется вновь нагретой

Когда котел прекращает работать, вода в трубопроводных магистралях системы отопления начинает постепенно остывать. Циркулируя, она попадает в бак, в котором начинает выдавливать горячий теплоноситель в трубы. Таким образом, обогрев помещений будет продолжаться определенный временной промежуток.

Функции, которые выполняет теплоаккумулятор

Современные тепло накопительные устройства – сложные аппараты, которые выполняют не одну полезную функцию:

1. Способны обеспечивать дом горячим водоснабжением
2. Стабилизируют температурный режим в помещениях
3. Позволяют увеличить КПД систем отопления до максимально возможного, снижая денежные затраты на топливо
4. Способны объединять более одного источника тепла в общий контур и наоборот
5. Накапливают избыточную энергию, вырабатываемую котлом

Несмотря на все положительные функции, которые выполняет тепловой аккумулятор в системе отопления, он имеет два существенных недостатка:

• Ресурс воды напрямую зависит от вместимости установленного бака, тем не менее он остается ограниченным и имеет быстрое свойство заканчиваться. Будет не лишним дополнительная система подогрева из вне
• Из первого недостатка плавно появляется второй: более ресурсоемкие установки требуют большой свободной площади для их размещения, например, отдельного помещения в виде котельной

В дополнение советуем прочитать наше руководство по сборке солнечного коллектора своими руками
