Порядок замены ТЭН и анода в водонагревателе Ariston

Неисправность бойлера

Если магниевый анод заменяется периодически (усредненно – 1 раз в год), то электронагреватель меняется на новый только по мере поступления такой необходимости. Это значит, что, когда водонагреватель перестает работать, причиной тому может быть неисправность ТЭНа. Наиболее частые ситуации:

• Вода не нагревается при включенном индикаторе питания.
• Срабатывает автоматическое выключение бойлера при попытке начать работу.

Перед заменой нагревателя исключаются другие варианты. После снятия крышки оборудования мультимером проверяется на работоспособность термостат. Если с ним все в порядке, проверяется ТЭН. Мультимером определяется внутреннее сопротивление нагревательной спирали этого элемента. Значение не соответствует нужному – неисправный нагреватель требуется заменить. Также замена обязательна при обнаружении пробоя в изоляции.

Установить новый ТЭН несложно, если следовать инструкциям, приведенным ниже. Они универсальны, подходят для работы со многими моделями бойлеров разных производителей. Наиболее часто встречающиеся отличия рассмотрим на примере популярных модификациях оборудования.

Замена магниевого анода в водонагревателе

Во время работы магниевый анод для водонагревателей различных марок, и Аристона в том числе, способен быстро разрушаться, поэтому его следует периодически менять. Если не делать этого, то срок службы устройства будет зависеть от следующих факторов:

• толщины и материала стенок емкости;
• состояния внутреннего покрытия;
• качества воды;
• температурного режима.

Анод для водонагревателей Аристон и других компаний требует замены, если его износ составляет более 60%. Обычно такое случается через каждые 15–18 месяцев эксплуатации. В процессе замены основная сложность заключается в том, что длина анода равняется размеру бака. Перед тем как его заменить, необходимо уточнить, будет ли достаточным расстояние под устройством для проведения монтажа.

В некоторых моделях бак является настолько большим, что приходится осуществлять демонтаж водонагревателя для замены стержня. Некоторые изготовители выпускают магниевые аноды, которые состоят из коротких кусочков и собирающиеся на шпильках.

Определившись с размером и видом детали, приступают к замене анода в водонагревателе. Для этого необходимо соблюдать следующие моменты:

Сначала нужно отсоединить бойлер от питания. Если он просто подключен в розетку, то достаточно вытащить вилку. При использовании автомата необходимо при помощи индикаторной отвертки убедиться, что он разъединяет фазу, а не ноль.
После этого сливают горячую воду и перекрывают подачу холодной, применяя для этого тройник с краником.
Далее отсоединяют термостат и снимают блок с ТЭНом

При этом нужно действовать очень осторожно, ставя под бойлер тазик. Если устройство не было заранее отключено, то остатки жидкости способны ошпарить руки.
Теперь необходимо очистить ТЭН от накипи

Согласно отзывам, аноды к водонагревателям Ariston и других компаний, которые эксплуатировались дольше необходимого срока, могут практически полностью распадаться. Поэтому нужно аккуратно выкрутить плоскогубцами то, что от него осталось.
Затем нужно установить новый анод. К слову, магниевый стержень в водонагревателях Ariston можно заменить на другой. В этом случае основным требованием считается диаметр шпильки.
Нужно проверить прокладку блока и при необходимости заменить ее на новую.

После этого следует прикрепить ТЭН на место. Болты нужно закручивать каждый понемногу, чтобы не деформировать и не перекосить фланец и создать на уплотнителе равномерное усилие.
Бак наполняют, предварительно открыв на смесителе горячую воду, чтобы смог выходить из емкости воздух.
Если соединение было проведено герметично, то прикрепляют термостат и приступают к эксплуатации водонагревателя.

Таким образом, роль магниевого анода для водонагревателя Ariston и других марок невероятно велика. Этот небольшой стержень гарантирует подачу чистой воды и продлевает срок эксплуатации водонагревателя. Главное – это следить за его состоянием и вовремя менять на новый. В результате даже недорогой бойлер способен прослужить очень долго.

Устройство водонагревателя Thermex®.

По сути, это просто металлический термос с ТЭНами и «мозгами», которые подключены к водопроводу и электричеству. Более подробную информацию ищите на просторах Интернета. Привет всем! Эта статья научит Вас остерегаться сервисных центров и возможно производить ремонт и профилактику водонаревателей. Полгода назад у моих родственников во время эксплуатации вертикального плоского электрического водонагревателя фирмы Thermex, объемом 80 литров, произошло срабатывание встроенного УЗО.

Все картинки можно увеличить для просмотра просто кликнув на них.

Раз срабатывает УЗО — значит имеется ток утечки. Что-то где-то пробило на «корпус» устройства.

Не долго думая, родственник отвозит данный водонагреватель в сертифицированный сервисный , что находится в здании КСК ЗММК по ул. Пр. Строителей, г. Улан-Удэ, на ремонт. Ремонт был произведен в сжатые сроки. Согласно выданной квитанции выяснилось что была произведена замена ТЭНа мощностью 1300 Вт. Стоимость запасных частей и работа составили 3000 рублей, гарантия 3 месяца.

Вроде все нормально, все подключили, все работает, однако прошло полгода и опять та же проблема. Теперь попросили меня посмотреть.

Замена

Магниевый анод защищает железо от окисления, перетягивая кислород на себя. Таким образом, в процессе эксплуатации он постепенно окисляется сам, растворяясь и разрушаясь.

Чтобы защита не ослабевала, периодически электрод необходимо менять.

Большинство производителей рекомендуют производить замену анода один раз в год.

Но срок этот может сильно варьировать в зависимости от того, насколько интенсивно используется прибор, сколько литров воды перегоняется через него за сутки, неделю.

Еще очень весомый фактор — жесткость воды. Чем больше в воде катионов водорода, чем ниже ее pH, тем интенсивнее происходит окисление металла. Дополнительно разрушающее влияние оказывают механические частицы, которые царапают поверхность корпуса водонагревателя и электрода, снижая его ресурс.

Персональные сроки службы электрода вычисляются эмпирическим путем — первое время состояние магниевого анода проверяется каждые 4-5 месяцев. Выяснив, сколько времени у вас служит электрод, можно сократить количество проверок.

Проверка выполняется следующим образом:

1. Бойлер отключается от электросети.
2. Сливается горячая вода.
3. Перекрывается подача воды в водонагреватель.
4. Бойлер опустошается.
5. Вывинчивается ТЭН — чаще всего магниевый анод установлен на нем.
6. Оценивается состояние электрода, при необходимости он свинчивается и на его место прикручивается новый.
7. ТЭН и емкость чистится от грязи, ржавчины.
8. Конструкция собирается в обратном порядке.

Контроль за состоянием и периодическая замена жертвенного анода — небольшая забота, которая позволяет многократно увеличить срок службы нагревательного прибора.

Стоимость этого элемента в 150-700 рублей ничтожно мала в сравнении с ценой самого бойлера. При этом не стоит забывать, что ржавение емкости заканчивается ее протеканием, что может привести к затоплению соседей. В итоге попытка сэкономить на небольшом электроде способна обернуться многотысячными потерями.

Для чего в водонагревателе нужен магниевый анод, как его заменить?

Производители советуют раз в год менять магниевый анод для водонагревателя

Чтобы понять важность этой процедуры, разберемся, для чего нужен этот элемент в бойлере

Бак бойлера изготовляют из нержавеющей стали или покрывают изнутри эмалью. Делается это, чтобы он проработал как можно более долгий срок и не разъедался ржавчиной. Но при этом есть факторы, из-за которых все же начинает происходить окисление.

Бак водонагревателя состоит из двух частей, сваренных друг с другом. Если качество соединения невысокое, то в этих местах он начинает разрушаться. Также эмалевое покрытие со временем разрушается от постоянного расширения и сжатия от изменения температуры.

Чтобы разобраться какую основную функцию выполняет магниевый анод, следует вспомнить курс физики. Стальной бак бойлера и медный ТЭН образуют друг с другом гальваническую пару. Погруженные в воду они подвергаются коррозии, особенно анод, которым является бак.

Когда магниевый анод разрушается, его заменяют на новый. Причем со временем появляется все больше микротрещин на стенках бака, и реакция происходит активнее. Поэтому, в дальнейшем приходится производить замену все чаще. Зато это позволяет в несколько раз продлить срок службы вашего водонагревателя.

Также, если в бойлере стоит магниевый анод, то меняется химический состав накипи на ТЭНе. Она становится рыхлой и ее намного легче очистить.

Процедура замены анода состоит из следующих этапов:

Отключаем аппарат от электросети. Все операции следует проводить при выключенном бойлере. Для этого вытаскивается вилка и отключается автомат, к которому ведет кабель от розетки. Все равно следует пробником проверять наличие напряжения на контактах при разборке.
Сливаем воду. Чтобы сделать это наиболее быстро, отключаем воду на входе в квартиру и откручиваем шланги вода и вывода воды. После этого откручивается обратный клапан, и из этой трубы будет выливаться вода. Контролировать напор воды можно краном на выводящем патрубке, или закрывая отверстие рукой, если он отсутствует.
В бойлерах фирмы Gorenje магниевый анод находится в верхней части. Если над аппаратом есть свободное пространство, и он не висит впритык к потолку, просто поддеваем небольшую крышку, убираем теплоизоляционную пену и выкручиваем втулку, на которой расположен анод. Если пространства над бойлером нет, придется предварительно снять корпус и производить замену внизу. Если демонтировать устройство крайне трудно, можно просто прикрутить новый анод к терморегулятору медной проволокой.
Снимаем декоративную пластиковую крышку снизу устройства. Для этого откручиваем болты крестовой или плоской отверткой и поддеваем крышку, чтобы освободить защелки. Запоминаем расположение проводов (можно его сфотографировать) и отключаем их.
Вытаскиваем ТЭН вместе с анодом. В бойлерах Термекс, Электролюкс, Поларис и Aeg ТЭН расположен на фланце, который накрыт шайбой, закрепленной шестью гайками. Аккуратно откручиваем гайки, которые со временем окисляются. Вытаскиваем фланец, на котором расположен нагревательный элемент и анод.

В бойлерах Ariston и некоторых моделях фирмы Поларис, для снятия ТЕНа следует открутить гайку и убрать крепящий уголок. Чтобы снять нагревательный элемент, его сначала нужно засунуть внутрь бака, а после этого боком вытащить. В некоторых моделях Аристон ТЭН расположен на металлической основе, которая выкручивается разводным ключом.
Анод выкручивается из подставки и покупается аналогичный

Важно купить деталь с такой же резьбой. Например, в водонагревателе Thermex Flat Plus IF 100V диаметр резьбы М4

Длина не так важна, главное, чтобы он вместился в корпус.
После замены анода сборка проводится в обратном порядке. Перед тем, как ставить защитную крышку важно открыть краны и наполнить аппарат, чтобы проверить все узлы на протечку. Не включайте водонагреватель в сеть, пока он не заполнится водой.

Чем больше оказался разрушен анод, тем сильнее он защитил ваш бак от коррозии. Вот зачем стоит регулярно производить его замену.

Инструкция по замене анода в водонагревателе Термекс изложена в видео:

ТЭНы для котлов отопления

В продаже есть ТЭН для котла отопления. Нагревательный элемент установлен в отопительном оборудовании производителем в заводских условиях. Выбирать новый электронагреватель придется только в случае его поломки или при необходимости увеличения мощности котла. При этом есть две разновидности греющих элементов: одни устанавливают в промышленном оборудовании, а другие – в котлах бытового назначения.

Виды, преимущества и недостатки

Нагреватели для отопительного оборудования бывают блочного и патронного типа. Как правило, используют блочные конструкции, в которых на одном основании закреплено несколько трубок. В итоге нагрузка на каждый элемент меньше, а скорость передачи тепла выше. Эти приборы встраивают в бытовые котлы или дополнительно подключают к отопительной системе. Поскольку мощность такого ТЭНа довольно высокая, нужно тянуть к котлу отдельную проводку, которая выдержит подобные нагрузки.

По конструктивным особенностям выделяют следующие виды электронагревателей для котлов:

• с гладкой поверхностью элементов;
• оребренные устройства с шайбами и прижимными гайками;
• одноконцевые агрегаты подходят для электрических котлов отопления (они напоминают кипятильник);
• двухконцевые устройства имеют особые контакты, которые крепят на двух концах трубчатого элемента.

Преимущества электротэнов для отопительных котлов состоят в их экономичности, возможности обогрева дома и обеспечения ГВС. Устройства не выделяют вредные выбросы во время работы. Они компактные и мало весят, поэтому не увеличивают вес нагревательного оборудования.

Минусы связаны с быстрым образованием накипи. Для регулировки мощности нагрева нужно отключить все нагреватели. При работе без воды прибор быстро перегорает, поэтому дополнительно устанавливают автоматические выключатели.

Как снять ТЭН с водонагревателя и поставить новый

Достать нагревательный элемент из водонагревателя, если это сухой вариант, проще (если не надо менять анод) – достаточно отключить от питания, открутить крепление, отсоединить клеммы и вытащить из бака, вставить новый, не опустошая емкость. Процедура для мокрых ТЭНов, а таких большинство, сложнее, потребуется слив.

Как выкрутить ТЭН из бойлера:

1. Вытащить вилку электрошнура водонагревателя из розетки.
2. Слив:
   • Перекрывают холодную подачу воды от стояка к бойлеру (обычно клапан находится на тройнике сразу после счетчика) и горячий выход из корпуса (клапан на его патрубке);
   • Отсоединяют холодный шланг, открывают кран водонагревателя, подставляют емкость.
   • Если жидкость не вытекает, значит, образовалась воздушная пробка, для ее устранения ослабляют гайку горячего патрубка в месте соединения ее с трубой (на тройнике), открывают предохранительный клапан и слив производят через него (процедура может длиться долго 30 л – 1 час).
3. После слива скручивают вентили с корпуса, снимают нижнюю крышку, получают доступ к нагревателю. В некоторых электроводонагревателях указанная часть специально сделана съемной, демонтируется проще.
4. Отсоединяют провода, декоративные шайбы, прокладки, предварительно запомнив их место.
5. Откручивают по периметру все винты крепления нагревателя. Порядок любой, но закручивать надо крест-накрест, чтобы не искривился фланец и прокладка.
6. Вытаскивают ТЭН.

Перегоревшие ТЭНы не ремонтируют, выбрасывают, кроме случаев:

• отвалились контакты – их можно припаять;
• неисправен термостат (проверяют стандартно мультиметром) – его заменяют.

Замена трубчатого нагревательного элемента в водонагревателе: вставляют ТЭН, подсоединяют провода, закручивают крепления.

На что обратить внимание:

1. Крайне не рекомендовано оставлять старые части узла, даже если они пригодные, например, прокладки (их материал «устает»).
2. Болты фланца затягивают не по порядку, а крест-накрест для равномерного прилегания и без чрезмерных усилий, чтобы не сорвать резьбу или не вырвать шпильку.
3. По запомненной схеме подключают провода, ставят кожух-крышку, перед закрытием которой проверяют, все ли соединения без люфта.

Проверка работы:

1. Если бак снимали со стены, навешивают на место.
2. Подсоединяют шланги.
3. Открывают холодную подачу, заполняют емкость.
4. Открывают горячий кран, должна пойти вода.
5. Закрывают смеситель, выжидают 1 час, чтобы исчез конденсат и для уверенности в отсутствии течи.
6. Включают бойлер. Проверяют термостат, регулятор выставляют поочередно на макс./мин. При этом срабатывает световой элемент индикатора вкл./вкл. Можно посмотреть на счетчик электроэнергии – при максимальном значении термостата бегунок будет идти заметно быстрее.

Услуги по замене ТЭНа предоставляют сервисные центры, ремонтные организации. Стоимость замены ТЭНа 800 – 1000 руб., плюс цена нового изделия (например, для бойлера Ariston ABS Platinum 2500 Вт – 1000 – 1200 р.).

Магниевые аноды заменяют обязательно, если осталось 30% от их тела. При установке нового нагревателя желательно это сделать в любом случае, если анод давно не менялся. «Вечные» (титановые, никелевые) аноды оставляют, если работоспособные, такие разновидности не «съедаются» средой

Важно следить, чтобы плата управления водонагревателя в процессе манипуляций не была залита водой, если это случилось – просушить ее

Как определить, что пришло время менять анод?

Магниевые аноды в водонагревателе обычно служат от трех до пяти лет, но на самом деле срок их службы зависит от производителя, качества воды и того, сколько воды проходит через водонагреватель. Большинство производителей рекомендуют проверять магниевый анод каждые два года. При необходимости делать его замену

Если в воду добавляется натрий (например, при использовании смягчителя воды), аноды могут коррозировать быстрее: всего за шесть месяцев, если вода чрезмерно мягкая! Старайтесь не смягчать воду чрезмерно и чаще проверяйте анод, если у вас есть устройство для смягчения воды (не реже одного раза в шесть месяцев).

Когда магниевый анод в бойлере израсходуется до такой степени, что его необходимо заменить, вы можете обнаружить коричневый оттенок горячей воды, что является результатом внутренней ржавчинный, которую анод больше не может поглощать.

Вы также можете услышать лязгающий звук, исходящий из бака водонагревателя. По мере коррозии магниевого анода (особенно в алюминиевых моделях) он разъедается и может отломиться, осев на дне бака. Когда водонагреватель наполняется водой, отломившиеся части стержня могут ударяться о стенки бака, создавая шум.

Вот перечень признаков того, что пришло время заменить магниевый анод:

• Вашему водонагревателю более 5 лет, и вы никогда раньше не меняли анод;
• Водонагреватель при нагревании издает громкие и многократные лязгающие звуки;
• Горячая вода имеет коричневый оттенок
• Горячая вода начала пахнуть тухлыми яйцами;
• Установленный на данный момент анод выглядит полностью разъеденным.

Проверка и замена магниевого анода являются простыми действиями, но их часто игнорируют, пока водонагревателю не будет нанесен ущерб.

Обслуживаем емкость косвенного нагрева

Отметим сразу — операция замены здесь выполняется гораздо проще, нежели в электрических бойлерах. Поскольку анод в косвенном водонагревателе находится вверху и никак не связан с другими элементами – теплообменником либо дополнительным ТЭНом в комбинированных моделях.

Устройство аппарата комбинированного нагрева фирмы «Дражице»

Как поменять анод в напольном косвенном нагревателе:

1. Перекройте холодный водопровод.
2. Опустошать бак не потребуется, нужно лишь сбросить давление. Откройте «горячий» вентиль на смесителе и слейте 2—3 литра воды через дренажный кран аппарата, затем отсеките линию ГВС.
3. Рожковым или накидным ключом выверните пробку на крышке емкости и вытащите ее вместе со старым анодом.
4. Открутите стержень плоскогубцами, на его место заверните новый и затяните от руки.
5. Вставьте элемент в бак и затяните пробку небольшим усилием, дабы не передавить уплотнительное резиновое кольцо. Последнее желательно проверить после разборки, при необходимости — заменить.

Аналогичным образом стержень меняется на стационарных водонагревателях, оснащенных газовой горелкой. Порядок работ показан в видеосюжете:

Если необходимо обслужить настенную версию «косвенника», воду придется слить. Защитный стержень снимается по технологии, описанной в предыдущем разделе про электрические модели.

Принцип работы

Принцип работы накопительного водонагревателя. (Для увеличения нажмите) Конструктивно, бойлер, это две изолированные друг от друга бочки.

Одна из них (внутренняя), выполнена или из нержавейки или из качественной стали с антикоррозийным покрытием.

В качестве изолятора применяются современные, теплоизоляционные материалы.

Это может быть и базальтовое волокно, пенополиуретан и аналогичные им изоляторы. Подобный «термос» может сохранять тепло нагретой воды до 3-х суток.

Рекомендация специалиста: установите график работы своего водонагревателя на позднее время, используя ночной тариф.

При остывании ниже запрограммированного показателя, терморегулятор подаёт напряжение на нагревательные элементы (ТЭНы) и нагрев воды возобновляется.

Во избежание перемешивания холодной и уже нагретой воды, забор последней осуществляется с самого верха прибора. Холодная же вода, вытесняя горячую, всегда находится внизу.

Рачительно используя оборудование, не стоит заставлять его постоянно работать на максимальной нагрузке. У всякой техники есть свой ресурс.

Совет специалиста: отрегулировав термостат на t=600 можно избежать выпадения накипи, тем самым продлив жизнь нагревательным элементам и внутренней бочке. Но периодически, один раз в месяц, полезно включать бойлер на максимально возможную температуру в целях дезинфекции.

Подключение ТЭНа

Рассмотрим принцип работы и схему включения.

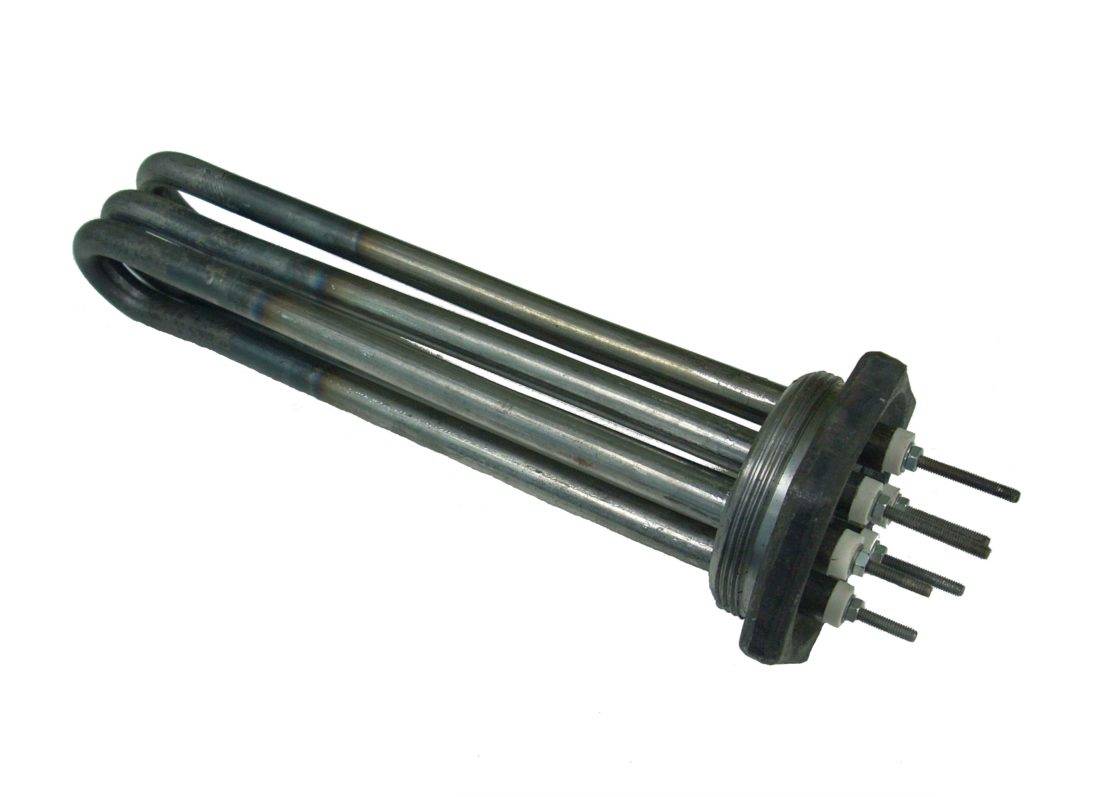

Они используются для бойлеров и котлов отопления. Берём универсальный на 220В и 2-4,5кВт, обычный, с чувствительным элементом в виде трубочки, помещается он внутрь ТЭНа, в котором есть специальное отверстие.

Тут видим 3 пары нагревательных элементов, итого шесть, подключать нужно следующим образом: на три садим ноль и на другие 3 – фазу. В разрыв цепи вставляем как раз наше устройство. Он имеет три контакта, на фото ниже видно один по центру сверху и два снизу. Верхний используется для включения к нулю, а какой из нижних к фазе надо проверить тестером.

Ставим регулятор на минимум – звоним тестером в левый нижний с верхним –  есть звуковой сигнал, а на втором нет, теперь увеличим градус и тестер звонит уже правый нижний с нулём. Значит питание приходит на ноль (верхний) и с него идёт на ТЭНы, т.е. запитываются. А левый нижний вывод можно использовать для индикатора, чтобы индицировалось, когда отключён ТЭН.

Способы монтажа и подключения

“Сухой” ТЭН

Тэн – это устройство, которое требует регулярного обслуживания. Спустя время, он нуждается в чистке или замене, в зависимости от эффективности и полноты работы.

Чтоб произвести чистку ТЭНа собственноручно, нужно придерживаться инструкции:

1. Выключить электрический водонагреватель.
2. Отключить электронагреватель от сети питания.
3. Открыть защитную панель отвинтив винтики.
4. Под панелью, где расположен термостат и цветные провода, отсоединить кабеля.
5. Перекрыть подачу воды в водопроводе и бойлере.
6. Вытащить термостат вместе с ТЭНом, при надобности сняв фланец. При этом к проему подставить емкость на случай, если в баке есть вода. ТЭН выкрутить с помощью разводного ключа.
7. В двух литрах воды растворить два пакета лимонной кислоты.
8. Погрузить ТЭН в получившийся раствор и оставить не менее чем на 12 часов. Спустя время ТЭН готов к установке.
9. Установку произвести в обратном порядке.

Чтоб проверить правильность монтажа ТЭНа, понадобится включить воду. Если будет наблюдаться утечка жидкости с бака, то устройство присоединено неправильно.

Есть три основных способа подключения ТЭНа для водонагревателя Аристон. Последовательное – мощность нагревателя зависит от общей мощности каждого элемента. Недостаток в том, что при поломке одного ТЭНа теряется работоспособность всей системы нагрева.

Параллельное – позволяет сохранить работоспособность агрегата в случае выхода из строя одного из элементов нагрева. Комбинированное – обычно применяется, если отсутствуют ТЭНы необходимой мощности.
