Сшитый полиэтилен для теплого пола монтаж труб

Установка демпферной ленты и укладка мультифольги

Прежде чем подключать трубы, выполним некоторые подготовительные работы: по периметру стен – установим так называемую демпферную ленту, которая компенсирует расширение тёплого водяного пола при нагреве.

Такую ленту легко изготовить самому из обычного фольгированного изофола толщиной не менее 5 мм. Чтобы лента держалась у стены, её можно слега подклеить или использовать обычный скотч.

Высота ленты должна быть чуть выше, чем будущая стяжка пола. Мы установили ленту по всему периметру нашей кухни. Теперь уложим мультифольгу – специальный вспененный утеплитель для тёплого пола

На фирменном утеплителе имеется специальная маркировочная сетка, которая может помочь при расчёте расстояний между трубами. Мультифольга укладывается прямо на черновую стяжку, а стыки проклеиваются скотчем. Для раскладки, выравнивания и крепежа водяных труб мы будем использовать металлическую армирующую сетку с шириной ячейки 10 см.

Разложив сетку по периметру комнаты, соединяем отдельные элементы с помощью обычной проволоки.

Армирующая сетка установлена по всему полу и имеет определённые неровности, но прижимать её к стяжке мы будем позже, обеспечив более удобную работу по крепежу труб. Итак, у нас выполнены все необходимые работы для начала монтажа труб – имеются выходы из батареи, мы будем использовать действующую подачу.

Разновидности труб «REHAU»

Производитель предлагает оборудование для тёплого пола, для систем радиаторного отопления

При выборе изделия обращают внимание на температурный режим, который оно может выдержать и на рабочее давление, с которым теплоноситель может нагнетаться в водяной контур. Все показатели указаны на внешней поверхности трубы. «Flex» – цвет изделия серебристый

Труба изготовлена из «РЕх-а». Внешняя оболочка полиэтилена защищена покрытием «EVOH». Оно предохраняет материал от ультрафиолета, который оказывает на полиэтилен негативное воздействие. Покрытие «EVOH» является барьером для кислорода. Рабочая температура трубопровода 70 0С, кратковременно выдерживает 110 0С. Рабочее давление 10 бар

«Flex» – цвет изделия серебристый. Труба изготовлена из «РЕх-а». Внешняя оболочка полиэтилена защищена покрытием «EVOH». Оно предохраняет материал от ультрафиолета, который оказывает на полиэтилен негативное воздействие. Покрытие «EVOH» является барьером для кислорода. Рабочая температура трубопровода 70 0С, кратковременно выдерживает 110 0С. Рабочее давление 10 бар.

«Stabil» – цвет серебристый. На поверхности изделия указывают РЕ-Х/AL/РЕ. Это означает, что оно состоит из 3 слоёв: внутренний и внешний слой изготовлен из сшитого полиэтилена. Между ними находится алюминиевая прослойка. Рабочая температура 95 0С. Кратковременно выдерживает 100 0С. Оптимальное давление 10 бар. Изделие сохраняет форму при изгибах.

«Pink» – оттенок розовый или фиолетовый. Изделие выполнено из РЕх-а. Имеет защитный слой «EVOH». В трубы для тёплого пола rehau можно подавать теплоноситель температурой 95 0С. Материал может выдерживать 110 0С, но недолгое время. Максимальное давление 9 бар.

«Rehau RAUTITAN S» – цвет красный. Изделие двухслойное: сшитый полиэтилен РЕх-а и кислородный барьер. В качестве теплоносителя в жидкостных магистралях из красных труб используют как воду, так и другие теплоносители: антифриз, пропиленгликоль. В других модификациях «Rehau RAUTITAN» рекомендуют подавать воду.

Для соединения труб используют метод напрессовки. Для этого необходимо иметь в наличие расширитель с насадками. Выбирают насадку определённого диаметра. На трубе располагают обжимное кольцо. Далее работают с расширителем. Насадку вставляют в расширитель и надевают на трубу. Изделие поворачивают на 1200, выдерживают 1 мин. Затем, расширитель изымают и вставляют в увеличенное отверстие фитинг. Выжидают 1-4 мин. Пластик примет первоначальную форму, плотно удерживая фитинг.

Для большей надёжности узла соединения на фитинг надвигают кольцо. При этом используют эспандер. Шов герметичный, крепкий. Разорвать его не получится. Если возникнет необходимость изменить модель фитинга, то узел соединения вырезают секатором.

Трубы «REHAU» можно приобрести не только в Москве. Изделия немецкого бренда можно найти в строительных магазинах во многих крупных городах. Обращаться рекомендуют только к проверенным поставщикам, чтобы не купить подделку сомнительного качества. Вместе с трубой приобретают контурные изоляционные материалы, маты для укладки магистрали для тёплого пола, приспособления для крепления контура.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Виды матов

Всего производятся четыре типа матов, для монтажа под водяные теплые полы. Все они имеют индивидуальные особенности и созданы для монтажа в конкретных условиях. К пенополистирольным матам относятся:

Рулонная подложка;
Пенополистирольные плиты;
Полистирол с фольгой;
Пенополистирольные маты с «бобышками».

Выбор утеплительного мата зависит от особенностей помещения и нагрузки, которую нужно будет выдерживать. Следует учитывать, что плиты имеют разную толщину.

Рулонная подложка

Все специалисты сходятся во мнении, что рулонную подложку можно назвать утеплительным материалом с большой натяжкой. Причиной этому ее небольшая толщина от 2 до 10 мм. Поэтому сфера использования данного материала довольно ограничена.

Такой тип утеплителя используется только в тех случаях, если он укладывается как вспомогательный материал или если теплый пол используется крайне редко.

Категорически не рекомендуется монтаж рулонного утеплителя над подвалами или другими неотапливаемыми площадями. Их эффективность в таком случае будет равняться нулю.

Рулонная подложка не очень удобна и при монтаже. Для ее укладки потребуется специальный скотч, а при установке труб теплого пола их необходимо дополнительно крепить к полу.

В единственном оправданном случае стоит использовать рулонную подложку под теплый пол – это когда архитектурные особенности помещения не позволяют подымать уровень пола.

В целом такой вид утеплителя используется под теплый пол крайне редко и большинством специалистов не рекомендуется из-за его малой эффективности.

Пенополистироловые плиты

Для изоляции теплого пола хорошо подойдут пенополистироловый плиты, которые можно поделить на два вида. Более дешевый вариант – это обычный пенопласт. Если выбор остановился на этом варианте, то следует помнить, что плотность утеплителя не должна быть меньше чем 35 кг/м3. Такие требования необходимо соблюсти для уверенности, что подложка не прогнется или лопнет под тяжестью конструкции.

Более прочный, но и более дорогой утеплитель – это плиты из экструдированного полистирола. Этот материал имеет ячеистую структуру, отлично выдерживает нагрузки, имеет хорошую прочность.

Чтобы получить еще больший теплоизолирующий эффект, на плиты сверху можно монтировать рулонную подложку.

Каждая плита имеет специальные замки, которые облегчают процесс монтажа утеплителя. Если купить утеплитель с уже сделанной разметкой, то это облегчить укладку труб на изоляцию.

Пенополистирол с фольгой

Эти утеплительные маты для теплого пола изготавливаются также из пенополистирола. Они бывают двух видов:

Панели, соединенные между собой сплошной фольгированной пленкой. При монтаже такой утеплитель раскладывается по поверхности;
отдельные маты, имеющие специальные замки по сторонам. При укладке плит они соединяются между собой с помощью пазов на замках.

На такие панели наносится координатная сетка, позволяющая быстрее сориентироваться при укладке трубы или нагревательного кабеля.

Для крепления теплого пола используют скобы или арматурную сетку.

Пенополистироловые маты с «бобышками»

Этот вид утеплителя был специально придуман для укладки под теплые полы. По текстуре – это тот же пенополистерол в плитах, которые имеют на одной стороне специальные выпуклости, прозванные «бобышками».

Выступы, в зависимости от фирмы производителя, по форме могут сильно отличаться и расположены один от второго на определенном расстоянии. Такая конструкция предназначается для фиксирования водяной трубы на поверхности утеплителя и не требует дополнительного крепления.

Высота бобышки составляет 20-25 мм, что позволяет без проблем крепить трубу 20 мм, являющуюся типичной при укладке водяного теплого пола. По высоте вся плита может составлять 40 — 50 мм.

Плиты имеют соединения с замками, обеспечивающие хорошую герметичность утеплителя, поэтому на нее можно укладывать стяжку любого типа. Еще одним достоинством такого вида матов для теплого пола является звукоизоляция. Они позволяют уменьшить показатели шума до 25 дБ.

Изготовление и подключение системы

Монтаж труб теплого пола производится по следующей схеме:

укладка и фиксация труб;
подключение труб к отопительному оборудованию.

Процесс прокладки труб

Укладка труб для теплого водяного пола может быть произведена по одной из следующих схем:

простая или двойная змейка. Прокладка труб в виде «змейки» производится при наличии необходимости дополнительно утеплить наиболее холодные зоны комнаты. При использовании простой змейки прогрев пола получается неравномерным. При укладке труб двойной змейкой практически полностью удается избежать указанного недостатка;

Простая и двойная змейка, как способы прокладки труб

спираль или улитка. Укладка улиткой позволяет достичь более равномерного прогрева пола, поэтому используется более часто.

Прокладка труб в виде «улитка»

Далее соединяем трубы теплого пола в единый контур. Для этого, в зависимости от вида используемых труб, применяются:

Средства для соединения труб

метод сварки (полиэтиленовые и полипропиленовые трубы).

Соединение труб методом сварки

Фиксация труб может быть произведена:

якорными скобами. Дюбель-скоба используется для фиксации труб на матах. Для установки применяется специальный степлер;

Приспособление для крепления трубы

специальными шинами. Фиксатор-шина предварительно устанавливается на поверхность пола дюбель-болтами, что занимает достаточно длительное время. Однако после проведения данной процедуры прокладка труб осуществляется быстрее, чем любым иным способом;

Специальное устройство для надежного крепления труб

к арматурной сетке можно прикрепить трубы проволокой или хомутами. Такой способ является наиболее дешевым и не вызывает затруднений у неопытного мастера.

Простейший способ фиксации труб

Процесс укладки труб подробно представлен на видео.

Подключение труб

Подключение трубопровода к коллектору выполняется через специализированный распределительный узел, выполняющий следующие функции:

повышение в системе трубопроводов давления;
регулировка температурного режима циркулирующей жидкости;
равномерное распределение подачи жидкости во все смонтированные контуры.

Узел распределения в механизме управления

Для подключения труб к коллектору используется специальный фитинг, именуемый евроконусом. Фитинг состоит из нескольких элементов:

накидной гайки, фиксирующей трубу;
обжимного кольца, служащего для более надежной герметизации соединения;
конуса, являющегося своеобразным переходником для трубы.

Фитинг для крепления трубы к коллектору

Виды труб

На современном рынке представлено несколько видов труб, используемых для водяных теплых полов:

медные;
полипропиленовые;
металлопластиковые;
из сшитого полиэтилена.

Каждая разновидность имеет свои достоинства и слабые стороны.

Медь обладает наилучшей теплопроводностью, значит, у медных труб самая высокая теплоотдача, для системы обогрева это важно. Медь достаточно пластична

Но для изгибания медных труб необходимо специальное оборудование, смонтировать систему теплый пол на основе медных труб самостоятельно, без привлечения специалистов, не удастся. Так же можно соединять медные трубы при помощи пайки или с помощью пресс-фитингов. Медь — это дорогой материал, требующий дополнительного использования защитной оболочки при монтаже в стяжку, но очень хороший по всем показателям.

Металлопластиковые трубы с пятислойной структурой и внутренним слоем алюминия прочны, хорошо изгибаются и держат форму после изгибания, обладают хорошей теплопроводностью. Но качественные металлопластиковые трубы стоят достаточно дорого. Основной минус – они соединяются резьбовыми фитингами, внутри которых со временем могут накапливаться отложения и опять стоит вопрос о надежности такого соединения.

Строение металлопластиковой трубы для устройства теплого пола

В качестве наилучшей альтернативы металлопластиковым трубам можно рассматривать трубы из сшитого полиэтилена, они относятся примерно к одной ценовой категории. Эти трубы обеспечивают равномерный нагрев всей поверхности, отличаются достаточно высокой гибкостью, эластичностью и упругостью.

Трубы из сшитого полиэтилена удобны и просты в монтаже. Прекрасные звукопоглощающие характеристики делают этот материал оптимальным решением для использования под напольным покрытием. Срок эксплуатации таких труб превышает 50 лет. Это наиболее устойчивый к тепловым воздействиям материал, поскольку температура теплоносителя может достигать 95⁰, можно обеспечить нужную температуру в помещении, уменьшив число нитей водовода и повысив температуру воды, это обеспечивает существенную экономию труб.

Особенности монтажа

Прежде чем начать монтаж всех элементов теплого пола, необходимо определиться, каким способом будут соединяться трубы. Чаще всего применяются фитинги – напрессованные, компрессионные.

Соединение труб

Компания Rehau внедрила метод с использованием надвижных муфт и фитингов, позволяющий надежно соединять трубы, изготовленные из сшитого полиэтилена. Производя монтаж, на трубу сначала устанавливается надвижная муфта. После этого экспандером (расширителем) увеличивается до нужных параметров внутренний диаметр трубы. Производится эта операция в несколько приемов.

Технология соединения полиэтиленовых труб

Затем крепится до упора штуцер нужного по размерам фитинга. Поверх трубы надвигается на штуцер гильза. Такое соединение показывает высокую стойкость к разнообразным негативным воздействиям, включая высокое давление или температуру.

Таблица параметров при сварке полиэтиленовых труб

При наличии специального инструмента монтаж водяного контура в соответствии с инструкцией проводится быстро и не требует специальных навыков. Поскольку в системе отсутствуют резиновые, быстро изнашивающиеся, уплотнения, удлиняется эксплуатационный срок, составляя 50 лет и больше.

Монтажная схема

Чтобы грамотно провести монтаж, следует на этапе проектирования составить точную схему с расположением труб, например, из коллекции Rehau, (одинарной или двойной змейкой, спирально), соблюдая рекомендованные специалистами параметры.

Оптимальная длина водяного контура составляет диапазон от 40 до 60 метров, максимальная – 120 метров.
Минимальный шаг укладки труб равен 10 см, максимальный – 35 см. При сложной конфигурации помещения или с целью достижения наилучшего обогрева допускается делать разное расстояние между соседними трубами. Например, шаг уменьшается в секторе внешней стены или на участке рядом с входной дверью.
От стен по периметру для укладки демпферной ленты отступается примерно 20 – 30 см.

Приобретая трубы, изготовленные из надежного сшитого полиэтилена, учитывая надежность марки Rehau, вначале по схеме рассчитывается их общая длина.

Инструменты

Начинается монтаж с приобретения специального инструмента, который можно взять в аренду, чтобы не тратить лишние финансовые средства. Для своих изделий компания Rehau предлагает базовый комплект марки Rautool, в который входят следующие разновидности:

Монтажный инструмент M1 Rehau

ножницы, предназначенные для разрезания труб;
расширительный экспандер;
сменные насадки, имеющие разный диаметр, для экспандера;
ручной пресс, необходимый для проведения опрессовки надвижной гильзы, снабженный крепежными штифтами и насадками для гильз стандартизованных диаметров.

В комплект могут не входить специальные пружины, необходимые для выполнения сгибания труб Rautitan Stabil, поэтому их потребуется приобрести отдельно.

Основной этап монтажа

Основание должно быть очищено от загрязнений и выровнено. Если перепады высот и дефекты значительные, потребуется черновая стяжка. После этого укладывается утеплитель, на который расстилается полиэтиленовая пленка, а затем арматурная сетка, к которой трубы фиксируются хомутами. Можно вместо нее укладывать специальные маты с пазами.

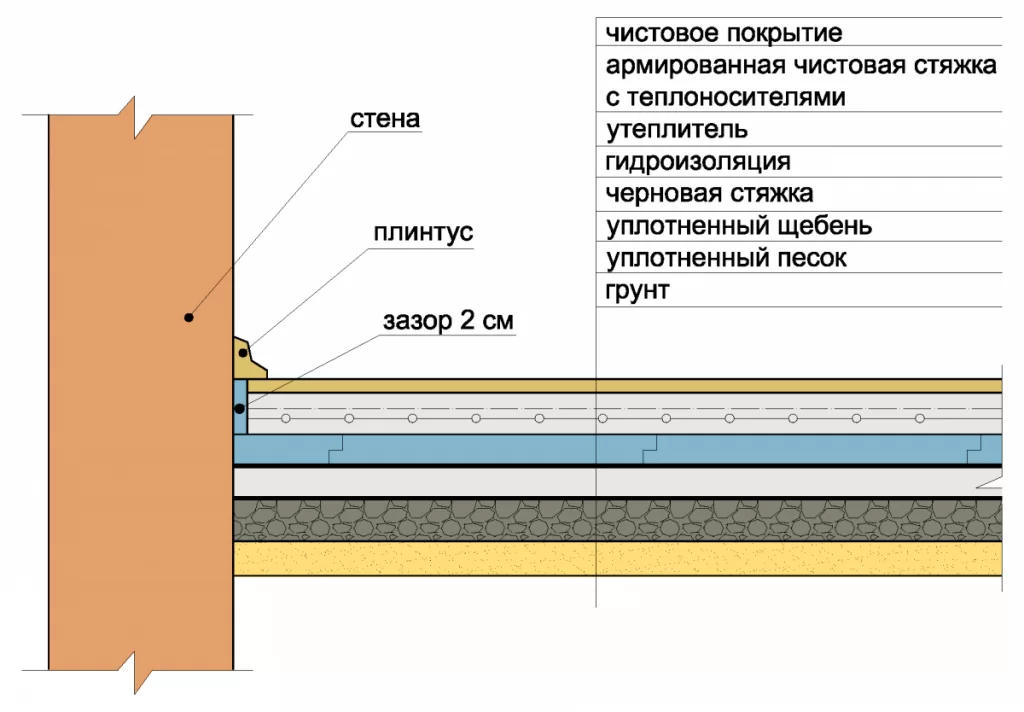

Укладка теплого пола по грунту

Уложенные по схеме трубы, присоединяются к коллектору. Остается проверить теплый пол на работоспособность и выполнить стяжку.

№7. Производители труб из сшитого полиэтилена

Чтобы быть на 100% уверенным, что трубопровод уже через пару лет не придется ремонтировать, или вовсе – менять, лучше брать трубы от проверенного производителя, который дает гарантию на все изделия. Крупные компании не будут рисковать своей репутацией и выпускать некачественную продукцию. Итак, сегодня на рынке труб из сшитого полиэтилена фигурируют такие основные производители:

Rehau, Германия. Эти трубы считаются эталоном качества, но и стоят дорого. Производитель предлагает широкий ассортимент труб разных диаметров, огромный выбор фитингов. В этом плане продукция компании уверенно опережает конкурентов. Все трубы изготовлены из сшитого полиэтилена типа PEX-A, сверху покрыты кислородозащитным слоем из этиленвинилалкоголя (ЭВАЛ). Компания выпускает трубы нескольких серий, отличить их можно по цвету. В ассортименте есть изделия, пригодные для организации холодного и горячего водоснабжения, отопления. Производитель говорит об особой прочности и надежности, заявляет, что срок службы труб около 50 лет, и их без опасений можно укладывать под стяжку и штукатурку;
Uponor, Германия. Трубы производят из сшитого полиэтилена типа PEX-A, изделия отличаются повышенной гибкостью и долговечностью (около 50 лет). Подходят для монтажа любого типа трубопроводов, в т.ч. для скрытой прокладки;
БИР ПЕКС, Россия. Производит трубы типа PEX-B. Продукция отличается доступной ценой и высоким качеством, компания учитывает особенности отечественных условий, поэтому трубы идеально подходят для обустройства систем отопления и водоснабжения. Производитель использует качественное английское оборудование;
Valtec, Италия. Компания производит трубы из сшитого полиэтилена типа PEX-B. По мнению компании, этот тип сшивки оптимален, поскольку обеспечивается надежное равномерное соединение отдельных цепей полимера, и при этом стоимость продукции остается доступной для большинства потребителей. Трубы подходят для обустройства теплых полов, горячего и холодного водоснабжения, радиаторного отопления;
Frankische, Германия. Производит трубы PEX-A с отличными эксплуатационными качествами, но продукция компании не нашла особого распространения на отечественном рынке;
SANEXT, Россия. Крупная компания производит все необходимое для системы отопления. Есть в ассортименте и трубы типа PEX-A с защитным антидиффузным барьером EVOH. Продукция универсальна, подходит для отопления и водоснабжения, диаметр от 16 до 63 мм;
Ростерм, Россия. Выпускает универсальные трубы типа PEX-B, а также фитинги и огромный ассортимент оборудования для систем отопления и водоснабжения;
KAN-therm, Германия. Выпускает трубы типа PEX-C и Pert, вся продукция получает защитное покрытие для противостояния прохождению кислорода;
Watts, Германия. Компания выпускает трубы типа PEX-B разного диаметра. Продукцию можно применять в различных системах;
Tiemme, Италия. Производитель изготавливает трубы типа PEX-B разного диаметра, заявляет долговечность на уровне 50 лет.

Большинство производителей указывают заоблачные сроки гарантии, это 20-30 лет, а где-то даже все 50. Условия этой гарантии необходимо изучить внимательно, чтобы при монтаже и эксплуатации не нарушить их, иначе свои обязательства производитель будет вправе не выполнять.

Статья написана для сайта remstroiblog.ru.

Особенности установки pex-трубок (сшитого полиэтилена) для теплого пола

При установке полиэтиленовых трубок монтажники применяют такие фитинги для полиэтиленовых труб — компрессионные и пресс-фитинги для сшитого полиэтилена. Легче работать с компрессионными фитинговыми изделиями.

Когда монтажники устанавливают компрессионные полиэтиленовые фитинги, они выполняют такие действия:

сначала рабочие надевают на трубку гайку для обжима и направляют резьбу к трубному соединителю;
далее, на трубку одевают разрезное кольцо. При этом монтажники делают отступ края кольца от среза трубки на 1 мм;
затем, рабочие вплотную насаживают трубку на штуцер фитингового изделия;
в конце, с помощью стандартного ключа монтажники прикручивают обжимную гайку.

Когда рабочие ставят компрессионные фитинги для полиэтиленовых труб, они не убирают фаску с трубки. В подобной ситуации монтажники аккуратно прикручивают обжимную гайку — в противном случае полиэтиленовая труба будет повреждена.

Когда монтажники используют пресс-фитинг (пресс для полиэтилена), они делают прочное полиэтиленовое соединение трубок. В подобной ситуации рабочие пользуются 1 из 2 видов прессов — ручным или гидравлическим.

Нюансы монтажа

В подобной ситуации монтажники выполняют такие действия:

сначала рабочие надевают неразрезную гильзу для зажима;
потом в трубку вплотную вставляют такой инструмент для сшитого полиэтилена, как трубный расширитель конкретного размера. При этом рукоятки расширителя вплотную сводят между собой и в течение 3–4 сек фиксируют в подобном положении;
затем монтажники вплотную вставляют трубку в штуцер фитингового изделия;
в итоге рабочие с помощью пресс-оборудования устанавливают гильзу на фитинговое изделие.

Сшитый полиэтилен обладает молекулярной памятью. Как следствие, по прошествии 2 минут после установки полиэтиленовой трубки в штуцер её практически невозможно снять с фитингового изделия.

ПОСМОТРЕТЬ ВИДЕО

По словам профессионалов в этом деле, лучше не покупать дешёвые трубки с соединением алюминиевого слоя «внахлёст» — в большинстве случае недорогие трубы из сшитого полиэтилена обладают плохим качеством и часто лопаются при эксплуатации!

В отличие от металлопластика, полиэтиленовая трубка для греющего пола после сгибания быстро возвращается первоначальному состоянию. Сшитый полиэтилен для теплого пола — это удачный выбор при монтаже.

Стяжка поверх сшитого полиэтилена

На последнем этапе сборки напольной водяной системы проводят заливку сшитого полиэтилена цементной стяжкой, изготовленной из цементно-песчаного раствора на цементе М 300.Для защиты труб теплоносителя минимальная толщина уложенного цементного слоя поверх труб составляет 30 мм. Этого расстояния вполне хватает для равномерного распределения тепла от циркуляции теплоносителя.

Бетонная стяжка

Бетонный раствор следует укладывать в соответствии с техническими требованиями к толщине стяжки:

Минимальный слой бетонного раствора составляет от 30 до 50 мм. Такой толщины вполне достаточно для максимального прогрева.
Максимальная толщина стяжки не должна превышать 70 мм. Конструкция теплого пола такой толщины позволит основанию быстро нагреваться и эффективно остывать.
Слишком большой слой отрицательно влияет на несущую способность перекрытия и мешает равномерному прогреву.

При заливке бетонной стяжкой помещений площадью более 30 м3 необходимо устраивать разделительные деформационные швы. Такое защитное мероприятие исключает образование усадочных деформаций в виде трещин.

Сухие полы

Устройство сухого пола поверх уложенных труб напольного отопления по сравнению с заливкой бетонной стяжкой намного легче и менее трудоемко. В этом случае исключаются мокрые процессы по замесу бетонной смеси и ее укладке. Доступным и недорогим видом сухих полов считается керамзитовый песок, обладающий небольшим удельным весом. В случае обнаружения протечки теплоносителя, керамзитовую крошку легко разобрать и после просушки уложить обратно.
