Технология и тонкости шнекового бурения скважин

Основные способы бурения скважин под воду

Бурение скважины своими руками вполне реально и доступно, если есть необходимые гидрогеологические сведения. Выбрав способ, как бурить скважину на воду, следует правильно определить место для ее установки. Рядом не должно быть канализации, сливных ям, других коммуникаций, которые могут загрязнять воду. Нужно также учитывать расстояние от жилья, куда планируется подавать воду.

Видов бурения вручную, с использованием различных механизмов, приспособлений, сложной техники достаточно много: от простейшего забивания до гидробурения.

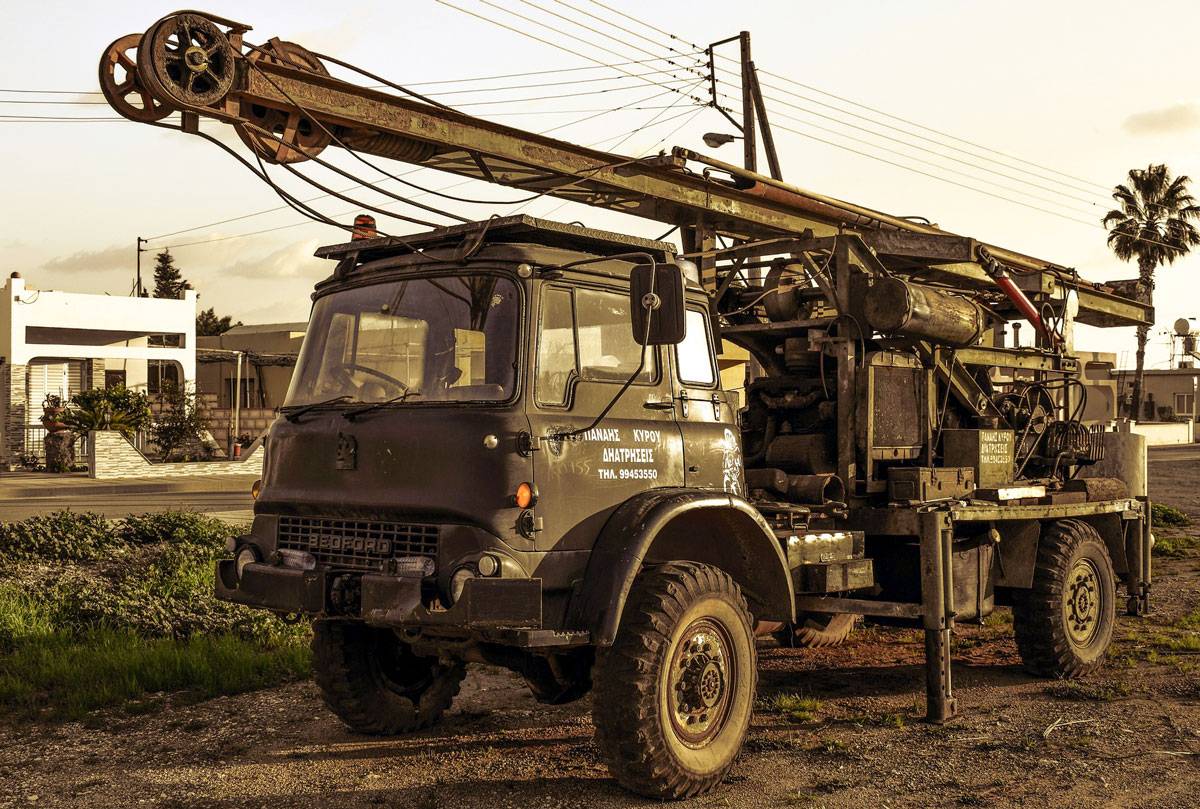

Ударное бурение – самый недорогой и простой способ обеспечить участок питьевой водой

Способы сверления скважин на воду различаются в зависимости от того, по какой технологии разрушается порода. Существует бурение:

• ударное;
• вращательное;
• смешанного типа.

Шнековое бурение

Данный метод используется для устройства песчаных скважин. Обычно шнековое бурение скважин воды производится в относительно мягком, рыхлом или мерзлом грунте. Шнек – это труба, обвитая металлической лентой. Посредством вращения винтообразное устройство углубляется, выдавая на поверхность выбранный грунт. Часто при данной технологии за шнеком-винтом опускается обсадная труба, которая закупоривает стены и не дает земле осыпаться. Данный способ имеет ряд достоинств:

• хорошая скорость;
• нет необходимости промывки;
• уплотняются стенки скважины.

Если шнековое бурение ведется на участке с мягким или рыхлым грунтом, то лопасти долота следует располагать под углом от 30 до 60 градусов относительно забоя. Если же бурение скважин таким методом производится на более плотных отложениях, в основе которых гравий и галька, то лопасти должны находиться под углом в 90 градусов относительно забоя. Определять угол при ведении работ необходимо в зависимости от твердости почвы, с которой предполагается работать.

Из всех способов самостоятельного бурения наименее результативным можно считать шнековый

Глубина шнекового бурения скважины проводится на размер одной штанги, которая затем поднимается наверх и наращивается дополнительной штангой. После этого бурение может быть продолжено. Диаметр шнековой скважины составляет от 6 до 80 см.

Роторный способ бурения

Роторное бурение относится к вращательным способам: ротор, расположенный на поверхности, приводит в движение долото, опущенное в скважину. Долото дополнительно утяжеляют («нагружают») трубами, чтобы увеличить степень измельчения грунта.

Используя данную технологию, можно разрушить практически любую по твердости породу. Это дорогостоящий способ, применяется для артезианских скважин.

При роторном бурении обязательно осуществляется промывка. С помощью этого процесса быстро удаляется отработанная порода, при этом скважина остается чистой, что позволяет беспрепятственно вставлять обсадку.

Промывка бывает двух видов: прямая и обратная. Прямая промывка производится глинистым раствором, который быстро убирает отработанные породы и укрепляет стенки, так как глина исключает кольматацию пласта. Обратная промывка водой применяется для очищения от шлака затрубного пространства.

Роторный способ бурения скважин является одной из разновидностей вращательной технологии

Преимущества роторного бурения:

• мощность применяемого оборудования, позволяющая разбивать породы любой твердости;
• долговечность пробуренной скважины (прочность стенок);
• возможность выполнять бурение на ограниченной территории вследствие небольших размеров буровой установки.

Недостатками данной технологии можно считать сложность работы при минусовой температуре и невысокую скорость бурения.

Применение ручных установок

К этому типу оборудования относятся мобильные и компактные механизмы, которые позволяют выполнить работу в стесненных условиях, например, построить скважину в подвале. Вес установок <250 кг.

Ручное бурение скважин на воду.

Они бывают разной мощности и назначения:

• сверление льда при зимней рыбалке и грунта I, II категории по силам для мотобура с ручной подачей и массой 15 кг;
• проходка скважин для строительных работ и водозаборных в породах I―III группы; установкой весом до 80 кг управляют 1 или 2 оператора;
• гидробурение, изготовление выработок под сваи и разведочных; исполнение механизма блочное из модулей <30, общим весом до 270 кг.

Кроме вариантов автономного привода от двигателя внутреннего сгорания, выпускают установки с электромотором. Ямобуры мощностью 2,2 кВт подключаются к сети 220 В, а 4 киловатта — к питанию 380 V и комплектуются бензиновым движком. Глубина бурения у обеих моделей 5 м, а диаметры скважин в первом случае <250 мм, в другом — до 500. Отличается и вес: 210 и 270 кг.

Плюсы и минусы метода

Среди бурильных методов водозаборных скважин роторный способ считается одним из популярных. Такая методика распространена по всему миру.

К достоинствам относится следующее:

1. Габариты. Вся конструкция для роторного бурения занимает мало места.
2. Возможность перевозки оборудования. Благодаря небольшим размерам установку можно размещать на специальных платформах для дальнейшего перемещения.
3. Универсальность. Роторный тип бурения можно применять при более широком спектре условий, чем ударную технологию, поскольку возможно использование многих насадок. За счет этого получится обрабатывать любые типы грунтовых слоев.
4. Быстрота. Благодаря особенностям бурения вращательным способом производительность труда намного выше, чем ударным методом.

Но имеются и некоторые недостатки. Проблемы могут возникать следующие:

1. Когда почва промерзает, это препятствует бурению роторным методом. В таком случае лучше всего воспользоваться ударной методикой, которая подходит и для работ в зимних условиях.
2. Глинистость раствора. Она провоцирует появление трудностей во время изучения слоев.
3. Изменение мощности. Значение зависит от показателей ротора, достаточно уязвимой детали во всей конструкции.

Этапы проведения работ

Шнековый способ бурения применяется для формирования скважин вертикального или горизонтального направления. В последнем случае присутствуют следующие этапы работ:

1. Осуществляется подготовка оборудования, его установка на специальную устойчивую платформу.
2. Роют котлован для удаления сыпучих и неуплотненных грунтов.
3. При помощи лазерных измерительных устройств определяют направление бурения.
4. Происходит установка всего необходимого оборудования, обсадной трубы.
5. Углубление бура происходит до упора, пока не будет достигнута максимальная глубина.
6. Рабочий инструмент извлекают на поверхность.
7. К буру подсоединяют новую секцию, что позволяет достигнуть необходимой глубины.

Вертикальное бурение происходит также, но данный метод не требует применения обсадной трубы.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

А можно пробурить скважину самостоятельно?

В определенных ситуациях домовладелец задумывается о возможности сделать водяную скважину самостоятельно, надеясь выиграть сразу по нескольким пунктам — бурение, обсадка и т.д. В основном, конечно, все стремятся сэкономить. Главное, чтобы «экономия» не коснулась качества воды и времени, потраченного на самодеятельную скважину. Вполне возможно, что у Вас получится сделать так называемый абиссинский колодец, или скважину-иглу. В этом случае узкая обсадная труба с острой насадкой просто забивается неглубоко в землю до ближайшего водоносного горизонта (не глубже 8 м). Бурение малогабаритной шнековой установкой позволяет сделать более глубокую скважину большего диаметра. Такие установки снабжены либо электрическим, либо бензиновым двигателем.

Но пробурить — это полдела, требуется качественно обсадить скважину. Часто бывает, что пройдя часть ствола, домовладелец вынужден обращаться к специалистам, чтобы те закончили бурение или до конца обсадили скважину. Конечно, в такой ситуации заказчик приобретает некоторый опыт буровика, но опыт этот недостаточен для самостоятельной работы и стоит большого количества потраченных денег, времени и сил. Если стоит задача сделать в коттедже качественное круглогодичное водоснабжение на основе скважины, рекомендуем сразу обращаться в профессиональную буровую компанию.

Какое оборудование потребуется для бурения водной скважины

Сделать скважину на воду можно разными способами. Окончательный выбор зависит от нескольких факторов:

• необходимой глубины;
• диаметра скважины;
• назначения;
• свойств грунта, который прорабатывается в процессе.

Однако независимо от выбранного способа бурения, для организации скважины на воду потребуется основное буровое оборудование и дополнительный инструмент.

Основными частями любого бурового станка являются:

• механизм подъема и опускания буровой колонны;
• рабочий орган – сам бур с наконечником. Он будет разным для каждого вида бурения;
• лебедка и система талей, которые отвечают за опускание обсадных и буровых труб;
• некоторые установки оснащены циркуляционной системой для приготовления промывочных растворов.

К дополнительному инструменту относятся насосы, вертлюги, буровые шланги, стыковочные элементы для обсадных труб, детали для обустройства оголовка скважины, силовые приводы и моторы.

Поделиться

Этапы проведения работ

Использование шнеков обеспечивает возможность создания скважин различного назначения в вертикальном либо горизонтальном направлении. При необходимости в ходе бурения применяются обсадочные трубы либо технология тампонирования стенок отверстия бетоном с поверхности под давлением.

Рабочий процесс включает несколько этапов:

• геологическую разведку с помощью специального оборудования, обеспечивающую правильность выбора участка под будущее гидрологическое сооружение;
• рытье котлована для последующего сбрасывания шлама на расстоянии около 1 м от намеченного места разработки скважины (его объемы рассчитываются исходя из размеров отверстия);
• подготовку оборудования, его монтаж на устойчивую платформу (для буровой установки, размещенной на шасси, создаются опорные точки во избежание ее подвижности во время проведения работ);
• углубление первого шнекового бура в породу, его извлечение на поверхность и возврат в исходное положение (данные операции проводятся для предотвращения налипания грунта на рабочий механизм);
• подсоединение к рабочему инструменту новой секции для достижения необходимой глубины.

По окончании всех работ поэтапно проводится выемка шнека с обязательным соблюдением специального технологического регламента во избежание его повреждений либо потери:

• колонну механизма поднимают до такого уровня, чтобы верхняя часть инструмента полностью находилась над поверхностью, а последующая секция возвышалась над ней примерно на 15%;
• для фиксации конструкции под спираль устанавливают швеллер;
• металлические крепежные скобы извлекают, бур демонтируют.

Аналогичным способом в последовательном порядке извлекаются все элементы установки.

Источник

Бестраншейные методы ремонта трубопроводов

Эти технологии появились в середине прошлого, XX столетия, но их значение с каждым годом только возрастает, а для нашей страны особенно. Причина – в крайне неблагополучном состоянии инженерных сетей. Согласно статистике среднее число аварийных повреждений трубопроводов на единицу длины в РФ как минимум вдвое выше, чем в странах Западной и Центральной Европы. Необходимость предупреждения преждевременного выхода из строя коммунальных трубопроводов и оперативной ликвидации аварийных ситуаций как никогда высоко подняли значение бестраншейных методов их ремонта. Наиболее востребованными на сегодняшний день являются три из них:

• нанесение цементно-песчаного и цементно-полимерного покрытия;
• восстановление трубопроводов полимерными рукавами;
• ремонт трубопроводов методом «труба в трубе»

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

• Механическое;
• Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

• Ударно-вращательный метод;
• Ударный;
• Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
2. Лопатой выкапывают небольшое углубление для бура.
3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При  желании самостоятельно применить ударно-канатную технологию, потребуется:

• Прочный канат;
• Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
• Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
3. К верхней части стакана крепят трос.
4. Регулируя трос, стакан быстро отпускают на место пробоя.
5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

Размеры шнековых буров и особенности

Применение различных по диаметру буров обусловлено способностью перегреваться. В соответствии с габаритами бурового инструмента определяется быстрота вращения.

Технология шнекового бурения на воду предполагает, что:

1. Если диаметр бура до 20 см, то скорость вращения должна находиться в диапазоне 150-200 оборотов в минуту.
2. Для диаметра до 10 см, скорость вращения за минуту может быть больше. Предел – 500 оборотов за 60 сек.

Данное соотношение скорости и диаметра нужно учитывать на этапе проектирования буровой установки, если она собирается собственными руками. В интернете можно найти рекомендации о том, как правильно произвести монтаж.

Этапы проведения работ

Шнековый способ бурения применяется для формирования скважин вертикального или горизонтального направления. В последнем случае присутствуют следующие этапы работ:

1. Осуществляется подготовка оборудования, его установка на специальную устойчивую платформу.
2. Роют котлован для удаления сыпучих и неуплотненных грунтов.
3. При помощи лазерных измерительных устройств определяют направление бурения.
4. Происходит установка всего необходимого оборудования, обсадной трубы.
5. Углубление бура происходит до упора, пока не будет достигнута максимальная глубина.
6. Рабочий инструмент извлекают на поверхность.
7. К буру подсоединяют новую секцию, что позволяет достигнуть необходимой глубины.

Вертикальное бурение происходит также, но данный метод не требует применения обсадной трубы.

Шнековое бурение относится к одному из видов вращательного бурения. Сам термин «шнековое» происходит от слова «Schnecke», что в переводе с немецкого означает винт, завиток, улитка.

Особенности выполнения работ

Этот вид бурения существенно отличается от других видов, в частности, в том, что при этой работе выполняется удаление разрушенной породы и ее транспортирование по скважине не потоком очистного агента, а за счет вращения колонны.

Шнековое бурение очень широко распространено, является универсальным способом, используемым для проходки скважин небольшой глубины в мягких или рыхлых породах. Этот способ удобен для выполнения работ в галечных породах. Он также широко распространен в сейсморазведке, разработке взрывных скважин, при инженерных исследованиях гидрогеологической направленности, геологических съемках, поиске полезных ископаемых.

Шнеки буровые в процессе работы разрыхляют и дробят породу, а затем перемещают полученный продукт к устью скважины на специальном шнековом транспортере. Технология работы включает три главных момента. Это: процесс охлаждения инструмента, задействованного в разрушении породы, транспортировка на поверхность продукта разрушения и укрепление стен полученной скважины поднимаемыми породами.

Шнековое бурение выполняется буровым инструментом. Существует три вида технологического инструмента. Буровая техника – это колонна обычных шнеков с долотом, магазинный шнек с коронкой, колонны обычные и полые со съемным долотом и съемным керноприемником.

Широко применяют для работы с рыхлыми породами двух- или трехлопастное долото, имеющее плоские или спиральные лезвия. В тех случаях, когда шнековое бурение выполняется для работы с породами средней твердости, требуется более высокая износостойкость, поэтому используют долото округленного профиля, насыщенное твердыми сплавами.

При проведении работ используются высокотехнологические специальные установки. Скорость бурения огромна, поэтому требования к установкам – мобильность и высокая транспортабельность. Установки изготавливают переносными или же самоходными.

Главная положительная особенность шнекового бурения — непроизвольное самозакрепление стен скважины разрушенной породой при ее подъеме по шнекам, так как она как бы «втирается» и создает эффект своеобразного оштукатуривания.

Отметим, что процесс этот — высокотехнологичный, но при этом достаточно простой в организационном плане способ ведения подземных выработок, при котором до минимума сводится риск обрушения при работе. Шнековое бурение можно осуществлять практически всегда, независимо от времени года

Деформация поверхности при этом незначительна, что очень важно при работах под железными и автомобильными дорогами, постройками и хозяйственными сооружениями. Заметное преимущество работы — достаточно высокая скорость, простота и небольшой ущерб инфраструктуре и окружающей среде

Заметное преимущество работы — достаточно высокая скорость, простота и небольшой ущерб инфраструктуре и окружающей среде.

Специалисты всего мира отмечают постоянный интерес к данному способу бурения и прогнозируют хорошие перспективы его развития.

Разведочное бурение и анализ воды

Разведочное бурение проводят для определения качественного источника воды на участке, а также для проведения анализа добытой воды. Иногда она служит временным источником, пока не будет окончательно принято решение о капитальной скважине. Разведочный стол называют иглой.

Самый точный результат даст, конечно, разведочное бурение

Для этого нужна буровая штанга, буровой снаряд и обсадка, которые будут составлять одно целое. Бур остается в земле. Такая скважина выполняется ударной технологией. Особых буровых инструментов для этого не требуется. Проходка составляет до трех метров в час, а максимальная глубина – до пятидесяти метров.

Простейший фильтр будет иметь на конце своем копьевидный наконечник, в середине состоять из трубы отверстия, а на верхушке – из шарикового клапана.

Добытую таким образом воду отдают в любую лабораторию по исследованию природных ресурсов для проверки на минеральные вещества, активность ионов водорода, содержание металлов, щелочей, растворенных кислот.
