Как улучшить циркуляцию воды в системе отопления

Какой материал для труб лучше?

Способ установки контура, защита от коррозии и гидравлическое сопротивление, все эти показатели будут зависеть от материала, из которого изготовлен трубопровод. Для системы отопления можно использовать полипропиленовые, стальные, металлопластиковые и медные трубы.

• Полипропиленовый материал. Трубы из полипропилена хорошо переносят высокую температуру, имеют продолжительный срок эксплуатации (свыше 25 лет), гладкие внутри. Для установки требуются специальные инструменты, дорого стоят.
• Сталь. Несмотря на то что такие трубы довольно прочные и имеют доступную цену, они подвержены коррозии и зарастанию. К тому же для установки требуется сварка или множество фитингов.
• Металлопластик. Легкие трубы, имеют идеально гладкую внутреннюю поверхность. Благодаря этому на них отсутствует коррозия и отложения. Но после установки придется постоянно потягивать резьбовые соединительные детали, что является большим недостатком. Их срок службы составляет около 15 лет, а для труб это очень мало. Имеют высокую стоимость.
• Медные трубы. У медных труб красивый внешний вид и срок эксплуатации более 100 лет. Для установки используют пайку, очень дорогие по стоимости.

Чтобы определить какой диаметр труб подходит для прогрева вашего дома, нужно знать, что:

1. Диаметр трубы выбирается, согласно материалу, из которого изготовлены трубы и из сделанных теплотехнических расчетов.
2. Рассчитать количество тепла необходимого для помещения и к полученному результату прибавить 20%.
3. Пользуясь значениями, указанными в таблицах СНиП, рассчитывается сечение трубопровода. Для расчета берут показания теплоемкости и размер трубы (внутреннее сечение).

Если после каждого разветвления установить подающую трубу на 1 размер меньше предыдущей, то циркуляция теплообменника станет в несколько раз интенсивнее. Обратную трубу монтируют с расширением. Так рассчитывается минимальный диаметр двух труб. Придерживаясь полученных значений, для каждого участка труб, устанавливается свой размер.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

• нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
• оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
• улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
2. Обеспечивается работа системы без электропитания.
3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Основные виды гравитационной системы отопления

Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.

Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект

Закрытая система

Принцип работы такой:

• Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
• В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
• Как только вода остывает, газ снова расширяется и выталкивает из бака воду.

Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.

Открытая система

Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

Двухтрубная система

Особенности конструкции:

1. Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
2. Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
3. Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
4. Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.

В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

Однотрубная система

Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.

Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.

К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.

Отопительные системы с естественной циркуляцией

Система отопления с естественной циркуляцией получила широкое распространение еще в довоенный период времени за счет своей эффективности, простоты и надежности. Наиболее часто такой тип отопительной системы используется на дачах, а также в загородных домах из-за частых перебоев с электроснабжением на таких объектах. Такие системы условно разделяют на два типа – с нижней и с верхней подачей воды. Для определения с выбором типа отопительной системы необходимо рассмотреть их отличия, характеристики и сферу применения.

Принципиальная схема отопления с естественной циркуляцией теплоносителя

Отопительные системы с естественной циркуляцией

Система отопления без насоса и с насосом.

Отопление без насоса Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора – трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 – 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос с мокрым ротором в разрезе

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

• из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
• чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
• здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
• затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
• схема неспособна работать с теплыми полами и в 3-этажном доме;
• увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

• К ним относятся:
• расширительный бак для компенсации объема теплоносителя при изменении температуры;
• группа безопасности, включающая манометр, термометр, предохранительный клапан;
• радиаторы, подключенные по одной из схем разводок;
• краны Маевского или сепаратор воздуха;
• обратный клапан;
• краны заполнения и слива системы;
• фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла, без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.

Открытая система: достоинства и недостатки

При обустройстве отопления в частном доме немало людей отдает предпочтение классическому варианту системы, в которой используется открытый расширительный бак, несмотря на растущую популярность более передовых систем закрытого типа. Этот выбор обусловлен достоинствами, которыми обладают открытые системы обогрева дома, в их число входит:

Энергонезависимость. Для местности с нестабильным электроснабжением актуален вопрос отопления без использования оборудования, потребляющего электричество

Помимо обустройства открытой системы важно использовать энергонезависимый котельный агрегат.
Надежность. Это основной плюс – данный вариант теплоснабжения доказал свою функциональность десятилетиями эксплуатации в самых разных условиях, в том числе в регионах с суровым климатом

По сути, надежность открытых систем сводится к надежности котлов, поскольку в ней больше нет элементов, которые могут выйти из строя. Важно лишь внимательно подойти к выбору приборов отопления и элементов для прокладки трубопровода – от их срока эксплуатации зависит продолжительность функционирования системы.
Простая схема. Отсутствуют сложные узлы, монтаж можно осуществить самостоятельно.
Не требуется отладка и настройка – после завершения монтажа, контур заполняют водой. Если нагретый теплоноситель начал циркулировать, все сделано правильно.
Бесшумная работа, отсутствие вибраций (если не используется циркуляционный насос).
Возможность дополнить энергонезависимое отопление циркуляционным насосом, сделав универсальную систему и повысив ее эффективность.

К недостаткам эксплуатации отопительного контура открытого типа относят:

• Ограничение в применении. Для больших домов такая система не подходит – если длина горизонтальной магистрали превышает 30 метров, величина гидравлического сопротивления в трубах превышает уровень напора потока нагретого теплоносителя, то есть, естественная циркуляция невозможна, наступит статическое равновесие.
• Инертность. Без установки циркуляционного насоса прогрев системы (выход в рабочий режим) будет занимать немало времени, поскольку скорость перемещения нагретой жидкости чрезвычайно низка. По этой же причине невозможно организовать оперативное управление микроклиматом в помещении.
• Конструкционные нюансы. Чтобы минимизировать гидравлическое сопротивление в трубопроводе, его монтируют из труб разного диаметра (по мере удаления от котла диаметр должен уменьшаться, чтобы поддерживалась нормальная скорость перемещения жидкости), а это усложняет монтаж и требует дополнительных расходов – трубы большого диметра дороже, нужны переходники и т.д.
• Особенности монтажа. Обязательно следует соблюдать расчетный уклон труб на каждом участке магистрали – даже единственная ошибка способна сделать систему неработоспособной или снизить ее эффективность. В последнем случае для преодоления гидравлического сопротивления придется повысить рабочую температуру теплоносителя, что ведет к перерасходу топлива и увеличению финансовых затрат на теплоснабжение.
• Обслуживание. Из-за интенсивного испарения горячей жидкости из открытого расширительного бака, требуется постоянно следить за уровнем воды и вовремя ее подливать.
• Активная коррозия металла. Через бак в теплоноситель постоянно поступает кислород, что ускоряет коррозионные процессы. Это снижает долговечность металлических элементов системы, в том числе стального теплообменника котельного агрегата.

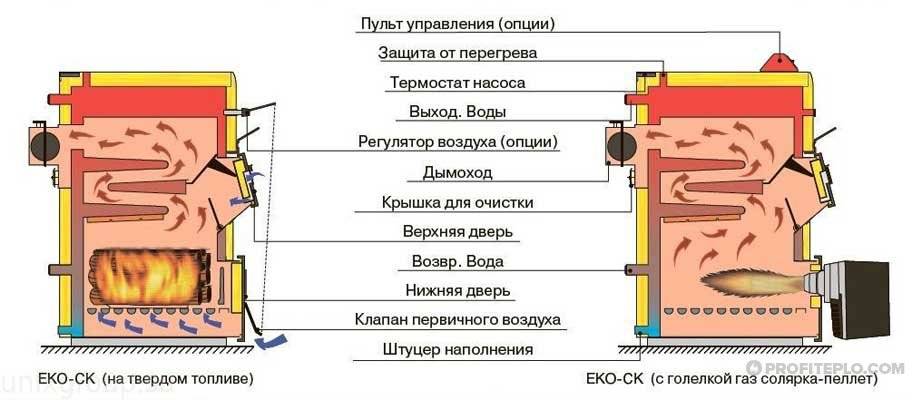

Виды котлов и их выбор

Тестирование на герметичность

При тестировании можно обнаружить протечки и избежать поломок приборов в отопительный сезон.

Тестирование необходимо проводить в 2 захода:

1. Проверка в горячем виде. Проверять отопительную схему нужно перед началом отопительного сезона. Теплоноситель под сдавливанием, а показатели его находятся на критических для прибора уровнях. При помощи такого тестирования можно убедиться в функциональной готовности к отоплению дома. А также проверить отсутствие протечек. Проводить такое тестирование желательно перед отопительным сезоном. Так как в случае неполадок весь дом может остаться без отопления.
2. Проверка в холодном виде. Для этого необходимо радиаторы и трубы наполнить холодной водой. После этого можно измерять давление. После 30 минут нужно проверить давление и если оно не ниже 0,06 Мпа, то система работает нормально. А через 2 часа показатель должен быть больше 0,02 Мпа. В результате проверки вы должны удостовериться в отсутствие протечек.

Если вы хотите провести точное тестирование, то лучше обратиться к квалифицированным специалистам. Такое тестирование будет более точным, чем самостоятельное.

Несколько общих, но важных замечаний

Для того чтобы можно было рассуждать о правильности работы системы отопления и об её настройке и регулировке, для начала необходимо убедиться в том, что ваша система отопления загородного дома грамотно спроектирована, смонтирована, грамотно подобрано отопительное оборудование.

Такой подход диктуется тем, что нередко в частных домах системы отопления «ваяют» бригады «шабашников». А как, что, и на основании чего они делают, для собственников жилья нередко остаётся большим секретом

Поэтому вынужден обратить внимание читателя на несколько, в общем-то, прописных истин, без понимания которых говорить о настройке и регулировке несерьёзно

Этап № 1

Первое, в чём необходимо убедиться, — в том, что параметры котлов соответствуют параметрам системы отопления. Арифметика здесь простая. На каждый киловатт мощности котла должно приходиться примерно 13 литров воды (теплоносителя) в системе отопления. Причём отклонения в большую сторону не так критичны, как в меньшую

При этом по большому счёту неважно, кто производитель котла и даже на каком топливе он работает

Самый простой и надёжный способ определить объём воды в системе отопления — просмотреть показания водомера, заливая жидкость в систему (при первой испытательной топке, при промывке системы). Кроме этого, можно рассчитать объём воды в системе. Для этого необходимо учесть объём её в основных приборах: в отопительном котле, в радиаторах отопления и в трубах. У меня, например, при первой испытательной топке водомер показал, что в систему было залито 295 литров.

Таким образом, удельный объём воды в системе в моём случае составил: 295/20=14,75 л/кВт, что немного превышает требуемое значение. Но больше — не меньше. Поэтому я ничего менять не стал, и впоследствии об этом пожалел.

Если объём воды слишком мал по отношению к мощности используемого котла, целесообразно привести объём теплоносителя в соответствие с мощностью котла. Самый простой путь — добавить количество обогревательных приборов в систему.

При определении мощности котла нужно учитывать возможные нюансы и сюрпризы. Так, например, свой котёл я покупал как 16-киловатный.

При осмотре оборудования и документации, уже дома, выяснилось, что котёл укомплектован газовой горелкой мощностью 20 кВт. Соответственно, мощность котла не 16, а 20 кВт.

Владельцев импортных котлов может подстерегать другой сюрприз. Например, котел мощностью 27 кВт (при номинальном давлении газа 18-20 мбар) в наших газовых сетях при давлении 13 мбар реально будет выдавать чуть более 20 кВт. Зимой, когда давление падает ещё ниже, производительность газового котла ещё больше снизится.

После того как мы убедились, что объём теплоносителя соответствует мощности котла, и уточнили объём воды в системе, можно переходить к следующему этапу.

Способы монтажа отопительного оборудования

Присоединение всех элементов отопительной конструкции может осуществляться по-разному. По способу монтажа к магистрали радиаторные системы отопления могут быть:

Вертикальная система имеет подключение снизу вверх. К одному стояку проводятся элементы отопления всех этажей в здании. Такой способ эффективен, но дорог.

Горизонтальная система применяется в зданиях, имеющих один этаж. Помещение обычно имеет большую площадь, поэтому конструкция отопления должна быть сложной. Подключение радиаторов происходит по горизонтальной траектории. Разводку стояков помещают в коридоре или подъезде.

Принцип построения отопительной системы с естественной циркуляцией

Самотечная система отопления частного дома состоит из таких элементов:

• котел. Именно он осуществляет нагрев теплоносителя. Существует большое количество видов котлов, которые работают на различного типа топливе.
• трубопровод. Он может быть как одинарным, так и двойным (для обратного тока).
• отопительные элементы – радиаторы.
• расширительный бак.

Он должен составлять минимум 0,005 м на метр погонный трубы и быть направленным в сторону нагревающего бака. То есть, если радиатор и котел расположены на одном этаже, то уровень входа трубы в радиатор должен быть несколько выше. Необходимость наличия уклона объясняется несколькими факторами:

по трубе, которая имеет уклон, холодная вода значительно быстрее движется к нагревательному баку.
наличие уклона крайне важно для того чтобы пузырьки воздуха, появившиеся в процессе нагревания теплоносителя, эффективнее поднимались в специальный расширительный бак, а оттуда – удалялись в атмосферу.

Необходимый уклон гравитационной системы отопления

Наличие расширительного бака в такой системе, как гравитационная система отопления из полипропилена, благотворно влияет на создание дополнительного давления в системе, что делает скорость передвижения теплоносителя несколько выше.

Помимо этого, на скорость перемещения теплоносителя влияет также и уровень расположения отопительных элементов (радиаторов) относительно нагревательного котла. Однако гравитационное давление, возникающее во время перемещения теплоносителя, в некоторой степени расходуется в момент, когда жидкость преодолевает сопротивление трубопровода.

Дополнительными препятствиями, на которые также расходуется значительное количество гравитационного давления, являются дополнительные радиаторы, разветвления, повороты, присутствующие в системе. Для более эффективного обогрева (и достижения максимальной скорости перемещения теплоносителя) следует проектировать отопление с естественной циркуляцией так, чтобы подобных препятствий было меньше. В случае если подобная «сложность» системы вызвана необходимостью, решением возникшей сложности является использование труб большего диаметра.

Монтаж отопления

Схемы таких систем отопления

Схема системы отопления независимо от способа циркуляции теплоносителя зависит от нескольких факторов:

• способа соединения радиаторов с подающими стояками. Здесь выделяют однотрубную и двухтрубную системы;
• места прокладки магистрали, подающей горячую воду. Выбирать нужно между нижней и верхней разводкой;
• схемы прокладки магистрали: тупиковая система или попутное движение теплоносителя в магистралях;
• расположения стояков, которое может быть либо горизонтальным, либо вертикальным.

Однотрубная система: как регулировать температуру?

Однотрубная система отопления имеет только один вариант исполнения разводки – верхнюю. В ней нет обратного стояка, поэтому охлаждённый в батареях теплоноситель возвращается в подающую магистраль. Движение жидкости обеспечивается разностью температур жидкости в нижних и верхних радиаторах.

Чтобы обеспечить одинаковый температурный режим в помещениях на разных этажах, поверхность нагревательных приборов на первом этаже должна быть несколько больше, чем на втором и последующих. В нижние радиаторы поступает смесь горячей и охлаждённой в верхних теплообменниках воды.

В однотрубной системе может быть два варианта движения теплоносителя. в первом одна часть идёт в радиатор, другая – дальше по стояку к нижним приборам.

При параллельной однотрубной разводке теплообменники на верхних этажах получают горячую воду, а самые нижние – уже остывшую. Поэтому площадь последних должна быть увеличена, чтобы уравнять обогрев всех помещений

Во втором случае весь объём воды проходит через каждый теплообменник, начиная с самых верхних. Главная особенность такой разводки состоит в том, что радиатора на первом и цокольном этажах получают только охлаждённую воду.

При проточном варианте однотрубной разводки нельзя отключить или ограничить поступление теплоносителя в отдельный радиатор. Перекрытие одного из них привело бы к остановке циркуляции во всей системе

И если в первом случае регулировать температуру в помещениях можно с помощью кранов, то во втором их нельзя применять, так как это приведёт к уменьшению подачи жидкости ко всем последующим теплообменникам. К тому же полное перекрытие крана означало бы остановку циркуляции воды в системе.

При монтаже однотрубной системы лучше остановиться на разводке, которая даёт возможность регулировки подачи воды к каждому радиатору. Это позволит регулировать температуру в отдельных помещениях и, естественно, делает отопительную систему более гибкой, а значит и более эффективной.

Так как однотрубная разводка может быть только верхней, её монтаж возможен только в постройках с чердачным помещением. Именно там должен размещаться подающий трубопровод. Главный недостаток заключается в том, что пуск отопления возможен только по всему зданию сразу. Преимущества у системы, конечно, тоже есть. Главные из них – простой монтаж и меньшая стоимость. С точки зрения эстетики, чем меньше труб, тем проще их спрятать.

Как должна быть устроена двухтрубная система?

Этот вариант схемы отопления предполагает наличие подающей и отводящей магистрали. В верхней части системы циркулирует горячий теплоноситель, в нижней – остывший.

Двухтрубная система отопления более гибкая в отношении регулирования температуры в отдельных помещениях. Однако она требует большего количества материалов, чем однотрубная

От котла отходит труба, соединённая с расширительным баком. От бака идёт труба горячей линии контура, которая потом соединяется с разводкой. В зависимости от размеров емкости и объёма воды в системе, от бака может отходить переливная труба. По ней излишки воды сливаются в канализацию.

Трубы, выходящие из нижней части теплообменников, объединяются в обратную магистраль. По ней остывший теплоноситель снова попадает в котёл. Обратка должна проходить через те же помещения, что и подающий трубопровод.

Горизонтальный или вертикальный стояк в разводке?

Система отопления с вертикальным стояком предполагает подводку к нему радиаторов с разных этажей. Её преимущество: ниже риск «завоздушивания» системы, недостаток – более высокая стоимость.

Когда теплообменники с одного этажа соединены с подающим трубой, — это система с горизонтальным стояком. Такой вариант обойдётся домовладельцам в меньшую сумму, но придётся решать проблему образования воздушных пробок. Как правило, достаточно установить воздухоотводчики.
