Многотопливные котлы вместо двух котлов
Для небольших объектов теплоснабжения допускают установку котлов, конструкция которых предусматривает возможность одновременного сжигания нескольких видов топлива.
Лучше всего зарекомендовали себя пары:
- твердое топливо — электричество;
- магистральный газ — сжиженный газ;
- магистральный газ — мазут;
- жидкое топливо — электричество;
- сжиженный газ — электричество;
Первая пара наиболее распространенная и реализована во многих отечественных твердотопливных котла, когда в контур отопления вмонтированы ТЭНы с нагрузкой не менее 50 % от номинальной мощности.
Таким образом, приняв решение оборудовать котельную двумя котлами, способных к совместной работе, пользователь однозначно выигрывает, получая более современную энергоэффективную комбинированную схему теплоснабжения.
При правильном подборе оборудования можно достичь не только минимальной себестоимости тепловой энергии, но и повысить уровень автоматизации, надежности и безопасности источника отопления.
Подключение в одну систему двух котлов
Подключение в одну систему двух котлов
Совместить два отопительных прибора можно с помощью ручного и автоматического контроля.
Подключение с ручным управлением
Включение и выключение котлов проводится ручным способом за счет двух кранов на теплоносителе. Обвязка осуществляется при помощи запорной арматуры.
В оба котла устанавливаются расширительные баки, которые используются одновременно. Специалисты рекомендуют полностью не отсекать котлы от системы, а просто одновременно подключить их к расширительной емкости, перекрывая по движению воды.
Подключение с автоматическим управлением
Для автоматической регулировки двух котлов устанавливается обратный клапан. Он защищает отключений отопительный агрегат от вредоносных потоков. В остальном способ оборота теплоносителя в системе ничем не отличается от ручного управления.
В автоматической системе все главные линии не должны быть перекрыты. Насос рабочего котла прогоняет теплоноситель через нерабочий агрегат. Вода движется по малому кругу от места подсоединения котлов к отопительной системе через неработающий котел.
Чтобы не расходовать большую часть теплоносителя для неиспользуемого котла устанавливаются обратные клапаны. Их работа должна быть направленна друг на друга, чтобы вода от двух тепловых оборудований была направленна к отопительной системе. Клапаны можно поставить на обратной подаче. Также при автоматическом управлении необходим термостат для регулировки насоса.
Автоматическое и ручное управление используется при сочетании разных типов отопительных приборов:
- газовый и твердотопливный;
- электрический и дровяной;
- газовый и электрический.
Также можно подключить два газовых или электрических котлов в одну систему отопления. Установка более двух связанных тепловых агрегатов приводит к снижению эффективности системы. Поэтому больше чем три котла не соединяют.
Схемы обвязки по типам котлов
Довольно просто обвязать работу двух однотипных агрегатов, но это не всегда позволяют реальные условия эксплуатации. Более часто приходится объединять работу агрегатов не только с различной мощностью, но и с разными энергоносителями.
Наиболее популярные пары двухкотловых схем:
- газовое топливо и электроэнергия;
- газ и твердое топливо;
- дрова и электроэнергия;
- пропан и электроэнергия;
- печное топливо и электроэнергия;
- пеллеты и электроэнергия.
Подключение газового и напольного твердотопливного котла
Это наиболее технически сложный способ обвязки двух котлов, поскольку требует выполнения дымовентиляционной системы и соблюдения габаритов помещения для установки крупных пожароопасных объектов.
Разработку схемы лучше всего поручить проектной организации, поскольку в ней должны быть учтены все правила безопасной эксплуатации, как для газового, так и твердотопливного котла.
Оптимальный режим в отопительной сети достигается при монтаже многоконтурной системы, в этом случае необходимо подключить котлы с двумя независимыми контурами.
Учитывая, что твердотопливные устройства практически не поддаются регулированию температуры теплоносителя, должна применять открытая система теплоснабжения с установкой расширительного бака.
Электрический и газовый
Очень эффективная и простая в управлении схема. Сочетая газовый и электрический котлы в одной системе теплоснабжения, возможно, добиться намного большего теплотехнического эффекта, а при правильной комбинации режимов работы агрегатов — схема экономнее традиционных газовых котлов.
Функцию ведущего в этой паре, как правило, осуществляет газовый котлоагрегат, имея наименьшую себестоимость тепловой энергии. Электрокотел на дифтарифном учете электроэнергии включается ночью с использованием самого дешевого тарифа.
При выборе тепловой мощности оборудования необходимо ориентироваться на такую схему обвязки котлов. Газовый агрегат должен быть более мощным, а электрокотел обладать пиковой мощностью для работы в ночное время или при пиковой нагрузке теплопотребления. Запретов по совместной эксплуатации этой пары котлов в нормативных материалах не существует. Однако при их установке потребуется согласования проекта котельной и от газовой службы, и от энергонадзора.
Подключение твердотопливного и электрокотла
Подключение твердотопливного и электрокотла тоже является эффективной реализацией комбинированного источника теплоснабжения. Базовым котлом является твердотопливный, который способен работать при одной загрузке не менее 8 часов. Он хорошо разогревает объект теплоснабжения.
После выгорания топлива и остывания теплоносителя до 60 С, в работу включается электрокотел в режиме поддержания температурного графика. Желательно для большей энергоэффективности иметь бак-аккумулятор горячей воды, который нагревают электрокотлом в часы ночного экономного режима.
Сам твердотопливный котел плохо поддается регулированию из-за инертности процесса горения, он будет выдавать практически номинальную производительность, пока не выгорит топливо.
В этом случае работая на нагрев первичного контура в баке-аккумуляторее, регулировка режима отопления будет осуществляется во вторичном контуре отопления от бака-аккумулятора через трехходовой кран путем подмеса холодной воды от обратного теплоносителя с горячей от подающей линии.
Основные недостатки двухконтурных котлов
Необходимо учитывать, что такой котёл работает попеременно, причём в приоритете у него именно горячее водоснабжение. Что это значит? Как только открывается кран горячей воды в ванной комнате или на кухне, двухконтурный котёл перестает отапливать дом и начинает греть воду для водоснабжения жильцов. Когда кран закрывается, система переходит в обратный режим.
Если в доме проживает большая семья, которая постоянно будет пользоваться горячей водой, такая система окажется просто неэффективной для обогрева. Либо горячего водоснабжения будет достаточно для всех, либо в доме постоянно будет холодно, так как система не сможет выполнять две функции одновременно. То же самое касается домов большой площади: если котёл даже некоторое время не будет работать на обогрев, температура быстро начнёт падать, что приведёт к значительным неудобствам.
Их можно избежать, если установить одноконтурный котёл и отдельный бойлер: любой член семьи в любое время сможет пользоваться горячей водой, и при этом дом будет продолжать отапливаться в соответствии с заданными настройками. Конечно, такое решение потребует больших вложений и строгого соблюдения техники безопасности при установке, так как система будет более сложной.
Важно! Значительно увеличить эффективность котла и понизить теплопотери поможет правильное утепление. Утеплённый дом не будет терять тепловую энергию через оконные и дверные щели, через стены и потолок
В утеплённом доме каждый год будет расходоваться меньше топлива, поэтому и эти вложения достаточно быстро окупятся.
Любой владелец дома должен ещё на этапе проектировки определиться, как будет смонтировано отопление, и где будет установлено оборудование и дымоход. Схема отопления частного дома с двухконтурным котлом может иметь различные варианты, это зависит и от размеров дома, и от количества этажей, и от размеров самих помещений.

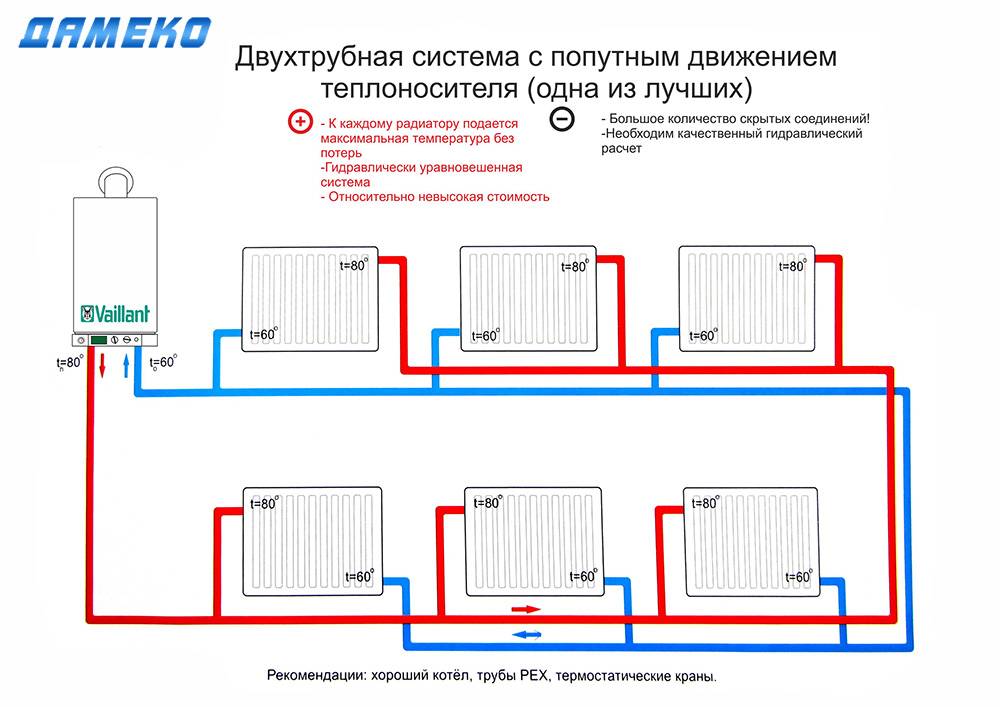

Самая простая схема расположения котла и радиаторов отопления – «ленинградка»: так называют однотрубную схему с одним контуром. Она подходит для небольших зданий, площадь которых не превышает 100 кв. метров, и в которых нет второго этажа. Поскольку в небольшом доме обычно проживает всего 2-3 человека, водоразбор будет относительно небольшим, и он не будет мешать постоянному обогреву.
При монтаже используется следующая схема: в каждой комнате устанавливается алюминиевый радиатор отопления, его площадь зависит от размеров помещения. Радиаторы врезаются в основной контур, не размыкая его, подключаются они нижним или диагональным способом. Перед котлом устанавливается расширительный бак, позволяющий компенсировать температурное расширение воды.
Сразу после котла обустраивается так называемый разгонный коллектор: труба сначала резко поднимается вверх, а потом плавно опускается вниз. Такая система позволит обеспечить естественную циркуляцию теплоносителя, даже если в доме не будет электричества. Если проблем с ним нет, в систему монтируется циркуляционный насос, который будет обеспечивать постоянный круговорот.

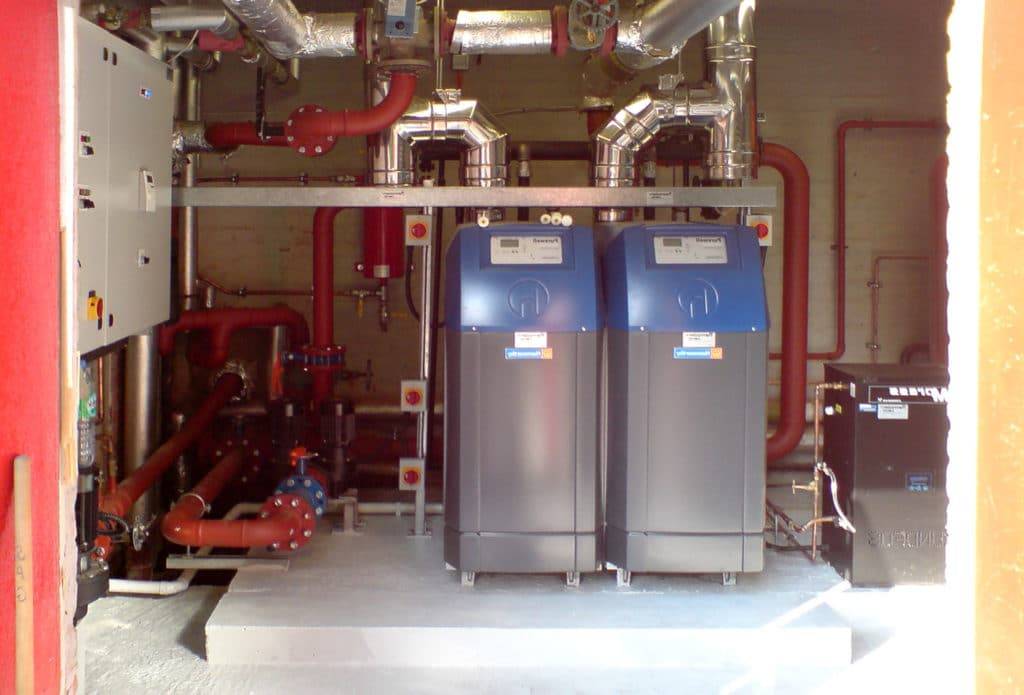

Эксплуатация двух котлов в котельной
Сегодня схема с двумя котлами весьма в котельных частного дома востребована. Ключевое значение заложено в вопросе их консолидации. Решением задачи занимается автоматизация работы оборудования.
Ручное переключение между котлами производится самостоятельным закрытием двух кранов. Два оставшихся при этом остаются открытыми. В автоматическом режиме функции регуляторов берут на себя 2 обратных клапана для предотвращения ненужных движений через отключенное оборудование.
Пути перемещения теплоносителя в автоматизированном процессе всегда свободны. Насос функционирующего котла в любом случае гонит его через бездействующий агрегат по малому кругу. Проблему холостого хода призваны исключить обратные устройства, расположенные, к примеру, на возвратной ветке.
Еще одним элементом автоматики является термостат, сигнализирующий оборудованию о прекращении работы. Пока этого не произойдет, теплоноситель будет бесполезно кружить в схеме через остановившийся аппарат, создавая помехи для деятельности включенного прибора.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Схемы обвязки по типам котлов
Довольно просто обвязать работу двух однотипных агрегатов, но это не всегда позволяют реальные условия эксплуатации. Более часто приходится объединять работу агрегатов не только с различной мощностью, но и с разными энергоносителями.
Наиболее популярные пары двухкотловых схем:
- газовое топливо и электроэнергия;
- газ и твердое топливо;
- дрова и электроэнергия;
- пропан и электроэнергия;
- печное топливо и электроэнергия;
- пеллеты и электроэнергия.
Подключение газового и напольного твердотопливного котла
Это наиболее технически сложный способ обвязки двух котлов, поскольку требует выполнения дымовентиляционной системы и соблюдения габаритов помещения для установки крупных пожароопасных объектов.
Разработку схемы лучше всего поручить проектной организации, поскольку в ней должны быть учтены все правила безопасной эксплуатации, как для газового, так и твердотопливного котла.
Оптимальный режим в отопительной сети достигается при монтаже многоконтурной системы, в этом случае необходимо подключить котлы с двумя независимыми контурами.
Учитывая, что твердотопливные устройства практически не поддаются регулированию температуры теплоносителя, должна применять открытая система теплоснабжения с установкой расширительного бака.
Электрический и газовый
Очень эффективная и простая в управлении схема. Сочетая газовый и электрический котлы в одной системе теплоснабжения, возможно, добиться намного большего теплотехнического эффекта, а при правильной комбинации режимов работы агрегатов — схема экономнее традиционных газовых котлов.
Функцию ведущего в этой паре, как правило, осуществляет газовый котлоагрегат, имея наименьшую себестоимость тепловой энергии. Электрокотел на дифтарифном учете электроэнергии включается ночью с использованием самого дешевого тарифа.
При выборе тепловой мощности оборудования необходимо ориентироваться на такую схему обвязки котлов. Газовый агрегат должен быть более мощным, а электрокотел обладать пиковой мощностью для работы в ночное время или при пиковой нагрузке теплопотребления. Запретов по совместной эксплуатации этой пары котлов в нормативных материалах не существует. Однако при их установке потребуется согласования проекта котельной и от газовой службы, и от энергонадзора.
Подключение твердотопливного и электрокотла
Подключение твердотопливного и электрокотла тоже является эффективной реализацией комбинированного источника теплоснабжения. Базовым котлом является твердотопливный, который способен работать при одной загрузке не менее 8 часов. Он хорошо разогревает объект теплоснабжения.
После выгорания топлива и остывания теплоносителя до 60 С, в работу включается электрокотел в режиме поддержания температурного графика. Желательно для большей энергоэффективности иметь бак-аккумулятор горячей воды, который нагревают электрокотлом в часы ночного экономного режима.
Сам твердотопливный котел плохо поддается регулированию из-за инертности процесса горения, он будет выдавать практически номинальную производительность, пока не выгорит топливо.
В этом случае работая на нагрев первичного контура в баке-аккумуляторее, регулировка режима отопления будет осуществляется во вторичном контуре отопления от бака-аккумулятора через трехходовой кран путем подмеса холодной воды от обратного теплоносителя с горячей от подающей линии.
Требования к помещению с двумя котлоагрегатами
В том случае, когда выбраны однотипные источники отопления, применяются требования к топочной, предъявляемые к определенному виду используемого топлива: газ, уголь, паллеты или электронагрев.
К котельной в доме нужно отнестись с должным вниманием
Если выбирается агрегаты, функционирующие на разных видах энергоносителей, помещения обязаны соответствовать обоим, при этом выбирается больший показатель.
Требования к агрегатам, использующим твердое топливо:
- Площадь пола топочного помещения выбирается по общей тепловой мощности устройств: до 32 кВт необходимо 7.50 м2, до 62 кВт — 13.50 м2, до 200 кВт — 15.0 м2.
- Агрегат более 30 кВт устанавливается по центру топочной, чтобы обеспечить надежную циркуляцию воздушных масс.
- Поверхностные элементы топочной: пол, стенки, потолок и перегородки выполняются из огнестойких стройматериалов, с применением гидроизоляционной защиты.
- Котел устанавливают на надежный фундамент из огнестойких стройматериалов.
- Для агрегатов до 30 кВт, требования по огнестойкости пола ниже, его достаточно покрыть стальным листом.
- Запас твердого топлива хранится в отдельном сухом помещении, а суточный запас может находиться в котельном зале на расстоянии не менее 1м от котла.
- В топочной должны быть установлены дверь и окна, способные обеспечить надежную трехкратную циркуляцию воздуха из расчета существующего объема помещения.
Требования к топочным с котлоагрегатами, работающими на газе:
- Газовые котлы с суммарной мощностью до 30 кВт допускается устанавливать в нежилом помещении дома, где существуют окна и двери, способные обеспечить 3-х кратную циркуляцию воздуха.
- При мощности газового источника более 30 кВт, требуется отдельная топочная с высотой потолков не меньше 2.5 м и общей площадью свыше 7.5 м2.
- Если это оборудование будет устанавливаться на кухне в которой функционирует газовая плита, то помещение должно быть не менее 15 м2.
Требования к помещению с двумя котлоагрегатами
В том случае, когда выбраны однотипные источники отопления, применяются требования к топочной, предъявляемые к определенному виду используемого топлива: газ, уголь, паллеты или электронагрев.
К котельной в доме нужно отнестись с должным вниманием
Если выбирается агрегаты, функционирующие на разных видах энергоносителей, помещения обязаны соответствовать обоим, при этом выбирается больший показатель.
Требования к агрегатам, использующим твердое топливо:
- Площадь пола топочного помещения выбирается по общей тепловой мощности устройств: до 32 кВт необходимо 7.50 м2, до 62 кВт — 13.50 м2, до 200 кВт — 15.0 м2.
- Агрегат более 30 кВт устанавливается по центру топочной, чтобы обеспечить надежную циркуляцию воздушных масс.
- Поверхностные элементы топочной: пол, стенки, потолок и перегородки выполняются из огнестойких стройматериалов, с применением гидроизоляционной защиты.
- Котел устанавливают на надежный фундамент из огнестойких стройматериалов.
- Для агрегатов до 30 кВт, требования по огнестойкости пола ниже, его достаточно покрыть стальным листом.
- Запас твердого топлива хранится в отдельном сухом помещении, а суточный запас может находиться в котельном зале на расстоянии не менее 1м от котла.
- В топочной должны быть установлены дверь и окна, способные обеспечить надежную трехкратную циркуляцию воздуха из расчета существующего объема помещения.
Требования к топочным с котлоагрегатами, работающими на газе:
- Газовые котлы с суммарной мощностью до 30 кВт допускается устанавливать в нежилом помещении дома, где существуют окна и двери, способные обеспечить 3-х кратную циркуляцию воздуха.
- При мощности газового источника более 30 кВт, требуется отдельная топочная с высотой потолков не меньше 2.5 м и общей площадью свыше 7.5 м2.
- Если это оборудование будет устанавливаться на кухне в которой функционирует газовая плита, то помещение должно быть не менее 15 м2.
Схемы подключения
Обвязать два разнотипных котла в одной тепловой схеме очень ответственный этап. Любая даже незначительная ошибка, кроме неэффективности работы теплового оборудования, может создать аварийную ситуацию в доме.
Расчет двухкотловой схемы подключения нужно поручить проектной организации, чтобы они могли подобрать наиболее оптимальную пару агрегатов с параллельной или последовательной обвязкой и вариантами управления: автоматическим или ручным.
Котлы с автоматическим управлением
С точки зрения гидравлики эта схема не имеет больших отличий от ручного принципа управления, только в ней устанавливается 2 обратных клапана.
Это требуется с целью исключения «паразитных» или холостых потоков теплоносителя через котлоагрегат, который находится в резерве. Такую проблему также решают путем установки гидрострелки. Обратные клапаны устанавливают на обратной магистрали, направленные друг на друга.
Для данной системы также потребуется термостат, отключающий насос для принудительной циркуляции. Когда в котле выгорит уголь, не будет никакого смысла циркулировать вхолостую воду через остановленный аппарат, тем самым создавая сопротивление для работы второго устройства.
Схема подключения 2-х котлов с ручным управлением
В этом варианте для согласованности работы котлоагрегатов нужна только запорно-регулирующая арматура. Все оперативные переключения между агрегатами выполняются руками оператора путем открытия/закрытия 2-х вентилей на линии обратного теплоносителя. Для полного прекращения движения горячей воды потребуется отключить 4-е вентиля, соответственно по паре на подаче и обратке.
В подобных схемах предусматриваю расширительные бачки для компенсации теплового расширения воды при нагреве котла из холодного состояния. Не рекомендуется в целях экономии оставлять один бак, поскольку он может не справится с нагрузкой во время работы двух котлов.
Последовательное и параллельное включение
Эти две общепринятые схемы обвязки двух котлов, работающих в паре.
Последовательная, предполагает поочередное включение агрегатов без дополнительных линий и узлов. При этом первый по ходу движения воды агрегат нагревает ее, а второй — догревает до нужной температуры.
Последовательная схема Первый вариант применяется для небольших источников нагрева. На практике он встречается довольно редко и считается непрактичным, поскольку нельзя снять для ремонтных операций один агрегат, не нарушив работоспособность другого.
Такая схема будет неработоспособной при неисправности даже одного агрегата. Сегодня эта схема частично модернизирована за счет установки байпасных линий и дополнительной запорно-регулировочной арматуры.
Параллельное включение в единой обвязке разнотипных котлоагрегатов считается преимущественным и допускает установку гидрострелки и автоматического блока управления.
Параллельное подключение
Расчёт мощности и выбор оборудования
Первоначально, чтобы выбрать схему БКНсР и подобрать оборудование требуется выполнить расчет тепловой нагрузки на ГВС для конкретного потребителя. Неправильный выбранный метод подключения приведет к неэффективности системы рециркуляции ГВС или поломки основного и насосного оборудования.
Как выбрать бойлер
Например, чтобы выполнить расчет, для семьи из 4-х человек берут нормы горячей воды по СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».
Несложные расчеты показывают, что на мытье посуды потребуется 336 л/неделю, душ- 1280 л/неделю, на мелкие действия еще 280 л/неделю, итого 2856 л/неделю или 17л/час.
Формула для определения мощности:
17х0.0375=0.637кВт
Расчетные параметры нагревателя:
- Минимальный объем водопотребления 1.5 л/мин.
- Объём емкости — более 100 л.
- Время нагрева воды до 2-х часов.
- Материал теплоизоляции пенополиуретан либо минвата.
- Элементы защиты: клапаны, датчики температуры и давления и предохранители.
- Срок службы — от 10 до 12 лет.
Схемы обвязки по типам котлов
Довольно просто обвязать работу двух однотипных агрегатов, но это не всегда позволяют реальные условия эксплуатации. Более часто приходится объединять работу агрегатов не только с различной мощностью, но и с разными энергоносителями.
Наиболее популярные пары двухкотловых схем:
- газовое топливо и электроэнергия;
- газ и твердое топливо;
- дрова и электроэнергия;
- пропан и электроэнергия;
- печное топливо и электроэнергия;
- пеллеты и электроэнергия.
Подключение газового и напольного твердотопливного котла
Это наиболее технически сложный способ обвязки двух котлов, поскольку требует выполнения дымовентиляционной системы и соблюдения габаритов помещения для установки крупных пожароопасных объектов.
Разработку схемы лучше всего поручить проектной организации, поскольку в ней должны быть учтены все правила безопасной эксплуатации, как для газового, так и твердотопливного котла.
Оптимальный режим в отопительной сети достигается при монтаже многоконтурной системы, в этом случае необходимо подключить котлы с двумя независимыми контурами.
Учитывая, что твердотопливные устройства практически не поддаются регулированию температуры теплоносителя, должна применять открытая система теплоснабжения с установкой расширительного бака.
Электрический и газовый
Очень эффективная и простая в управлении схема. Сочетая газовый и электрический котлы в одной системе теплоснабжения, возможно, добиться намного большего теплотехнического эффекта, а при правильной комбинации режимов работы агрегатов — схема экономнее традиционных газовых котлов.
Функцию ведущего в этой паре, как правило, осуществляет газовый котлоагрегат, имея наименьшую себестоимость тепловой энергии. Электрокотел на дифтарифном учете электроэнергии включается ночью с использованием самого дешевого тарифа.
При выборе тепловой мощности оборудования необходимо ориентироваться на такую схему обвязки котлов. Газовый агрегат должен быть более мощным, а электрокотел обладать пиковой мощностью для работы в ночное время или при пиковой нагрузке теплопотребления. Запретов по совместной эксплуатации этой пары котлов в нормативных материалах не существует. Однако при их установке потребуется согласования проекта котельной и от газовой службы, и от энергонадзора.
Подключение твердотопливного и электрокотла
Подключение твердотопливного и электрокотла тоже является эффективной реализацией комбинированного источника теплоснабжения. Базовым котлом является твердотопливный, который способен работать при одной загрузке не менее 8 часов. Он хорошо разогревает объект теплоснабжения.
После выгорания топлива и остывания теплоносителя до 60 С, в работу включается электрокотел в режиме поддержания температурного графика. Желательно для большей энергоэффективности иметь бак-аккумулятор горячей воды, который нагревают электрокотлом в часы ночного экономного режима.
Сам твердотопливный котел плохо поддается регулированию из-за инертности процесса горения, он будет выдавать практически номинальную производительность, пока не выгорит топливо.
В этом случае работая на нагрев первичного контура в баке-аккумуляторее, регулировка режима отопления будет осуществляется во вторичном контуре отопления от бака-аккумулятора через трехходовой кран путем подмеса холодной воды от обратного теплоносителя с горячей от подающей линии.
Правила установки на стену или пол
Газовый агрегат нужно размещать внутри отдельного помещения. которое соответствует таким требованиям:
- Имеется окно, которое можно открыть в любой момент.
- Наличие действующей вентиляции.
- Наличие газовой и водопроводных труб.
- Наличие розетки для обеспечения работы циркуляционного насоса и электроники. Конечно, она должна быть концом отдельной ветви, которая отходит от электрического щитка. Этот кабель должен быть подключен к отдельному защитному автомату. Кроме этого обязательным является заземление.
Также есть требования относительно правильности размещения котла в доме. Они такие:
- Расстояние между главным элементом системы отопления и другими газовыми приборами должно превышать 20 см.
- Вблизи не должно быть окна.
- Дистанция между котлом и розеткой должна составлять как минимум 0,5 м (по крайней мере, такие рекомендации дают производители). Вообще, чем дальше розетка от котла, тем лучше. Стоит добавить, что некоторые модели имеют кабель питания без вилки. Это означает, что провод нужно подключать своими руками сразу к размещенному в электрощитке автоматическому выключателю.
- Пространство между боковыми стенками котла и прилегающими стенами или предметами должно быть больше 15 см.
- Стена, на которую или вблизи которой проводится монтаж котла, должна быть прочной и покрытой невоспламеняющимися веществами. Если стена такая, которая может загореться, ее следует покрыть как минимум 3-мм негорючим материалом. Об этом часто отмечают в различных видео.
Как проверить, правильно ли подключен прибор?
Для выполнения контроля работоспособности прибора, необходимо сначала проверить герметичность соединений путём опрессовки (2 атмосферы).
Кроме того, требуется:
- оценить внешний вид котла и отопительной системы (на наличие трещин или других повреждений);
- проверить присутствие тяги в дымоходе;
- проконтролировать давление теплоносителя;
- оценить состояние подачи газа (низкое давление в сети может самостоятельно остановить котёл).
При обнаружении проблем с любым из элементов устройства и подключения к отопительной системе, газопроводу и водопроводу стоит обратиться к специалистам, которые смогут подсказать решение по конкретному случаю.
Первый запуск котла производится в присутствии представителей газовых служб, которые проверят качество выполненных работ.
Требования к помещению с двумя котлоагрегатами
В том случае, когда выбраны однотипные источники отопления, применяются требования к топочной, предъявляемые к определенному виду используемого топлива: газ, уголь, паллеты или электронагрев.
К котельной в доме нужно отнестись с должным вниманием
Если выбирается агрегаты, функционирующие на разных видах энергоносителей, помещения обязаны соответствовать обоим, при этом выбирается больший показатель.
Требования к агрегатам, использующим твердое топливо:
- Площадь пола топочного помещения выбирается по общей тепловой мощности устройств: до 32 кВт необходимо 7.50 м2, до 62 кВт – 13.50 м2, до 200 кВт – 15.0 м2.
- Агрегат более 30 кВт устанавливается по центру топочной, чтобы обеспечить надежную циркуляцию воздушных масс.
- Поверхностные элементы топочной: пол, стенки, потолок и перегородки выполняются из огнестойких стройматериалов, с применением гидроизоляционной защиты.
- Котел устанавливают на надежный фундамент из огнестойких стройматериалов.
- Для агрегатов до 30 кВт, требования по огнестойкости пола ниже, его достаточно покрыть стальным листом.
- Запас твердого топлива хранится в отдельном сухом помещении, а суточный запас может находиться в котельном зале на расстоянии не менее 1м от котла.
- В топочной должны быть установлены дверь и окна, способные обеспечить надежную трехкратную циркуляцию воздуха из расчета существующего объема помещения.
Требования к топочным с котлоагрегатами, работающими на газе:
- Газовые котлы с суммарной мощностью до 30 кВт допускается устанавливать в нежилом помещении дома, где существуют окна и двери, способные обеспечить 3-х кратную циркуляцию воздуха.
- При мощности газового источника более 30 кВт, требуется отдельная топочная с высотой потолков не меньше 2.5 м и общей площадью свыше 7.5 м2.
- Если это оборудование будет устанавливаться на кухне в которой функционирует газовая плита, то помещение должно быть не менее 15 м2.
