Отопление по системе Тихельмана — в чем его преимества

Система трубопроводов

Как верхнюю, так и нижнюю разводку петли Тихельмана принято выполнять трубами PPR. Если требуется скрытая прокладка труб, рекомендуется использовать систему PEX с надвижными фитингами. Если прокладка труб выполняется в плотных основаниях, следует использовать теплоизоляционную оболочку.

Система отопления Тихельмана для одноэтажного дома выполняется крайне просто. Трубопровод подачи теплоносителя пролегает от теплового узла вдоль всей радиаторной сети. Номинальный условный проход трубы сохраняется вплоть до предпоследнего радиатора в ряду, после чего выполняется переход на диаметр подключения радиаторов, обычно это 20 мм полипропилен или 16 мм PEX. Трубопровод возвратного тока прокладывается в том же порядке, но навстречу подаче, то есть первый радиатор по направлению тока горячего теплоносителя подключается заниженным диаметром.

Если система Тихельмана устраивается на нескольких этажах, требуется монтаж вертикального стояка. Магистральная труба подачи следует до самой высокой точки, откуда выполняется ответвление для запитки верхнего этажа. После этого магистраль разворачивается вниз, на этом участке осуществляется врезка подачи для всех нижних этажей. Общий трубопровод возвратного тока выполняется по аналогии с двухтрубной системой со встречным движением теплоносителя, то есть попросту выполняет роль сборной магистрали.

Диаметр труб для петли Тихельмана рассчитывается по общим методикам теплотехнического расчёта, основанных на выборе оптимального значения Kvs магистральных труб. При этом желательно, чтобы по ходу движения теплоносителя не происходило ступенчатого занижения условного прохода, иначе естественная балансировка системы будет не столь качественной. В системах с протяженностью разводящих трубопроводов до 120 м оптимальным считается условный проход магистральных труб не менее 270 мм2, а для труб подключения радиаторов — порядка 130 мм2.

Горизонтальный и вертикальный стояк?

Горизонтальная система предполагает подключение радиаторов к одному стояку, который лучше всего располагать вне жилых помещений: в коридоре или на лестничной клетке. Главное преимущество этого варианта – экономия труб и меньшая стоимость монтажа. К недостаткам относят некоторые сложности в эксплуатации и склонность к образованию в системе. Для их стравливания на радиаторы обычно устанавливаются краны Маевского. Используется горизонтальное сооружение чаще всего в одноэтажных зданиях большой площади.

Горизонтальное расположение системы позволяет сэкономить на трубах и монтаже. Однако такая система имеет склонность к завоздушиванию, что требует установки дополнительного оборудования, например, кранов Маевского

При обустройстве вертикальной системы все отопительные приборы подводятся к вертикальному стояку. Такой способ позволяет производить подключение по отдельности каждого этажа многоэтажного здания. Основное преимущество – при эксплуатации воздушные пробки не образуются. Однако обустройство вертикального варианта системы обойдется несколько дороже горизонтального.

Вертикальная конструкция не склонна к появлению в процессе эксплуатации воздушных пробок, зато более дорогостояща в обустройстве

Обзор программ для гидравлических вычислений

По существу любой гидравлический расчет систем водяного отопления считается непростой инженерной задачей. Для ее решения были разработаны ряд программных комплексов, которые облегчают выполнение такой процедуры.

Можно попытаться выполнить гидравлический расчет системы обогрева в оболочке Excel, воспользовавшись уже готовыми формулами. Однако при этом возможно появление следующих проблем:

• Большая погрешность. Во многих случаях как пример гидравлического расчета системы для отопления берутся с одной или двумя трубами схемы. Найти такие же вычисления для коллекторной проблематично;
• Для правильного учета сопротивления в плане гидравлики трубопровода нужны справочные данные, которые отсутствуют в форме. Их необходимо искать и вводить дополнительно.

Oventrop CO

Наиболее простая и ясная программа для гидравлического расчета теплосети. Интуитивный интерфейс и гибкая настройка смогут помочь быстро разобраться с невидимыми моментами ввода данных. Маленькие проблемы могут появиться при первой настройке комплекса. Потребуется ввести все параметры системы, начиная от самого материала труб и завершая размещением ТЕНОВ.

Отличается гибкостью настроек, возможностью делать самый простой гидравлический расчет теплоснабжения как для новой теплосети, так же и для модернизации старой. Выделяется от заменителей хорошим графическим интерфейсом.

Instal-Therm HCR

Программный комплекс рассчитывается для профессионального сопротивления в плане гидравлики теплосети. Бесплатная версия имеет очень много противопоказаний. Сфера использования – проектирование теплоснабжения в больших общественных и производственных зданиях.

В практических условиях для теплоснабжения автономного типа частных квартир и домов гидравлический расчет делается не всегда. Однако это способно привести к ухудшению работы системы обогрева и быстрой поломке его компонентов – отопительных приборов, труб и котла. Что этого избежать нужно вовремя высчитать параметры системы и сопоставить их с фактическими для последующей оптимизации работы теплоснабжения.

HERZ C.O.

Характеризуется гибкостью настроек, возможностью делать упрощенный гидравлический расчет отопления как для новой системы теплоснабжения, так и для модернизации старой. Отличается от аналогов удобным графическим интерфейсом.

Процесс установки системы

Работы по монтажу отопления Тихельмана начинаются с установки котла, размещать который полагается в помещении не ниже 250 см. Мощность устройства зависит от обогреваемой площади: на 10 м2 площади потребуется 1000 Вт.

После этого нужно выполнить следующие действия:

1. Навесить секции радиаторов. Определив нужное число элементов, разметить их будущую локализацию – обычно их помещают под окнами. Укрепить радиаторы кронштейнами.
2. Протянуть трубы из металлопластика, по которым будут идти подача и обратка. Такой материал рекомендуется благодаря простоте установки и устойчивости к высоким температурам. Диаметры должны быть 20-25 мм (у магистральных труб) и 16 мм (подключение батарей).
3. Смонтировать циркуляционный насос на обратке рядом с котлом. Перед ним нужно поместить устройство фильтрации. Врезают насос через байпас с тремя кранами.
4. Установить расширительный бачок и предохранительные детали, отвечающие за безопасность системы.

Самый простой и недорогой метод подготовки воды — использование в петле Тихельмана косвенного бойлера. Автоматизированные котлы обычно легко коммутируются с устройством нагрева и осуществляют управление им. В ином случае для включения бойлера потребуется создание обвязки.

Данные по гидравлике

Работа системы, устроенной по принципу петли Тихельмана, отличается высокой стабильностью. Сей факт наглядно демонстрируется данными гидравлического расчёта, однако для этого требуется соблюдение ряда монтажных правил.

Основным функциональным элементом такой системы остаётся гидравлический насос. Он создает давление на выходе, то есть на подаче, и разрежение на входе — обратке. Численно величина обоих значений снижается по мере удаления от насоса, причём падение напора происходит не линейно, оно описывается квадратичной величиной динамического напора. Эта закономерность прослеживается и для подающей ветки, и для возвратной, условно падение можно описать на примере трубопровода длиной 100 м:

Удаление от насоса в сторону движения теплоносителя (м)	Давление в подаче (% от номинального)	Разрежение в обратке (% от номинального)	Падение давления на радиаторе
10	90 %	5 %	95 %
20	75 %	20 %	95 %
30	55 %	35 %	90 %
50	45 %	40 %	85%
60	40 %	45 %	85 %
70	35 %	55 %	90 %
80	20 %	75 %	95 %
90	5 %	90 %	95 %

Это усреднённые данные, но даже по ним видно, что при кажущейся равномерности потери напора в середине радиаторной сети немного выше, нежели по краям. Действительно, за счёт пропорционального изменения давления и разрежения в каждом радиаторе поддерживается практически одинаковый перепад давлений в каждом нагревательном приборе, однако для корректной и стабильной работы петли Тихельмана следует соблюдать ряд правил, о которых речь пойдет дальше.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

• Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.

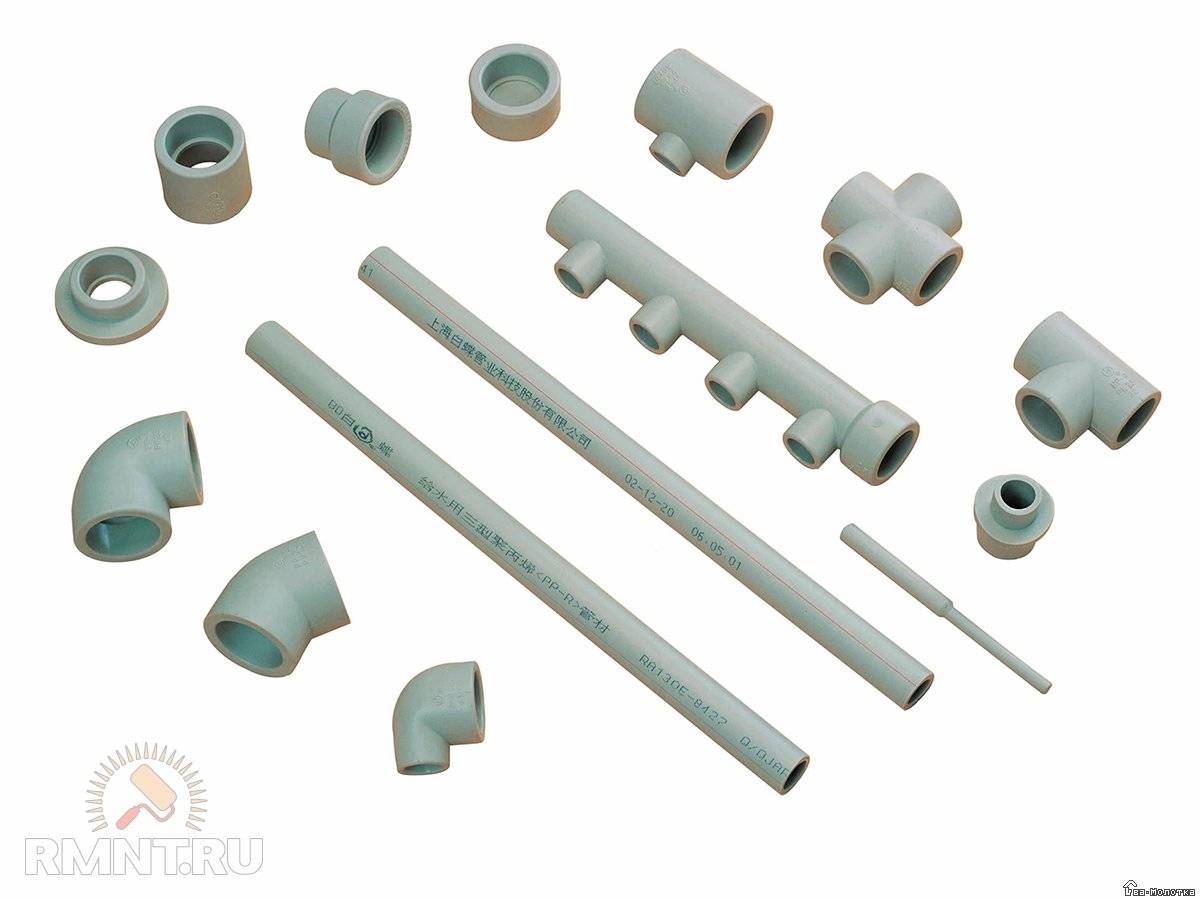

• Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.

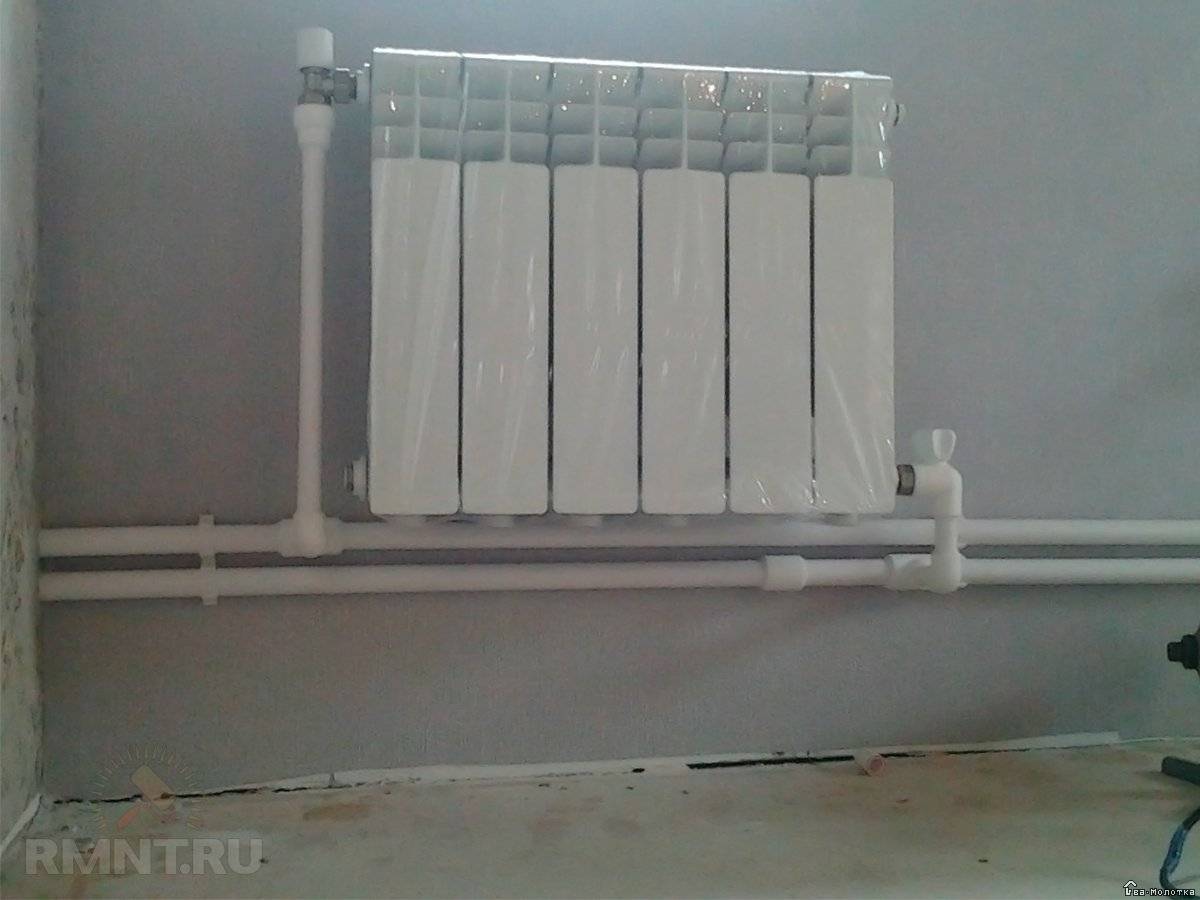

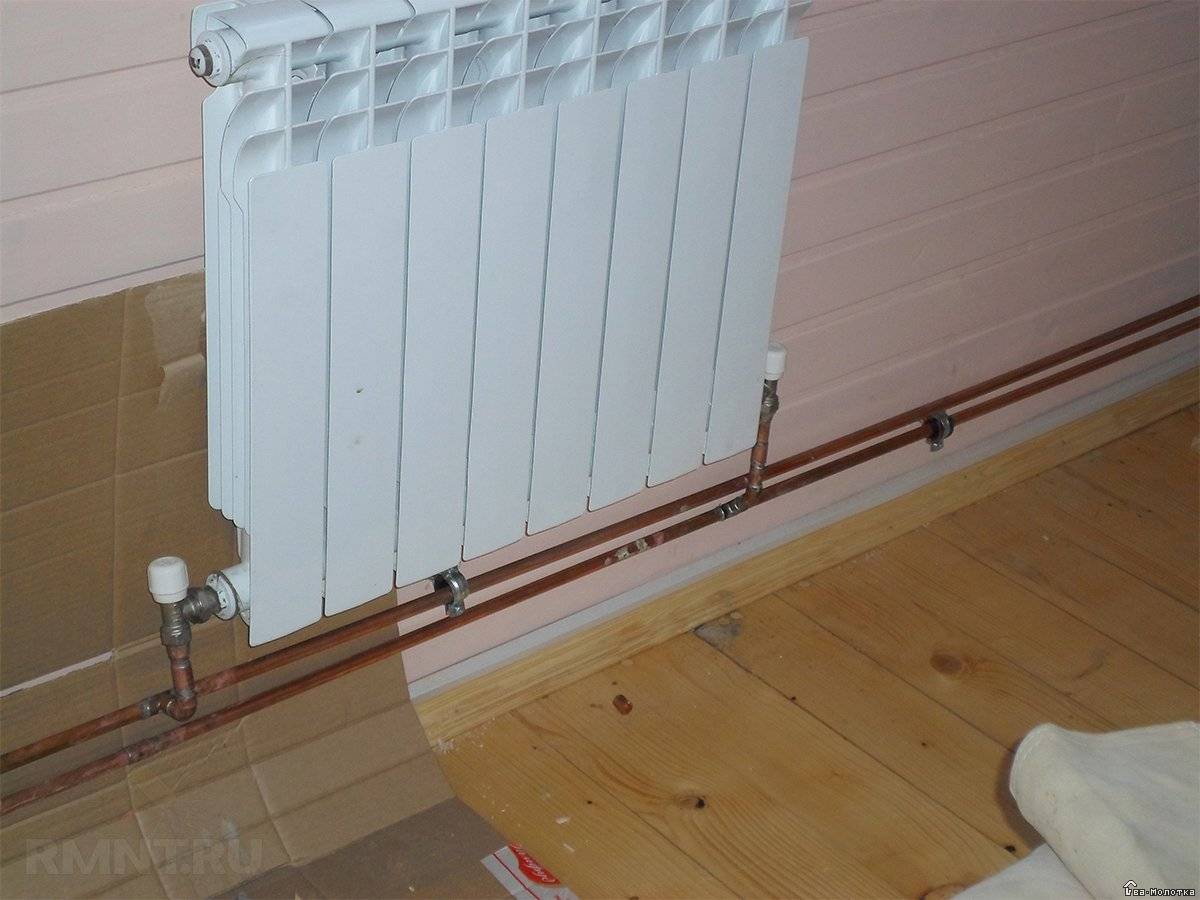

• Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
• На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

1. На патрубке подпитки.
2. По обеим сторонам насоса.
3. У расширительного бака.
4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

• Отводящую ветку магистрали надо располагать ниже подающей.
• Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
• Бак расширительный должен быть установлен выше котла отопления.
• На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
• При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
• Расширительный бак должен устанавливаться в отапливаемом помещении.
• Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

• Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
• Для каждого этажа рекомендуется монтаж по отдельной схеме.

Схема устройства петли Тихельмана в доме

Если используется схема отопления Тихельмана для двухэтажного дома, то в процессе монтажа придерживаются следующих правил:

1. Главный элемент системы – гидравлический насос.
2. Обязательно делается общий стояк, а для каждого этажа прокладывается своя отдельная петля.
3. На разных этажах энергопотери будут значительно отличаться, поэтому радиаторы и диаметр труб подбираются отдельно для каждого этажа.
4. Разделительные схемы позволяют выполнять балансировку поэтажно и существенно упрощают настройку всей системы.
5. На каждом этаже в контуре попутки должен быть установлен балансировочный кран. Для двухэтажных построек эти краны можно установить рядом в помещении котельной.

Обвязка котла

Двухтрубные системы с попутной циркуляцией теплоносителя могут быть закрытыми и открытыми.

На выходе подающего трубопровода из котла устанавливаются приборы безопасности:

• предохранительный клапан;
• автоматический воздухоотводчик;
• манометр.

В открытых системах выход подающего трубопровода организовывается в виде вертикального канала, в верхней точке которого устанавливается расширительный бак. После него подающая труба идет в разводящую сеть.

На обратном трубопроводе монтируется циркуляционный насос. При определении его производительности учитывают гидравлическое сопротивление системы. Перед насосным оборудованием устанавливается фильтр грубой очистки. После насоса монтируют тройник для присоединения расширительного бака, а также манометр для определения давления в нижней точке системы. В этом же месте выводится патрубок для слива или заправки контура теплоносителем.

Схема самотечной отопительной системы с естественной циркуляцией

В качестве запорной арматуры используются шаровые краны с полным проходом. Они монтируются в следующих местах:

• с двух сторон от насосного оборудования;
• на заправочном патрубке;
• на отводе расширительной емкости;
• в тех местах, где котел подключается к контуру.

Иногда в котельной на байпасе устанавливают закрытый клапан, который срабатывает при остановке циркуляции теплоносителя. Его врезают до циркуляционного насоса. Байпас защищает систему от работы вхолостую и температурного шока.

Трубопроводы

Если монтируется отопление (петля Тихельмана для двухэтажного дома), то при выборе сечения трубопровода учитывают теплопотери и площадь помещения:

1. Если тепловые потери не превышают 15 кВт при отапливаемой площади 150 м², то подойдут трубы, внутренний диаметр которых равен 2 см. В большинстве случаев именно они применяются для устройства внутренней магистрали в системе с количеством радиаторов не более 8 штук. При такой площади отопления подойдет насос 25-40.
2. Если теплопотери находятся в пределах 15-27 кВт, а площадь дома не превышает 250 м², подойдут трубопроводы с внутренним диаметром 2,5 см. Это позволит оптимизировать работу насосного оборудования. При площади дома не более 250 квадратов используют насосное оборудование 25-60.

При проведении необходимых расчетов диаметр трубопровода можно уменьшить. При этом стоит учитывать, что подающий трубопровод, идущий к последнему радиатору, должен иметь сечение не менее 1,6 см.

Арматура

Для правильной работы радиаторов их обязательно укомплектовывают регулировочной арматурой. Благодаря этому температурный режим можно отрегулировать в каждой отдельной комнате.

Чтобы отрегулировать перепады давления в отопительных приборах, можно установить в каждом радиаторе отличающееся число секций. Но для этого нужно выполнить правильные расчеты. Если есть вероятность ошибки, то лучше установить на приборы регулировочные клапаны

Особенно это важно сделать на первых радиаторах с каждого края

Для балансировки петли Тихельмана могут использоваться методы статической регулировки. В этом случае вместо регулировочных клапанов используют вставки, которые уменьшают условный проход на заданную величину. Кольцевые уплотнения с разным диаметром можно изготовить самостоятельно. Они устанавливаются в месте резьбового подключения батареи.

Варианты схемы Тихельмана

При правильном построении схемы Тихельмана система отопления предполагает создание одинаковых условий для работы радиатора. Это касается перепадов давления, при том, что радиаторы имеют равные площади поверхностей, а, следовательно, и равный уровень теплоотдачи. Чтобы рисовать схемы правильно, необходимо некоторое время потренироваться.

Основные достоинства схемы Тихельмана: универсальность, хорошая регулируемость

Дверь можно обойти несколькими способами: трубу можно проложить сверху. При выборе этого варианта следует учесть, что участок над дверью должен быть оснащен автоматическим воздухоотводчиком: это не позволит воздуху накапливаться. Внешний вид помещения при этом страдает. Также воздухоотводчик может время от времени подтекать, что довольно непрактично.

Варианты схемы Тихельмана:

• Вариант в одноэтажном доме. Трубу можно проложить ниже напольного уровня. Но это может быть неудобно, если тяжка пола уже выполнена.
• Схема для двух этажей. По схеме завязывается вся система, а не этажи по-отдельности. Выполняется подача и обратка основных труб, имеющих диаметр в 20 мм. А уже к ним подключают радиаторы с использованием тубы в 16 мм.
• Обвязка для трех этажей. Выполняется одна обвязка для всех этажей. Стояки имеют диаметр в 25 мм, подача и обратка в 20 мм, труба для отвода к радиаторам в 16 мм.

По возможности лучше выполнять подключение каждого этажа по-отдельности, при этом ля каждого подключая индивидуальный насос. Следует учесть, что использование одного насоса при его поломке может привести к тому, из строя выйдет сразу вся система отопления. Схему Тихельмана можно использовать для прокладки отопления во всех типах помещений. Она предполагает равномерный прогрев радиаторов, а монтировать ее довольно легко, если схема составлена правильно.

Порядок выполнения монтажных работ

Работы состоят из следующих операций:

1. Установка котла. Необходимая минимальная высота комнаты для его размещения 2,5 м, допустимый объём помещения равен 8-ми куб. м. Требуемая мощность оборудования определяется расчётом (примеры приведены в специальных справочных изданиях). Ориентировочно для обогрева 10-ти кв. м необходима мощность в 1кВт.
2. Навеска радиаторных секций. Рекомендуется использование в частных домах биометрических изделий. После подбора необходимого количества радиаторов, выполняется разметка их расположения (как правило, под оконными проёмами) и крепление с помощью специальных кронштейнов.
3. Протягивание магистрали попутной системы отопления. Оптимально применение металлопластиковых труб, успешно выдерживающих высокие температурные режимы, отличающиеся долговечностью и лёгкостью монтажа. Основные трубопроводы (подача и “обратка”) от 20-ти до 26-ти мм и 16-ти мм для подсоединения радиаторов.
4. Установка циркуляционного насоса. Монтируется на обратной трубе вблизи котла. Врезка выполняется через байпас с 3-мя кранами. Перед насосом обязательна установка специального фильтра, что послужит значительному увеличению сроков эксплуатации прибора.
5. Монтаж расширительного бака и элементов обеспечивающих безопасность работы оборудования. Для системы отопления с попутным движением теплоносителя выбираются только мембранные расширительные бачки. Элементы группы безопасности поставляются в комплекте с котлом.

Для обводки магистралью дверных проёмов в подсобках и помещениях хозяйственного назначения допускается монтировать трубы прямо над дверью. В этом месте, для исключения накапливания воздуха, обязательно устанавливаются автоматические воздухоотводчики. В жилых помещениях трубы могут прокладываться под дверью в теле пола или обходом препятствия с использованием третьей трубы.

Схема Тихельмана для двухэтажных домов предусматривает определённую технологию. Трубная разводка выполняется с завязыванием всего здания целиком, а не каждого этажа по отдельности. Рекомендуется на каждом этаже устанавливать по одному циркуляционному насосу с сохранением равных длин обратных и подающих трубопроводов для каждого радиатора в отдельности в соответствии с основным условиям попутной двухтрубной системы отопления. Если установить один насос, что вполне допустимо, то при его выходе из строя произойдёт отключение отопительной системы во всём здании.

Многие специалисты считают целесообразным устройство общего стояка на два этажа с отдельной трубной разводкой на каждом этаже. Это позволит учесть различие потерь тепла на каждом этаже с подбором диаметров труб и количества необходимых секций в радиаторных батареях.

Раздельная попутная схема отопления на этажах значительно упростит настройку системы и позволит осуществить оптимальную балансировку нагрева всего здания. Но для получения должного эффекта обязательно необходима врезка в контур попутки балансировочного крана для каждого из двух этажей. Краны можно расположить рядом непосредственно вблизи котла.

Возвратная попутная отопительная система

Высокую популярность эта система приобрела за счет неоспоримых преимуществ и уникальных качеств, к их числу относятся:

1. 1. Грамотная сбалансированность схемы, позволяющая интенсивно работать и без установки дорогостоящего регулировочного оборудования;

1. 1. Равный проток теплоносителя по всей системе, что в результате дает высокий КПД;

1. 1. Радиаторы в такой системе прогреваются равномерно, и разбалансировать полученную схему очень сложно;

1. Система Тихельмана может использоваться как для отопления, так и для кондиционирования воздуха.

Конечно, есть  у этой схемы и свои недостатки, а именно – использование труб отменного качества и большого диаметра, что предполагает дополнительные расходы, и не всегда возможно использование этой системы в частных домах, поскольку мешают дверные проемы и иные архитектурные формы. Установка такой петли наиболее удачна будет в многоэтажках современного типа, а для коттеджей существуют и другие отопительные системы.

Система Тихельмана

Конструкционные особенности у системы Тихельмана весьма простые. В двухтрубной схеме, которую принято считать классической, обратная тепло магистраль начинается от завершающего радиатора и заканчивается котлом, а подача идет строго наоборот. Основной особенностью этой петли является то, что обкатка начинается от первого радиатора, доходит до последнего, и затем возвращается к котлу.

Суть заключается  в том, что первый радиатор является первым на подаче и последним на обратке, а последний будет первым на обратке и замыкающим при подаче.

Получается своего рода прямая система, где теплоноситель перемещается в одном направлении и в тепломагистрали, подающей тепло, и в той, которая ведет его обратно.

Характерной особенностью схемы является одинаковое сопротивление и проток в системах, состоящих из двух труб. Именно эту модель спроектировал известный  инженер в сфере водного оборудования- Альберт Тихельман, впоследствии распространивший схему, после чего она  получила название в честь своего разработчика.

Также следует иметь в виду, что при выборе этой схемы отопления необходимо проследить, чтобы все циркуляционные кольца были равного диаметра. Потому что вся система Тихельмана работает очень слаженно, что  обеспечивает теплом высотные многоэтажки, и вследствие чего растет показатель КПД.

Также стоит отметить, что те радиаторы, имеющие короткую подающую трубу, измеряемую от насоса ,соответственно скреплены с длинной обратной трубой. Отсюда и исчисляется длина труб – чем дальше находится радиатор, тем короче его подающая труба, и соответственно длиннее обратная, именно такое положение гарантирует одинаковое сопротивление и обеспечивает равномерный расход воды в обогревателях. Это очень удобно, поскольку нет необходимости самостоятельно регулировать вентили на радиаторах во время пусконаладочных работ.

Преимуществом системы Тихельмана

Очень удобным  является то, что ее можно использовать как для всем привычного отопления воздуха в квартире, так и для его кондиционирования. Кроме того, эта система очень мощная и может быть использована в целях отопления больших помещений – магазинов, офисов, гостиниц и даже в квартирах с автономной системой отопления.

Попутная схема системы отопления — петля Тихельмана.: 14 комментариев

День добрый. Собрал , запустил систему. Получилась классическая петля Тихельмана. Центральные батареи почему то плохо работают. На 4 и 6 батареи секций 6 и 10 соответственно , выход холоднее в отличии от других батарей , а на 5 батареи секций 10 вход холодный, но батарея тёплая . Видать перелавливает. Правда когда систему балансируешь регулирующими клапанами все становиться хорошо. Хотелось бы не крутить клапана. Может что то надо изменить? Спасибо.

Добрый день. Пытаюсь сделать в своём доме петлю Тихельмана. Дом 110 м.кв. Батареи биметалл. 9 шт. Секции 8, 10, 10, 6, 10, 10, 12, 12, 8. На каждый радиатор для балансировки поставлю : на входе регулирующий вентиль , на выходе шаровый . Магистраль труба полипропилен армированный 25, подвод к батареям 20. Насос unipump 25-60 . Я иду правильным путём. Спасибо.

Добрый день! Подскажите, можно реализовать «попутку» в конвекторами , наверное разной мощности. Надо ли и где в этом случае ставить балансир? Спасибо. Александр

Добрый день, а если радиаторов пять штук, тоже использовать трубы диаметром 16 и 26?

максимальный диаметр в этом случае применяйте 3/4

скажите пожалуйста. хочу сделать с.о. петля тихельмана. дом 100 кв.м. батареи биметалл секционностью от 4 до 12 10 шт. на каждый радиатор планирую поставить рег. вентили для балансировки. магистраль 32 армированый полипропилен и 25 подводка. насос грундфос 25-40. насколько верен мой путь? заранее спасибо

Думаю, проблем с балансировкой не возникнет, подводку сделал бы из 20й трубы

В загородных домах наиболее распространено автономное отопление. Это обусловлено отсутствием централизованного или не прохождением в большинстве сельских районов магистральных газопроводов. Для обогрева используются котлы небольших размеров, работающие на твёрдом, жидком топливе, электрической энергии и природном газе с поставкой в баллонах. Наиболее часто используется водяное отопление, отличающееся простотой и надёжностью, компактностью и гигиеничностью. Основное оборудование при таком способе включает следующие элементы:

• водогрейный котёл;
• радиаторные батареи;
• водопроводные трубы;
• расширительный бачок;
• запорная и регулирующая арматура.

Двухтрубная попутная система отопления — Расчет — Петля Тихельмана

Если применяется отопление петля Тихельмана для двухэтажного дома с интеграцией в систему насоса увеличенной производительности, нужно позаботиться об устранении шума при работе насоса. Схема Тихельмана достаточно проста.

В классической двухтрубной схеме обратная тепломагистраль начинается от последнего радиатора и заканчивается котлом, а подача начинается от котла и заканчивается последним радиатором. Получается, что первый радиатор от котла первый на подаче и последний на обратке, соответственно, последний радиатор последний на подаче, но первый на обратке.

Это своего рода прямоточная система, в которой теплоноситель в подающей и обратной тепломагистралях перемещается в одном направлении. Прежде всего, отметим сбалансированность системы и отсутствие необходимости установки различного регулировочного оборудования, которое стоит довольно дорого. При этом проток теплоносителя по всей системе одинаков, а работа теплогенерирующего оборудования оптимальна и отличается высоким КПД.

К недостаткам схемы Тихельмана отнесем необходимость использования дополнительных труб и желательно большого диаметра, а это дополнительные расходы. Причем не всегда архитектурные особенности частного дома позволяют произвести монтаж открытой системы отопления с тремя трубами.

Например, установке системы отопления данного типа могут помешать дверные проемы, и ряд других архитектурны форм. Поэтому организовать круговое движение промежуточного теплоносителя в двухтрубной системе отопления частного дома не всегда возможно.

Также отметим, что в большинстве случаев при монтаже возвратных отопительных систем реверсивного типа по схеме Тихельмана применяется горизонтальная разводка. По остальным характеристикам и используемому отопительному оборудованию и теплогенераторам петля Тихельмана не отличается от двухтрубных аналогов.

Системы отопления, в которых теплоноситель транспортируется по двухтрубной попутной схеме, называются петля Тихельмана. Основные особенности схем в отсутствии работ по балансировке, стабильности эксплуатации. Рассмотрим технические показатели, устройство тепловой магистрали, возможность применения и формирование своими руками. Следует разобраться в достоинствах, недостатках схемы отопления и просчитать затраты прежде, чем выбирать подключение данного типа для частных особняков.

Вы вводите в заблуждение тех, кто пытается найти правильные ответы по системам отопления на Вашем сайте. Представленная схема петли Тихельмана, по определению ею не является. Основным достоинством петли Тихельмана является то, что длины прямых участков и обратных для всех радиаторов схемы должно быть одинаково относительно котла и насоса, что гарантирует равенство гидравлических условий для всех радиаторов. В вашей же схеме этого НЕТ.

Возвращать же обратку большим диаметром по направлению назад, то есть фактически прокладывать три трубы — не выгодно. В небольших домах в основном проще, выгодней проложить трубопроводы по стенам по тупиковой схеме. Современные проекты предусматривают особенные решения…. В современном дизайне частных домов не редко встречаются дополнительные двери на террасу, в сад, в неотапливаемые помещения, а также высокие окна до самого пола.

Навеска труб на стены считается неприемлемой, элементом интерьера не соответствующим современным представлениям.
