Как сделать дымоход в частном доме своими руками варианты конструкций и их реализация

Фото дымоходов для печи

Домовладельцы, как правило, со всей серьезностью подходят к организации отопления в своем жилище, выбирают наиболее безопасные модели котлов, обращаются к опытным печникам. Однако, иногда упускают из вида то, что некорректный монтаж дымохода зачастую даже более опасен.

Дымоходная труба – важнейший элемент отопительной системы в частном доме, сборка которой выполняется согласно строительным нормам и требованиям пожарной безопасности. Установка дымохода, выполненная без соблюдения этих правил, чревата необратимыми последствиями – возникновению пожара или в доме отравлению угарным газом. Сегодняшняя статья расскажет про виды дымоходов, устройство и способы монтажа.

Дымоходная труба служит для переноса дыма и продуктов горения в атмосферу, она начинается от вводного патрубка отопительного прибора в доме и заканчивается выше конька крыши защитным зонтиком. В частном строительстве в основном используют следующие виды:

Материал, из которого выполнен дымоход, правильно подобрать можно, исходя из трех факторов: соответствие материалу отопительного прибора, низкая теплопроводность и герметичность соединений.

Выбор материала дымоходной трубы

Прокладку дымохода в частном жилом доме можно выполнить несколькими способами:

1. С проходом сквозь чердачное перекрытие и крышу.

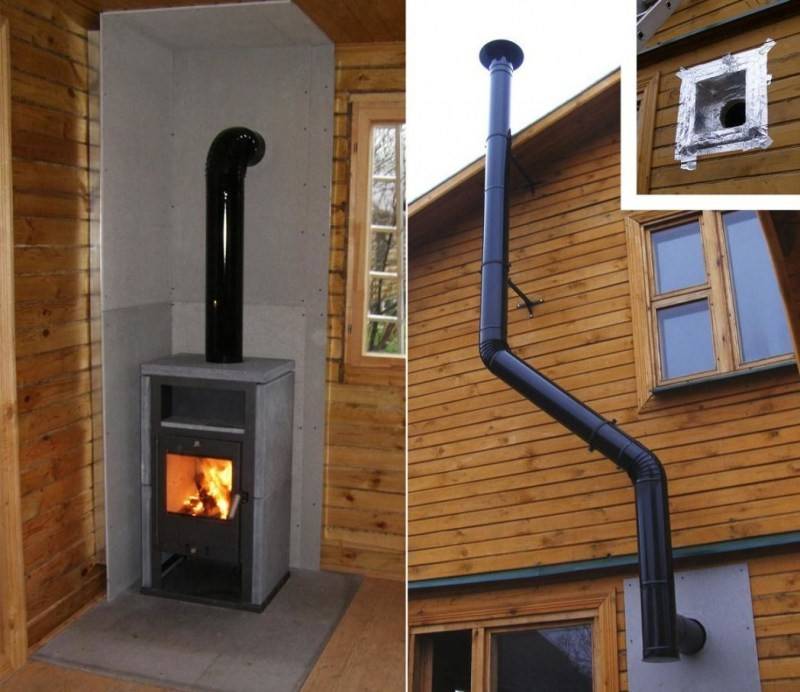

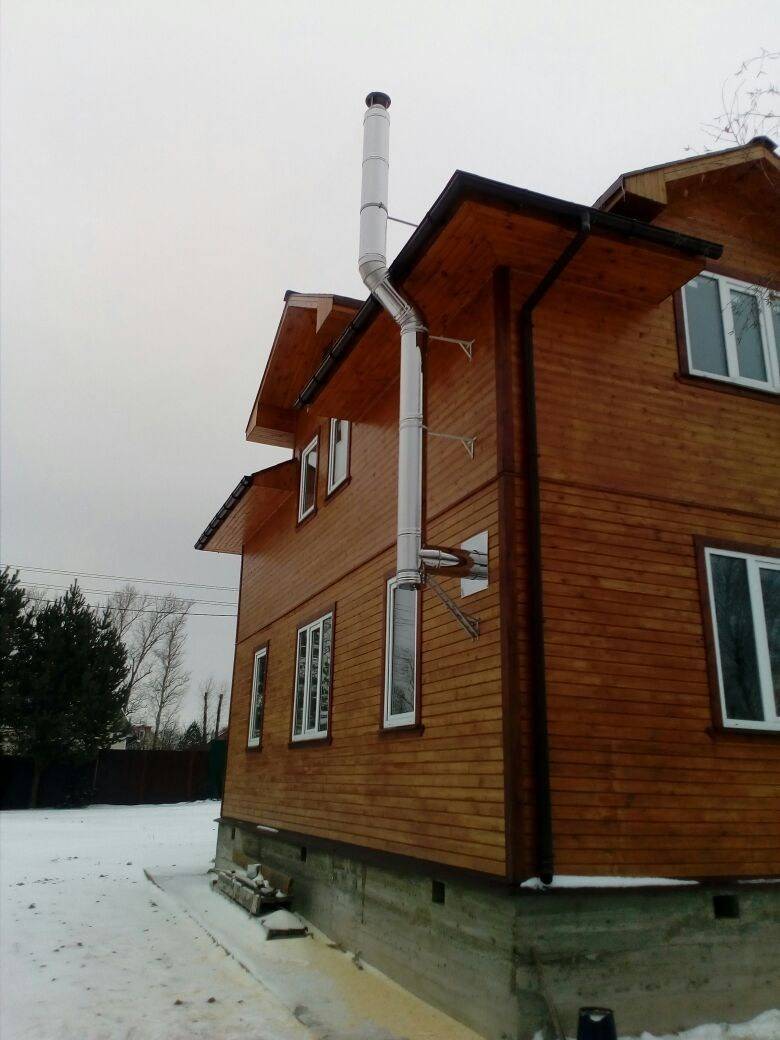

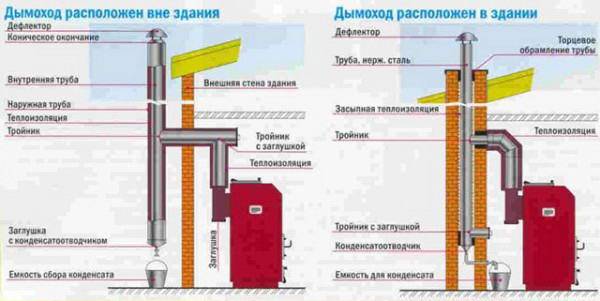

2. С выводом за внешние стены и исключительно внутри строения.
3. С проходом только через кровлю, в обход межэтажных перекрытий.
4. С опорой прямо на котел или печь либо с креплением к стенам.
5. Со смещением вертикальной осевой линии и в строго прямом исполнении.

Выбор конечной конфигурации зависит от планировки жилых комнат, месторасположения отопительного агрегата, а также индивидуальных особенностей конструктива и архитектуры коттеджа. В каждом случае рекомендуется подбирать свой вариант дымоотвода.

Осталось только разобраться – какую для дымохода выбрать трубу, какой материал для этого подойдет лучше всего.

Сделать дымоотвод можно из:

• кирпича;
• железных или асбестовых труб;
• керамики;
• бетона;
• жаропрочного стекла.

Сечением он может быть как круглым, так и квадратным либо прямоугольным. Причем именно первый из них является самым оптимальным. Из всех материалов при самостоятельном монтаже только с жаропрочным стеклом могут возникнуть проблемы. Его установка потребует устройства специальной несущей конструкции, грамотно и с гарантией собрать которую сможет только специалист.

Вариант #1 – традиционный кирпич

Дымоходы из обожженного кирпича делаются уже не первый век. Это традиционные и хорошо изученные профессиональными печниками конструкции для отведения дымных газов. Но делать их приходится одновременно с возведением жилища, для тяжелой кирпичной кладки необходимо заливать отдельный фундамент.

Кирпич для дымохода газового оборудования следует брать исключительно полнотелый и хорошо обожженный, пористый аналог способен пропускать опасный для человека газ

Среди достоинств кирпичной трубы числятся высокая пожаробезопасность, привлекательный внешний вид, изученность конструкции и дополнительная теплоотдача от кладки. А в числе недостатков – высокая стоимость работ, большой вес и необходимость устройства фундамента, а также сильная шероховатость стенок.

В целом, кирпичная кладка – надежный и эффективный вариант организации дымохода. А существующие недостатки можно легко обойти банальной установкой внутрь шахты трубы из нержавейки. Стальной вкладыш предотвратит засорение сажей и примет на себя часть тепловой нагрузки, обезопасив тем самым кирпич и продлив срок его службы.

Дымоходные каналы из кирпича сооружают преимущественно при использовании твердого вида топлива. Их устраивают насадными, т.е. установленными на перекрытие печки, коренными в виде отдельно построенного вертикального отвода, и стеновыми – расположенными внутри несущей стены.

При использовании металлического вкладыша с круглым сечение, вставленного внутрь кирпичного дымоотвода, он сможет служить дымоотводом газовых отопительных и варочных агрегатов.

Галерея изображений

Фундамент под кирпичным дымоотводом должен быть сверхнадежным, иначе трубу может повести в сторону с последующим ее частичны или полным разрушением. И если отведение дыма делается для газового котла, то кирпич лучше исключить. Он быстро разрушается под воздействием щелочной среды, образующейся при сгорании природного газа.

Но если нужна самая долговечная и безопасная система удаления печных дымов, то здесь бесспорный лидер – керамика. Она стоит дорого, но прослужит не одно десятилетие. Главное при монтаже всех вариантов соблюдать строительные и противопожарные правила.

Хотя производители сегодня предлагают владельцам частного жилья самые разнообразные отопительные котлы, тем не менее многие из них предпочитают устанавливать в доме печи или камины, поскольку благодаря им для обогрева помещений требуются минимальные затраты. Любое отопительное оборудование нуждается в надежном отводе продуктов горения

Именно поэтому при его возведении необходимо уделять особое внимание как эстетическим характеристикам, так и эксплуатационным

Требуемый уровень тяги, который обеспечивает максимально комфортные и безопасные условия для нахождения в том или ином помещении создает дымоход для печи. Он представляет собой воздушный канал, через который выходят наружу продукты сгорания

Это может быть обычная кирпичная труба или модульные металлические виды, важно только чтобы она функционировала надлежащим образом

Основные конструкции

Отводные каналы, через которые проходит утилизация воздуха, насыщенного продуктами горения, необходимы не только для печек, но также для каминов либо отопительных котлов или газовых колонок.

Перечислим основные виды дымоходов для печей.

• Прямотоковые. Это одна из первых систем, через которую отводились продукты сгорания. У них есть существенный недостаток – из-за безостановочного отвода наружу газов уносится и основная часть выработанного тепла.
• Прямотоковые конструкции, снабженные поперечными перемычками. Эти небольшие добавления позволяют отчасти сохранить тепло. Нагреваясь, перемычки передают тепло стенкам обогревательного агрегата. Такая же конструкция характерна для печи без дымохода в банях: камни в них разогреваются за счет раскаленных продуктов горения.

С «лабиринтом». Существует много разновидностей подобных конструкций, но все их объединяют общие черты. В частности, это касается скорости отведения газов. Она достаточно низкая, поскольку уходящие газы пропускаются через извилистый канал. В процессе параллельно прогревается само устройство и обеспечивается максимальная теплоотдача.

• Ставшая классической, русская печь. Схема дымохода – колпаковая. Раскаленный газ подымается вверх, немного остывает на наклонном своде очага и спускаются к каналу. Минус такой системы в том, что она неравномерно прогревается. Например, в нижней части очага она вообще не прогревается, поскольку тепло в основном уходит к своду.
• Модульные. В отличие от классического кирпичного варианта отведения дыма, они изготовлены из металла. Их используют в системах отопления, работающих на газе. Дело в том, что продукты сжигания метана представляют собой кислотные соединения, своим агрессивным воздействием разрушающие кирпич.

Виды дымоходов

Отводные шахты через которые осуществляется вывод вредных газов, насыщенных продуктами горения, требуются не только для стандартных печек, но и для каминов и газовых котлов. На сегодняшний день известно несколько видов дымоходов. К ним относят:

Прямо потоковый. Эта разновидность считается популярным сооружением, которое чаще всего используют для обустройства жилого пространства. Единственным недостатком такого дымохода является быстрая теплопотеря. Помимо токсических веществ здесь улетучивается большая часть тепловой энергии.

Прямо потоковые трубы с перемычками. Они задерживают большую часть тепла в процессе сгорания материалов. Эту конструкцию довольно часто используют в банях. Такой дымоход длительного горения для печи требует постоянной чистки. Зола быстро оседает на поверхности перемычек, тем самым препятствуя быстрому выведению ядовитых веществ.

Прямо потоковый дымоход с лабиринтом. Эта разновидность отличается высокой теплоотдачей. Угарные газы проходят через многочисленные перемычки. Они быстро нагревают стенки дымохода, тем самым способствуют максимальному прогреванию помещения.

Модульный. Они изготавливаются из металлического сплава. Они предназначены для отопительных систем работающих на газу. Металлические дымоходы для печей способны справиться с кислотными соединениями продуктов горения метана. Кирпичная кладка в этом случае быстро разрушиться.

Особенности устройства

Эффективность работы кирпичных, металлических, гибких дымоходов для печей и других зависит от нескольких факторов, к примеру, материала и размеров, сечения, высоты.

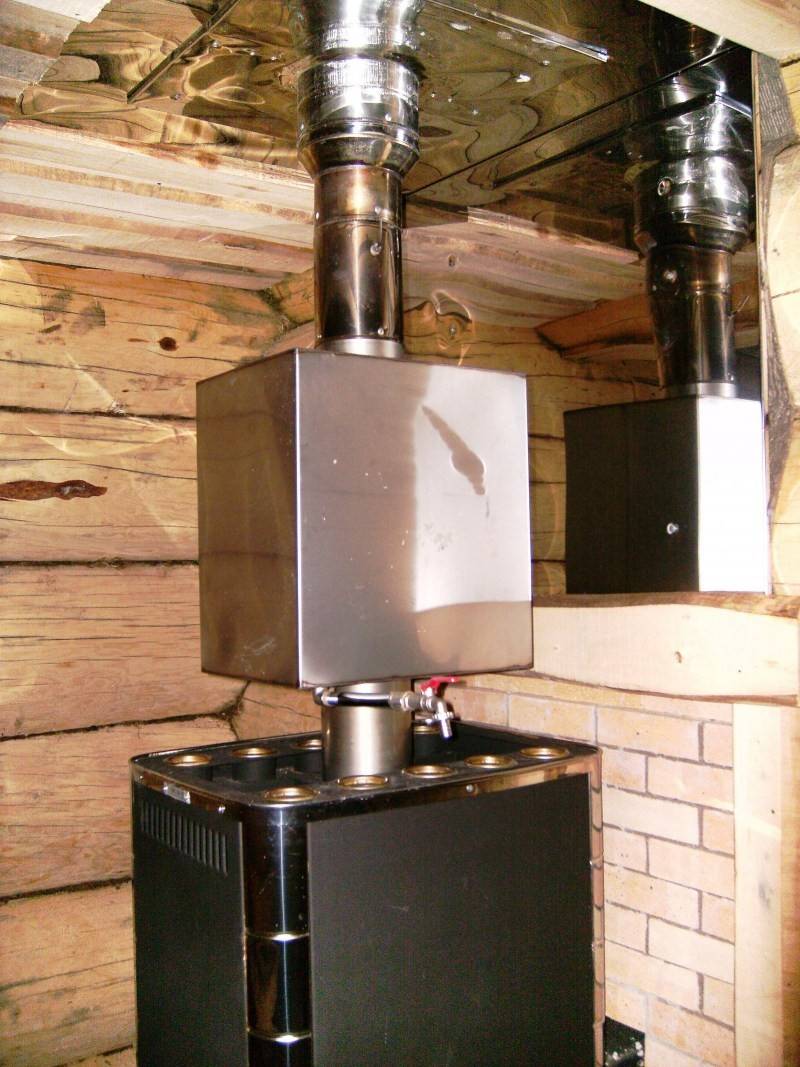

• Предпочтительно, чтобы трубы дымоходов, скажем, для бани представляли в поперечном сечении правильную окружность, то есть имели цилиндрическую форму. Выходящий дым при такой конфигурации, в отличие от угловатой, не встречает на своем пути препятствий и отводится с наименьшим сопротивлением. Вдобавок на стенках отводящей трубы скапливается минимум сажи.
• Выходное отверстие отопительного устройства должно совпадать по сечению с дымоотводным каналом. Если ширина последнего в зоне соединения окажется больше, что встречается достаточно часто, то устанавливается специальный редукционный переходник, который по месту стыка необходимо тщательно герметизировать. Расширения труб при стыковке должны быть направлены вверх, чтобы не дать конденсату и смолам вытекать по их внешней стенке.

Особого внимания требует горизонтальная часть конструкции канала. Теплый дым, как известно, движется по вертикали вверх, поэтому на этих участках особо активно конденсирует влага и откладывается толстый слой сажи. Чтобы компенсировать столь нежелательные последствия и улучшить тягу, необходимо, во-первых, строго ограничить длину этих отрезков: они должны быть меньше 1 м по длине, а, во-вторых – предусмотреть там конденсатоприемники и ревизионные дверцы.

Правильный дымоход для банных печей – исключительно вертикальный. Тем не менее допускается прокладывать трубу под небольшим уклоном при условии, что длина наклонного участка не больше 2 м.

Требования к дымоходу

Подбор элементов осуществляют с учетом требований технических характеристик отопительного прибора. Чтобы система работала бесперебойно, требуется соблюдать основные принципы проектирования дымоходов:

1. Предпочтительна круглая форма, так как в углах трубы скапливаются продукты горения и пыль. Круглые дымоходы требуют чистки реже, чем прямоугольный и квадратные.
2. Сечение трубы не должно быть меньше диаметра патрубка отопительного прибора. Рассчитано, что на каждый киловатт мощности для обеспечения надлежащего уровня тяги требуется 8 кв. см сечения. Обычно информация о необходимом размере дымохода содержится в инструкции к отопительному прибору.
3. Для каждого отопительного прибора требуется установка собственного дымохода. В отдельных случаях можно отступить от этого правила, но тогда приборы должны располагаться раной высоте, расстояние между местами подключений — 1 м и более. А величина сечения трубы должна учитывать суммарную мощность теплогенераторов.
4. Суммарная протяженность горизонтальных участков дымохода не может превышать 1 м, нарушение этого правила снижает силу тяги.
5. Дымоход заканчивают на 0,5-1,5 м выше конька, на плоской кровле – на 0,5 м выше поверхности.

Некоторые сведения из СниП, используемые при монтаже дымохода печи и камина

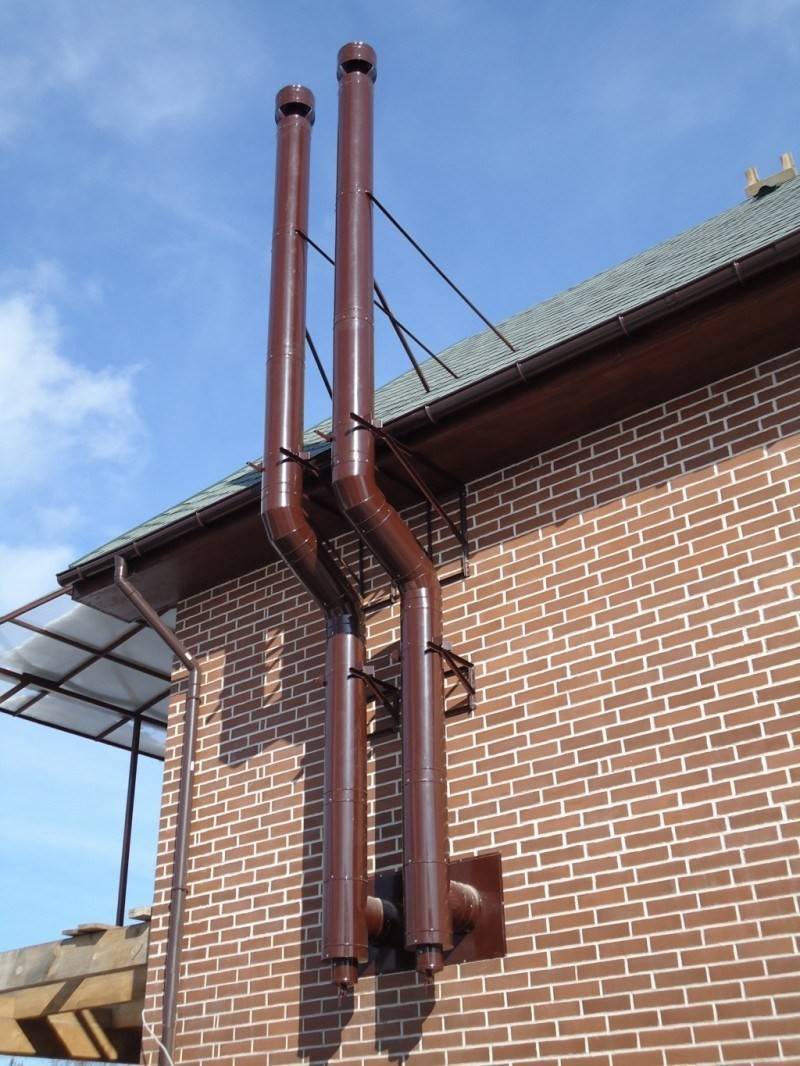

• Дымоотводящие каналы можно располагать также на внешних стенах в том случае, когда они выполнены из негорючего материала, а отопительное устройство размещено возле внутренних. При этом обязательна внешняя теплоизоляция, которая не допустит конденсирования влаги внутри трубы.
• Кирпичные каналы дополняют карманами, необходимыми для очистки. Их закрывают кирпичом (укладывают на ребро) либо устанавливают дверку.
• Для кровель из возгораемых материалов необходимо предусмотреть сетчатый искроуловитель, который устанавливают по верхней части канала. Если последний выполнен из кирпича, то между ним и горюче опасными материалами необходимо предусмотреть промежуток от 13 см, в случае керамических неизолированных – 25 см, а для изолированных – 13 см.

• Монтаж печей и каминов на газовом топливе имеет свои особенности. Соединение выполняют при помощи гибких патрубков из металла, входящих в комплект оборудования. Обязательным условием считается наличие вертикального участка в системе, причем расстояние между осью горизонтального и линией нижнего уровня патрубка должна составлять, по крайней мере, 50 см. Это расстояние можно уменьшить, к примеру, при высоте потолка меньше 270 см
• вдвое, если отопительный агрегат снабжен стабилизатором тяги;
• до 15 см, если стабилизатора нет.

• В новом сооружении максимальная длина всех горизонтальных участков составляет больше 3 м, в старой постройке – до 6 м. Труба устанавливается с небольшим уклоном по направлению отопительного агрегата. Если в доме работают два агрегата, то их можно присоединить к общему отводящему каналу. Они должны отстоять один от другого на расстоянии менее 75 см.
• Отводящий канал может иметь максимум три поворота, радиус закругления которых должен в точности совпадать с диаметром сечения трубы.

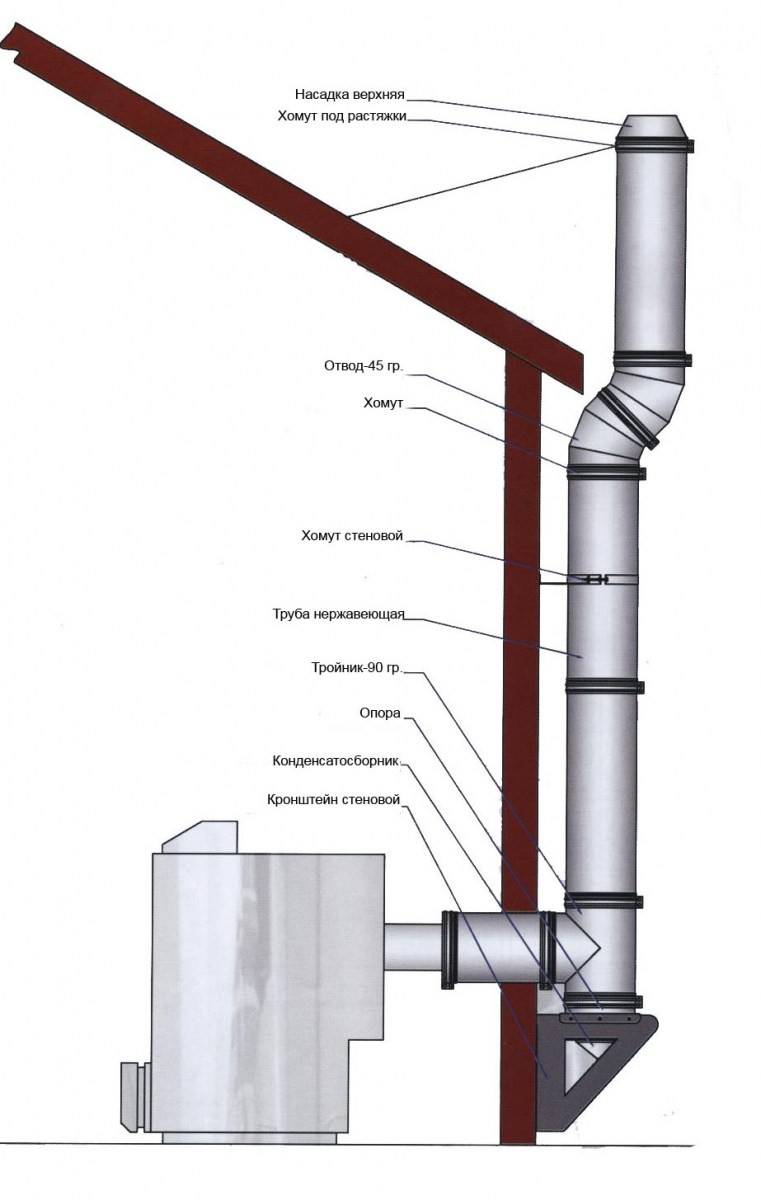

Для того чтобы сделать правильное устройство дымохода, необходимо иметь подробную схему данного сооружения. Неправильная кладка может спровоцировать скопление вредных токсических веществ внутри помещения. Проводить подобные работы должен высококвалифицированный специалист, который знает все о подобном сооружении.

Правильный уровень дымовой тяги обеспечивает быстрый вывод угарных газов за пределы жилого пространства. Такое сооружение представляет собой своеобразный пенал, который удаляет едкие продукты горения.

В специализированных отделах представлено несколько моделей дымоходов. Они отличаются по своему строению и материалу из которого они изготовлены. В нашем руководстве представлена подробная инструкция, как сделать дымоход для печи своими руками. Рекомендации опытных специалистов значительно облегчают поставленную задачу.

Основные этапы расчета

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

• меньше 3500 Вт – 14 ×14 см;
• 3500–5200 Вт – 14×20 см;
• 5200–7200 Вт – 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

• неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
• при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность

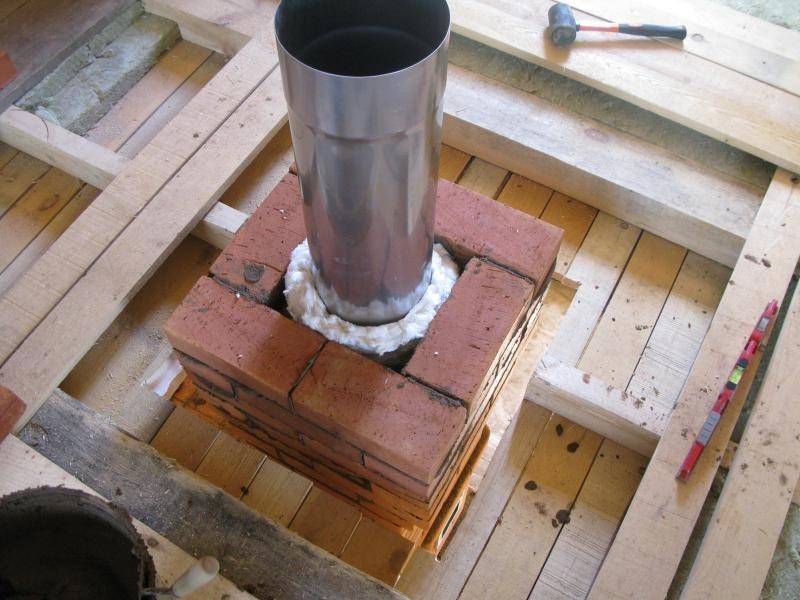

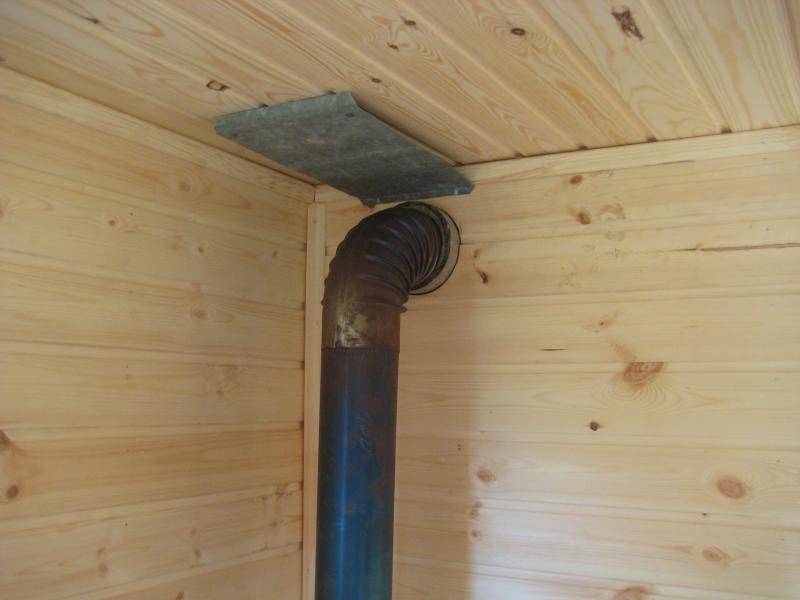

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Этапы создания вертикального дымохода

Для создания дымоходной шахты, необходимо подготовить следующие инструменты и материалы. Для этого понадобится:

• кирпич первого сорта;
• строительный состав;
• уровень;
• веревка для направляющей;
• лестница;
• схема конструкции.

Создание дымохода включает в себя следующее этапы:

Первый слой выкладывают из пяти кирпичей. Кладка должна быть аккуратной и ровной. Последующие ряды делают по той же схеме.

Когда необходимая высота получена, можно переходить к сооружению опушки. Каждый последующий ряд ложится на 35 мл больше. В результате получится ступенчатое сооружение в области потолочного перекрытия.

После того, как труба достигла уровня чердака, её начинают укладывать по первоначальному этапу. Диаметр отверстия должен постепенно сокращаться.

Завершающим этапом, будет выведение кирпичной шахты за пределы крыши. На фото дымохода для печи, изображен весь рабочий процесс.

Правила монтажа

• Если дымоходная труба возвышается над крышей более чем на полтора метра, то ее нужно дополнительно закреплять кронштейнами или растяжками.
• Высота металлической трубы от печи до оголовка должна быть не менее 5 м.
• Для удаления конденсата в дымоходе монтируют специальные заглушки.
• В некоторых отопительных приборах температура отходящих газов очень высокая, поэтому поверхность потолка должна быть дополнительно заизолирована. Также мастера рекомендуют использовать специальные детали при монтаже, например утепленный проход через потолок.
• За пределы кровли дымоход должен выходить не менее чем на полметра.
• При монтаже дымоходной трубы недопустимо «заужение» ее диаметра.
• Горизонтальные участки металлической трубы не должны быть более 100 см в длину.
• Если трубопровод прокладывается вблизи конструкций из горючих материалов, то он должен нагревать их не более чем на 50 градусов по Цельсию.
• Дымоход должен проходить на безопасном расстоянии от электропроводки, газового трубопровода и легко воспламеняемых стройматериалов.

Подробнее о читайте на нашем портале.
