Ремонт старой советской газовой колонки

Ремонт газовых колонок популярных марок на дому

Ремонт основных поломок всех газовых водонагревателей схож между собой, так как принцип действия у всех приборов аналогичен. Однако у разных производителей есть слабые стороны в оборудовании, которые встречаются наиболее часто.

Самостоятельно можно устранить только небольшие поломки

Особенности ремонт газовых колонок «Bosch»

Слабое место у моделей японского производителя – термопара, через пару лет эксплуатации могут возникнуть проблемы срозжигом и горением, газовая колонка может не включаться при включении воды или гаснуть самопроизвольно. Можно самостоятельно зачистить термопару, но это лишь временно устранить причину. Вскоре деталь придётся заменить. Ещё одна проблема – трубка запальника закреплена не жёстко, в связи с чем, может произойти её смещение. Для устранения такой неполадки нужно просто вернуть её на место.

Термопара для газовой колонки

Нюансы ремонта своими руками газовой колонки «Юнкерс»

Слабое место в моделях производителя «Юнкерс» – система розжига. Со временем может гаснуть горелка или фитиль, в связи с этим возникает проблема нагрева воды. Для её устранения нужно проверить работоспособность узла.

Блок розжига для водонагревателя

Краткая инструкция по ремонту газовой колонки «Оазис»

Оборудование немецкого изготовителя отличается сборкой очень высокого качества. Проблем, характерных именно этой марке не выявлено, а для устранения рядовых поломок газовой колонки «Оазис» следует ознакомиться со схемой установки и нашей инструкцией по ремонту, используя вышеперечисленные методы.

Газовая колонка «Оазис»

Особенности ремонта газовой колонки «Вектор»

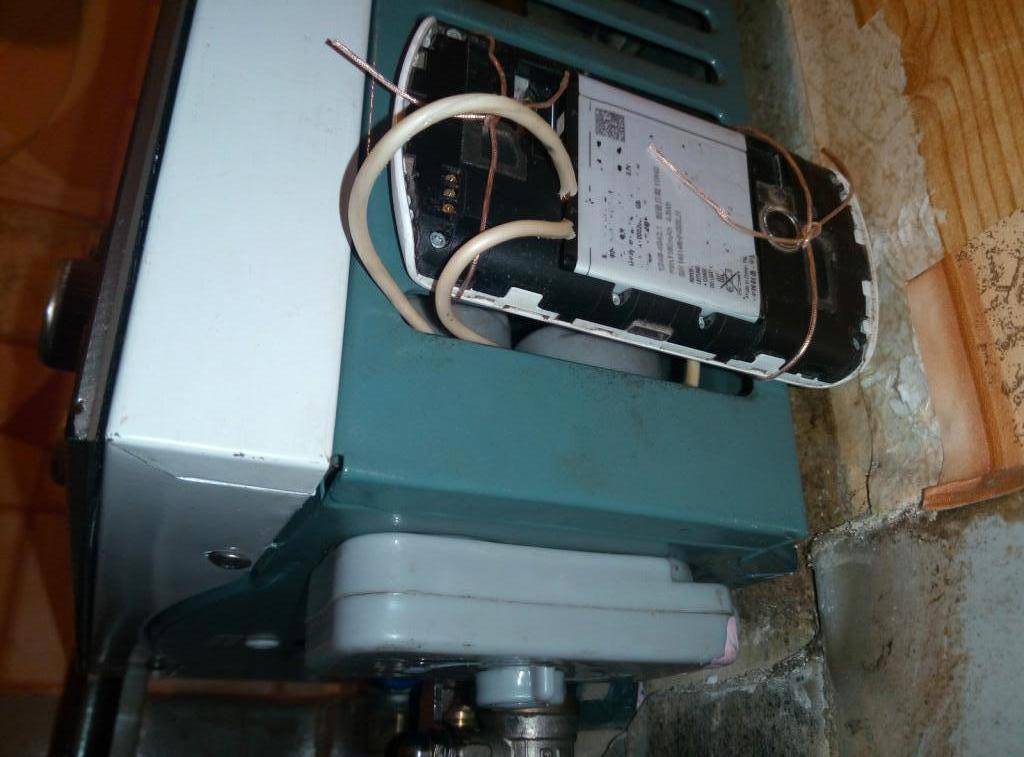

По мнению специалистов, все неисправности колонок данного производителя−в использовании запчастей низкого качества и неправильной сборки. Основная проблема, почему не зажигается газовая колонка «Вектор»,−в блоке питания окислились контакты. В таком случае даже замена батареек не принесёт должного результата, необходимо тщательно зачистить контакты. Ещё одна возможная неприятность: на водяном клапане наблюдается зависание штока.

Газоводяной блок водонагревателя

Статья по теме:

Водонагреватель протекает

Если вы увидели на своей колонке похожие пятна, то будьте уверены, что она у вас протекает и ей нужен ремонт.

Эта неисправность может возникнуть преимущественно в газовых колонках, работающих долгое время. Две основные причины протекания это:

Прохудился радиатор.

Треснули трубки (отводы) или прокладки в соединениях. Замена радиатора или отводов обходится довольно дорого. Поэтому есть резон выполнить ремонт газовой колонки своими силами. Для ремонта необходимы:

отвертки (крест и обычная);
ключи рожковые (набор);
припой с канифолью;
пылесос;
растворитель;
«шкурка».

Заделка отверстий

Из-за тяжелых условий работы радиатор или отводы могут прогореть и на них появляются дыры. Если вы определили, в каком месте протечка, то отремонтировать маленькое отверстие можно обычным паяльником.

Подготовка газовой колонки к ремонту

Слейте всю жидкость из системы — откройте только кран горячей воды, открутите гайку на входной трубке для подачи холодной воды, и большая часть воды вытечет;
Снимите радиатор полностью;
Осмотрите всю трубочку. — если увидите «зелень» – зачистьте и осмотрите эти места на наличие трещин.

Не всегда пайка теплообменника дает хорошие результаты, здесь много зависит от вашего мастерства. Если пайка будет плохой, то теплообменник быстро снова потечет.

Когда вы нашли места протечек, то необходимо сделать следующие:

зачистить найденные отверстия «шкуркой» и сразу протрите тряпочкой с растворителем (это снимет остатки жиров, нагара и грязи);
применив канифоль с припоем, залудите это место 100 ваттным пяльником (за неимением канифоли – примените аспирин);
затрите трещину или дырку припоем, а после его остывания добавьте еще олова (слой должен быть 1-2 мм).

Внимание! В некоторых случаях, при дырах около 5 см. мастера накладывают «временную» накладку из пластины меди или алюминия, закрепив ее толстой проволокой или металлической лентой. Но как правило, такое «временное» решение остается на долго

Мы же рекомендуем заменить радиатор полностью и забыть о его протечках

Но как правило, такое «временное» решение остается на долго. Мы же рекомендуем заменить радиатор полностью и забыть о его протечках

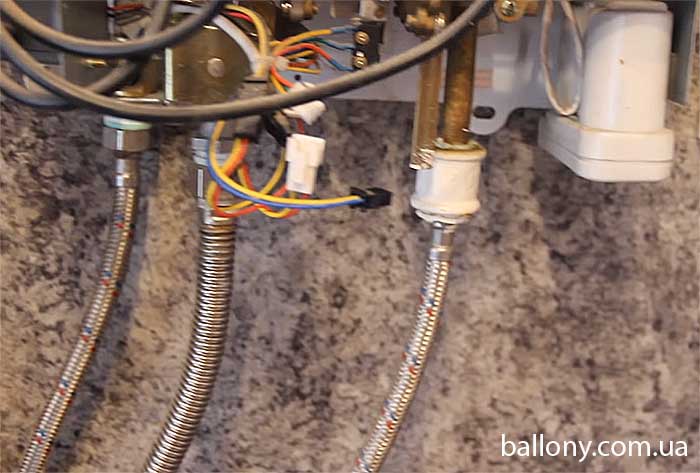

Неисправность прокладок и трубок

Замена гибких шлангов такого образца не требует особых навыков, произвести ее может кто угодна с наличием гаечного ключа.

Очень часто течи образуются в местах подсоединения отводов к нагревателю снаружи или к внутренним узлам колонки. Все соединения выполнены «американками» с прокладками внутри.

Из-за постоянного нагрева/охлаждения прорезиненные вкладыши или плавятся или теряют свои свойства и твердеют. В них возникают трещины, по которым и протекает вода. Если вы заметили течь газовой колонки в таких соединениях, то замените прокладки. С помощью ключа (в основном на 24) открутите гайку и произведите замену.

Также случается что фланцы на трубках трескаются со временем — в данном случае вам необходимо заменить трубки целиком.

Если колонка во время работы гаснет

Еще одной причиной для того, чтобы разобрать газовую колонку и снять со стены ее внешний корпус, является неисправность водяного узла. Именно это зачастую является предпосылкой к тому, что газовая колонка во время работы начинает гаснуть. Если дело не в отсутствии тяги (так случается, когда притока воздуха при закрытом окне нет, колонка попросту перегревается и срабатывает термопредохранитель) и если проблема не в недостаточности водного напора в водопроводе, тогда следует проверить именно водяной узел.

О том, как снять лицевую панель на газовой колонке (конструкция в виде защитного кожуха), мы уже говорили. Далее нужно прочистить сетчатый фильтр, который расположен у входа водяного узла: для этого понадобится лишь осуществить раскрутку накидной гайки со стороны подачи воды, достать сетку и прочистить основу калибровочного отверстия разности давлений.

Если после проверки работы колонки проблема не устранилась, нужно разобрать водяной узел посредством откручивания всех восьми винтов, отсоединить одну половину узла от другой и заменить деформированную мембрану на новую. Деформацию вы легко распознаете: она будет проявляться в виде прогибов, заломов и трещин на защитной мембране.

Газовая колонка самопроизвольно отключается

Это датчик температуры, который измеряет температуру газовой колонки во время работы, предотвращая ее перегрев.

На каждой газовой колонке устанавливается датчик температуры, который следит за тем, чтобы колонка не перегрелась, в случае его выхода из строя колонка может самопроизвольно выключаться во время работы. Выглядит это обычно так:

После нормальной работы, в течение какого-то времени, нагреватель «глохнет» минут на 20. По прошествии этого времени его можно включить на такой же промежуток времени. Неисправность, как правило, сезонная и проявляется только летом или зимой при закрытых окнах.

Устройство отключается когда захочет и потом не загорается. Это может произойти при замыкании «на корпус» провода датчика. Проверьте провода, чтобы они были целыми и с хорошей изоляцией.

Для того, чтобы проверить сам датчик на работоспособность, следует снять с него два контакта и закоротить иголкой, скрепкой, кусочком жести. Если газовый прибор включится и заработает – датчик надо менять.

Внимание! Многие хозяева «на первое время» (если не достали датчик) оставляют скрепку и изолируют ее для работы газовой колонки, но, как правило, датчик так и не меняют. Мы не рекомендуем так делать

Газ не подаётся

Когда аппарат нормально функционирует, при его запуске слышно определённый звук. Если звука нет при включении, то в газовую колонку не поступает газ.

Будет проведена диагностика колонки (400-500 руб.). Проверяется:

Угол открытия газового запорного вентиля. Он должен быть прямым.
Качество подключения аппарата к газопроводу. Для этого используется особый тройник. Если для проведения топлива используется гибкий шланг, мастер анализирует герметичность контактов, смотрит, есть ли у шланга перегибы. Если эти недочёты есть, он их исправляет.

Если контакт имеет слабую герметичность (мыльный состав пузырится), он лучше покрывается специальным герметиком и прочно затягивается.

Часто просто меняют шланги на современные очень безопасные и практичные сильфонные изделия.

Также газовщики проверяют газораспределительный механизм. В трубе может быть пониженное давление. Его развивают до 30 см водного столба.

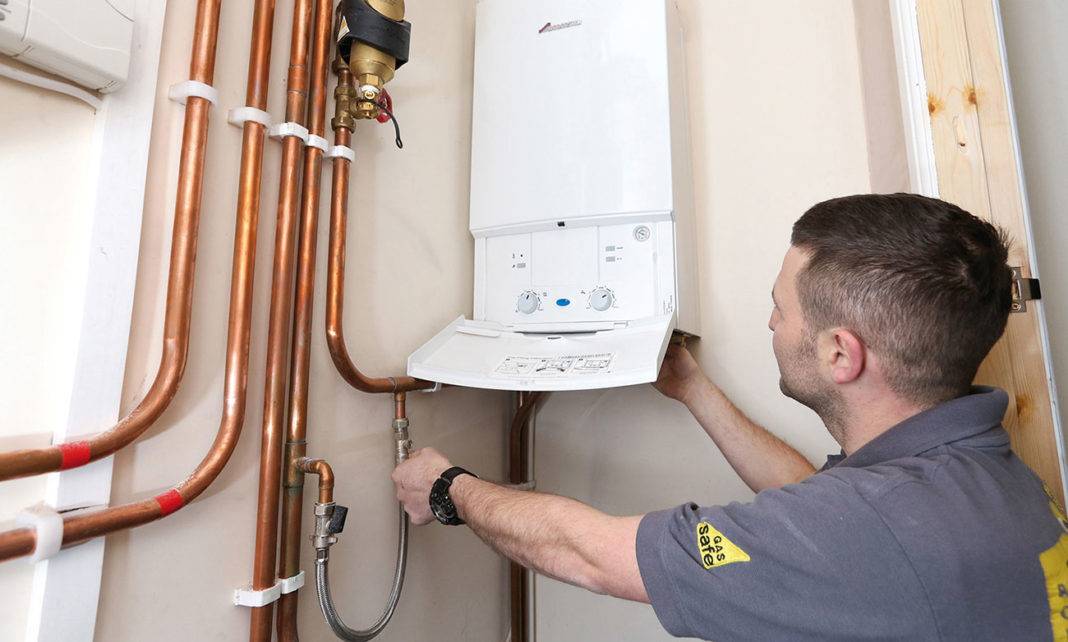

Демонтаж колонки

Замена газовой колонки должна быть начата с демонтажа старого прибора. Если осуществить эти работы самостоятельно, то вы сможете сэкономить до 800 руб. Приступать к манипуляциям следует с перекрытия доступа газа к оборудованию. Для этого кран на конце трубы перекрывается. С помощью рожкового или разводного ключа соответствующего размера необходимо открутить фиксирующую гайку шланга.

Иногда встречается способ подвода газа с помощью металлической трубы. Газовая труба довольно редко оказывается повреждена при откручивании шланга. Если же для подведения использовался отрезок металлической трубы, то неприятный исход вполне реален. Это особенно актуально для того случая, когда место соединения год от года окрашивалось краской.

Чрезмерных усилий для снятия слоя прилагать не стоит. Для этого используется растворитель. Газовую трубу необходимо придерживать, раскручивая гайку. Так снижаются шансы повредить коммуникации. После отключения от газовой трубы шланг снимается с места ввода в прибор. Если его недавно меняли, и его состояние удовлетворительное, можно использовать эту часть системы повторно при подключении новой колонки. Когда в надежности шланга есть сомнения, следует приобрести новый. При покупке необходимо выбирать сертифицированное проверенное изделие, что будет обеспечивать безопасность.

Показания и периодичность замены газовых колонок

Газовая колонка предназначена непосредственно для подогрева воды для ванной и кухни. Первым и самым главным фактором, который влияет на срок службы колонки является вода, то есть теплоноситель. В разных регионах жесткость воды может сильно отличаться. Чем она жестче, тем меньше прослужит колонка. Поэтому не стоит покупать слишком дорогую модель, потому что она не будет служить длительное время, особенно, если вода поступает в колонку прямо из водопровода или скважины на участке. можно поставить специальный фильтр или смягчитель воды, чтобы продлить срок службы.

Другим фактором выступает сама эксплуатация и соблюдение всех рекомендуемых правил. В противном случае, вас могут ожидать постоянные поломки и отсутствие горячей воды.

Газовая колонка может служить от 12 до 15 лет

Завершающим моментом при использовании газовой колонки будет ее производитель. Сегодня рынок полон китайскими, европейскими и отечественными марками. Каждая из них по-своему хороша. При выборе стоит руководствоваться советами специалистов с учетом бюджета и возможности дальнейшей замены колонки.

В среднем газовая колонка служит от 12 до 15 лет при соблюдении всех правил и предписаний.

Преимущества бездымоходных водонагревателей

Как мы уже выяснили выше, газовая колонка без дымохода не бывает, а в случае с турбированными агрегатами он конструктивно упрощен. Это главное достоинство наддувных нагревателей воды, благодаря которому их можно устанавливать в любом частном доме или квартире. Достаточно лишь проложить дымоход горизонтально по кратчайшему пути от аппарата к наружной стене и вывести его на улицу, проделав отверстие.

Так выглядит коаксиальный дымоход, проложенный сквозь наружную стену

Теперь перечислим другие преимущества «бездымоходных» газовых нагревателей:

Повышенная эффективность и экономичность по сравнению с традиционными бытовыми приборами для нагрева воды на ГВС;
Благодаря закрытой камере исключено попадание вредных газов и неприятных запахов в помещения;
Для установки водонагревателя достаточно организовать обычную приточно-вытяжную вентиляцию, поскольку совсем обойтись без вытяжки нельзя. Но не придется ломать голову, как устроить в комнате подачу приточного воздуха для горения.
Высокая степень автоматизации турбированной колонки делает ее очень удобной в эксплуатации.
Возможность использовать в качестве энергоносителя не только природный, но и сжиженный газ. Правда, для этого необходима специальная вытяжка, устроенная в нижней зоне помещения (пропан тяжелее воздуха и стелется по полу).

Водогрейный аппарат закрыт со всех сторон, сверху выходит патрубок для подключения коаксиальной трубы, а снизу — штуцеры для воды и газа Помимо нескольких датчиков, отвечающих за безопасность и поддержание температуры воды для нужд ГВС, колонки с принудительным нагнетанием воздуха оборудованы системой антизамерзания теплообменника. Принцип простой: когда температура в комнате опустится ниже нуля, автоматически включится электрический ТЭН, обогревающий теплообменник и не дающий воде замерзнуть.

Функция антизамерзания в турбированной колонке может оказаться полезной при аварийном отключении системы отопления в зимний период. Она сохранит дорогостоящее оборудование от размораживания, пока хозяева не примут меры по обогреву дома. Правда, неизвестно что произойдет с трубопроводами холодной воды, если они изготовлены из стали либо полипропилена.

Устройство конденсационной колонки с цилиндрической горелкой

Фитиль

У фитиля две основные функции – автоматический поджиг колонки при подаче воды, и постоянный нагрев термоэлемента предохранительного клапана. Если фитиль гаснет или если его пламя слабое и нестабильное, то термоэлемент остывает или недостаточно прогревается, и клапан выключает колонку. Именно слабое пламя фитиля – наиболее частая причина самопроизвольного отключения газовой колонки! Чаще всего это происходит во время работы колонки (например когда находишься в ванной и принимаешь душ :)). Причин несколько. Во-первых может забиться штуцер – это самое простое. Во-вторых, часто бывает так, что отбор давления газа у фитиля на основную горелку, во время работы колонки, делает пламя фитиля намного меньше. Термоэлемент, который прогревается именно этим фитилем постепенно остывает и колонка гаснет. С этим бороться сложнее. Я в результате серии долгих экспериментов пришел к таким доработкам:

Изменил конструкцию направляющего кожуха фитиля – удлинил его (см. картинку).
Вынужден был увеличить диаметр отверстия штуцера. К сожалению, это увеличивает расход газа в холостом режиме, но другого выхода не нашел. Штуцер можно рассверливать, а при переборе – сжимать плоскогубцами. На васякий случай стоит запастись несколькими.
На термоэлемент одел вольфрамовую пружинку, которая его удлинила, и усилила прогрев, уменьшив зависимость от формы и направления пламени фитиля.

Кстати, даже когда штуцер прочищен (продувом, желательно – с предварительным вымачиванием в керосине/бензине/ацетоне), после закручивания в него частенько попадают соринки и пламя фитиля опять начинает играть (то больше, то меньше). Иногда достаточно дунуть в место его крепления еще раз, иногда легонько стукнуть. Если не поможет – опять выкрутить и продуть (в т.ч. место вкрутки).

Как запаять теплообменник газовой колонки

Подготовка к пайке

Прежде всего, нужно снять кожух с колонки. Делать это нужно аккуратно, отключив прежде провода от дисплея. В некоторых моделях водонагревателей, например Нева 4510, перед этим следует снять регуляторы газа и давления.

Далее включается вода и находится место протечки. Часто оно находится на сгибе труб теплообменника возле обрешетки. Если оно легкодоступно, можно будет запаять свищ, не снимая колонку.

Если же прямого доступа нет, и свищ находится изнутри радиатора, нужно будет разобрать колонку и снять теплообменник.

В современных колонках есть специальная заглушка для слива воды, открыв которую жидкость сливают в подставленную емкость. Остатки влаги продуваются компрессором или пылесосом.

Это важно, потому что во время пайки жидкость будет закипать и испаряться, создавать давление и сдувать припой через свищ. Последний этап подготовки – зачистка и обезжиривание места протечки. Делается это с помощью мелкозернистой наждачной бумаги

Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира

Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира

Последний этап подготовки – зачистка и обезжиривание места протечки. Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира.

Способы пайки

Запаять теплообменник газовой колонки можно тремя способами:

Мощным паяльником

Чтобы запаять место свища своими руками вам понадобится паяльник мощностью около 110 Вт, флюс и припой.

Первый этап пайки – нанесение флюса. Это вещество, очищающее поверхность материала от окислов и позволяющее равномернее растекаться припою. Лучше всего подойдет флюс паста с содержанием меди. Если ее нет в наличии, можно воспользоваться обычной канифолью или таблеткой аспирина.

Горелкой с газовым баллоном

Понадобится горелка, небольшой баллон с газом, флюс, припой. Горелка подключается к баллону и поджигается. Нужно выбрать не очень сильное пламя, чтобы не повредить радиатор колонки.

Сначала место протечки хорошо прогревается. Это делается для того, чтобы остатки влаги в трубах испарились. После этого нагревается труба и к ней подводится припой.

После пайки обязательно нужно убрать остатки флюса, потому что он содержит кислоту и может в дальнейшем разъедать стенки труб теплообменника.

Холодной сваркой

Важно подобрать холодную сварку, которая не расплавится от горячей воды. Все действия нужно производить в защитных перчатках. Из упаковки достается небольшое количество холодной сварки

Нужно разминать ее в руках около трех минут. Как только материал начнет застывать, нужно его приложить к месту свища и крепко держать до полного застывания

Из упаковки достается небольшое количество холодной сварки. Нужно разминать ее в руках около трех минут. Как только материал начнет застывать, нужно его приложить к месту свища и крепко держать до полного застывания.

Если на трубке теплообменника находится несколько свищей рядом или дырка в трубке большая, нужно припаять медную латку. Также можно сделать напайку из отрезка медной трубы.

Как проверить герметичность

По окончании пайки газовых колонок нужно проверить герметичность всех труб. Для этого их тщательно осматривают, чтобы увидеть даже самые мелкие свищи – об их наличии свидетельствуют мелкие зеленые пятна. Во избежание повторного разбора колонки в ближайшее время, эти дефекты также зачищают и пропаивают.

После этого к газовой колонке с паяным теплообменником нужно подключить воду и открыть кран.

В самом конце котел с газовой колонкой включают, чтобы проверить ее работоспособность при контакте с горячей водой. При этом участки пайки можно протереть сухой салфеткой, чтобы обнаружить малейшие признаки влаги.

Виды

На сегодняшний день на рынке газовых приборов представлен широкий выбор различных моделей газовых горелок. Если взять, в общем, то все газовые нагреватели работают по одному принципу и отличаются между собой следующими характеристиками.

Мощностью. Чем больше мощность нагревателя, тем больше воды он сможет нагреть за короткий промежуток времени.

Среди массово распространённых видов мощность можно отметит следующие три:

Нагреватель с мощностью в 28 кВт.
Нагреватель с мощностью в 26 кВт.
Нагреватель с мощностью в 17 кВт.

Последний вид имеет низкую стоимость, но в то же время не может обеспечивать одновременно горячей водой ванную и кухню. Как правило, большинство пользователей выбирают второй вид, так как он имеет оптимальное соотношение цена производительность.

Безопасностью эксплуатации устройства. Является одним из основных критериев при выборе нагревателя. Несмотря на передовые технологии все же случаются случаи, когда отключают воду или газ и чтоб не допустить утечку топлива или продуктов горения колонки оборудуют следующими датчиками.

Датчик отключения газа, в случае если пламя погаснет.
Датчик горения. Является дублирующим и также отключает подачу газа, в случае если пламя потухло, и первый датчик не сработал.
Клапан сброса давления воды. Предотвращает от разрыва водопроводных труб колонки в случае высокого давления в системе.
Датчик открытия и закрытия крана с водой. Выполняет функцию включения и выключения нагревателя при открытии крана.
Датчик тяги. Предотвращает включение колонки в случае отсутствия тяги, при этом позволяет избежать отравления угарным газом.
Датчик давления воды. Препятствует включению нагревателя в случае низкого давления в водопроводе.
Термостат. Обеспечивает отключение подогрева воды, когда температура достигла нужной отметки.

Это основной перечень защитных датчиков, которыми должна быть оборудована современная газовая колонка. В случае отсутствия одного из них такой прибор крайне не рекомендовано использовать с точки зрения безопасности.

Вид поджога. Поджог может осуществляться одним из двух видов.

Пьезовый относится к механическому виду, то есть подпаливать придётся вручную.
Автоподжог работает при помощи батареек и является автоматическим. Принцип работы тот, что и в пьезовом поджоге только без участия человека. Также к автоматическому поджогу относится гидротурбинный розжиг, работающий от электрогенератора.

Дополнительными функциями. К этим функциям относится наличие ЖК-дисплея отображающий различную информацию, дополнительные настройки и т. д.

Это основной перечень отличий, который отличает виды газовых колонок между собой, также они имеют отличия по цвету форме и дизайну что уже не так существенно при выборе и никак не влияет на технические характеристики.

Принцип работы нагревателя с наддувом

Если говорить о принципе действия в целом, то все газовые проточные водонагреватели работают одинаково: когда открывается соответствующий кран на смесителе, в агрегате от давления протока зажигается горелка и начинает нагревать воду, проходящую через теплообменник. Другое дело, как это реализовано в газовом проточном водонагревателе с принудительным наддувом воздуха.

Функциональная схема водонагревателя, оснащенного турбиной

В отличие от других типов водогрейных аппаратов, газовая колонка с закрытой камерой сгорания действует по такому алгоритму:

В режиме ожидания бытовой прибор включен в электрическую сеть. В камере ничего не горит, потому что запальника там нет.
Когда пользователь открывает кран горячей воды, срабатывает датчик протока и мембрана водяного узла. Последняя механическим путем открывает газовый клапан и горючее поступает к газогорелочному устройству.
По команде контроллера на электродах, размещенных около горелки, возникает искровой разряд, поджигающий газ. Датчик пламени фиксирует появление огня, информирует об этом блок управления, после чего искрообразование прекращается. Одновременно включается вентилятор, нагнетающий воздух.
Пламя, регулируемое контроллером, нагревает воду до температуры, установленной пользователем, за чем следит отдельный датчик. При ее достижении мощность горелки снижается путем уменьшения пламени (модуляции) либо отключением 1—2 ступеней горелки.
После закрытия крана ГВС подача газа перекрывается, горелка затухает и процесс нагрева воды завершается.

Модулирующая (слева) и ступенчатая горелка (фото справа) Благодаря более совершенной конструкции КПД турбированных колонок выше, чем у обычных атмосферных (88—90% против 84%). Эффективность достигается такими путями:

точное дозирование количества природного газа и воздуха, потребного для горения;
поддержание выставленной температуры способствует экономии топлива, поскольку газ не расходуется на излишний нагрев;
предварительный подогрев воздушного потока в коаксиальном дымоходе.

Подробности об устройстве коаксиальных дымоходов показаны на видео:

Бездымоходные колонки закрытого типа наделены несколькими ступенями безопасности, срабатывающими по таким причинам:

исчезновение тяги в дымоходе вследствие отключения вентилятора после прекращения подачи электроэнергии;
самопроизвольное затухание горелки (контроль пламени);
слишком низкое либо высокое давление газа на входе (автоматический газовый клапан);
давление в водопроводе превышает 10 Бар (предохранительный водяной клапан);
перегрев теплообменника, могущий вызвать скачок давления и разгерметизацию соединений;
очень малый расход воды;
выход из строя контроллера.

Любая из перечисленных причин влечет за собой срабатывание газового клапана и перекрывание подачи горючего. Причем после отключения электроэнергии, затухания горелки и скачка давления в газовой трубе клапан срабатывает самостоятельно, без вмешательства контроллера.

Чтобы оценить все прелести эксплуатации турбированных газовых колонок и узнать их слабые стороны, предлагаем ознакомиться с их преимуществами и недостатками.
