Способы подключения
Подсоединять радиаторы к трубам можно разными способами в зависимости от места установки и пролегания труб в помещении и, конечно, схемы отопления:
Когда способ подключения выбран (смотрите схему), необходимо:
- Все стыки и трубы протереть наждачкой и обезжирить их.
- Закрепить радиатор. Это может быть временное закрепление или установочное, в зависимости от сложности расположения труб отопительной системы по вашей схеме.
- Вкручиваем переходники, которые, поворачивая, можно подстроить под направление труб, к которым подсоединяются элементы. Если, к примеру, они расположены по полу, – то переходник вкручивается вниз резьбой, если трубы уходят вглубь помещения, — то направление переходника меняется. Так что главное смотреть внимательно в схему расположения однотрубной системы отопления.
- Переходники для труб, желательно из полипропилена отечественного производства, как советуют специалисты, с помощью паяльника крепим к основной трубе.
- Устанавливаем кран сверху и заглушку снизу, как показано на схеме, или наоборот.
Правильное подключение батарей отопления: схема и способы
Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.
Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: “Как подключить радиатор отопления – способы и варианты”).
Типы отопительных систем
Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.
Отопление одноконтурного типа
Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: “Одноконтурная система отопления – возможные схемы реализации”). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.
Где лучше расположить отопительную батарею
Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.
Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: “Какая схема подключения радиаторов отопления оптимальна”)
Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу
- от низа подоконника – 100 мм;
- от пола – 120 мм;
- от близлежащей стены – 20 мм.
Варианты циркуляции теплоносителя в отопительной системе
Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.
Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.
Способы подключения батарей отопления
Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:
- Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:
– подача осуществляется сверху;
– отвод выполняется снизу.
Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.
Мастер-класс. Подключаем радиатор от пола, используя Г-образные трубки
Г-образная трубкаШаг 1. Монтаж начинается с установки ниппеля.
Установка ниппеля
Шаг 2. Затем устанавливается блок шаровых кранов.
Установка блока шаровых кранов
Шаг 3. Надевается резьбозажимное соединение на Г-образную трубку.
Надевается резьбозажимное соединение
Шаг 4. Теперь Г-образная трубка развальцовывается с помощью инструмента.
Г-образная трубка развальцовывается с помощью инструмента
В результате резиновое уплотнение уже не сползает с трубки в евроконус.
Теперь уплотнение не сползает с трубки
Шаг 5. Трубки устанавливаются в фиксирующий уголок.
Установка трубок в фиксирующий уголок
Шаг 6. Далее трубки заводятся в блок шаровых кранов и наживляются.
Наживление трубок
Шаг 7. Отмечается отверстие под крепление фиксирующего уголка, после чего трубки демонтируются.
Отмечается будущее отверстие
Демонтаж трубок
Шаг 8. По разметке в полу сверлится отверстие.
В полу сверлится отверстие
В комплект с фиксирующим уголком входят дюбель и саморез. Дюбель забивается в проделанное отверстие.
Дюбель и саморез
Дюбель забивается в отверстие
Шаг 9. Г-образные присоединительные трубки устанавливаются обратно и фиксируются к перекрытию.
Фиксация Г-образных трубок
Шаг 10. Берется труба и подсоединяется к Г-образным присоединительным трубкам. Теплоизоляция на трубе отодвигается минимум на 2 длины надвижной гильзы. Затем гильза фиксируется.
Труба для системы отопления
Теплоизоляция отодвинута на 2 длины гильзы
Фиксация гильзы
Шаг 11. Выполняется соединение. Конец трубы развальцовывается.
Используется насадка зеленого цвета
Развальцовка трубы
Трубы подсоединеныШаг 12. Трубы крепятся к перекрытию при помощи дюбель-крюков с шагом 50 см. Благодаря этому трубы не всплывут при заливании стяжки.
Трубы крепятся к полу дюбель-крюками
Однотрубная схема (квартирный вариант)
Такая схема подключения очень распространена в многоквартирных домах (от 9-и этажей и выше).
Одна труба (стояк) опускается с технического этажа проходит, все этажи и попадает в подвал, где входит в трубу обратки. В такой системе подключения, будет тепло в верхних квартирах, так как, пройдя все этажи и отдав тепло, к низу, вода в трубе остынет.
А если нет технического этажа (5-и этажные дома и ниже), то такую систему «кольцуют». Одна труба (стояк), подымается с подвала проходит все этажи, идет по квартире последнего этажа в соседнюю комнату и опускается, так же через все этажи в подвал. В таком варианте не известно кому повезло. На первом этаже в одной комнате, может быть тепло, там где труба подымается, а в соседней комнате холодно, там где та же труба опускается, отдав тепло всем квартирам.
2 Разновидности схем монтажа батарей
Чтобы не столкнуться с дополнительными финансовыми расходами, очень важно накануне старта работ учесть все особенности подключения отопительных радиаторов. Для этого требуется произвести правильную разводку батарей
От выбора метода подключения обогревательных устройств к центральной сети теплоснабжения зависит комфортная температура в квартире.
К самому распространенному способу подключения радиаторов отопления относится боковой метод. Такой вариант позволит получить самую высокую теплоотдачу. Подключение подводящей трубы осуществляется к патрубку в верхней части батареи. Отвод теплоносителя происходит благодаря присоединенной к нижней части батареи отводящей трубы. Вход и выход теплоносителя осуществляется с одной стороны радиатора
Очень важно не перепутать местами подачу воды, поскольку из-за этого уменьшится мощность всей системы обогрева. Если радиаторы при таком варианте подключения не полностью прогреваются, то помочь может удлинитель протока воды
В таком случае последние секции батарей смогут нагреваться должным образом.
Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Расчет количества секций радиатора . Вы легко сможете рассчитать нужное количество секций.
В случае применения радиаторов с более чем 12 секциями наилучшим образом подходят батареи с диагональным подключением. Благодаря такому способу прогрев батарей будет осуществляться равномерно. Подводящая труба подсоединяется к верхнему патрубку радиатора. Отвод происходит через нижнюю трубу. С таким подсоединением вход и выход размещаются с противоположных сторон батареи. Если обратка будет расположена в верхней части, то мощность радиатора уменьшиться на 10 %
Поэтому очень важно все присоединить правильно
У радиаторов с последовательным подключением движение горячей воды осуществляется за счет давления внутри системы отопления. Для правильного функционирования требуется установить кран Маевского. За счет этого можно спускать лишний воздух из системы. При выборе такого варианта подключения следует знать о сложности замены батарей. Поскольку в такой ситуации придется полностью отключить всю обогревательную систему, что в холодный период года не очень удобно.
При скрытой в полу системы отопления наилучшим образом подходит нижнее подключение радиаторов. В таком случае из пола вертикально располагаются трубы подачи и обратки, которые подключаются к нижней части батареи.
Схемы подключения радиаторов
Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.
Радиаторы с нижним подключением
Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.
Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления
Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.
Батареи отопления с боковым подключением
При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.
Вариант №1. Диагональное подключение
Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.
Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе
Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.
Вариант №2. Одностороннее
Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.
Боковое подключение для двухтрубной и однотрубной системы
При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.
Вариант №3. Нижнее или седельное подключение
Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.
Седельное подключение радиаторов отопления
В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

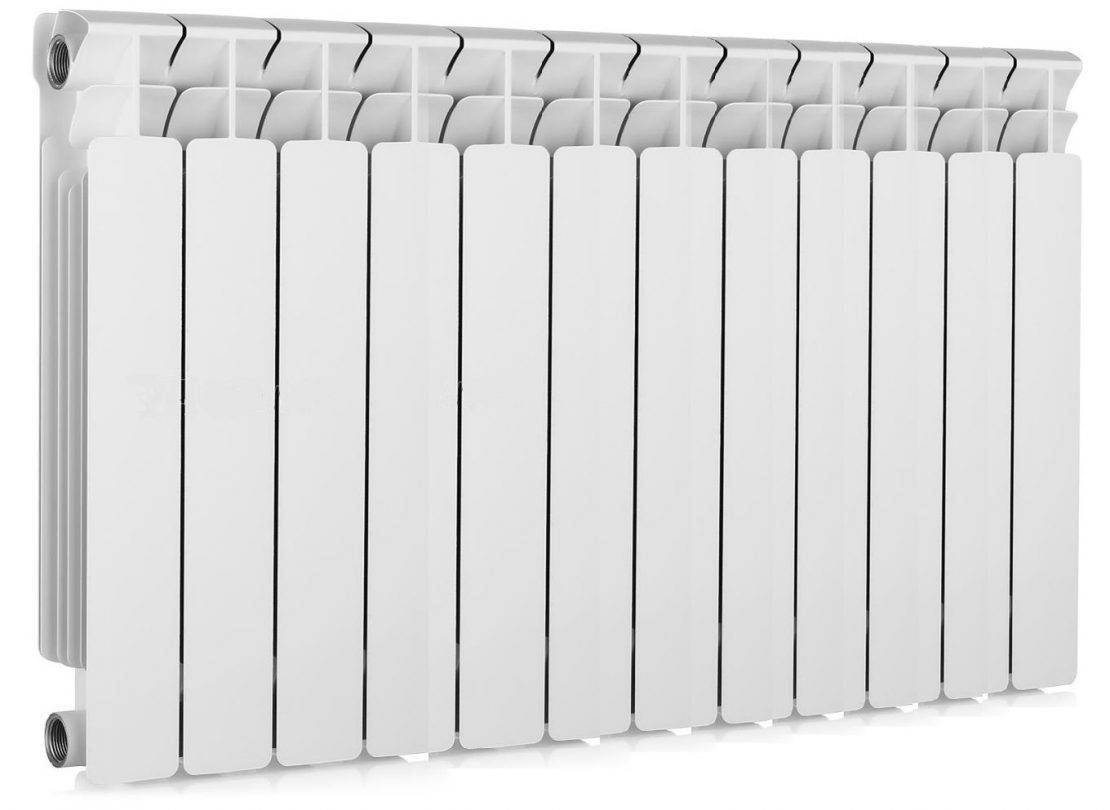

Биметаллический радиатор с нижним подключением
Сегодня в качестве альтернативы входит в моду нижнее подключение батарей.
Если вы владелец частного дома и хотите, чтобы система отопления органично вписалась в интерьер вашего жилища, то это беспроигрышный вариант. Трубы в этом случае удобно скрываются под напольное покрытие, не привлекая излишнего внимания.
Преимущества
Разнообразие и большой ассортимент предлагаемых радиаторов отопления порой ставит в тупик покупателей, подобрать тот самый вариант, который подходит для их дома становится не так просто.
Взамен чугунным батареям приходят более привлекательные внешне стальные и алюминиевые секции, а также их гибридный вариант — биметаллические радиаторы, которые оснащены блоком, специально приспособленным для нижнего подключения труб. Установить их самостоятельно не составит большого труда, к тому же значительно облегчается обслуживание системы, так как при летнем отключении отопления отпадает необходимость сливать воду.
Биметаллические радиаторы обладают достаточно высокой теплоотдачей, а ее максимальный показатель достигается при нижней подаче горячей воды.
Это становится возможным из-за конструкционной особенности прибора, которая способствует формированию потоков тепла, основанных на конвекции и излучении.
Горячая вода быстро нагревает нижнюю часть батареи, а верхняя часть, наряду с поступающим теплоносителем, прогревается теплыми воздушными потоками.
Стальной сердечник составляет основу прибора. Он обеспечивает прочность всей конструкции, устойчивость к высокому давлению воды, достигающую до 35 атмосфер, а также повышенную скорость прохождения теплоносителя. В отличие от алюминия, сталь хорошо противостоит коррозионным процессам, может эксплуатироваться в среде с высокой жесткостью воды. Повышение теплоотдачи достигается прикреплением к сердечнику алюминиевых ребер.
Важно! Алюминий намного превосходит чугун по показателю конвективного обогрева. Интенсивность теплоотдачи алюминия составляет 60%, в то время, когда чугунные батареи обеспечивают только 20% за счет конвекции
К другим преимуществам биметаллических радиаторов относится наличие сложной системы ребер. Каждая пластина оснащена соединительным ниппелем с двух сторон, что позволяет их перегруппировать при необходимости, меняя местами, а также, добавив дополнительные секции, легко увеличить их количество.
Простоту монтажа биметаллических радиаторов с нижним подключением также можно отнести к достоинствам. Так как трубы подсоединяются без сложных изгибов напрямую, горячая вода проходит беспрепятственно, обеспечивая быстрый прогрев батареи.
Существенным фактором является относительно низкая цена установки.
Недостатки
Биметаллические радиаторы не лишены недостатков. В основном это заключается в высокой стоимости прибора. Но этот недостаток компенсируется долговечностью изделия.
Некоторые проблемы возникают при неправильной эксплуатации. Стальной сердечник может подвергнуться ржавчине, если сливать воду в летнее время, а также при использовании антифриза.
При нижнем подключении батареи и сокрытии труб под напольное покрытие проблемы могут возникнуть при аварии. В этом случае придется демонтировать пол, что влечет за собой дополнительные убытки. Эффективность теплового прибора несколько снижается при использовании многосекционных батарей из-за неравномерного или неполного прогрева секций. Решением проблемы является установка удлинителя протока. Есть мнение, что нижняя подводка уменьшает теплоотдачу, но это легко меняется при грамотном выборе оборудования.
Лучшие модели батарей для систем отопления
Пользователи особо отмечают несколько видов изделий. Если стоит вопрос, как выбрать радиаторы отопления, следует просмотреть рекомендации и отзывы от покупателей, а также список оборудования, которое уже пользуется спросом.
Биметаллические:
- SIRA RS Bimetal 500. Цена от 80$ (6000 руб.) Если выбирается модель с хорошей теплоотдачей, то батареи показывают до 210 Вт от одной секции. Крупная сборка позволит прогреть комнату до 40 м2, показатель рабочего давления до 40 атм., приборы можно ставить в автономные, центральные системы.
- Global Style Plus 500. Цена от 100$ (6500 руб.). Гарантия от производителя 25 лет, сборка 12 секций, мощность 2280 Вт. Радиатор в одиночку обогреет помещение до 37 м2. Максимальный прогрев воды до +110 С, рабочее давление 35 атм., приборы пригодны для установки в любые системы отопления.
- Rifar Monolit 500. Стоимость от 65$ (5600 руб.). Выдерживаемое рабочее давление 100 атм., предельная теплопередача 2744 Вт, если стоит вопрос, у каких радиаторов лучшая теплоотдача при прочих равных достоинствах, то эти модели как раз отвечают всем требованиям. Гарантия до 25 лет, нагрев теплоносителя до +135 С, чтобы батарея работала исправно, хватит 1 стакана (200 мл) теплоносителя.
Алюминиевые:
- Термал РАП-500. Давление 24 атм., стоимость от 40$ (3000 руб.), максимальный прогрев воды до +130 С, теплопередача секции от 252 Вт, давление в 60 бар. Батарею можно ставить в автономную систему отопления.
- Rifar Alum 500. Прогрев теплоносителя до +135 С, стоимость от 40$ (2500 руб.), мощность секции до 183 Вт, сборка из 16 секций прогреет площадь до 26 м2. Чтобы запустить оборудование в работу хватит 270 мл теплоносителя.
Стальные:
- Purmo Compact 22 500. Мощность 5527 Вт, чего достаточно для прогрева комнаты в 50 м2, цена от 100$ (6500 руб.), покрытие со временем может изменить цвет, следует регулярно осматривать и подтягивать стыки.
- Buderis Logatrend K-Profil 22500 – немецкий производитель предлагает батареи с максимально допустимым прогревом теплоносителя до +120 С. Цена от 65$ (5000 руб.). Высокая надежность, прочность – плюсы, требовательность к чистоте теплоносителя – минус.
Чугунные:
Способы нижнего подключения
Далее рассмотрим, какими именно способами радиаторы могут подключаться к отопительной системе.
Нижнее подключение в двухтрубной системе
Способ No1. С боковыми отводами
Легкое в исполнении подключение, трубы в таком случае находятся снизу – в полу или под ним. Радиатор можно снимать без остановки всего отопительного процесса, но для этого с обеих сторон монтируется запорная арматура. А сверху (с любой стороны) ставится воздухоотводчик.
Двухстороннее нижнее подключение
Способ No2. При помощи переходника
Если нет возможности подвести к радиатору трубы с двух сторон, то проблему можно решить использованием переходника. Его вкручивают в нижнее отверстие, а к верхнему проводится трубка из нержавеющей стали. Подключение труб отопления к самому переходнику осуществляется снизу.
Монтаж узла нижнего подключения радиатора
Способ No3. С удлинителем потока
Удлинитель нужно закрутить в нижнее отверстие без каких-либо отводов к верхнему. Теплоноситель циркулирует за счет того, что он, проходя посередине прибора, выходит в его конце, поднимается, тем самым выдавливая холодную жидкость через выход, расположенный в устройстве.
Радиаторная направляющая или удлинитель протока
Принцип работы удлинителя потока для радиатора отопления
Нижняя подводка – какой она может быть?
А быть она может всего двух типов.
- В случае односторонней подводки обе трубы подключаются с одной стороны отопительного прибора. Одна из них – верхняя – подает нагретый теплоноситель, а вторая – нижняя – выводит уже охлажденный.
В разностороннем варианте горячая жидкость подводится к батарее с одной стороны, а холодная выводится с другой. Стоит отметить, что для отопления индивидуального типа данный способ подходит больше. Преимущество в том, что теплоноситель может циркулировать практически в любом направлении, а также в незначительной протяженности подачи/обратки. Хотя решающую роль, безусловно, играет требуемая теплоотдача.
Где встречается
Давайте выясним, где раньше встречалась подобная схема подключения полотенцесушителя к системе отопления.
В высотных домах
Квартиры в «хрущевках» всегда были далеки от идеала, но их строили больше по идейным соображениям — чтобы расселить бараки и коммуналки. А поскольку все новые жилые массивы переводились на централизованное отопление, то вполне логично, что в ванной комнате отопительный прибор совместили с полотенцесушителем.
У подобной конструкции есть свои достоинства и недостатки.
Плюсы:
- Полотенцесушитель выполнял роль отопительного прибора;
- Запускался в работу только в зимний период, летом – отключался;
Минусы:
- Громоздкая конструкция;
- Дополнительно взималась плата за его наличие (в отопительный сезон).
За дополнительные удобства нужно платить.
Подобная установка полотенцесушителя требовала прокладки отдельной ветки в подвальном помещении, но такие «дополнительные затраты» государства с лихвой перекрывались отказом от лифтов и мусоропроводов. Напомню, что цена 1 м 2 такого жилья обходилась государству всего в 95 рублей (цены 60-х).
Существовало 2 способа, как подсоединить полотенцесушитель к отоплению, и где его расположить в квартире.
- Из подвала подающая труба заходила в квартиру первого этажа;
- Из квартиры верхнего 5-го этажа через подъезд она попадала в соседнюю квартиру;
- Оттуда через все этажи обратно в подвал.
Какой-либо запорной арматуры в квартирах нет — вентили были только на подающей трубе и обратке в подвальном помещении.
Обратите внимание : это был самый неудобный вариант подключения из-за особенностей совмещенного помещения
Дом серии 1-464 – типичный образец «хрущевки».
Наиболее распространенными же, у которых подключение полотенцесушителя осуществлялось не от горячей воды, а от отопительной системы были:
- серия 1-434С – год постройки 1958-1964;
- серия 1-434 – год постройки 1958-1967;
- серия 1-335 – год постройки 1963-1967.
В зависимости от проекта видоизменялась и схема подключения полотенцесушителей.
В частных домах
Централизованное горячее водоснабжение в 60-е годы в подавляющем большинстве частных домов отсутствовало. В индивидуальном порядке оно осуществлялось с помощью дровяного котла типа «Титан», который перед применением растапливался.
Соответственно, подключить полотенцесушитель к такой системе горячего водоснабжения было просто невозможно:
Водонагреватель Титан в ванной комнате частного домовладения.
С появлением водяного отопления в частных домах появилась возможность установки и водяного полотенцесушителя:
Способы подключения радиаторов отопления
Существует несколько схем подсоединения батарей отопления к центральному водопроводу, среди которых самыми распространенными являются:
- односторонняя;
- диагональная;
- нижняя.
Односторонняя схема чаще всего встречается в многоквартирных домах с центральным отоплением. В этом случае подключение труб отопительной системы осуществляется только с одной стороны радиаторов. При таком способе подсоединения элементы отопительной системы могут выдавать свою номинальную мощность по максимуму. Но эффективность теплоотдачи будет зависеть от используемого количества секций батареи. Например, при одностороннем подключении теплоноситель не способен дойти в отдаленные от стороны подсоединения места, в результате чего эффективность такого отопления резко снижается. Особенно это заметно, если радиатор состоит из 15 секций. Поэтому многосекционные батареи лучше подключить по другой схеме.
Схема системы отопления с нижней разводкой.
Биметаллические радиаторы отопления, которые сегодня пользуются большей популярностью, можно подключить по перекрестной (диагональной) схеме. Диагональная схема заключается в присоединении батареи подводящей трубой к подающей магистрали через верхний патрубок. Отводящая труба присоединяется с противоположной стороны, но уже через нижний патрубок радиатора. Благодаря такому монтажу обеспечивается более равномерное распространение теплоносителя по радиатору, в результате чего уменьшаются потери его мощности.
Диагональное подключение обеспечивает помещение теплом, которое полностью соответствует характеристикам, указанным в техническом паспорте оборудования. Используя эту схему, следует учитывать расположение подводящих и отводящих труб. Например, нижнее расположение подводящей трубы при верхнем подсоединении отводящей будет способствовать тому, что батарея потеряет более половины всей своей мощности.
В некоторых помещениях по определенным причинам невозможно использовать две первые схемы установки радиаторов. В этом случае можно воспользоваться нижним подсоединением батарей. Нижнее подключение отопительного прибора подразумевает установку отводящих и подводящих труб с разных сторон. В результате образования сквозного прохода теплоноситель не доходит до верхних секций, что становится причиной снижения теплоотдачи до 15%. Несмотря на это, такая схема подключения часто используется в домах, оборудованных индивидуальной отопительной системой. Для восполнения теплоотдачи можно использовать специальные распределительные трубки.
Особенности монтажа
Нижнее подключение радиатора с боковым отводом
Существует три метода нижнего подключения:
- использование обычных батарей с нижними отверстиями;
- применение специальных радиаторов с характерной конструкцией;
- посредством набора комплектующих в нижней части выбранной модели.
Провести монтаж можно разными способами.
С боковыми отводами
Трубы размещаются снизу внутри полового покрытия или над полом. Радиатор крепиться на стене и к нему проводится трубопровод. Для облегчения процесса демонтажа с каждой стороны устанавливается запорная арматура.
С переходником
Если нет возможности подвести трубопровод к батарее с обеих сторон, используется переходник, который вставляется в отверстие снизу, а сверху проводится трубка с антикоррозийными свойствами.
С удлинителем потока
Удлинитель потока для радиатора
Этот тип монтажа не совместим с самотечными системами. Удлинитель потока монтируется в нижнее отверстие отопительного изделия. При этом не предусмотрено никаких отводов к верхней части модели.
Самым оптимальным нижним подключением является установка снизу, для этого приобретается специализированный радиатор, который уже обеспечен терморегулятором, двумя патрубками с нужным направлением и возможностью внедрения переходника направления потока.
Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.
Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты
Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.
Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.
