Обзор радиаторов отопления Kermi

Рекомендации по установке радиаторов Керми

Модели батарей Керми специально изготавливаются с соблюдением распространенных типоразмеров, чтобы облегчить их установку или замену. При этом производитель позаботился о том, чтобы максимально облегчить задачу, связанную с подключением, предоставив подробные инструкции:

Расчет мощности радиаторов отопления Керми. Необходимая производительность высчитывается по формуле – 100 Вт + 1 м². Можно подобрать радиатор просто определив отапливаемую площадь и воспользовавшись калькулятором, находящимся на сайте.

Особенности монтажа – минимальная высота установки от пола 10 см. Рекомендуется, чтобы изделие не примыкало к стене вплотную, минимальный промежуток 5 см.При монтаже лучше использовать фирменные комплектующие для установки. Настенные крепления идут в комплекте, узел нижнего подключения, запорная и регулирующая арматура приобретается отдельно.

Подключение – последовательное соединение радиаторов в однотрубной системе отопления выполняется через специальный переходник. При двухтрубном подключении, установки дополнительных узлов не требуется.На каждый радиатор рекомендуется установить кран Маевского, позволяющий после заполнения трубопровода водой спустить воздух из системы отопления. Развоздушивать систему необходимо начиная от самой ближней к котлу батареи.

Особенности установки конвекторов – при монтаже конвектора в пол предварительно подготавливается выемка. С помощью болгарки вырезается ниша в полу, на 5 мм превышающая габариты корпуса конвектора. В месте подключения трубопровода вырезаются штробы, достаточной ширины, для обеспечения беспрепятственного доступа к месту соединения.Напольное крепление выполняется с помощью специальных ножек, фиксирующих корпус конвектора. Конструкция напольных кронштейнов (идут в комплекте) позволяет выставить необходимую высоту.

В комплекте прилагается подробная схема подключения радиаторов Керми с нижней подводкой, предоставленная производителем. От точного соблюдения указаний зависит теплоотдача батареи и равномерность прогрева панели.

Обобщение по теме

Описываемые радиаторы отличаются уникальными техническими характеристиками. Сформировать их позволила инновационная технология обогрева. Принцип ее действия значительно отличается от такового в обычных стальных радиаторах. Разница — в особенностях конструкции описываемой теплотехники и в подаче теплоносителя. В обычные стальные батареи он поступает равномерно во все трубки радиатора. Здесь же он сначала подается на переднюю панель, а затем идет по конвектору, расположенному вдоль задней панели. Такая схема позволила увеличить КПД отопительного прибора на 11%.

Читайте далее:

Газовый котел Навьен — технические характеристики, конструктивные особенности и модельный ряд

Датские циркуляционные насосы Грундфос — технические характеристики и конструктивные особенности

Технические характеристики алюминиевых радиаторов и особенности их конструкции

Стальные радиаторы Керми — малая инерционность, качественный обогрев

Правила подбора КЕРМИ.

Правила подбора стальных панельных радиаторов KERMI

Правила эти несложные. При средней высоте потолков 2700-2800мм, подбирается радиатор с теплоотдачей не менее 100вт/кВ.м. Всё.

А далее, если потолок выше (допустим 3300мм), вычисляем теплоотдачу радиатора KERMI:

3300мм : 2700мм = 1,22 .

Это и есть коэффициент, на который надо увеличить удельную теплоотдачу на каждый квадратный метр,

Получаем 122вт/кВ.м. Тоже несложно.

Пример: в комнате 22 кв.м и в ней 2 окна , шириной 1200мм каждое, при стандартной высоте потолка 2700мм.

Понятно, что это должно быть 2200 ватт теплоотдачи, с двух радиаторов (1100вт каждый радиатор).

Это могут быть радиаторы (Ваш выбор!) нижней (FKV), или боковой подводки (FKO):

11 05 10, или 12 05 08, или 22 05 06, или 33 05 04.

Какой же радиатор КЕРМИ выбрать? Из приведенного списка – годится любой.

Вступают в силу соображения дизайна: ширина окна 1200мм. Радиатор КЕРМИ 33 05 04 (40см длиной) будет смотреться убого. Красивее будет, если длина радиатора соразмерна ширине окна. Так, мы выбрали КЕРМИ, ТИП 11 05 10 !!!

Это при стандартной высоте подоконников.

Выбор высоты радиатора зависит от высоты подоконника. По СНИПП, радиатор устанавливается на расстоянии не менее 100мм от пола и не менее 100мм от подоконника.

А если, в нашем случае, высота подоконников будет, скажем 500 мм от пола?

Значить высота радиатора КЕРМИ не может быть выше 300мм. На нашем сайте выбираем радиаторы,

Высотой 300мм, но с той же теплоотдачей = 1100вт :

Это 11 03 16, или 12 03 12, или 22 03 09, или 33 03 06. Нам уже понятно, что лучше смотреться будут КЕРМИ

12 03 12 (длина 1200мм), или 22 03 09 (длина 900мм).

Теперь, когда мы, уважаемый Застройщик, уже подобрали, таким образом, радиаторы КЕРМИ в каждую комнату, остановимся.

Итак, перед нами план комнат с правильно подобранными и прописанными радиаторами.

А в коридоре Вам некуда приткнуть радиатор… Это значит, что его теплоотдачу надо перераспределить на радиаторы, стоящие в примыкающих к коридору помещениях, соразмерно увеличив их мощность.

Увеличить мощности радиаторов можно везде: в Детской, в спальных комнатах, в комнатах, стены которой обдувают холодные ветры розы ветров, в прихожей и т.д. Делать это надо. И это правильно.

Всегда вызывает уважение стремление человека во всё вникнуть самому.

А когда нет времени? Или не хочется ошибиться? Тогда высылайте план дома. Мы Вам подберём.

Из присланного плана ясно и четко должны быть видны и понятны:

  1. Площадь каждого помещения.
  2. Ширина каждого окна и высота подоконника над ГОТОВЫМ полом.
  3. Высота потолков.
  4. И важны Ваши соображения по дизайну радиаторов КЕРМИ, а так же Ваше предпочтение типа подводки труб к радиаторам.

Тепла Вам в Вашем Доме!

Объем радиаторов Керми

Для централизованного отопления, в принципе, объем радиатора не имеет решающего значения, в отличие от систем автономного или частного отопления индивидуального дома. Но в этом случае, чугунная 12-секционная батарея 2КП60 имеет теплоотдачу 1444 Вт, а внутренний объем — 13 литров. Чугунная батарея отопления МС140 имеет теплоотдачу 1925 Вт при объеме 18 литров. Технические характеристики батареи Керми показывают, что при объеме 6,3 литра одна секция имеет эффективную теплоотдачу не менее 2100 Вт, заявленных в паспорте. Как видим и в этом плане стальные батареи Керми имеют двойное преимущество.

Больший объем теплоносителя в системе приводит к большим потерям тепла как в трубопроводе, так и в других элементах системы, и это неизбежно, как только тщательно не изолируй всю систему, и какие современные материалы труб не применяй. Также увеличение объема системы отопления сказывается на насосном оборудовании, которое работает под высокой нагрузкой, естественно, с меньшим ресурсом и меньшей продуктивностью, снижающейся по мере эксплуатации системы. При использовании стального радиатора Керми для получения аналогичного количества тепла чугунной системе, по трубам нужно пропустить в три раза больше теплоносителя. Еще одна выгода, которую дают технические характеристики стальных радиаторов Керми.

Достоинства и недостатки батарей Kermi

Немецкие радиаторы отопления Kermi обладают массой достоинств и минимум недостатков – это характерно для многих видов товаров, произведенных в Германии. Для начала опишем ключевые достоинства:

Технология Kermi Therm-x2 поможет сэкономить ваши деньги, благодаря особой циркуляции теплоносителя в радиаторе.

  • Высокая эффективность за счет применяемой технологии therm-x2 – обеспечивает снижение затрат на обогрев;
  • Качественная стальная основа – обеспечивает продолжительный срок службы;
  • Стойкость к давлению до 10 атмосфер – проверочное давление для многих моделей составляет 13-14 атмосфер;
  • Изобилие моделей – под любые интерьеры;
  • Наличие встроенных терморегуляторов (характерно для некоторых моделей);
  • Быстрый прогрев помещений – обеспечивается технологией therm-x2.

Что касается недостатков, то их очень мало:

  • Отсутствие стойкости к гидроударам – сталь не выдерживает сильных перегрузок;
  • Несколько высокие цены – за качество немецкой продукции нужно платить.

Таким образом, батареи отопления Керми станут отличным решением для обогрева жилых помещений.

Тип подключения

Подключение батареи может осуществляться тремя способами:

  1. нижнее;
  2. боковое;
  3. универсальное.

Если прибор с нижним подключением подсоединяют к системе со стороны стены, используется угловой соединительный комплект, со стороны пола – прямой. В монтажный набор входит встраиваемый кран для регулировки работы оборудования. Встроенный термостатический клапан позволяет регулировать температуру в помещении автоматически.

Технические характеристики бокового типа позволяют подключаться к системе только со стороны стены. Сверху идет подача теплоносителя, а снизу – обратка.

Стальной панельный радиатор Kermi с боковым подключением также оснащен термостатическим клапаном.

Энергосберегающий радиатор года Такой примечательный. И такой многогранный.

С самого начала инновационная технология therm-х2 вызывала восхищение как у специалистов по монтажу, так и у пользователей. Теперь история панельных радиаторов Kermi therm-x2 продолжается – жюри известной премии PLUS X AWARD отметило линейку продукции за выдающиеся характеристики наградой PLUS X AWARD 2012 и почётным дипломом “Лучший товар 2012 года” за функциональность, экологичность и качество. Наряду со впечатляющей энергоэффективностью не в последнюю очередь членов жюри впечатлило разнообразие модельного ряда радиаторов therm-x2.

И не важно, какой источник тепла в доме, тепловой насос, солнечный коллектор или конденсационный котел, энергосберегающий радиатор therm-x2 в любом случае прекрасный выбор, когда дело касается уютного комфортного тепла в сочетании с максимальной эффективностью. Он совместим с любым теплогенератором и дополнительно экономит уже на этапе теплопередачи до 11% энергии

Это превращает therm-x2 в мощный компонент системы отопления “Kermi Systems x-optimiert”.

Виды радиаторов

Компания «Пурмо» выпускает батареи двух видов: панельные и трубчатые.

Панельные

Радиаторы панельного типа снабжены защитными накладками из тонкой стали, закрывающими нагревательный элемент. Сплошная конструкция позволяет увеличить теплоемкость по сравнению с секционной. Панель устройства может быть гладкой или ребристой.

Цены на панельные радиаторы отопления Purmo

панельные радиаторы отопления Purmo

Батареи трубчатого типа состоят из отдельных секций, скрепленных между собой. Имеют утонченный дизайн. Трубчатые конструкции легко чистить. Основной минус: теплоотдача на 15–20% ниже, чем у панельных, при одинаковых габаритах.

Разновидности приборов

На сегодняшний день выпускается несколько различных типов обогревателей, вот основные из них:

  • плоские;
  • дизайн-радиаторы;
  • декор-радиаторы;
  • нагревательные стенки.

Плоские

По типу поверхности могут быть гладкими или профильными. Стальные панельные радиаторы Kermi профильного типа обладают высокой тепломощностью, что является отличным решением для строений в климатических зонах с низкими температурами.

Приборы выпускаются в двух разновидностях: компактные и профиль-вентиль. Компактные изделия не позволяют изменять температурный режим вручную.

Второй тип оснащен специальным вентилем, с помощью которого можно регулировать температуру теплоносителя в батарее.

Дизайн-радиаторы

Стальные радиаторы Kermi из этой серии выполняют не только функцию нагревательного прибора, но также являются декоративными элементами помещения. Такие модели призваны подчеркнуть общий стиль интерьера, создать уют и неповторимую атмосферу.

Существенным минусом таких приборов является высокая цена, кроме того, они не подходят для небольших помещений. Оптимальным вариантом будет применение дизайнерских моделей в квартирах-студиях.

Декор-радиаторы

Оригинальное решение, объединяющее в себе обогрев помещения и изысканный вид. С помощью декоративного радиатора Керми можно не только органично вписать отопительный прибор в интерьер, но украсить помещение. Изготавливаются по технологии без видимых сварных швов.

Нагревательные стенки

Необычное решение, позволяющее применить стальной панельный радиатор Kermi на поверхности любого типа: вертикальной либо наклонной. Такое оборудование предпочтительно использовать в зданиях с необычной архитектурой или больших помещениях: холл, вестибюль и т.п.

Модели Kermi FTV 22

Оборудование данной серии можно устанавливать даже в гостиной, а нижний тип подключения обеспечит маскировку всех труб и проводов под полом. Хорошая теплопроводность обеспечена двумя греющими панелями и двумя конвекционными элементами (в предыдущих вариантах только один элемент).

Характеристики

Для моделей с нижним подключением керми 22 характерны:

  • материал – углеродистая сталь толщиной 1,25 мм;
  • высокая теплоотдача;
  • не громоздкие габариты;
  • гофрированная поверхность дает лучшее распространение тепла;
  • давление – 10 бар, длина – от 400 мм, высота – от 300 мм, глубина – от 100 мм.

Стоимость

Данный вид обогревателей предназначен для обогрева домов с просторными комнатами. Наличие двух конвекционных элементов позволяет сделать работу системы отопления эффективней и быстрее. Стоимость радиаторов типа FTV 22 ориентировочно может быть следующей:

  • модель 400х2000 мм с теплоотдачей 3210 Вт и емкостью 9 л будет стоить 9000 руб.;
  • радиатор 600х2300 мм с теплоотдачей 5173 Вт, емкостью 14,49 л – 11000 руб.;
  • обогреватель 900х1200 мм с теплоотдачей 3797 Вт и емкостью 10,8 л стоит 9800 руб.

Последняя модель считается самой популярной – она выполняет максимальное число функций.

Расчет мощности


Один из вариантов расчета мощности радиатора предполагает применение сравнительного метода, когда за основу берется типовая чугунная 12-секционная батарея. Из проведенных исследований известно, что при таких габаритах она обеспечивает теплоотдачу порядка 1444 Вт. Емкость заполняемого теплоносителем внутреннего объема чугунного образца равна13 литрам.

Из паспорта батарей Kermi легко узнается, что теплоотдача от типового односекционного агрегата под шифром 10 составляет около 2100 Вт (при рабочем объеме в 6,3 литра). Используя эти данные при замене чугунных батарей новыми образцами, можно быть уверенным в том, что их теплоотдача будет не хуже, а даже немого выше.


Для правильного определения нужной мощности и схемы подключения радиаторов применяется табличный вариант расчета. Для его реализации потребуются следующие дополнительные данные:

  • величина тепловых потерь в квартире;
  • параметры жидкого носителя;
  • предполагаемая комнатная средняя температура.

При выборе также учитываются габариты радиатора, после чего в алгоритм выбора вносятся соответствующие коррективы. Искомая величина тепловой отдачи определяется по сводной таблице, предоставляемой производителем конкретного радиатора из популярной линейки Kermi. Нужная модель находится в соответствующей графе, напротив которой указывается подходящее для нее значение мощности. Специалисты советуют брать этот показатель с небольшим запасом, что гарантирует получение требуемого результата.

После того как все параметры учтены, пользователь сможет точнее определиться с моделью, подходящей для конкретных условий эксплуатации.

Радиаторы Керми панельного типа

Радиаторы отопления марки Керми панельного типа, предлагаемые производителем, отличаются от аналогов формой и функциональными возможностями. В конструкции батарей отопления используются новейшие энергосберегающие технологии.

Стальной панельный радиатор Kermi предлагается в трех базовых модификациях, в зависимости от конструктивных особенностей:

  1. Гладкие панели.

Профильные радиаторы.

Радиаторы Line.

Современные стальные немецкие радиаторы отопления Керми изготавливаются с использованием технологии Therm-X2.

Гладкие и профильные радиаторы

Plan-V – имеет гладкую или рифленую поверхность. В базовую комплектацию входит регулирующий вентиль, устанавливаемый на заводе. В конструкции присутствует термоголовка для контроля температурного режима.Для оптимизации работы батареи Plan-V и экономии тепловой энергии, все необходимые регулировки выполняются в заводских условиях. При необходимости можно приобрести специальный гигиенический радиатор Plan-Hygiene, подходящий для использования в медицинских и дошкольных учреждениях.

Plan-K – компактный радиатор с глубиной всего 66 мм. Имеет боковые планки и декоративную решетку. Металлические радиаторы Керми с боковым подключением Plan-K, подходят для однотрубных и двухтрубных систем отопления. Уменьшен объем теплоносителя в радиаторе, при этом благодаря технологии Therm-X2, сохранены высокие характеристики теплоотдачи.Подготовлена линейка батарей, оптимально подходящая для замены старых узлов отопления. Стальные панельные радиаторы отопления Kermi Plan-K имеют распространенное межосевое расстояние 500 и 900 мм, что позволяет выполнить максимально быстрое переоборудование системы обогрева.

Verteo – вертикальные радиаторы фирмы Kermi с использованием функции Therm-X2. В конструкции предусмотрен узел нижнего подключения. В серии Verteo представлено два типовых размера батарей с монтажной глубиной 66 и 102 мм. В дополнительной комплектации предоставляется полотенцесушитель.

Модификации с высотой 200 мм. Батареи отличает увеличенная теплоотдача, поэтому радиаторы Kermi, несмотря на небольшую высоту, эффективны даже при низкой температуре теплоносителя.

Радиаторы серии Line

Технические характеристики стальных радиаторов отопления Kermi серии Line, практически ничем не отличаются от остальных модификаций. В линейке Line представлены модели с встроенным регулируемым клапаном, имеющие небольшую монтажную глубину, батареи с вертикальным расположением панели.

Устройство стальных радиаторов Kermi предусматривает использование конструкции Therm-X2, при которой сначала нагревается передняя, а только потом задняя панель. Главным отличием Line от аналогов является наличие PLK, линейно-профилированной панели.

Общие технические характеристики радиаторов панельного типа

Все модели без исключения, полностью соответствуют действующим на территории РФ ГОСТ и в странах ЕС сертификации ISO. Батареи отличаются типом подключения к сети теплоснабжения.

Стальные панельные отопительные радиаторы Керми с нижним подключением имеют маркировку FKV или FTV, с боковым FKO. Нормальное рабочее давление теплоносителя 10 атм. Максимальное рабочее давление 13 атм.

Вес радиатора, при наполнении водой составляет 18-25 кг, в зависимости от выбранной модели. Панельные батареи Керми с нижним подключением предназначены для двухтрубных систем. Если необходимо подключиться к однотрубному отоплению, приобретается специальная запорная арматура.

Гарантия на радиаторы Kermi, установленная производителем, 10 лет. По всей стране расположены представительства компании, осуществляющие сервисное обслуживание.

Обобщение по теме

Описываемые радиаторы отличаются уникальными техническими характеристиками. Сформировать их позволила инновационная технология обогрева. Принцип ее действия значительно отличается от такового в обычных стальных радиаторах. Разница — в особенностях конструкции описываемой теплотехники и в подаче теплоносителя. В обычные стальные батареи он поступает равномерно во все трубки радиатора. Здесь же он сначала подается на переднюю панель, а затем идет по конвектору, расположенному вдоль задней панели. Такая схема позволила увеличить КПД отопительного прибора на 11%.

Читайте далее:

Газовый котел Навьен — технические характеристики, конструктивные особенности и модельный ряд

Датские циркуляционные насосы Грундфос — технические характеристики и конструктивные особенности

Технические характеристики алюминиевых радиаторов и особенности их конструкции

Стальные радиаторы Керми — малая инерционность, качественный обогрев

Биметаллические радиаторы отопления rifar – технические особенности и преимущественные характеристики

Уникальная технология

Отличительным свойством батареи является равномерный прогрев помещения за короткий промежуток времени. При этом энергозатраты оборудования существенно ниже, чем у других устройств. Связано это с инновационной технологией Therm X2, по которой устроены радиаторы Kermi. В таких приборах панели соединены между собой последовательным способом.

Равномерный прогрев помещения

Теплоноситель сначала заполняет переднюю пластину и только потом поступает в заднюю панель. Такой принцип позволяет не отдавать стене, примыкающей к задней пластине тепло. В обычных условиях теплоотдачи передней панели вполне достаточно для эффективного обогрева помещения. При повышении потребности в тепле подключается задняя панель.

Пересчет мощности панельных радиаторов в зависимости от температурного режима

Но значения в данной таблице справедливы для системы с параметрами 75/65/20 (температура подачи 70оС, обратки 65оС, в помещении поддерживается 20оС). По этим значениям рассчитывается дельта температур: (75+65)/2-20=50оС.

Если параметры вашей системы другие, необходим перерасчет. Для подобных случаев в «Керми» составили таблицу с корректирующими коэффициентами.

Таблица пересчета в зависимости от температур системы отопления (кликните для увеличения размера)

Пусть предполагается низкотемпературная система с параметрами 60/50/22 (температура подачи 60оС, обратки 50оС, в помещении поддерживается 22оС). Считаем дельту температур: (60+50)/2-22=33оС. Находим в таблице строку с температурой проводимой воды, потом с температурой отводимой воды и доходим до значения температуры в помещении (22оС в нашем случае). В этой клетке стоит коэффициент 1,73 (отмечен зеленым цветом).

На него умножаем рассчитанное количество теплопотерь для нашего помещения: 2150Вт*1,73=3719,5Вт. Теперь ищем подходящие варианты в таблице мощностей для этого случая (отмечены зеленым). Выбор скромнее, но и радиаторы требуются гораздо мощнее.

Вот вся методика определения мощности панельных радиаторов. По ней вы сможете подобрать стальные панельные батареи для любой комнаты и любой системы.

Возможно, вам будет интересно почитать о том, как рассчитать мощность котла и о том, как определить диаметр труб для отопления.

Биметаллические радиаторы Rifar Monolit

фундаментально новая разработка

Монолит – это настоящий биметаллический радиатор без стыков, по сути, это цельный каркас. Монолитный биметалл более надежен, нежели алюминиевый, при этом обладает большей тепловой инертностью. Это означает, что он отдает тепло не так быстро, как алюминий, но и держит его дольше. Главная идея Монолита заложена в конструкции, в которой теплоноситель проходит по стальным каналам, соединенным особым образом без разборных стыков. Это значит, что частая «хворь» радиаторов, а именно течь, практически исключена.

Характеристики Rifar Monolit:

  • Рабочее давление – 100 атмосфер;
  • Испытательное давление – до 150 атмосфер;
  • Предельная температура теплоносителя – 135 ºС;
  • pH теплоносителя — 7–9;
  • Диаметр резьбовых соединений – G 1/2 ˝ и G 3/4 ˝;
  • Тепловая мощность одной секции – 196 Вт.

Существует 2 вида серии Monolit с разными размерами и мощностью:

  • Монолит 350/134 Вт;
  • Монолит 500/196 Вт.

Важно: нижнее подключение Монолита нестандартное с расстоянием 80 мм (стандартное 50 мм). Выбор подходящих фитингов для такого варианта очень узок, а при установке на готовую систему, ее нужно будет переделать

Что делать после расчета

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом

И чтобы дом был теплым, необходимо уделить должное внимание системе его отопления. Современные производители используют новейшие технологии для производства различных элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны

Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:

  • Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
  • Тип 22 — двухпанельный с двумя пластинами оребрения.
  • Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
  • Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
  • Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

Стальные приборы

Стальная теплотехника из серии kermi предназначена для сборки систем отопления в частных домах. Но она не рассчитана на условия эксплуатации центральной системы отопления. Ведь стальные радиаторы боятся гидроударов.

Главным преимуществом такого выбора можно считать высокую удельную тепловую мощность. При его изготовлении используется инновационная технология, увеличивающая КПД прибора на 10–12%. Достигается это за счет модернизированной конструкции.

Инновационные технологии

В обычных моделях металлические стальные трубки соединены между собой особой пайкой. По ним пускается теплоноситель, который равномерно прогревает всю площадь батареи. Немецкие производители, изготавливая радиаторы Керми, используют совершенно иной принцип. В них стальные трубки идут двумя рядами. Теплоноситель сначала подается в первый ряд, поэтому прогревается передняя панель. Потом он поступает в задний ряд, прогревая заднюю панель. Благодаря такой циркуляции прибор прогревается гораздо сильнее, поэтому и мощность теплотехники заметно увеличивается.

Учитывая, что к задней панели подается уже охлажденная вода, многие скептики посчитали, что такая конструкция себя не оправдает во время эксплуатации. Но на самом деле все вышло иначе. Задняя панель выступила в роли экрана, который позволил предотвратить любые тепловые потери. При этом на прогрев задней стенки больше не тратится энергия — все уходит в комнату. Поэтому и КПД увеличивается.

Обратите внимание! Особенности описанной конструкции позволили увеличить время нагрева теплотехники практически в 2 раза, а экономия расхода топлива увеличилась на 11%. При этом появилась возможность без снижения мощности уменьшить размеры прибора

Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными.

В продаже имеются обычно белые модели, хотя можно найти и декоративные варианты, отличающиеся от основной линейки не только цветом, но и формой, а также дизайном.

Существующие разновидности

Kermi с боковым подключением

Производитель выпускает три модификации теплотехники. Есть однослойные, двухслойные и трехслойные модели, имеющие разные технические характеристики. Количество панелей указывается на маркировке изделий.

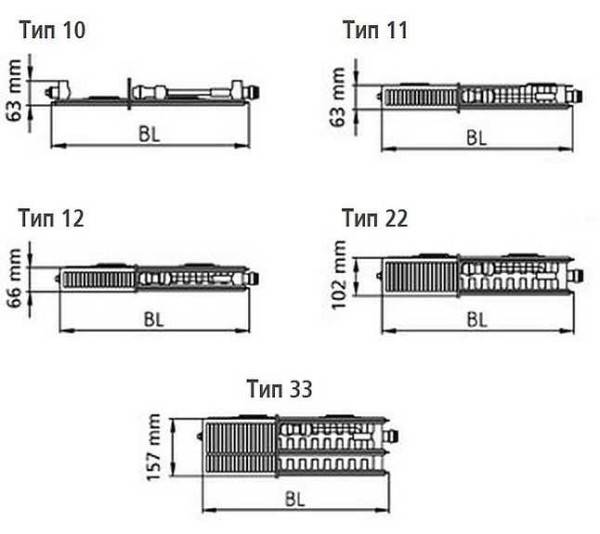

Сегодня стальные радиаторы kermi представлены пятью типами:

  • 10-й тип имеет одну панель, глубина которой составляет 6,1 см. Конвектор у такой модели отсутствует.
  • 11-й тип имеет одну панель с однорядным оребрением, есть один конвектор и специальная облицовка.
  • 21-й тип имеет пару панелей и одно оребрение, расположенное между ними. Глубина устройства 6,4 см, есть один конвектор.
  • 22-й тип — новая технология: пара панелей и два оребрения. Модель полностью облицована и снабжена двумя конвекторами.
  • 33-й тип — последнее ноу-хау, которое отличается тремя панелями и тремя рядами оребрения.

Перечисленные разновидности имеют общие технические характеристики:

Все представленные радиаторы отопления могут иметь высоту от 300 до 900 см. Длина описываемой теплотехники от 40 см до 3м. Допускается рабочее давление в 10 атмосфер. Прессовочный прессинг — 1,3 МПа. Максимально допустимая температура теплоносителя не должна превышать 110 градусов по Цельсию. Допустимая температура воды внутри системы — 95 градусов.

Трубчатый радиатор с клапаном

Каждая модель доукомплектована термоклапаном. Он уже вмонтирован в радиатор. Этот технический элемент имеет правостороннюю резьбу. Терморегулятора в стандартной регуляции нет. Поэтому его придется дополнительно приобретать. Резьба у входной трубы наружная. Такой тип устройства предполагает подключение к системе, состоящей из двух труб. Если в наличии имеется однотрубная система, придется дополнительно приобретать специальные арматурные отводы.

Обратите внимание! Представленные немецкими производителями батареи отопления имеют разные варианты подключения. У каждой модели они свои

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу.

Если необходимо выбрать радиаторы отопления, имеющие боковое подключение, стоит присмотреться к моделям из линейки кermi ThermX2 Profil-K (FKO). Для подключения снизу подойдут варианты из серии кermi ThermX2 Profil-V (FKV или FTV).

Расчет мощности радиаторов Kermi

Требуемая тепловая мощность радиаторов Kermi зависит от:

  • площади помещения;
  • объёма помещения;
  • теплопотерь помещения;
  • характеристик теплосистемы.

Определение мощности радиаторов, исходя из площади

Строительные нормы определяют средний расход тепла на 1 м2 пола помещения – 100 Вт. Это очень приблизительный показатель, поэтому чаще прибегают к использованию формулы Q= (2So+Sp+Sns)( 0,54Dt+22), где:

  • Q – искомая совокупная теплоотдача радиаторов;
  • Dt – разница между уличной и внутренней температурой;
  • So – площадь окон;
  • Sp – напольная площадь;
  • Sns – площадь «уличных» стен.

Выбирая модель Kermi (радиаторы), мощность рассчитывают по этой формуле, но с учётом теплопотерь, свойственных конкретному помещению. Точные показатели могут определить специалисты.

Определение мощности радиаторов, исходя из объёма помещения

Согласно строительным нормам, один кубический метр помещения требует такой теплоотдачи:

  • в панельных зданиях – 0,041 кВт;
  • в кирпичных – 0,034 кВт.

Для примера возьмём помещение в кирпичном здании. Высота потолка – 2,7 м. Стены длиной 3 и 5 м. Объём помещения – 40,5 м3. Для получения среднего показателя мощности необходимо объём умножить на коэффициент – 0,034 кВт. Результат произведения (40,5х0,034) – 1,377 кВт (1377 Вт).

Но этот результат справедлив лишь для средней климатической полосы и без учёта коррекции, зависящей от количества наружных стен и окон. Иллюстрация демонстрирует зависимость коэффициентов от средней зимней температуры.

Некоторые коэффициенты, на которые нужно умножить среднюю требуемую теплоотдачу, в зависимости от количества наружных стен и окон, а также с учётом расположения оконных проёмов:

  • 1 наружная стена – 1,1;
  • 2 наружные стены и 1 окно – 1,2;
  • 2 наружные стены и 2 окна – 1,3;
  • окна «смотрят» в сторону севера – 1,1.

Если радиаторы предполагается установить в нише, то для батарей Kermi расчет мощности корректируется с учётом коэффициента 0,5. Если теплоконструкция будет закрыта перфорированной панелью, среднее значение следует умножить на 1,15.

К примеру, в нашем условном помещении объёмом 40,5 есть две стены, выходящие на улицу. При этом средняя температура зимой – -30. В этом случае полученную теплоотдачу умножаем на необходимые коэффициенты – 1377х1,2х1,5 = 2478,6 Вт. Округлённый результат – 2480 Вт.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
