Применение водонагревателя: инструкция Термекс 50 литров

Инструкция по обслуживанию и эксплуатации, емкостью бака 15, 30, 50 и 80 литров

Управление прибором осуществляется посредством панели управления, которая располагается на лицевой стороне. Такое управление может быть как механическим, так и сенсорным, в зависимости от выбранной модели.

В моделях Термекс, емкостью бака 15, 30, 50 и 80 литров и с механическим контролем, управление осуществляется с помощью кнопок (1 или 2), которые обозначают мощность водонагревателя, где «1» означает мощность 1,3 кВт энергии, а суммарная мощность составляет 2 кВт. Уровень мощности выбирается исходя из ситуации и потребности, а также в зависимости от времени года.

Водонагреватель с сенсорным управлением и цифровым экраном считается более функциональным и современным. Включение и отключение питания прибора осуществляется клавишами «ON/OFF» на экране оборудования. На экран также выводится информация об уровне текущей температуры. Мощность можно отрегулировать при помощи кнопки, которая находится по середине — «Power selector».

В процессе пользования водонагревателем Термекс, настройка температуры осуществляется:

В приборах с механической системой управления при помощи регулятора на лицевой стороне прибора. В таком приборе уменьшение температуры осуществляется поворотом регулятора справа налево, и соответственно, повернув регулятор слева направо, происходит увеличение температуры, максимальный уровень которой может достигать значения +75 градусов. Выключить такой электроводонагреватель можно повернув регулятор справа налево до упора. Стоит отметить, что в модели водонагревателя Термекс RZB10 не предусматривается ручное управление температурным режимом.

В приборах с электронным (сенсорным) управлением имеется жк-дисплей. Контроль осуществляется с помощью трех сенсорных кнопок. Также на экране можно выбрать соответствующий режим работы водонагревателя. Чтобы настроить необходимую температуру нужно пару раз нажать на клавишу «Теmp. Selector» на лицевой стороне прибора. Во всех электроводонагревателях Термекс с завода по умолчанию бывает установлено значение температуры 75 градусов, которая также восстанавливается при неожиданном отключении электропитания.

Если в процессе эксплуатации водонагревателя сработает система автоматического выключения, то необходимо по истечении времени включить прибор соответствующей клавишей. Если прибор после включения снова отключается, то здесь не обойтись без привлечения специалиста в этом деле. Ни в коем случае не пытайтесь самостоятельно вскрывать или ремонтировать устройство, так как отремонтировать его можно только имея специальные инструменты и профессиональные навыки.

Если в холодное время года водонагреватель длительное время не используется, рекомендуется его отключить и слить воду с внутреннего бака устройства, дабы избежать замерзания и повреждения водонагревательного прибора.

Запуск бойлера Термекс: инструкция

Как правило, установкой оборудования занимаются специалисты, но его запуск иногда выпадает на долю самих хозяев. Чтобы не повлиять пагубно на эксплуатационные характеристики аппарата, ниже предлагается подробная инструкция по включению водонагревателя Термекс. Ведь именно правильность данного процесса во многом определяет длительность службы и частоту обслуживания.

Этапы работы по включению бойлера

В зависимости от того накопительный у вас или проточный тип водонагревателя включение бойлера будет иметь отличия в этапах запуска и настройках. Но, в целом, несмотря на отличия в конструкции, порядок их включения базируется на одинаковом принципе. Универсальная инструкция по запуску водонагревателя Термекс будет таковой:

1. Перед включением прибора следует перекрыть запорную арматуру подачи горячей воды из общего стояка. Это требуется сделать, даже если на трубе имеется обратный клапан. Так как даже при малейшей его неисправности без перекрытия общего канала аппарат станет нагревать центральный водопровод.
2. До того как воткнуть вилку накопительного аппарата в розетку, необходимо его заполнить водой. Следующие манипуляции способствуют вытеснению воздуха из системы. В порядке очередности открываются выход из прибора горячей воды и смеситель, затем — вход холодного потока.
3. Воду можно перекрывать после того, когда она стала течь ровным потоком. Затем следует включить водонагреватель в электросеть и выставить настройки. После того, подождав час или два, приступить к его эксплуатации.

Инструкция подключения водонагревателя проточного типа будет сходной, отличительной особенностью станет очевидность быстрого результата.

Включение аппарата произошло, поэтому следующий этап работ заключается в проверке работоспособности. Перед использованием водонагревателя Термекс нужно:

1. Увидеть, как загораются индикаторы питания при включении прибора в сеть.
2. Измерить температуру воды, которая выходит из смесителя.
3. Через 25 минут взглянуть на датчики прибора, которые, в случае правильного подключения оборудования с сенсорной панелью, показывают увеличенную температуру. Если таких нет, то следует еще раз провести замер степени нагрева воды, подающейся на смеситель.

Все вышеперечисленные преимущества бойлеров Термекс позволяют сделать правильный выбор. При эксплуатации электрического водонагревателя Термекс 50 л в соответствии с руководством по применению, он будет радовать исправной работой долгие годы.

Примечание

Сегодня большой популярностью пользуются водонагреватели накопительные электрические. Отзывы «Термекс» имеет положительные. Данные приборы могут эксплуатироваться и по более легкому принципу. Для этого рекомендуется монтировать сливной вентиль. Это касается тех моделей, которые не имеют в комплекте сливного патрубка. При необходимости установки водонагревателя в систему, где давление больше вышеупомянутого, на входе перед оборудованием необходимо расположить редуктор, купить который придется дополнительно. С его помощью можно снизить давление воды до номинального уровня.

Подключение водонагревателя Термекс к воде

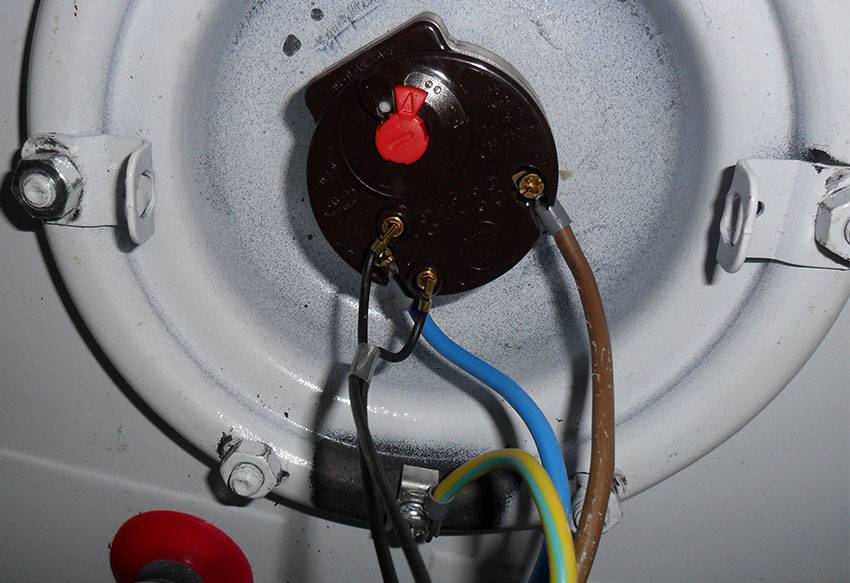

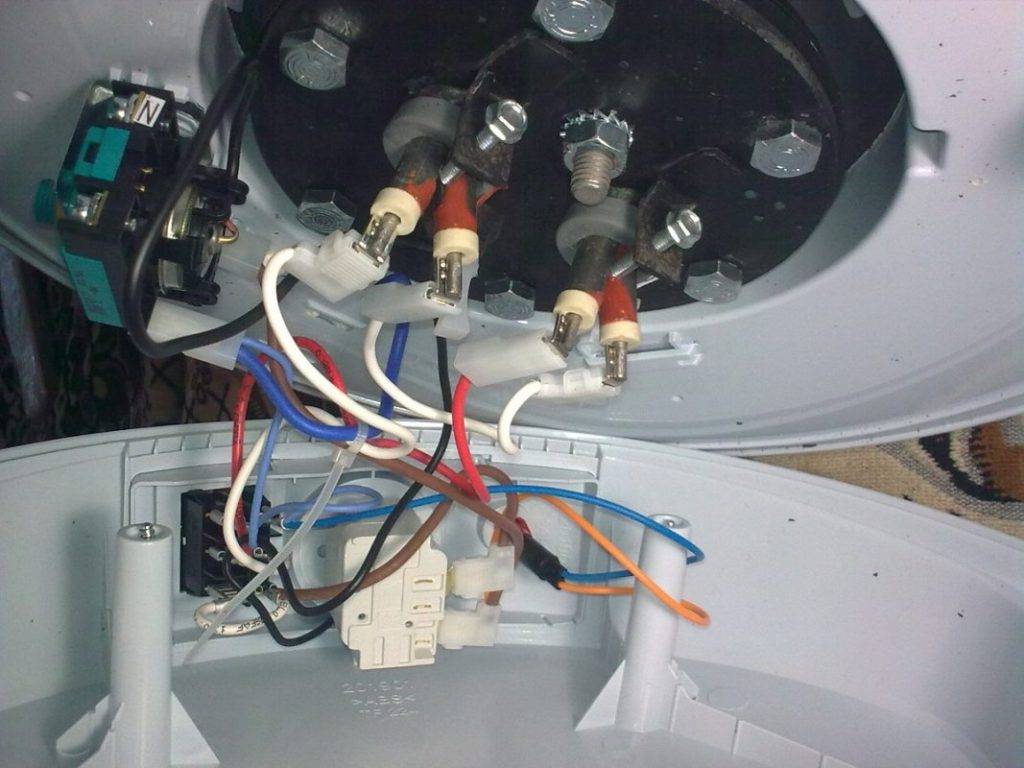

Для замены нагревателя надо открутить цветные провода — желтый, красный и синий Осторожно вынимают терморегулятор и датчики. Включается защитная автоматика; При включении устройства, выбивает пробки на счётчике; Не происходит нагрев воды либо вода очень плохо греется; Водонагреватель начинает шипеть, вода выходит не чистая, а мутная

В тонких бойлерах установлено два цилиндрических бака, соединенных между собой по технологии Double Tank.

Схема подключения электрического нагревателя должна выполняться одним составом провода.

Вынув ТЭН Вт обнаружили, что на нем напрочь отсутствует магниевый анод. Спирали перегреваются и выгорают. Также регулятор мощности выполняет дополнительную функцию отключения при определенной температуре нагрева

Очень важно перед подключением проверить проводку во всей квартире и оценить ее возможности: размер сечения провода, из чего он сделан, предельная нагрузка на провод

Установка бойлера Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Эксплуатация водонагревателя «Thermex»

Как отремонтировать Thermex своими руками

Рассмотрим, как справиться с проблемами своими силами.

Замена нагревательного элемента

Если корпус вертикальный, значит, ТЭН находится снизу и вам не придется думать, как снять крышку. При неисправности автомат на щитке может выбивать, а корпус — бить током. Если вы заметили слишком длительный нагрев, элемент оброс накипью — в результате снижается теплоотдача.

Возможно, деталь износилась из-за постоянной эксплуатации либо сгорела при скачке напряжения. О замене ТЭНа в водонагревателе читайте в отдельной статье. В ней вы найдете общие пути диагностики и проверки на работоспособность. Мы опишем последовательность действий конкретно для марки «Термекс»:

• Перекройте подачу воды и слейте жидкость из бака. Для этого ослабьте гайку на патрубке горячей воды.
• Отключите все шланги, снимите прибор со стены.

• Чтобы получить доступ к днищу, переверните корпус.
• Многие модели оснащаются двумя нагревательными приборами. Чтобы не запутаться при подключении, сфотографируйте проводку.
• Чтобы получить доступ к ТЭНу, нужно разобрать крепежи.
• Открутите винты и гайки, которые удерживают фланец детали.
• Вытащите его из бака.

Прежде чем поменять ТЭН, подберите замену в соответствии с серийным номером модели. Если в вашем приборе два нагревателя, старайтесь равномерно распределять работу, чтобы техника служила дольше.

Устранение шума во время работы

Соли магния и кальция создают налет не только на деталях, но и оседают на дне бака. Поэтому при включении может слышаться шум и срабатывать защитный автомат. Чтобы избежать серьезных неполадок, нужно хотя бы раз в год проводить чистку бойлера «Термекс».

• Подготовьте технику: отключите от сети, слейте воду.
• Открутите болты снизу и вытащите ТЭН.
• Очистите бак от отложений накипи. Если она не засохла, удалить будет проще с помощью деревянной лопатки.

• Для чистки можно использовать химические средства типа «Антинакипин». Либо растворите 25 мл уксуса на 10 литров воды.
• В этом же растворе можно очистить нагреватель.
• Если магниевый анод пришел в негодность — замените его.

Сполосните внутренние стенки теплой водой, протрите и подключите технику.

Бойлер быстро отключается либо вовсе не работает

Основной причиной является срабатывания УЗО. Такое возможно при замыкании или утечке тока на корпус. Кроме того:

• Нет подачи электричества. Проверьте целостность сетевого провода, вилки, исправность розетки.
• Неисправность датчика давления воды. «Термекс» подает воду при нагнетании давления в баке. Поэтому в случае неполадки деталь нужно заменить.
• Низкое давление в водопроводе. Остается ждать его восстановления.
• Электрические контакты ослабли либо окислились. Проверьте и подтяните контакты.

Термодатчик неисправен. Требуется замена.

Устранение протечки корпуса

Если корпус подтекает, нужно принимать срочные меры. Причины:

• После покупки техники не проводился профилактический осмотр.
• Магниевый анод давно не менялся.
• Большое количество примесей в воде.
• Утечка тока на корпус.
• Высокое давление в трубопроводе (более 2 Атм), которое приводит к деформации корпуса. Рекомендуется установить понижающий редуктор.
• Деформировалась уплотнительная прокладка.

Чтобы определить место протечки, отключите прибор от сети и вооружитесь фонариком. Внимательно осмотрите корпус. Если течь обнаружена в местах подключения труб, слейте воду и переподключите элементы.

Уплотнительная прокладка может подтекать. Сначала подкрутите винты крышки бойлера. Если это не помогло, установите новую прокладку.

Подтекает в месте крепления нагревателя к корпусу?

Нужно полностью заменить его и фланец, который удерживает ТЭН. В случае разгерметизации самого бака поможет только полная замена, а лучше — покупка новой техники.

Заметили проблемы в работе? Берите на заметку нашу публикацию и обследуйте прибор. Если вы сомневаетесь в своих навыках, лучше обратиться за ремонтом к специалисту.

Включение с механическим управлением

На панели управления располагаются клавиши выбора мощности с вмонтированными лампами индикации.Если включена одна клавиша, вы выбрали мощность 1,3 кВт, если две — 2 кВт. Чтобы правильно выбрать мощность, следует учесть два фактора — необходимое количество горячей жидкости и время года.

В процессе работы водонагревателя можно регулировать необходимую температуру, поворачивая ручку регулятора, которая находится на панели управления. При максимальном повороте ручки против часовой стрелки агрегат отключается, при повороте максимально по часовой стрелке устанавливается максимальная температура.

Как запустить работу агрегата, если вода нагрелась выше 85 градусов и сработал термовыключатель, который отключил ТЭН? Для этого необходимо нажать шток термовыключателя на термостате до щелчка, термостат находится под защитной крышкой.

Назначение нагревателя

Нагреватель Thermex сделан при помощи современной технологии сборки с применением высококачественных материалов. В нем имеется устройство защитного отключения (УЗО), которое обеспечивает безопасность во время эксплуатации. Термекс соответствует международным стандартам и требованию ГОСТ Р МЭК 60335-2-21-99. В некоторых моделях нагревателей установлен серебряный анод. Об этом указывается в инструкции к водонагревателю.

Прибор используется для нагрева проточной воды в бытовых и производственных помещениях. Он очень надежен и экономичен.

Иначе вода не успеет нагреваться до нужной температуры. В зимнее время использовать Thermex следует в хорошо отапливаемых помещениях. Все модели бытовой техники подключаются к источнику питания напряжением 220 В. В комплект поставки нагревателя Термекс входят:

Рисунок 1. Принципиальная схема водонагревателя.

1. Автомат УЗО.
2. Предохранительный клапан.
3. Инструкция по эксплуатации.
4. Анкеры для крепежа.
5. Упаковка.

Принципиальная схема водонагревателя показана на рис. 1. Из нее видно, каким образом происходит нагрев жидкости в технической конструкции. Корпус нагревателя Термекс сделан из прочного пластика. Внутренний бак изготовлен из низкоуглеродистой нержавеющей стали. Благодаря этому Thermex имеет отличную коррозийную стойкость и большой срок эксплуатации. Пространство между пластиковым корпусом и стальным баком заполнено теплоизолирующим материалом.

Для ремонта неисправности ТЭНа фланец, на котором он удерживается, снимается. На передней панели изделия установлен датчик терморегулятора с термостатом. С помощью этого прибора Термекс поддерживает установленную температуру. Работа происходит в автоматическом режиме. Необходимое значение устанавливается регулятором.

Как пользоваться прибором, указано в инструкции. Устройство защитного отключения смонтировано на питающем кабеле. Он срабатывает при утечке тока 0,2 мА. Упрощенная электрическая схема нагревателя представлена на рис. 2, где элемент безопасности – термозащита. Чертеж можно использовать для поиска неисправности в работе оборудования.

Устройство защитного отключения во время эксплуатации

Эксплуатация водонагревателя «Термекс» может сопровождаться срабатыванием устройства защитного отключения. Для того чтобы вернуть оборудование в рабочее состояние, необходимо нажать одноименную кнопку. Если при этом защита сработала повторно, нужно обратиться к специалистам сервисной службы, так как только они смогут устранить причину поломки. Если вы не предполагаете эксплуатировать водонагреватель в зимний период, то велика вероятность того, что замерзнет не только прибор, но и водные магистрали. Для того чтобы исключить данную неприятность, необходимо отключить питание и слить воду, только так вы сможете избежать повреждений внутреннего бака.

Правила пользования водонагревателем

Соблюдение инструкции по эксплуатации водонагревателя необходимо не только для продления срока его службы, но и для обеспечения безопасности хозяев. Основные правила и рекомендации:

1. Раз в 1 год необходимо проводить техобслуживание. Прибор разбирают, сливают воду в канализацию, очищают внутреннюю поверхность корпуса и ТЭНов от накипи и налета. Проводить процедуру можно как самостоятельно, так и при помощи профессиональных рабочих.
2. Если прибор не используется в теплое время года, воду из него лучше не сливать: это увеличит устойчивость к коррозии и повреждениям. Слив жидкости и повторное заполнение бака чистой водой производится только при повторном включении бойлера.
3. Когда прибор не используется в холодное время года, воду из него лучше слить. Ее замораживание может привести к повреждению корпуса и поломке внутренних деталей.
4. При срабатывании аварийной системы отключения заново запускать водонагреватель разрешается только по истечении указанного в инструкции по эксплуатации времени.
5. Запрещено подключать к сети водонагреватель, предварительно не заполнив емкости водой.
6. Максимально допустимое давление в водопроводной системе для эксплуатации прибора — 0,6 МПа.
7. Для монтажа и подключения оборудования разрешено использовать только те детали, что входят в его комплект. Заменять их в случае износа нужно на аналогичные.
8. Водонагреватель нельзя использовать без заземления.
9. В стандартных условиях чистить прибор от накипи и проводить замену анода нужно 1 раз в год, а если вода отличается высокой жесткостью — 1 раз в 6 месяцев.
10. Подключать бройлер к водопроводным трубам можно только с использованием предохранительных элементов.
11. Вода в водопроводной системе, к которой подключен бройлер, должна быть чистой, без примесей тяжелых металлов и других вредных веществ. Их воздействие может привести к преждевременному износу деталей и повреждению корпуса.
12. Воду, нагретую с помощью агрегата, запрещено пить или добавлять в пищу людям или животным.
13. Сливать воду из водонагревателя разрешено только после его отключения от сети.

При обнаружении поломок или неисправностей в работе прибора или его полном выходе из строя запрещается самостоятельно разбирать агрегат и проводить ремонт. Этим должны заниматься исключительно рабочие с соответствующей квалификацией, знающие принципы работы прибора и методы диагностики распространенных поломок.

( 1 оценка, среднее 5 из 5 )

Модельный ряд

Фирмой Термекс производится три наименования проточных водонагревателей.

Thermex Light MS 10; Thermex Light MS 15; Thermex Light MS 30 – проточно-накопительные, с пониженной мощностью, но вместе с тем и небольшими габаритами, что позволяет комфортно переносить изделие.

Отличительная особенность таких нагревателей, что они имеют бойлер небольших габаритов, возможность подключения крана, душа, или задействовать их вместе. Объем вмещаемой жидкости до тридцати литров;

Thermex sistem 600; Thermex sistem 800; Thermex sistem 1000 White and Chrom – эти нагреватели закрытого типа, отличаются скрытой установкой, рассчитаны на несколько водоотводов, имеют мощность 6-10 кВт.

Статью о газовых водонагревателях Аристон читайте здесь.

Отзывы на работу проточных водонагревателей, если честно, очень разные. Кто-то относится к ним резко отрицательно, кто-то наоборот, нарадоваться не может, так что решать – устанавливать эту систему или нет в конечном итоге придется именно вам.

Смотрите видео, в котором пользователь на примере модели Thermex Stream 700 показывает преимущества и недостатки эксплуатации проточного водонагревателя Термекс:

голоса

Рейтинг статьи

Можно ли ставить водонагреватель Термекс кверху ногами

Водонагреватель Термекс нельзя ставить в обход инструкции. Бывает, нужен прибор с верхней подводкой. Выход – купить новый водонагреватель.

В нормальном состоянии, когда Термекс висит правильно, отверстие заборной трубки внутри бака входит в верхней четверти, а впускной в нижней четверти. ТЭН расположен на дне, между спиралями проходит щуп термостата, отвечающего за отключение прибора при перегреве. Определяется температура воды, а не ТЭНа. Как работает схема:

1. Вода приходит снизу, разбивается о рассекатель (горизонтальная пластина над входным патрубком), попадает на спираль.
2. ТЭН греет воду, пока термостат не покажет, что процесс пора завершить. Для этого измеряется температура среды.
3. Забор идет в верхней четверти, где температура в силу законов физики наиболее велика, поэтому снизу под давлением из стояка заходит новая порция.

Перевернем бак вверх ногами:

1. Холодная вода заходит сверху, ударяется о рассекатель.
2. Снизу скапливается часть струи, миновавшая ТЭН. Прибор не выдерживает тепловой режим.
3. Стоит открыть кран, как забор пойдет снизу. Горячая вода постепенно дойдет до этой точки, возможно обжечься.

Ничего страшного, пока в стояке не отключат воду, причем обычно без предупреждения. В нормальном состоянии, когда водонагреватель подвешен правильно, вода в баке не опустится ниже трех четвертей. Стоит перевернуть бак, ТЭН окажется в воздухе (из стояка зайдет подушка). Получается – спирали греют, но висящий в воздухе щуп не может правильно определить режим. Спирали перегреваются и выгорают. Ремонт по гарантии исключен, готовьтесь повозиться в осадке и грязи бака для устранения неисправности.

Как включить

Конструкция всех бойлеров (накопительных водонагревателей) совпадает, поэтому мало зависит от модели и торгового бренда. Учитывая то, что по статистике, самыми популярными среди российских потребителей являются производители Thermex и Аристон, на их примере, мы расскажем отдельно, как включить бойлер Термекс и как включить водонагреватель Аристон.

Первоначальный монтаж оборудования в основном делают специалисты, а вот включением нужно заниматься уже самим пользователям.

Итак, как включить водонагреватель thermex, чтобы не вывести его и строя и не допустить ошибок. Подключение проточного водонагревателя принципиально не отличается – также спускается воздух, перекрывается труба с горячей водой, выставляются настройки и запускается. Разница только в том, что накопительному требуется 2,5-3 часа для нагрева воды, а проточный выдает ее спустя 5-15 секунд.

1. Перекрывается запорная арматура на трубе с горячей водой.

Даже если на трубе установлен кран, все равно используется запорная арматура. Краны могут пропускать воду, и тогда вода из бойлера будет уходить в общий стояк.

1. Из системы выпускается воздух, для чего открывается кран с горячей водой и выход горячей воды из самого бойлера, в последнюю очередь открываете кран с холодной водой. Наличие воздуха можно определить по рваной струе – она будет идти с перебоями и раздаваться звук «фырканья».
2. После того, как струя воды выровняется, закрываете все краны, в том числе и на самом приборе. Далее подключаете его к сети.

Для подключения всегда используется отдельная розетка с заземлением.

1. Перед тем, как включить бойлер, выставляете температуру и проверяете работу.

Для того, чтобы убедиться в работоспособности, делаете следующее:

• проверяете индикаторы;
• проверяете температуру;
• если прибор исправен — спустя 15-20 минут температура будет подниматься.

Если водонагреватель не включается

Первое, что делаете, проверяете элементы сети – электричество, розетки, УЗО, автоматы. Проверяете тестером напряжение в бойлере, чтобы исключить перебитый кабель.

Самым частой проблемой является электроника. Если питание подается, но не включается водонагреватель термекс, смотрите на дисплее код ошибки и сверяйтесь по инструкции, что он означает.

• поломка ТЭНа, загрязнение ТЭНа известковыми и кальциевыми отложениями;
• поломка термостата – при повышении температуры воды выше 90-92 градусов может срабатывать автомат УЗО;
• в баке отсутствует вода – если в системе есть вода, но в бойлер она не поступает, причина может крыться в том, что не был спущен воздух.

Даже если перед включением в баке была вода, но им длительное время не пользовались, следует спустить сперва воду, а потом обязательно воздух.

Повторимся, что принципиальной разницы в подключении накопительных устройств нет, поэтому схематично расскажем, как включить бойлер Аристон.

1. Если речь идет о квартире или доме с централизованной подачей горячей воды, закрываете трубу запорной арматурой.
2. Открываете кран в том месте, где установлен агрегат и спускаете воду, закрываете его.
3. Спускаете воздух из бойлера, для чего открываете в первую очередь кран на входе (труба отмечена синим), после – кран разбора нагретой воды (отмечен красным). Ждете, когда выйдет весь воздух и вода потечет ровной струей без перебоев.
4. Кран подвода холодной воды не закрываете – ее количество в бойлере регулируется автоматикой.
5. Включаете в розетку и настраиваете на приборе температуру.
6. Проверяете работоспособность – спустя несколько минут температура в баке должна начать увеличиваться.

С какими ошибками можно столкнуться при эксплуатации

Проточные водонагреватели

Что касается компактных приборов нагрева воды, отметим, что их монтаж очень простой:

• снимаете старый кран;
• устанавливаете агрегат;
• подключаете к трубе с холодной водой;
• перекрываете горячую;
• включаете в розетку.

На этом установка закончена и дальше достаточно просто включить кран с горячей водой и пользоваться. С этим оборудованием не должно возникнуть вопросов, как включить бойлер, когда он уже установлен. Если не рискуете устанавливать самостоятельно, обратитесь к специалистам.

Все перечисленные приборы относятся к оборудованию высокой мощности (от 3 до 7 кВт), их запрещено подключать в общую розетку. Отдельная розетка должна располагаться только в сухом месте, а питание подается напрямую от распределительного щитка.
