Этапы монтажа
Монтаж теплого водяного плинтусного отопления имеет несколько этапов:
- На данном этапе на стену монтируются при помощи дюбелей специальные планочки.
- Данные этап включает в себя установку, соединение конвекторных модулей в одну систему.
- Начиная от распределенного коллектора, прокладываются пластиковые трубки.
- Измеряется расстояние, от которого подключается коллектор с плинтусом.
- В соответствии с замерами подбираются трубочки.
- Наклеивается самоклеящаяся изоляционная лента в местах монтирования плинтуса.
- С угла монтируется при помощи саморезов профиль алюминиевый.
- На расстоянии от угла 15 см, высверливаются отверстия для дюбелей, ставятся клипсы на расстоянии 40 см друг от друга.
- Устанавливаются конвекторы.
- Для точного, надежного соединения с секцией плинтуса, регулируются, соединяются пластиковые трубочки.
- Теплый водяной плинтус подключается к отопительной системе основной (котельное оборудование, теплосети).
- Внимательно проверяется, нет ли нигде течи.
- Монтируются декоративные наружные панели.
Если все элементы смонтированы правильно и соответственно этапам, то теплый водяной плинтус будет правильно функционировать.
Примите к сведению: при нарушенной герметичности, необходимо прижать при помощи разводного ключа соединительные места.
Таким образом, в настоящее время приобрел широкую популярность отопительный прибор – теплый водяной плинтус.
Их устанавливают в частных домах, квартирах, административных, государственных зданиях.
Характеризуется рядом преимуществ, среди которых основные:
- равномерное распределение теплого воздуха по всей комнате;
- красивый эстетичный вид;
- гармонично вписывается в интерьер любой комнаты;
- доступная ценовая политика.
Смотрите видео, в котором специалист разъясняет нюансы, возникающие при установке теплого плинтуса водяного:
Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.
Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
- По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы
- Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
- В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое
- Герметичность системы проверяется при помощи опрессовки.
- Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.

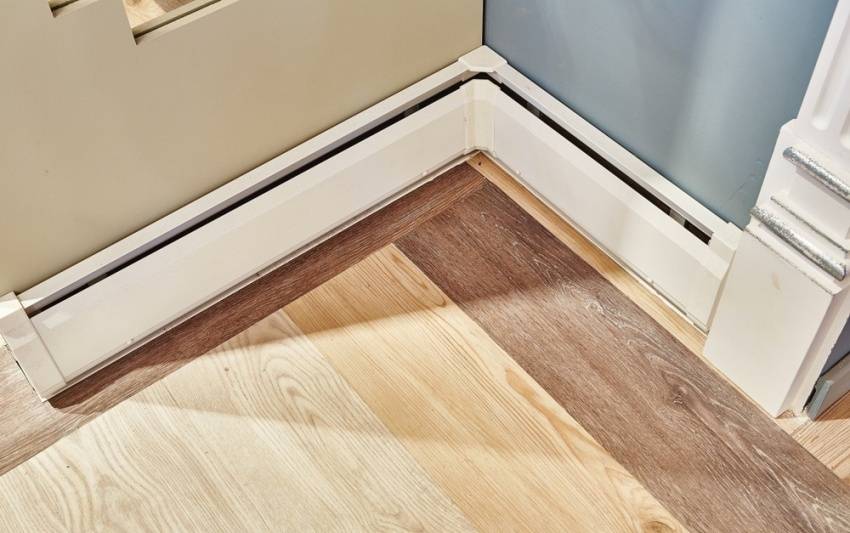

Так все выглядит когда все сделано
- После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
Электрический теплый плинтус
Электрические модели теплого плинтуса пользуются большей популярностью, нежели водяные. Это обуславливается более простым способом монтажа и тем, что электроэнергия является доступной даже на отдаленной местности. Принцип работы электрического теплого плинтуса аналогичен принципу действия системы «теплый пол». Рассмотрим подробнее конструкцию:
- Внутри короба можно увидеть две медные трубки трубки диаметром 13 мм и толщиной стенок 1,5 мм. Трубки плотно насажены на латунные ребра. В нижней трубке размещается низкотепературный сухой нагревательный элемент;
- Внутри верхней трубки расположен термостойкий электрический кабель с силиконовой изоляцией, который обеспечивает питание нагревателя;
- Медь является отличным проводником тепла. Лицевая панель плинтуса выполняется из алюминия, который также является хорошим проводником. Путем сочетания двух этих сплавов, стало возможным добиться максимальной теплоотдачи;
- Дополнительно система оснащена термостатом и температурным датчиком. Именно с помощью наличия термостата и стало возможным добиться существенной экономии. Производители предлагают самые разные по стоимости модели соответственно с разными возможностями. Есть термостаты позволяющие выставить желаемый температурный режим на несколько дней вперед. Модели попроще требуют постоянной ручной регулировки.
Нельзя однозначно утверждать, что одни модели лучше других. Выбор стоит основывать на ваших финансовых возможностях и на том, готовы ли вы постоянно регулировать датчик вручную. Терморегулятор связан с температурным датчиком, который и контролирует работу всей системы. Для достижения наиболее правильных показателей датчик стоит размещать на высоте 130-150 см от уровня пола. Когда температура в комнате достигнет заданной отметки, терморегулятор выключится. И включится вновь, когда температура упадет до нижней заданной температуры.
Длина одного модуля электрического теплого плинтуса может составлять от 0,7 до 2,5 м. Это дает возможность набрать обогревательный контур различной мощности в зависимости от размера комнаты. В среднем 1 погонный метр плинтуса выдает от 180 до 280 Вт тепла. Для того чтобы работа электрического плинтуса была безопасной, стоит использовать его лишь при наличии мощной, новой электропроводки. Производители утверждают, что можно включать плинтус просто в розетку. Но для надежности все же рекомендуют вывести отдельную линию, которая будет идти напрямую к счетчику и поставить на нее отдельный автомат.
Монтаж системы теплого плинтуса
Когда монтируется теплый плинтус водяной, сначала прокладываются ПВХ-трубы от распределительного коллектора, а затем подготавливаются места подключения. Особенно тщательно следует следить за правильностью лучевой разводки, поскольку после заливки стяжки изменить что-либо будет уже сложно. Все подводы выполняются в процессе строительных работ.
Система монтируется только после того как закончится отделка помещения. Первый модуль подключается с помощью соединительной муфты, а затем последовательно монтируются все элементы. В углах и в самом конце соединение производится с помощью поворотных полиэтиленовых трубок. Каждый контур нагрева ограничен длиной 12,5 м. Отопление проводится около наружных стен дома. Используют также внутренние стены. Плинтуса не устанавливают в местах расположения сантехники, бытовых приборов и громоздкой мебели. Затем производится опрессовка, балансируются все контуры и настраивается система автоматики.
Радиаторы не обязательно должны занимать весь периметр помещения, но располагаются обязательно вдоль стен. Воздух поступает снизу к нагревателям и выходит через верхние щели коробов.
Электрический и водяной теплый плинтус: цены на различные типы моделей
Один из первых аспектов, о котором задумывается каждый, прежде чем купить водяной теплый плинтус – цена такого устройства. Поскольку никак нельзя сказать, что такие системы относятся к дешевым, нужно реально представлять их стоимость и делать выбор с учетом своих финансовых возможностей. Рассмотрим цены тепло плинтусов на примере популярных моделей.

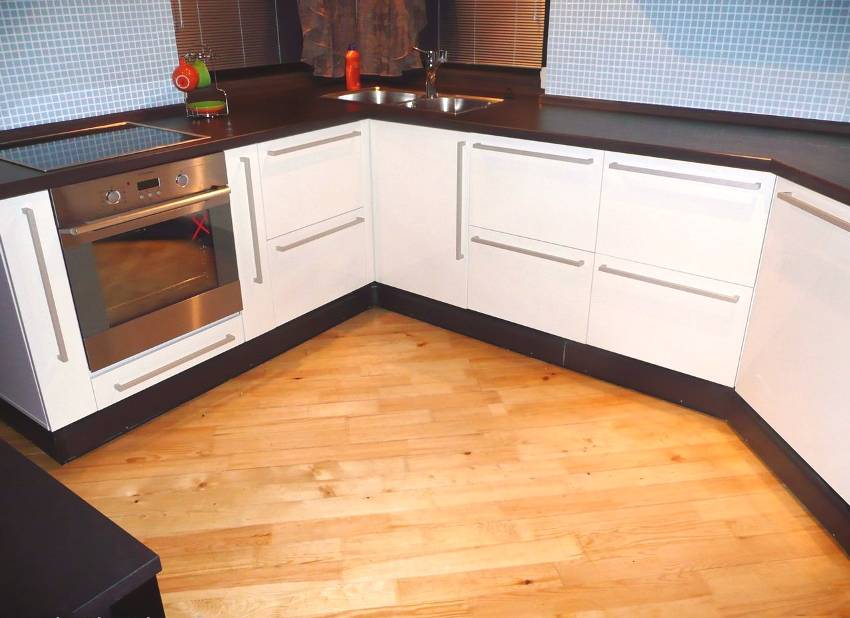

Электрический теплый плинтус, встроенный в кухонную мебель
Профессиональная установка водяного тепло плинтуса: цена работ
Если с электрическими плинтусами всё более или менее просто и понятно, то для установки водяных моделей достаточно часто приходится привлекать специалистов. И в этом случае, кроме как купить теплый водяной плинтус, вам предстоит найти мастера, который будет готов провести качественную установку за приемлемую цену.
Начинать поиски специалиста лучше всего с опроса знакомых. Возможно, кто-то уже пользовался услугами конкретного мастера или агентства. Если же нет, рекомендуется посетить соответствующие разделы форумов вашего города, где вам наверняка подскажут, к кому можно обратиться. Там же вам могут подсказать и где купить теплый плинтус, цена за метр которого будет оптимальной.
Водяной теплый плинтус можно установить своими руками
Средняя цена на установку теплых плинтусов в Москве – 1200-1400 рублей за один погонный метр
Конечно, некоторые частные мастера делают это значительно дешевле, однако здесь стоит соблюдать осторожность и обращаться к ним только в том случае, если вам его рекомендовали. Помните, что некачественно проведенная установка обойдется вам значительно дороже, так как протечки могут стать причиной порчи вашего имущества, не говоря уже о том, что все работы придется переделывать заново
Пожалуй, самый лучший вариант – заказать установку плинтусов непосредственно у производителя. Так вы будете уверены, что мастера точно знают, как правильно должна быть установлена именно эта модель плинтусов. Более того, они смогут помочь вам с расчетом необходимого количества и мощности, чтобы в помещении не было слишком холодно или слишком жарко.
Водяной теплый плинтус смонтирован внутри настенного молдинга
Как видно из всего представленного, тепло плинтусы – достойная альтернатива привычной системе отопления. Они занимают незначительное место и могут быть установлены там, где обычные радиаторы просто не поместятся. В зависимости от того, какой тип более подходит для вас, вы можете выбрать электрические или водяные модели, а установка вполне может быть проведена самостоятельно. Для этого достаточно лишь ознакомиться с инструкцией или посмотреть обучающее видео.
Виды и особенности монтажа плинтусного отопления
Отопление плинтусного типа бывает электрическим и водяным. И то и другое несложно установить как в новом, так и в эксплуатируемом помещении с уже имеющимся отоплением.
Водяное плинтусное отопление
Автономная система водяного отопления состоит из котла, распределительного коллектора, радиаторов и пластиковых труб, помещенных внутрь гофрированных трубок из сшитого полиэтилена. Подводящие трубы прокладывают от распределительного коллектора к участкам установки плинтуса по полу или по стенам. Благодаря гофрированной внешней трубе, играющей роль кожуха, замену вышедших из строя подводящих трубок проводят без демонтажа и вскрытия стяжки пола.
Распределительный коллектор состоит из пары стальных труб, оборудованных выводами и вводами, воздухоотводчиками и термовентилями. Верхняя труба подключается к котлу и подводящим трубам, ведущим к радиаторам. Нижняя предназначена для возврата остывшего теплоносителя.
Принцип работы жидкостной системы ничем не отличается от привычной конструкции с традиционными настенными батареями. Нагретый теплоноситель подается в коллектор, откуда по трубам поступает в радиаторы. Плинтусная разводка отопления намного эффективнее, проще и экономичнее «теплого пола» и может быть установлена при любом напольном покрытии, включая ламинат и паркет.
Плинтусные радиаторы отопления представляют собой две медные трубки, окруженные металлическими пластинами, увеличивающими теплоотдачу. Сверху элементы закрывают декоративными алюминиевыми коробами, скрывающими конструкцию и равномерно распределяющими тепло. Стандартная высота плинтуса – 14 см при толщине около 3 см. Цвет короба несложно подобрать под тип и оттенок пола или стены.
В жидкостной плинтусной системе с пластиковыми трубами допускается использовать любой теплоноситель, но его температура не может превышать 80 градусов, а давление не должно быть выше 3 атмосфер. В тех случаях, когда рабочие параметры превышают заявленные значения (что нередко встречается в многоэтажных домах), необходимо устанавливать в квартире дополнительный теплообменник, предохраняющий от перегрузок центрального отопления. Другой вариант – разводка медными трубами вместо пластиковых.
Система готова к подключению
Электрический теплый плинтус
Электрическая плинтусная система отопления по виду практически не отличается от жидкостной, но в трубках радиатора вместо теплоносителя находятся ТЭНы и питающие кабели. Мощность трубчатых электронагревателей составляет 200 Вт на один метр. К электросети обогреватели подключают через термостат, регулирующий заданную температуру в помещении. Чтобы получить максимальный комфорт, температурные датчики рекомендуется размещать на высоте человеческого роста.
Монтаж электрического теплого плинтуса значительно проще, чем установка водяного варианта. Систему разрешено навешивать на любые поверхности, в том числе на деревянные стены и перегородки из гипсокартона. Рабочие элементы фиксируют на стенах на расстоянии 4-6 см от пола, используя для креплений специальные держатели. В целях безопасности рекомендуется использовать устройство защитного отключения.
Плинтусная система отопления необязательно должна быть уложена по всему периметру – длину обогревателя рассчитывают в зависимости от объема помещения. В некоторых случаях теплый плинтус используют в качестве вспомогательных обогревателей в дополнение к теплому полу или к другому типу отопления.
Самостоятельная установка плинтусного отопления может привести к серьезным авариям и несчастным случаям. Эту непростую работу лучше доверить специалистам, имеющим соответствующие знания и опыт работы с отопительным оборудованием.
Принцип действия
Плинтусное устройство обогрева — это система для обогрева жилья, устанавливаемая над стыком пола со стенами на небольшой высоте. Кроме способа расположения обогревательного прибора в помещении, у него может быть ещё и внешнее сходство с обычным плинтусом, так как наружное исполнение плинтусных обогревателей различное.
Но, даже если художественное решение по оформлению устройства далеко от того, как выглядит настоящий плинтус, скрыть с его помощью дефекты сопряжения пола со стенами– вполне уместное решение.
Плинтусный отопитель представляет собой длинномерный обогреватель малого поперечного сечения – инфракрасный излучатель тепла, помещённый в защитный кожух декоративного исполнения. Система крепится к стенам кронштейнами и располагается на уровне пола или чуть выше, являясь основным или дополнительным средством отопления жилья – в зависимости от высоты помещения, длины устройства и его мощности.
Плинтусный обогреватель отапливает помещение за счёт двух факторов – инфракрасного излучения теплообменника и конвективного движения нагретого устройством воздуха, создающего экран, ширму между стенами и основным пространством помещения. Эта тёплая ширма, в отличие от тепла конвекторных радиаторов, нагревает стены по всему периметру комнаты, и они также начинают излучать тепло в направлении центра помещения.
Технология установки
Процесс монтажа можно поделить на четыре основных этапа:
Этапы монтажа теплого плинтуса
Далее подробно рассмотрим каждый из этих этапов.
Подготовка проекта
Работа по обустройству любого отопления начинается с подготовки проекта, и установка плинтуса не является исключением. Прежде всего нужно определиться как будет выполнена разводка. Плинтуса можно подключить одним из трех существующих способов:
Схема подключения плинтуса к коллектору
Также нужно определиться с мощностью приборов отопления, которая зависит от площади помещения. Расчет выполняется с учетом того, что один погонный метр плинтуса имеет мощность 225 Вт. В среднем для прогрева одного квадратного метра помещения требуется мощность в 40 Вт.
После выполнения всех расчетов нужно изобразить на бумаге как будет проходить разводка в квартире и где будут располагаться плинтуса. Это позволит посчитать необходимое количество всех материалов, таких как трубы и фитинги.
Подготовка и крепление основы
Инструкция по установке основы выглядит следующим образом:
| Иллюстрации | Описание действий |
 | Установка уголка:
|
 | Монтаж теплоизоляционной ленты. Приклейте самоклеящуюся теплоизоляционную ленту вдоль всего углового профиля. |
 | Монтаж кромочного профиля:
|
Так выглядит готовая основа, к которой крепится греющий элемент
Крепление теплообменника
Установка теплообменника выполняется следующим образом:
| Иллюстрации | Описание действий |
 | Подготовка греющего модуля:
|
 | Установка фитингов. Закрепите на концах медных трубок компрессионные фитинги для подключения разводки, а также для замыкания контура. Установка фитинга осуществляется в такой последовательности:
|
 | Установка греющего модуля:
|
На этом монтаж водяного плинтуса, по сути, завершен, осталось только подключить трубы. Для этих целей тоже используются компрессионные фитинги. В остальном работа выполняется так же, как и при подключении обычных радиаторов отопления.
В процессе опрессовки осмотрите все соединения
Опрессовка
Теперь необходимо выполнить опрессовку (проверку качества соединения труб). Для этого вначале осуществляется заполнение системы водой. На этом этапе обязательно нужно выпустить воздух. Чтобы упростить данную процедуру, при подключении плинтусов установите краны Маевского.
Затем нужно повысить давление в системе до 3 бар, и пронаблюдать за всеми соединениями. В случае обнаружения разгерметизации, дефект нужно исправить. Опрессовка должна выполняться как минимум в течение 24 часов.
В чем преимущества отопительной системы
Перед человечеством стоит вопрос об экономии энергии, необходимо не только экономить энергию, но и совершенствовать систему для минимализации тепловых потерь. Современные домовладельцы стараются приобретать экономичные котлы отопления, а из личного опыта можем подтвердить, что качественные современные котлы способны работать в экономном режиме. В этой статье мы расскажем вам о дополнительном способе экономии тепла в доме. Традиционные виды отопления в виде радиаторов и калориферов, выдающих необходимое количество килокалорий тепла, начинают уступать место инновационным разработкам систем отопления. Использование радиаторного варианта отопления имеет ряд недостатков: стена, на которой расположен радиатор отопления, греется и пересыхает, а другие стены остаются холодными. Поэтому холодный пол и стены создают ощущение холода и дискомфорта. Систему отопления «Теплый плинтус» можно уверенно назвать лидером отопительных систем, способным изменить конвекционные потоки в помещении и, естественно, микроклимат.
Монтажу теплого плинтуса своими руками
Помимо высокой стоимости самой системы, вам еще придется выложить ощутимую сумму за ее установку. При этом расчет производится за каждый погонный метр. Исходя из этого, у многих возникает вопрос – можно ли произвести монтаж системы теплый плинтус самостоятельно? Можно сказать, что при наличии навыков работы с электропроводкой и пластиковыми трубами, а также при должном внимании и разборчивости, сделать это не так уж сложно.
Самостоятельный монтаж водяного теплого плинтуса
Для проведения работ вам потребуются следующие материалы:
- Металлопластиковые трубы;
- Теплоизоляционный материал;
- Коллектор, оборудованный кранами;
- Металлические и пластиковые переходники;
- Набор инструментов.
Установку следует начинать с монтажа коллектора. К нему необходимо подвести трубу, которая будет обеспечивать его питание. В качестве источника теплоносителя можно использовать котел, работающий на любом виде топлива. Единственное условие – для корректной работы системы необходимо обеспечить давление не менее 3 атм. После того, как вы рассчитаете необходимую длину плинтуса по рекомендациям из пункта 6, можно приступать к разводке труб.
Необходимо помнить, что максимальная длина контура не должна превышать 12,5 или 15 м в зависимости от производителя
И что труб в системе должно быть две – одна для подачи, другая для забора теплоносителя;
Также важно не забыть про теплоизоляцию, чтобы уменьшить теплопотери. Для этого по периметру комнаты между стеной и трубами нужно проложить специальный материал;
Теперь необходимо прикрутить основание, к которому будут крепиться теплообменники
Планку крепят с помощью саморезов
Обратите внимание, что в готовом виде плинтус не должен прилегать вплотную к полу. Оставьте зазор около 1 см, чтобы предотвратить перегрев прибора;
Теперь закрепите модули и соедините их между собой с помощью обжимных фитингов;
Когда конструкция собрана, нужно присоединить ее к общей магистрали путем монтажа коллектора;
Перед окончательной сборкой обязательно проверьте систему на герметичность
Для этого выполняется пробный запуск, который заодно покажет и правильность работы;
Если система работает надежно, закрепите лицевую панель на плинтусе. Сделать это очень просто, придерживаясь рекомендаций в инструкции.
Самостоятельный монтаж электрического теплого плинтуса
Установка электрического плинтуса требует совсем иных навыков и внимания к несколько иным факторам. Рекомендовано подключать систему напрямую к щитку и оснащать отдельным автоматом. Сколько контуров будет в вашей квартире или доме, столько и отдельных линий должно быть. Выбирайте провода с большим сечением , которые точно смогут выдержать нагрузку (не менее 2,5 мм). Не забывайте и про необходимость подключения термостата для каждого контура и температурного датчика для каждой комнаты. Это поможет выставлять наиболее оптимальную температуру для каждого помещения.
- Начало установки следует начинать с прокладки термоизоляционного материала;
- Затем прикрутить основание плинтуса;
- Закрепить на нем теплообменники;
- Выполнить параллельное соединение проводов;
- Выполнить тщательный визуальный осмотр на предмет отсутствия не заизолированных участков;
- Закрыть конструкцию лицевой панелью;
- Соединить нагревательный контур с термостатом и подключить к распределительному щитку;
- Произвести пробный запуск системы.
Зазор от пола до плинтуса должен быть не менее 1 см, а расстояние от стены не менее 1,5 см. Это обеспечит правильную конвекцию и защитит систему от перегрева.
Область применения
Сегодня на рынке без проблем можно купить электрический плинтус для отопления. Он существенно превосходит по своим эксплуатационным характеристикам все варианты обычного отопления, которые не везде и применимы. Например, в загородных домах при отсутствии теплоцентралей, а иногда и газопровода единственным источником для обогрева могут служить только дрова и электричество. В этом заочном соревновании, конечно же, победа за плинтусом, ведь гораздо легче включить любой электронагревательный прибор, чем растапливать печь.
Плинтусная система аналогична в работе электрическим полам, в ней так же предусмотрен регулятор температуры для индивидуальной настройки микроклимата в помещении. Данные о температуре поступают из датчиков, размещенных на стенах, на уровне человеческого роста. Подключать такой прибор можно и в обычную бытовую розетку, профессионалы рекомендуют не нагружать лишний раз электропроводку дома и подключать прибор отопления напрямую по отдельной ветке электропровода к распределительному щитку с предусмотренным автоматом.
