Предохранительный клапан в системе отопления: назначение, виды устройств, установка, монтаж оборудования, схемы, советы по выбору

Подрывной клапан для котла. Расчет

Расчет предохранительного устройства необходимо производить в соответствии с методикой, представленной в СНиП II-35 «Котельные установки».

Так как производители редко указывают в технических характеристиках реальную высоту подъема штока, в расчете данный параметр равен 1/20 диаметра седла. По этой причине типоразмер клапана в результате данного расчета получается несколько завышенным. В любом случае после подбора устройства необходимо сравнить тепловую мощность отопительной системы с рекомендуемой в техническом описании максимальной мощностью для выбранного типоразмера.

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет

Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них

Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел

Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

Советы напоследок

Если вы живо интересуетесь безопасностью котельной и надежной работой отопительного оборудования, то рекомендуем при покупке арматуры хорошенько изучить ассортимент. Дело в том, что на рынке появляются новые полезные продукты, которые невозможно обозреть в рамках данной статьи, а вам они могут пригодиться.

Эксплуатационный момент. Отслеживайте состояние предохранительных клапанов, чтобы вовремя засечь срабатывание и разобраться в причинах. Устройства для теплового сброса направляйте в канализационную воронку с разрывом струи – неожиданный плеск воды в котельной и мокрые следы дадут понять, что имела место аварийная ситуация.

Источник

Предназначение пружинного клапана

Опасное превышения давления в системе возникает в результате внешних и внутренних факторов. К повышению приводит как неправильный сбор тепломеханических схем, вызывающий сбои в функционировании оборудования, попадание тепла в систему от посторонних источников, так и внутрисистемные физические процессы, которые не предусматриваются стандартными условиями эксплуатации, периодически возникающими в системе.

Предохранительные изделия — обязательная часть любой бытовой или промышленной системы, работающей под давлением. Установка предохранительных механизмов осуществляется на трубопроводах в компрессорных станциях, на автоклавах, в котельных. Клапаны выполняют защитные функции на трубопроводах, по которым транспортируются не только газообразные, но и жидкие вещества.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

горизонтально расположенный рычаг устанавливают вертикально;
прямое соединение со штоком приводит в действие пружинный механизм;
пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Основания для монтажа защитного элемента

В систему отопления поступает вода с температурой не более 15°С. Перемещаясь внутри системы, используемый теплоноситель постепенно нагревается, увеличивается в объеме, соответственно, давление становится больше. По причине его увеличения растет нагрузка на изделия.

Если давление станет выше 3,5 бар, можно столкнуться со следующими неприятностями:

протечки в трубопроводных элементах;
поломки деталей, выполненных из полимера;
взрыв нагревательного топливного бака;
короткое электрическое замыкание в электросистеме.

В стандартных твердотопливных отопительных котлах теплоотдача медленно увеличивает температуру. Жидкость, используемая как теплоноситель, перегревается довольно быстро по причине того, что теплогенератор функционирует по инерции.

Чтобы предотвратить стремительный перегрев, необходимо устанавливать специальную группу обеспечения безопасности. Она состоит из таких элементов, как:

манометр для замера уровня давления;
воздухоотводчик для устранения воздушных масс;
предохранительный защитный клапан.

Принцип работы клапана выглядит следующим образом:

При активном горении твердого топлива вода естественным образом нагревается до необходимой температуры.
Перекрывает поток воздуха, на основании чего затухает огонь.
Топка производит тепло.
Теплоноситель нагревается до 95°С.
Жидкий состав закипает, начинает испаряться.
Давление скачкообразно увеличивается.
Активируется предохранительный клапан, который контролирует безопасность системы отопления.
Устройство моментально активирует затвор, позволяет нагретому пару выйти наружу.
Давление снижается до стандартного.
Предохранительный клапан, применяемый для защиты системы отопления, возвращается в ранее установленное положение.

Клапан защиты монтируется в котлах особого твердотопливного типа, в более современных моделях – паровых и обычных печах, где присутствуют водяные контуры.

Если купить современные системы отопления, предлагаемые известными брендами, дополнительно предохранительные защитные комплектующие приобретать не придется. Этот элемент присутствует в оборудовании изначально.

В старых моделях потребуется произвести самостоятельную установку защищающего предохранительного клапана. Монтируют его внутри теплообменника или в трубе, которая присоединяется к котлу.

Правила установки, регулярность замены

Устанавливается аварийный клапан всегда на подаче, после котла. При этом соблюдаются такие правила:

Если сбросной клапан устанавливается отдельно, перед ним ставится манометр — для контроля за состоянием системы.
Ставится на расстоянии 20-30 см от котла.
Отвод делают трубой того же диаметра, что и трубопровод подачи. Для максимально точного определения давления он может иметь небольшой уклон в сторону котла.
Между котлом и подрывным клапаном нельзя ставить запорные устройства (краны, обратные клапана и т.д.).
В системах с естественной циркуляцией это устройство ставят в самой высокой точке системы.

Ставится недалеко от котла (во многих моделях стоит в самом котле, в некоторых котлах есть место под установку) Для того чтобы сбрасываемый теплоноситель не вытекал на пол, на выходной патрубок можно надеть шланг. Его можно опустить в емкость или вывести в канализацию. Но в таком случае необходимо каким-то образом отслеживать срабатывание — поставить сигнализацию. Ведь он не просто так стравливает, а по какой-то причине.

Еще один важный момент: после нескольких срабатываний (5-6) клапан сброса избыточного давления надо заменить. Это связано с износом пружины. Устройство начинает работать некорректно. Стоит клапан немного, так что это ненакладно. Единственный неприятный момент — перед ним нельзя ставить запорные устройства. Поэтому снять аварийный клапан, можно только полностью остановив систему и снизив давление до атмосферного. Вот в этом вся загвоздка.

Где установить клапан сброса избыточного давления

Улучшить ситуацию можно, если поставить отсечные краны после подрывника. В этом случае хотя бы не придется сливать теплоноситель с системы, а только с котла, что уже не так страшно.

Монтаж оборудования

Для монтажа клапана своими руками понадобятся определенные инструменты.

Понадобятся:

1.ключи гаечные, разводные.

2.отвертка крестовая.

3.пассатижи.

4.герметик.

5.рулетка.

Выбирают место для установки прибора. Его устанавливают на участке трубопровода для подачи воды, около патрубка, идущего от котла. Расстояние между ними не должно превышать трехсот метров.

Все клапаны малых размеров имеют резьбу, с помощью которой стыкуют детали. Все стыки смазывают герметиком.

Внимание! Фум-лента для обработки стыков не подойдет, потому что материал не устойчив к высоким температурам. При установке следует опираться на инструкцию

При установке следует опираться на инструкцию.

При выборе условного диаметра опираются на требования госстандартов, лучше прибегнуть к помощи специалистов.

Если все расчеты ведутся самостоятельно, легче это сделать с помощью онлайн-калькулятора.

Внимание! Чтобы понизить гидравлические потери при давлении жидкости на клапан, следует монтировать прибор под наклоном к котлу. Прижимная конструкция влияет на регулировку работы прибора

В устройстве с пружиной имеется колпачок. Уровень сжатия пружинки настраивают, вращая ее. Регулировка механизма имеет высокую точность

Прижимная конструкция влияет на регулировку работы прибора. В устройстве с пружиной имеется колпачок. Уровень сжатия пружинки настраивают, вращая ее. Регулировка механизма имеет высокую точность.

В приборах с рычагом регулировка выполняется с помощью увеличения массы груза либо его перемещением.

Если клапан срабатывает свыше 8 раз, то пружина либо тарелка изнашиваются, нарушается герметичность прибора. В таком случае следует произвести замену клапана.

Технические характеристики

Наименование параметра	КСИД- П-0,5- 600	КСИД- П-0,5- 600 (Т)	КСИД- П-1,2- 600	КСИД- П-1,2- 600 (Т)	КСИД- П-0,5- 1200	КСИД- П-0,5- 1200 (Т)	КСИД- П-1,2- 1200	КСИД- П-1,2- 1200(Т)	КСИД- П-0,5- 1800	КСИД- П-0,5- 1800 (Т)
Тип рабочей среды	Хладоны, двуокись углерода, инертные газы, воздух
Герметичность затвора	класс «С» по ГОСТ 9544-2005. Пробное вещество — «вода»
Климатическое исполнение	УХЛ, категория размещения 2 по ГОСТ 15150, но для температуры от минус 60 до плюс 80 С
Давление открытия клапана*, кПа	0,5 ± 0,2	0,5 ± 0,2	1,2 10,2	1,2 ± 0,2	0,5 ± 0,2	0,5 ± 0,2	1,2 ± 0,2	1,2 ± 0,2	0,5 ± 0,2	0,5 ± 0,2
Площадь проходного сечения (проема) клапана при полностью открытой заслонке, см2	600	600	600	600	1200	1200	1200	1200	1800	1800
Давление закрытия клапана**, кПа, не более	0,3	0,3	1	1	0,3	0,3	1	1	0,3	0,3
Положение клапана на ограждающих конструкциях	внутри защищаемого помещения, горизонтальное, входным отверстием вниз
Вид присоединения к ограждающим конструкциям помещения	Фланцевое
Материал основных элементов клапана: — корпус	Сталь	Сталь с теплоизол ирующим покрытием	Сталь	Сталь с теплоизол ирующим покрытием	Сталь	Сталь с теплоизол ирующим покрытием	Сталь	Сталь с теплоизол ирующим покрытием	Сталь	Сталь с теплоизол ирующим покрытием
— затвор	Сталь	Текстолит	Сталь	Текстолит	Сталь	Текстолит	Сталь	Текстолит	Сталь	Текстолит
— уплотнитель	Силикон (профиль «D»)
— подшипник заслонки	Латунь
Габаритные размеры, мм, не более: -длина;	662	662	662	662	760	760	760	760	858	858
— высота;	160	160	160	160	225	225	225	225	290	290
— ширина	150	150	150	150	240	240	240	240	300	300
Масса, кг, не более	6,4	7,7	9,5	10,8	13,5	13,7	15,3	15,5	17,8	18,3
Давление открытия КСИД-П определяется из условия сохранения прочности строительных конструкций защищаемого помещения или размещенного в нем оборудования. Примечание: * Давление открытия — избыточное давление газа перед клапаном, при котором начинается подъем запорного органа над седлом. ** Давление закрытия – избыточное давления газа клапаном, при котором после сброса среды происходит посадка запорного органа на седло с обеспечением заданной герметичности.

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране. При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления. Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Конструктивные особенности и функционирование

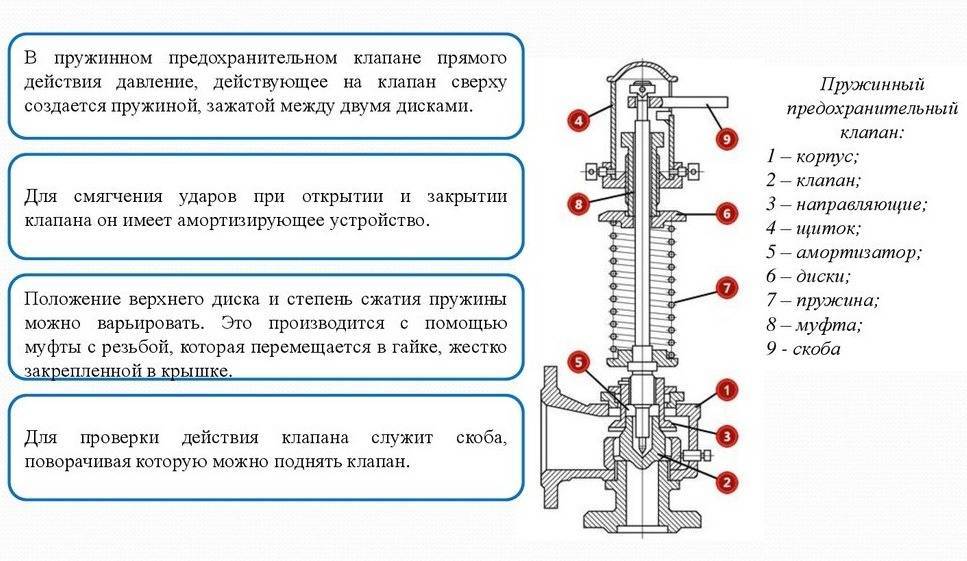

Рассмотри подробно, как устроен клапан предохранительный с пружиной. Его корпус изготавливается по технологии горячего штампования из латуни. Основной рабочий элемент – пружина, которая поджимает мембрану, перекрывающую седло.

Клапан с пружинным механизмом

На штоке, соединенном с рукояткой, расположена шайба, которая служит упором для верхнего конца пружины. При помощи рукоятки меняется положение шайбы и, соответственно, прижимное усилие на мембрану. Для изготовления пружины используется сталь, рукоятка, уплотнители и мембрана выполнены из полимерных материалов.

Принцип действия устройства следующий: пока параметры теплоносителя не превышают заданных предельно допустимых значений, мембрана плотно перекрывает отверстие. Когда ситуация близка к аварийной, при возрастании давления перегретый теплоноситель (смесь воды с паром) приподнимает мембрану, преодолевая сопротивление пружины. Благодаря этому пароводяная смесь сбрасывается наружу через специальное отверстие. После сбрасывания лишнего объема пароводяной смеси давление в трубопроводе снижается, и теплоноситель снова теряет возможность поджать пружину.

Предохранительный клапан: роль в системе отопления

Наиболее подверженной образованию пара, а как следствие – повышенного давления, является отеплительная система на твердом топливе. У электрических и газовых котлов инерционность гораздо ниже, вдобавок зачастую имеется автоматика, которая самостоятельно регулирует температуру в контуре.

Когда температура воды приблизится к точке парообразования, может начаться активное кипение. Учитывая, что теплоноситель в системе находится под давлением, точка его кипения будет несколько выше 100 0 C, но как только кто-нибудь откроет кран и немного сбросит давление, появившийся пар начнет распирать трубы и котел изнутри. Предохранительный клапан спустит лишнее давление, но не даст воде вытечь из контура.

Преимущества и недостатки

Сбросной клапан обладает рядом следующих преимуществ:

исключает гидроудары, скачки давления;
не допускают появление воздушных пробок в системе транспортировки жидких сред;
простая конструкция, которую легко обслуживать и ремонтировать;
относительно невысокая стоимость;
возможность автоматического контроля и сброса давления;
простая технология установки;
неприхотливость к условиям эксплуатации;
не требуют частого обслуживания.

Недостатки:

наличие погрешности срабатывания;
повышенный износ ответственных деталей;
ограниченный срок эксплуатации.

Простая конструкция клапана

Как установить

При монтаже предохраняющей спускной арматуры соблюдают следующие правила:

Обычно клапан сброса давления в системе отопления ставят в бытовой контур в единственном экземпляре. Его основные точки размещения — непосредственно над электрическим, твердотопливным, газовым котлом на его выходном патрубке или рядом в горизонтально расположенный трубопровод. Если это по техническим причинам невозможно, главное условие правильного монтажа — установка в линию подачи до первого отсекающего вентиля.
Выходной боковой патрубок обычно соединяют с канализационной или дренажной системой, если это технически сложно или объем теплоносителя в контуре невысок, можно воспользоваться гибкой подводкой, которую опускают в емкость подходящего объема.
Отвод жидкости должен проводиться с разрывом струи через воронку или гидравлический затвор для обеспечения работоспособности системы при засорении канализации.
При монтаже в трубопровод используют тройник с нижним отводом подходящего диаметра, его стандартное значение 1/2, 3/4, 1 и 2 дюйма. Диаметр подводящего к клапану трубопровода не должен быть меньше, чем у системы.
