Полипропиленовые трубы для отопления, технические характеристики изделий, выбор диаметра труб для частного дома

Преимущества и недостатки

У полипропилена, как у любого другого материала, имеются свои сильные и слабые стороны.

К «плюсам» относят следующие свойства:

Малый вес: плотность полипропилена в среднем равна 0,93 г/куб. см, в то время как для стали этот же показатель составляет примерно 7,8 г/куб. см. По этой причине ПП-трубы даже при большей толщине стенки весят гораздо меньше металлических.
Коррозионная и химическая устойчивость: полипропилен не нуждается в окрашивании и других защитных мероприятиях, препятствующих образованию ржавчины. Характерная для этого материала стойкость к коррозии особенно важна для открытых отопительных систем, в которых теплоноситель через расширительный бачок активно насыщается кислородом. Известковая накипь и другие минеральные отложения – бич отопительных систем – в ПП-трубах не образуются. Воздействие кислотной среды для этого материала также опасности не представляет.
Низкое гидравлическое сопротивление: гладкая поверхность пластика, свободная от солевых наростов, обуславливает применение менее мощных насосов.
Отсутствие электрической проводимости.

Важнейшей проблемой, характерной для металлических трубопроводов, является появление блуждающих токов. ПП-системы лишены этого недостатка.

Простота и высокая скорость монтажа.
Собранные из ПП-труб системы отопления работают бесшумно.

Полипропиленовые трубы в системе отопления

Перед тем как остановить свой выбор на трубах из полипропилена будет нелишним оценить и свойственные им недостатки:

Низкая температура плавления: даже самые толстостенные ПП-трубы температуру в 120 градусов, которая на сталь не оказывает никакого воздействия, могут выдерживать лишь кратковременно, при температуре же в 140 градусов полипропилен начинает размягчаться

По этой причине в северных регионах, где температура теплоносителя в системах централизованного отопления нередко подбирается к точке кипения, применять полипропиленовые трубы рекомендуют с большой осторожностью.
Существенная зависимость прочностных характеристик от температуры: по мере нагрева значение предельного давления для ПП-труб сильно снижается. Так, например, труба марки PN25 при температуре в 20 градусов способна выдерживать напор в 25 атм., но при температуре в 90 градусов пороговое давление падает примерно до 8 атм

Немаловажным, также, является и то, что при высокой рабочей температуре срок эксплуатации ПП-труб заметно сокращается.

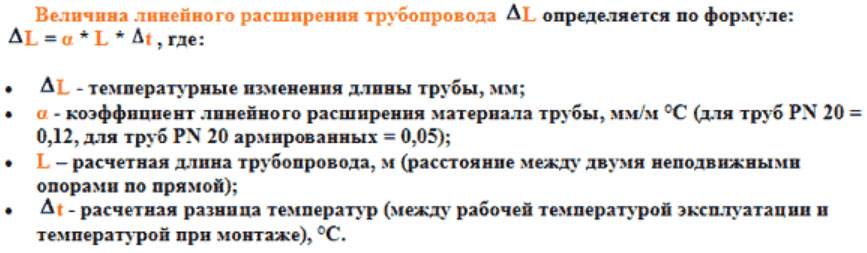

Высокий коэффициент температурного расширения: 2-метровый отрезок ПП-трубы при нагреве от 20 – до 90 градусов прибавляет в длине целых 0,9 см, в то время как стальная труба при тех же условиях увеличится в размерах только на 0,15 см.
ПП-фитинги отличаются сравнительно большими размерами.
Высокая стоимость полипропиленовых труб для отопления: покупка одного метра погонного (м.п.) ПП-трубы марки PN25 с внутренним диаметром 20 мм обойдется в 105 руб. Цена на стальную трубу с тем же проходным сечением составит всего 70-88 руб.

Размеры полипропиленовых труб в зависимости от сферы применения

Полипропиленовые трубы используются в разных сферах производства, поэтому к их размерам, толщине стенок и устойчивости к давлению и температуре предъявляются разные требования.

Размеры полипропиленовых труб для вентиляции

Полипропиленовые трубы, используемые для вентиляции, предназначаются для обеспечения беспрерывного движения воздуха. Поэтому они не должны быть особо прочными, но легкость точно не будет лишней, так как системы вентиляции нередко устанавливают на декоративные перегородки или над подвесными потолками.

Размеры полипропиленовых вентиляционных труб определяются в соответствии с типом помещений, где они будут использоваться. Как правило, устанавливают стандартные пятиметровые трубы, так как с более длинными изделиями работать неудобно. Говоря о вентиляционных трубах разных размеров, нужно понимать, что они необязательно будут иметь привычную для нас круглую форму.

Диаметральный размер вентиляционных полипропиленовых труб в жилых помещениях обычно равен 100–125 мм, соединение осуществляется без сварки методом в раструб.

Размеры полипропиленовых труб для канализации

Сборка полипропиленовых труб осуществляется таким же способом, как вентиляции, но с обеспечением герметичности места стыковки при помощи уплотнительного кольца.

Длина труб внутренней канализации может быть 0,3–2 м, чаще всего используются диаметральные размеры 40, 50 и 110 мм. Труба канализационная полипропиленовая обычно имеет размеры 150 мм или более, их длина – 5 м.

Для самотечной канализации нередко используют гофрированные трубы, если они имеют малые диаметральные размеры, их хранят бухтами. Благодаря гофрированию у труб разных размеров уменьшается чувствительность к просадкам грунта. Как известно, просадки не только приводят к образованию дефектов на трубах, но и образуют участки с отрицательным уклоном, чего следует избегать, так как именно в таком месте будут скапливаться остатки еды, содержащиеся в воде.

Самый большой диаметральный размер полипропиленовых канализационных труб – 600 мм, длина может достигать 10 м. С их помощью оборудуют междомовую канализацию силами тяжелой техники.

Размеры полипропиленовых труб для водопровода значительно меньше: диаметр может быть 16–110 мм, длина любая, но наиболее распространенная – 5 м.

Важно уделять внимание не только размерам полипропиленовых труб систем отопления, но и следующим их характеристикам:

Рабочая температура. Чаще всего используются полипропиленовые трубы типа PPR, способные работать при температурах 95 °С и выше. Тем не менее, существуют также трубы PPH, которые используются только для оборудования систем вентиляции и холодного водопровода.
Рабочее давление. На полках супермаркетов обычно лежат трубы PN20 или PN25. Число в их маркировке – это максимальное давление, при котором они могут работать в условиях нормальной температуре. Полипропиленовые трубы PN6 выбирать не следует.
Армирование. Трубы полипропиленовые размером 16 мм и более могут быть покрыты слоем алюминиевой фольги или иметь прослойку смеси полипропилена со стекловолокном; армирование повышает прочность трубы и снижает вероятность деформаций при высоких температурах. Если трубы топятся в стяжку или штукатурку, то данная характеристика особенно важна.

При наличии выбора лучше остановиться на армированной полипропиленовой трубе для отопления нужного вам размера. Армирование позволит избежать проблем при чрезмерном нагреве воды (в отопительный сезон).

Особые случаи

Отдельно следует выделить трубы, используемые для оборудования наружных систем холодного водоснабжения. Размеры полипропиленовых труб в таком случае могут быть самыми разными (в том числе 60 см). Толщина стенок может быть несколько десятков миллиметров. Производство таких труб обычно осуществляется десятиметровыми плетями.

По мнению монтажников, системы, собранные из полипропиленовых труб различных размеров и диаметров имеют следующие особенности:

Если полипропиленовые трубы монтируют в местах оживленного движения, то их необходимо поместить в железобетонный короб, который предотвратит их деформацию при просадках грунта.
Если размер полипропиленовой трубы 300 мм и более, то для ее укладки используется тяжелая техника. Несмотря на то, что полипропилен является самым легким из технических пластиков, трубы больших размеров, изготовленные из него, тяжелые. Для справки: при плотности 0,91 т/м3 полипропилен легче, чем вода.
Собирая полипропиленовые трубы, не нужно использовать фитинги. Трубы больших размеров варят встык, что никак не сказывается на их прочности, так как их стенки толстые.

Дюймы против мм. Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.

А трудность в чем?

Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.

Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.

Пример:

Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.

В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.

Таблица соответствия условного прохода дюймам

Ду	Дюймы	Ду	Дюймы	Ду	Дюймы
6	1/8″	150	6″	900	36″
8	1/4″	175	7″	1000	40″
10	3/8″	200	8″	1050	42″
15	1/2″	225	9″	1100	44″
20	3/4″	250	10″	1200	48″
25	1″	275	11″	1300	52″
32	1(1/4)»	300	12″	1400	56″
40	1(1/2)»	350	14″	1500	60″
50	2″	400	16″	1600	64″
65	2(1/2)»	450	18″	1700	68″
80	3″	500	20″	1800	72″
90	3(1/2)»	600	24″	1900	76″
100	4″	700	28″	2000	80″
125	5″	800	32″	2200	88″

Недостатки

У полипропиленовых труб, армированных алюминием, существует несколько недостатков. Однако один из них выражен сильнее всех остальных: им необходима качественная зачистка перед сваркой.

Несмотря на этот недостаток, некоторые компании активно используют трубы с армированием из перфорированного алюминия. Перфорация довольно сильно сказывается на уровне проникновения кислорода в отопительную систему. Из-за подобных проникновений из строя может выйти нагревательный котел и другие части отопления.

Трубы с зачисткой, армированные стекловолокном, не имеют вышеописанных недостатков.

Монтаж систем отопления с применением полипропиленовых труб

Одним из важных этапов установки отопительной системы является решение вопроса со схемой, которой придется придерживаться при выполнении работ. А если говорить об использовании полипропиленовых конструкций, то здесь могут быть задействованы следующие варианты:

Движение жидкости в отопительной системе самотеком. Такой вариант позволяет владельцу отказаться от использования циркуляционного насоса, поскольку жидкость в системе будет течь естественным путем. Подобную схему можно реализовать в помещениях, которые отличаются нестабильностью подачи электричества, из-за чего очень трудно поддерживать работу насоса в непрерывном режиме.
Нижняя система розлива в отоплении. Особенностью подобной схемы является использование лучевой разводки, в основе которой лежит применение насоса, обеспечиваемого повышением напора воды, что достигается за счет меньшего диаметра.
Допустимой является схема, при которой одно- и двухтрубные системы подключаются к радиатору, что реализуется посредством бокового или нижнего вида подключения.

Виды полимерных труб для отопительных трубопроводов

Сегодня на рынке можно найти 3 вида пластиковых труб для систем отопления. Изделия производятся из различных полимеров.

Трубы из сшитого полиэтилена.
Полипропиленовые трубы.
Металлопластиковые изделия.

Каждый из видов труб может использоваться для монтажа надежной и долговечной системы отопления. Впрочем, особенности каждого материала будут определять некоторую специфику эксплуатации таких теплосетей.

Трубы из сшитого полиэтилена

Трубы из полиэтилена, равно как и соединительные элементы к ним, стоят дороже, чем аналоги из полипропилена. Кроме того, такие изделия проще монтировать, поскольку не требуется использовать специальный инструмент. Полиэтиленовые трубы легко гнуть, особенно в разогретом состоянии.

Этот тип пластиковых труб показывает наилучшую устойчивость к многократной заморозке носителя. Коридор рабочих температур от -50 до 100°С. При условии соблюдения этих параметров срок службы трубопровода на базе труб из сшитого полиэтилена достигает 50 лет.

Среди недостатков полиэтиленовых труб отметим уязвимость материала к ультрафиолетовому излучению. Впрочем, многие современные изделия выпускаются с защитной оболочкой, которая минимизирует это негативное воздействие.

Полипропиленовые трубы

Главное достоинство полипропиленовых труб – малая стоимость.

Простота монтажа, о которой можно нередко услышать, достаточно относительна. Во-первых, монтаж потребует использование специального сварочного аппарата. Устройство имеет немалую стоимость, и требует определенных навыков работы.

Во-вторых, у полипропилена почти невозможно проверить качество сварного соединения, которое, между тем, зависит от многих параметров. От квалификации мастера, состояния сварочного аппарата, правильной температуры нагрева, времени выдержки.

Еще один недостаток полипропиленового трубопровода – линейное удлинение. Даже армированные изделия способны заметно удлиняться при нагреве, что нередко приводит к изменению конфигурации трубопровода.

Рекомендуем ознакомиться: Как правильно подобрать размер пластиковых труб для различных трубопроводов?

По этой причине полипропилен не рекомендуется использовать в проектах, предусматривающих заливку трубопровода в стяжку.

Стоит помнить, что для системы отопления подойдет не всякая разновидность полипропиленовых труб:

Первый тип. Маркировка PP-H. Не предназначен для сетей с высокими температурами носителя. Применяется по большей части в системах вентиляции и холодного водоснабжения.
Второй тип. Маркировка PP-B (PP-2). Часто используется в сетях с небольшими температурами носителя, к примеру, системах теплого пола.
Третий тип. Маркировка PPRC (PPR, PP-3). Устойчив к компрессионным воздействиям и высоким температурам. Наилучшим образом подходит для строительства систем отопления.

Металлопластиковые изделия

Наиболее распространенный вид труб для отопительных систем. Многослойная структура трубы (два слоя сшитого полиэтилена, два слоя клея и помещенная между ними алюминиевая вставка) делает ее устойчивой к высоким температурам и позволяет легко гнуть изделия без специального инструмента. Хорошая гибкость поможет значительно сократить количество соединительных элементов.

Металлопластик имеет отличные шумоизоляционные качества и не образует конденсат. Трубы выпускаются бухтами и продаются погонными метрами. Это позволяет минимизировать отходы.

Соединение участков трубопровода производится посредством фитингов, которые, кстати, считаются самым слабым местом таких теплосистем:

Резьбовые соединения легко монтируются, но не считаются надежными и долговечными. Кроме того, стоимость таких фитингов неоправданно высока.
Пресс-фитинги считаются более надежными, но для их монтажа требуются специальные обжимные клещи. Такое соединение получается неразборным.

Правила расчета

Есть стандартная таблица, где указаны параметры полипропиленовых труб. Но для того чтобы в ней ориентироваться, необходимы следующие действия:

В зависимости от типа помещения, которое необходимо обогреть, следует выяснить количество тепловой мощности. Средний показатель составляет 1 кВт на 10 кв.м.
Далее необходимо прибавить запас – примерно 20%.

Но тут важным моментом идет то, что такие вычисления производят в том случае, если стены уже утеплены, а высота потолка не превышает 3х метров. Также если это жилая комната, то необходимо учитывать наличие окон. Поэтому для них, обычно, приобретаются радиаторы (по одному под каждое окно).

Основные виды пластиковых (полипропиленовых) труб

По ГОСТ выделяют четыре основных типа полипропиленовых труб:

полипропиленовый гомополимер (РРН) – твердый материал, не устойчивый к низким температурам. Изготовленные из такого материала, в большей части, применяются при постройке трубопроводов в промышленности. Диаметр варьируется от 20 до 110 мм;
блоксополимер (РРВ) – один из видов полимера, в состав которого, зачастую, включается 20-30% добавок полиэтилена. Это придаёт изделиям возможность выдерживать низкие температуры, и отличную коммуникационную гибкость. Данный материал применяется при создании фитингов и ударопрочных ПП труб;
статичный пропиленовый сополимер с этиленом (PPRC, PPR). Правила ГОСТ и маркировка рекомендуют применять такие трубы при температуре рабочей жидкости не больше 70°С. Технические характеристики материала позволяют применять его при монтаже трубопроводов отопления или водоснабжения. Диаметр – от 16 до 110 мм;
Специальный ПП. Имеет высокую термическую устойчивость и эксплуатационные характеристики. Подходят для жидкости, которая имеет температуру, не выше 95°С. Этот тип получил большую популярность применения.

Минусом полипропиленовых магистралей является то, что при повышении температуры рабочей жидкости, происходит их термическое расширение (удлинение). Во избежание этого, полипропиленовые трубы для отопления дополнительно армируют.

Армированные полипропиленовые трубы для отопления имеют более высокий коэффициент полезного действия, и увеличивают общий срок службы трубопровода.

По утверждению специалистов ГОСТ, металлические аналоги полипропиленовых изделий становятся малоэффективными уже через год в силу того, что повышенные температуры вызывают внутреннюю эрозию системы металлического трубопровода.

Монтаж металлопласстиковых труб с помощью пресс фитингов

Конечно, этот факт значительно влияет на процесс отопления дома, делая стальные отопительные трубопроводы не соответствующими условиям ГОСТ. Маркировка поможет правильно выбрать, какой вид изделий вам больше подойдёт.

Виды армированных труб

Для оптимального выбора полипропиленовой трубы, прежде нужно ознакомиться со способами армирования данного изделия.

Существует пять типов увеличения характеристики КПД полипропиленовых труб:

Армирование цельным листовым алюминием. Внешняя сторона полипропиленовой трубы покрывается сплошным алюминиевым листом, в процессе соединения алюминиевый слой удаляется на расстоянии примерно 1 миллиметра.
Армирование перфорированным листовым алюминием – также производится по внешней поверхности и срезание листа аналогично: при сращивании на 1 миллиметр.
Внутреннее армирование трубы алюминием. Стены усиливаются ближе к внутренней части или в середине техизделия. Как уверяют производители, данный вид не нуждается в предварительной зачистке перед сваркой.
Армирование стекловолокном. Процесс происходит в средней части, а внешняя и внутренняя часть состоят из полипропилена.
Армирование композитом. С целью упрочнения трубопроводов используется композитный материал: смесь полипропилена со стекловолокном. В трубах такого типа полипропилен применяется для производства внутренней и внешней поверхностей, между которыми прокладывается композит (соединённый со стекловолокном полипропилен).

Оптимальным типом для отопительных систем являются трубы армированные композитом. ПП трубы со стекловолокном максимально упрочняют и сводят к минимуму линейное расширение.

Технические нарушения целостности вследствие линейного расширения приводят к вздутию и разрыву материала по линии шва.

Вряд ли вам захочется, чтобы по причине некачественного выполнения установки системы теплоснабжения своими руками, проект стал дороже, поэтому выбирайте качественные технические изделия и рассчитывайте свои силы.

Кроме этого, важно учитывать диаметр полипропиленовой трубы. Для перемещения теплового носителя ПП большого размера не применяются, в силу большой нагрузки, способной размягчить полимерные магистрали

Технические характеристики полипропиленовых труб: основные позиции

Длинномерные изделия из полипропилена обладают повышенной стойкостью к воздействию агрессивных химических веществ. Деструкция поверхности наблюдается исключительно при одновременном воздействии химических реагентов и высокой температуры.

Изделия из пропилена способны выдержать воздействие агрессивных веществ

К основным техническим характеристикам полипропиленовых труб относится:

Морозоустойчивость до -15° С. Оптимальный вариант для коммуникационных систем, по которым транспортируется жидкость, нагретая до положительной температуры;
Плавление при температуре 160 – 170° С;
Возможность транспортировки теплоносителя, нагретого до 120° С. Эта информация будет интересна тем, кто хочет знать, какую температуру выдерживают полипропиленовые трубы;
Достаточная прочность, выдерживающая давление 10 – 25 атм.;
Широкий размерный ряд. Производители предлагают изделия с внешним диаметром 16 – 125 мм.

Радиус изгиба зависит от поперечных размеров труб из полипропилена
