Как сделать пиролизную печь своими руками

Первый этап – теория

Несмотря на кажущуюся сложность, принцип работы пиролизного котла очень прост, но невероятно эффективен.

Следующий этап – теоретический. Необходимо посмотреть на схему сборки, разложить отдельные части на рабочей территории и убедиться, что вы понимаете, как и из чего будет состоять наш пиролизный котел, собираемый своими руками. Если вы не можете сложить в уме схему, то у вас ничего не получится – вы должны представить себе, как стоят те или иные инструменты, как собирается теплообменник, как течет внутри теплоноситель. Как только вы поймете конструкцию котла, можете приступать к его сборке.

На первом этапе собираем камеру сгорания и камеру дожигания, используя для этого раскроенные металлические листы

Обратите внимание, что все швы должны быть надежными и герметичными. Если у вас нет опыта работы с электросваркой, пригласите опытного специалиста

В процессе сборки камеры сгорания уделите внимание воздушным каналам и их правильному расположению – они изготавливаются из профильной трубы. В камеру дожигания проводится трубка для подачи вторичного воздуха.

Камера дожигания подвергается футеровке шамотным кирпичом – это увеличит надежность пиролизного котла, собираемого своими руками. При необходимости, обточите кирпичи с помощью болгарки.

Следующий этап – сооружение теплообменника. Он выполнен по жаротрубной схеме – это множество металлических труб, сквозь которые пропускается раскаленные продукты сгорания. Они передают полученное тепло теплоносителю, который омывает их и отправляется в отопительную систему. Трубы привариваются к двум металлическим листам и обвариваются с двух сторон – этот узел будет испытывать термическую нагрузку, поэтому он должен быть максимально прочным. Далее теплообменник приваривается к камерам.

На следующем этапе готовим дверки зольника и загрузочной камеры. Их можно приобрести уже готовыми или сделать самостоятельно. Также привариваем трубу дымохода, которая начинается от теплообменника. В заключение собираем и обвариваем металлический кожух нашего пиролизного котла. Далее производится проверка его герметичности –для этого агрегат наполняется водой и закупоривается, в дальнейшем течи завариваются.

Последний этап – покраска котла и установка дверок. Покраска выполняется жаропрочной краской, но перед этим металл необходимо отшлифовать и покрыть грунтовкой. Также устанавливаем дверки, оснащаем их ручками. Изготовление пиролизного котла своими руками почти закончено, осталось лишь провести предварительное испытание.

Виды печей длительного горения

Варианты печей такого типа классифицируются в зависимости от материала, способа эксплуатации и метода передачи тепла. Конструкции отличаются по типу тяги и взаимному расположению внутренних камер. Таким образом, печи изготавливаются металлическими или кирпичными.

Таблица: классификация пиролизных печей

материал	внутренняя конструкция	применение
металлическая	печь-буржуйка	обогрев жилого и нежилого помещения
для бани и сауны
готовка пищи
для барбекю (уличная)
печь Булерьян	обогрев жилого и нежилого помещения
печь Бубафоня	обогрев нежилого помещения
печь на отработанном масле	обогрев нежилого помещения
кирпичная	печь Кузнецова	обогрев жилого помещения
для бани
готовка пищи

Фотогалерея: разнообразие агрегатов отопления

Придумана в Канаде, работает на любом топливе, колосники с подачей воздуха вмонтированы во второй камере

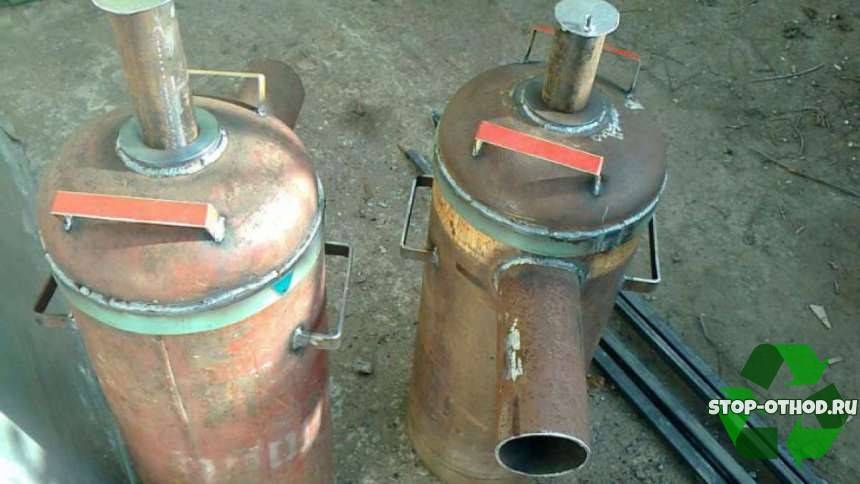

Её легко изготовить из газового баллона, работает на опилках, угле, дровах и древесной коре; пламя горит сверху вниз

Используется в гараже для обогрева и в качестве плиты, но следить за техникой безопасности

Конструкция состоит из перевёрнутых куполов, позволяющих пиролизным газам разогревать её длительное время

Используется в бане или сауне для повышения влажности и нагрева воды

По способу передачи тепла агрегаты разделяются на модели:

• с водяным контуром отопления;
• вариативностью размещения теплообменников (камеры сгорания и тления располагаются в разном порядке). Если топка находится сверху, а камера дожига газов — снизу, тогда необходима принудительная тяга с помощью дымососов и вентиляторов. Если же, наоборот, топка расположена снизу, то срабатывает естественная тяга.

Как выбрать вариант печки

Сначала определитесь:

• для каких целей нужна печь;
• где она будет стоять;
• на каком топливе работать.

При выборе типа конструкции для создания своими руками учитывайте площадь и тип пространства. В зависимости от параметров обогреваемого помещения подбирают размеры и мощность печи. При этом стоит учесть, что кирпичные модели ставят на постоянное место будущего использования, а металлические — почти все мобильны.

Самодельная печь должна соответствовать необходимым характеристикам и быть безопасной в использовании

При изготовлении любой модели печи собственноручно стоит рассчитать баланс между соотношением кислорода и газа. Поэтому выбор и сборка любого варианта печи требуют тщательного расчёта параметров, мощности и габаритов изделия.

Конструктивные элементы

Высококачественные стальные листы используют для создания металлических конструкций прямоугольной формы. При этом печь изготавливают с двойными стенами. Пространство между ними заполняются песком или водой (водяной контур). Металлические бочки с толстыми стенками могут служить основой для изготовления небольшой печи.

Металлическую конструкцию можно обложить кирпичом снаружи (обкладка) или изнутри печи (футеровка)

В пиролизной печи две камеры сгорания. В одном отделении происходит переработка твёрдого топлива, а в другой продукты пиролиза смешиваются с воздухом. При верхнем расположении топки для твёрдого топлива, между отсеками ставят колосниковую решётку. В печах из металла перегородками служат полые внутри пластины.

Наглядное изображение потоков воздуха во время работы пиролизной печи-буржуйки с топкой в нижнем отсеке

Вентиляторы наддува являются необходимыми элементами в конструкциях, где камера для газов расположена снизу. С помощью принудительной тяги газообразные вещества перемещаются вниз, где начинается процесс дожига. В таких изделиях присутствуют и дымососы на отводящих каналах.

Принудительная тяга направляет газы во вторую часть печи, где происходит их дожиг (с выделением большого количества тепла)

Все элементы конструкции взаимосвязаны, обеспечивая эффективную работу пиролизной печи.

Плюсы и минусы

Исходя из особенностей функционала, пиролизные печи для отопления дома обладают множеством преимуществ, однако и минусы у них тоже имеются. Рассмотрим подробнее, на чем базируется принцип работы пиролизной печи.

Преимущества:

• Экономия. Топливо сгорает дольше и качественнее, поэтому отопительное устройство, работающее на принципе пиролиза, требует меньшего расхода топливных материалов, чем обычная печка.
• Экология. Пиролизные печи не приносят вреда окружающей среде, потому что практически не выделяют вредных канцерогенов и других химических веществ. В выходящих из дымохода продуктах сгорания содержится совсем небольшой процент CO.
• Быстрый нагрев. Из-за отсутствия кислорода процесс горения начинает осуществляться достаточно быстро.
• КПД. Высокая температура долго держится в автономном режиме благодаря массивному объему топливника. Коэффициент полезного действия в правильно сконструированной пиролизной печи может достигать 85%.
• Мощность. Диапазон интервала тепловой мощности может варьироваться в пределах от 5 до 100%.
• Возможности. Позволяет подключать практически любой контур. Можно использовать не только для отопления, но и для отбора горячей воды, а также устанавливать контуры с естественной и принудительной циркуляцией.
• Топливо. Даже несмотря на то, что рекомендуется использовать не менее 70% древесины от общей массы топливных материалов, можно сжигать практически любые отходы, начиная от резины и строительного мусора, заканчивая полимерными пластмассами.
• Простота в эксплуатации. Работа печи нуждается в минимальном контроле человека, достаточно раз в сутки загружать топливо и раз в несколько дней выгружать золу.
• Сажа. Вырабатывается в минимальных количествах, из-за того что топливо перерабатывает материал несколько раз. Можно не переживать о загрязнениях и необходимости постоянной чистки дымохода.

Принцип работы пиролизной печи

Недостатки:

• Цена. Несмотря на последующую экономию в расходе топлива, покупка такого агрегата обойдется в кругленькую сумму, поэтому намного выгоднее обойдется пиролизная печь своими руками.
• Массивность. У таких печей довольно крупные габариты по сравнению с другими отопительными конструкциями, поэтому для маленького помещения агрегат не подойдет. К тому же не следует забывать о площадке для хранения топлива.
• Запахи. Даже с учетом отсутствия вредных веществ, запахи при сжигании отходов будут присутствовать, поэтому нужно предусмотреть хорошую систему вентиляции.
• Электричество. Для осуществления корректной работы вентилятора необходимо беспрерывное энергоснабжение. Если устанавливается пиролизная печь для бани или другого нежилого помещения, нужно предусмотреть доступ для подключения к сети.
• Конденсат. На выходе отходящие газы имеют довольно низкую температуру, поэтому в дымоходе и выходном канале будет скапливаться конденсат. В конструкции должен быть предусмотрен накопитель, а выходная труба с дымоходом должна быть большого размера с утеплением снаружи помещения, иначе при морозах конденсат может застывать.
• Влажность. Топливо для печи должно быть сухим, иначе процесс пиролиза не будет осуществляться. Под тепловым воздействием влага будет испаряться и разбавлять пиролизные газы.

Примерная схема пиролизной печи

Советы для самостоятельного изготовления кирпичной печки

Хоть более эффективной и популярной является металлическая печь пиролизного горения, часто устанавливается и кирпичная.

Пиролизная печь из кирпича своими руками, как и металлическая, требует точных расчетов, схемы и чертежа. Используют специального вида кирпич – огнеупорного, который с эстетической точки зрения не хуже обычного.

Еще необходим шамотный кирпич, для изготовления всех внутренних ее перегородок. Часто такие отопительные установки располагают в саунах и жилых домах. Кирпичные пиролизные печи в первого взгляда могут выглядеть как камин и создавать достаточно приятную и уютную атмосферу в доме или бане.

Печь или котел?

Выбираем отопление

Сегодня достаточно много споров вокруг, как нам кажется, пустякового дела. А вопрос ставится так — называть ли металлический пиролизный котел печью? Вообще, ситуация не самая тупиковая. Все зависит от того, как удобно вам. Хотя многие считают, что котел должен устанавливаться в систему водяного или воздушного отопления. А печь должна работать как отопительный прибор по типу радиатора. А что вы скажете про печи с водяным контуром? Ведь их тоже врезают в систему трубной разводки водяной отопительной схемы.

Но не будем зацикливаться на этом вопросе. Просто рассмотрим, как можно сделать своими руками кирпичную печь, работающую по пиролизному принципу.

Начнем с того, что производители пиролизных котлов считают проблемой изготовление агрегата мощностью меньше 15 кВт. Поэтому в продаже таких экземпляров вы не найдете. А что же делать хозяевам небольших дач и коттеджей? Вот тут-то приходит на помощь та самая пиролизная печь из кирпича длительного горения. По сути, это все тот же котел, только в виде печки, собранной из кирпича.

Важность данной конструкции состоит в том, что в ней необходимо не только выполнять требования принципа пиролиза, но и учитывать высокие тепловые нагрузки на кирпичные стенки. Поэтому правильно проведенная футеровка камер сгорания является основным и жестким требованием, которое увеличивает срок эксплуатации агрегата

Сама печь длительного горения собирается, как обычная печка, только с двумя соседними топками. Они разделяются кирпичной перегородкой, в которой снизу установлены колосниковые решетки из чугуна. В одной камере сгорает древесина, а во второй — пиролизный газ, который затягивается в топку с помощью вентилятора. Здесь же происходит его обогащение кислородом, который поступает сюда через вентиляционный канал, установленный в полу камеры сгорания.

В перегородке меду камерами делается воздушный коллектор, по которому угарные газы и тепловая энергия поступают в еще одну камеру с теплообменником. А далее все оставшиеся продукты сгорания топлива направляются в дымоход.

Технология изготовления пиролизногокотла

Для изготовления мощного котла необходимы навыки работы с болгаркой и сварочным аппаратом, а также умение разбираться в чертежах и точный измерительный инструмент. Чертеж пиролизного котла приведен на рисунке. Ниже в таблице указаны размеры, соответствующие котлам различной мощности.

Чертеж пиролизного котла

Описание элементов

При самостоятельном изготовлении котла мощностью выше 25 кВт рекомендуется строго придерживаться размеров и чертежа, в противном случае котел нельзя будет назвать безопасным.

Таблица размеров

Для изготовления стенок котла лучше использовать жаропрочную сталь, в этом случае котел будет служить значительно дольше. Если жаропрочной стали нет, можно сделать корпус котла из обычной конструкционной стали 8 мм, при этом обязательно нужно выполнить внутри камер котла футеровку шамотным кирпичом.

Последовательность выполнения операций:

Из листовой стали выполняют корпус котла. Болгаркой вырезают из листа металла детали котла, в стенках вырезают отверстия для загрузочной дверцы и дверцы зольника, а также все указанные отверстия для патрубков и дымососа

Очень важно точно соблюдать указанные на чертеже размеры. Зачищают края и соединяют детали с помощью сварочного аппарата, работающего на постоянном токе

Швы зачищают от окалины и шлифуют.
Приваривают патрубки, проверяя швы на герметичность. Выполняют внутренний монтаж защитного теплообменника на задней стенке котла из трубы соответствующего диаметра, проверяют теплообменник на отсутствие течей повышенным давлением от компрессора, после чего устанавливают заднюю стенку камеры из жаропрочной стали.
Выполняют монтаж перегородки, разделяющей камеры газификации и сжигания газа. Между ними устанавливают чугунный колосник. В верхней части камеры газификации выполняют канал подачи воздуха с заслонкой. Нижнюю камеру также оснащают воздуховодом и футеруют шамотным кирпичом с нижней и боковых сторон.
Изготовляют дверцы из жаропрочной стали, усиливая их металлическим уголком так, чтобы создать максимальную герметичность. Дверцу топочной камеры и зольника навешивают на петли и оснащают запорными ручками. Дверцы должны прилегать плотно и без зазоров.
Котел устанавливают в нежилом помещении на ровную бетонную или кирпичную поверхность. Присоединяют к котлу дымоход типа «сэндвич» или просто утепляют трубу минеральным негорючим утеплителем. Подключают к котлу водяной контур. Устанавливают дымовой насос. Для того, чтобы котел работал в автоматическом режиме, дополнительно устанавливают контроллер температуры с датчиками, управляющий открытием воздушных заслонок и подачей воздуха, а также дымососом.

Технология изготовления пиролизного котла

Чтобы изготовить мощный котел, надо уметь обращаться с болгаркой и сварочным аппаратом, а также разбираться в чертежах. Если самостоятельно изготавливают котел мощностью выше 25 кВт, необходимо все делать по чертежу, в противном случае котел не будет соответствовать требованиям безопасности.

Стенки котла следует делать из жаропрочной стали, только это будет гарантией того, что он прослужит довольно долго. Если такую сталь найти не получится, можно использовать обычную сталь, только в этом случае делают футеровку внутренних камер котла шамотным кирпичом.

Этапы изготовления котла.

1. Корпус котла изготавливают из листовой стали. С помощью болгарки из листа металла вырезают детали котла, в стенках делают отверстия для дверцы зольника и загрузочной дверцы, а также для патрубков и дымососа. Самое главное – это придерживаться указанных в чертеже размеров. При помощи сварочного аппарата соединяют детали, после чего зачищают швы от окалины и шлифуют их.
2. Затем приваривают патрубки так, чтобы между швами не было зазоров. Берется труба нужного диаметра и выполняют монтаж защитного теплообменника на задней стенке котла. После чего проверяют, не протекает ли теплообменник из-за повышенного давления от компрессора и только тогда устанавливают заднюю стенку камеры, изготовленной из жаропрочной стали.
3. Затем приступают к монтажу перегородки, которая разделяет камеры газификации и сжигания газа, устанавливая чугунный колосник. Наверху камеры газификации делают воздуховод с заслонкой. Внизу камеры также делают воздуховод и одновременно с этим делают футеровку шамотным кирпичом нижних и боковых сторон.
4. Дверцы котла изготавливают из жаропрочной стали, а для наибольшей герметичности их усиливают металлическими уголками.
5. Котел следует устанавливать в нежилом помещении, присоединяя дымоход. Затем подключают к нему водный контур и устанавливают дымовой насос.

Руководство по кладке пиролизной печи

Прежде чем приступать к кладочным работам, подготовьте либо же найдите в открытом источнике схему-порядовку будущей кирпичной печи длительного горения.

Руководство по кладке пиролизной печи

За основу можете взять схему любой нравящейся вам кирпичной печки – кладка пиролизного агрегата будет вестись по тому же принципу. Единственные важные различия заключаются в конструкции топки. О них будет рассказано отдельно.

Первый шаг. Сделайте основание. Заглубленный фундамент не нужен – достаточно бетонной либо кирпичной площадки. Размеры фундамента подбирайте в соответствии с габаритами вашей печи. Основание укройте слоем гидроизоляционного материала. Дополнительно можете насыпать примерно сантиметровый слой песка, утрамбовать его и вести кладку печи на такой подушке.

Второй шаг. Приступайте к кладке печи

Особое внимание уделяйте стартовому ряду. Проверяйте перпендикулярность углов и ровность ряда с помощью специально предназначенных для этого инструментов – угольника и уровня. Для кладки применяется стандартный раствор из глины, песка и воды

Периметр печки выкладывайте из керамического кирпича, а все внутренние перегородки – из огнестойкого кирпича

Для кладки применяется стандартный раствор из глины, песка и воды. Периметр печки выкладывайте из керамического кирпича, а все внутренние перегородки – из огнестойкого кирпича.

Ведите кладку в соответствии с порядовкой, пока не дойдете до топливника.

Печь длительного горения своими руками

Печь длительного горения своими руками

Печь длительного горения своими руками

Третий шаг. Приступайте к обустройству топливника. Топливник выкладывайте из огнеупорного кирпича – он более долговечен и лучше переносит воздействие высоких температур.

Главной особенностью топливника кирпичной печи длительного горения является наличие двух камер. В первую загружается топливо и происходит его розжиг, во вторую камеру переходит образующийся пиролизный газ и поступает вторичный воздух. Нижняя загрузочная камера сообщается с верхней посредством вертикального канала.

Топливник, один из вариантов

В топливник устанавливается колосниковая решетка из чугуна. Размещайте ее с небольшим зазором, т. к. металл имеет свойство несколько расширяться под воздействием высокой температуры.

Печь длительного горения своими руками

Для обеспечения максимально высокого коэффициента полезного действия топка пиролизной печи дополнительно укомплектовывается вентилятором.

Печь длительного горения своими руками

Также регулировать уровень тяги вы сможете при помощи специальной задвижки, показанной на схеме печки.

Установите дверки на поддувало, прочистную камеру и топливник.

Печь длительного горения своими руками

Печь длительного горения своими руками

Четвертый шаг. Обустроив топку, выложите пиролизную печь до конца в соответствии с выбранной схемой

Особое внимание уделяйте дымоходу – этот элемент конструкции должен быть выложен строго по схеме

Печь длительного горения своими руками

Нарушение технологии приведет к ухудшению тяги, в результате чего дым с продуктами сгорания не сможет отводиться в достаточном количестве и начнет проникать в помещение.

Крышка

Пятый шаг. Проверьте готовую печь. Для этого загрузите небольшое количество топлива, дайте ему разгореться и принюхайтесь к запаху образующегося дыма. Если дым не имеет выраженного аромата угарного газа, ваша кирпичная печь длительного горения является абсолютно безопасным отопительным агрегатом с высоким коэффициентом полезного действия.

Печь длительного горения своими руками

Печь длительного горения своими руками

Печь длительного горения своими руками

Изготавливаем печь

Принцип работы пиролизной печи прост. В ней 2 отсека, в первом сгорает древесина при маленьком доступе кислорода. В результате образуются газы, поступающие во второе отделение печи. Там они сгорают, выделяя большое количество тепла.

Для самостоятельного изготовления конструкции необходимы навыки сварщика и понимание чертежей. Если сомневаетесь в своих умениях, вызовите мастера. Потому что неправильная установка может быть опасной для вас и других проживающих в доме людей. Тем более, так вы управитесь гораздо быстрее.

Стенки котла должны быть из стали, устойчивой к высоким температурам. Это обеспечит гарантию долгой работы и надежности. Дальнейшие этапы:

• из листовой стали вырезают детали, необходимые отверстия в них. Следят за соответствием размеров. Потом сваривают все части и шлифуют их;
• следующим шагом будет приваривание патрубков. Проверка на протекание теплообменника. Потом делают заднюю стенку из жаропрочной стали;
• сверху камеры газификации делают воздуховод с заслонкой;
• котел лучше ставить в помещении, где отсутствуют люди на данный момент. После установки присоединяют водный контур и дымовой насос.

Сооружение печи

Чтобы сделать печь своими руками, необходимо использовать не только песок, глину и воду, но и портландцемент. Песка нужно брать 8 частей, глины – 4 части, воды – 1 часть. Есть множество рецептур приготовления смеси. Например, глину можно смешать с водой и оставить на ночь (консистенция сливок). Затем раствор пропускается через сито, добавляется песок.

Схема строения самодельного пиролизной печи

Теплообменник создается из шамотного кирпича. Предусматривается две камеры. Колосниковые решетки должны быть закреплены свободно, поскольку при нагревании они расширяются.

Дверцы камер можно закрепить проволочными «ушами». Устанавливаются задвижки. Остается присоединить вентилятор, который необходим для обеспечения противодействия аэродинамическому сопротивлению.

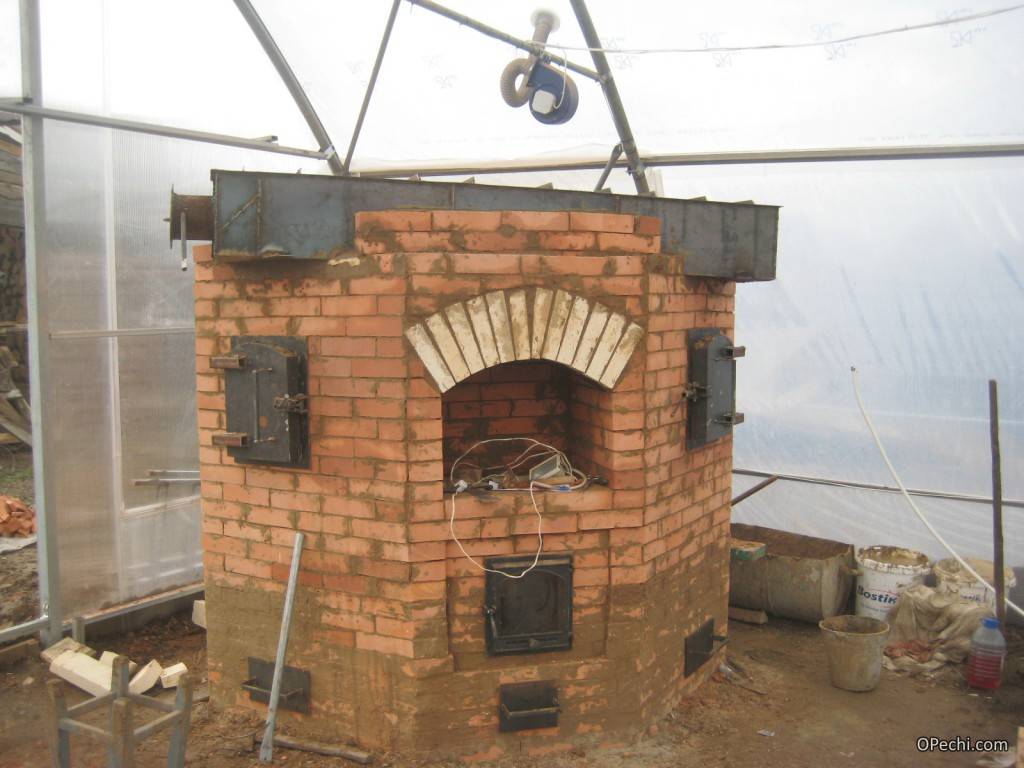

Готовый вариант кирпичной пиролизной печи

В итоге получается эффективная печь длительного горения, обеспечивающая эффективное отопление.

Работа пиролизного котла, изготовленного своими руками

Самодельная бездымная печь своими руками

Способные и талантливые специалисты могут изготовить пиролизную печку своими руками. Однако, на практике, это требует больших знаний, умения и опыта. Кроме того, смельчакам, отважившимся на такое изобретение, следует знать, что на практике есть несколько подводных камней, о которые разбилось уже немало самодельных устройств.

Для выполнения работ вам необходимо наличие следующего инвентаря:

• Сварочного аппарата;
• Грамотно разработанного чертежа;
• Опыта работы непосредственно в печном деле.

Однако, даже наличие всего этого не даст полной гарантии успеха в выполнении задуманного. Для работы необходимы еще и хорошие, высококачественные материалы, а их стоимость сейчас довольно велика. Главным образом это касается металлической части, где обязательно должна использоваться хорошая легированная сталь. В добавок ко всему, данный агрегат имеет и электронную систему, без которой невозможен процесс управления устройством. А без него работа прибора не будет иметь смысла. Поэтому, прежде, чем принять решение об изготовлении пиролизной печи самостоятельно, стоит хорошенько обдумать все нюансы. Построить рабочую модель такой печи реально, вот только КПД у нее будет значительно ниже, чем у качественного промышленного образца, и ваше устройство не окупится затратами на топливо. Кроме того, если вы не сможете грамотно настроить электронную часть котла, то вам придется постоянно быть вблизи котла и следить за ним. Многие из неграмотно выполненных пиролизных печей превратились в еще одну разновидность буржуйки.

Безопасность

Пиролизная печь своими руками – это вполне реально, однако важно сделать подробный чертеж, а также иметь навыки работы со сварочным аппаратом. Поскольку образование газа происходит неравномерно, требуется обеспечение мониторинга за соотношением газа и кислорода

Для этого используется электроника, которая отслеживает процессы. Одна камера формирует давление, другая – создает баланс состава топливовоздушной массы. Этим и отличаются конструкции, изготовленные на заводе и своими руками.

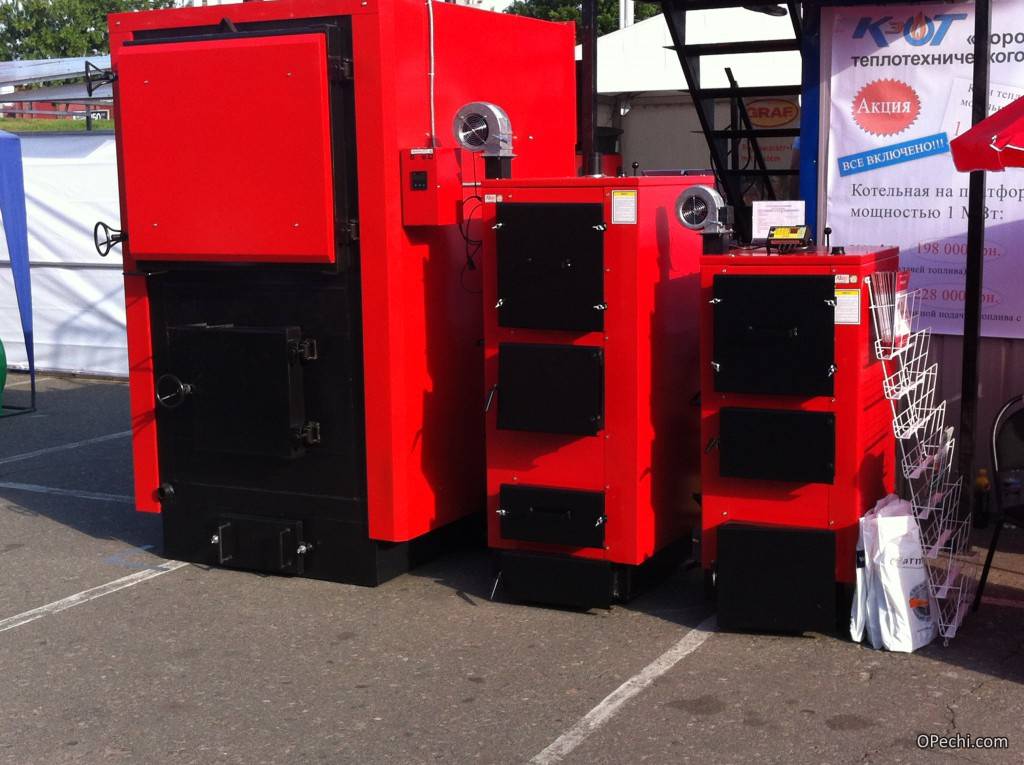

Безопасные модели пиролизных котлов

https://youtube.com/watch?v=7wEUIc0EV1s

Небольшая пиролизная печь, которую можно использовать в гараже
