Печка из дисков для обогрева подсобных помещений
Печка из дисков для бани отличается от других отопительных сооружений тем, что в ней предусмотрена специальная емкость для воды и кирпичное основание. Если же вам нужен только обогрев помещения (например, небольшого дачного домика или гаража), конструкция будет намного проще.Для основания такой печки можно установить несколько огнеупорных кирпичей или секцию от старых радиаторов, на которую устанавливается лист металла 5-8 мм толщиной.
Самая простая конструкция самодельной печки из дисков колес делается так:
- С помощью болгарки у трех из четырех дисков вырезается центральная часть.
- Два диска свариваются между собой. В нижнем — дно закрывается круглой пластиной, вырезанной из стального листа, либо сразу приваривается к металлической основе.
Заготовка для нижней камеры
- На боковой поверхности болгаркой прорезается небольшое квадратное отверстие, а из полученного куска металла изготавливается дверца. Ее можно прикрепить к корпусу на приваренные болты и гайки, снабдить железной ручкой и щеколдой.Эта часть корпуса будет одновременно выполнять функции зольника и поддувала – для усиления тяги достаточно немного приоткрыть дверцу нижней камеры.
Дверца для топки
- Два оставшихся диска также свариваются между собой так, чтобы целый диск с необрезанной сердцевиной оказался внизу –сюда будут укладываться дрова. Сбоку топки также вырезается отверстие и монтируется дверца.
- Верх печки закрывается пластиной, в которой проделывается круглое отверстие под дымоходную трубу.
- Все части корпуса соединяются сваркой, в верхнее отверстие опускается и заваривается труба с задвижкой наверху.
- Готовую печь можно покрасить с помощью термостойкой эмали.

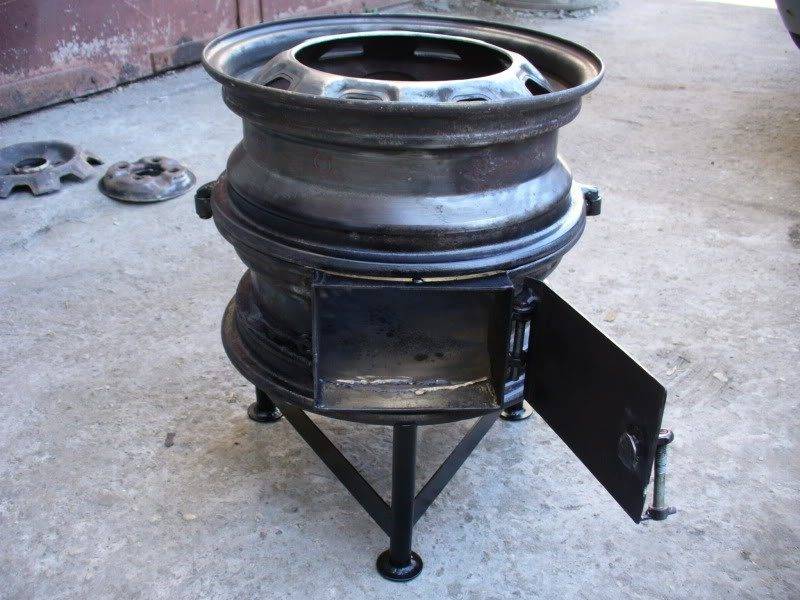

Готовая печь для обогрева
Как пользоваться такой печкой?
Прежде чем использовать такую печь в первый раз, дайте ей отстояться примерно 3 дня. Далее можно провести первую испытательную топку. Желательно первый раз прогреть буржуйку не менее 3 часов подряд при полной загрузке топливом. Дверцы и поддувало в это время должны быть открыты. В этот период произойдет обжиг всех поверхностей печи. Сразу же можно обнаружить мелкие дефекты сварных швов и поправить ситуацию, чтобы в дальнейшем печь не дымила во время использования. Правда, устранять их можно не ранее, чем через сутки после топки-тестирования, чтобы устройство хорошо остыло.
Оформить печь можно по своему усмотрению. В инструкции выше мы рассказали, как сделать капитальную печь. Но на деле можно несколько упростить себе задачу. Пример — в видео выше.
Использовать такую буржуйку можно точно так же, как и обычную, из магазина. Обязательно соблюдайте правила эксплуатации и обеспечьте максимум пожарной безопасности.
Также не забывайте регулярно чистить дымоход. Рекомендуемая периодичность — не реже раза в течение каждых 1,5-2 месяцев. Если диаметр трубы совсем маленький, то лучше чистить ее не реже раза каждые пару недель.
Пожалуйста, соблюдайте правила безопасности, используя такую печь
Печь-буржуйку из дисков для авто сделать не так сложно, как может показаться на первый взгляд. Главное — иметь соответствующие навыки и немного свободного времени. Но такие временные «вложения» уж точно окупятся сторицей и сэкономят вам некоторую сумму денег, на которую вы сможете купить что-то полезное для своего автомобиля.
Особенности конструкции
Одну из особенностей построения печи такого типа мы рассмотрели, перейдем к иным. В подавляющем большинстве случаев печь из дисков компонуется в виде комбинированной. Ключевая причина такого решения — пар полученный от печки, составленной из дисков целиком достаточно жесткий и некомфортный
Для сауны, с ее низкой влажностью это не настолько принципиально, а вот в русской паровой бане на это обстоятельство, безусловно, стоит обращать внимание
Для получения качественного мягкого пара необходимо иметь печь с кирпичной топкой. Диски используются как емкость для укладки каменной засыпки закрытого типа и как насадной водогрейный бак для нагрева воды. Использование открытой каменки весьма ограниченно по причине невозможности сжечь топливо в печи до полного состояния, поэтому фрагменты сажи будут осаживаться на камнях, что вызовет их попадание в атмосферу парной при первой же попытке поддать пару ковшиком воды.
В случае, если соорудить каменную топку возможности нет, то стоит изготавливать полноразмерную печь из грузовых дисков, которые куда более габаритнее легковых и имеют основной посадочный диаметр в районе 20 — 22 дюймов. Для снижения общей высоты и закладки дисковых сегментов конструкцию стоит выполнить с колосниковой решеткой закладного типа, выполненную из стального круга толщиной 6-10 мм по диаметру внутренней посадки и арматурных прутов толщиной 12-16 мм.
В центре круга прорезается отверстие диаметром 150-170 мм на которые вразбежку привариваются арматурные отрезки. Прохода воздуха такой колосниковой решетки достаточно для разгона до мощности 25-27 кВт. При вкладке колосника необходимо обеспечить тепловой зазор в пределах 8-10 мм, под колосниковым отверстием размещается металлический зольник с диаметром порядка 200 мм.
Опять же, принимая во внимание факт образования жесткого пара, в условиях повышенной влажности русской паровой бани, печь такого типа лучше применить для обустройства финской сухопарной сауны. В целом, пошаговую инструкцию по изготовлению печи такого типа можно посмотреть в прилагаемом видео
В целом, пошаговую инструкцию по изготовлению печи такого типа можно посмотреть в прилагаемом видео.
Любой тип печи для бани, изготовленный своими руками из подручных средств, отличается простотой конструкции и легкостью монтажа. Благодаря компактным размерам колесная банная печь быстро прогревается, поэтому обладает высокой теплоотдачей.
Самодельная печь из дисков обладает рядом преимуществ:
- доступность и дешевизна строительных материалов;
- простота изготовления;
- высокая прочность и долговечность;
- эргономичная конструкция, не занимающая много места;
- ускоренный прогрев и высокая тепловая отдача;
- устойчивость к механическим повреждениям и деформациям;
- инертность при воздействии повышенной влаги и высоких температурных режимов;
- возможность использования различного типа топлива – древесины, угля, пеллет.
Предлагаем ознакомиться Как установить печь в деревянном доме?
Среди недостатков устройства можно выделить следующее:
быстрый нагрев металлических дисков способен привести к травмированию и появлению ожогов при неосторожном обращении с печкой;
быстрое остывание конструкции потребует увеличения объема используемого топлива в 2 раза.
По этим причинам печь из автомобильных колёс не стоит рассматривать в качестве основного отопительного оборудования для загородного дома или дачи, но вполне подойдет для временного обогрева банных и технических помещений.
Как сделать буржуйку из колесных дисков?
Буржуйка из колёсных дисков будет переносной, что очень удобно, так как использовать такую конструкцию можно по мере необходимости в не только в гараже, но и в других помещениях. Она может устанавливаться как в горизонтальном, так и в вертикальном положении. Обе модели обладают высокой теплоотдачей, а отличаются друг от друга только наличием колосников и расположением дымоотводной трубы.
Материалы
Для сооружения буржуйки желательно использовать части от колёс легковых или грузовых автомашин малой грузоподъёмности. Диски от грузового многотоннажного автомобиля слишком массивные, буржуйка из них получится громоздкой и тяжёлой. В такой конструкции будет сложно обеспечить герметичность соединений при стыковке отдельных элементов.
Кроме самих дисков для сборки печи своими руками потребуются и несколько дополнительных материалов:
- пруты арматуры диаметром 20 — 24 мм;
- стальной уголок;
- листовой металл толщиной 4-5 мм;
- термостойкая краска;
- несколько болтов и гаек;
- труба диаметром 100 — 150 мм и толщиной стенки не менее 5 мм.
Инструменты
Комплект инструментов, необходимый для сооружения буржуйки из автомобильных дисков, должен состоять из:
- сварочного агрегата и электродов;
- болгарки (УШМ) с набором зачистных и отрезных дисков;
- дрели;
- газового резака;
- наждачной бумаги;
- кисти;
- кувалды;
- молотка;
- измерительных и разметочных приспособлений: мела или маркера, рулетки и линейки
Для защиты поверхности тела и глаз от вредных излучений сварочной дуги, искр и брызг работать нужно в специальном обмундировании, укомплектованном брезентовым костюмом и рукавицами, закрытыми ботинками, головным убором под щиток, щитком сварщика и очками.
Пошаговая инструкция
Схемы устройства разных моделей печей-буржуек из дисков автомобильных колес
Чертёж вертикальной модели буржуйки из 4-х колёсных дисков
При самостоятельном изготовлении печи из дисков нужно соблюдать следующую последовательность действий:
вырезать у всех четырёх дисков центральную часть болгаркой вместе со ступицами;
Этап 1
- изготовить из листовой стали две круглые пластины, диаметр которых должен соответствовать размеру дисков;
прорезать небольшой квадратный проём для поддувала на боковой поверхности, а из отделённой части металла изготовить дверку. Она надевается на приваренные к корпусу болты и закрепляется гайками. Для удобства пользования дверцу снабжают металлической ручкой и щеколдой;
Этап 2
стенки двух дисков сварить между собой. Дно нижнего диска закрыть металлической пластиной и приварить к ней ножки из металлического уголка или арматуры;
Этап 3
сварить между собой два оставшихся диска и закрыть верхнюю часть кругом из листовой стали;
Этап 4
вырезать проём для топки нижнем диске этой части печи и установить дверцу, аналогично поддувальной дверки;
Этап 5
Этап 7
- соединить все части корпуса в единую конструкцию;
установить колосник. Для этих целей внутри топочной камеры приварить направляющие из уголка и положить на неё заранее сваренную конструкцию из листовой стали по краям и арматуры посередине. Прутья арматуры нужно располагать так, чтобы расстояние между ними не превышало 2-х см, иначе мелкие дрова будут проваливаться;
Этап 8
Этап 9
вырезать на верхней поверхности прибора круглое отверстие под дымоотвод;
Этап 10
- при желании, вы можете организовать дымоход сбоку, чтобы можно было использовать верхнюю часть буржуйки как варочную поверхность, выглядеть это будет так:
Этап 10 (2)
опустить дымоотводную трубу в верхнее отверстие и заварить;
Этап 11
- зачистить все неровности и дефекты на поверхности устройства;
- покрасить готовый прибор термостойкой краской.
- буржуйка из колесных дисков – готова!
При изготовлении такой буржуйки нужно учитывать, что специальный состав сплава стали колёсных дисков не нормируется для сварочных работ. Поэтому при соединении дисков нужно выполнять следующие правила:
- за один раз допускается сварка только двух сопряжённых деталей, собирать сразу весь прибор запрещено;
- после того как образовался шов, детали со сваренными краями нужно оставить в покое примерно на 3 — 5 минут, чтобы произошло рассасывание остаточного внутреннего напряжения;
- на поверхности сварного шва должна отсутствовать какие-либо видимые дефекты: трещинки, брызги, раковинки или пузыри.
Печь из автомобильного диска
О некоторых нюансах изготовления печки из диска уже было сказано выше. Но хотелось бы добавить ещё несколько важных моментов:
- От пода печки или верхней поверхности колосниковой решётке, то есть мест, где разжигается твёрдое топливо, до свода агрегата, откуда угарные газы будут покидать топку, должно оставляться расстояние 40-50 см. Это при условии, что внутри печи будет сжигаться сухое топливо, кондиционное. Если печь разжигают бросовым топливом, то это расстояние придётся увеличить до 80 см. Причина – пиролизные газы, которые при соприкосновении с холодной поверхностью тут же сгорают, оставляя сажу. Такой нагар со временем снизит КПД отопительного прибора.
- Оптимально – если печка из дисков автомобиля будет укомплектована колосниковой решёткой. Во-первых, это формирование зольника, то есть места, куда будет падать зола от сгоревших дров или угля. Во-вторых, зольник будет дополнительно выполнять функции поддувала. Если песка изготавливается в виде горизонтальной конструкции, то колосниковую решётку в неё устанавливать нет смысла.
Печь из автомобильных дисков Источник i.ytimg.com Понятно, что печи могут выполнять разные функции. К примеру, это прибор для приготовления пищи. Или агрегат, который используется для обогрева помещений. И третий вариант, часто используемый дачниками – комбинированная модель, то есть и для варки, и для обогрева.
Специалисты же рекомендуют использовать автомобильные диски или для уличной печки, или для кострища. Для отопления оптимально устанавливать заводские приборы.
Часто встречающаяся конструкция – печь из дисков автомобиля для казана. Сама форма диска этому выбору способствует. Но и не только. К примеру, высокие борта создают надёжную защиту от ветра
Большая масса изделия – гарантия высокой устойчивости конструкции, что является немаловажной характеристикой
Но именно круглая форма печи создаёт равномерное распределение тепловой энергии на стенки круглого казана. К примеру, в квадратной форме топки из кирпича в углах происходит потеря тепла. Плюс, именно там в больших количествах собирается сажа. К тому же часто на дачах используют бросовое топливо: отходы пиломатериала, ветки деревьев, щепки и прочее. Такое топливо так себе, оно сырое и горит с выделением небольшого количества тепла. В кирпичных печах это чувствовалось бы, но не в печи из дисков автомобиля. Здесь все будет сгорать до конца, выделяя большое количество теплоты.
Печь из дисков автомобиля для казана Источник pp.userapi.com
Все это будет происходить именно так, если сама печь изготовлена правильно. Ведь её конструкция – это два диска, уложенных друг на друга и сваренных между собой. И если отверстие для дыма сделать сбоку, то, наверняка, весь дым будет идти по наименьшему сопротивлению – через верхнее технологическое отверстие. Отсюда же будет вырываться пламя огня. И даже если на это отверстие поставить казан, пища в нем подгорит быстро. В такой конструкции лучше готовить блюда, подвергающиеся томлению. Для этого же придётся разогревать агрегат несильно.
Но если надо пожарить что-то, то конструкцию печи придётся немного видоизменить. А точнее, внести незначительные изменения:
- сделать технологическое отверстие больше, чтобы казан его плотно не закрывал;
- дверцу топки сделать так, чтобы она, наоборот, плотно закрывалась.
Печь для казана из дисков хоть и считается неплохим вариантом, все е это не идеальная конструкция. Слишком много теплопотерь через стальные стенки. В этом плане кирпичная печка лучше.
А вот если требуется сделать барбекюшницу, то лучшей конструкции не найти. Все дело в том, что тепловая энергия открытого огня распределяется неравномерно при открытой верхней части печки. В середине температура всегда выше, чем у краёв диска. Поэтому, установив на колёсный диск решётку, можно готовить разные блюда одновременно. Здесь имеется в виду мясо. В центре получится прожаренный до хрустящей корочки кусок, у края вас ждёт мясо с кровью.
Барбекюшница из автомобильного диска Источник stroy-podskazka.ru
Но тут необходимо понимать, что для барбекюшницы лучше использовать диски с минимальным количеством технологических отверстий. К примеру, от Газели.
Кто-то пытается изготавливать печи без топочных дверец. Неудобный вариант, потому что дрова придётся забрасывать в топочную камеру через технологические отверстия в ступице. К тому же эта конструкция очень «прожорлива».
Из курса металловедения
Чем привлекательна печь изготовленная из бывших в употреблении колесных дисков автомобилей. Несколькими существенными позициями:
Печь для бани из дисков, как и иная другая является источником повышенной пожарной опасности, поэтому к ее изготовлению необходимо подойти с максимальной ответственностью
Перед тем как перейти к описанию технологии изготовления остановимся на очень важном и принципиальном моменте. Применении сварки
Для изготовления печи такого типа большая номенклатура инструмента не нужна.
Теперь непосредственно о сварке. При массовом производстве колесных дисков применяется метод горячей или холодной штамповки и свойства стали оптимизированы именно под эту технологию. Сталь имеет достаточную степень пластичности недоступную для сварного шва, поэтому при проведении сварных работ придерживаемся следующих правил:
- Строго соблюдаем пожарную безопасность при проведении огневых работ.
- За один подход свариваются только две сопряженные детали.
- Сила тока и скорость продвижения электрода сообразуются таким образом, чтобы получить максимально корректный и качественный шов. Пузыри, каверны, трещины, на брызги не допускаются.
- По окончании проводки шва, сопряжению дают остыть, после чего тщательно сбивают шлак и осматривают шов на наличие визуальных дефектов.
- Продолжение шва можно производить только после уравновешивания температуры шва и тела свариваемой детали с температурой близкой к окружающей среде.
- Возникшие внутренние напряжения шва и свариваемых деталей в производственных условиях снимаются отжигом, который в домашних условиях также можно произвести и о применении которого мы расскажем несколько ниже.
Предлагаем ознакомиться Закон о замене радиаторов отопления в квартире Еще одно очень немаловажное обстоятельство. Печь из дисков можно использовать только как простую пламенную печь на твердом топливе, в нашем случае дровяную
Современный рынок и технологии предоставляют достаточный выбор материалов для проведения сварочных работ. Несомненно, стоит использовать это обстоятельство и подобрать электроды с необходимыми или максимально близкими к необходимым параметрам.
| Размерность диска, ширина и диаметр, дюймов | Соответствующие габаритные размеры, в мм |
| 5×13 | 12,7×33,02 |
| 6×14 | 15,24×35,56 |
| 6,5×15 | 16,51×38,1 |
Учитывать габариты дисков при наборе печи очень важно. Небольшой пример
Правила конструирования пламенных печей работающих на дровах и твердом минеральном топливе предусматривает от колосника до пода должно быть не менее 600 мм. Это при условии использования сухого кондиционного топлива.
В случае использования сырых дров это расстояние должно быть увеличено до 800 мм. Это обстоятельство предупредит осаживание пиролизных газов на поде печи, что приведет к образованию сажевого налета, и как следствие, снижению КПД и повышению опасности неконтролируемого возгорания сажевого слоя. Зная ширину диска легко запроектировать необходимое количество сегментов для получения установленной высоты топочного пространства.
Этапы сборки
Приготовив все необходимое, можно приступать непосредственно к работе по сборке печки для бани из автомобильных дисков. Работа проходит в несколько этапов:
- Изготавливаем бак для подогрева воды. Для этого нужно приварить один обод к другому. К полученной емкости для воды нужно приварить дно из металлического листа. В дне вырезается дырка под трубу. Впоследствии трубу нужно будет вварить в отверстие так, чтобы крепеж был смещен на одну сторону. Кран для воды устанавливают сбоку колесных дисков. Сверху нужно прикрыть все крышкой из металла. Ее можно и приварить.
- После изготовления емкости для воды, нужно проверить ее герметичность. С этой целью нужно залить бак водой полностью и посмотреть, не проявятся ли капли воды. Места, где вода подтекает, нужно подварить, но только после того, как вся вода будет вылита с помощью крана. Когда бак пройдет тест на герметичность, его можно устанавливать в самой бане.
- Сооружаем каменку-топку. Оставшиеся два диска пригодятся для изготовления каменки и топки. При помощи сварочного аппарата нужно приварить между собой два диска от автомобиля. В результате появиться цилиндр полый внутри. В середину полученной конструкции устанавливают и приваривают решетку. На нее-то и будут в будущем располагаться камни. Получится замечательная каменка. Также нужно сделать дверцу на передней части двух сваренных между собой дисков. Для этого нужно проделать маленькое по размерам отверстие и прикрепить к нему дверцу.
- Делаем фундамент. Фундамент под печь должен быть надежным и объемным. Низ нужно сделать кирпичным и залить все это цементным раствором. Знающие люди рекомендуют делать армирование основания решетки из металлического сплава. Это нужно для улучшения жесткости.
- Изготавливаем кирпичную часть печки. После полного высыхания основания можно переходить к монтажу кирпичной части. Здесь пригодится раствор из глины. Красный кирпич отлично подойдет для верхнего слоя. Нужно смастерить полость поддувала, над которой в будущем будет прикреплен колосник и еще изготовить дверцы. Топка частично делается из кирпича. Дверцы будут приварены к топке.
- Прочное сооружение получится, если укрепить ее швеллерами, сделанными из металла. Их нужно закрепить под углом к верхней металлической площадке. Всю готовую конструкцию нужно соединить с кирпичами верхней части трубы.
Покраска
- Кремнийорганические — выдерживают до 600 градусов. Несмотря на термостойкость, больше пригодны для окраски деталей, не контактирующих с пламенем напрямую.
- Акриловые — хорошо контактируют с металлом и схватываются с ним. Выдерживают температуру поверхностей до 900 градусов, пригодны для нанесения на поверхности, контактирующие с пламенем или нагревающиеся до высоких температур. Наиболее удобны в аэрозольной форме.
- Сухие смеси — краски на силиконовой основе. Сложны в нанесении, больше подходят для промышленности.
Разберем процесс покраски акриловым красителем:
- очистить мангал от ржавчины или другого налета на поверхности (например, копоти);
- встряхивать баллон с краской примерно две минуты;
- с расстояния примерно 20 см распылить краску на поверхность в один или несколько слоев (каждый слой сохнет примерно 30 минут);
- после полного высыхания краски протапливать мангал в течение четверти часа.
Несколько советов:
- Окрашивать мангал лучше при отсутствии ветра.
- Окраске подлежит, в основном, наружная сторона мангала.
- Лучше вымыть и просушить поверхность после очистки.
Мангал из колесных дисков своими руками
Автомобильные колеса могут послужить отличным материалом для еще одного приспособления – мангала. Он получится легким, за счет чего его будет просто перенести. А также в такую печь из колесных дисков будет свободный доступ воздуха, поэтому вы быстро добьетесь нужной температуры.
Есть несколько способов сделать мангал самостоятельно. Самый простой – это положить диск на стальной лист. Вот вам обыкновенный мангал. Но такая конструкция имеет свои минусы:
- плоскость слишком низко поставлена;
- если мангал будет стоять на земле, то будет слабая тяга, из-за чего огонь может погаснуть;
- топочная камера небольших размеров.
Для нечастого использования такой самодельный мангал подойдет. Он легкий, поэтому его можно брать с собой на природу. Однако, своими руками можно сделать более надежный и удобный мангал.
Рабочий процесс
Для мангала понадобятся:
- два автомобильных диска;
- сварочный аппарат;
- болгарка;
- профильная труба 1 метр;
- болты и гайки;
- проволока.
Теперь можно начать изготовление.
Из первого диска с помощью болгарки или газового резака нужно вырезать крепежную площадку.
Далее, свариваем два диска по кругу, чтобы в самом низу мангала оказалась оставшаяся перегородка от первого диска.
Дверца
Следующий этап – дверца. Она нужна, чтобы было удобно подкладывать новое топливо, не убирая еду с мангала. А также с ее помощью будет легче поддерживать огонь.
Для начала нужно примерно определиться, где будет располагаться дверца. Обычно, отверстие для топлива делают на 2–3 см выше дна. Сделайте набросок на боковую поверхность конструкции, после чего вырежьте отверстие и зашлифуйте края выреза. С помощью болтов делаем петли на одной из сторон прямоугольного отверстия, чтобы дверца легко открывалась и закрывалась. К самой же дверце нужно приварить гайки, чтобы потом повесить ее на болты. Последний штрих – это ручка, которую вы можете приварить для удобства пользования дверцей.
Ножки
Какой же мангал без ножек. Обычно длина ножек около 60–80 см. Это и удобный вариант при приготовлении пищи и пожаробезопасный. Но можно выбрать другую, более подходящую вам длину. Для изготовления ножек понадобится профильная труба. Разрежьте ее на три равные части и приварите к корпусу мангала. Чтобы самодельная печь стояла устойчиво, ножки нужно разместить на одинаковом друг от друга расстоянии с упором в бортик и перегородку.
Ручки
Ручки для удобства перемещения конструкции, сделать которые можно с помощью толстой проволоки около 8 мм. Определите примерное их расположение, желательно по бокам от дверцы, далее приварите гайки, через которые проденьте ручки.
Удобные ручки
В отличие от других печей из колесных дисков, к днищу мангала не нужно приваривать металлический лист, он может помешать хорошей тяге. Лучше застелить дно сеткой из металла или же сделать решетку из проволок, чтобы получилось что-то наподобие нестандартного колосника.
Как видите, колесные диски, которые просто валялись без дела, могут очень пригодиться в хозяйстве. Порадуйте себя и своих близких блюдами на открытом огне, которые получатся изысканными и правильно приготовленными в печах из автомобильных дисков.
Оптимальный вариант изготовления «бочки» из дисков
Печка горизонтального типа ничем не отличается от банных каменок и буржуек, изготовленных из водопроводных труб большого диаметра или пропановых баллонов. Для изготовления самой простой печи из дисков необходимо подобрать три камазовских обода.
Два оставляют без изменений, третий подвергают дополнительной обрезке и удаляют фланцевую стенку. Проще говоря, необходимо вырезать кислородным резаком или мощной болгаркой дно диска, оставить один лишь обод. Внутри обода укладывают металлическую решетку колосников и приваривают к стенкам диска.
Торцы двух оставшихся колес заваривают толстолистовым металлом, толщиной не менее 5 мм. На один из дисков наваривают навесы и оборудуют дверцей, в нижней части оставляют отверстие для чистки зольника печки. Обычно для этих целей используют выдвижной лоток из металла или секторную задвижку. Печь для бани должна в обязательном порядке оборудоваться заслонкой для поддувала.
В третий диск врезают фланец для дымохода, после чего все три элемента укладывают стопкой на металлической подставке, выравнивают и проваривают стыки между кольцами. Наиболее ценным в данной конструкции является простота и легкость установки. Печку можно установить в бане безо всякого фундамента. Достаточно уложить на пол лист стали на теплоизоляционной подложке, и можно монтировать печь.
Такая схема идеально подойдет для установки в небольшой бане на даче. По завершению сезона конструкцию весом чуть более 100 кг можно увезти или убрать на хранение.
Особенности изготовления печи из дисков
Все детали печки перед сборкой необходимо зачистить механическим путем, без обжига, лучше всего пескоструйным аппаратом или щеткой с металлической щетиной. Металл корпуса достаточно толстый, 6-9 мм, поэтому линию сварки нужно будет разделать под углом в 60о.
Стык проваривается в три прохода, если есть возможность, то сварить печку из дисков лучше с помощью мощного трехфазного сварочника промышленной модели. Гаражным инвертором мощностью в 2,5 кВт качественно сварить металл для печи в баню невозможно. В этом случае корпус печи только прихватывается сварочными точками, а весь шов выполняется ацетиленовой горелкой. Только так можно сделать топку безопасной для использования в бане. Никакие замазки и затирки сваренных швов глиной или жидким стеклом не допускаются.
После сварки швы зачищаются, а корпус печи окрашивается термостойкой краской. Все печные конструкции из колесных дисков относят к очень горячим, после прогрева стенки способны обжигать даже на расстоянии до метра от поверхности. Поэтому после установки печи в бане нужно будет сделать съемный экран из алюминиевой фольги, наклеенной на оцинкованный лист.
Чем хороша банная печь из дисков
Странная, на первый взгляд, идея построить каменку из стальных колес на практике оборачивается достаточно приличной экономией средств и огромным ресурсом топки. Разумеется, при условии, что большая часть работ по строительству банной печи из колесных дисков выполнена своими руками. Но даже если наиболее ответственная часть работ будет выполнена профессиональным сварщиком, это лишь немногим увеличит затраты. И уж сумма, потраченная на сборку печки из колесных дисков для бани по собственному проекту, будет не сопоставима с 6-8 тыс. руб., в которые обойдется заводская буржуйка.
Если быть точным, то использование для изготовления печи запчастей от тяжелой автотехники с размером дисков более 19 дюймов дает серьезные преимущества, которых нет даже в заводских моделях буржуек:
- Огромная толщина стенки в разных моделях колес в 7-11 мм. Как следствие, печь для бани из колесных дисков получается более тяжелой и массивной, чем заводская стальная или чугунная конструкция. Колесная печка остывает за два часа, тогда как фирменные конструкции банных печей из стали толщиной 3-4 мм выхолаживаются за 50-60 мин.;
- Печка из дисков для бани не боится термических ударов, как в случае топок из чугунного литья, не прогорает и не деформируется из-за тепловых напряжений. При правильном обслуживании колесная топка способна прослужить в бане пару десятков лет без существенного снижения эффективности нагрева;
- Высокое качество штампованного металла. Диски после обработки обладают высокой прочностью и жесткостью, так что стальное кольцо обода, даже будучи разогретым докрасна, способно выдержать нагрузку под 2 тонны веса.
К сведению! Печь для бани из дисков грузового автомобиля обладает одним уникальным свойством. Для розжига и быстрого набора необходимого жара можно использовать в ограниченных количествах угольный квартирный брикет или мытый антрацит. Любые другие печи с закрытой топкой в бане топятся только дровами. После сгорания угольная зола выполняет функции теплового аккумулятора, поэтому одной закладки вполне хватает на 2-2,5 часа обогрева. За это время хозяева успевают и попариться, и стены-пол бани основательно высушить.
Из недостатков идеи использования колесных дисков для изготовления корпуса топки в бане можно вспомнить только не очень удобную форму венца, из-за которой возникают трудности со сборкой герметичных емкостей под нагрев воды. В отдельных случаях швы по линии стыка дисков приходится проварить автогеном или устанавливать промежуточный переходной поясок.
