Этапы устройства варочной конструкции
Фундамент из кирпича
- Устанавливается по уровню часть ванны (с ограничительным отверстием). На верхнюю поверхность ложится металлический рифлёный лист металла (8-12 см толщиной), и сверху накрывается чашой вниз второй частью разрезной ванны. Места соприкосновения этих элементом заранее обрабатываются огнестойким силиконом для каминов. Полученная конструкция, для удобства дальнейшей сборки, фиксируется струбцинами.
- В 6ти местах, симметрично, в местах соединения просверливаются сквозные отверстия для болтового крепежа. Болты затягиваются. Основной каркас готов.
- Нижнюю часть печи нужно оборудовать отводом сгоревших газов, для обеспечения тяги.
Есть 2 варианта:
- монтаж трубы сбоку конструкции. Для этого формируется отверстие для трубы, где она и крепиться с помощью сварки;
- труба проходит непосредственно через конструкцию. Для этого нужно перед сборкой озаботиться обустройством отверстий в рифлёном листе и верхней чаши.
Для обеспечения тяги трубу нужно делать 2-3 метра. Разность давлений позволить избежать обратной тяги при порывистом ветре. Верх дымохода следует оборудовать защитным колпаком от дождя.
Почти готово
- С лицевой стороны печку нужно оборудовать заслонками: топочной и дверкой духового шкафа. Это делается с помощью кирпичной кладки и (или) металлического листа.
- Нижняя часть печи обкладывается кирпичом, обналичивается или штукатурится. Варочная печь готова.
Для отопления
Этот тип печи из ванной ещё более простой. Для её строительства нужна лишь одна часть ванны.
Она устанавливается на первый ряд кирпича на подготовленном ранее фундаменте, обкладывается красным кирпичом, пустоты заполняются песком и (или) битым стеклом.
Чаша накрывается толстым рифлёным металлическим листом (10-12 мм) и закрепляется болтовым крепежом. Швы обрабатываются огнестойким силиконом или другим аналогичным герметиком. Чтобы избежать деформации листа от огня, его усиливают приваренными металлическими уголками.
Топочную камеру закрывают дверцей, отсек оборудуют зольником (сваривают из профильной трубы).
Обязательно дымовую трубу нужно оборудовать регулирующей заслонкой.
Для утилизации мусора
Специальной схемы для сжигания природного мусора из ванной нет. Для этой цели подойдёт как варочная, так и отопительная конструкция. Главным условием для ускоренного сжигания мусора будет обеспечение повышенной тяги в печной конструкции. Для этого можно временно нарастить дымовую трубу, — чем больше разность давления, тем более быстро будет происходить сжигание.
Дёшево и сердито
Оформление внешнего фасада
Внешнее оформление печи зависит от желаний владельца. Кладку можно оштукатурить и покрасить, на нее наносятся различные декоративные мозаики, природный камень. Украшение конструкции не всегда обязательно – печь из ванной всегда будет выглядеть удивительным сооружением на участке.
Строительство печи из старой чугунной ванной – мероприятие, требующее наличия оборудования и некоторых навыков в проведении монтажных работ. Но сооружение печи стоит того – она имеет отличную конструкцию и прослужит своему хозяину долгие годы, удивляя кулинарными изысками и украшая усадьбу.
Сборка печки
Нижняя часть ванны устанавливается на фундамент, где крепится цементным раствором. Можно под нее установить подпорки, можно сделать стяжки из металлических деталей. Основное требование – это устойчивое положение будущей печки.
Теперь ее кромки обрабатываются огнестойким герметиком, сверху укладывается подготовленный металлический лист. Отверстия для крепления должны совпасть. Сверху наносится еще слой герметика. Устанавливается поверх вторая часть чугунного изделия. Теперь все части между собой скрепляются болтами и зайками.
Сборка печки из чугунной ванны
Обратите внимание на то, каким способом будет устанавливаться дымоход. Если он будет проходить через лист и верхнюю половинку чугунной ванны, то трубу надо сначала приварить к листу, а уже затем надевать на ее верхнюю часть
Монтажная схема
Остается лишь установить в печь колосниковую решетку. А затем переходить к облицовочным работам. Облицовку лучше всего проводить со всех сторон чугунного сооружения, кладка производится в полкирпича с перевязью. При этом надо учитывать, что с фасадной стороны придется устанавливать дверцы для топки и поддувала. Для них придется в кирпичную кладку заложить металлические закладные изделия, к примеру, уголок, к которым дверцы будут впоследствии приварены.
Теплоизоляция верхней части
Далее производится утепление верхней части печки.
- Готовится глиняный раствор с песком в соотношении 1:3. Чтобы футеровка не трескалась в него можно немного добавить извести или соли.
- На печку натягивается сетка рабица с размерами ячеек 15-20 мм. Она будет выполнять функции армирующего каркаса. Крепится сетка к кирпичной кладке.
- Наносится раствор толщиною 70 мм. Можно наносить его в два слоя.
Дверцы для чугунной печки
Варочное отделение надо будет в процессе эксплуатации закрывать. Поэтому под размеры и форму проема надо из металлического листа вырезать заслонку, к которой приваривается ручка для удобства. Можно вместо заслонки продумать установку дверец, как показано на фото выше.
В принципе, печь из старой чугунной ванны готова. Ее надо обязательно протопить, чтобы все использованные материалы просохли и прокалились. Минимум затрат – максимум функциональности. Плюс, неплохой элемент ландшафтного дизайна.
Этап №2: резка чугунной купели
Сразу хочу предупредить, что данный процесс очень трудоёмкий, требующий огромного терпения и осторожности, так как во время его выполнения можно и инструмент сломать, и диск порвать, в результате чего велика вероятность получения тяжёлых травм находящимися поблизости людьми. Схематическая инструкция распилки чугунной ванны
Схематическая инструкция распилки чугунной ванны
- Для начала уложил ванну на землю вверх дном для удобства выполнения дальнейших операций;
- Строго посередине провёл маркером ровную линию, намечая место разреза;
Линия разреза должна проходить строго посередине
- Далее строго по нанесённой разметке аккуратно произвёл с помощью болгарки разрез эмалированного слоя, глубина которого, как правило, составляет от 1,5 до 2,5 мм. Если же вы сразу начнёте пилить сам чугун, то на покрывающей его эмали образуются сколы;
Схема резки эмалированного слоя
- Теперь перешёл к распилу самой купели и делал это не торопясь, регулярно предоставляя инструменту отдых. Поверьте, цена спешки здесь может оказаться очень высокой, сэкономленные 20-30 минут не заменят вам спаленную болгарку.
Предлагаем ознакомиться Чем можно покрыть вагонку в бане
Этап №2: монтажные работы
Теперь пришло время из старой своими руками разрезанной ванны собрать настоящую печь. Эту часть работ я в свою очередь условно разделю на три фазы:
Закладка фундамента
Выше я уже упоминал о том, что чугунная купель очень-очень тяжёлая, так вот сооружаемая конструкция будет ещё тяжелее. Следовательно, без надёжного основания у неё будут постоянно происходить усадочные процессы, которые приведут к деформации корпуса, что абсолютно неприемлемо. Поэтому сборку я начал с заливки надёжного фундамента:
- Вырыл своими руками с помощью лопаты котлован
площадью, немного превосходящей будущую печь, и глубиной 300 мм;
- Затем засыпал дно десятисантиметровым слоем песка, перемешанного со щебнем;
- По периметру выставил опалубку из досок
; - Внутри установил арматуру;
- Замешал бетонный раствор
из гравия, песка и цемента в пропорциях 5:3:1;
- Заполнил получившейся смесью подготовленное углубление.
По-хорошему фундамент залить стоит ещё задолго даже до демонтажа старой ванны, так как ему потребуется время на схватывание. Но у меня этот момент вышел непродуманным, и поэтому в моей деятельности, направленной на изготовление печи, произошёл перерыв.
Сборка печи
По мере твердения фундамента я перешёл к сборке двух половинок ванны в нечто более практичное и функциональное:
- Вырезал из подготовленного металла лист
, который сможет полностью перекрыть собой пол купели;
- Проделал ближе к задней стенке будущей конструкции отверстие и приварил к нему полуметровый кусок заготовленной трубы;
- Одну из половинок резервуара установил на фундамент;
- Затем нанёс на её края жаростойкий герметик
, используя монтажный пистолет, и сверху расположил собранный лист с частью вмонтированного дымохода;
- Далее взялся за проделывание отверстия под дымоход
во второй половинке чугунной ёмкости. Здесь работа выдалась более тяжёлой, чем аналогичные манипуляции со стальным полотном, поэтому опишу их более подробно:
- Нанёс разметку в соответствие с сечением дымоходной трубы вокруг слива. Конечно же, её нужно отмечать в первую очередь там, где будет проходить , просто я изначально для большего удобства подстраивал все элементы конструкции так, чтобы эти точки совпали;
- Просверлил по намеченному контуру множество отверстий;
- Аккуратно, снова-таки, не спеша дорезал оставшиеся перемычки болгаркой;
- Края получившегося проёма тщательно обработал напильником, доведя до нужного состояния;
- Нанёс герметик по периметру листа, закрывающего уже установленную часть печи, и, надев на трубу вторую половину ванны, закрыл ею конструкцию;
- Верх дымохода нарастил до метровой высоты;
- Выступающие по периметру бортики, включающие и стальную прослойку промежуточного листа, просверлил с помощью дрели
сверлом, диаметр которого равен 10 мм;
- В получившиеся отверстия продел соответствующие им болты
, а сверху накрутил на них гайки с шайбами. Крепко затянул каждое соединение;
- Для нижнего топочного отсека подобрал колосниковую решётку
таким образом, чтобы она плотно стала между стенок, и до дна при этом оставалось ещё 150 мм. Если же у вас будут проблемы с объектом подходящего размера, то приварите по бокам металлические уголки;
Оформление периметра и фасада
В том состоянии, которое у печи имелось после окончания её сборки, она отдавала слишком много тепловой энергии окружающей среде, выглядела не эстетично и представляла собой несколько шаткую конструкцию. Поэтому я сделал следующее:
- Замешал раствор из цемента и песка
, используя соотношение один к трём. Использовал для этого дрель в тандеме со специальной насадкой в виде венчика;
- Возвёл сзади и по бокам печи кирпичные стенки
. Кирпич обладает низкой теплопроводностью, следовательно, теперь большее количество тепла будет идти вверх к готовящимся блюдам;
- Для фасада же я выпилил болгаркой фигурные под контуры половинок купели металлические листы
. Затем:
- В полотне, предназначенном для нижней топочной части вырезал небольшое отверстие, как раз такое, чтобы в него свободно проходили заготовленные дрова, и установил дверку;
- В полотне, предназначенном для верхней варочной части вырезал своеобразный полумесяц, который закрыл лишь края камеры, а из остальной части сделал две открывающиеся в разные стороны створки;
- Монтаж обоих изделий произвёл с помощью уголков, дрели и болтов.
В качестве альтернативы можно и фасадную сторону до уровня варочной камеры обложить кирпичом. Только при этом тогда необходимо вмонтировать в кладку дверки для поддувала и топки. Верхний же отсек тогда закрывается просто большой стальной заслонкой с ручкой.
Плюсы применения чугуна
Чугун – сам по себе замечательный материал. Он очень прочен, хоть и немного хрупковат, обладает отличной теплопроводностью и свойством сохранять тепло. Именно поэтому его так охотно использовали в производстве ванн, батарей и других отопительных изделий. Поэтому нет ничего удивительного в том, что наши граждане, отличающиеся находчивостью, стали изготавливать из ванн различные печные устройства, — благо, что и форма для этого подходящая.
Бывает и такой чугун
Преимущества чугуна для печных изделий:
- безопасен для жизни и здоровья человека, — этот материал при нагревании не выделяет опасных для человеческого организма химических соединений;
- устойчив к высоким перепадам температур, — это позволяет изделиям из этого материала быть долговечными, особенно в условиях агрессивной внешней среды;
- повышенная теплоотдача позволяет быстрее нагревать помещение;
- повышенная прочность, которая превосходит количественные характеристики других металлических печных изделий;
- использование этого материала позволяет обеспечить пожарную безопасность.
Недостатки, связанные с устойчивостью к резкому механическому воздействию и некоторую подверженность к коррозии, при правильной эксплуатации легко нивелировать. Потому в целом можно утверждать, что чугун – один из наилучших материалов для изготовления печей, как целиком, так и для использования его в качестве отдельных элементов: зольников, заслонок, варочных плит и т.д.
Печь № 3
Третий вариант печи зачастую используют в качестве садового барбекю и для приготовления пищи в летнее время. Если верхнюю камеру заполнить камнями, то такая конструкция заменит традиционную печь в небольшой бане, поэтому не обойдём стороной и эту модель.
- Выливается фундамент под печь.
- Ванна распиливается на две одинаковые составляющие.
- На фундамент выставляются опоры, если хотите чтобы печь была повыше.
- Устанавливается первая половина ванны. Сверху укладывается лист металла толщиной не менее 5 мм, который полностью перекроет верхнее и нижнее отделение и послужит варочной поверхностью.
Строительство печи-мангала из чугунной ванны
- В лист врезаем дымоходную трубу и привариваем по контуру сваркой.
- Устанавливаем сверху вторую половину днищем вверх, предварительно вырезав отверстие под дымоход.
- Металлический лист и половинки чугунного девайса склеиваем высокотемпературным герметиком. Это исключит попадание дыма в верхнюю камеру.
- Зажимаем струбцинами обе части и высверливаем по контуру отверстия под болты 10 мм. Скрепляем обе части ванны и металлический лист.
- Выкладываем кирпичный постамент под печь из трёх стенок.
- Колосниковая решётка устанавливается в 15 см от низа топочной камеры. Если размер решётки мал, то приваривают два уголка для его установки.
- Фасадную часть закрывают листом металла или кирпичной кладкой с установкой дверцы напротив топочной и поддувальной камер.

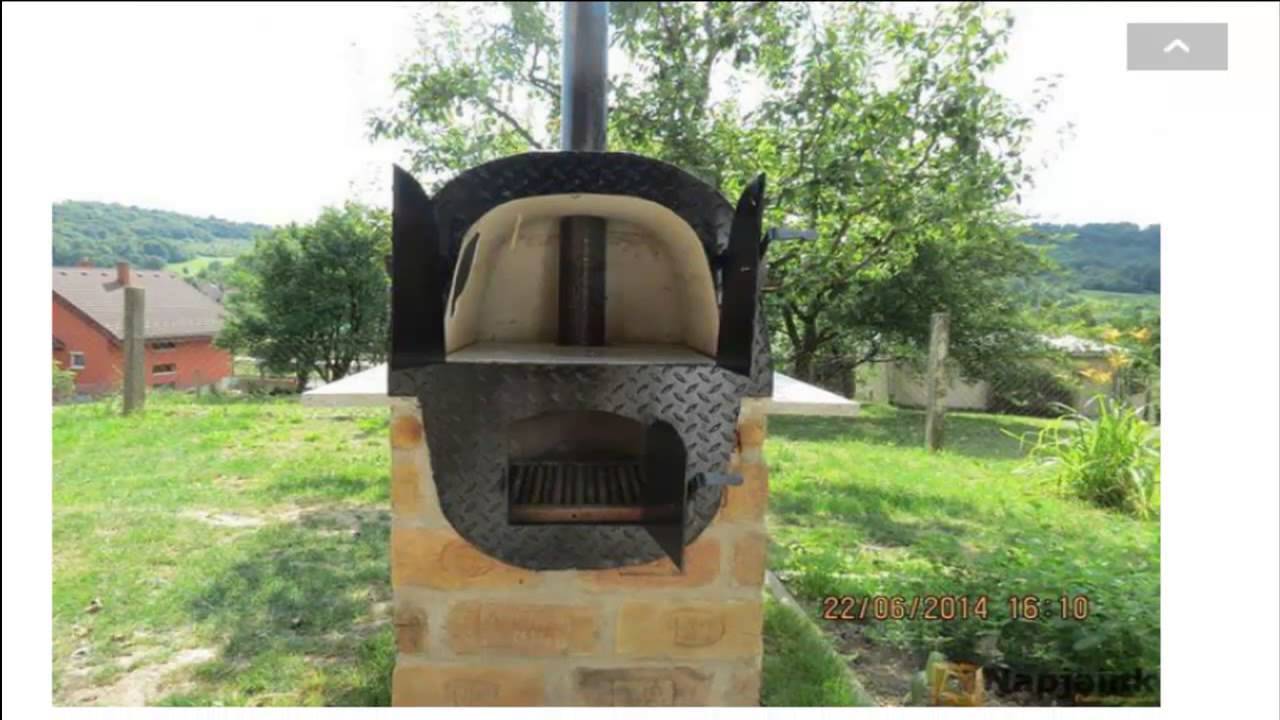

Готовое изделие из чугунной ванны и листового металла
- По размеру верхней камеры делается металлическая заслонка. В таком виде камеру можно использовать как духовой шкаф.
- Теперь осталось придать изделию благородный вид: облицевать кирпич плиткой или штукатуркой.
Подобные нестандартные конструкции просты в изготовлении и требует минимальных финансовых затрат. Отслужившая своё вещь получит вторую жизнь, а вы получите удобную и практичную печь, которая прослужит вам верой и правдой долгие годы. опубликовано econet.ru
Изготовление: пошаговая инструкция
Как сделать печь из старой чугунной ванны своими руками? Начнем с фундамента.
Фундамент
Делаем разметку фундамента. С помощью лопаты вырываем яму глубиной 50 см. Засыпаем ее слоями песка и щебня, утрамбовываем. Накрываем «подушку» полиэтиленом, изолируя песчано-гравийный слой. Сооружаем общую опалубку и заливаем цемент на высоту 30 см.
В финале делаем армирование свободного объёма раствором цемента и песка (1:3). Фундамент должен постоять сутки, чтобы все затвердело.
Конструкция печи
Разрезаем ванну поперек. Движения должны быть плавными и осторожными, так как чугун хрупкий, а разрезать нужно ровно пополам. Одну часть ванны переворачиваем на спину (так, как ее использовали ранее). На нее нужно установить чугунную плиту, которая отделяет топливный отсек от пищевого. Он будет располагаться между двумя половинами ванн. В чугунной плите нужно сделать отверстие для дымохода, подходящее по характеристикам под диаметр трубы, которая и будет образовывать дымоход.
Фиксируем чугунную плиту и половины ванны, просверливая 4 дырки для болтов (10 см) и насаживая все части печки на болты. Швы проходим герметиком.
Дымоход (трубу) к этой конструкции присоединяем с помощью сварки. Теперь заготовку нужно установить на кирпичи, выравнивая конструкцию. Под топливным отсеком должен быть еще один маленький отдел — для поддувала. Подготавливаем чугун к сварке с помощью нагревания (заготовку лучше протопить с помощью дров, и процесс будет идти легче).
В финале сооружаем дверцы для каждого отсека. Также желательно сделать отверстие и дверцу в дымоходе.
Обкладываем печь кирпичом, чтобы сделать не только функциональной, но и красивой.
Этап №2: резка чугунной купели
Сразу хочу предупредить, что данный процесс очень трудоёмкий, требующий огромного терпения и осторожности, так как во время его выполнения можно и инструмент сломать, и диск порвать, в результате чего велика вероятность получения тяжёлых травм находящимися поблизости людьми. Схематическая инструкция распилки чугунной ванны
Схематическая инструкция распилки чугунной ванны
Схематическая инструкция распилки чугунной ванны
- Для начала уложил ванну на землю вверх дном для удобства выполнения дальнейших операций;
- Строго посередине провёл маркером ровную линию, намечая место разреза;
Линия разреза должна проходить строго посередине
- Далее строго по нанесённой разметке аккуратно произвёл с помощью болгарки разрез эмалированного слоя, глубина которого, как правило, составляет от 1,5 до 2,5 мм. Если же вы сразу начнёте пилить сам чугун, то на покрывающей его эмали образуются сколы;
Схема резки эмалированного слоя
- Теперь перешёл к распилу самой купели и делал это не торопясь, регулярно предоставляя инструменту отдых. Поверьте, цена спешки здесь может оказаться очень высокой, сэкономленные 20-30 минут не заменят вам спаленную болгарку.
Предлагаем ознакомиться Чем можно покрыть вагонку в бане
Чугунные печи: оценим преимущества
Почему самодельная чугунная печь (в нашем случае печка из чугунной ванны) столь выгодна? Чугун относится к числу наилучших материалов для этой цели, однако печи из чугуна, изготовленные заводским способом, стоят довольно дорого. Популярность этот материал приобрёл благодаря прочности, хотя он и хрупкий. Кроме того, он отличается стойкостью к воздействию критично высоких температур и неприхотливостью при эксплуатации.
Современные чугунные печи пользуются особой популярностью
Сравнивая чугунную и кирпичную печи, скажем, что теплопроводность гораздо лучше у первой. А поскольку в бане высокую температуру поддерживают не постоянно, материал не должен отличаться чувствительностью к температурным перепадам.
В зимнее время баню на дачном участке обычно не топят, из-за чего кирпич иногда начинает крошиться, чугуну же подобные проблемы неведомы. Что касается пожарной безопасности, то абсолютно не опасна только новая печь из кирпича. У старого изделия искры могут прорываться через трещины.
В целях повышения эстетики печь из чугунной ванны, сделанную своими руками, лучше всего обложить кирпичом. При повреждении некоторых блоков их легко можно заменить.
С чугуном серьёзно конкурирует сталь. По скорости прогрева и прочности печи из стали не уступают чугунным, однако срок службы первых существенно меньше. Пожалуй, основным слабым местом стальных печей является их подверженность коррозии. У чугуна эта проблема не столь выражена.
Изготовив печь из чугунной ванны, вы станете владельцем удобного и надёжного устройства, отлично функционирующего в любых условиях. Из такой ванны можно также сделать весьма оригинальный камин для дачи. Он особенно подойдёт тем, кто сейчас выполняет кладку загородного дома, поскольку камин как бы «утапливается» в кирпичную стену, а это даёт возможность использовать пространство с максимальной пользой.
Видео: Универсальная чудо-печка из чугунной ванны
Оценив все преимущества чугуна (например, по сравнению со сталью) и относительную простоту изготовления бани из чугунной ванны, отметим, что самостоятельно сделать баню из этого материала очень выгодно. Так что, при желании сделать своими руками печь из старой ванны закупайте недостающий материал, берите в руки инструменты и приступайте!
Время, когда старая ванна сгодилась бы только для сбора воды на полив, прошло. Открытие строительных гипермаркетов по всей стране обеспечило доступность инструментов и отделочных материалов.
Оказалось, что ванна — не просто предмет, который навеки должен остаться таким, как он есть, а незаменимый материал для изготовления печей, мангалов, каминов и других изобретательских решений. Рассмотрим самые интересные варианты.
Идея о том, что отслужившие чугунные чаши как нельзя лучше подходят для изготовления печей и жаровен, быстро распространилась среди народных умельцев. Причины обусловлены совокупными свойствами материала:
- быстрое прогревание чугуна и длительное удержание им тепла, в отличие от стали;
- долговечное эмалевое покрытие, спекавшееся во время нанесения, при температуре 800°C;
- высокая износоустойчивость сплава даже при перепадах температур.
Именно этими свойствами известна любимая многими кулинарами чугунная посуда. Мясо, пироги, овощи в горшочках, приготовленные в такой русской печи, всегда будут равномерно протомлены, пропечены и долго останутся горячими. А использование её несколько модернизированной конструкции для бани — поможет сэкономить несколько десятков тысяч рублей.
Инструкция
Ниже приведена пошаговая инструкция изготовления:
ШАГ 1.Сперва необходимо распилить вашу чугунную купель пополам с помощью болгарки. Для этого нанесите разметку на ванну, используя строительный маркер или карандаш. Желательно, что бы рез происходил с неэмалированной стороны. Так же, необходимо организовать под половинками чаши подпорку, например, из кирпича. Это защитит вас от закусывания диска.
Резка чугуна — дело довольно долгое и трудоёмкое, поэтому работу периодически нужно останавливать и давать инструменту остыть. Следует вести диск медленно и плавно по линии реза.
Строительство печки своими руками
Когда все предварительные работы сделаны, можно приступать непосредственно к строительству самой печи.
Фундамент
Конструкция печи довольно тяжелая, поэтому без фундамента не обойтись. Он не позволит прибору давать усадку и деформироваться.
Для не тяжелой по весу конструкции, фундамент может быть кирпичным. Для более весомой делается наливной — глубиной до 50 см. Чтобы печь находилась на удобном уровне, в фундамент бетонируют опоры нужной высоты.
Дальнейшие работы проводятся после полного высыхания фундамента.
Сборка конструкции: фото
- Половина ванны, которая отведена под нижнюю топочную часть печи, промазывается герметиком, сверху покрывается предварительно вырезанным листом железа с вваренным дымоходом. Можно в этот лист вставить чугунную варочную плиту.
Фото 1. Чугунную ванну, аккуратно распиленную пополам, подготавливают к наложению герметика.
- Сверху конструкция покрывается второй половиной ванны, дном вверх, пропуская дымоходную трубу в заранее вырезанное отверстие. Края, соприкасающиеся с металлическим листом, тоже промазываются герметиком.
- Обе половины ванны и лист между ними скрепляются между собой болтами.
Фото 2. Соединенные половины ванны образуют корпус печи: топочную камеру и отсек для приготовления пищи.
- Готовая конструкция крепится на опоры в фундаменте и обкладывается кирпичом. Кладка может быть только сзади и по бокам или же со всех сторон.
- В нижнюю часть — топочную камеру — устанавливается колосниковая решетка.
Фото 3. Печь, собранная из двух половин ванны, почти готова. Остается приладить дверцы.
Если конструкция печи предусматривает закрытые кирпичной кладкой топку и поддувало, то при работе сразу монтируются дверцы: для поддувала в нижней части, для топки — чуть выше, напротив колосников.
Важно! Ручка заслонки или дверцы должна быть деревянной во избежание ожогов. Стенка выкладывается до места соединения краев ванны друг с другом
Кирпичи должны плотно прилегать ко всем краям печи
Стенка выкладывается до места соединения краев ванны друг с другом. Кирпичи должны плотно прилегать ко всем краям печи.
Для верхнего отсека печки предусматривается заслонка либо дверцы. В плотно закрывающейся части можно не только готовить любые блюда, но и даже выпекать хлеб.
Утепление варочной камеры
Верхняя половина затягивается сеткой-рабицей, закидывается раствором из 1 части глины и 2 частей песка, толщиной до 7 см и выравнивается. Можно задекорировать верх диким камнем, кусочками жаропрочной плитки или просто побелить.
Заключительный этап
Вот и все — печь готова, ею уже можно пользоваться. Но многие стараются придать ей более современный вид, для чего черновые работы скрывают красивой кладкой кирпича, облицовывают диким камнем или декоративной плиткой.
Фото 4. Готовая побеленная чугунная печь из ванны, установленная в саду на кирпичном основании.
Возможные сложности при работе
Проблемы при сооружении садовой печи могут возникнуть на подготовительном этапе при разрезании старой чугунной ванны.
Совет. Работы проводятся в очках и плотной одежде, закрывающей тело.
Резать ее нужно аккуратно, не спеша. Сначала по линии разметки рассекается слой эмали для предотвращения образования сколов. Потом под углом режут чугун, делая небольшие прорези, и не позволяя болгарке перегреваться. Для предотвращения зажатия диска половинками ванны, место разреза распирают деревянной палкой или кирпичом.
