Обогрев деревянного дома с минимальными затратами
Использование инфракрасных обогревателей, принцип работы которых основан на современных научных разработках, считается экономным вариантом.
Инфракрасные обогреватели
Инфракрасные обогреватели работают от электричества. Во время работы выделяют инфракрасные лучи, нагревающие поверхность, на которую попадают. Таким образом, тепло, выделяемое от пола и предметов интерьера, распределяется равномерно, обеспечивая комфорт для проживания человека.
Производятся инфракрасные обогреватели в потолочном, настенном и напольном исполнении, мощность устройств бывает от 20 Вт до 2 кВт. Для поддержания постоянной температуры в прогреваемом помещении модели оснащаются термодатчиками, некоторые работают от пультов дистанционного управления.
Фото 3. Инфракрасный обогреватель, установленный на потолке в деревянном доме. Устройство хорошо прогревает помещение.
Установка
Установка инфракрасных обогревателей несложна и может быть выполнена самостоятельно. Потолочные модели закрепляются специальными кронштейнами или встраиваются в систему подвесного потолка. Настенные просто развешиваются по периметру помещения.
Важно! При наличии в квартире маленьких детей нагреватели устанавливают на недоступной высоте. Преимущества инфракрасного обогрева:. Преимущества инфракрасного обогрева:
Преимущества инфракрасного обогрева:
- За счет высокого КПД ИК-обогреватели экономичны;
- пожаробезопасность;
- возможность быстрого прогрева помещения;
- автоматика позволяет выставить и поддерживать необходимую температуру.
Недостатки инфракрасного обогрева:
для обеспечения бесперебойной работы системы необходимо стабильное напряжение электросети.
Система обеспечения теплом (теплоснабжение)
Первое, на что нужно обратить внимание при подборе, – это вид теплоснабжения дома. Возможны следующие тепловые схемы:. Возможны следующие тепловые схемы:
Возможны следующие тепловые схемы:
- От централизованного источника теплоты – если вы не планируете выезжать далеко за город или строитесь в пределах коттеджного поселка, то можно воспользоваться существующей теплосетью ТЭЦ или котельной, которая обеспечивает теплом близлежащие дома.
- От местного источника теплоты (автономное теплоснабжение) – теплоснабжение происходит от собственной котельной. Этот способ применяется, если трубопроводы тепловой сети находятся далеко.
Основные плюсы и минусы схем теплоснабжения.
| Теплоснабжение | Достоинства | Недостатки |
| Централизованное | Не нужна котельная (нет затрат на котел, насос, водоподогреватель), экологичность | Зависимость от источника тепла, затраты на прокладку теплотрассы |
| Автономное | Включение, отключение и регулирование системы по своему желанию, независимость от сезонной работы ТЭЦ/котельной | Нужна котельная (все оборудование в котельной), дымоход, склад для топлива, выбросы в атмосферу |
Более подробно о системах теплоснабжения я рассказываю в нижеприведенном видео.
Однотрубная система
Отопительная система может иметь разное количество контуров, наибольшее распространение имеет однотрубный вариант. Однотрубная система обеспечивает поднятие горячей воды благодаря разнице в массе и плотности с более холодной частью теплоносителя.
Однотрубная система
Такой вариант лучше всего применять для небольших домов, так как при естественной циркуляции разница в температуре на разных этажах будет ощущаться. Хорошим методом уйти от этого недостатка станет применение циркуляционного насоса. Стоит рассчитать все траты, чтобы понять, будет ли такой вариант обладать действительно подходящей эффективностью.
Однотрубная система
Однотрубная схема подключения
Сейчас разберем вариант монтажа однотрубной системы отопления в двухэтажном деревянном доме. Однако сразу стоит отметить тот факт, что ее использование имеет не только преимущества, но и недостатки. Итак, что касается недостатков, то нижние радиаторы имеют свойство нагреваться меньше. Это приведет к тому, что на каждом этаже температура воздуха будет разной. Такая система значительно сэкономит стройматериалы. А для того чтобы сделать температуру в каждом отапливаемом помещении одинаковой, достаточно просто добавить секции на радиатор. Насос способен увеличить циркуляцию, если смонтировать его на входе с холодной водой.
Разновидности отопительных систем
Прежде всего, дом может обогреваться при помощи автономной конструкции с принудительной или же гравитационной (естественной) циркуляцией теплоносителя. Каждый из этих способов имеет свои преимущества и недостатки. К тому же есть ситуации, когда лучше использовать ту или иную разновидность.
Преимущества и недостатки естественной циркуляции
Гравитационная перекачка целиком основана на законах физики. Если говорить точнее, то тепловой носитель движется по трубопроводу за счет разницы веса между охлажденной и нагретой водой.
Горячая жидкость имеет значительно больший объем, но намного меньшую массу. Соответственно, она поднимается по стояку вверх, движется дальше по трубам, которые проложены под уклоном, и закачивается в радиаторы отопления, где охлаждается.
Перед тем как делать окончательный выбор в пользу определенного типа циркуляции жидкости в системе, нужно рассмотреть плюсы и минусы каждого из вариантов отопления
В список преимуществ такого решения следует включить простоту монтажа. Система с естественной циркуляцией намного дольше служит и отличается стабильностью. При этом отсутствие насоса позволяет избавиться от лишнего шума и обеспечить независимость от наличия электроэнергии.
Что касается недостатков, то такого рода решение может использоваться только при отоплении небольшого по площади дома. К тому же система нуждается в прокладке труб большого диаметра, что значительно увеличивает затраты на организацию системы обогрева дома.
При выборе естественной циркуляции нужно ответственно подходить к монтажу — ошибки приведут к серьезному уменьшению скорости перекачки теплового носителя
Отличительные черты насосных систем
Чтобы вода по трубам двигалась быстрее, в систему обогрева врезается циркуляционный насос. С его помощью можно перемещать носитель практически без потерь температуры. Как результат, деревянная постройка прогревается значительно быстрее, что экономит немалую часть топлива.
Главное преимущество принудительной циркуляции заключается в том, что площадь обогреваемого дома может быть практически неограниченной. При этом хозяину предоставляется возможность контролировать количество тепла и скорость работы насоса. Минусами такого решения является зависимость системы от наличия электроэнергии и высокая шумность оборудования.
При установке насоса отопления можно использовать трубы небольшого диаметра. Это позволяет сэкономить на покупке сантехнической арматуры
Если у вас двухэтажный дом
Сегодня схемы водяного отопления двухэтажного дома бывают самыми различными. Это может быть и коллекторная система, и двухтрубная разводка. Однотрубную разводку (такую, при которой радиаторы соединены последовательно) сегодня уже реже используют как схемы водяного отопления одноэтажного дома, так и двухэтажного.
К каждому прибору отопления идет две трубы – для подачи и отведения воды. Специалисты советуют поступить таким образом: перед каждым радиатором поставить регулировочный клапан.
Коллекторная схема в двухэтажном доме – это достаточно дорогое удовольствие. Водяное отопление двухэтажного дома с такой системой, несмотря на это, также популярно. Ведь здесь преимущество на лицо – монтаж трубопровода скрыт, поэтому интерьер не портится. В данном случае котел ставится на первом этаже, расширительный бак – на втором. Трубопровод располагается под полом, потолком или подоконниками, поэтому есть отличная возможность его скрыть.
Коллекторная система является очень эффективной еще и потому, что здесь на каждый радиатор ставится регулирующий кран. Это очень удобно, так как в зависимости от ваших потребностей можно установить собственный климат.
Коллекторная система отопления двухэтажного дома
Схемы водяного отопления деревянного дома
Отопительные системы могут быть с естественной (самотечные) или принудительной циркуляцией рабочей среды. В первом случае учитываются законы гравитации и разность температур нагретого и охлажденного теплоносителя. Во втором – жидкость двигается за счет давления, нагнетаемого специальным циркуляционном насосом. Для доставки тепла к обогревательным приборам применяются схемы с однотрубной или двухтрубной разводкой.
Однотрубная отопительная система
Чтобы лучше понять эффективность и принцип работы однотрубной отопительной системы, рассмотрим ее установку на примере деревянного дома в несколько этажей. Сразу уточним, что наличие единственного контура предусматривает подъем горячей воды в высшую точку системы за счет меньшей плотности и массы по сравнению с остывшей жидкостью. Тем самым обеспечивается начальный импульс для самотека. Перемещаясь по магистрали, теплоноситель последовательно проходит отопительные приборы, отдавая каждому часть накопленного тепла. Сразу заметно неравномерное распределение тепловой энергии между верхними и нижними этажами. Для небольшого одноэтажного деревянного дома эта разница несущественна, но для просторных и высоких строений имеет ключевое значение. Выровнять температурные показатели позволит увеличенное число секций на дальних от котла радиаторах.
Схема однотрубной отопительной системы
Чтобы остывшая рабочая среда смогла самотеком снова попасть в теплообменник для нагрева, теплогенератор необходимо размещать ниже уровня радиаторов. Применение циркуляционного насоса позволяет нивелировать это требование и делает отопление в частном доме намного эффективней благодаря ускоренному движению рабочей среды.
В упрощенном виде монтаж однотрубной системы отопления можно описать так:
- установка котла;
- монтаж расширительного бака и радиаторов;
- прокладка трубной магистрали;
- установка циркуляционного насоса (при необходимости);
- подключение коммуникаций к приборам;
- установка радиаторных вентилей.
Чтобы улучшить показатели работы однотрубного обогрева, применяются специальные перемычки – байпасы, позволяющие перенаправить и перераспределить поток теплоносителя по стояку.
Двухтрубная система отопления
Двухтрубная отопительная система
Двухтрубная отопительная система намного эффективней благодаря одновременному поступлению нагретого теплоносителя в радиаторы по отдельной магистрали. Пройдя по секциям одного отопительного прибора, рабочая среда сразу попадает в обратку и возвращается в котел.
Кроме равномерного нагрева всех радиаторов, еще одним важным преимуществом двухтрубного обогрева является его вариативность. Можно легко добавлять новые отопительные приборы и продлить магистрали в нужном направлении. Таким образом, достраивая дом, нет необходимости в замене всей системы отопления.
Правила расположения батарей в доме
- Размещение радиаторов в частном доме . Приборы отопления располагаются таким образом, чтобы создавать тепловой поток, уменьшающий теплопотери. Рекомендуемые места установки батарей – под окнами, на несущей стене здания.
- Выбор схемы подключения радиаторов . Традиционно используются системы с принудительной и естественной циркуляцией теплоносителя, однотрубные и двухтрубные. Максимально эффективной считается схема с принудительной циркуляцией.Двухтрубные системы, с естественным движением теплоносителя, используются для чугунных и алюминиевых батарей. Это обусловлено диаметром бокового подсоединения разводки.Стальные радиаторы предназначены для подключения трубы ¾, что недостаточно для обеспечения притока и циркуляции жидкости естественным образом.
Способы подключения радиаторов отопления в загородном доме влияют на эффективность обогрева. Главный минус системы с принудительной циркуляцией теплоносителя – не может работать при отключении электричества. Решается проблема с помощью подключения генератора или установки байпаса. Системы с естественной циркуляцией малоэффективны и требуют строгого соблюдения уклонов.
Существуют два варианта подключения радиаторов – верхний и нижний. При естественной циркуляции используется первый метод. Подача теплоносителя осуществляется через верхний отвод. Нижнее подключение используется для закрытых систем с высоким давлением.
При правильном монтаже, система отопления собирается последовательно, начиная от подключения ближнего к источнику нагрева радиатора, и заканчивая последним прибором отопления.
Что лучше использовать в качестве теплоносителя
Антифриз не подходит для чугунных и стальных батарей. У первых слабым местом являются соединения между секциями. Под воздействием антифриза прокладки деформируются и дают течь. Стальные батареи чувствительны к качеству теплоносителя. Использование антифриза снижает срок эксплуатации.
Для алюминиевых, медных и биметаллических батарей можно использовать любой тип теплоносителя.
Для частного дома лучше использовать стальные, чугунные и алюминиевые радиаторы. Высокая стоимость биметаллических батарей и отсутствие высокого давления в автономных системах делает нецелесообразным их установку для отопления загородного дома.
Помещению. Вода или другой теплоноситель проходит через батарею, нагревает ее, а пластины или трубы по принципу конвекции и теплообмена отапливают помещение. На теплопроводность и качество изделия прямо влияют их конструктивные особенности. Некоторые из радиаторов вообще не выдерживают эксплуатации в условиях частного дома, тогда как другие успешно используются 50 лет и более. Итак, давайте разбираться, какие батареи отопления для частного дома — лучшие.
Чугунные батареи
Стойкие к коррозиям, долговечные, долго нагреваются, но и остывают долго, благодаря чему в помещении остается тепло, даже в моменты отключения системы. Но, и возможность плавной полностью исключается. Чугун тяжелый, зато отличается большим проходным сечением, т. е. внутри могут образовываться отложения, и это никак не повлияет на пропускную способность и на нагревание батареи.
Чугунные батареи, выполненные методом художественного литья, очень хорошо смотрятся в загородных домах, но стандартные бюджетные варианты нужно подкрашивать, что портит антураж.
Алюминиевые батареи
Металл очень подвержен коррозии, поэтому некоторые производители защищают сердечник полимерным слоем. Такие радиаторы изготавливаются двумя методами: литьем или выдавливанием (экструзионные). Преимущества алюминия в низкой цене, малом весе и прекрасной теплоотдаче. В числе недостатков: низкие рабочие давления и высокая подверженность коррозийным процессам.
Биметаллические батареи
позиционируются как наиболее качественные, т.к. внешняя часть выполняется из легкого алюминия, обладающего прекрасной теплоотдачей, а все внутренние трубы и сердечники — стальные. Сталь долговечна, не поддается коррозии и выдерживает давление в 25−30 атмосфер при номинальной нагрузке в отопительной системе 5−7 атм. Можно выбрать вариант с медным сердечником на случай, если в теплоноситель добавляется антифриз, агрессивно воздействующий на стальную основу.
Наличие щелочей в воде и разное расширение стали и алюминия приводит к быстрому разрушению сердечника.
Какие батареи лучше ставить в доме и на даче
В выборе радиаторов для отопления частного дома необходимо руководствоваться особенностями вашей системы отопления и соотношением цены устройства, его долговечности, качества.
Чугунные батареи подойдут для любых домов с различной схемой подключения, кроме энергосберегающих конструкций с «умным» отоплением, которое включается за час до прихода хозяев.
Стальные и алюминиевые — альтернатива чугунным батареям для энергосберегающих и каркасных строений.
Биметаллические — самые дорогие из предлагаемых на рынке, не считая вакуумных. Но обладающие массой достоинств и потому — престижные. А вот эффективность работы вакуумных батарей — под большим вопросом, на сегодня вакуумная конструкция — большой эксперимент.
Монтаж отопительной системы в бревенчатом доме. Деревянные дома обладают одной отличительной особенностью по сравнению с домами из каменных материалов – стены деревянного дома позволяют контролировать уровень влажности внутри дома, вот почему можно заметить, что зимой тепло и сухо, а летом прохладно и всё это происходит благодаря древесине
Но в современном мире без отопления дома ни как не обойтись и поэтому очень важно правильно рассчитать отопительную систему и расположение радиаторов отопления. В противном случае нас может ждать неравномерная усадка дома из-за дисбаланса влагопотребления и влагоотодачи бревенчатых стен в течение многих периодов смены времен года. Следствием могут быть деформации бревен и нарушение теплоизоляционных характеристик деревянного дома
Следствием могут быть деформации бревен и нарушение теплоизоляционных характеристик деревянного дома.
Особенности монтажа отопительной системы.
– важно учитывать, чтобы прямое направление теплового потока от источника отопления было в центр комнаты и на пол, ни в коем случае на стены и потолок; – из-за постепенной усадки стен дома при монтаже радиаторов отопления нужно учесть компенсаторы, чтобы не было вынужденных деформаций отопительной магистрали; – силовой кабель (в случае подключения всей системы к источнику питания) должен быть достаточного диаметра и выдерживать электрическую нагрузку. Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:. Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:
Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:
ЭЛЕКТРИЧЕСКОЕ ОТОПЛЕНИЕ.
Является, пожалуй, самым распространенным видом отопления деревянных домов и коттеджей. По ряду причин не каждый участок имеет газовую магистраль. Достоинства электрического отопления включают в себя: экологичность; легкость монтажа и практически отсутствие обслуживания системы отопления, так как многие системы уже имеют автоматическую настройку из-за использования электронных терморегуляторов; эстетичный и компактный внешний вид электрообогревателей, бесшумность работы. К недостаткам отнесём: достаточно большой расход электроэнергии, а учитывая то, что местные электроснабжающие сетевые компании выделяют небольшой объем электричества, то возникнут дополнительные немалые расходы на выделение дополнительных киловатт электроэнергии; в случае отключения электричества – наличие дизельного генератора или переносной мини электростанции; инфракрасные обогреватели являются достаточно пожароопасными, к их монтажу предъявляются серьезные требования.
Виды разводки труб отопления. Двухтрубная контурная и лучевая системы отопления.
Двухтрубная контурная система
. (Рис. 7; Рис. 11). Является универсальным видом подключения радиаторов отопления. Движение воды осуществляется по контуру: входящая и исходящая магистрали идут параллельно между собой. На устройство двухтрубной системы требуется меньше материала, по сравнению с лучевой системой подключения, но с другой стороны существует риск неравномерной отдачи тепла (другими словами в первом радиаторе и в последнем будет разница температуры) для обогрева помещения из-за перепадов давления воды и в случае проведения ремонта на каком-нибудь участке отопления придется выключать всю систему.
Двухтрубная лучевая система отопления.
По сравнению с контурной системой является более энергоэффективной – каждый радиатор (элемент отопления) получает равномерно нагретый объём теплонесущей жидкости. Возможность проводить ремонт без отключения всей системы отопления. Единственным недостатком является повышенный расход материалов.
Тонкости подбора радиаторов
Радиаторы — это одни из важнейших компонентов системы. Ведь они распространяют тепло по жилой площади. Поэтому к их выбору нужно отнестись со всей ответственностью, а не покупать первое попавшееся изделие.
Батареи делятся на категории в зависимости от конструкции и материала, из которого они изготовлены. Так как широкий ассортимент может загнать неподготовленного покупателя в тупик, перед походом в магазин необходимо разобраться с преимуществами и недостатками каждого типа.
Трубчатые радиаторы из стали
Трубчатые батареи, как правило, относят к продукции высшего ценового сегмента. Они полностью соответствуют всем стандартам качества и имеют ряд плюсов перед своими аналогами.
Прежде всего, такие конструкции без проблем переносят резкие перепады давления, а в случае отключения тепла батарея не будет завоздушиваться.
Также трубчатые радиаторы имеют гладкую поверхность как снаружи, так и внутри. Благодаря этому они отличаются привлекательным внешним видом, за счет чего гармонично впишутся в любой интерьер.
Трубчатые радиаторы из стали — это дорогое удовольствие. Но при этом служат они около четверти века, что полностью окупает затраты
Чугун
Впервые чугунные радиаторы стали использоваться более века назад. Но даже сегодня они не утратили своей актуальности и активно устанавливаются в системы обогрева.
Причина этого заключается в неприхотливости в уходе и просто огромном сроке службы — чугун верой и правдой прослужит порядка 50 лет. При этом он хорошо удерживает тепло. Изделия долго нагреваются, но после отключения отопления они в течение длительного времени будут обогревать комнату.
Даже по сравнению с биметаллическими и алюминиевыми изделиями чугунные конструкции являются неплохим и универсальным решением с массой преимуществ
Панельные стальные радиаторы
Сталь — это отличный проводник тепла. Поэтому батареи, изготовленные из нее, считаются наиболее эффективными и рекомендуются к установке всеми специалистами. К тому же они представляют собой монолитную конструкцию, что значительно упрощает монтаж.
При условии использования стальных радиаторов в доме или на даче с автономной системой отопления недостатков у них нет. Если соблюсти все рекомендации, то срок эксплуатации может достигать 30 лет.
Батареи этого вида нередко дополняются теплообменниками. Но это никоим образом не отражается на внешнем виде конструкции
Алюминиевые конструкции
Такие изделия появились в Италии более 35 лет назад. С момента своего изобретения алюминиевые радиаторы отопления сразу же стали популярными и завоевали признание профессионалов.
Подбирая радиатор отопления, прежде всего следует ознакомиться с материалом секций. От него зависит теплопередача батареи, срок ее службы и вес
И это ничуть не удивительно, ведь эти конструкции отличаются легкостью, высокой теплоотдачей, а также привлекательным дизайном. Но они слабо устойчивы к коррозии и подвержены завоздушиванию.
Алюминиевые батареи могут быть литыми или полученными в результате экструзии. Первый вид представляет собой монолитную конструкцию, а второй — это заготовка, формируемая прессом, из которой в дальнейшем вырезаются готовые изделия.
Литые конструкции считаются более надежными и прочными. По остальным параметрам их аналог ничуть им не уступает.
Алюминиевые батареи имеют сравнительно небольшой вес. Благодаря этому их легко перевозить и подключать, с чем можно справиться самостоятельно
Биметаллические конструкции
Такого рода батареи изготавливаются из сплава алюминия и стали. Эти металлы обладают совершенно различными характеристиками, а в результате их соединения получается материал с отличными эксплуатационными показателями.
Даже несмотря на высокую цену, лучше один раз потратиться и купить биметаллический радиатор от надежного поставщика. Благодаря длительной службе он полностью оправдает вложенные деньги
Встраиваемые напольные конвекторы
Этот нагревательный прибор представляет собой трубку из меди и алюминия, по которой движется тепловой носитель. Основное достоинство напольных конвекторов — это возможность встроить их прямо в пол.
В этом случае конструкция не занимает драгоценные жилые квадратные метры, но при этом хорошо прогревает постройку. Единственное, что выходит наружу, — это декоративная решетка или панель.
Если некорректно осуществить монтаж, то внутри комнаты могут образовываться сквозняки. К тому же нужно тщательно следить за чистотой нагревательного элемента — потоки воздуха хорошо переносят пыль.
Лучше выбирать напольный конвектор, выполненный из меди, стали или алюминия. В этом случае конструкция прослужит долго, а дом будет прогреваться практически моментально
Монтаж отопления в деревянном доме под ключ
Ввиду высокой пожарной опасности деревянных домов предпочтение, как правило, отдается водяному отоплению с газовым, электрическим или твердотопливным котлом. Выбор типа топлива зависит от подвода коммуникаций, технических условий и желания заказчика.
Особое внимание уделяется недавно установленным бревенчатым срубам, которые в течение одного года дают усадку. Поэтому монтаж вертикальных труб (стояков) делается с компенсационными петлями
Еще одной особенностью коттеджей из дерева является невозможность штрабирования стен. Тем не менее скрыть трубную разводку можно под дощатым полом. При этом пропилы в лагах не должны снижать прочностные характеристики всей конструкции. С учетом этих и многих других нюансов выполнение монтажных работ следует поручать только профессионалам.
Какое выбрать отопление для деревянного дома
Если рассматривать тёплые полы с точки зрения трудоёмкости монтажа, то легче и быстрей по времени, сделать электрические системы, особенно выбрав плёнку или маты. Но если учитывать стоимость эксплуатации — то электрополы обойдутся дороже, и выгодней водяные.
Как выбрать тёплый пол, чтобы уложить в деревянном доме? При выборе рекомендовано учитывать ряд факторов:
- состояние перекрытий и их изношенность;
- особенность помещения;
- предназначение — пол будет как основной обогрев или дополнительный.
Если брать во внимание пожаробезопасность, то предпочтительней водяные системы в деревянных домах. Они укладываются как в стяжку (если выдержат перекрытия), так и настильным способом
При отсутствии водяного теплоисточника рядом, устанавливаются электросистемы.
Кабельные полы рекомендовано использовать при их обустройстве в стяжку (если перекрытия крепкие), если нет — приоритет за инфракрасными моделями отопления, они просты, и практически отсутствует вероятность возгорания.
Устройство водяного теплого пола в деревянном доме
При постоянном проживании в доме, рекомендуется выбирать воду — как теплоноситель для водяного пола, но если вы там не частый гость — то предпочтительней антифриз (тосол), он не замерзает, и его не надо будет постоянно сливать из магистрали.
Источником подачи теплоносителя для тёплых полов может служить центральная система отопления, или автономный котёл — он чаще применяется в частных строениях. Циркуляция жидкости осуществляется при помощи насоса. Устройство состоит из расширительного бочка, вентиля Маевского, распределительной группы, предохранительного крана и труб.
Нагревание теплоносителя осуществляется в котле, в нём контролируется его температура. Из котла вода переходит в коллекторную группу, а затем в распределитель, откуда она расходится по петлям.
Использование энергии солнца
Если вы проживаете в солнечном регионе России, то для вас отличным решением станут солнечные батареи, которые будут вырабатывать тепло и подогревать воду большую часть года. Ежемесячно выплачивать коммунальные счета не придется, а тепло будет браться «из воздуха». Это подходит для владельцев дачных участков, которые используются только периодически, например, для высаживания культур на приусадебной территории и для летнего отдыха в уютном загородном домике. Потребителям, которые устанавливают подобные системы, не страшны отключения электроэнергии. Вы можете использовать и фотоэлектрические панели, которые применяются в роли дополнительного источника электропитания. Если возникнут перебои с электричеством, то энергии подобных устройств окажется достаточно для того, чтобы в течение нескольких часов поддерживать работу котлов и обогревателей, а также смотреть телевизор и заряжать телефон.
Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.
11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.
9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.
10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.
20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.
Монтаж теплого инфракрасного пола в деревянном доме
Мы решили сделать инфракрасную электрическую модель пола на черновую основу, так как она является менее пожароопасной — это важно для деревянных строений. ИНФРАКРАСНЫЙ ТЁПЛЫЙ ПОЛ В ДЕРЕВЯННОМ ДОМЕ/ДЕЛАЕМ САМИ ПОШАГОВАЯ ИНСТРУКЦИЯ/HEATED FLOOR INSTALLATION
Смотрите это видео на YouTube
ИНФРАКРАСНЫЙ ТЁПЛЫЙ ПОЛ В ДЕРЕВЯННОМ ДОМЕ/ДЕЛАЕМ САМИ ПОШАГОВАЯ ИНСТРУКЦИЯ/HEATED FLOOR INSTALLATION
Смотрите это видео на YouTube
Последовательность работ выглядит так:
- Подготовка чернового основания — выравнивание и заделывание трещин. Если пол плохого качества, то можно застелить его листами фанеры.
- Укладка теплоизоляции — материал должен иметь лавсановое покрытие, так как оно не проводит электрический ток. Лучше брать изделие с самоклеящимся слоем. Дополнительно надо фиксировать материал к полу двухсторонним скотчем. Стыки полос необходимо проклеить обычным скотчем.
- Отметка участков на материале для размещения плёнки.
- Монтаж плёнки — она раскатывается на поверхности пола. Разрезать плёнку следует только по специально предназначенным для этого линиям. Фиксируются полосы между собой, и к теплоизоляции на скотч.
- Подключение плёнки — по краям изделия необходимо закрепить люверсы, к ним подсоединяются провода. Контакты нужно хорошо зажать и изолировать, при помощи битумного скотча. Все полосы плёнки между собой подключаются параллельно.
- Вырезание пазов в утеплители для соединительных контактов и проводов, чтобы они не выпирали на поверхности. Их следует утопить в ниши, и фиксировать скотчем.
- Установка термодатчика — для него, и кабеля ищущего от него к терморегулятору в теплоизоляционном материале надо так же сделать пазы. Датчик устанавливается между нагревательными секциями и фиксируется скотчем.
- Монтаж терморегулятора — начинать нужно с подготовки места для него. Для этого в стене надо сделать отверстие, и подтянуть к нему провода от плёнки. Провода подсоединяются к регулятору, который затем крепится на стене.
- Тестирование системы — перед размещением полового покрытия, пол следует включить, и проверить его в работе.
- Монтаж отделочного покрытия — особенность его укладки зависит от вида. При использовании ламината или паркетной доски подложка не нужна, достаточно проложить гидроизоляцию, чтобы защитить плёнку от влаги. При выборе линолеума, или любого мягкого покрытия, требуется подложка. Это может быть фанера, на неё уже стелится линолеум.
Как видите, способов сделать в деревянном доме пол с подогревом много. Но к выбору модели нужно подходить серьёзно, учитывая особенности дома и возможности перекрытий. Если вы правильно произведёте все расчёты, и работы по монтажу отопительного устройства, то пол будет радовать вас своим теплом.
Монтаж водяного теплого пола в деревянном доме своими руками
Возведение водяного пола надо начинать с составления проекта. В нём следует отразить схему размещения трубопровода, и место установки коллектора.
ТЕПЛЫЙ ВОДЯНОЙ ПОЛ НА ДЕРЕВЯННОМ ОСНОВАНИИ
Смотрите это видео на YouTube
Основание
Монтаж гидрополов в деревянном доме имеет особенности, они заключаются в необходимости проведения оценки основания. То есть, сделать осмотр балок на прочность, а пола — на наличие трещин. Кроме того, выявляется степень перепадов — допустимый максимум 3 мм. Если возникает потребность, то балки укрепляются или заменяются прогнившие.
Размещая систему обогрева на старом финишном покрытии, надо удалить краску, и прогрунтовать доски. Затем следует заделать трещины в полу герметиком.
Гидроизоляция
В качестве гидроизоляции нужно использовать гидропароизоляционную плёнку, полиэтилен не подойдёт, он будет способствовать образованию конденсата.
Материал нужно класть мембранной поверхностью вниз, внахлёст, и фиксировать двухсторонним скотчем.

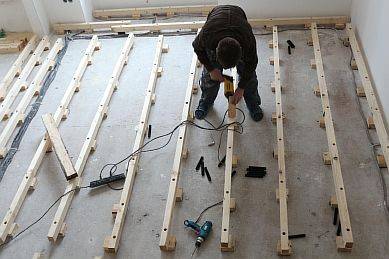

Монтаж лаг
Монтаж лаг надо начинать с крепления уголков на стенах, каждые 60 см. Затем на них размещаются лаги, они монтируются параллельно полу.
Теплоизоляция
Между лагами прокладывается теплоизоляционный слой (толщина 10 см) — минеральная вата. Утеплитель нужно укладывать ниже лаг на 5 см, чтоб образовывался зазор для вентиляции.
Гидроизоляция
В качестве второго гидроизоляционного слоя подойдёт плёнка из полиэтилена. Она стелится на лаги в натяг, и закрепляется степлером.
Подложка под трубы
Следующий этап — поперёк лаг приколачиваются реечки размером 2 см, с отступом от стен 30 мм. Они укладываются не в притык, между ними должны быть промежутки, на их размер влияет укладочный шаг нагревателя, обычно — 20 мм. Обязательно нужно провести обработку деревянных реек с использованием гидрофобных средств.
В эти пазы вставляются металлопластиковые пластины, в них будет размещаться нагревательный элемент.
Установка контура
В пазы профиля укладывается трубопровод, чаще диаметром 16 мм. Для поворота труб следует укоротить рейки в местах поворота на 10 — 15 см.
Подключение
На запланированном участке стены устанавливается коллектор, он подсоединяется к теплоисточнику — в частном доме, это чаще автономный котёл. Обычно он располагается в котельной.
Контуры пола подключаются к соответствующим выходам распределительной гребёнки — один конец к подаче, а второй к обратке.
После подключения устройства следует сделать тестовый запуск, для проверки его работы и выявления возможной течь.
Подложка для финишного покрытия
Подложкой под отделочный материал могут служить плиты из гипсоволокна или листы ДСП. Они укладываются по всему полу помещения.
Финишное покрытие
Последний слой — укладка напольного покрытия (плитки, ламината или линолеума). Выбирать материал можно любой, главное чтобы он сочетался с греющими полами.
На этом, пол готов к эксплуатации.
