Преимущества и недостатки пиролизных печей
Ничто в этом мире не является идеальным, поэтому даже дровяные печи длительного горения не лишены недостатков. Основными из них являются следующие:
- Цена на современные технологичные пиролизные печи длительного горения с хорошими показателями по КПД будет довольно высокой. Впрочем, можно существенно сэкономить средства, сконструировав отопительный прибор своими руками.
- Пиролизные котлы промышленного производства зачастую требуют обеспечения дополнительным бесперебойным электропитанием своих вспомогательных узлов: систем нагнетания воздуха (наддува камеры сгорания), насосов водяного отопительного контура, датчиков, и.т.д.
- Печи длительного горения являются более привередливыми в плане требований ко влажности дровяных поленьев. Недостаточно просушенные дрова, помещенные в топку пиролизного котла, легко могут потухнуть, прекратив работу всей отопительной системы.
- По сравнению с газовыми (электрическими) котлами, бойлерами или колоноками, печи длительного горения имеют значительно большие размеры, а также требуют наличия дополнительного свободного пространства для хранения дров.
- Подбрасывать топливо для пиролизного котла придется вручную, эту операцию нереально полностью на 100% автоматизировать.
- Более сложное устройство водяного контура по сравнению с отопительными установками иных типов. Дело в том, что слишком переохлажденный теплоноситель, вернувшись из батарей в теплообменник котла, может прервать тление дров и погасить топку. Чтобы избежать подобную ситуацию, приходится монтировать дополнительную трубу (так называемый «байпасс»), позволяющую подмешивать к холодной воде уже подогретую. Естественно, с ростом сложности конструкции контура отопления увеличивается и общая стоимость всего устройства.
На первый взгляд, перечень недостатков дровяных печей длительного горения кажется весьма внушительным. И у многих возникает закономерный вопрос: почему этот тип печей настолько популярен и пользуется таким хорошим спросом? Ответ прост и очевиден: все недостатки пиролизной установки с лихвой компенсируются теми преимуществами, которые получает хозяин такого устройства:
Энергия топлива используется практически на 100%. Все загруженные дрова сгорят дотла, полностью передав свое тепло отапливаемому помещению. Качественные печи длительного горения промышленного изготовления имеют фантастические показатели коэффициента полезного действия, вплоть до 90 процентов. Для большей наглядности мы приведем ниже таблицу, в которой сравнивается эффективность работы котлов различных видов.
Сравнение показателей эффективности использования топлива в котлах разных типов
- Дровяные печи длительного горения удобны и просты в обслуживании, они почти не производят никаких отходов. От дров не остается ничего, кроме горсти золы.
- Экологичность отопительной системы. При полноценном пиролизном горении в атмосферу выделяется только водяной пар и углекислый газ. Во время работы качественной пиролизной печи вы не почувствуете никаких посторонних неприятных запахов, по сравнению с печкой обычной. Это объясняется тем, что источником таких ароматов являются недогоревшие сложные органические соединения. В печи длительного горения окисление топлива происходит на 100%, потому ее спокойно можно топить даже производственными отходами.
- Одной «заправки» поленьями хватает на 10-15 (а иногда и более) часов непрерывной работы. Настолько долго ни одна обычная дровяная печка гореть не сможет.
- Система отопления на базе пиролизного котла очень быстро прогревает дом и входит в рабочий режим.
- Мощность работы отопительного прибора, использующего эффект пиролиза, можно легко и плавно регулировать, так же, как и газового либо электрического. В отличие от обычных твердотопливных установок, в печи длительного горения основное тепло выделяет сжигаемый в отдельной камере газ. Соответственно, управляя уровнем подачи кислорода в топку мы с легкостью изменим и тепловыделение всей системы.
Делаем буржуйку
Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.
Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.
Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:
- Камера сгорания – в ней горят дрова с образованием пиролизного газа;
- Камера дожига – в ней происходит сгорание продуктов пиролиза;
- Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
- Дымоход – в большинстве случаев это труба диаметром 100-150 мм.
Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.
Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.
Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры
Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм
Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.
Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.
Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).
Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.
Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.
При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.
Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.
В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.
Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.
Описание и виды печей длительного горения
Печи длительного горения экономят теплоноситель путем дожига газов, выделяющихся при горении
Агрегат удобно использовать, т. к. после загрузки можно долго не открывать топку. В процессе перегорания дров или угля выделяется горючий газ, который собирают в камере, где он догорает и выделяет энергию.
Используются такие устройства в частных домах, дачах, гаражах, предприятиях.
По функционалу печи делят на оборудование для отопления, приготовления пищи, используют комбинированные варианты. Материалом служит металл, чугун, кирпич. Для круглогодичного использования лучше выбрать кирпичный очаг комбинированного действия. Хорошим вариантом станет самодельная печь «бубафоня» из газового баллона.
Классическая печь
Сложная конструкция предполагает наличие внутренней камеры сжигания угля. В ней обустроена камера, соединенная с колпаком для догорания выделяемых газов.
Топливо поджигают снизу, газы поступают в колпак и сгорают. Классика проявляется в проталкивании горючих газов через массу топлива в камеру, куда подается воздух. К таким видам относят печи: булерьян, печка Бутакова.
Шахтная печь
В агрегате область горения смещена к зоне колосников. Газы выходят сквозь соседнее отделение, где догорают и выделяют тепло. Лучшим материалом служит кирпич.
В составе есть:
- кокошник для погрузки шихты, вывода газов;
- печная шахта;
- горн;
- фурма для подачи газов.
Оборудование имеет высокий коэффициент эффективности и большую производительность.
Подовая печь
В ней поджигают топливо сверху, огонь перемещается вниз. Воздух подают под сгоревший пласт по специальным каналам. Простая и эффективная конструкция разработана во множестве моделей, которые легко сделать собственноручно.
Газогенерирующие печи
Предусматривает медленное сгорание газов, отделяемых на основе пиролиза. Дровяное топливо перегорает под действием тепла и малого объема кислорода, при этом выходят горючие газы. В агрегате обязательно есть теплообменник. Подходят для отопления с подсоединением одного или двух контуров.
Как устроена и работает чудо-печка
Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла, если в помещении уже смонтирована отопительная система.
В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.
Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма
Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки составляет 1.8-5 Вт – показатель зависит от конструкции и качества сборки модели.
Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака
Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.
По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм (+)
Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.
Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным
При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.
Правила установки печи длительного горения
Если вы решились собрать и установить у себя в помещении печь этого типа, то примите во внимание такие правила:
- при устройстве дымовой трубы её отдельно расположенные участки следует скрепить друг с другом в противоположном движении газа направлении;
- во время сооружения печной конструкции выделите рядом с ней место с учётом её максимального прогрева и этой области категорически запрещено размещать горючие предметы и легковоспламеняющиеся вещества;
- дымоход лучше продумывать таким образом, чтобы предусмотреть его разборку с целью периодической очистки;
- перед тем как применять конструкцию по назначению, проведите тестовые включения на разных режимах горения топлива.
Как вы можете отметить, если иметь минимум знаний и знать определённые особенности конструкции, собрать печь длительного горения своими руками будет не так уж и тяжело. А она поможет сэкономить вам средства на приобретение дорогостоящего отопительного оборудования, а также на самом топливе.
Модернизация самодельной печи
Пользователю доступны несколько усовершенствований:
- В теплообменнике можно установить змеевик для нагрева водопроводной воды (контур ГВС). Делается он из медной трубки диаметром 8–12 мм и длиной около 10 м. Трубку обматывают вокруг жаровых труб и выводят оба конца наружу через отверстия в задней стенке.
- На случай долгого отсутствия хозяев в теплообменнике можно установить ТЭН. Назначение этого устройства состоит не в полноценном отоплении дома, а в том, чтобы не дать системе замёрзнуть. Поэтому ТЭН может иметь гораздо меньшую, чем сама печь, мощность: 3–5 кВт. Никаких дополнительных средств автоматики устанавливать не нужно, достаточно выбрать ТЭН со встроенным терморегулятором (сегодня такие легко можно найти в продаже) и настроить его на температуру, допустим, в 20 градусов.
Также в теплообменник можно врезать гильзу для установки обычного термометра — это на случай отключения электричества, без которого электронный термодатчик, да и отображающий температуру дисплей, окажутся неработоспособными.
Инструкция по изготовлению
Приступая к производственному процессу, необходим начать с подготовки всего самого необходимого:
- Трубы со следующими диаметрами – 30 см, 5-6 см, 10 см (толщина стенок каждой – не менее 3 мм)
- Стальной лист по толщине более 4 мм
- Болгарка
- Аппарат для сварки
- Ручные инструменты
Располагать котел рекомендуют на выровненной твердой поверхности. Если такая установка будет монтироваться дома в котельной, следует подумать об обустройстве фундамента, несколько слов о котором будет сказано позже.

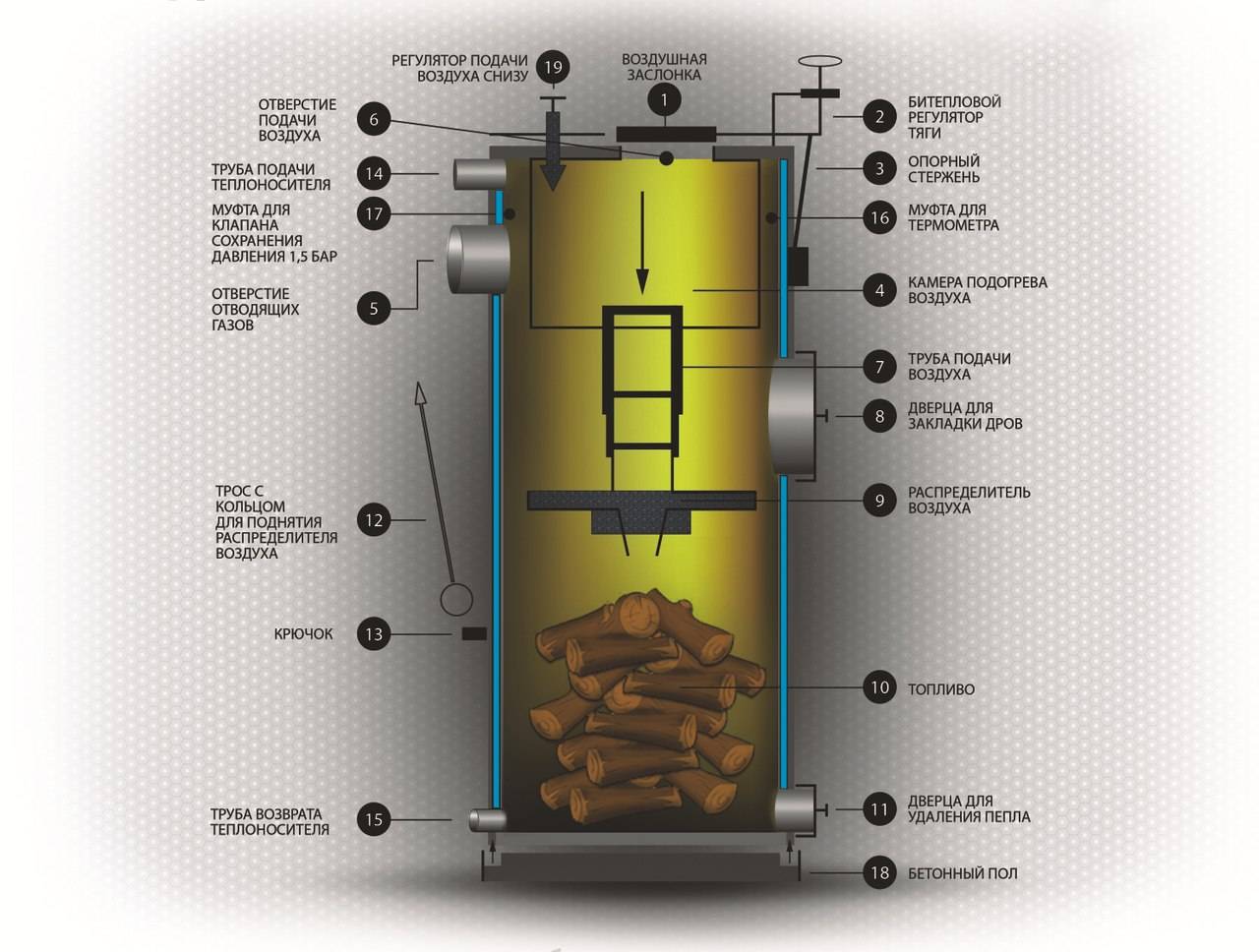

Приступаем к изготовлению котла:
- Берется подходящая по характеристикам труба и отрезается кусок от 70 до 100 см. Малая длина не позволит загрузить достаточное количество дров, большая – сделает закладку крайне неудобной
- Теперь необходимо соорудить распределитель. Чтобы он свободно двигался, его диаметр делается на 15-25 мм меньше основной трубы
В центре круга требуется просверлить отверстие диаметром 15 мм – через него будет поступать воздух в камеру горения. Чтобы диск плотно не прилегал к паленьям и оставалось пространство для циркуляции воздуха, необходимо приварить ко внутренней его стороне крыльчатку – несколько пластин высотой до 5 см
Труба диаметром 5-6 см приваривается по центру регулятора, при этом ее высота делается на 10-15 см больше котла
Как упоминалось ранее, вверху рекомендуется сделать заслонку, которая позволит регулировать тягу в любой момент, тем самым контролируя процесс тления
Внизу болгаркой вырезается дверца, посредством которой будет удаляться зола
Также в нижней части котла надежно приваривается дно
Вверху необходимо пустить горизонтальную дымоходную трубу диаметром 8-10 см и длиной не более 40 см (именно она пропускается внутри теплообменника)
Завершающий штрих конструкции – крышка для котла, в которой вырезано отверстие под воздухозаборную трубу. Она должна как можно плотнее запирать камеру
Хорошей альтернативой дровам является брикеты отопления — смотрите наш обзор
Дымоход и отражатель
Стенки котла будут постоянно раскаляться и излучать тепловую энергию. Если установка монтируется для отопления небольшого помещения, следует расположить вокруг нее отражатели – они будут распределять поток, увеличивая поступления тепла во внутрь.
Если печь будет располагаться в помещении с постоянным пребыванием людей, следует подумать об их безопасности. Один из вариантов решения вопроса – обложить конструкцию кирпичной кладкой.
Дымоход можно сделать из трубы 20 мм. Горизонтальный прямой участок должен на 5-10 см быть больше диаметра топочной. Выводить его на улицу необходимо с минимальным количеством перегибов – 2 по 45 градусов.
Несколько других особенностей:
- Дымоход рекомендуется делать разборным, чтобы 2-3 раза в сезон его можно было без труда почистить от копоти
- Соединяться участки дымохода должны в направлении, противоположном движению газа
- Все конструкции и предметы, которые подвержены легкому воспламенению, должны быть отнесены на безопасное расстояние
Возводим фундамент
Можно предположить, что печь длительного горения на дровах будет постоянно разогреваться до высоких температур. Простой выровненный пол для не нее является не самым лучшим решением – следует возвести фундамент.
Основание можно выложить из жженого кирпича или бута. Они не раскаливаются под действием повышенных температур. Все те, кто желает сделать более основательный фундамент, могут залить цельную монолитную плиту.
Котел можно также установить на ножки, которые легко варятся из швеллера. Они прячутся от глаз за кирпичной кладкой.
Использование котла
Поступать в котел длительного горения на дровах воздух должен, в отличие от классической печи, в определенном количестве. Чтобы этого достичь, закладку необходимо делать в полном объеме, стараясь не оставлять свободных полостей. Рекомендуется к поленьям добавлять опилки, пеллеты, торф или сгораемый мусор.
Закладывать топливо необходимо по следующей инструкции:
- Снять крышку и удалить регулятор с бака
- Заложить плотно топливо
- Разбрызгать поверху горючую жидкость
- Установить регулятор, накрыть крышкой и открыть заслонку
- Брось в воздушную трубу лучину и когда начнется тления заслонку прикрыть
Подводим итоги
Простой котел длительного горения на дровах готов. У становить такую конструкцию можно в любом неотапливаемом помещении: от небольшого гаража до мастерской. Если все было сделано правильно – сомневаться в эффективности и высоком КПД не придется.
Изготовление печи из трубы и листового металла
Изготовление печи длительного горения из трубы ничем не отличается от изготовления конструкции из газового баллона за исключением того что в процессе конструирования потребуется выполнение нескольких дополнительных операций.
Так, например, в процессе сборки из листового металла потребуется изготовление не одного круга, а 3, 2 из которых будут использоваться, в качестве крышки и днища конструкции, а третий круг, как и в агрегате, изготовленном из газового баллона. Очень часто днище установки изготавливается из квадрата, что позволяет сделать агрегат более устойчивым и надежным.
Прочтите также нашу статью Где и зачем применяют трубы металлические профильные?
Изготовление конструкции из листового металла является наиболее сложным вариантом конструирования и сборки установки, так требует выполнения большого количества операций по монтажу. Изготовление этого варианта печи потребует от мастера:
- проведение точных расчетов размеров всех конструктивных элементов и точной разметки листового металла;
- точности проведения обработки всех частей агрегата;
- точности при проведении сварочных работ.
Установки, изготовленные из листового металла, могут иметь различную форму. Форма конструкции в данном случае зависит от предпочтений мастера и наличия свободного места для монтажа печи.
В процессе проведения работ по изготовлению конструктивных элементов агрегата и сборки конструкции потребуется наличие специальных валков, позволяющих предавать форму листу металла. При отсутствии валков печь можно изготовить только прямоугольной формы.
