Отопительно варочные печи из кирпича проекты

Популярные ошибки

Перед кладкой кирпичи лучше намачивать Неопытные мастера ставят в кладку сухой кирпич, но материал лучше намачивать. Он держится лучше, прочнее сцепляется с раствором. Так получаются более точные и ровные кладочные швы. Используют широкое ведро с водой, куда на 2 — 5 минут помещают элементы перед монтажом.

Сужение дымового канала по отношению к нормативному размеру снижает тягу, а отсыревшие дрова не будут гореть. При монтаже дверки камеры топки часто не оставляют зазора 0,5 см по периметру для компенсации расширения. После установки промежуток заполняют асбестовым шнуром или песчаным раствором.

Внутри печи ставят перегородки из железа, но лучше применять кирпич, поставленный на ребро. Это объясняется разным расширением керамики и металла.

Раствор для кладки

Качественно и правильно приготовленная смесь – гарантия надежной службы будущей твердотопливной печи. Ранее в статье обсуждалось, что в качестве материала для раствора принято использовать песок и глину. Компоненты необходимо смешать до нужной консистенции.

Метод замеса не отличается особой сложностью. Глину размачивают в воде, а после перетирают через сито, чтобы добиться однородности. В этот состав добавляют песок в необходимом количестве. Чтобы печь эффективно обогревала помещение, используются только высококачественные материалы. Если не следовать этому и не соблюдать технологию приготовления, можно получить низкую теплоотдачу и ряд других проблем. В частности, печь может оказаться крайне недолговечной и разрушиться через некоторое время.

После приготовления раствора переходим к кладочным работам. На этом этапе нам понадобится порядовка печи.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

• кирпич красный — 220 шт.;
• кирпич огнеупорный — 170 шт.;
• глина красная — 10 ведер;
• глина тугоплавкая — 50 кг;
• песок — 5 ведер;
• дверка топочная — 250×210 мм;
• дверка поддувальная — 250×140 мм;
• задвижка дымовая — 130×250 мм;
• решетка колосниковая — 380×250 мм;
• дверки прочистные размером 130×140 мм — 6 шт.;
• предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Обзор кирпичных печей

Существует множество моделей печных устройств, которые различны как за своей формой, так и за функциями. Наиболее популярными являются русская, голландская и шведская печные агрегаты. Им немного уступают финская, печь Кузнецова и экономка.

Русская печь

Это многофункциональная конструкция с большими габаритами является одной из наиболее давних моделей. В прошлые времена она была очень распространена: в каждом доме наличие красивой русской печи являлось обязательным.

Русская печь

Основными преимуществами являются:

• возможность обогрева помещения, лежанок;
• приготовление пищи;
• использование в качестве сушильного устройства для одежды и обуви;
• при регулярном нагреве обеспечивает ровную продолжительную температуру;
• создает особый русский колорит, станет главным украшением любого помещения.

Несмотря на свои преимущества, такие кирпичные печи для дома на дровах имеют несколько недостатков:

• массивность требует установки прочного фундамента;
• занимает значительную площадь в помещении;
• необходимость регулярной чистки;
• сложность в монтаже;
• КПД составляет всего 60 процентов.

Голландка

Еще одной очень популярной моделью является печь-голландка. Это конструкция, по виду напоминающая колону, очень понравилась владельцам дачных и небольших по размерам помещений. Ее высота значительно превышает ширину, поэтому голландская модель занимает немного места.

Голландская печь

Преимущества печи из кирпича для дачи на дровах голландского типа:

• компактность;
• небольшая стоимость материала для кладки;
• возможность быстрого нагрева из-за тонких стенок;
• длительные перерывы между топками не влияют на качество обогрева;
• можно натопить помещение средних размеров.

Недостатки данной модели:

• сравнительно низкий КПД, который равняется 40 процентам;
• требует регулярной чистки зольника. При отсутствии должного ухода тяга может ухудшиться;
• требует постоянного внимания во время топки и некоторых навыков поддержания огня.

Шведка

Эта модель разработана с учетом холодного климата северных стран, поэтому она идеально подходит для нашего региона.

Печь “Шведка”

Преимущества данной модели:

• компактность;
• высокая производительность;
• быстрый нагрев;
• возможность обогрева смежных помещений.

Недостатки:

• цена возведения из-за использования шамотного кирпича повышается;
• потребность в хорошей теплоизоляции для избегания потери тепла через пол;
• не подходит для домов и участков, отопление которых происходит редко. При полном остывании и нечастом нагреве кладка печи может нарушиться.

Экономка

Это маленькая русская кирпичная печь для дачи или дома может быть установлена даже в небольшом помещении. Ее конструкция очень проста, но печь можно использовать и для приготовления пищи. Данная модель приобретает все большую популярность, ведь ее габариты способствуют рациональному использованию пространства.

Экономка

Преимущества печи-экономки:

• не занимает много места;
• хорошо отапливает помещение;
• можно приготовить пищу.

Недостатки:

• нельзя одновременно топить два топливника;
• требует постоянной уборки золы;
• требуется время для нагрева;
• для лучшего горения нужно использовать дрова приметно одинаковой толщины.

Печь “Финка”

Такое отопительное устройство отличается от других видов особой конструкцией: один корпус топки находится внутри другого.

“Финка”

Преимущества печного агрегата:

• высокая эффективность теплоотдачи;
• простота в изготовлении;
• невысокая стоимость;
• быстрый нагрев;
• безопасность и экологичность.

Недостатки данного вида печного устройства:

• сравнительно большие габариты;
• необходимо тщательно следить за количеством топлива в топке.

Печь Кузнецова

Свое название отопительное устройство получило благодаря имени разработчика Кузнецова. Принцип действия такого агрегата основан на движении свободных газов.

Печь Кузнецова

Преимущества:

• отличная тепловая эффективность;
• полное сжигание топлива;
• отсутствие сажи;
• небольшое количество материала для кладки.

Недостатки:

• сложность в монтаже из-за конструкции;
• высокие требования к материалу;
• требуются некоторые навыки для топки такого устройства.

Другие модели печей

Кроме вышеперечисленных моделей существуют и другие, менее распространенные:

• Печь В. Быкова, которая подходит только для обогрева небольшого помещения;
• Двухколпаковая печка Подгородникова, которую можно топить как углем, так и дровами.

Классификация по материалу

Отопительно-варочные печи (ОВП) могут отличаться размерами и конструкцией дымоходной системы. В качестве материала для изготовления теплового оборудования, работающего на твердом топливе, применяются:

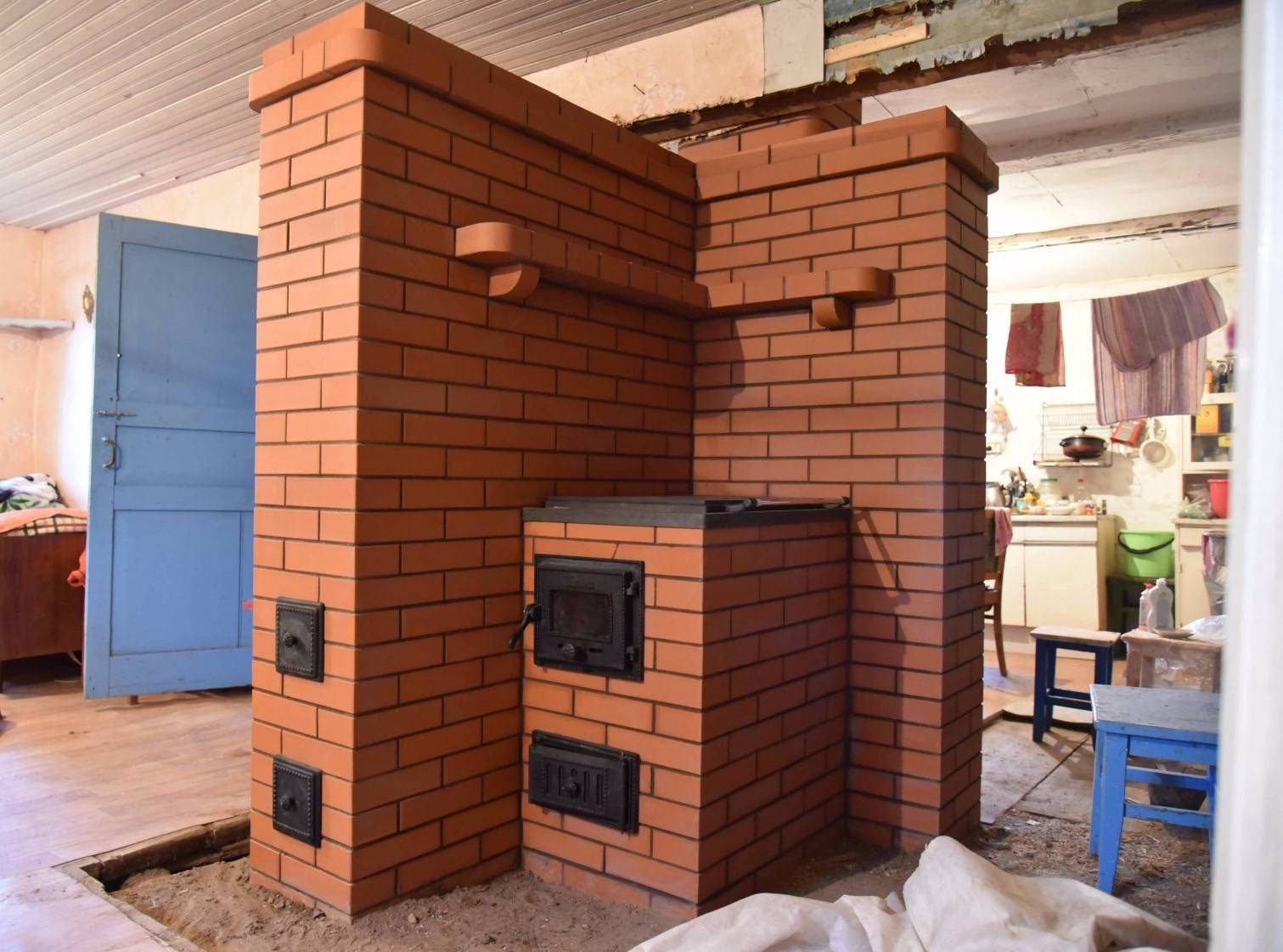

Кирпичная отопительно-варочная печь

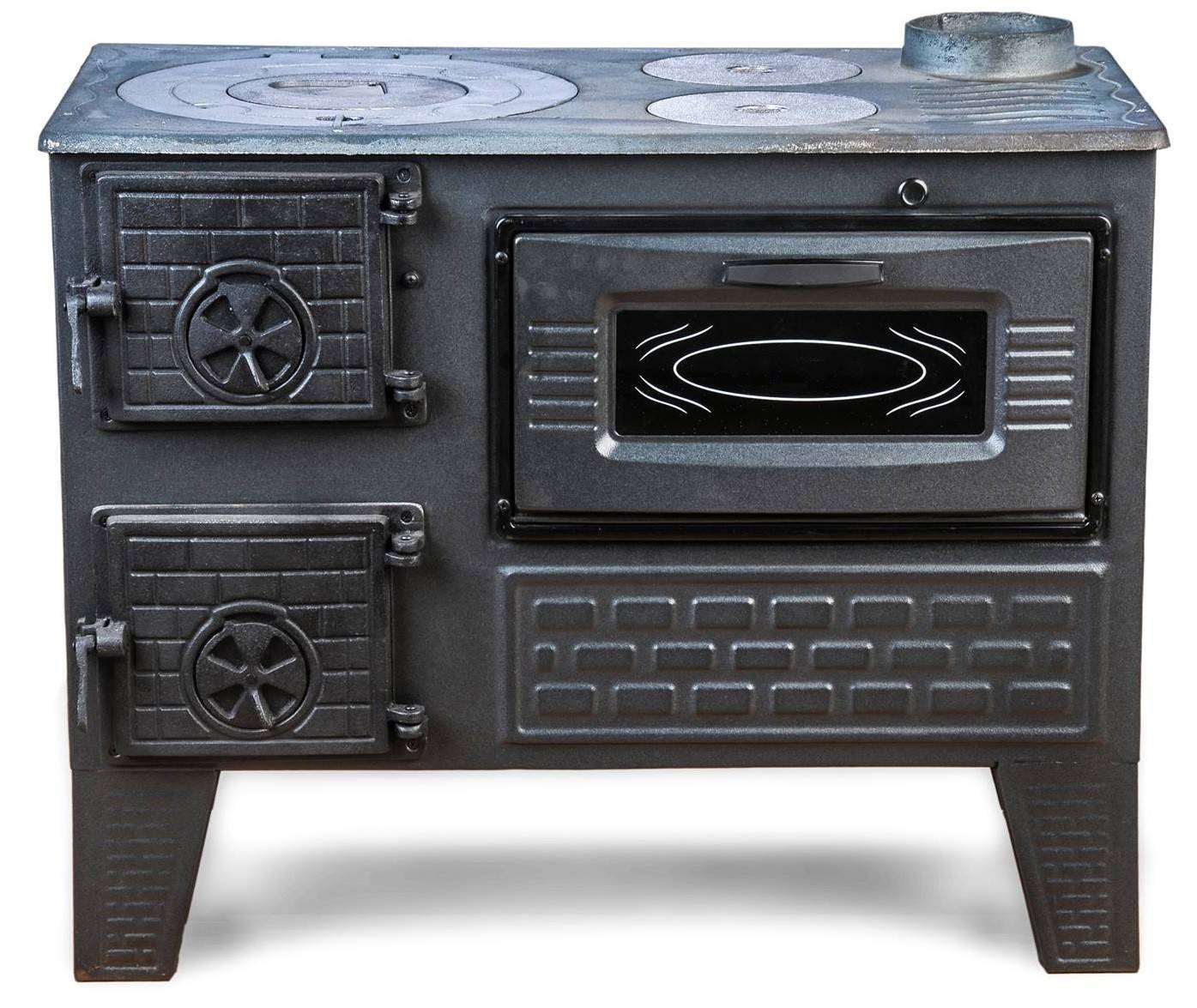

Металлическая отопительно-варочная печь

Кирпичные

Наиболее распространенный вариант – стационарная кирпичная конструкция с металлической варочной панелью.

Этот вариант может существенно отличаться габаритами, наличием дополнительных элементов и сложностью изготовления.

Среди дополнительных элементов следует отметить отсеки для сушки трав, ягод и фруктов, а также другими функциональными отделениями.

При наличии духового шкафа можно также выпекать различные кондитерские изделия

Стационарные печи, как правило, используются для отопления одного помещения, но известны также модели, дымоход которых встроен в межкомнатные стены, что позволяет эффективно обогревать и другие комнаты в доме.

Некоторые модели изготавливаются таким образом, что уходящие в дымоход горячие газы обогревают большую по размеру горизонтальную площадку, на которой можно уютно расположиться для отдыха и сна.

Среди явных минусов печей из кирпича следует отметить:

Большие размеры, масса.

Требуется много времени на разогрев.

Кладка и ремонт такой конструкции должны выполняться квалифицированным мастером.

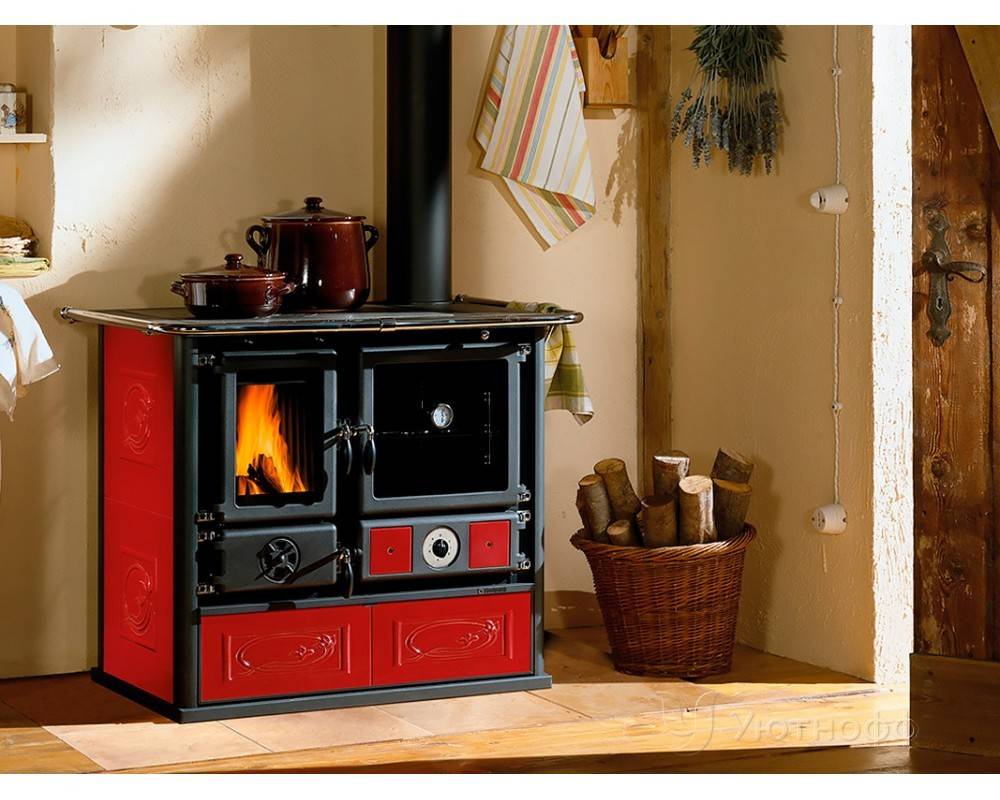

Металлические

Желая сделать комнату, где установлена габаритная конструкция более просторной, некоторые владельцы частных домов разбирают кирпичные печи и устанавливают полностью металлические изделия.

Компактность и простота конструкции металлических печей – основное достоинство таких моделей.

Кроме того, их можно относительно легко демонтировать, перевезти на новое место и в кратчайшие сроки подключить к дымоходу и использовать по назначению без необходимости в предварительной подготовке и выдержки по времени.

Металлические изделия обладают не только таким замечательным свойством, как компактность и мобильность. Чугун или сталь разогреваются до высокой температуры за небольшой промежуток времени, поэтому уже после получаса интенсивного сжигания топлива температура в жилом помещении поднимается до приемлемых значений. Обратная сторона медали быстрого разогрева заключается в скором остывании печи после того, как топливо полностью прогорит.

Даже чугунные изделия, обладающие большой теплоемкостью, не сравняться с эффектом пролонгированной отдачи тепла нагретыми кирпичными поверхностями.

Мнение эксперта
Алексей Гаврилов
Специалист по кухне барбекю и оборудованию

Какой именно конструкции отопительно-варочной печи отдать предпочтение зависит от многих факторов

Прежде всего, следует брать во внимание тот факт, как часто в холодное время года будет использоваться загородный дом. При постоянной эксплуатации жилья лучше подходит кирпич

Для дачи, посещение которой будет осуществляться лишь время от времени, следует использовать металл.

Отопительно варочные печи из кирпича: выкладываем печь своими руками по инструкции

В процессе поиска подходящей модели рекомендуется использовать готовые проекты. Так как в готовых проектах кроме общего описания имеются и порядовые планы кладки. Это самый простой и надежный способ сделать работу быстро и качественно. Кроме того в готовых проектах указывается тепловая мощность модели. А помимо этого, и площадь помещения для которого она рассчитана. Отопительно варочные печи из кирпича используют стандартные металлические изделия для колосников, варочной поверхности и духовки, также как и размеры кирпичей, тип и маркировка которых обязательно указывается в проекте.

Мал, да удал (простая варочная печь)

Исключительно для кулинарных целей, тоже на даче или в летней кухне, предназначена следующая конструкция, см. рис. ниже, простая варочная печь:

1. дверца топки;
2. поддувальная дверца;
3. дверца духовки;
4. водогрейный бачок;
5. прочистка.

Простая варочная печь

На вид – не что иное, как хорошо известная кухонная плита, но выполнена по принципу шведки, только без лабиринта каналов; летом они все равно бездействуют. Построив «грубу» по-шведски, мы получаем:

• Хотя это кирпичная печь, самих кирпичей на нее уйдет менее 250 с учетом любительского боя и нагрузка на пол далеко не достигнет допустимых по СНиП 250 кг/кв. м. Т.е., эту печку можно строить прямо в существующем жилом помещении. Только огнеупорную подстилку придется перевернуть: на пол положить войлок, на него сталь и уже на стальном листе строить. Асбест или базальтовый картон не годятся, у них не будет сцепления с полом и сталью, и печка может «поехать»!
• Духовка разогревается не хуже, чем в шведке и в ней можно печь хлеб.
• Вместо водогрейного бачка можно поставить тот же U- или W- теплообменный регистр, а на чердаке – накопительный бак ГВС с теплоизоляцией. Тогда горячей воды хватит не только на мытье посуды и рук, но и для душа.
• От шведки достался боковой выход в дымоход, т.е. не нужно бить перекрытие под трубу.
• Жаровая часть печки полностью шведская и выдерживает довольно интенсивную топку. В небольшом доме или на даче хозяйственно-коммерческого назначения, обитаемой с весны до осени, к печи можно пристроить отопительный щиток.

Кладка шведки

В целом кладка отопительно-варочной шведской печи не отличается от сооружения других печных конструкций. Начинать работу стоит с подготовки места — оно для шведских печей выбирается либо в простенке между кухней и комнатой, либо в углу у двух смежных стен. Стены обязательно должны быть защищены от воздействия высокой температуры. Для этого их облицовывают любым огнеупорным материалом, например, керамической плиткой.

Работа над любой печью начинается с подготовки фундамента. В зависимости от конструкции отопительного прибора фундамент может отличаться, но в любом случае он должен быть надежным, чтобы выдержать немалый вес. Выполняют его в котловане, размер которого превышает габариты будущей печи не менее чем на 10 см. Достаточно котлована глубиной около 30 см, чтобы обеспечить надежность и безопасность конструкции.

На дно котлована послойно укладывается щебень и битый кирпич. Слои тщательно утрамбовываются и заливаются цементной смесью. После затвердевания бетона вровень с полом прокладывается слой гидроизоляции. На осыпающихся грунтах стоит сделать опалубку, которая убирается после полного застывания цементной смеси

Важно, чтобы поверхность фундамента была ровной и располагалась строго горизонтально

Фундамент готов, и можно класть печку. Кладка выполняется в соответствии с выбранной порядовкой. Универсальность шведок породила огромное количество порядовок. Подходящий вариант выбирается в зависимости от конкретных условий и архитектурных особенностей дома.

Несмотря на разнообразие схем для кладки есть ряд правил, которых нужно всегда строго придерживаться.

Правила кладки

• Если в порядовке предусмотрены технологические пустоты, они могут быть заполнены битым кирпичом. Дымовые каналы не стоит делать с прямыми углами. Лучше, если все углы будут скруглены. Это обеспечит нормальное передвижение дымовых газов в печи.
• В ходе кладки обязательно нужно контролировать вертикаль угловых кирпичей. Даже малейшее отклонение приведет к тому, что печь будет крениться. Это не только эстетическая проблема — о степени надежности и эффективности кривой печи остается только догадываться. Маяками при кладке являются угловые кирпичи.
• Для обеспечения хорошей адгезии кирпичи перед кладкой обязательно смачиваются водой. Нельзя ждать высыхания кирпича. Сразу после смачивания его необходимо использовать в кладке.
• В местах установки металлических элементов должны быть предусмотрены деформационные швы. Шов в месте установки дверок лучше армировать стальной проволокой. В противном случае велик риск, что дверка просто выпадет в процессе эксплуатации печи.
• Полностью сложенная печь должна хорошо просохнуть. Первая топка проводится после просыхания кладки, а затем протапливать печку нужно примерно 2 недели.

Грани и части кирпича

Грани и части кирпича Торец кирпича именуют тычком, широкую плоскую сторону — постелью, а боковую поверхность — ложком. Ребра изделия называют усенком. Кладку ведут, устанавливая изделие на постель, которая считается рабочей поверхностью. В единственном варианте элементы ставят на ложок, если стену возводят в ¼ кирпича.

Части камней, отличные от полного кирпича, предназначаются для выполнения углов, поворотов стен, имеют условные названия:

• трехчетверка (девятка);
• четверка (четвертинка);
• половинка.

На части кирпич делят киркой, ударяя по ложку, а не по постели, при этом камень держат, опирая на ребро. У поставщика заказывают небольшой объем неполных элементов заводского производства.

Преимущества и недостатки

Кирпичные виды отопительных печей различаются по толщине стенок обогревающего устройства:

• тонкостенные (голландка) — стенка ложится в 1/4 кирпича (6,5 см). Конструкция быстро нагревает помещение, но практически не сохраняет тепло. Выгодна, как печь для дачи, где хозяева зимой не проживают, а приезжают на короткий период;
• толстостенные (русская печь) — толщина стенки — 12-25 см (1/2 −1 кирпич). Агрегат долго протапливается, а тепло поддерживается дольше суток. Недостаток постройки — требуется много дров на зиму;
• комбинированные конструкции, у которых топку выкладывают с толстыми стенами, а дымоход — в 1/4 кирпича.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

Полнотелый красный кирпич – 107 шт; Поддувальную дверку – 1 шт; Колосниковую решетку – 1 шт; Одноконфорочную чугунную плиту – 1 шт; Топочную дверку – 1 шт; Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Особенности конструкции ОВП

Строительство печи в дачном домике иногда является единственным вариантом обогрева жилого помещения.

В отдаленных поселках не всегда есть возможность подключиться к сетевому газопроводу, а электроэнергия может подаваться с перебоями. Не следует забывать и о том, что дрова являются самым дешевым теплоносителем. Кроме того, при наличии земельного участка в собственности с наличием большого количества сухостоя, а также при проживании в непосредственной близости от лесного массива, существует прекрасная возможность обеспечения бесплатного отопления посредством дровяной печи

Фундамент

Без фундамента можно эксплуатировать только металлические печи типа «Буржуйка», в остальных случаях требуется возведение качественного основания.

Печи, для которых не нужен фундамент

Назначение фундамента – предотвращения растрескивания конструкции в результате возникновения неравномерных нагрузок. В деревянном доме актуальность изготовления качественного основания под печь объясняется хрупкостью и огнеопасностью древесины.

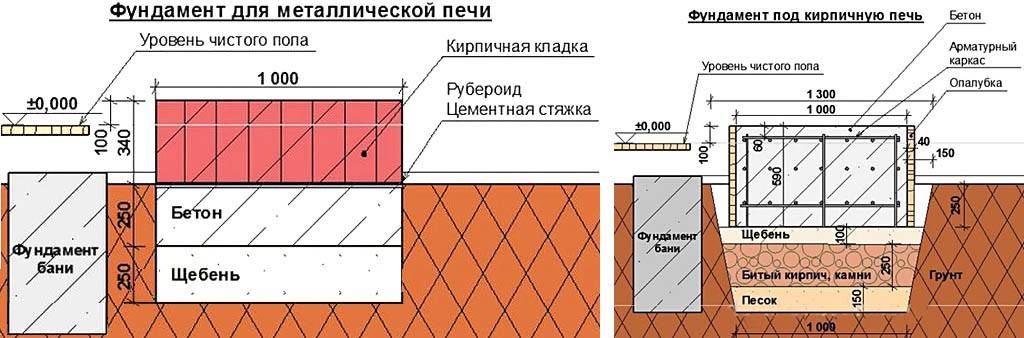

Фундамент для печи

При монтаже фундамента для печи должны быть соблюдены следующие условия:

• Основание печи не должно быть жестко связано с остальными элементами дома (прежде всего с фундаментом).
• Выбирать место под основание печи следует таким образом, чтобы печная труба проходила через потолок на существенном удалении от балок перекрытия.

При расчете основания следует обязательно учитывать предполагаемую нагрузку, которая может оказываться на него печью. Чем массивнее конструкцию планируется изготовить, тем прочнее должен быть фундамент для нее.

Массив

При изготовлении массива печи следует четко придерживаться пропорций каждого ее отдела. Малейшие отклонения от чертежа могут привести к полной неработоспособности дымохода или других элементов конструкции.

Возведение массива печи

Мнение эксперта
Алексей Гаврилов
Специалист по кухне барбекю и оборудованию

Для кладки массива должен применяться специальный огнеупорный кирпич и раствор из шамотной глины

Важно не только правильно изготовить печку, но и ввести ее в эксплуатацию. Необходимо также соблюсти все временные ограничения, которые требуются для просушки, и придерживаться рекомендаций, касающихся первой протопки

Дымоход

Перед тем как выполнить монтаж дымоходной трубы необходимо определиться с тем, каким образом будет осуществляться удаления топливных газов.

Существуют 2 варианта:

Через стену

Простой способ, но такие недостатки, как более низкий КПД и необходимость изготовления внешнего дымохода большого размера, останавливают многих частных застройщиков.

Через перекрытия и крышу

Дымоход, направленный через перекрытия, будет обогревать не только внутренние комнаты, но и чердачное помещение либо мансардную комнату, тем самым увеличивая КПД печи.

Варианты:

Кирпичный дымоход через кровлю

Проход трубы через кровлю

Кирпичный дымоход через перекрытие

Кирпичный дымоход через крышу

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Дымоход может быть полностью выложен из кирпича, но возможен и монтаж металлических сэндвич-труб на заключительным этапе строительства. Какой тип использовать зависит от высоты здания, способа вывода дымоходной трубы и температурных особенностей эксплуатации печки.

Подготовка фундамента для печи

Отопительная печь требует устройства надежного основания, для создания которого понадобится следующее:

1. Щебенка или камень.
2. Цементный раствор.
3. Бетон.
4. Рубероид.
5. Строительный уровень.
6. Лопаты.
7. Дрель.
8. Мастерок.
9. Кирпичи.
10. Емкость для приготовления строительного раствора (если нет бетономешалки).

Схема фундамента для самодельной печи шведки представлена на рис. 1. В том случае если готовая конструкция будет весить не более 750 кг, допускается ее установка непосредственно на пол. Главное — чтобы он имел достаточную прочность. Однако лучше, если шведка будет иметь собственный фундамент. Его можно построить на грунте из гравия, глины, песка или же на насыпной почве. Насыпные и рыхлые почвы предварительно уплотняются. В случае если земля сухая, то кладка печного основания выполняется с использованием раствора цемента и извести. Если же она влажная, то применяется цементный раствор.

Рисунок 1. Схема фундамента для самодельной печи шведки.

Размер фундамента для шведки должен быть шире и длиннее самой печи как минимум на 5 см. Кладку дома не нужно связывать с кладкой основания, поэтому необходимо оставить промежуток как минимум 50 мм, который в дальнейшем будет засыпан песком.

Выкопайте яму требуемых размеров, тщательно выровняйте ее дно, обязательно проверьте горизонтальность, а затем выложите щебенкой или камнем и утрамбуйте, после чего залейте жидким строительным раствором. Подождите, пока фундамент наберет прочность, и можете приступать к кладке печи с соблюдением порядовки.

В случае строительства бетонного фундамента сначала подготавливается яма, ширина которой должна превышать ширину основания приблизительно на 10 см. Далее возводится опалубка, дно котлована уплотняется, а затем в опалубку заливается подготовленный раствор бетона до требуемого уровня. Через 7-8 дней опалубку необходимо снять. В бетонную коробку укладывается щебенка, камень, либо кирпич при помощи раствора.

Верхнюю часть основания, не доходя до границы чистого пола примерно на 14 см, выравнивают при помощи строительного уровня. Затем вокруг устанавливаются бортики. Выпуск на верх фундамента должен составлять 2 см. далее пространство заливается густым цементно-песчаным раствором в соотношении 1:3. Раствор разравнивается и разглаживается при помощи кельмы или лопатки.

Подождите 7-8 дней и уложите на фундамент 2 слоя рубероида с напуском около 2-3 см. Вычертите на нем форму будущей печи. Кладка печи осуществляется с использованием глиняного раствора. И нужно знать, как его правильно приготовить.

Раствор для кладки

Качественно и правильно приготовленная смесь – гарантия надежной службы будущей твердотопливной печи. Ранее в статье обсуждалось, что в качестве материала для раствора принято использовать песок и глину. Компоненты необходимо смешать до нужной консистенции.

Метод замеса не отличается особой сложностью. Глину размачивают в воде, а после перетирают через сито, чтобы добиться однородности. В этот состав добавляют песок в необходимом количестве. Чтобы печь эффективно обогревала помещение, используются только высококачественные материалы. Если не следовать этому и не соблюдать технологию приготовления, можно получить низкую теплоотдачу и ряд других проблем. В частности, печь может оказаться крайне недолговечной и разрушиться через некоторое время.

После приготовления раствора переходим к кладочным работам. На этом этапе нам понадобится порядовка печи.
