Как построить каркас
Для изготовления элементов каркаса используется древесина не ниже 2 сорта с влажностью не более 22%. Она не должна иметь пороков свыше допустимых по ГОСТ 8242.
Для крепления применяются гвозди с плоскими или коническими головками, саморезы, скобы, оцинкованные накладки толщиной не менее 0,4 см, металлозубчатые пластины, клеящие составы.
Основные элементы каркаса:
- вертикальные — стойки;
- горизонтальные — обвязка, перемычки над проемами;
- диагональные связи, распорки при отсутствии жесткой обшивки.
Если каркас облицовывается листовыми материалами, диагональные элементы используются временно для фиксации отдельных сегментов в пространстве.
Установка стоек
Сечение вертикальных несущих элементов рассчитывается по нагрузкам. СП 31-105-2002 допускает без расчета использовать для стоек доски 50х150 мм длиной 3000 мм при установке их с шагом до 600 мм. По всей высоте они должны быть цельными, без сращивания, кроме отрезков над проемами.
Для внутренних стен одноэтажных домов сечение стоек может быть уменьшено до 40х100 мм. В двухэтажных нагрузка более высокая, поэтому опорные элементы ставятся чаще — с расстоянием до 300 мм.
Углы и проемы
Каркас в углах устраивается из 2-3 стоек, чтобы обеспечить устойчивость и предотвратить образование мостиков холода. При этом к одной из досок впоследствии крепится обшивка.
Вокруг проемов стойки должны быть двойными, чтобы компенсировать снижение жесткости в ослабленных местах. Примыкающие к проему части стоек монтируются между нижним лежнем и перемычкой, а внутренние — между двумя обвязками (верхней и нижней).
Одинарные стойки по проемам допускаются в перегородках и наружных стенах, если их ширина не превышает шага установки стоек.
Перемычки устраиваются из двух досок, уложенных на ребро. Соединяются они гвоздями. Чтобы толщина перемычки была равна высоте сечения стойки, между досками прокладываются деревянные бруски или жесткий утеплитель.
Все элементы каркаса скрепляются гвоздями длиной не менее 80 мм. Минимальное количество крепежа — 2-4 шт. на одно монтажное соединение. Допускается делать пазы и пропилы, но не более 1/3 высоты несущего сечения. Для ненесущих элементов оставшаяся целая часть не должна быть менее 40 мм.
В чем суть строительства каркасного дома
Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр.
Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.
Стена дома в разрезе без дополнительного утепления пенопластом
Какие же материалы формируют стену?
- утеплитель минеральная вата
- утеплитель листы пенопласта
- гидроизоляция в виде пленки или мембраны
- пароизоляция в виде диффузионной мембраны
- листы ОСБ
- внешняя и внутренняя отделка
Утепление каркасного дома, как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта.
Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.
Утепление дома своими руками с помощью матов
Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков.
Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.
Гидроизоляция стен изоспаном в каркасном доме
Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать».
Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше.
При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума.
А устройство правильной вентиляции каркасного дома полностью убирает эти риски.
Пароизоляция стен изнутри дома с помощью мембраны своими руками
Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.
Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.
Обшивка дома ОСБ-плитами
Строим каркасный дом: пошаговая инструкция
Перед укладкой обвязочного бруса следует проверить ростверк с помощью строительного уровня и при обнаружении неровностей, скорректировать их.
Дальше порядок и очередность работ выглядит следующим образом:
Сначала происходит укладка первого ряда, так называемой обвязки, для которой выбирается брус с бо?льшим сечением, чем весь остальной материал. Крепиться он на анкера, а дополнительно фиксируется в угловых соединениях при помощи металлических уголков.
Следующий шаг – установка вертикальных элементов каркаса или стоек, которые устанавливаются на первый ряд бруса и скрепляются с ним. Начинать их монтаж необходимо с углов и далее, с определенным шагом, по периметру будущего здания
Для этого используются металлические уголки, которые фиксируются болтовыми соединениями
Важно, во время установки стоек постоянно проверять их вертикальность с помощью отвеса, так как от этого не только зависит красота дома, но прежде всего его надежность, поэтому данному этапу следует уделить особое внимание.
Важный нюанс – монтаж вертикальных стоек обязательно должен вестись с учетом оконных и дверных проемов. Для этого, в планируемых местах установки дверей и оконных конструкций следует правильно выполнить запилы вертикальных стоек с одновременной установкой в их середину обсадных досок, к которым впоследствии и будет выполнено крепление коробок.
Для обеспечения стабильности конструкции следует смонтировать временные диагональные распорки, которые устанавливаются под углом к вертикальным стойкам и гарантируют их стабильность до полного закрепления каркаса.
Далее, когда строим каркасный дом сами шаг за шагом, наступает очередь монтажа верхнего пояса, а именно установка верхнего бруса и закрепление его к вертикальным стойкам
Важное замечание, если нижний ряд и вертикальные стойки выполнены строго по уровню, то и верхняя доска ляжет абсолютно ровно.
Крепление верхнего бруса также выполняется при помощи металлических уголков, которые фиксируются болтами
Можно использовать для этого и гвозди, но следует учитывать, что они должны войти в брус не менее чем на 10 см.
После этого каркас дома приобретает свои очертания и стабильность, поэтому можно смело снимать временные диагональные опоры, так как они уже выполнили свою задачу.
До того как самому построить каркасный дом своими руками следует ознакомиться и правилами установки укосин и их функциями. Это элементы из брусков, которым отводиться важная роль в дополнительном укреплении каркаса. Устанавливаются в обеих сторон вертикальной стойки сверху и снизу конструкции и закрепляются длинными гвоздями.
Далее, следует приступить к монтажу балок перекрытия, брус для которых закрепляется с помощью уголков, предварительно уперев его на верхнюю обвязочную конструкцию. Но можно использовать и более сложные варианты монтажа и крепления потолочных балок, например, методом вырубки, когда в верхнем брусе подготавливается специальное «гнездо» для их установки либо с помощью кронштейнов.
После того как установлены балки перекрытия и если не предусмотрен второй этаж, наступает черед монтажа стропильной конструкции для кровли, к которой будет крепиться обрешетка.
Ключевые правила строительства каркасных домов
Специалисты рекомендуют придерживаться следующих норм:
- Использование только качественных пиломатериалов. Оптимальным выбором является продукция камерной сушки, так как древесина натуральной влажности нередко покрывается трещинами. Для максимального удаления влаги из бруса применяется техническая просушка.
- Серьезное отношение к мелочам. Не стоит экономить на теплоизоляционных материалах, крепежах либо пропитке для бруса. Низкокачественный утеплитель может быть источником выделения вредных веществ, которые негативно влияют на здоровье. Нередко из-за нарушения правил крепления конструктивных элементов каркас дома теряет целостность.
- Выполнять работы должны квалифицированные специалисты. Не стоит экспериментировать и доверять работу начинающим мастерам. Нарушение технологии строительства негативно влияет на комфорт эксплуатации дома, а иногда приводит к возникновению аварийных ситуаций. Ведь речь идет не лишь о монтаже стен и перегородок, а и об огромном количестве узкопрофильных задач (коммуникации, кровля и т.п.).
Рассмотрим основные этапы строительных работ.
Пароизоляционный материал для стен
Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.
Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.
Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.

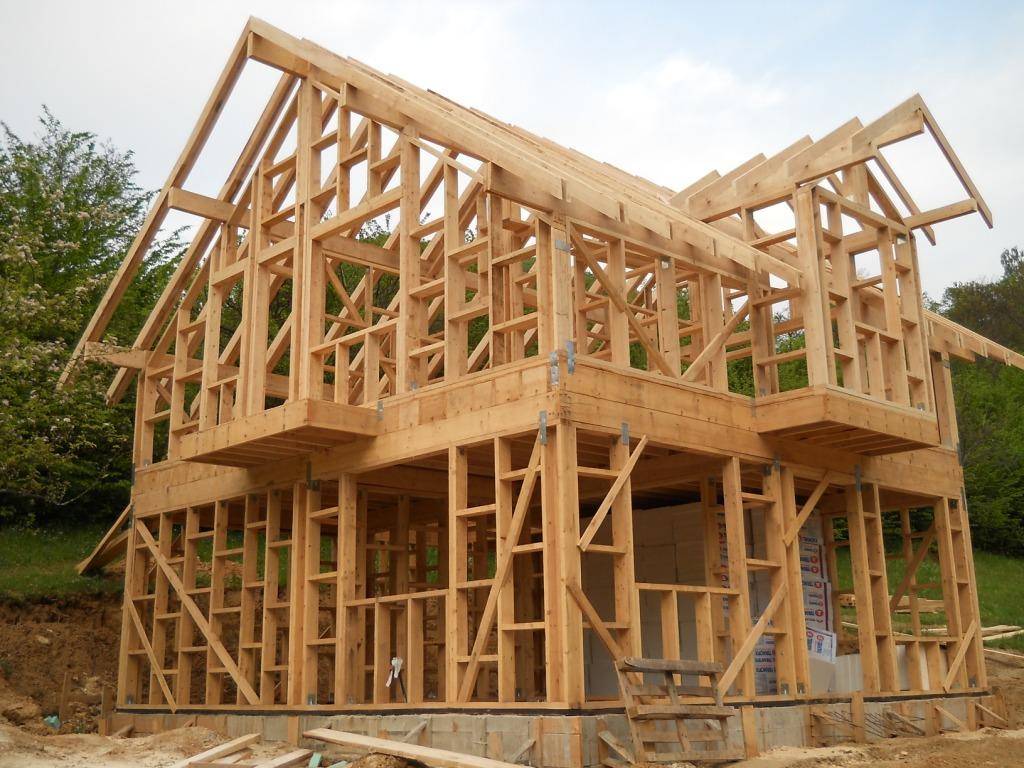

Этапы возведения каркаса стен и крыши
Черновой пол с его жестким основанием – опорная точка для возведения каркаса стен и монтажа стропильной системы под кровлю. Это один из самых трудоемких этапов строительства каркасного дома.
Монтаж вертикальных стоек для внешних стен
По уже имеющейся нижней обвязке делают разметку для крепления вертикальных стоек каркаса. Их длина определяет высоту потолка на этаже за минусом его чистовой отделки.

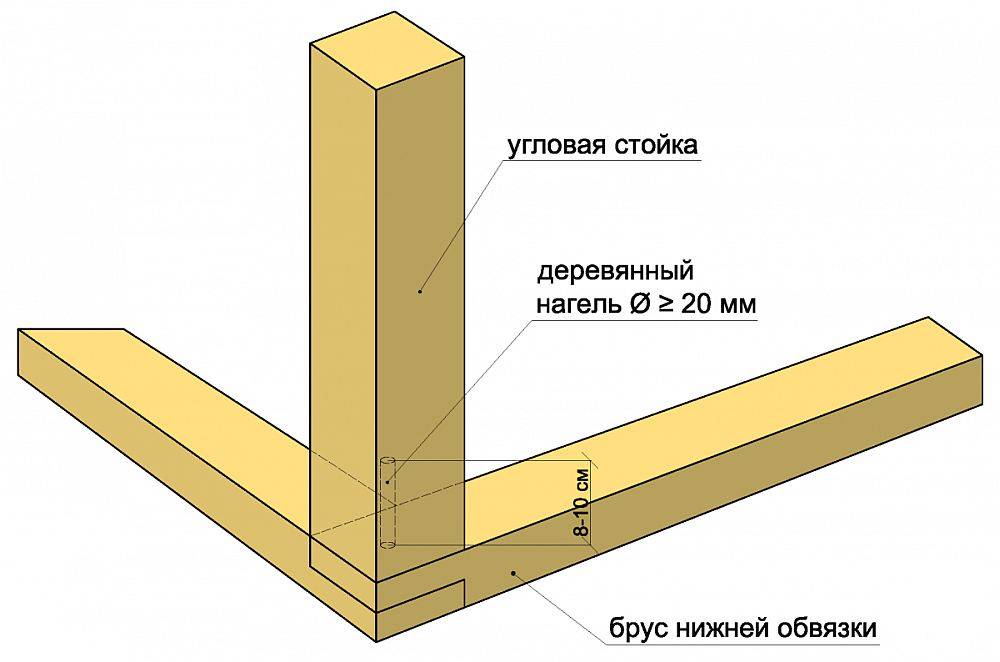

Работу начинают с установки угловых элементов с сечением не менее 100х100 мм. Их фиксируют двумя основными способами:
- С помощью деревянного нагеля, который должен возвышаться над угловым соединением обвязки на 80-100 мм. В этом случае стойку буквально нанизывают на него.
- С помощью оцинкованных металлических уголков с усилением.
Для стоек на прямых участках подойдет брус с меньшим сечением – 50х100 мм. Его соединение с обвязкой выполняют путем полной, неполной вырубки или с помощью стальных уголков. Здесь можно использовать крепежные элементы без усиления.
При определении шага стоек ориентируйтесь на ширину утеплителя или листового материала обшивки стен. Чтобы вертикальные элементы каркаса не кренились, их можно зафиксировать временными укосинами.

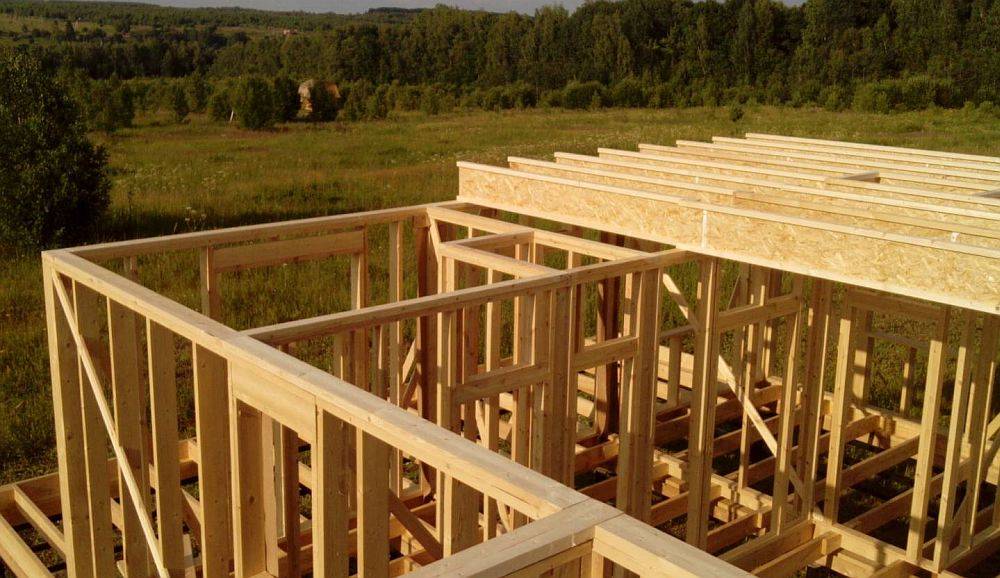

Верхняя обвязка каркаса и межэтажное перекрытие
Только после фиксации стоек строго вертикально и в неподвижном положении приступают к работе над верхней обвязкой. Все пазы и крепления в ней должны быть аналогичны тем, что имели место в аналогичном нижнем поясе. Это придаст конструкции хорошую пространственную жесткость.
Обратите внимание! Ширина балок верхней обвязки должна равняться ширине вертикальных стоек. Межэтажное перекрытие монтируют аналогично цокольному
Лаги из доски 50х200 мм с шагом 600-800 мм крепят гвоздями к брусьям верхней обвязки
Межэтажное перекрытие монтируют аналогично цокольному. Лаги из доски 50х200 мм с шагом 600-800 мм крепят гвоздями к брусьям верхней обвязки.
Если перекрытие является не элементом стропильной системы крыши, а полом второго этажа, его необходимо дополнительно усилить распорками. Их функцию выполняют обрезные доски, которые выстраивают между лагами в одну линию и фиксируют с помощью гвоздей. При ширине пролета второго этажа в 2,5-3 м достаточно одной линии распорок. Для большего пролета понадобится две параллельных линии.

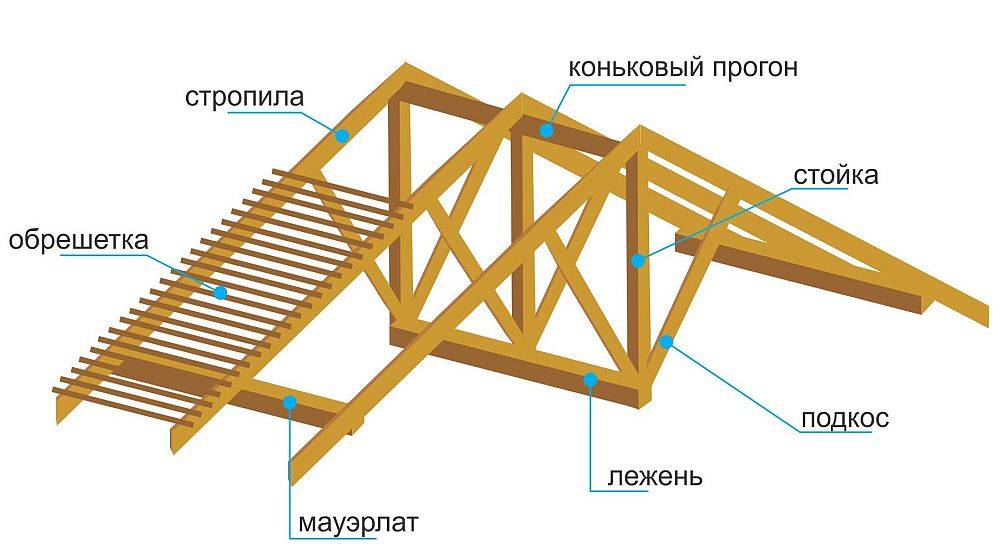

Сборка стропильной системы
Стропильная система определяет форму крыши каркасного дома, возводимого с нуля. Чаще всего она бывает двухскатной.
Для стропил подходят доски с сечением 50х150 мм или 50х200 мм. Их устанавливают на брусья верхней обвязки с шагом 0,6-1,1 м.
Стропила также соединяют между собой, что придает кровле соответствующую жесткость и обуславливает ее несущую способность. Для этого используют следующие элементы:
- продольные прогоны;
- обрешетку;
- ригели;
- стойки;
- лежень;
- затяжку.
Если ширина пролет второго этажа или мансарды составляет менее 10 м и в доме нет несущих стен, кроме внешних, можно монтировать висячие стропила. Эта система предполагает крепление каждой стропилы одним концом к обвязке, а вторым – к встречному элементу. Затяжка в виде горизонтальной балки позволяет усилить конструкцию.
Наслонные стропила уместным там, где для них есть промежуточная опора в виде несущей стены или столбчатого элемента. Их усиливают внутренними серединными стойками.
Нижняя обвязка и пол
Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.
Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.
Так выглядят закрепленные лагиИсточник goroddomov.ru
На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.
Следующий этап – утепление
Здесь важно подобрать качественный утеплитель
Стыки с лагами обязательно заделываются герметизирующими материаламиИсточник 9dach.ru
Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.
Стены каркасных домов – их устройство и технологии возведения
Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.
Послойная конструкция стены
Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:
- Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.
- Его укрывают слоем гидроизоляции.
- Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.
- Изнутри между стойками каркаса укладывают утеплитель.
- Укрывают его пароизоляционным материалом.
- Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.
В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.
Канадская и финская технологии поднятия стен каркасных домов
Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.
Финская технология предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.
Канадская технология позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.
Обратите внимание! После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм
Миф 3. Все каркасные дома строят по одной технологии
Принципиальная схема стены у всех каркасных домов действительно одинаковая: между стойками каркаса находится утеплитель, защищенный с внутренней стороны пароизоляционной пленкой, с наружной — гидроизоляционной супердиффузной (пропускающей пар) мембраной. С обеих сторон каркас и утеплитель защищены жесткой обшивкой, различным листовым материалом: ориентированно-стружечными плитами (ОСП, OSB), цементно-стружечными плитами (ЦСП), водостойкой фанерой, гипсокартонными листами (ГКЛ). Подобным образом устроены и перекрытия.
Однако у разных типов строений есть существенные отличия в способах возведения, материалах и нюансах конструкции. Каркасные дома являются сборными, поскольку их монтируют из заранее изготовленных конструкций, комплект которых привозят на стройплощадку. Производство конструкций обязательно должно быть заводское — такой подход обеспечит точность размеров и комплектность элементов. При этом технология сборки дома может быть различной:
сборка на стройплощадке
На заранее подготовленный фундамент устанавливают каркас стен, обшивают его, заполняют утеплителем, защищают изоляцией. Таким же образом из заготовленных элементов собирают перекрытия, крышу, затем устанавливают окна, двери и т. д. Время сборки на стройплощадке — 3-12 недель. Работа требует тщательности и неукоснительного соблюдения требований монтажа — проконтролировать это неспециалисту сложно.
Строителство каркасного дома из готовых панелей
заводская сборка (каркасно-щитовые дома)
Сборку стен и перекрытий дома производят еще в заводских условиях на специальных технологических линиях, и на стройплощадку привозят уже готовые панели для дома. Они бывают разной степени готовности: от собранной каркасной конструкции до полностью готовых панелей стен (со вставленными окнами и встроенными инженерными коммуникациями), многослойных плит перекрытий и даже крыши. Сборные элементы должны соответствовать проектным размерам с точностью до миллиметра, и на стройплощадке их лишь скрепляют между собой.
Коробку возводят в течение 3-7 дней в зависимости от сложности проекта. В большой степени качество строения зависит от заводской работы. Поэтому компания, поставляющая сборные конструкции, должна иметь безупречную репутацию: тогда надежным будет и здание. Собирать дом должна специально обученная бригада. Однако комплект вместе с подробной инструкцией могут поставлять заказчику для самостоятельной сборки. Такая практика встречается как в зарубежном, так и в отечественном каркасном строительстве. Дома различают по материалу каркаса:
Деревянный каркас
Делают из доски, цельного или клееного бруса (который является самым прочным, качественным и дорогим), а также деревянной двутавровой балки (дерево + ОСП + дерево). Стандартное сечение стойки — 50 х 150 мм. От качества дерева зависит долговечность и прочность дома. Главное требование — влажность пиломатериалов должна быть не выше 18%. Дома с деревянным каркасом наиболее распространены.
Металлический каркас
Выполняют из профилей различной конфигурации, собранных на болтах. Они должны иметь антикоррозийное покрытие (быть оцинкованными или окрашенными). Металлический каркас позволяет устраивать большие пролеты перекрытий и проемы в стенах (в этом с ним может сравниться только каркас из клееного бруса).
Строительство каркасного дома из металлического каркаса
Другие различия между каркасными домами состоят в особенностях конструкции стены. Различными могут быть материалы, толщины и количество слоев утеплителя, обшивки, паро- и гидроизоляции, конструкции перекрытий (по балкам, фермам или панелям). Таким образом, обобщенное название «канадские дома», не описывает всего многообразия каркасных строений.
Можно выделить такие их типы:
- дома с деревянным каркасом и утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные и каркасно-щитовые);
- дома с металлическим каркасом, утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные);
- каркасно-щитовые дома с утеплителем из пенополистирола и толщиной стены 12-25 см;
- дома премиум-класса с каркасом из клееного бруса, несколькими слоями утеплителя и толщиной стены до 35-40 см.
Резюме: каркасные дома отличаются конструкцией, технологией сборки и теплотехническими свойствами.
Виды каркасного строительства
Прежде чем купить проект каркасного дома, необходимо разобраться, какие бывают виды каркасных домов. Выделяют 4 основных типа, все остальные разновидности – сочетание элементов от разных модификаций в одном здании. Применяются такие типы строений:
Рамные дома из каркаса с перекрытиями
Такие постройки также называют «канадскими домами» Считается, что при их разработке в России за основу брались канадские нормы строительства.
Перекрытие на раме каркасного домаИсточник assz.ru
Вертикальные брусья являются главными несущими конструкциями. Внизу они прикрепляются к горизонтальным балкам, вверху соединяются такими же балками, создавая основание для второго этажа.
Дома из каркаса с неразрезными стойками
Ещё такие строения называют финскими. Неизвестно, придумали их именно в Финляндии или нет, но именно там и на территории прилегающих к ней стран они широко распространены.
При строительстве неразрезных стоек необходимо особое внимание уделять правильности их установки. Если будет допущено хотя бы небольшое отклонение в сторону на первом этаже, постройка второго этажа будет сильно затруднена, либо невозможна совсем
Вертикальные стойки это основа для всего домаИсточник kayabaparts.ru
Дома стоечно-балочного типа
Такой вид строений распространён в Германии, ещё они называются фахверковые. По внешнему виду их легко отличить от других – все наружные столбы, поперечные и наклонные балки стен видны снаружи. Срок эксплуатации дольше, чем у других домов. Существуют памятники архитектуры, возраст которых 5-6 веков.
Строительство таких домов более трудоёмко из-за того, детали конструкций крепятся с помощью врезных соединений. Но, существуют проекты небольших каркасных домов, в которых брусья крепятся на болты.
Каркасный дом стоечно-балочного типаИсточник piorit.ru
Каркасно-стоечные конструкции
В отличие от вышеперечисленных строений вертикальные стойки таких конструкций не только поддерживают стены и перекрытия. Дополнительно они используются как сваи. Их забивают в грунт или ставят на опоры из бетона. Это даёт возможность поднять строение выше уровня грунта. Такая особенность будет полезна при возведении зданий на заболоченной местности или в зонах подтопления. Ещё одно преимущество – хорошая вентиляция нижней части дома. Доски остаются сухими, что препятствует образованию плесени и грибка.
На мощных стойках держится весь каркас домаИсточник stroy-podskazka.ru
Постройка дома по всем требованиям
Постройка каркасных домов далеко не так проста как может показаться на первый взгляд. Не каждый может произвести сборку дома самостоятельно. Фирмы, оказывающие услуги по проектированию и строительству домов, имеющих каркасную основу, обычно строго соблюдают все нормативы и предписания как того требует закон. Когда соблюдаются все правила строительства при возведении каркасного дома, он получается надежным, прочным и имеющим продолжительный срок эксплуатации.
Даже небольшие отступления от нормативов могут повлечь непредсказуемые последствия. Любой человек может вспомнить как знакомые, родственники или соседи пытались построить дом самостоятельно, а через пару лет начинали все перестраивать заново либо производить капитальный ремонт.
Происходит это поскольку непрофессионалами допускается нарушение элементарных технических норм и требований. К примеру, даже если каркас дома возвели правильно и была выполнена качественная теплоизоляция, но были допущены ошибки, например, по определению точки росы, то это приведет к скорому разрушению конструкции.
