Система антиобледенения кровли и водостока: выбор и монтаж

Выбор кабеля

Ошибка №2

Обратите внимание, здесь используется совсем другой нагревательный кабель, отличный от того, что прокладывается в теплых полах внутри дома. Его оболочка изготавливается из специального теплостойкого светостабилизированного ПВХ пластиката

Данный материал не боится воздействия ультрафиолета и жестких климатических условий

Его оболочка изготавливается из специального теплостойкого светостабилизированного ПВХ пластиката. Данный материал не боится воздействия ультрафиолета и жестких климатических условий.

Есть два вида такого кабеля:

саморегулирующийся

резистивный

Для обычного дома вполне сгодится второй вариант. Он имеет постоянную мощность и помимо недорогой цены, более надежен, чем саморегулирующийся.

Причины появления наледи на кровельных скатах

К образованию наледи на кровле и отдельных элементах водостока приводит существенная температурная разница между холодным карнизом и подогреваемой частью кровельной конструкции. Причин подобного явления может быть множество.

Низкая теплоизоляционная защита

Недостаточное утепление крыши может привести к теплопотерям дома, скоплению снежного покрова и появлению ледяной корки.

Теплопотери обеспечивают подтаивание снега даже в условиях пониженных температур, в результате чего талая вода движется по всей площади кровельных скатов, а на более холодных участках она превращается в лед.

Недостаточная термозащита может стать причиной разрушения кровельного пирога, гниения утеплителя и появления плесени на внутренних поверхностях стен.

Климатические условия

Не менее серьезную проблему обледенения кровли и водостоков представляют климатические условия региона и суточные колебания температур.

Даже при условии правильной организации кровельной конструкции колебания температур в разное время суток могут привести к появлению наледи.

Перепад температур в ночное и дневное время может отмечаться по всей площади кровли, что в свою очередь чревато промерзанием поверхности. В дневное время суток происходит прогрев поверхности и подтаивание снега, а в ночное время – ее повторное промерзание и образование ледяной корки.

Конструктивные особенности кровли

Нестандартные конструкции кровель и наличие сложных элементов: башен, внутренних углов, воротников, горизонтальных площадок, резных водостоков приводят к образованию дополнительного снежного покрова.

Чтобы избежать проблемы обледенения, специалисты рекомендуют обустраивать геометрически простые кровельные конструкции с наклоном скатов не менее 30 градусов.

Современная система электрического обогрева крыши предусмотрена для установки в зонах, подверженных заснеживанию и обледенению.

Особенности установки

Различные конфигурации крыши и водостока требуют индивидуального подхода к выбору мест расположения греющих кабелей и форме теплового контура.

Основные места установки греющего кабеля:

• горизонтальные и наклонные жёлоба водостока,
• водосточные трубы,
• свесы крыши,
• места примыкания к смежным стенам,
• ендовы – стыки скатов крыши,

Способы укладки кабеля в разных местах расположения отличаются: на плоскостях формируется змейка, на узких и длинных участках протягивают прямые нити.

Кроме греющего кабеля для устройства полноценной системы антиобледенения потребуются:

• блок питания и “холодный” кабель в двойной оплётке для подачи питания на тепловой контур;
• терморегулятор для регулировки температуры в контуре;
• узел защитного отключения для предотвращения возгорания в случае нарушения целостности самого кабеля или его оплётки;
• муфты для соединения участков контура;
• крепежи;
• герметик.

В желобах водостока

В желобах кабель протягивают в две нити параллельно с отступом 10-15 см.

При ширине трубы до 10 см в ней протягивают одну нить, при увеличении диаметра на каждые 20 см прибавляют ещё по одной нити.

Уложенные нити необходимо зафиксировать монтажной лентой, стальными зажимами или уложить в пластиковые клипсы. Фиксирующие элементы размещают через каждые 25-50 см.

На концах трубы, чтобы увеличить площадь обогрева, закрепляют кабель по спирали или делают свисающую петлю для стока воды.

Места крепления фиксирующих элементов (стальных скоб или монтажной ленты) к частям водостока обрабатывают силиконовым герметиком, чтобы предотвратить протечки.

По краю крыши

Способ размещения нагревательного элемента на краю крыши зависит от формы кровли и кровельного материала, наличия или отсутствия водостока. По поверхности кровли вдоль свеса укладывают змейку из нагревающего кабеля.

Змейка укладывается согласно рисунку кровельного материала:

• по волновым материалам – нижние точки змейки крепятся в нижних точках волны кровли, верхние точки змейки – на гребнях кровельного материала;
• по листовым материалам кабель протягивают вдоль каждого шва по обе стороны от него, а нижнюю часть змейки тянут горизонтально по водосточному желобу, получается контур в виде буквы “Ш”.

При этом ширина контура подбирается таким образом, чтобы занять участок, наиболее подверженный образованию наледи. Обычно достаточно 35-40 см, но в случае небольшого угла наклона крыши или наличия мансардного этажа, ширину змейки можно увеличить.

В местах примыкания крыши к стенам и на ендовах

Участки, где кровля образует вогнутый угол, наиболее подвержены скапливанию снега и дождевой воды. При малейшем нарушении герметичности покрова влага проникает внутрь конструкции. К таким зонам риска относятся места примыкания кровли к стенам и вогнутые стыки скатов крыши – ендовы.

Чтобы талая вода не задерживалась, вдоль соединения от нижней точки протягивают греющий кабель в две нити, не доходя трети до верхнего края. В ендовах кабель протягивают по обе стороны линии соединения, в примыканиях стены и кровли – в 5-8 см от стены. Расстояние между параллельными кабелями – от 10 до 15 см.

Порядок монтажа системы антиобледенения

После выполнения всех необходимых расчётов приступают к подготовительным мероприятиям, собирают необходимый инструмент и закупают материалы и оборудование. После этого начинают монтаж системы «антилёд».

Подготовительный этап

Подготовка основания включает в себя удаление неработоспособных элементов старой системы снеготаяния, если такая была ранее установлены. Места укладки греющего кабеля очищают от накопившегося мусора и грязи. Кроме того, осматривают кровлю с целью выявления предметов и острых краёв, таящих в себе опасность повреждения кабеля.

Монтажные работы

Сборку обогревающей системы начинают с крепления электронного модуля. Лучше всего для его установки использовать отдельный шкаф управления. Монтаж других элементов конструкции ведут в такой последовательности:

1. Устанавливают сигнальные сенсоры. Датчик температуры следует закрепить в месте, исключающем попадание прямых солнечных лучей, вдали от систем отопления, вентиляции и кондиционирования. Сенсор выпадения осадков монтируют на открытом участке крыши. Датчики влажности крепят в зонах, которые первыми оказываются под действием талой воды.Сигнальные датчики устанавливают таким образом, чтобы обеспечить возможность их чёткого и своевременного срабатывания
2. Прокладывают силовые и сигнальные кабели. Для их крепления используют нейлоновые стяжки и пластиковые фиксаторы. После укладки проводники следует прозвонить, а в силовых линиях дополнительно измерить сопротивление изоляции.
3. Укладывают греющие кабели. Для их фиксации используют предусмотренные производителем кронштейны, металлические зажимы и накладки. Можно также использовать перфорированную монтажную ленту с тем условием, чтобы не были повреждены оболочки нагревателей. При укладке следует исключить возможность свободного провисания обогревающих линий в воздухе.Для крепления греющего кабеля можно использовать специальную перфорированную ленту

4. Концы кабелей заводят в распределительные коробки, замеряют сопротивление и отсутствие пробоя изоляции у каждой секции. Минимальное значение, которое при этом должен показать мегомметр, — 10 Мом/м.Для монтажа и крепления греющего кабеля в водостоках длиной более 3 м используют металлический трос

5. Выполняют электрические подключения греющих, силовых и сигнальных кабелей между собой и с блоком управления. Нагревательные секции и шкаф управления заземляют.Подключение нагревательных кабелей выполняют в строгом соответствии со схемой коммутации и защиты
6. При подходящей температуре наружного воздуха проводят включение антиобледенительной системы на 1 час, после чего замеряют потребляемый каждой секцией ток. В случае отклонения от номинальных значений, выявляют и устраняют причины неполадок. Для проверки работоспособности датчиков воды и осадков при чистом небе допускается их полив водой.

Видео: анимированная инструкция по монтажу нагревательного кабеля

Согласно СНиПу –85, который регламентирует порядок установки и эксплуатации электротехнических устройств, монтаж греющих кабелей можно вести при температуре наружного воздуха не ниже минус 15 °C. Установку нагревателей необходимо завершить до выпадения первого снега и образования наледи на крыше. Лучшим временем для монтажа можно считать последние недели осени. Если же по какой-либо причине работы затянулись до появления снежных шапок и ледяных пробок на крыше и в водостоке, то потребуется тщательная очистка мест укладки кабеля от осадков.

Монтаж системы антиобледенения связан с риском, поэтому работать без страховки запрещено

Зачем это нужно ↑

Прежде чем выяснять целесообразность монтажа антиобледенения нужно тщательно рассмотреть процессы, возникающие при воздействии на элементы водостока отрицательных температур.

В зимний период водостоки подвергаются повышенным нагрузкам. Серьезное испытание на прочность они проходят под воздействием лавинообразного схода с крыши снега, накопления в желобах льда. Последние – это неизбежное следствие процессов, происходящих в это время года: вода, образованная при таянии снега на крыше, попадает в желоб. Там она слой за слоем намерзает. Необходимо добавить и неравномерные нагрузки, которые оказывают на желоба сосульки.

Единственно возможный вариант радикального решения проблемы является система антиобледенения водостоков и кровли, то есть устройство в желобах, а также в трубах нагревательных электропроводов. Она не дает подтаявшему снегу превратиться в лед, а, наоборот, позволяет своевременно удалять талую воду и другие атмосферные осадки.

Если температура воздуха опускается ниже ноля, то вода начинает кристаллизоваться. Это негативно сказывается на состоянии компонентов водостока, напрямую влияет на его эксплуатационные качества.

• Уменьшение максимальной пропускной способности желобов и труб. Формирование ледяной корки препятствует прохождению требуемого объема жидкости.
• Деформация и разрушение компонентов. В процессе кристаллизации воды происходит увеличение ее объема. Это может повредить места стыков, нарушить целостность магистрали.
• Формирование ледяных пробок. В совокупности с посторонним мусором в желобах и трубах могут появиться так называемые ледяные пробки. Они не дают воде стекать, в результате чего она попадает на стены здания и фундамент.

Необходимость применения подогрева кровли

Снег, как известно, не только «кружится, летает и тает», но ещё и создаёт массу проблем:

1. Своим весом он может повредить кровлю либо водосточную систему вплоть до образования протечек.
2. Преодолев критическую массу, снежный сугроб может соскользнуть со ската крыши и обрушиться вниз, травмируя находящихся у дома людей или животных.
3. Мягкий и рыхлый снег очень легко превращается в твёрдый опасный лёд: днём под лучами солнца происходит таяние, а ночью образовавшаяся при этом вода замерзает. Лёд не только перекрывает водосточную систему и создаёт своим весом опасность её обрушения, но ещё и в виде сосулек угрожает жизни прохожих.

Заметим, что таяние снега может наблюдаться и в мороз, если крыша плохо утеплена («тёплая кровля»). На этот раз причиной таяния становится тепло внутреннего пространства дома. Стекая на более холодные карниз и водосток, талая вода замерзает, образуя наледи и сосульки.

Такие «украшения» превращают крышу дома в источние опасности для окружающих

Игнорировать проблему льда и снега на крыше нельзя. Но вместо того чтобы удалять их механическим способом, можно применить более простое и современное решение: закрепить на кровле и водостоке нагреватели. Это и есть суть системы антиобледенения.

Из чего состоит и как работает установка «антилёд»

В простейшем виде конструкция для защиты кровли от снега и наледи состоит из следующих частей:

• нагревательный контур, включающий в себя отдельные участки греющего кабеля, соединительные проводники, крепёж и изоляцию;
• термодатчик;
• электрический термостат;
• силовые и сигнальные кабели.

Более сложные системы могут дополняться датчиками, реагирующими на влажность и осадки, метеостанцией, различными программаторами и устройствами обеспечения безопасности.

В состав установки «антилёд» входит не так уж и много компонентов, что позволяет без труда собрать конструкцию своими руками

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

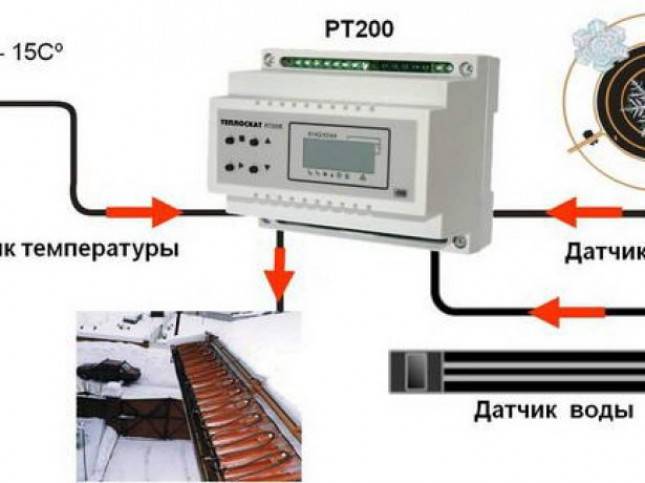

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Технология обустройства системы обогрева

Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:

Для начала намечаем места, где будет проложен кабель

Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт. При разметке внимательно осматриваем основание

Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой

При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.

Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.

Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.

Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену

Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.

Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.

Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения. Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя

Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность

Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.

Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.

На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед

Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.

Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.

В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.

На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева

Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.

Если все в порядке, программируем термостат и запускаем систему в работу.

Чем все это опасно для крыши?

Так чего опасаться? Уже первая замерзшая на карнизе вода образует собой ледяную плотину, перед которой продолжает накапливаться вода. По невидимым физическим законам жидкость теперь начинает двигаться вверх по швам кровельных соединений, как двигается вода в сообщающихся сосудах (именно такие используют в качестве строительного гидроуровня). А это уже в свою очередь становится причиной протечек!

Причем лед умудряется образовываться не только на кровле, но и в желобах, и даже в вертикальных водосточных трубах. И, если талой воде уже нет выхода из-за забитого льдом водостока, она начинает затекать под кровельное покрытие. А уж там выход к утеплителю и внутреннему пространству влага всегда найдет: отверстия на гидроизоляционной пленке после степлера, мелкие разрывы, повреждения, места стыков с кровельными элементами. Результат – сгнившие стропила, сырой утеплитель и размножение грибка по чердачному помещению.

Кроме того, если вы когда-либо встречали сломанные водосточные желоба – знайте, что это дело рук обычной надели и подтаявшего снега, когда нет защитной системы антиобледенения.

Также, если снега на крыше нет, т.к. он постоянно подтаивает и съезжает вниз, тогда само кровельное покрытие будет в итоге подвержено постоянным циклам замораживания и размораживания. А это – ощутимое сокращение срока жизни кровельного покрытия. Причем больше всего страдает мягкая кровля, которая лишается своей каменной крошки и засоряет ею водосливы, керамическая черепица лопается, а под рулонную кровлю в итоге затекает вода. От льда разрывается даже металл.

Вот почему обогрев кровель необходим любому зданию, а не только там, где сосульки грозят свалиться на голову горожанам. Тем более, что современные технические решения довольно просты и доступны каждому.

Монтаж системы кабелей для обогрева кровельного покрытия

Самый важный момент в процессе сборки системы кабелей – это правильно распределить их по необходимым участкам. Поэтому монтаж подразумевает под собой связку нескольких участков кабеля в один узел. Это связка так и называется – узел.

Какие участки объединяются между собой:

• Часть кровли ближе к карнизу. Здесь ширина участка определяется по мере необходимости, чаще от снегозадержателей до края. На плоскости кровельного материала кабель греющий крепится специальными полосками и зажимами или клепками. Монтаж производится зигзагообразно.
• Желоба водосточной системы.
• Трубы вертикальные водостока.

Посмотрите на фото выше, на нем показано, как можно провести монтаж одного кабеля для обогрева, который бы охватил сразу и плоскость крыши, и лотки водосточной системы. И это один из вариантов, который можно назвать экономичным в плане расхода материалов.

После того как греющий кабель для обогрева кровли и водостока будет полностью установлен и закреплен, можно проводить его подключение к силовой сети через распределительное устройство. Поэтому еще до того как начнется монтаж, нужно определиться с местом установки двух комплектующих узлов. Оптимальный вариант – провести монтаж под кровельной конструкцией на чердаке, к этому месту должен быть свободный доступ.

Если все монтажные процесс проведены, необходимо перейти к пусконаладочным работам

Обратите внимание, что эти работы – обязательное условие, которое зафиксировано Правилами УЭ в главе 1.8. что необходимо сделать:

• Провести проверку сопротивления во всех уложенных кабельных системах. То есть, проводится измерение показателя сопротивления каждой жилы и проверяется это значение с паспортными данными самого кабеля для обогрева.
• Обязательно устанавливается заземление всей системы.
• Проводится проверка на предмет ее отключения при нештатных ситуациях.
• Прозванивается каждый кабель, где проверяется фаза и ноль.
• Автоматика также тестируется на предмет правильной работы.
• Обязательно составляется акт приемки всей системы обогрева.

Итак, все готово, можно запускать процесс обогрева кровли и водостока. Самая простая схема – это пуск на реле, которое снимает блокировку питающего кабеля. Более сложные схемы имеют в своем составе реле времени. То есть, пусковое реле включается на определенное время, которое задается температурным режимом работы всей системы обогрева. Как только реле времени отключится, включаются датчики осадков и воды. Они контролируют количество осадков, выпавших на крышу дома.

Если осадков много, система обогрева кровли работает, как только осадки прекращаются, все кабели отключаются одновременно. При этом система обогрева водостока продолжает работать, пока не просигнализирует датчик воды (имеется в виду талой воды). То есть, в лотках и трубах системы водостока не будет воды, система работать тоже не будет. Получается так, что автоматика контролирует весь процесс и регулирует, какой узел должен работать, а какой нет. Обычно система обогрева водостока работает дольше, потому что нельзя допустить, чтобы талая вода, проходящая по желобам и трубам, замерзла.

В принципе, ничего сложного в процессе укладки кабельной системы нет. Главное, как уже было сказано выше, это правильно распределить участки и узлы, а также надежно закрепить кабель. На фотографиях выше было показано несколько способов крепления, хотя это не единственный вариант. Тающий снег, поток воды – это достаточно серьезные нагрузки при низкой температуре на улице. Так что крепление необходимо проводить по всем правилам, учитывая требования условий эксплуатации.

Добавим, что, разобравшись со схемой укладки нагревающих проводов и учитывая некоторые технические моменты, можно монтаж провести своими руками.

Все о внутреннем водостоке

Итак, переходим к теме – внутренний водосток плоской кровли. Называется он так потому, что вертикальная труба, по которой со ската крыши двигается дождевая вода вниз в канализацию, располагается внутри здания. А сверху на самой крыши устанавливают специальной конструкции воронку. Она прикрыта сетчатым фильтром, чтобы внутрь водосточного стояка не попадал мусор.

К внутреннему водостоку есть некоторые требования:

• на каждые 150-200 м² площади ската устанавливают одну воронку;
• в сторону воронки скат укладывают под наклоном не менее 4°;
• диаметр трубы выбирают из расчета – 1-1,5 см² ее сечения на 1 м² площади крыши;
• мягкую кровлю укладывают на борта воронки;
• стояк должен располагаться в отапливаемом помещении;

Обустройство водоприемной воронки внутреннего водостока Источник stranapap.ru Начинают строительство внутренней водосточной системы до начала закладки фундамента. То есть укладывают отводную трубу. Если фундамент уже залит, то в нем делают отверстие перфоратором под диаметр этой трубы, куда последнюю просовывают. Сегодня нередко сливной горизонтальный отрезок водосточной системы прокладывают под полом дома первого этажа или в подвальном помещении под потолком. Это намного упрощает монтажный процесс. Но здесь по-любому придется делать отверстие в фундаменте. Чтобы этого не делать в фундаментной конструкции на стадии ее сооружения лучше оставить отверстие, вставив при заливке отрезок трубы большего диаметра.

Стояк прокладывают внутри служебных помещений. Поэтому заранее определяют в проекте место его прохождения через перекрытия, в которых оставляют или делают сквозные отверстия. Впоследствии после монтажа слива их герметизируют и утепляют. Основная задача производителя работ – провести монтаж с полной герметизацией стыков. Поэтому места соединения труб между собой, а также с фитингами, обязательно обрабатывают силиконовым герметиком. В стояке требуется оставить хотя бы одну ревизию. Это на случай замусоривания сливной трубы.

Самый важный этап в сооружении внутреннего водостока – установка водоприемной воронки. Здесь требуется стопроцентная герметизация, чтобы атмосферные осадки не проникли под кровельный материал.

Монтаж нагревательного кабеля

Для монтажа системы антиобледенения, греющие кабели прокладывают:

• на краю кровли;
• в ендовах;
• по линии пересечений кровли и смежных стен;
• в горизонтальных желобах;
• в вертикальных водосточных трубах.

Особенности укладки кабеля в этих зонах имеют свои отличия и особенности.

На краю кровли

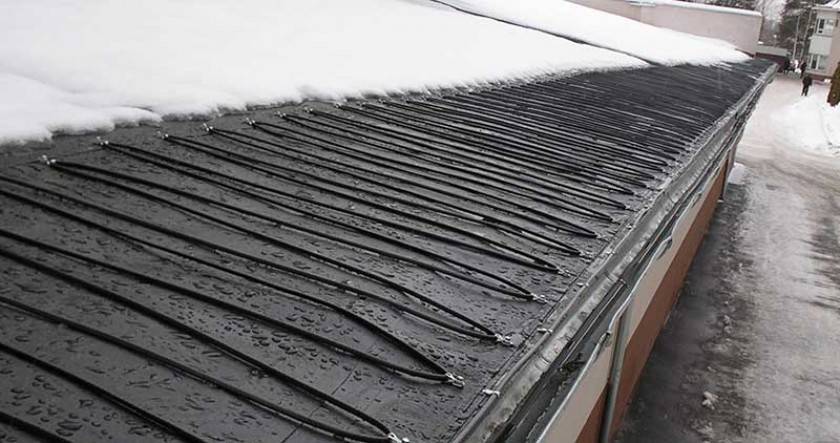

В этой зоне кабель укладывают змейкой так, чтобы она оказалась выше края наружной стены на 30 см. Высота змейки при таком раскладе оказывается 0,6, 0,9 или 1,2 м.

При монтаже кабеля на металлочерепице, виток провода укладывают в каждой нижней точке волны. Монтаж на металлической фальцевой кровле требует иного подхода. Кабель поднимается по первому шву на нужную высоту, затем спускается к водосточному желобу с другой стороны этого же шва. Проходит по желобу, доходит до следующего шва и повторяет цикл заново.

Если на скатной кровле нет желобов, то на ее грани могут формироваться значительные ледяные наросты и сосульки. Чтобы этого не случилось, кабель укладывают по одной из двух возможных схем: «капающая» петля или «капающая» грань.

Схема «капающей» петли предполагает,  что тающая вода будет стекать  и капать непосредственно с кабеля. Для этого кабель монтируют змейкой так, чтобы он свисал с края крыши на 5-8 см.

Схему «капающей» грани организовывают по похожему принципу. Только кабель закрепляют на грани кровли (капельнике), прокладывая его традиционно змейкой.

В ендовах и местах пересечения крыши и стены

Наледь легко образуется в ендовах и других местах на стыке скатов кровли. Кабель здесь прокладывают в 2 нити, вдоль стыка, на 2/3 его длины. За счет этого образуется непромерзающий проход, через который могут стекать талые воды.

Похожий метод устройства непромерзающего прохода используется для мест пересечения крыши и стены. Здесь кабель также укладывают в 2 нити на 2/3 высоты ската. Расстояние от кабеля до стены – 5-8 см, а расстояние между его нитями – 10-15 см.

В желобах

В горизонтальном желобе кабель укладывают по всей длине в одну или несколько параллельных нитей. Количество нитей зависит от ширины желоба. Если в лоток шириной до 10 см достаточно положить одну нить кабеля, то в лоток шириной 10-20 – уже две нити. Для более широкого желоба (более 20 см) их количество увеличивают, добавляя по одной нити на каждые следующие 10 см ширины. Укладывают кабель так, чтобы между нитями оставалось пространство 10-15 см.

Для крепления кабеля в желобах применяют монтажную ленту или специальные пластиковые клипсы. Также существует возможность изготовить крепления в нужных количествах самостоятельно – из стальной ленты, которой легко можно придать форму зажима. Зажимы и элементы монтажной ленты закрепляют на стенках желобов саморезами. Образованные в результате отверстия герметизируют силиконовым герметиком. Между элементами крепления соблюдают расстояние 0,3-0,5 м.

В водосточных трубах

Наледь часто формируется в сливных воронках, закрывая путь для стока талой воды с крыши. Поэтому укладка кабеля является здесь обязательной. В трубу с диаметром до 10 см помещают одну нитку кабеля, с диаметром 10-30 см – две нитки. На входе в трубу кабель закрепляют к стенкам при помощи стальных скоб.

В верхней и нижней части трубы необходим усиленный подогрев, который осуществляют путем укладки дополнительных нитей кабеля – в виде «капающей» петли или нескольких спиральных витков.

Если длина трубы превышает 3 метра, для спуска кабеля и его фиксации используют цепь или трос с крепежными элементами. Цепь (трос) подвешивают на ввинченный в деревянные элементы кровли крюк или металлический прут, закрепленный на желобе.

Советы

Такая работа должна проводиться комплексно. Если не организован обогрев кровли, то монтаж системы антиобледенения только для водостока теряет всякий смысл.

Как вариант – прокладка резистивного кабеля только в желобах, а в трубах – саморегулирующегося.

Для кровли холодного типа следует рассчитывать на мощность кабеля 25 – 30 Вт/п.м. При большой протяженности водостока она увеличивается. В таких случаях есть смысл организовать параллельное подключение «линий».

Кабеля монтируют несколькими способами: обвивают вокруг желобов и труб, прокладывают вдоль (прямо или петлями). Все зависит от конкретного места установки. Критерий один – качественный обогрев поверхности.

Необходимо предусмотреть жесткую фиксацию кабелей на элементах водостока. На них будет воздействовать не только вода, но и частички тающего льда.

При температуре на улице ниже -10 0С систему подогрева включать не рекомендуется.

Уложенные кабеля не должны препятствовать свободному току воды.
