Как устроена насосная станция: основные элементы
Для организации автономного водоснабжения используют насосную станцию, состоящую из ряда важных деталей. Они отвечают за бесперебойную работу агрегата и выполнения ключевых функций насосной станции. Скорость перекачивания воды, максимальные объемы, условия влияют на комфорт автономного водоснабжения. Именно поэтому владелец частного участка должен обеспечить правильное подключение и выбор насоса.
Если вам удается придерживаться всех правил, выполнять инструкции по подключению, придерживаться рекомендаций эксплуатации, насосная станция прослужит десятилетиями. Для потребителей ключевыми преимуществами её использования будут: поддержание оптимального давления воды, возможность использования всех современных приборов. Одновременно вы сможете включать все источники водоснабжения в доме – от обычного крана до системы джакузи.
Основными элементами насосной станции являются:
- Сам насос с определёнными техническими возможностями. Его задача заключается в подаче воды.
- Гидроаккумулятор, отвечающий за хранение воды под давлением.
- Блок управления.
В гидроаккумуляторе хранятся запасы воды. Это резервуар, оснащенный специальной мембраны. От объема воды в гидроаккумуляторе зависит давление внутри системы. Все изменения поступления и потребления воды фиксируется реле. Он контролирует работу насоса, включает или отключает систему в зависимости от наполненности резервуара.
Правила запуска и настройки оборудования
Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.
Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.
Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.
Первый запуск станции
Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.
- Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
- Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
- Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
- Подсоедините станцию к электросети и включите ее.
- Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
- Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.
Настройка автоматики
После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.
Регулировка автоматики происходит следующим образом.
- Отключите агрегат и слейте воду из гидроаккумулятора.
- Снимите крышку с реле давления.
- Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
- При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
- После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.
В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.
Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.
Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления
В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.
Водопотребление, производительность, напор
Прежде чем покупать насосную станцию, следует понять, в состоянии ли данная модель будет удовлетворить ваши потребности, способна ли она нормально функционировать в конкретных, имеющихся у вас условиях. Оценить это можно по ряду технических характеристик насоса
Особое внимание следует уделить таким параметрам, как создаваемый напор (высота, на которую насос способен поднять воду) и его производительность (объем воды, прокачиваемой за единицу времени)
Общее водопотребление дома – это суммарный расход воды всеми бытовыми приборами (посудомоечная и стиральная машины) и прочими точками водоразбора (краны в кухне и ванной, слив в санузле, наполнение бассейна, автоматизированные системы полива и орошения на участке и т.д.).
В идеале производительность станции должна быть не меньше суммы расходов всех точек водоразбора в доме. Только в этом случае жильцы дома не будут испытывать проблем с подачей воды и ее напором. Только в этом случае они смогут открывать кран, не задумываясь о том, что кому-то в доме вода в данный момент может быть нужнее.
Как правило, достаточно мощные насосы с легкостью поставляют до 3.5-8 м3 воды в час, поддерживая в водопроводной сети давление в 2-3 бара.
Чтобы определить мощность насосной станции, необходимую для обеспечения водой всех точек водоразбора, следует оценить три параметра.
1. Во-первых, необходимо знать высоту подъема подаваемой воды, т.е. посчитать расстояние от зеркала воды до самой высокой точки водопровода.
2. Во-вторых, следует учесть рабочее давление в водопроводе (для нормальной работы бытовой техники и оптимального напора воды в кранах требуется, чтобы давление было не меньше 2 бар).
3. В третьих, нужно оценить потери напора по всей длине водопровода.
Расчет расхода воды и требуемой производительности насоса, а также подбор конкретной насосной станции, удовлетворяющей данным критериям, – задача специалистов. От вас же требуется заранее определить расстояние от водозаборного патрубка насоса до зеркала воды в скважине по вертикали и удаленность насосной станции от скважины, знать тип и диаметр используемых труб.
Не лишним будет подготовить план участка и дома с указанием расположения всех точек водоразбора.
Существует еще один важный момент, который следует принять во внимание перед тем, как выбрать насосную станцию для дачи или дома
Из колодца вы закачиваете воду или из скважины – неважно, но наполняемость источника, т.е. его способность «генерировать» воду не должна быть меньше производительности станции
его способность «генерировать» воду не должна быть меньше производительности станции.
Дебит скважины можно узнать из ее паспорта, выданного производившей бурение организацией.
Чем руководствоваться при выборе водяной насосной станции
Первое на что необходимо обращать внимание при покупке станции – это мощность насоса. От этого показателя зависит напор воды в системе и ее расход
Параметр подачи воды должен быть приближен к максимальному объему потребления всеми точками водоразбора. Как правило, этот показатель усреднен довольно грубо и все модели адаптированы к номинальному расходу 1,5-9 м3/ч.
Показатель напора также выносится в таблицу характеристик станции отдельно. В паспорте он указан как расстояние, на которое насос подает воду. Но по факту этот параметр означает давление, которое способна создать станция. Так, указанный напор в 40 м, показывает, что насос создаст давление в 4 атмосферы в идеальных условиях. Поскольку при работе возникают некоторые потери давления на разводку трубопровода, а также подъем воды на определенную высоту, этот показатель будет значительно ниже.
Также при выборе водяной насосной станции необходимо учесть автономность работы агрегата. Это понадобится пользователям, обитающим в местности с проблемами в подаче электроэнергии. Для обеспечения бесперебойной работы насоса можно дополнительно установить на участке генератор, либо солнечный аккумулятор.
Преимущества ПНД труб перед стальными аналогами
Трубы, которые соединяют погружное оборудование с поверхностным центробежным насосом, заслуживают особого внимания.
Выбирая материал для этого участка, нужно учитывать следующее:
- Трубы должны быть удобными для перевозки.
- Их монтаж не должен представлять особой сложности.
- Нужно выбирать материал прочный и устойчивый к истиранию.
- Изделия должны быть эластичными и не терять функциональные характеристики при деформации.
- Отсутствие в составе материала токсичных веществ и безопасность при транспортировке чистой воды – главное условие.
Все перечисленные критерии можно обнаружить при изучении характеристик труб из полиэтилена низкого давления. Кроме того они не подвержены коррозии, как стальные водопроводные трубы. В среднем эксплуатационный период ПНД труб составляет около полувека.
Решив приобрести для подачи воды из скважины трубы из полиэтилена низкого давления, следует отдавать предпочтение качественным изделиям с соответствующей маркировкой. На трубах должно быть обозначение сорта изделия, внешнего диаметра, толщины стенки, номинального и максимального давления.
Трубы, которые планируется использовать для прокладки водопровода от источника воды, должны иметь надпись «питьевая». Для использования на дачном участке подойдут трубы диаметром 32 мм и толщиной стенок 2,4 мм. Трубы для перекачки воды имеют синюю полосу (в качестве информации можно сказать, что трубы для транспортировки газа имеют желтую полосу).
Запуск
После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе).
Затем ее необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику.
Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).
Смотрите видео, в котором специалист разъясняет особенности сборки и подключения насосной станции для частного дома:
Подсоединение к водопроводу
Подключение насосной станции к водопроводу. (Для увеличения нажмите)
Как правило, насосную станцию подключают к водопроводу в том случае, если не хватает давления для отопительного оборудования.
Для того, чтобы подключить систему к водопроводу нужно:
- Водопроводную трубу в определенном месте необходимо разъединить.
- Конец трубы, который идет от центральной магистрали присоединяется к накопительному баку.
- Труба из бака соединяется со входом насоса, а труба, что соединена с его выходом, идет к трубе, что ведет к дому.
- Прокладывают электрическую проводку.
- Регулировка оборудования.
Типы и виды, особенности подключения

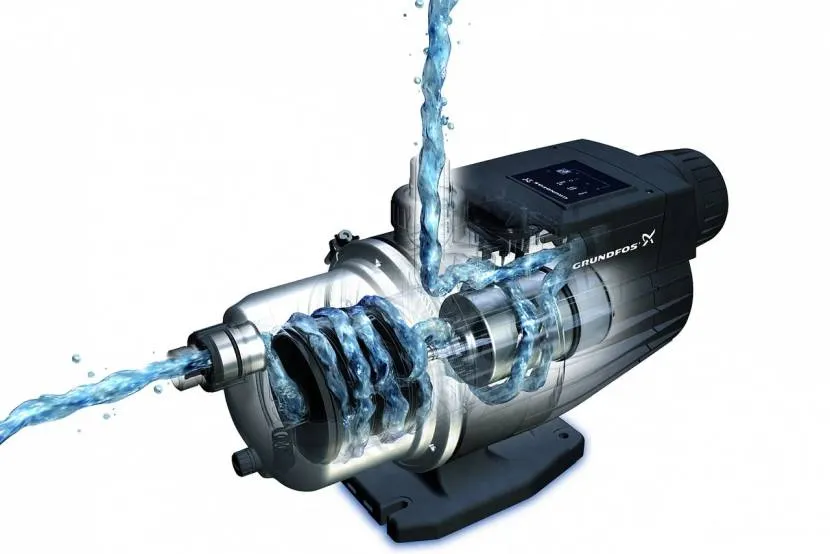

Основная рабочая часть этого оборудования — насос. Именно его тип определяет их основные технические характеристики. О насосах и пойдет речь.
Поверхностные и погружные
Большая часть станций, поставляемых с заводов в собранном виде, оснащены поверхностными насосами. Они установлены на одной раме с гидроаккумулятором и группой контроля. К насосу подключается трубопровод, который опускается в источник — колодец, скважину и т.д. Этот вариант хорош тем, что его можно использовать в узких скважинах — диаметр трубы может быть от 32 мм, что даже для самой узкой скважины нормально. Но поднимать воду такие системы могут с глубины порядка 7-10 метров.
Схема водоснабжения частного дома с насосной станцией с поверхностным насосом
При установке такого оборудования на конце подающего трубопровода, погруженного в воду, обязательно устанавливают фильтр и обратный клапан. Фильтр (сетка) обязателен, так как насосы требовательны к качеству воды, а обратный клапан не дает воде стекать в то время, пока не идет подкачка. Без этих двух частей система работает неэффективно.
Если скважина глубокая, необходим погружной насос или установка с выносным эжектором. В этом случае эжектор опускается в скважину или колодец, к нему подключаются два шланга. Остальное оборудование стоит на поверхности. При такой системе вода может подниматься и с глубины 40-45 метров.
Насосная станция с внешним — погружным эжектором позволяет достать воду из глубоких колодцев или скважин глубиной до 40-45 м
Тихие и шумные
Отличается еще и внутренняя конструкции насосов. От их строения зависит уровень шума при работе.
- Вихревые. Всасывающее усилие создается за счет лопастей внутри корпуса. Эти насосные станции водоснабжения для дома бесшумные или очень тихие, но поднимать воду они могут только с небольшой глубины. Их можно и нужно ставить в жилых домах: они очень не любят изменения температур, а при замерзании выходят из строя.
- Центробежные насосы шумят при работе сильно, но качают воду с приличных глубин и могут работать при разных температурах, потому могут устанавливаться в специально оборудованных приямках.
Как реализуется подключение к источнику воды (колодцу, скважине)
Обычно месторасположение скважины находится в непосредственной близости к жилищу, что значительно упрощает добычу воды и поставку ее для общих нужд семьи в дом. Соответственно, не придется рыть бесконечной длины траншеи для прокладки трубопровода, который является одним из главных звеньев в цепи организации локального водоснабжения с использованием насосного агрегата. Основные работы:
- Подготовка траншей, которые выполнены глубиной ниже уровня промерзания почвы и с небольшим уклоном в сторону водоисточника для повышения эффективности работы оборудования и поставки воды на объект.
- Подготовка полиэтиленовой трубы диаметром 32 мм из колодца (скважины) для соединения с насосным оборудованием. На данном этапе на торцевой ее части монтируется обратный клапан и сетка. Причем установка насосной станции на даче своими руками не обязательно должна подразумевать самостоятельное крепление данных элементов, так как вполне можно приобрести готовую трубу с подсоединенным к ней обратным клапаном и фильтром грубой очистки (он же – сетка).
- Подключение к насосному агрегату выполняется с использованием муфты, крана «американки», металлического уголка с резьбой.
- Далее к насосному оборудованию проводится подключение трубы, идущей к водопроводу, по описанному выше принципу, используя комбинированную муфту углом в 90 градусов и «американку».
- Перед первым запуском через специальное отверстие в насосный агрегат предварительно заливается вода.
Подробная схема подключения насосной станции представлена на фото.
Монтаж и эксплуатация
Правильный выбор насосной станции еще не является гарантией обеспечения бесперебойного водоснабжения частного дома или дачи
Важно также правильно провести монтаж оборудования и в последующем осуществлять эксплуатацию в допустимом режиме. При установке оборудования нельзя забывать об обратном клапане
Он не позволяет сформироваться обратному оттоку воды, в противном случае насос достаточно долго будет работать «впустую».
Важным условием считается утепление оборудования в холодное время года. Нельзя допускать замерзания воды в трубах и емкостях, т.к. это может привести к разрушению материала. Трубопровод в траншеях должен располагаться ниже уровня зимнего промерзания грунта и иметь необходимую теплоизоляцию.
При монтаже системы водоснабжения следует точно выполнять рекомендации инструкции на оборудование. Не следует использовать самодельные и нестандартные детали. Только надлежащая полная комплектация насосной станции заводскими деталями дает гарантии нужной работоспособности.
Следует помнить, что насос не любит многочисленных отключений и перебоев с электропитанием. Частота включения оборудования не должна превышать 22-25 раз в час. Средний срок службы насосных станций составляет порядка 6-8 лет.
Без насосной станции невозможно обустроить собственное водоснабжение в частном доме или на загородном участке. Для создания водопровода, питающегося от скважины или колодца, необходимо правильно выбрать и смонтировать необходимое оборудование, обладающее современной системой защиты от нештатных ситуаций.
Первый запуск
Выполнив монтаж водопроводной станции, следует ответственно подойти к первому ее запуску. Для этого следуйте инструкции:
- В корпусе помпы выкрутите пробку и залейте жидкость.
- Наполняется всасывающая труба. Убедитесь, что жидкость заполнила всё пространство.
- Проверьте давление в гидроаккумуляторе, оно не должно понижаться. Если падает, значит обратный клапан не держит. Его увеличить можно автомобильным насосом. Если давление слишком большое, то через ниппель оно спускается.
- После заполнения системы плотно закрываете пробку.
- Помпу подключаете к электросети.
- Удаляете воздух из оборудования, слегка приоткрыв вентиль.
- Для этого агрегат должен проработать около трех минут. Через выходное отверстие начнет течь вода.
- В случае когда жидкость не пошла, в помпу следует долить воды и повторить процедуру.
Для правильного запуска важно знать, как работает аппарат
Как правильно собрать и подключить систему к скважине?
Ниже приводится схема подключения гидроаккумулятора к бытовому погружному насосу, рассмотрим основные особенности пошагово:
- Перед тем как подключить глубинный насос к установленному гидроаккумулятору, саму помпу следует поместить в скважину.
- Помпа опускается на стальном тросике. К ней должен быть подключен питающий кабель и труба для выкачки жидкости.
- Обязательно погружается датчик уровня воды. Он будет передавать информацию на блок управления.
- Установленный блок управления будет иметь реле, защиту сухого хода. В случае падения уровня воды подается сигнал на отключение/включение аппарата.
- После монтируется ГА с воздушным клапаном. Его установка выполняется в сухом и теплом месте, недоступном для мороза.
- Чтобы давление в гидроаккумуляторе не падало, обязательно устанавливается обратный клапан.
- После этого трубопровод ведется к точкам водозабора и в дом.
Мы рассмотрели основные особенности того, как собрать систему своими руками и подключить ее к скважине. Теперь ознакомимся с тем, как настроить и сделать ее запуск.
Основные эксплуатационные особенности

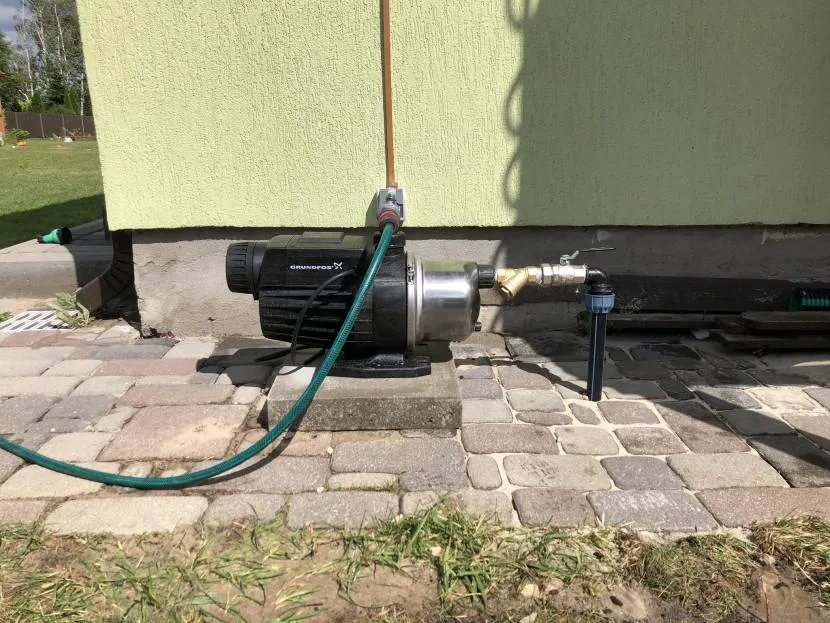

Насос называется поверхностным, потому что для перекачивания воды его не нужно погружать в водоисточник. Монтаж осуществляют на уровне земли или чуть выше. Такое устройство для перекачивания воды относится к недорогому, но надежному оборудованию. При этом с его помощью не удастся поднимать и подавать воду с глубоких, например, артезианских скважин.
Обычно насос поверхностного размещения способен подавать воду с глубины максимум 9 м. Причем такое оборудование должно быть оснащено эжектором. Другие его варианты обеспечивают перекачку воды с меньшей глубины.

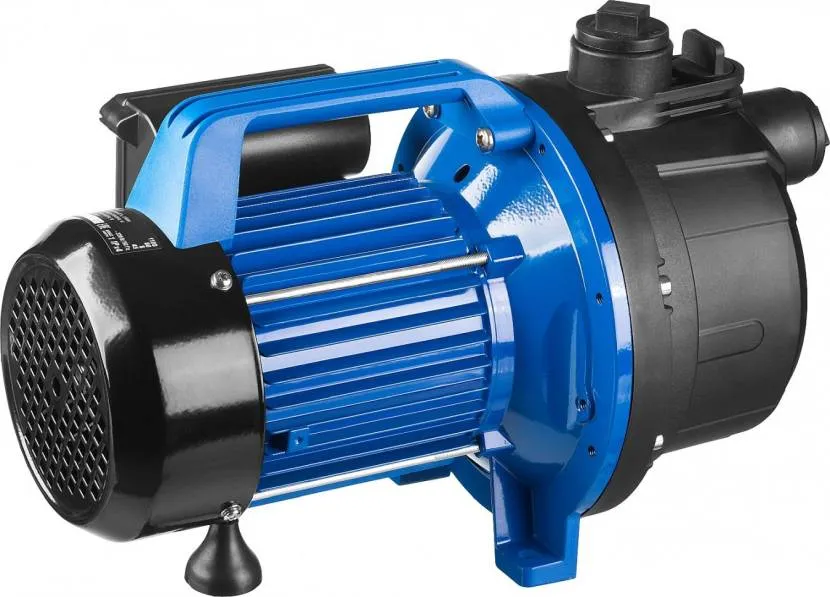

Вариант поверхностного насоса для неглубокой скважиныИсточник hummerplus.ru
Производители выпускают оборудование с небольшой мощностью. Доступны также устройства с более высокой производительностью. Широкий ассортимент поверхностных электронасосов позволяет выбрать модель под конкретные нужды. Маломощное оборудование обычно используют для полива растительности на частной территории, а более производительные модели применяют для бесперебойного обеспечения водой жилой постройки.
Итак, электронасосы поверхностного монтажа позволяют выполнить забор воды из следующих источников:
- колодца;
- неглубокой скважины;
- бочки или другого резервуара;
- искусственного или природного поверхностного водоема.
Независимо от вида водоисточника такое насосное оборудование работает по одному и тому же принципу. Устройство перекачивает воду, потому что на его всасе создается разрежение. Жидкость движется по водоводу из-за разного давления с двух сторон насоса.
На всасе и выходе у поверхностного насоса разное давлениеИсточник prom.st
Перед тем как подключить насос к скважине или другому водоисточнику, точно определяют глубину, с которой будет подниматься вода. Ведь оборудование окажется бесполезным, если, например, скважина слишком глубокая.
На эту характеристику устройства оказывает влияние атмосферное давление, точное стандартное значение которого составляет 760 мм рт. ст. Именно такая максимальная величина может образоваться на всасе поверхностного насосного оборудования. Теоретически она не позволит перекачивающему устройству осуществить даже забор ртути при вакууме с глубины более 10,3 м. В реальности же перекачка выполняется воды, при движении которой по трубопроводу образуются гидравлические потери. Из-за них возможная глубина подъема уменьшается. Именно поэтому реальная характеристика практически никогда не превышает 9 м.
Чем меньше расстояние от насоса до водоисточника, тем эффективнее будет работать оборудованиеИсточник msreal.lv
Когда домовладелец обращается в специализированную компанию за помощью по обустройству автономного водопровода, ее специалисты обязательно порекомендуют автоматизированное управление для поверхностного насосного устройства. После монтажа такой системы оборудование станет автоматически отключаться, если в него перестанет поступать вода. Защита от сухого хода ощутимо увеличит срок эксплуатации устройства.
Автоматизированное управление также можно использовать для программирования времени отключения электронасоса. Это пригодится, когда он используется для полива растительности на участке или наполнения какой-либо емкости, например, гидравлического бака. Автоматизированное управление обеспечит постоянный доступ к воде и не даст насосу работать вхолостую.

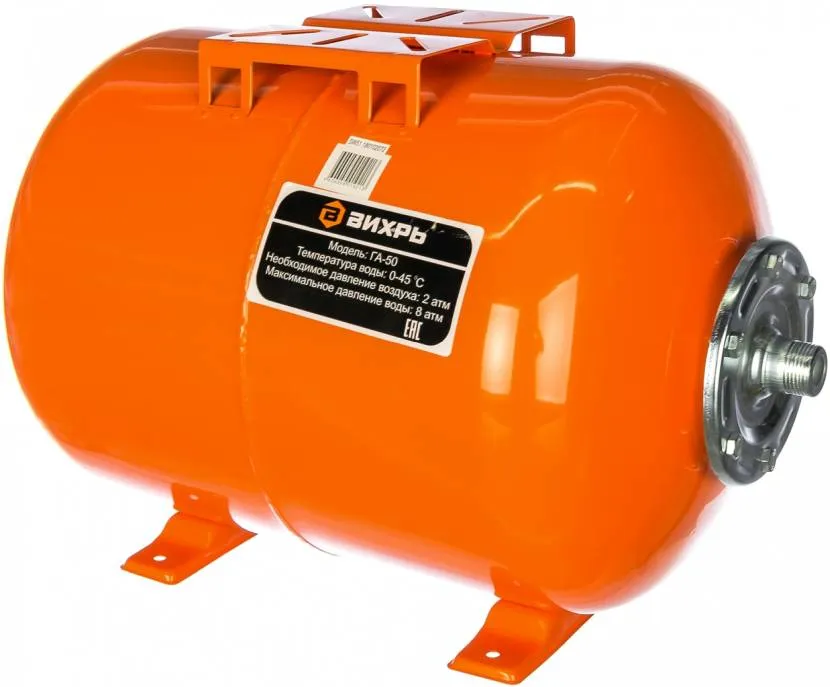

Гидробак для поверхностного насосаИсточник stblizko.ru
Специалисты также рекомендуют вместе с насосом поверхностного размещения использовать манометр. Его не придется отдельно приобретать, если решено в системе установить гидробак, который всегда комплектуется таким контрольно-измерительным прибором.
Гидробак – это резервуар с мембраной из прочной, но эластичной резины. Данный элемент растягивается, когда емкость заполняется водой. Мембрана обеспечивает необходимое давление в водопроводе. Она сжимается по мере расхода воды.
Основные критерии выбора устройства
Установка насосной станции в частном доме предваряется тщательным подбором наиболее подходящей модели
Среди всех функций, включая и наименее важные, следует в первую очередь обращать внимание на следующие:
- глубина всасывания устройства, что должно соответствовать параметрам самой скважины, ведь при соответствии данных параметров, а также при достаточной мощности можно получить наивысший уровень производительности;
- скорость подачи воды, она же – производительность;
- мощность устройства, при этом не следует выбирать модель с наибольшим запасом по данному параметру, так как это приведет к излишне большим энергозатратам;
- тип управления устройством: ручной привод или автоматика;
- количество человек, которые в будущем будут пользоваться такой системой водоснабжения;
- объем резервуара, что позволит длительное время использовать устройство без подключения к электросети.
Если говорить о производительности самого устройства, то данный параметр никогда не должен превышать естественную производительность источника воды (скважины, колодца). При несоответствии данных характеристик жидкость будет подкачиваться с примесями.
Насосная станция для дачи своими руками подключается на основании некоторой информации о составе семьи. Так, если мощность устройства не будет достаточной, чтобы обеспечить требуемую скорость подкачки воды, то для обеспечения большого количества человек, живущих в доме, воды в системе будет недостаточно, что приведет к ослаблению напора и бесперебойной работе устройства.
