Заливка стяжки
Когда установлен водяной теплый пол можно производить монтаж верхней стяжки. Перед заливкой трубопровода, заполнять его водой необязательно. Он достаточно жесткий благодаря своим отличным характеристикам, но обязательно нужно подать давление во всю систему перед заливкой. Для второй бетонной стяжки необходимо установить специальные маяки.
Если слой бетонной стяжки, которую заливаете поверх трубопровода, не превышает 7 см, то можно установить маяки на раствор из цемента. Если будет выше этого значения, то установить маяки на такой бетонный раствор будет весьма трудно, так как бетонный раствор будет «плыть».
Гидравлическая опрессовка системы
После соединения труб в единую систему необходима проверка их прочности и герметичности. Для этого их полностью заполняют водой и выпускают воздух. Контролируется рабочая способность всех клапанов, визуально проверяются трубы на предмет утечек.
Повторная опрессовка проводится после подключения насоса и барометров.
После того, как пол будет залит бетоном, трубы будут находиться под давлением до 30-40 МПа. Опрессовка проводится под давлением, в 1.5 раза превышающим рабочее, что составляет 60 МПа.
Для этого перекрывают все клапаны коллектора и закачивают в трубы воздух или жидкость. Накачка водой производится в течение 30 минут, контроль над давлением производится несколько раз в период от 1 до 2 часов при выключенном насосе. Допустимым является падение показателя за 2 часа на 20кПа.
Кабельные электрополы
Нагревательные кабели чаще всего применяются в помещениях, где влажность окружающей среды повышена (балконы, ванные комнаты). Это объясняется их гидроизоляционной надежностью и КПД, которое делает мат оптимальным греющим элементом для использования под кафельную плитку. Во время эксплуатации напольное покрытие прогревается в минимальные сроки и способно аккумулировать тепло, однако применение подобной системы требует планирования бетонной стяжки и поднятия горизонтальной поверхности пола на 30-50 мм.
Подготовительные работы
Самостоятельная укладка системы теплого пола с применением матов начинается с подготовки места для установки терморегулятора на высоте не менее 30 см от горизонтальной поверхности пола. Если же теплый пол располагается в помещении с повышенной влажностью воздуха (сауна, ванная), регулятор находится вне комнаты. Монтажные концы нагревателя прокладываются в гофрированной трубе, служащей защитным кожухом. Сечение провода, по которому подводится электропитание, выбирается в соответствии с силой тока теплого пола.
Подготовительный этап (уборка и грунтовка пола) позволяет усилить адгезию с песчано-цементной стяжкой. После просушки производится разметка. Отопительные кабельные маты не укладываются под мебелью, сантехникой и крупными бытовыми агрегатами. Помимо этого следует соблюдать отступ:
- от стен – минимум 50 мм;
- от других нагревательных приборов (включая печи, камины) – не менее 100 мм.
Теплоизоляция, монтаж кабеля
Материал укладывается либо по всей комнате (если под ней находится холодное основание), либо ограничиваются только площадью обогрева.
Для крепления греющего кабеля по поверхности предварительно саморезами укрепляются отрезки монтажной ленты. Шаг не превышает 18 см, а для помещений повышенной влажности – 15 см, радиус изгиба должен быть минимален (не > 50 мм). После производятся замеры сопротивления греющего кабеля, при этом омическое сопротивление должно соответствовать паспортным данным муфты. При совпадении показателей располагается гофрированная труба с температурным термодатчиком внутри. Вся схема размещения приборов, включая шаг, обязательно фиксируется в гарантийном талоне.
Надежно закрепленная конструкция пола покрывается бетонно-цементной стяжкой, толщина которой составляет не менее 30-50 мм для лучшего сцепления с основанием пола. При этом допускается использовать в составе современные пластификаторы. Перед тем, как самому подключить теплый пол, выжидаем полного затвердевания (минимум – 28-30 дней), до этого пробные запуски запрещены.
Системы водяного пола
В основном применяется как дополнительный элемент автономного обогрева в частном секторе. Несмотря на свою экономичность и дешевизну при эксплуатации, монтаж гребенки теплого пола с насосом и терморегулятором в многоэтажных домах встречается редко. Это объясняется тем, что водяной теплый пол, включенный в систему однотрубного центрального отопления, приводит к снижению температуры горячей воды в смежных квартирах. Из других недостатков, ограничивающих распространенность, можно отметить:
- значительные капитальные вложения и необходимость установки водяного насоса для создания циркуляции и коллекторного шкафа;
- толщину бетонной стяжки над трубным разветвлением (10-15 см);
- сложности с регулировкой температуры при эксплуатации;
- в случае протечки – трудность диагностики и дорогостоящий ремонт.
При монтаже теплого пола могут применяться трубы из различного материала, но наиболее популярны металлопластиковые и полимерные (из сшитого полиэтилена). Они выдерживают значительные нагрузки, обладают малым весом и долговечностью. При поэтапном монтаже пола из металлопластика гибкость трубы легко позволяет достигнуть необходимой геометрии расположения петель – «улитки» или «змейки» без жесткой фиксации, а алюминиевая прослойка обеспечивает повышенную прочность и долговечность (не менее 50 лет).
Подробную инструкцию, как сделать теплый водяной пол своими силами, можно получить, просмотрев видео.
Обратите внимание, какой скрупулезности требуют подготовительные работы, включающие в себя следующие этапы:
- тщательное выравнивание геометрической горизонтали пола;
- укладка демпферной ленты, которая в дальнейшем послужит компенсатором при тепловом расширении бетона;
- монтаж параизоляционной пленки и пенополистироловых плит – основа для разветвленной системы труб. Для фиксации на плитах существуют специальные выступы с пазами.
Укладка трубы теплого пола
Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.
Способ укладки спираль или улитка
Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.
Раскладываются довольно просто. Сначала вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.
Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.
Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.
Способ укладки змейка
Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.
Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике
Шаг укладки трубы теплого пола
Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.
Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза
Длина контура теплого пола
Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.
Диаметр трубы теплого пола
Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.
Особенности монтажа
Прежде чем начать монтаж всех элементов теплого пола, необходимо определиться, каким способом будут соединяться трубы. Чаще всего применяются фитинги – напрессованные, компрессионные.
- Соединение труб
Компания Rehau внедрила метод с использованием надвижных муфт и фитингов, позволяющий надежно соединять трубы, изготовленные из сшитого полиэтилена. Производя монтаж, на трубу сначала устанавливается надвижная муфта. После этого экспандером (расширителем) увеличивается до нужных параметров внутренний диаметр трубы. Производится эта операция в несколько приемов.
Технология соединения полиэтиленовых труб
Затем крепится до упора штуцер нужного по размерам фитинга. Поверх трубы надвигается на штуцер гильза. Такое соединение показывает высокую стойкость к разнообразным негативным воздействиям, включая высокое давление или температуру.
Таблица параметров при сварке полиэтиленовых труб
При наличии специального инструмента монтаж водяного контура в соответствии с инструкцией проводится быстро и не требует специальных навыков. Поскольку в системе отсутствуют резиновые, быстро изнашивающиеся, уплотнения, удлиняется эксплуатационный срок, составляя 50 лет и больше.
- Монтажная схема
Чтобы грамотно провести монтаж, следует на этапе проектирования составить точную схему с расположением труб, например, из коллекции Rehau, (одинарной или двойной змейкой, спирально), соблюдая рекомендованные специалистами параметры.
Оптимальная длина водяного контура составляет диапазон от 40 до 60 метров, максимальная – 120 метров.
- Минимальный шаг укладки труб равен 10 см, максимальный – 35 см. При сложной конфигурации помещения или с целью достижения наилучшего обогрева допускается делать разное расстояние между соседними трубами. Например, шаг уменьшается в секторе внешней стены или на участке рядом с входной дверью.
- От стен по периметру для укладки демпферной ленты отступается примерно 20 – 30 см.
Приобретая трубы, изготовленные из надежного сшитого полиэтилена, учитывая надежность марки Rehau, вначале по схеме рассчитывается их общая длина.
- Инструменты
Начинается монтаж с приобретения специального инструмента, который можно взять в аренду, чтобы не тратить лишние финансовые средства. Для своих изделий компания Rehau предлагает базовый комплект марки Rautool, в который входят следующие разновидности:
Монтажный инструмент M1 Rehau
- ножницы, предназначенные для разрезания труб;
- расширительный экспандер;
- сменные насадки, имеющие разный диаметр, для экспандера;
- ручной пресс, необходимый для проведения опрессовки надвижной гильзы, снабженный крепежными штифтами и насадками для гильз стандартизованных диаметров.
В комплект могут не входить специальные пружины, необходимые для выполнения сгибания труб Rautitan Stabil, поэтому их потребуется приобрести отдельно.
- Основной этап монтажа
Основание должно быть очищено от загрязнений и выровнено. Если перепады высот и дефекты значительные, потребуется черновая стяжка. После этого укладывается утеплитель, на который расстилается полиэтиленовая пленка, а затем арматурная сетка, к которой трубы фиксируются хомутами. Можно вместо нее укладывать специальные маты с пазами.

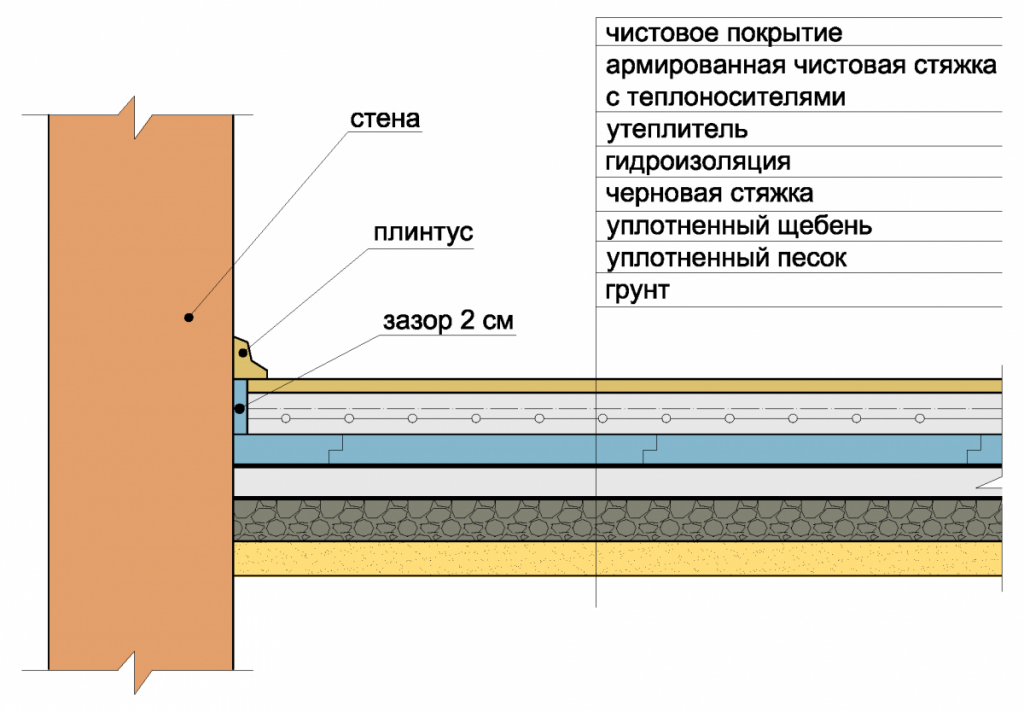

Укладка теплого пола по грунту
Уложенные по схеме трубы, присоединяются к коллектору. Остается проверить теплый пол на работоспособность и выполнить стяжку.
Монтаж теплого водяного пола своими руками
Самостоятельный монтаж теплого пола подразумевает укладку труб, их подключение и укладку покрытия.
Укладка труб
При укладке теплого водяного пола под плитку расстояние между трубами пола сокращайте до 10 см ближе к стенам, в центре увеличивайте до 20-30 см. Чем ближе петли друг к другу, тем теплее поверхность. Изгибайте трубы так, чтобы избежать заломов. Диаметр изгиба — не меньше 8 диаметров трубы. При использовании трубы диаметром 15 мм радиус изгиба не меньше 6 см (диаметр 12 см). Используйте схему, при которой входная и выходная труба находятся на расстоянии 10 см и закручены улиткой. Такая схема легка в укладке и обеспечивает равномерный обогрев.
Видео — монтаж труб водяного теплого пола:
Сделайте выступающие концы труб длинной 20-30 см. Это облегчит подключение к коллекторам.
Подключение труб к котлу
Для подключения используйте коллекторы из трубы диаметром 20-30 мм. Если котел имеет встроенный циркуляционный насос, то установка дополнительного не нужна. Если водонагревательный агрегат рассчитан на работу с системой естественной циркуляции теплоносителя, установите отопительный насос. Заполните ее водой под давлением в два раза больше рабочего (3-5 атмосфер). Проверьте все стыки на утечку. Смонтируйте элементы управления – вентили, датчики температуры как указано на схеме в инструкции.
Подключение кабеля или мата теплого пола к системе управления
Благодаря терморегулятору мощность, подаваемая на нагревательные элементы каждой комнаты, различна. Полы подключаются к терморегулятору своей комнаты, который присоединяется к электросети. При подключении соблюдайте требования, прописанные в инструкции к нагревателям и регулятору. Не пытайтесь импровизировать или улучшать работу системы самостоятельно.
Стяжка + наклеиваемые элементы
Уложив ленточный нагреватель, кабель или трубу, положите поверх них армирующую сетку из стальной или стеклопластиковой арматуры диаметром 8-12 мм. Установите по уровню маяки. Для них используйте алюминиевые или деревянные рейки и профили. Закрепляйте маяки с помощью густого гипса. Дождавшись высыхания гипса, проверьте уровень маяков. Толщина стяжки 3-5 см.
Видео — как сделать стяжку водяного теплого пола:
Перед заливкой бетона прогрейте нагревательные элементы теплого пола и не выключайте их в течение 10 часов. Это необходимо для того, чтобы бетон не порвало во время работы пола.
Время застывания стяжки – 25-28 дней. После застывания наклейте плитку. Теплый водяной пол под плитку предпочтительней укладки под паркет, ламинат или массив. Клей для них размягчается под действием высоких температур и выделяет ядовитые вещества. Исключение составляет плавающий пол, собираемый без клея.
Стяжка + наливной пол
Фанера + наклеиваемые элементы
Такая комбинация применяется при использовании отопительных матов и укладке на них паркета, ламината или массивной доски.
Раскроите фанеру так, чтобы зазоры между соседними листами не превышали 2 мм. С помощью саморезов прикрепите фанеру к направляющим. Прошлифуйте фанеру с помощью шлифовальной машинки или вручную, с помощью наждачной бумаги. Пропылесосьте и настелите покрытие, закрепив клеем или строительным степлером.
Система теплый пол по эффективности и экономичности на 30-40 процентов превосходит традиционные электрические и водяные конвекционные системы отопления. Монтаж такой системы сложней и стоимость оборудования и материалов выше, чем традиционных.
Ошибки в монтаже выводят из строя нагревательные элементы и приводят к аварии, пожару и травмам.
Технология монтажа теплых полов имеет много нюансов, несоблюдение которых ухудшит работу. Если вы непрофессиональный строитель, не разбирающийся в заливке бетона, настилке полов и монтаже водяного и электрического оборудования, обратитесь к профессионалам.
Видео — 15 ошибок, которые часто допускают при монтаже теплого водяного пола:
Что такое водяной теплый пол
Водяной теплый пол — это нагревательный элемент, распределенный по всему помещению и обеспечивающий его обогрев. С точки зрения конструкции, это трубопровод, уложенный на поверхности чернового пола. При этом, сам по себе он не вырабатывает тепловую энергию, ее источником служит обычный теплоноситель (горячая вода). Он циркулирует по трубопроводу и отдает свою энергию верхним слоям пирога теплого пола (бетонная стяжка или листовой настил).
Для водяного теплого пола имеет большое значение способ монтажа. Традиционный вариант — укладка трубопровода и заливка его в бетонную стяжку. На нее укладывают напольное покрытие, которое получает тепловую энергию от нагретого бетона и отдает ее в помещение. Однако, если перекрытие изготовлено из древесины и не может принимать дополнительную нагрузку, приходится выполнять монтаж петель теплого пола без стяжки.
Трубу укладывают на деревянное основание, разделяют деревянными планками толщиной на 2 мм больше, чем сама трубка. Поверх укладывают листовой настил (фанера ОСП, ДСП) и финишное напольное покрытие. это компромиссный и вынужденный вариант, так как теплоотдача в данном случае значительно уменьшается. Листовой настил, который должен принимать тепловую энергию и отдавать финишному покрытию, выполняет роль теплоизолятора и гасит значительную часть нагрева. Поэтому, приходится увеличивать мощность нагрева и расходовать больше ресурсов.
Виды напольных покрытий
В связке с системами водяного теплого пола могут работать практически все виды напольных покрытий:
кафельная плитка
Обычно она ощущается как холодное и нередко слегка влажное полотно, но совместная работа с теплым полом превращает ее в приятное и весьма комфортное покрытие;
ламинат
Он склонен поглощать тепловую энергию, но в небольших пределах. Если используется специальный вид материала, подготовленный к укладке на теплый пол, в помещении будет достигнута комфортная и уютная обстановка;
линолеум
Необходимо приобретать специализированный материал с соответствующей маркировкой, иначе возможны изменения структуры, размеров, усыхание полотна;
ковролин
Он поглощает тепловую энергию, поэтому придется несколько усилить режим функционирования теплового контура.
При укладке водяного теплого пола на деревянное основание возможно использование любого финишного покрытия. Единственным условием будет правильно выполненный монтаж и достаточно плотная укладка всех элементов пирога теплого пола.
Сравнительные характеристики теплых полов и радиаторной системы отопления
Достаточно все просто с радиаторами — при источнике тепла, который расположен на стене, в комнате образуется довольно заметная и не очень приятная разница температур. Давайте разберемся почему. Как мы еще учили в школе, теплый воздух вверх поднимается, в то время как стремительно опускается вниз холодный воздух.
Вот и получается, что ноги мерзнут, а наверху дышать нечем, да еще постоянная циркуляция воздуха по помещению разносит пыль и образовывает противные сквозняки. А все это ведет к бесчисленным проблемам со здоровьем.
Если вы установите водные теплые полы своими руками, теплый воздух удачно распределится по всему помещению, начиная с нижних слоев. Ноги укутаны наиболее комфортным теплом — 25-30 градусов. К тому же такой неизменный приток теплого воздуха от пола избавляет нас от сильных и резких движений воздуха.
Итак, подведем некоторые итоги. Установить теплый пол самостоятельно вполне реально. Необходимо только внимательно ознакомится со всей информацией, необходимой для наиболее точной установки, а также проконсультироваться со специалистами в специализированных магазинах, где вам могут посоветовать какие именно комплектующие более или менее подойдут для вашей системы обогрева.
Подключение системы
Для подключения трубы к общему трубопроводу подачи горячей воды или к котлу нужно установить распределительные узлы для каждого помещения или один большой узел для нескольких комнат. Безусловно, необходимо сделать так, чтобы этот узел не мешал в расстановке мебели и передвижении. Один из способов спрятать такой узел — утопить его в стене.
Для того чтобы установить теплый водяной пол своими руками к коллектору необходимо сделать нишу в стене непосредственно для самого коллектора или в этой же нише поместить коллекторный шкаф. В этот шкаф вмещаются две гребёнки и подводятся все контуры, использующиеся для обогрева помещений. Гребенки бывают различными. Некоторые продаются с имеющимися в них кранами. К распределительной гребенке самое главное требование это ее компактность.
Такие краны предназначаются двум целям. Первая цель: полное перекрытие какого-либо отдельного контура системы; вторая цель: для регулирования подачи горячей воды, что дает возможность изменять температуру в каждой отапливаемой комнате.
Температуру в секторах не обязательно изменять вручную. Авторегулировку температуры в секторе разрешают совершать специальные регулировочные теплостатические вентили. Принцип их работы довольно прост. Вентилем выставляется необходимый температурный режим, а термоголовка определяет нужные градусы. Совершается это благодаря использованию термобаллона с парафином. Парафин расширяется и сужается под воздействием температуры, увеличивая или уменьшая у крана пропускную способность.
Достоинства и недостатки
Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.
В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.
Среди положительных качеств теплого пола наиболее ярко выделяются следующие:
- Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
- Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
- Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
- Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.
Недостатки тоже имеются:
- Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
- Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
- Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.
Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.
Что такое теплый пол?
Итак, теплый пол – это одна из разновидностей систем отопления комнаты. Важнейшая особенность такой системы это то, что нагревательные элементы устанавливаются в пространстве пола.
Для того чтобы была понятной схема монтажа водяного теплого пола, давайте для начала рассмотрим традиционную систему водяного обогрева под окнами со всем знакомыми радиаторами. Прогретый от радиаторов отопления воздух устремляется прямиком под потолок, а не на обогрев нашего тела. Далее, постепенно остывая, воздух спускается на нижние уровни, греется от радиаторов и снова устремляется к потолку. При указанном распределении тепла помещения, теплый поток воздуха будет находиться около радиаторов и под потолком, в то время как наши ноги будут мерзнуть из-за большого недостатка теплого воздуха на нижних уровнях.
Температура в доме при разных системах отопления
Технология монтажа теплого водяного пола подразумевает совершенно другую картинку. Здесь трубопровод — нагревательный элемент равномерно распределен по всей площади пола нашего помещения, поэтому излучение тепла будет одновременно происходить со всей поверхности. В результате потоки самого теплого воздуха будут преобладать у поверхности пола, на уровне 2-х метров, температура воздушного потока в помещении немного уменьшится, и, в конце концов, в районе потолка рассредоточатся самые холодные потоки воздуха.
Теплый пол водяной, стоимость монтажа которого немного дороже, чем установка электрического теплого пола, может быть использован не только для подогрева пола, но и служить основным источником отопления, что не приемлемо для электрических полов, в силу стоимости электроэнергии.
