Монтаж дымохода

Устанавливая дымоход в деревянном доме, используют негорючие стройматериалы, изнутри прокладывают фольгированную вату. Над камином, на высоте как минимум 0,3 м, создается кожух для защиты деревянного потолка.

При монтаже вентиляционных отводов возможны два варианта:

• вентилируемый, это более рациональный способ охлаждения трубы дымохода за счет движения охлажденного воздуха;
• невентилируемый, когда все щели в трубе дымохода тщательно теплоизолируют.

Если строительство камина запланировано на этапе проектировки дома, есть возможность продумать основные моменты сразу:

• выбрать удобное пространство для будущего дымохода с учетом близости балок, стропил;
• усилить фундамент дома в месте будущего расположения камина.

Самым безопасным и долговечным вариантом в таком случае для деревянного строения является трехслойный коренной дымоход. Он обладает огромным весом, до 100 кг.

При возведении дымохода в уже выстроенном доме возникает неудобство, связанное с нехваткой свободного пространства при выборе в его расположении. В этом случае хорошим вариантом является двухконтурный дымоотвод из нержавеющей стали.

Шахту трубы дымоотвода важно качественно подготовить. Деревянные материалы, соприкасающиеся с трубой, необходимо поменять на кирпич

Также необходимо учесть возможность влияния усадки в этих местах. Поэтому расстояние между дымоотводом и потолком формируют побольше.

Монтаж и использование камина в деревянном доме должны производиться строго с соблюдением строительных норм и противопожарных требований. Самостоятельно, без специальных знаний производить его установку не рекомендуется.

Для удаления скопившегося нагара следует периодически приглашать специалиста.

Для защиты от вылетающих искр можно предусмотреть установку дверцы с жаропрочным стеклом. При желании понаблюдать за пламенем огня, можно ее приоткрыть.

При монтаже камина и дымохода важно добиться максимальной ровности поверхности, иначе, возникающие из-за кривизны завихрения дымовых потоков будут приводить к задымлению. Кирпичные дымоходы имеют прямоугольную форму по сечению, само это уже приводит к возникновению завихрений в его углах, что снижает тягу

В этом вопросе лучшие показатели имеют трубы с круглым сечением, например, трубы, выполненные из нержавейки

Кирпичные дымоходы имеют прямоугольную форму по сечению, само это уже приводит к возникновению завихрений в его углах, что снижает тягу. В этом вопросе лучшие показатели имеют трубы с круглым сечением, например, трубы, выполненные из нержавейки.

При остывании дымоотвода имеет место образование влаги, конденсата. Он попадает в микротрещинки дымохода, что при замерзании приводит к его разрушению.

Чтобы решить проблемы с завихрениями и влагообразованием в кирпичных дымоходах можно использовать вставку из нержавейки.

Наводим строительную смесь

Используемый при строительстве отопления раствор должен противостоять нагреву, не пропуская продукты горения внутрь помещения.

Основный компонентом является жирная глина, обеспечивающая смеси вязкость и высокую степень адгезии. Рекомендуется сперва ее полностью просеять, а после замочить на сутки, дав разбухнуть. Вымешивать даже при помощи техники глину непросто, поэтому для достижения большей однородности мокрое сырье пропускают через мелкую металлическую сетку с сечением до 5 мм.

Наведение раствора

Исключение составляют случаи приобретения просеянного сыпучего вещества в мешках.

Изготовление смеси проводится, в основном, опытным путем, основываясь на точных сведениях: чем больше глины, тем менее прочный получится раствор. Рекомендуется снизить ее количество

Важно добиться средней вязкой консистенции, когда смесь не жидкая, но и не крошится. Рекомендуемым соотношением жирной глины с песком является 1:2, то есть, на одну часть глиняного вещества берут две песочные, а чистой водой доводят до искомого состояния

По своему усмотрению возможно внесение дополнительных добавок в виде соли или цемента, что приведет к снижению показателя прочности. С другой стороны, это выход из той ситуации, когда глины вмешано многовато.

Сперва делают пробник, то есть, смешивают совсем немного веществ, лепят лепешку толщиной до 1,5 см и оставляют полностью просохнуть. Правильно ли составлен раствор судят по тому, сколько проявится трещин. Полное их отсутствие также плохо, как большое количество. Оптимально, если появится несколько неглубоких трещинок.

Закладка фундамента

Под прочное основание сперва наносят разметку, выкапывают котлован. Дно выкопанного пространства следует утрамбовать, чтобы почва была плотной.

Далее на дно требуется насыпать слой щебня на 10-15 см, но не сразу, а понемногу, несколькими слоями, утрамбовывая каждый из них.

Сверху насыпают песок, также постепенно, каждый следующий подход уплотняя, слегка поливая водой.

Чтобы фундамент не растекся, собирают опалубку из деревянной доски. Нужно собрать короб таким образом, чтобы верхняя часть досок выступала над уровнем заливки еще на десяток сантиметров.

Арматурные прутки накладывают друг на друга, желательно ряда в три-четыре, а места соприкосновения скрепляют намертво сваркой. Если у печи будут скругленные участки, значит, нужно будет погнуть арматуру в тех местах, но проложить укрепление по всему периметру.

Сооружение фундамента

Смесь бетона разводят из цемента, песка, чистой воды, тщательно вымешивая. Сперва заливают половину планируемого объема, слегка трамбуют смесь при помощи строительного вибратора или протыкая в разных местах полотно арматурным прутом. Это нужно, чтобы выпустить лишний воздух, но не следует увлекаться: слишком плотная заливка тоже не приведет ни к чему хорошему.

Потом доливают оставшуюся часть, трамбуют, если нужно, добавляют еще.

Необходимо выждать не менее недели, прежде, чем снимать опалубку, но лучше переждать дней 14-21, чтобы цемент лучше отвердел и держал форму.

Полное просыхание занимает почти месяц, а после основание укрывают рубероидом в два слоя.

Подготовка к установке печи-камина

	Из помещения, где стоит печь, вынесли не подлежащую влажной уборке мебель, пол вокруг печи накрыли полиэтиленовой пленкой. Перед разбором кирпичной печи прочистили ее дымоход. Эта малоприятная операция существенно снизит количество сажи, летящей с отколотых кирпичей.
	Демонтаж печи начали с трубы. Если дымоход целиком кирпичный, разбирать начинают с крыши. В случае комбинированного дымохода, когда средняя и нижняя его части кирпичные, а верхняя состоит из асбестоцементной, керамической или металлической трубы, последнюю следует предварительно закрепить. После удаления всех кирпичей трубу вытаскивают.
	Границы печного фундамента, которые видны по обрезанным половицам, и отверстие в потолке для дымохода стали отправной точкой для установки печки-камина. На площадку с печным фундаментом установили перегородку из древесностружечных плит ОСП.
	Созданную перегородку из ОСП теплоизолировали огнеупорными плитами суперизола. Это позволило уменьшить расстояние от задней стенки печи-камина до стен перегородки с 1 метра (обычная норма для деревянных стен) до 20 см.

Особенности и разновидности каминных топок

Важно помнить, что топка для камина будет работать максимально эффективно в том случае, если будут соблюдены определенные условия:

• дымовая труба должна работать надежно;
• топливо, используемое для растопки камина, должно быть качественным и не иметь никаких вредных примесей;
• навык эксплуатации камина только приветствуется.

Качественная работа дымохода крайне важна для того, чтобы тяга была непрерывной, а все вредные продукты горения, образуемые в процессе сгорания топлива, беспрепятственно выводились наружу. Поэтому устройство дымохода для камина должно быть выполнено безукоризненно.

К дымовой трубе также предъявляются определенные требования в связи с тем, что в процессе функционирования топки обязательно нужно учитывать следующие особенности дымохода:

• высота дымовой трубы прямо пропорционально сил тяги, поэтому для того, чтобы усилить этот параметр, следует оборудовать более длинную систему дымохода;
• понижению тяги способствует множество мелких нюансов, далеко не всегда заметных сразу: различные трещины и сколы в корпусе трубы, плохо прилегающие друг к другу элементы конструкции, незакрытая топочная дверца и т.п.

Если говорить о видах топок, то принято различать две основные категории: наиболее распространенные открытые топки и топки закрытого типа. У каждой из этих конструкций имеются как свои достоинства, так и отрицательные стороны, на которых следует остановиться подробнее.

Камин с открытой топкой отличается тем, что хозяева могут без труда видеть горящий в нем огонь, что зачастую выделять довольно эффектно.

По типу конструкции такая топка представляет собой нишу в поверхности стены, для обустройства которой предварительно нужно укрепить каминный фундамент. Камины с закрытой топкой отличаются более высокой производительностью тепла по сравнению с агрегатами с открытой топкой, поскольку нагретый воздух не выходит наружу так, как это происходит в моделях без дверцы, однако показатели эстетичности, безусловно, выше у камина открытого типа.

Камин с закрытой топкой обладает целым рядом неоспоримых достоинств:

• вся конструкция очень удобна в эксплуатации из-за своей компактности;
• монтаж такого оборудования не несет в себе никакой сложности;
• регулировать процесс горения топлива в таких конструкция гораздо проще, чем с системах открытого типа;
• благодаря термостойкому стеклу, входящему в конструкцию такой топки, любое возгорание из-за выброса искр и иных неприятных ситуаций исключено;
• производительность работы каминов с закрытой топкой очень высокая (как правило, КПД составляет более 80%).

Кроме того, все монтажные работы, куда входит и облицовка каминной топки, и внешнее оформление, для закрытой топки стоят дороже и являются более сложными.

Подготовительные работы для монтажа топки камина

Прежде чем говорить о процессе устройства топки камина, изначально следует рассмотреть то, какой именно конструкции правильнее всего будет отдать предпочтение. Несмотря на сложившийся стереотип касательно старомодности чугуна, многие специалисты рекомендуют останавливать свой выбор именно на этом материале, так как его показатели надежности как нельзя лучше подойдут для обустройства топки. Купив нужную модель, следует позаботиться о так называемом фундаменте и оборудовать качественное основание для камина.

И каминные топки с теплообменником, и любые другие системы требуют того, чтобы основание обязательно было негорючим, так как высокие температуры, безусловно, несут определенный риск. Конструкция фундамента для камина должна быть прочной, поэтому ее стоит залить стяжкой на цементной основе так, чтобы в конечном итоге толщина слоя составляла 15 мм. В само основание могут входить термостойкие кирпичи либо блоки из газобетона – оба этих материала стойко переносят температурные воздействия и служат очень долго.

Правила установки каминной топки

Качество работы камина во многом зависит от того, насколько правильно были соблюдены все инструкции при установке.Так, профессиональные мастера рекомендуют руководствоваться следующими правилами:

при определении места, где будет располагаться камин, важно позаботиться о том, чтобы примыкающие к нему стены и поверхность потолка стойко переносили воздействия высокой температуры;
обустройство камина предполагает наличие ровного каменного или керамического в качестве основания;
в качестве предохранительной меры основание топки следует оснастить листом стали, толщина которого должна составлять более 2 мм;
роль теплоизоляционного материала прекрасно выполнит вата на базальтовой основе, которую нужно проложить между поверхностями пола и перекрытия. Такая вата отличается высокой термостойкостью (нагрев до 900°C не причинит ей никакого вреда);
одна из особенностей укладки топки – это необходимость ее постепенного закругления, для чего каждый из последующих кирпичей необходимой укладывать на 6 см ближе от начала предыдущего кирпича;
остатки смеси раствора, образующиеся после укладки ряда кирпичей, требуется удалять губкой;
говоря о таком параметре, как толщина стенок топки, следует помнить, что у боковых стенок этот параметр должен составлять 20 см, а у задней грани – 10 см;
при условии, если камин монтируется в сооружении, изготовленном из камня, то его обустройство можно выполнять возле любой желаемой стены

Но если основным элементом конструкции дома выступает древесина, то перед монтажом необходимо соорудить специальный слой защиты. Для этих целей можно воспользоваться либо стандартным кирпичом, либо строительными блоками;
диаметр вмонтированных в камеру декомпрессии решеток должен соответствовать мощности используемой топки;
для того чтобы поверхность не повредилась в процессе работы камина, трубу дымохода важно вывести за пределы крыши не менее, чем на 1 метр;
те участки дымовой трубы, которые пересекают чердачное помещение, необходимо обработать слоем теплоизоляции;
стык топки камина и трубы дымохода должен быть полностью герметичным;
для того чтобы к каналу вывода газов поступал воздух, необходимый для вентиляции, на участке выхода камина требуется обеспечить зазор величиной в 5 см;
минимальная высота топливника над поверхностью пола – 20 см;
контроль над подачей воздуха в топку поможет улучшить установка специальной заслонки дроссельного типа, монтируемой в поддувало;
избыток конденсата способен навредить системе, поэтому важно предусмотреть возможность его стока из трубы.

По каким принципам определяется место установки

Стоит понимать, вопрос относительно того, где должна располагаться печь в доме крайне важный и ответственный, поэтому и подходить к поиску ответа на него стоит с особой тщательностью.

Принципы определения места следующие:

1. Любая печь должна находиться максимально близко к центральной части дома, чтобы наружная дымоходная труба не выходила далеко от конька.
2. Правильное расположение прибора будет в том случае, если под ним не проведены иные коммуникации, например, водоснабжение.
3. Устанавливая две печи в одной зоне, лучше все-таки сконструировать под каждую фундамент, чтобы уберечь себя от быстрого разрушения изделий.

Расположение трубы относительно конька дома

Помимо этого стоит четко понимать, что одна конструкция должна обогревать не меньше двух комнат, иначе ее установка не будет являться целесообразной.

Полезно знать: Какое выбрать ограждение для камина от детей и животных

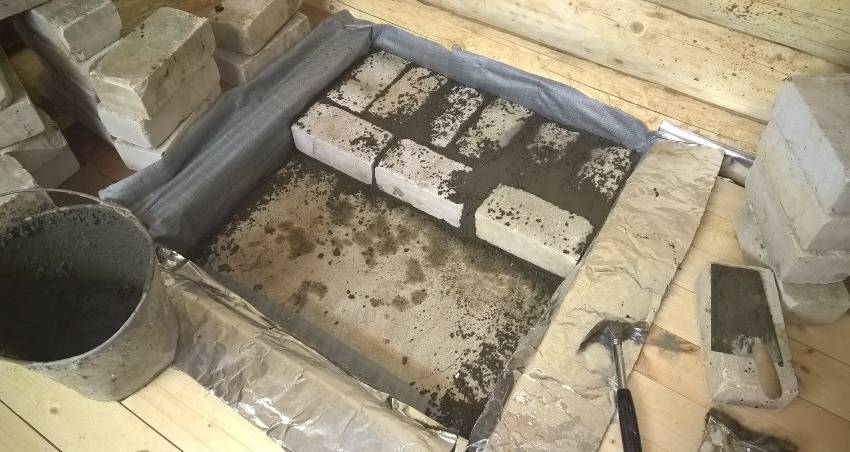

Технология кладки корпуса

Нетрудно догадаться, что каждый мастер начинает работы по своей личной схеме, в которой дана пошаговая инструкция. Мы опишем наиболее популярную из них.

• Несколькими слоями кирпича с правильными формами выкладывается постамент. Он имеет полость, которая будет служить зольником, однако основная порция воздуха поступает через зазор между стенками камина и топочным отделом.
• Не проявляйте спешки в работе, так как на данном этапе требуется особая степень аккуратности. Следует после монтажа очередного ряда проверить горизонт. Кантовать кирпичи можно киянкой. Сразу убираются лишние фрагменты раствора.
• Зольник перекрывается четвертым рядом полностью, но как обеспечить опору для кирпичей над пустотой? Ответ заключается в применении уголков, которые накладываются параллельно, эти уголки будут поддерживать кладку. Подпилив болгаркой каждый кирпич, выстраивают основание, на которое мы будем устанавливать изделие. Не забывайте про уровень, проверьте его.
• Перед тем как установить своими руками каминную топку, дайте кладке немного подсохнуть, возможно, придется еще вносить некоторые изменения. У любого чугунного камина должна быть каминная полка, это горизонтальная поверхность, которая носит декоративный характер. Полку можно выпилить из куска керамогранита. Грани ее соприкосновения со стеной заглубляются, обеспечивая дополнительную опору. Теперь все готово для продолжения работы.

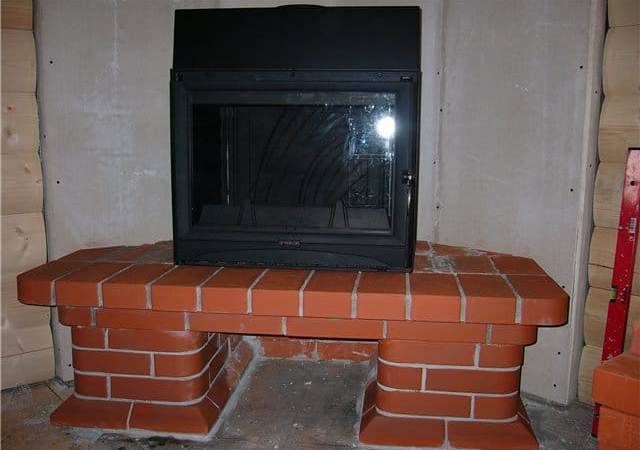

Установка готового очага

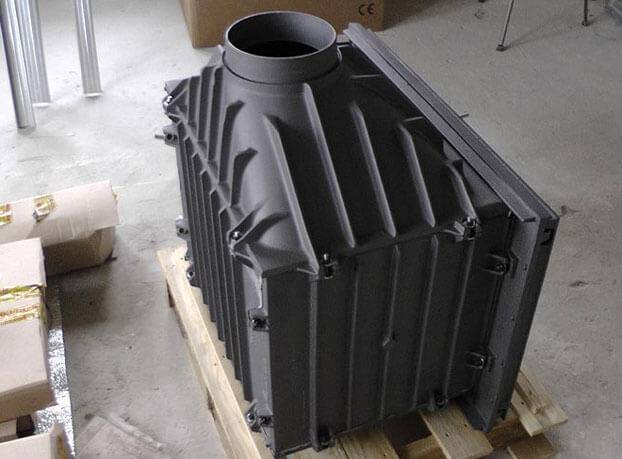

• Сама установка чугунной топки ничего сложного не представляет. Площадь соприкосновения корпуса топки и плиты обрабатывают термостойким герметиком или клеем. Топку нельзя придвигать вплотную к стене. Несколько раз измерьте расстояние от задней стенки камеры до стены дома с одной и с другой стороны. Равенство показателей говорит о том, что конструкция получается прямой и симметричной.
• Все стыки, которые образует установленная топка и каминная полка, заделываются гипсовым раствором. Облицовка чугунной топки сводится к тому, что вокруг нее выкладывается обрамление из кирпича. Как и ранее, уровень при кладке соблюдать обязательно. Сверху на кладку пристраивается еще одна аналогичная плита. Рекомендуется под нее нанести побольше клея, так как с его помощью, возможно, придется регулировать нужный уровень. Остатки клея сразу убираются.
• Выкладывая облицовку, можно применить творчество. Если крайние кирпичи с каждым рядом сильнее выдавать вперед, то получится карниз по периметру портала, а некоторые облицовочные кирпичи уже специально для этого подготовлены, их останется просто уложить в последнем ряду.

Конструкция русской печи

Чертежи русских печей могут быть самыми разными, потому что сооружения отличаются друг от друга очень сильно.

В зависимости от размеров печи могут быть: малые, средние и большие.

Русская печь используется для отопления, варки, имеет духовку и лежанку. Чтобы построить такое сооружение, необходимо изучить его строение.

Схема устройства традиционной русской печи состоит из следующих отделов:

• подпечье – используется для сушки дров. Во многих печных сооружениях такого отдела нет из-за его невостребованности;
• холодная печурка – в ней хранят посуду. Также сооружается не всегда;
• шесток – представляет собой нишу перед горнилом. В ней устанавливают плиту для варки. А если плита находится в другом месте, в шесток ставят еду, чтобы она не остывала;
• под – это дно горнила. Его необходимо устанавливать с небольшим наклоном к входу в камеру, чтобы легче было передвигать находящуюся в ней посуду. Поверхность у этого элемента следует отшлифовывать;
• горнило или варочная камера – используется для закладки дров и установки жаростойкой посуды. Свод камеры также должен быть выполнен с небольшим уклоном к входу. Благодаря такой конфигурации под потолком скапливается горячий воздух, прогревая лежанку и стенки печки по бокам;
• перетрубье – это ниша, над которой начинается труба дымохода;
• вьюшка – представляет собой окно с дверцей, при помощи которой перекрывают дымоход. Через нее добираются до заслонки, с помощью которой регулируют тягу;
• лежанка – находится сзади дымохода, над горнилом. Когда печь начинают топить, она хорошо прогревается.

Современные русские печки дополнены такими элементами, как плита для варки и бак для нагрева воды. Кроме того, в этом сооружении осуществляется прогрев подтопочного отдела, из-за чего печь достигает необходимой температуры гораздо быстрее, значит, помещение прогреется также быстро.

Благодаря наличию различных отделов в этом сооружении, нет необходимости отапливать все помещение в летний период, а использовать только варочную плиту, чтобы приготовить пищу. Это создает в доме нормальный микроклимат и экономит топливо. Зимой в печи прогреваются все отделы, что способствует не только нагреванию воды, плиты и духовки, но и всего помещения.

Чтобы сделать русскую печь своими руками, проводят подготовительные работы, начинающиеся с выбора места.

https://youtube.com/watch?v=BbvQPy55lgQ

Чем обшить стены и потолок при установке железной печки

Панель из камня

Чем защитить деревянные стены от печи в доме, определяется стилем помещения, назначением и бюджетом. Отделка не исключает возведение защитного экрана. Но если печь размещается достаточно далеко – 100 см, допускается не ставить теплоизоляцию, а подобрать материал для отделки.

• Самое очевидное решение – обработка этой части стены антипиренами. 100% гарантии это не дает, но снижает способность к возгоранию.
• Красиво смотрится панель из натурального или искусственного камня.
• В комнате в стиле лофт, техно и деревенский вполне подойдет облицовка кирпичом – фактурным или облицовочным.
• Вполне достаточной защитой служит лист гипсокартона.

Конструкции, их особенности и принцип действия

Кирпичная печь

Кирпичный вариант для дачи мало чем отличается от обычной печи с той лишь разницей, что она может изготавливаться с меньшими размерами. Этот вариант не так уж часто можно встретить на дачах, так как процесс возведения такой конструкции требует много подготовительных работ и денежных затрат. При возведении такой печи, на уровне кладки второго, третьего и четвёртого ряда, используют шамотный кирпич. Этот материал не разрушается под воздействием открытого огня. Высоту печи составляют девять рядов. Последующие ряды образуют дымоход для вывода печных газов. Дымоходная труба оборудуется металлической гильзой из нержавейки.

Из металла

Металлическая печь или наиболее привычное её название – «буржуйка», имеет вид короба, отрезка трубы, использованного газового баллона или бочки. В ней предусмотрены отсеки и камеры, оборудованные дверцами. Для этой конструкции потребуется металл толщиной не менее 5–6 мм, в противном случае стенки печи прогорят. Если для корпуса буржуйки используется труба, то её диаметр должен быть не менее 30 см, при соответствующей толщине металла. Конструкция такой печи оборудуется вытяжной трубой, которая располагается сверху ближе к задней части корпуса.

На дне топочной части металлической печи делают прорези для выпадения золы. Величина отверстий зависит от размера сжигаемого материала.

На отработанном масле

Печь на отработанном масле изготавливается из металла. Её конструкция представляет собой две, расположенные друг над другом ёмкости цилиндрической формы, соединённые трубой. Как и все типы печей, этот вариант оборудуется дымоходной трубой. В нижней ёмкости сгорает отработанное машинное масло. Выделяемые газы переходят по трубе в верхнюю ёмкость, где смешиваясь с воздухом, создают второй источник горения. Воздух поступает в верхнюю камеру через отверстия диаметром до 10 мм.

В этой печи можно сжигать разные виды отработок:

• солярное масло;
• нефтяное;
• трансмиссионное;
• трансформаторное;
• керосин;
• дизельное топливо;
• мазут.

С особенной осторожностью следует использовать такие вещества во время растопки дров в помещении дачного домика. На такой печи дымоход следует устанавливать только в верхней части в вертикальном положении

Дачная печь длительного горения «бубафоня»

Эта печь отличается от предыдущих вариантов тем, что длительность горения дров происходит на протяжении 15–17 часов, без подкладывания топочного материала. Эта особенность достигается благодаря металлической заслонке печи и полной загрузке дровами. Это помогает сделать умеренную тягу в топочной части, в результате чего дрова не горят, а тлеют на протяжении указанного времени. Мощность пламени в печи регулируется металлическим продухом. Огонь в такой печи горит в верхней части дров, медленно распространяясь вниз по мере прогорания топочного материала.

Однако этот размер не является обязательным. Цельный корпус исключит появление отверстий и щелей, через которые будет уходить тепло.

Медленное прогорание дров обеспечивается подвижным элементом печи, называемым — груз. Эта часть корпуса подводит воздух в топочный отсек. Этот элемент изготавливают металлического круга, к середине которого приварена труба. С обратной стороны этого круга, от центра к краю, приварены металлические уголки или фрагменты швеллера. Эти детали обеспечивают подачу воздуха в крайние участки топочного отсека.

Принцип действия этой печи выражен в следующих особенностях:

1. Закладка дров осуществляется вертикально. Сверху, для поджигания растопочного материала насыпаются опилки, щепки или бумага.
2. Догоранию пиролизных газов способствует стальная пластина круглой формы, с приваренными лопастями, которые транспортируют воздух в очаг. В середине пластины расположено отверстие стабилизирующее процесс горения.
3. Пластина с лопастями устанавливается на разгоревшие дрова, а сверху она накрывается крышкой.
4. Горящие дрова находятся под постоянным давлением пластины. В результате чего топочный материал постепенно спрессовывается, а температура внутри него возрастает. Этот процесс вызывает термическое разложение с последующим выделением горючих газов. При сгорании дров объём топлива сокращается, и пластина перемещается по направлению к дну конструкции, тем самым способствуя поддержанию постоянной температуры.
5. Газ, который выделяется в процессе сжигания топлива, сгорает над пластиной распределяющей воздух в печи. В этом случае КПД печи увеличивается на 25–35%.

Принцип работы

Ввод в эксплуатацию

Завершив кладку уличной русской мини печи очень важно правильно ввести её в эксплуатацию. Её требуется предварительно просушить при внешних температурах +20°С и более на протяжении недели минимум

На протяжении этого срока проводятся регулярные протопки с использованием небольшого количества дров.

Топка в режиме сушки выполняется при открытых задвижках и топочных дверках. Показателем её успешного завершения является отсутствие на элементах кладки влажных пятен, а на задвижке дымохода конденсата.

Если в это время ожидаются осадки, печь требуется закрыть плёнкой. Топка в эти дни не проводится.

Выбор печи подобной конструкции позволит вам обеспечит комфортное и качественное приготовление пищи на свежем воздухе на приусадебном или дачном участке, организовав прекрасный отдых друзьям и членам семьи.

10 основных правил по кладке дачной печи

1. Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.

2. Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.

   Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.

3. Во время кладки следите за толщиной шва. Он должен быть 5 мм.

4. Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.

5. Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.

6. Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
7. Фундамент под печь выполняется отдельно от основного.
8. На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
9. Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
10. Каждый ряд начинайте вести с угла.

Начало работ

Перед началом монтажа необходимо было определиться с дымоходом. Существуют следующие разновидности:

• кирпичные;
• керамические;
• сендвич.

По совету мастера дымоход взяли типа сендвич, производителя НИИ КМ. Производитель российский, надежный, сталь толщиной 1 мм. Закупив в два приема необходимые элементы, отвезли все в дом.

Первым неприятным моментом оказался слишком маленький диаметр выходного отверстия из топки к дымоходу. Эту проблему решили с помощью переходника. Все-таки лучше, когда дымоход имеет больший диаметр.

Вторым нюансом стало отсутствие подставки для установки топки вровень с отверстием портала. Скорее всего ее просто забыли положить во время погрузки с выставки, но так как прошло уже много времени, искать ее было уже поздно. Наш мастер не растерялся, и из металлических профилей за пару часов соорудил подставку методом сварки и покрасил ее специальной краской в черный цвет.

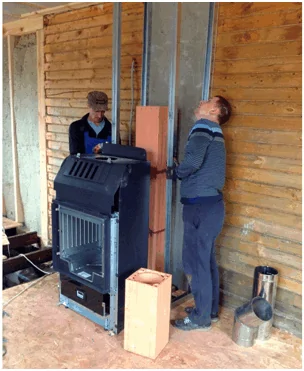

До начала возведения короба была проведена «примерка», когда методом простого сложения элементов посмотрели на портал с топкой в готовом виде и выбрали форму конструкции вокруг труб.

Металлические печи для отопления

Общие сведения

С помощью такого оборудования обогреваются бани, дачи, рабочие вагончики, другие небольшие помещения.

Такие печки отличаются:

функциональностью. Это значит, что за все время усовершенствования, сегодня создаются модели, работа которых характеризуется разными температурными режимами в разное время суток. Благодаря таким новшествам, конструкцию можно настроить для обеспечения в помещении оптимального микроклимата;
невысоким КПД. Сегодняшние варианты металлических печей постоянно совершенствуются

Такие меры предоставляют возможность выбирать различное топливо, что очень важно для потребителя. Кроме того, постоянная работа над увеличением площадей топки содействует постоянному увеличению КПД;
универсальной комплектацией, в частности, в современных моделях устанавливается бак для нагрева воды, что позволяет использовать агрегат не только в банях, но и на дачах, других жилых зданиях;
хорошим дизайном, благодаря чему из большого модельного ряда можно выбрать достаточно стильные исполнения

Высокая эффективность плюс эргономичность – идеальная комбинация. Для украшения изделий все чаще применяются декоративные стеклянные элементы и кованые детали.

Обшивка стен и потолков

Наибольшей термической нагрузке поддаются потолок и стены, которые примыкают к печи. Поэтому просто неизбежно придерживаться некоторых противопожарных условий и выполнения мероприятий:

• для обустройства части потолка над печью, необходимо использовать негорючие материалы. Запрещается применять деревянные, а тем более, пластиковые панели. Оптимальный вариант – гипсоволоконные плиты;
• с целью надежной защиты стен, на них устанавливается базальтовый картон, который необходимо обшить сталью. С этой целью, сейчас наладили производство готовых защитных декоративных стеновых экранов из нержавейки, для которых характерен красивый внешний вид. Но главное, что такие элементы содействуют обеспечению высокой степени безопасности. Защитить стены можно также с помощью штукатурки (толщина ≥3 см), керамической термоплитки, а также кирпичной кладки.

Особенности металлических печей

Часто, как более простой и бюджетный вариант, для таких целей применяют старые призабытые буржуйки в новых, более современных вариантах. Такой генератор тепла отличается:

• долгим сроком эксплуатации;
• быстрым прогревом помещения;
• возможностью регулировки температуры в ручном режиме;
• надежностью;
• возможностью использования любого вида топлива;
• приемлемой ценой.

Одно из преимуществ – быстрое нагревание, является, одновременно, и недостатком, поскольку конструкция быстро остывает. Кроме того, агрегат требует постоянного ухода, а использовать его в варочных целях – практически невозможно.

Взвесив все за и против, хозяин сам должен определиться, какая печная конструкция будет установлена в доме.

Порядовка русской мини-печи 3,5 х 5,5 кирпича

Так выглядит печь, которую мы будем делать:

Модель печи в компьютерной программе:

Быстрый обзор предстоящей работы по рядам:

Приступим.

Длина и ширина — строго 5,5 на 3,5 кирпича.

Начинаем с первого ряда, нумерация рядов на скриншотах цифрами в кружках.

Сформируем зольную камеру, обогрев нижней части печи.

Та же схема, оставляется место для кочерги.

Установим колосники, отверстия для прочистки сзади или по бокам.

Футеруем топку шамотом, установим топочную дверь (250×280 мм).

Перекроем каналы, чтобы дымовые газы попадали внутрь, грели боковые стенки и уходили в подвёртку.

Продолжаем топку.

Сделаем выход дымовых газов к нижнему колпаку.

Опоры, удерживающие дальнейшее перекрытие.

Перекрываем нижний колпак.

Вставим печь.

Дверца. Если не поставить, будет слишком большой «подсос» воздуха.

Футеруем стенки.

Топочная дверка начинает перекрываться.

Опоры под свод. Перекрываем горнило. 52×52 см.

Свод. Отверстие выхода дымовых газов примерно 130×130 мм. Нужно распереть кирпичами, сделать выход в трубу.

Задвижка. Сверху насыплем сухой песок либо другой утеплитель.

Перекрываем.

Задвижка должна быть с удлинителем, чтобы открывалась сбоку.

Закрываем карман сбора дыма.

Начинается сужение.

Сечение дымохода — 130×250 мм.

Можно поставить ещё одну задвижку, чтобы лучше сохранялось тепло.

Внутреннее строение и принцип работы

Дымовые газы из топки попадают в нижний колпак, потом внутрь подвёртки, выходят в русскую печь и через технологическое отверстие — к трубе.

Свод будет не очень хорошо нагреваться, потому что всё сразу вытягивается в трубу.

Если использовать с целью приготовления пищи, то лучше топить классическим способом: нижняя задвижка перекрыта, верхняя — открыта.

Меры безопасности от пожара при установке печи

Для защиты деревянных конструкций лучше использовать комплексный подход, включающий:

1. Обшивку теплоизоляционными пожаробезопасными материалами.
2. Обработку специальными огнезащитными средствами.
3. Обустройство огнестойкого основания на полу.

Гарантировать безопасность может только грамотное сочетание соблюдения требований пожарной безопасности, изготовления специальной отделки и пропитки древесины противопожарными средствами.

Чем обшить стены и потолок при установке железной печки

Печной жар от раскаленной металлической поверхности в первую очередь воздействует на окружающие стены и потолок. Поэтому их нужно обшить с соблюдением следующих правил:

1. Для обшивки потолка над местом, где будет стоять печь, применяются негорючие материалы. Это может быть, например, гипсокартон, но не доски или пластиковые панели.
2. Стена отделывается в несколько слоев. Сначала на брус укладывается базальтовое покрытие, затем поверх – листовой металл, например, нержавейка. Также могут применяться специальные стальные декоративные панели.

Как вариант, поверхность стен допускается отделать штукатуркой слоем не менее 3-4 см или кирпичной кладкой.

Пример кирпичной термоизоляции

Обработка древесины от возгорания

Для защиты деревянных конструкций применяются пропитки на базе антипиренов, останавливающих или замедляющих горение. При этом обработке подвергаются:

1. Балки перекрытий – пола и потолка.
2. Поверхности пола, стен и потолка – непосредственно примыкающие к отопительному прибору.

При выборе специализированного средства необходимо иметь в виду, что мастики обладают лучшими защитными свойствами, чем пропитки. Хотя последние не имеют цвета и сохраняют естественную текстуру дерева.

Правила установки печи на деревянный пол

При монтаже печи в деревянном доме непосредственно на пол, необходимо соблюдать следующие правила:

• вес изделия в рабочем состоянии не должен превышать 700 кг;
• при необходимости конструкция пола усиливается – путем добавления дополнительных балок перекрытия;
• обустраивается огнезащитное основание – например, это может быть слой кирпича, или армированная стяжка, или асбесткартон, поверх закрытый стальным листом толщиной не менее 1 мм.

Обустройство основания под печь из кирпича
