Котельная для лучевой системы. Распределительный узел
Любая котельная состоит из нескольких узлов. В лучевой системе они почти такие же, как и в обычной системе.
Котельное оборудование
Вот они в том порядке, в котором расположены от начала до конца:
- Котёл. В нём нагревается теплоноситель. Может использовать электричество, газовое и твёрдое топливо.
- Группа безопасности. Обеспечивает стравливание теплоносителя и остановку работы котла. Состоит из клапана давления, датчика температуры и системы автоматического сброса и остановки. Иногда может включать и другие элементы.
- Расширительный бак. Предназначен для обеспечения запаса воды в системе и компенсации давления в ней, спасает от гидроударов.
- Горячий коллектор. От него отходят патрубки к радиаторам. При необходимости на каждую трубу ставится расходомер и регулировочный вентиль, позволяющий регулировать температуру в каждом радиаторе индивидуально.
- Система радиаторов или тёплых полов.
- Холодный коллектор.
- Циркуляционный насос с источником бесперебойного питания.
В зависимости от назначения, котельная может как содержать дополнительные элементы, так и избавляться от них. Например, если это просто распределительный узел, в котором обеспечивается постоянный напор воды, то можно обойтись без циркуляционного насоса и котла. В целом, устройство котельной для такой системы не хуже, а может быть и лучше, чем для двухтрубной.
Схема подключения лучевой разводки
Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.
В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.
Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя
На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.
Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.
При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.
Предварительный этап
До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:
- определить места расположения радиаторов;
- выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
- изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
- составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.
Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы
Правила установки лучевой разводки
Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).
При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами
В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.
Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.
Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.
Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции
Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.
Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным
Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений
При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.
Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне
Схемы разводки современных горизонтальных отопительных систем
Современные многоквартирные жилые дома и частные коттеджи любой этажности все чаще оборудуются горизонтальными системами отопления. Необходимым элементом такой схемы является один или несколько (в многоквартирном доме – в каждом подъезде) вертикальных двухтрубных стояков, имеющих на каждом этаже ответвления/вводы в отдельные комнаты/квартиры. Дальнейшая прокладка трубопроводов ведется «горизонтальным» способом.
Устраивая подобные системы, строители неизменно сталкиваются в проблемой сложности выполнения прокладки отопительных труб до радиаторов. Трубопроводы вертикальных систем, проложенные по стенах сверху вниз, особо жильцам не мешали. Горизонтальные трубы, проложенные открыто вдоль стен, становятся фактором, препятствующим нормальному процессу эксплуатации помещений, плохо вписываются в их интерьеры. Поэтому применяются различные способы горизонтальной скрытой их прокладки.
Разветвленная тупиковая схема разводки с трубами в стяжке
Разводка трубопроводов при разветвленной тупиковой схеме.
Минимальные длины труб и гидравлические сопротивления схемы нивелируются взаимным перекрещиванием трубопроводов, приводящим к увеличению толщины стяжки (каждый ее сантиметр стоит от 40 руб/м2).
Периметриальная разводка системы отопления
Тупиковая схема с трубопроводами в стяжке или под плинтусом.
Схема разводки трубопроводов при двухтрубной тупиковой системе.
Отсутствие перекрещивания труб в схеме нивелируется необходимостью проделывать отверстия в стенах (в приведенной схеме нужно просверлить пять отверстий).
Разводка трубопроводов по схеме с попутным движением воды (схемаТихельмана).
Разводка трубопроводов по схеме Тихельмана.
Здесь первый радиатор отопительного контура имеет кратчайшую длину «подачи» и наибольшую длину «обратки», последний радиатор – наоборот. Гидравлическое сопротивление, испытываемое теплоносителем при обтекании приборов схемы постоянное, что позволяет балансировать любое число радиаторов в ветке.

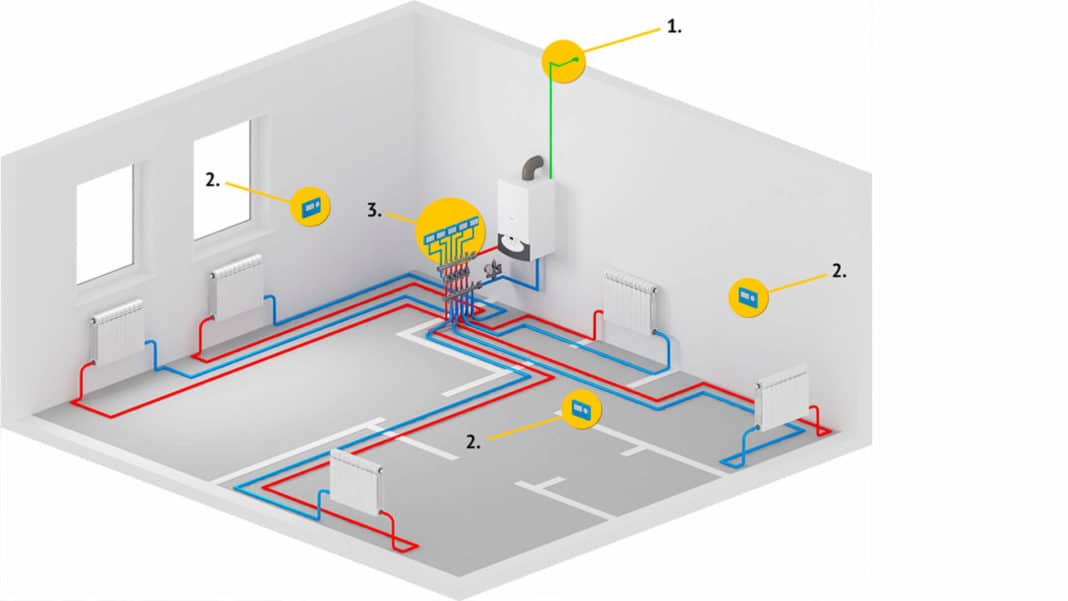

Коллекторно-лучевая разводка системы отопления
Схема разводки трубопроводов при коллекторно-лучевой системе.
Распространенность данной схемы постоянно растет. Трубы здесь прокладываются в стяжке пола попарно («подача» плюс «обратка»), подходя к каждому радиатору от коллекторов (соответственно «подающего» и «обратного»). Преимущество схемы – простота монтажа (никаких перекрещиваний труб и стенных отверстий). Недостаток – повышенные затраты, обусловленные большим расходом труб и допрасходами на коллекторы.
Дополнительное преимущество лучевой схемы – использование труб малых диаметров. Квартира (этаж частного дома) потребуют при периметриальной схеме разводки применять трубы d=25 и d=32 мм. Соответственно увеличится толщина стяжки, диаметр тройников, которыми подключаются радиаторы. Стоимость такого элемента соизмерима с ценой трубы.
Применение лучевой разводки, увеличивающее длину труб, дает конечную выгоду за счет уменьшения их диаметра.
Комбинированная схема разводки трубопроводов отопления
Нередко в помещении установлен всего не один отопительный прибор, а несколько. Подводить к каждому радиатору отдельную двухтрубную петлю-ветку при коллектроно-лучевой разводке нерационально. Лучше до каждой комнаты проложить отдельную ветку, которая внутри помещения обойдет несколько отопительных приборов, реализуя тупиковую или попутную схему.
Схема комбинированной разводки системы отопления.
Рассчитывают такую систему как лучевую. Ветки, снабжающие теплоносителем несколько радиаторов, подвергаются отдельному расчету как тупиковые или попутные. В современных системах радиаторы снабжаются термоклапанами (терморегуляторами), настраиваемыми пользователями на разные температуры, исходя из текущих требований комфортности нахождения в помещении. Стабильность температурного режима в помещении становится трудно поддерживать.
Оказывается можно избавиться от нестабильности, одновременно уменьшив затраты на подключение радиаторов, соединяя их по т.наз. «проходной схеме».
«Проходная» схема соединения радиаторов.
Термоклапан ставится только на первый в контуре радиатор, регулируя расход теплоносителя по всем последовательно включенным отопительным приборам. Они воспринимаются как один радиатор. Сложности балансировки возникнут при многосекционных приборах (по 10 и более секций).
Главные элементы конструкции
Важнейшим компонентом лучевой разводки являются коллекторы. При проектировании лучевой системы отопления двухэтажного (или многоэтажного) дома коллекторный шкаф потребуется разместить на каждом этаже. Коллекторы и регулирующая арматура (ручная либо автоматизированная) монтируются в шкафы, где к ним обеспечивается удобный доступ во время эксплуатации и периодического или аварийного обслуживания.
Малое по сравнению с тройниковой разводкой число соединений обеспечивает большую гидродинамическую устойчивость всей системы отопления.
Второй компонент – это циркуляционный насос, он обеспечивает создание напора в системе для подачи нагретого теплоносителя по трубам в радиаторы и сбор обратки.

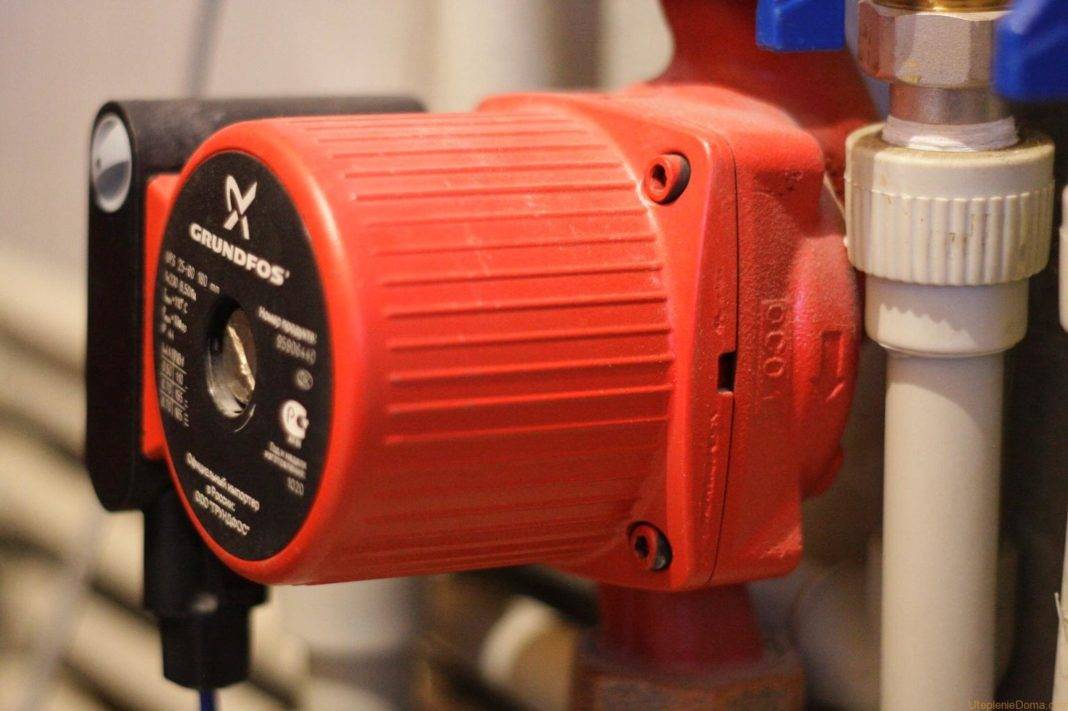

Подбор и монтаж циркулярного насоса
Для лучевой системы отопления чаще всего выбирают вариант нижней подачи горячей жидкости в радиаторы. Для обеспечения ее принудительной циркуляции применяется циркуляционный насос. Его мощности должно хватать, чтобы обеспечить напор, позволяющий теплоносителю достичь самых удаленных теплообменников, включая теплые полы.
Принудительная циркуляция ускоряет оборот теплоносителя по кольцам системы. Это позволяет снизить перепад между входящей и исходящей температурой контура отопления. Такой рос эффективности отопления позволяет либо понизить мощность бойлера, либо иметь больший запас мощности на случай экстремальной погоды.
При подборе устройства учитывают два основных параметра, определяющих его мощность и число оборотов:
- производительность, кубометры в час;
- напор, в метрах;
- уровень шума.
При выборе циркулярного насоса учитывайте производительность и напор
Для корректного подбора потребуется учесть диаметр и общую длину разводящих труб, максимальный перепад высот по отношению к высоте монтажа насоса. При проведении инженерно-сантехнических расчетов используют специальные таблицы, предлагаемые производителями.
Специалисты рекомендуют придерживаться следующих правил по монтажу насоса:
- приборы с влажным ротором монтируются так, чтобы вал был расположен горизонтально;
- устройства со встроенным термостатом монтируются на ближе чем на 70 см от отопительного котла во избежание ошибочных срабатываний;
- циркуляционный насос монтируется на возвратном участке трубопроводной системы, поскольку его температура ниже и устройство прослужит дольше;
- современные термостойкие насосы могут размещаться и на магистрали подачи;
- отопительный контур следует снабдить устройством для выпуска воздушных пробок, его может заменить насос со встроенным воздушным клапаном;
- устройство следует размещать максимально близко к расширительной емкости;
- перед монтажом насоса проводят промывку системы от механических загрязнений.
Если параметры электросети в месте установки не отличаются стабильностью, рекомендуется подключать насос и систему управления котла через стабилизатор напряжения достаточной мощности. Если нередки перебои с электроснабжением, следует предусмотреть устройство бесперебойного питания- либо аккумуляторное, либо с автоматически запускаемым электрогенератором.
Часто при оптимизации стоимости системы возникает искушение обойтись без циркуляционного насоса. Такой вариант в принципе допустим для одноэтажных построек малой площади. Эффективность отопления при этом снизится. При использовании естественной циркуляции следует использовать трубы большего сечения. Кроме того, расширительную емкость следует разместить в самой высокой точке здания
Выбор и роль распределительного коллектора
Этот важнейший элемент системы распределяет поток горячего теплоносителя, подаваемый бойлером, по отдельным лучам разводки. Второй коллектор собирает отдавшую свое тепло жидкость и возвращает ее в теплообменник для последующего нагрева. Возвратный клапан может перепускать часть обратного потока в основной контур, если требуется понизить температуру теплоносителя, не меняя режим работы котла.
На рынке предлагаются коллекторы, поддерживающие от 2 до 18 лучей. Коллекторы комплектуются запорной или регулировочной арматурой, или автоматическими терморегулирующими клапанами. С их помощью задается требуемый температурный режим по каждому лучу.
Как организовать коллекторную систему в частном доме
Одной из основных составляющих лучевой системы является коллекторный узел. Для обогрева в доме на несколько этажей коллектор нужно ставить на каждом из них. Узел располагают в специальном шкафу, где можно производить регулировку и обслуживание.
Вторым по важности узлом является циркуляционный насос, посредством которого нагретый теплоноситель от газового котла или аналогичного оборудования распределяется по батареям и собирается обратно
Выбор насоса
Чаще всего при лучевом отоплении для движения жидкости по контурам используют циркуляционный насос. Он уменьшает разницу между температурами на входе и выходе отопительного контура и улучшает эффективность обогрева.
Циркуляционный насос следует выбирать по следующим характеристикам:
- производительность, м³/час;
- высота напора, м.
Для выбора насоса следует учитывать диаметр труб, длину, а также их высоту по отношению к насосу.
Выбор коллектора
Основанием коллектора является труба, к которой подводятся патрубки. В данной системе задействуется два коллектора – по входу и по выходу. Циркуляционный насос ставят на первом устройстве. Здесь же устанавливают многоходовой клапан с термометром. Последний работает совместно с клапаном и, исходя от установленной температуры, увеличивает либо уменьшает подачу нагретой жидкости в отопительный контур.
После отдачи тепла конвекторам, жидкость направляется в выходной коллектор и далее к котлу. Коллекторы оснащаются необходимой запорной арматурой либо автоматическими клапанами, регулирующими температуру. Таким образом можно осуществлять регулировку температурного режима по каждому отдельному лучу.
Выбор труб
При организации любой отопительной системы ответственным этапом является правильный выбор труб. Однако для лучевого способа обогрева этот момент является еще более важным. Для такой системы трубы не должны быть слишком жесткими. Кроме этого, в пол монтируют только цельные куски труб. Коллекторная система прокладывается из металлопластиковых труб либо из сшитого полиэтилена (PEX) с утолщенной стенкой.
По своему конструктиву труба из сшитого полиэтилена должна иметь воздухонепроницаемый слой.
Трубы приобретаются, как правило, в бухтах. Чтобы свести остатки к минимуму, предварительно нужно рассчитать длины всех магистралей, после чего подобрать соответствующие бухты. Если в стяжке пола требуется установка тройников, то используют элементы только из металлопластика.
Что касается диаметра труб, то при использовании в системе до 5 батарей, подключение от котла производится металлопластиком диаметром 20 мм. При большем количестве радиаторов применяют трубы 26 мм, но площадь обогрева от коллектора не должна быть более 120 м². При большей площади задействуют трубы большего диаметра. Точные данные рассчитывают специалисты.
Подключение батарей от коллектора производится чаще всего металлопластиком 16 мм. Если длина лучей превышает 40 м, следует использовать трубы 20 мм.
Читать также: Как промыть систему отопления в частом доме своими руками
Варианты для деревянных домов
Чтобы проложить трубопровод в деревянном основании, необходимо просверлить отверстия в деревянных балках перекрытия. При этом отверстия должны быть слегка больше диаметра труб, чтобы балка и вся конструкция не создавали давления на трубопровод.
При монтаже лучевой разводки в деревянных перекрытиях важно, чтобы конструкция пола не создавала давления на трубы, а последние были надежно зафиксированы
В нашем примере черновой пол деревянный, на котором и располагается система труб. Опять же таки, в толще пола не должно быть никаких соединений, т.к. они должны располагаться исключительно выше уровня напольного покрытия.
Лучевая разводка и теплый пол
Лучевую схему можно применять и для обустройства системы «теплый» пол. При грамотно составленном проекте с учетом всех факторов можно отказаться от радиаторов, сделав теплый пол основным источником для отопления.
Тепловые потоки будет равномерно распределяться по всему помещению, не создавая эффект конвекции в отличие от радиаторов. В результате отсутствует циркуляция пыли в воздухе.
Перед тем, как взяться за реализацию идеи по устройству водяных теплых полов, важно учесть следующие особенности:
- на бетонное или деревянное основание укладывается отражающий экран со слоем теплоизоляции;
- сверху укладывается трубы по петлеобразной схеме;
- перед заливкой бетоном производится гидравлическое испытание системы под давлением на протяжении суток;
- финишным слоем выступает стяжка или настил.
Коллектор каждого контура должен оснащаться расходомерами и термостатическими клапанами, которые позволяют вести точный контроль расхода теплоносителя и регулировать его температуры.
При разводке труб можно использовать термостатические головки и сервоприводы. Данные устройства позволяют автоматизировать работу теплого пола. Система будет реагировать на изменения в температуре помещения, настраивая комфортный режим для каждой комнаты.
Лучевая разводка для теплого пола требует оснащения коллектора несколькими комплектующими, которые позволяют контролировать, автоматизировать и управлять напольным отоплением для достижения максимального комфорта и энергоэффективности
При монтаже крайне важно правильно зафиксировать трубы, перед тем, как все заливать стяжкой. Для этого можно использовать утеплитель с пазами, арматурную сетку или скобы
Перед укладкой трубопровода необходимо четко определить маршрут, который теплоноситель будет преодолевать для обогрева пола (не допускать скрещивания труб). Отрезать трубу лучше всего только после полной укладки и подводки к обратному и подающему коллекторам.
Важно, чтобы при заливке трубопровод находился под давлением. Пока бетонная смесь не затвердеет полностью и не пройдет три недели, подавать теплоноситель с рабочей температурой нельзя
Только потом начинаем с 25ºС и через 4 дня заканчиваем проектной температурой.
Способы циркуляции отопления
Система отопления может иметь несколько видов циркуляции теплоносителя. К ним относятся:
- Принудительный способ циркуляции;
- И естественный.
При естественном типе циркуляцией теплоноситель посредством конвекции самопроизвольно распределяется по всем элементам системы отопления. Для обеспечения наилучшей циркуляции естественным способом в системе отопления применяются трубы большого диаметра. Естественный способ циркуляции теплоносителя, в силу своей меньшей эффективности, имеет некоторые ограничения по площади отапливаемого помещения. Обычно данный способ применяется в небольших частных домах.
Принудительный способ циркуляции давно и очень хорошо зарекомендовал себя. На сегодняшний день на рынке можно встретить огромное количество циркуляционных насосов, которые очень компактны и очень эффективны. У этих насосов достаточно большой эксплуатационный ресурс
При монтаже лучевой системы важно правильно отрегулировать скорость циркуляции теплоносителя. Насос можно устанавливать, как на подаче, так и на обратке
С помощью циркуляционного насоса можно обеспечивать подачу теплоносителя на довольно приличную высоту. При подборе насоса данный параметр тоже необходимо учитывать.
На сегодняшний день принудительная циркуляция, в силу своих неоспоримых преимуществ, несомненно является самым востребованным способом передачи теплоносителя. В число преимуществ входит также очень доступная стоимость циркуляционных насосов.
Общие требования к монтажу лучевой разводки
При коллекторно-лучевой разводке распространен способ укладки труб в полу в стяжке, толщина которой составляет 50-80 мм. Сверху укладывается фанера, закрываемая финишным напольным покрытием (паркет, линолеум). Такая толщина стяжки вполне достаточна для свободного «замоноличивания» внутриквартирной (внутридомовой) лучевой разводки системы отопления. Возможна наружная прокладка труб вдоль стен под декоративными плинтусами, влекущая неминуемое увеличение длины трубопроводов. Известны варианты прокладки труб лучевой разводки в пространстве подшивного (подвесного) потолка, в штробах.
Подключение радиаторов при коллекторно-лучевой схеме.
Используются металлопластиковые или трубы из сшитого полиэтилена (PEX-трубы), укладываемые в гофротрубе или в теплоизоляции. Безусловным преимуществом здесь обладают PEX-трубы. Согласно СниП «замоноличивать» в бетон можно только неразрывные соединения. PEX-трубы соединяются посредством натяжных фитингов, относящихся к неразрывным соединениям. Металлопластиковые трубы используют обжимные фитинги с накидными гайками. «Замоноличивать» их – значит нарушать СниП. Каждое разъемное соединение труб должно быть доступным для техобслуживания (подтяжки).
Даже без фитингов не всякая металлопластиковая труба однозначно подходит для укладки в стяжку пола. Продукция производителей страдает серьезным дефектом: слои алюминия и полиэтилена расслаиваются под воздействием многократно изменяющейся температуры теплоносителя. Ведь металл и пластик имеют различные коэффициенты объемного расширения. Поэтому соединяющий их клей должен быть:
- внутренне прочным (когезивным);
- адгезивным к алюминию и полиэтилену;
- гибким;
- эластичным;
- термостойким.
Этим требованиям удовлетворяют не все клеевые составы даже известных европейских производителей металлопластиковых труб, которые со временем расслаиваются, внутренний слой полиэтилена в такой трубе «схлопывается», уменьшая ее сечение. Нормальная работа системы нарушается, причем место неисправности найти практически невозможно – обычно «грешат» на неисправности термостатов, насосов и других изделий с подвижными узлами.
В свете вышесказанного рекомендуем читателям обратить внимание на металлопластиковые трубы фирмы VALTEC, использующей американский клей концерна DSM, обеспечивающий прочность соединения металл/пластик, адгезию и полное отсутствие расслоений
Что представляет собой лучевая система отопления
При оснащении жилья системой обогрева можно выбирать такие варианты соединения конвекторов:
- тройниковая разводка;
- лучевая (коллекторная) разводка.
Первый вариант, схема которого представлена на фото, по монтажу менее затратный, поскольку требуется гораздо меньшая длина труб. Однако по ряду других характеристик тройниковая разводка менее эффективна, по сравнению с коллекторной, которая предполагает подсоединение каждого конвектора отдельными трубами (лучами). При втором варианте все батареи соединяются параллельно с распределительным узлом, называемым гребенкой. Последний подключается к котлу либо центральной системе отопления посредством основной магистрали.
Назначение коллектора – распределять теплоноситель с одинаковой температурой по контурам системы, после чего собирать их и направлять к котлу.
Естественная циркуляция теплового носителя
При естественной циркуляции теплоноситель двигается по системе методом самотека. Это становится возможным благодаря физическому эффекту, который проявляется при изменении плотности жидкости. Горячая вода обладает меньшим уровнем плотности. Жидкость, идущая по обратному току, имеет большую плотность, поэтому она без проблем вытесняет воду, уже нагревшуюся в котле. Нагревшийся теплоноситель направляется вверх по системе, а затем распределяется по горизонтальным трубопроводам, проведенным под небольшим наклоном, составляющим примерно 3-5 градусов. Наличие подобного уклона позволяет теплоносителю двигаться по трубе самостоятельно.
Схема отопительной конструкции, которая основывается на естественной циркуляции жидкости, является самой примитивной, поэтому легко реализовывается на практике. К тому же для обстановки такой системы не нужно использовать другие коммуникации. Стоит отметить, что этот вариант подходит только для частных домов с небольшой площадью, так как длина системы ограничивается 30 метрами. К минусам относят и необходимость установки труб с большим диаметром и низкий уровень давления в системе.
Модернизация системы с целью экономии
Любая система лучевого отопления может быть самостоятельно модернизирована, что повышает эффективность и делает эксплуатацию более удобной. С этой целью, как правило, достаточно установить на все радиаторные батареи системы дополнительные клапана, имеющие термостатическую головку.
Посредством такой термостатической головки можно устанавливать значения оптимальной, абсолютно комфортной температуры нагрева теплового носителя.
Возможность осуществлять регулирование в широком температурном диапазоне особенно важно при наличии внутри одного здания помещений, имеющих разное назначение
Схема подключения лучевой разводки
Трубопроводы, как правило, размещаются в цементной стяжке, выполненной по черновому полу. Один конец подключается к соответствующему коллектору, второй выводит из пола под соответствующим радиатором. Сверху на стяжку настилается чистовой пол. При монтаже лучевой системы обогрева отопления в многоквартирном доме вертикальную магистраль выполняют в канале. На каждом этаже ставится своя пара коллекторов. В отдельных случаях, если хватает напора насоса и на последнем этаже мало потребителей, их подключают напрямую к коллекторам первого этажа.
Схема лучевой системы отопления
Чтобы эффективно бороться с пробками, воздушные клапана ставят на коллекторе и на конце каждого луча.
Подготовительные работы
Во время подготовки к монтажу выполняются следующие работы:
- установить место размещения радиаторов и других потребителей тепла (теплых полов, полотенцесушителей и т.п.);
- выполнить тепловой расчет каждого помещения, учитывая его площадь, высоту потолка, количество и площадь окон и дверей;
- подобрать модель радиаторов с учетом результатов тепловых расчетов, вида теплоносителя, давления в системе, рассчитать высоту и количество секций;
- сделать трассировку прямых и обратных трубопроводов от коллектора до радиаторов, учитывая расположение дверных проемов, строительных конструкции и других элементов.
Существует два типа трассировки:
- прямоугольно- перпендикулярная, трубы укладываются параллельно стенам;
- свободная, трубы укладываются по кратчайшему маршруту межу дверью и радиатором.
Первый тип имеет красивый, эстетичный вид, но требует заметно большего расхода труб. Вся эта красота будет закрыта чистовым полом и напольным покрытием. Поэтому владельцы чаще выбирают свободную трассировку.
Для трассировки труб удобно применять бесплатные компьютерные программы, они помогут выполнить трассировку, позволят точно определить длину труб и составят ведомость на закупку арматуры.
Монтаж системы
Укладка лучевой системы на черновой пол потребует ряда мероприятий, направленных на сокращение транспортных потерь тепла и предотвращение замерзания, если в качестве теплоносителя была выбрана вода.
Между черновым и чистовым полом следует предусмотреть расстояние, достаточное для устройства теплоизоляции.
Если черновым полом служит бетонное перекрытие (или фундаментная плита), то на нее потребуется уложить слой теплоизолирующего материала.
Для лучевой трассировки применяют металлопластиковые или полиэтиленовые трубы, обладающие достаточной гибкостью. Для радиаторов тепловой мощностью до 1500 ватт применяют 16 миллиметровые трубы, для более мощных диаметр увеличивают до 20 мм.
Они прокладываются в гофрированных рукавах, дающих дополнительную термоизоляцию и необходимое пространство для тепловых деформаций. Через метр- полтора рукав крепят стяжками или хомутиками к черновому полу, чтобы предотвратить его смещение во время выполнения цементной стяжки.
Далее монтируется слой теплоизоляционного материала толщиной не менее 5 см, из плотной базальтовой ваты, пеноплекса или пенополистирола. Этот слой тоже необходимо зафиксировать к черновому полу с помощью тарельчатых дюбелей. Теперь можно заливать стяжку. Если разводка выполняется на втором этаже или выше, термоизоляцию укладывать необязательно.
Важно помнить, что под залитым полом не должно оставаться соединений. Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов
Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей
Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов. Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей.
Важно помнить, что при сгибе нужно соблюдать минимальный радиус изгиба для данного диаметра тубы. Его можно посмотреть на сайте производителя, а для гибки лучше пользоваться ручным трубогибом
В месте выхода вертикального канала нужно предусмотреть достаточное пространство для размещения закругленного участка.
