Как работает комбинированный котел газ-дрова

Ответ простой: надо устанавливать мультикотел

Что такое комбинированный котел дрова электричество газ? Глядя на газовую плиту для приготовления пищи, сложно представить себе, как в одной конфорке можно разместить дровяной очаг, горелку и спиральный нагреватель. Действительно, нельзя. Однако можно совместить разные нагреватели в одном корпусе.

После установки на кухне такое оборудование, зависимость от энергоносителя снижается.

А если у вас универсальный котел для отопления жилища?

Например, вы подключены к природному газу, и отапливаете дом с его помощью. Затем при случае вам удалось набрать гору валежника в ближайшем лесу (благо закон о бесплатной заготовке таких дров уже существует). Вы вполне можете какое-то время не тратить газ, и топить дровами из леса (повторимся, практически бесплатно).

Или на газовой магистрали авария в несколько суток, а дров у вас нет. Если проблема возникла в лютые морозы — это катастрофа. Тут пригодится возможность включить электро ТЭН. Да, получится дорого, но по крайней мере вы не замерзнете.

То есть, преимущества отопительной системы, способной работать на разных видах топлива, очевидны. Можно сразу купить готовый котел на дровах и электричестве, а затем дооснастить его газовой горелкой: такие системы достаточно распространены. В целом, получается несколько дороже, но зато сразу платить за дополнительное оборудование не требуется.

Устройство агрегата

Начнем именно с этой позиции, потому что устройство отопительного прибора данного типа сильно отличается от всех остальных. Во-первых, необходимо рассмотреть несколько конструкций, различия которых – это наличие одной или нескольких топок, предназначенных для каждого типа топлива.

• Первая позиция – это одна камера сгорания. На заводе в нее сразу же устанавливают газовую горелку. При покупке комбинированного котла «газ-дрова» этой модификации, по сути, потребитель приобретает обычный газовый котел. Чтобы перейти на использование дров, необходимо горелку просто демонтировать, предварительно закрыв кран подачи газа на нее. Добавим, что демонтаж или монтаж газовой горелки – дело простое, с которым может справиться любой мужчина. С процессом можно ознакомиться в инструкции, приложенной к сопроводительной документации.
• Вторая позиция – это двухтопочные котлы. Стандартный вариант конструкции – верхняя камера сгорания предназначена для сжигания дров, нижняя для газа, куда устанавливается горелка. Это более громоздкий вариант, более тяжелый, но в то же время и более удобный. Нет необходимости заниматься монтажом и демонтажем горелки, все процессы происходят по отдельности в разных топках.
• Третья позиция, это, скорее всего, подвид позиции №2. Это двухтопочная модель, только камеры сгорания в ней располагаются не по вертикали, а по горизонтали. Обычно стандартный вариант – топки расположены с противоположных сторон котла, а между ними находится перегородка. По высоте эта конструкция значительно ниже, но ее вес практически такой же.

Расположение топки

В настоящее время рынок отопительного оборудования предлагает две разновидности приборов данного типа: одноконтурные и двухконтурные. Это дает возможность правильно подойти к решению нескольких задач: отопление и горячее водоснабжение. Например, известный уральский завод предлагает котельное оборудование собственного производства, которое подходит не только для хозяйственного, но и промышленного назначения. Продукция компании сопровождается документами подтверждающими соблюдения ГОСТ, ТУ и прочих нормативных документов. Так или иначе, каждый потребитель сам решает, какой тип подходит его дому по оптимальным критериям.

Конструктивные особенности комбинированных котлов

Очень часто в последнее время в частных и загородных домах можно встретить такое отопление, как комбинированные котлы отопления дрова-газ или другие сочетания. Такие устройства являются практичными и удобными. В приборах есть разные горелки, топочные камеры, здесь воплощены самые последние инженерные решения в сфере отопления, которые направлены на повышение эффективности процесса отопления.

Строение универсального котла

Чтобы комбинированный котел отопления для дома перешел на другой вид топлива, хватит просто-напросто сменить горелку. Демонтаж и установка горелки не займут у вас много времени. Это можно осуществить самостоятельно, без вызова специалистов.

Благодаря тому, что здесь есть встроенный теплообменник второго контура, прибор может запросто составить конкуренцию двухконтурным газовым или электро котлам.

Обычно все комбинированные котлы для отопления дома имеют две камеры сгорания. Одна камера рассчитана на то, чтобы сжигался газ, а вторая – на твердое топливо. Почти каждый вариант дополнительно снабжается электрическим ТЭНом. Стоит заметить, что котлы отопления комбинированные, двухконтурные имеют несколько выходов. Здесь будет легко подключить два и больше отопительных контура.

Комбинированный котел с двумя камерами сгорания

Газовые котлы КСУВ

Особой популярностью у потребителей пользуются котлы наружного размещения КСУВ, особенно в тех регионах, где часто случаются перебои с энергоснабжением. Они работают без использования электроэнергии, поэтому им не страшны его внезапные отключения. Автономная система состоит из наружного котла КСУВ, который может иметь атмосферную или дутьевую горелку и автоматический трехступенчатый кран, который при необходимости включает дежурное отопление системы. Такой газовый котел способен отопить помещения площадью до 8000 м² и произвести до 100 тонн горячей воды. Использование дутьевой горелки способно увеличить мощность котла в два раза.

Внешние газовые котлы КСУВ часто используют для отопления муниципальных учреждений высотой до 6 этажей.

Устройство и принцип работы

Строение комбинированного котла будет зависеть от соотношения: основное-резервное топлива.

Устройство и принцип работы котла по схеме «газовое – твердое топливо»:

1. Напольная конструкция, на лицевой панели размещены две дверки, для загрузки топлива и шурфовки, розжига и обслуживания колосников.
2. Основные части комбинированного котла для отопления: корпус с теплообменником, газовая и твердотопливная топки, по газовому тракту устанавливают турбулизаторы для повышения эффективности процессов теплопередачи, зольная камера, воздушная заслонка, дымоход, горелка со смотровым окном, контрольно-измерительные приборы и средства автоматической защиты.
3. Корпус с внешней стороны заизолирован теплоизоляционным материалом и декоративной обшивкой.
4. Розжиг газовой части универсального котла выполняют воспламенителем, нагревающим термопару, которая дает сигнал на газовый клапан, подающий газ на основное горелочное устройство.
5. Теплоноситель отопительного контура, нагреваясь в теплообменном аппарате, поступает с рабочими параметрами в батареи, размещенные в здании.
6. При отсутствии необходимого давления пара перед котлом, газовый клапан закрывается с подачей звукового сигнала об отключении.
7. Собственник универсального котла начинает процесс розжига, используя твердое топливо.

Особенности конструкции

Ассортимент отопительных котлов представлен разными моделями. Одни работают на газе, другие — на электричестве, третьи — на жидком топливе. Каждая разновидность имеет свои эксплуатационные преимущества и недостатки. Минусы использования тех или иных установок не дают покоя конструкторам и техникам. Поэтому они решили объединить некоторые модели, и на свет появились комбинированные отопительные устройства. Они могут работать, например, на твердом топливе и газе одновременно.

Подобное сочетание позволило минимизировать аварийные риски и организовать работу того же твердотопливного котла в автономном режиме. Как работают подобные установки, и где их применение более чем оправдано? Как правило, универсальные котлы всегда снабжаются дополнительным количеством патрубков. Они могут быть использованы для подключения теплого пола, отопительных радиаторов, системы управления оранжереи, подогрева воды в бассейне или обогрева бани.

Газовая горелка в таком котле располагается ниже топочной камеры, куда закладываются дрова, брикеты, опилки или уголь. Поэтому при необходимости и переключении она позволяет полностью сжечь остатки твердого топлива. Если работа переводится на твердое топливо, газовая горелка в автоматическом режиме закрывается. Для удобства использования стальной теплообменник, отвечающий за отопление помещения, проходит через весь корпус. Все стенки теплоизолированы специальной минеральной ватой, поэтому КПД агрегата составляет практически 92%. И это очень высокий показатель.

Теплообменник для подачи ГВС выполнен из меди и располагается в верхней части установки. Медь не боится коррозии, поэтому срок службы змеевика приравнен к срокам службы всего прибора в целом. Есть у универсальных котлов рычажные и воздушные заслонки, обеспечивающие поставку необходимой порции воздуха.

https://youtube.com/watch?v=FtXkhN97uiU

Как работает установка

Принцип действия котла газ-дрова до тривиального прост. В конструкции используются две автономные камеры. Топочная расположена выше газовой. Такая особенность позволяет использовать два вида топлива одновременно. Газовые горелки способны работать на низком давлении. Поэтому нередко можно увидеть модели, которые подключаются не к центральным газовым магистралям, а к баллонам со сжиженным газом.

Преимущества установок

Котлы Каракан

Преимуществ у котлов газ-дрова довольно много, поэтому обозначим только самые основные:

• Главный фактор — это возможность экономить и использовать вместо дорогого голубого топлива дешевые дрова. Если же дрова заканчиваются, можно перейти на газ в автоматическом режиме.
• Комбинированная конструкция позволяет использовать автономное отопление. Газ обеспечивает работу установки ночью без дополнительной загрузки топлива. Приятно также прийти домой после работы в хорошо протопленный дом, зная, что газ поддержит нужную температуру, когда некому будет подкидывать в печку дрова.
• Универсальные комбинированные котлы могут иметь один или два контура, благодаря чему можно использовать установку не только для отопления, но и для подачи горячей воды для технических нужд. Сегодня универсальные котлы газ-дрова доукомплектованы накопительными бойлерами, и есть модели, способные подогревать воду до нужной температуры проточным способом. Выбор велик, и это радует.

Но перед тем как решиться на покупку подобных установок, специалисты рекомендуют изучить особенности их эксплуатации и недостатки.

Монтаж и эксплуатация

Для использования в домах комбинированных котлов следует учесть требованиях к их монтажу и эксплуатации

Первое особенно важно, если установка выполняется самостоятельно. Для подобных приборов следует выделить отдельное помещение

Под устройство рекомендуется сделать бетонное основание, а также предусмотреть вентиляцию и дымоход.

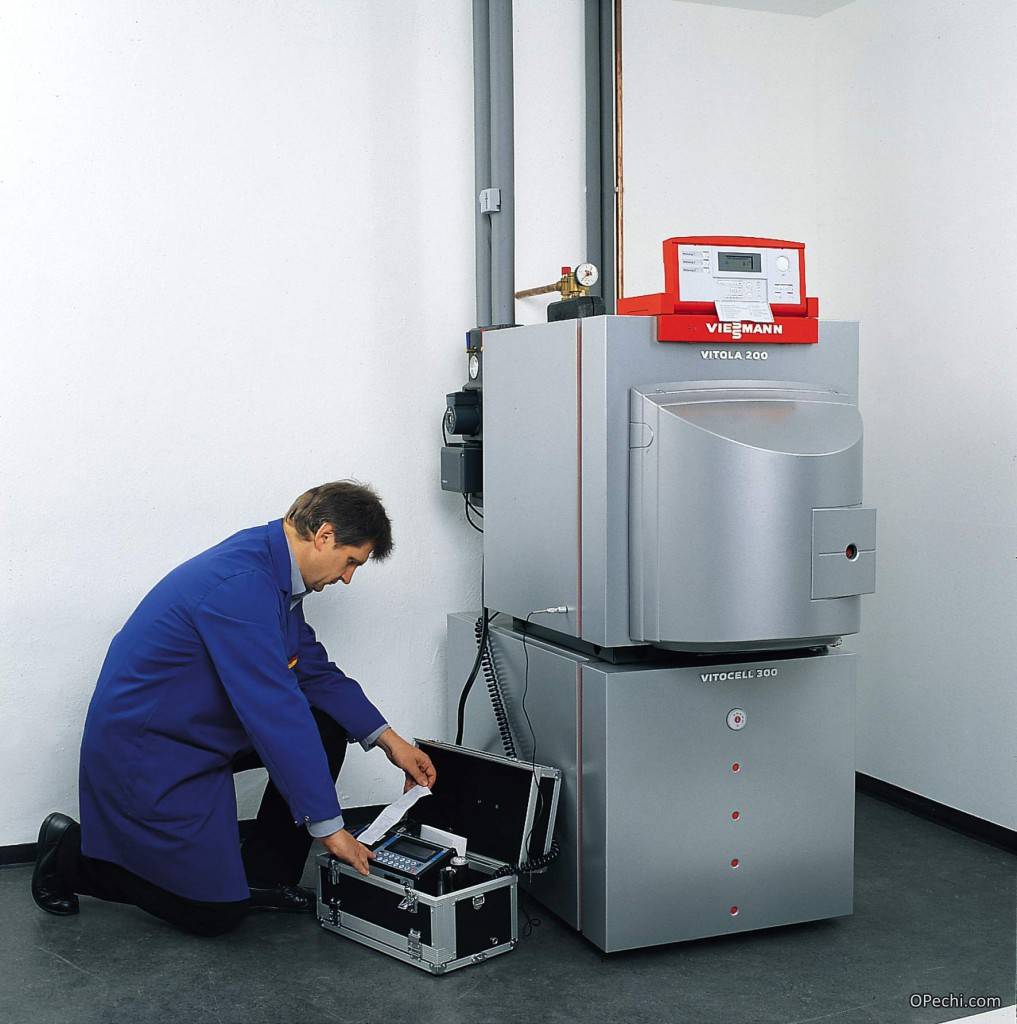

Инсталляция современного комбинированного котлаМонтаж водяной отопительной системы

Благодаря применению универсального решения можно подобрать оптимальные варианты топлива для совместного использования. Обзор может помочь определить преимущества и недостатки существующих видов комбинированных устройств, правильнее сделать выбор, а значит, в доме всегда будет тепло и комфортно.

Требования

Компримированный природный газ — это в первую очередь вид топлива, используемый для работы достаточно сложных по конструкции современных автомобильных двигателей. Во избежание поломки моторов и других узлов, КПГ для машин, конечно же, нужно использовать исключительно чистый.

Согласно нормативам, к примеру, в таком топливе не допускается присутствия пыли и жидкого остатка. Также используемый для автомобилей компримированный природный газ должен иметь определенную степень влажности. Это требование связано прежде всего с тем, что при выпадении гидрантов в таком топливе в автомобиле может произойти закупорка каналов топливной системы.

На газонаполнительных станциях, помимо собственно сжимания, поставляемого по магистралям, топлива, может, таким образом, дополнительно производиться его очистка. Для этой цели на АГНКС обычно используется специальное фильтрационное, осушительное и сепарационное оборудование.

Комбинированные котлы «газ – дизель»

Самые удобные и универсальные модели котлов для дома те, что могут работать на газе и дизеле. Их бесспорные преимущества:

• предельно простая конструкция;
• минимальные размеры;
• доступная стоимость.

Универсальный газодизельный котел отопления. Для перехода на другой вид горючего здесь достаточно просто сменить горелку.

Универсальные отопительные котлы «газ – дизель» выполняются в малогабаритных корпусах, внутри которых располагается теплообменник. Горелки в них вынесены за пределы корпусов, они представляют собой отдельные модули. Если нужно перейти с дизеля на газ, достаточно заменить горелку.

Горелки для газа и жидкого топлива имеют схожую конструкцию. Их задача – создать поток пламени внутри теплообменника. Газ горит в обычном режиме, а жидкое топливо подвергается распылению и образует факел пламени. Подключив выбранную горелку к корпусу с установленным внутри теплообменником, мы сможем обеспечить эффективный и недорогой обогрев частного дома. Причем горелку под дизель придется покупать отдельно – чаще всего ее нет в стандартной комплектации.

Чем хороши комбинированные котлы «газ – дизель»? В первую очередь следует отметить их простоту, которая обеспечивает минимальное количество поломок и настроек, а во вторую мы выделим дешевизну обоих видов топлива. Например, эксплуатация электрических котлов приводит к поистине гигантским расходам, в то время как газ и солярка стоят достаточно дешево. Залив полный бак солярки, можно рассчитывать на ее длительное горение. Что касается газа, то он может быть магистральным или баллонным.

Комбинированные отопительные котлы, работающие на газе и дизельном топливе, станут отличным решением для обогрева загородных домов, еще не подключенных к газовой магистрали. То есть первое время можно обогревать дома соляркой, а впоследствии переключиться на газ. Сам котел менять не нужно – достаточно установить соответствующую горелку. Поскольку стоимость горелок невысокая, это не ударит по карману, что произошло бы при полной замене жидкостного котла на газовый.

Комбинированные котлы «газ-дизель» удобны в ремонте. Если вдруг одна горелка сломается, можно сразу же переключиться на другую. Если ремонт невозможен, достаточно приобрести новую горелку и установить ее на штатное место.

Эксплуатация прибора

Бытовая эксплуатация газо-дровяного агрегата не требует специальной подготовки и прохождения обучающих курсов. Твердое топливо загружается через люк, который расположен фронтально на передней стенке аппарата. Периодически следует добавлять порцию дров. Образовавшаяся зола попадает в нижний отсек, откуда ее по мере накопления удаляют.

Для обеспечения бесперебойного отопления помещения рекомендуется иметь запас дров или угля

Важно применять сухое топливо с влажностью не более 20%. Чтобы обеспечить необходимый уровень тяги, дымоход регулярно следует прочищать от сажи и гари

Перед запуском котла в работу нужно постепенно заполнить теплоносителем отопительный контур, не допуская образования воздушных пробок

Перед началом зимнего сезона важно довести уровень воды в системе до необходимого показателя

Особенности конструкции

Ассортимент отопительных котлов представлен разными моделями. Одни работают на газе, другие — на электричестве, третьи — на жидком топливе. Каждая разновидность имеет свои эксплуатационные преимущества и недостатки. Минусы использования тех или иных установок не дают покоя конструкторам и техникам. Поэтому они решили объединить некоторые модели, и на свет появились комбинированные отопительные устройства. Они могут работать, например, на твердом топливе и газе одновременно.

Подобное сочетание позволило минимизировать аварийные риски и организовать работу того же твердотопливного котла в автономном режиме. Как работают подобные установки, и где их применение более чем оправдано? Как правило, универсальные котлы всегда снабжаются дополнительным количеством патрубков. Они могут быть использованы для подключения теплого пола, отопительных радиаторов, системы управления оранжереи, подогрева воды в бассейне или обогрева бани.

Газовая горелка в таком котле располагается ниже топочной камеры, куда закладываются дрова, брикеты, опилки или уголь. Поэтому при необходимости и переключении она позволяет полностью сжечь остатки твердого топлива. Если работа переводится на твердое топливо, газовая горелка в автоматическом режиме закрывается. Для удобства использования стальной теплообменник, отвечающий за отопление помещения, проходит через весь корпус. Все стенки теплоизолированы специальной минеральной ватой, поэтому КПД агрегата составляет практически 92%. И это очень высокий показатель.

Теплообменник для подачи ГВС выполнен из меди и располагается в верхней части установки. Медь не боится коррозии, поэтому срок службы змеевика приравнен к срокам службы всего прибора в целом. Есть у универсальных котлов рычажные и воздушные заслонки, обеспечивающие поставку необходимой порции воздуха.

Как работает установка

Принцип действия котла газ-дрова до тривиального прост. В конструкции используются две автономные камеры. Топочная расположена выше газовой. Такая особенность позволяет использовать два вида топлива одновременно. Газовые горелки способны работать на низком давлении. Поэтому нередко можно увидеть модели, которые подключаются не к центральным газовым магистралям, а к баллонам со сжиженным газом.

Обратите внимание! При отключении электричества котел газ-дрова не сможет работать на газе. А все потому, что продукты его горения в таком случае не будут самостоятельно выводиться через дымоход наружу, и конденсат моментально скапливается на его стенках, забивая дымоход. Если в доме нет света, котел отапливается исключительно на дровах

Если в доме нет света, котел отапливается исключительно на дровах.

Преимущества установок

Преимуществ у котлов газ-дрова довольно много, поэтому обозначим только самые основные:

• Главный фактор — это возможность экономить и использовать вместо дорогого голубого топлива дешевые дрова. Если же дрова заканчиваются, можно перейти на газ в автоматическом режиме.
• Комбинированная конструкция позволяет использовать автономное отопление. Газ обеспечивает работу установки ночью без дополнительной загрузки топлива. Приятно также прийти домой после работы в хорошо протопленный дом, зная, что газ поддержит нужную температуру, когда некому будет подкидывать в печку дрова.
• Универсальные комбинированные котлы могут иметь один или два контура, благодаря чему можно использовать установку не только для отопления, но и для подачи горячей воды для технических нужд. Сегодня универсальные котлы газ-дрова доукомплектованы накопительными бойлерами, и есть модели, способные подогревать воду до нужной температуры проточным способом. Выбор велик, и это радует.

Но перед тем как решиться на покупку подобных установок, специалисты рекомендуют изучить особенности их эксплуатации и недостатки.

Преимущества универсальных систем

Сравнение традиционного отопления и применение комбинированных котлов газ дрова для частного дома, вторые намного выигрывают, так как имеют ряд преимуществ:

• бюджетная стоимость топлива, позволяющая использовать в отоплении практически любой ресурс, вплоть до черновой бумаги
• универсальность, наличие ТЭН в конструкции обеспечивает возможность выбора альтернативы топлива
• экономичность – в процессе резкого ограничения газа и его подорожания, электричество и твердое топливо является экономной альтернативой для любого пользователя
• экологичность – такая система не выделяет вредоносные отходы
• автоматизация и программирование системы позволяет адаптировать систему отопления по конкретной программе, в зависимости от времени суток, подгоняя под температурный режим

Выбор типа отопительной системы является весьма актуальным в разрезе тарифной политики, централизованной поставки и ограничения. Выбор универсального отопительного котла позволяет выбрать режим автономного отопления с соблюдением минимальных затрат и высокого КПД.

Таким образом, на топливо тратится намного меньше финансов, чем на центральное отопление и при этом температура в частном доме будет поддерживаться по желанию хозяина.

Об отоплении загородного дома газом, дровами, электричеством — на видео:

Котлы

Универсальные котлы «газ – твердое топливо»

Универсальные котлы «газ – твердое топливо» – это наилучшее решение для домов где скоро проведут газ или случаются перебои с его поставкой.

Как еще можно обогревать дома, не подключенные к газовой магистрали? Для этого нередко используются комбинированные отопительные котлы «газ – твердое топливо». Эти универсальные агрегаты сжигают дрова, уголь, пеллеты и многие другие материалы, вплоть до прессованной соломы. Также они работают на магистральном или баллонном газе. Для этого в их конструкции предусмотрены сразу две камеры сгорания, в первой сгорает газ, во второй горят дрова.

Продукты горения ссыпаются в специальный поддон, благодаря чему упрощается обслуживание оборудования.

Комбинированные котлы, работающие на твердом топливе и газе, отличаются от котлов для газа и солярки размерами. Для сжигания дров, угля или прессованного топлива нужна объемная камера сгорания, поэтому такие котлы достаточно массивны. Они изготавливаются из стали или чугуна, используется напольная конструкция. Отдельные модели оснащаются устройствами для автоматической подачи горючих гранул.

Кому подойдут комбинированные отопительные котлы под газ и твердое топливо? Они пригодятся всем владельцам загородного жилья, временно не подключенного к газовой магистрали. Котлы обеспечивают эффективный обогрев жилых помещений, позволяя выбирать вид горючего. Если газа в доме пока нет, для обогрева используются дрова, уголь и любые другие доступные горючие материалы. Как только появится газ, можно будет сразу же перейти на него.

В вашей местности наблюдаются перебои с подачей газа? У вас есть источник недорогого твердого топлива? Тогда универсальные отопительные котлы «газ – дрова» станет для вас незаменимым решением. При прекращении подачи газа можно загрузить в топку дрова, разжечь огонь и наслаждаться теплом, пока соседи будут мерзнуть. При возобновлении подачи газа останется только дождаться завершения горения.

Цены на комбинированные котлы отопления «газ – дрова» стартуют с отметки в 10 тыс. рублей (цены на конец мая 2016-го года), в зависимости от производительности и мощности оборудования

Обратите внимание: котлы с автоматической подачей топлива стоят значительно дороже.

Универсальные котлы двух видов топлива

Принцип действия котла

Комбинированные котлы газ-дрова – это отопительной системы, имеющие патрубки соединения нескольких типов отопления.

Данная технология представлена «теплым полом», батареями, системой отопления в теплице, оранжерее, вариантом подогрева воды в водоеме, прогрев сауны, бани.

Горелка для газа находится ниже печи для твердого топлива, что обеспечивает возможность сжигания твердого топлива, работая на газу.

В данном случае КПД котла составляет 95 %. Возможно использование как всех типов отопительных ресурсов одновременно, так и поочередно, и по отдельности. Данный вид отопительной системы приобрел популярность, как у городских, так и сельских жителей.

Конструкция такой системы дает возможность контролировать уровень сгорания топлива и обеспечивать безопасность, однако, при этом требуется визуальный контроль. Этим обусловлена невысокая стоимость таких котлов. Обеспечение безопасности требует размещение котла в отдельном помещении, с целью теплоизоляции, а так же избегания попадания золы и гари в жилое помещение.

Комбинированные котлы «газ-дрова»

Отопительный агрегат выполняется в виде напольной конструкции, состоящей из топочной камеры, колосников, теплообменника и зольного ящика.

Твердое топливо загружается через дверцу, которая располагается в передней дверце. Зола попадает в специальный отсек в нижней части котла.

Газовая горелка монтируется внутри рабочей камеры. Она крепится с помощью резьбового соединения. Природный газ поступает из централизованной магистрали или баллонов. Такая конструкция позволяет потребителям в зависимости от обстоятельств легко переходить с одного вида топлива на другой.

Применение

Использование комбинированного агрегата целесообразно в следующих случаях:

1. У потребителя есть доступ к 2 типам топлива. В большинстве случаев стоимость твердых энергоносителей не превышает цену газа. Поэтому выбор универсальной установки для отопления загородного дома или коттеджа можно считать экономически оправданным.
2. Отсутствует возможность монтажа сразу 2 установок – газовой и твердотопливной. Не у всех есть помещение, куда можно установить одновременно 2 агрегата.
3. Наблюдаются перебои с подачей газа. В этом случае для обеспечения надежного отопления частного дома удобно использовать котел комбинированного типа.

Выбор универсальной установки является экономически оправданным.
