Котел длительного горения своими руками

Как сделать своими руками котел твердотопливный длительного горения: чертежи

Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи.

Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей.

Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

Твердотопливный котел длительного горения вполне реально сделать самостоятельно

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения.

В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива.

Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно.

Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения.

Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно.

Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора.

При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать.

Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически.

Каким образом нужно топить котел шахтного типа

Как и любой другой вид котельной техники, рассчитанной на обогрев жилых объектов, шахтный котел имеет во время эксплуатации свои тонкости и нюансы

Первое и что самое важное для нормальной работы агрегата – качество топлива, и каким образом производится загрузка дров топливную камеру. Высокая теплоэффективность твердотопливного шахтного котла достигается за счет правильной укладки дров

Правильно уложенное топливо позволит не только обеспечить максимальный рабочий эффект, но и снизит вероятность задымления жилых помещений.

Качество укладки топлива определяет продолжительность горения и соответственно, длительность работы нагревательного агрегата.

Что бы правильно использовать нагревательный прибор шахтного типа достаточно усвоить несложный алгоритм действий.

1. Первоначальный розжиг дров традиционным способом.
2. Через 15-20 минут котел сможет выйти на номинальную мощность.
3. После выхода котла в рабочий режим догружают в топливную шахту остальные дрова и переходят в пиролизный режим работы.

Правильно подобранные и уложенные дрова – гарантия того, что котел будет работать длительное время, обеспечивая ваш дом теплом.

Что касается непосредственно самого топлива, то здесь многое зависит от фантазии и финансовых возможностей владельца дома. Однако, несмотря на то, что отопительные приборы шахтного типа всеядны, КПД котла напрямую зависит, чем вы топите котел.

В топку котла идут топливные брикеты, отходы деревообработки, пеллеты. Брикеты и пеллеты считаются элитным видом топлива, однако их цена намного превышает стоимость обычных дров

Тем более, если брать во внимание неприхотливость шахтного котельного оборудования в плане топливного ресурса. Дрова являются основным топливным материалом для шахтных котлов

Во время эксплуатации, необходимо хотя бы половину закладки делать из дров.

Способ укладки дров в шахтный котел

Разобравшись с принципом действия нагревательных приборов шахтного типа, с требованиями, предъявляемыми к топливу, нужно обратить внимание на способах закладки. Наиболее часты случаи, с которыми приходится сталкиваться владельцам шахтных твердотопливных котлов, связаны с зависанием дров в топливной камере

Причина такого явления  —  неправильная закладка. Учитывая принцип действия шахтного котла, где основное горение происходит в нижней части устройства, дрова должны под собственным весом плавно опускаться вниз

Наиболее часты случаи, с которыми приходится сталкиваться владельцам шахтных твердотопливных котлов, связаны с зависанием дров в топливной камере. Причина такого явления  —  неправильная закладка. Учитывая принцип действия шахтного котла, где основное горение происходит в нижней части устройства, дрова должны под собственным весом плавно опускаться вниз.

Несоблюдение рекомендаций по укладке дров в данном случае чревато внезапному прерыванию основного процесса – горению топлива. Перед началом эксплуатации шахтных агрегатов следует придерживаться следующих рекомендаций:

• поленья, предназначенные для закладки, должны быть меньших размеров, на несколько сантиметров меньше значений периметра топливной шахты;
• дрова всегда необходимо укладывать поперек шахты, а ни в коем случае вдоль нее;
• на самый низ укладываются самые сухие поленья, тогда как вверху можно расположить сырые дрова.

Нехитрые советы помогут вам добиться нормальной работы вашего котла. Одной загрузки дров, если соблюдены все правила закладки, должно хватить на 12 часов. Котел все это время будет работать самостоятельно, не требуя вашего участия.

Полезные советы и общие рекомендации опытных мастеров

Для продолжительной стабильной работы системы отопления с самодельным котлом важно помнить, что:

1. Уплотнения и запоры, герметизирующие открываемые крышки и дверки, повышают эффективность установки.
2. Если дровяной котел использовать в паре с электрическим – заслонка на дымоходе снизит потери тепла.
3. Автоматическое управление повышает комфорт эксплуатации агрегата.
4. Установка на бетонный пол исключает перекосы – обеспечивает долговечность патрубков теплообменника.

Аккуратное и качественное собственное исполнение важно для получения равноценной альтернативы заводской сборке

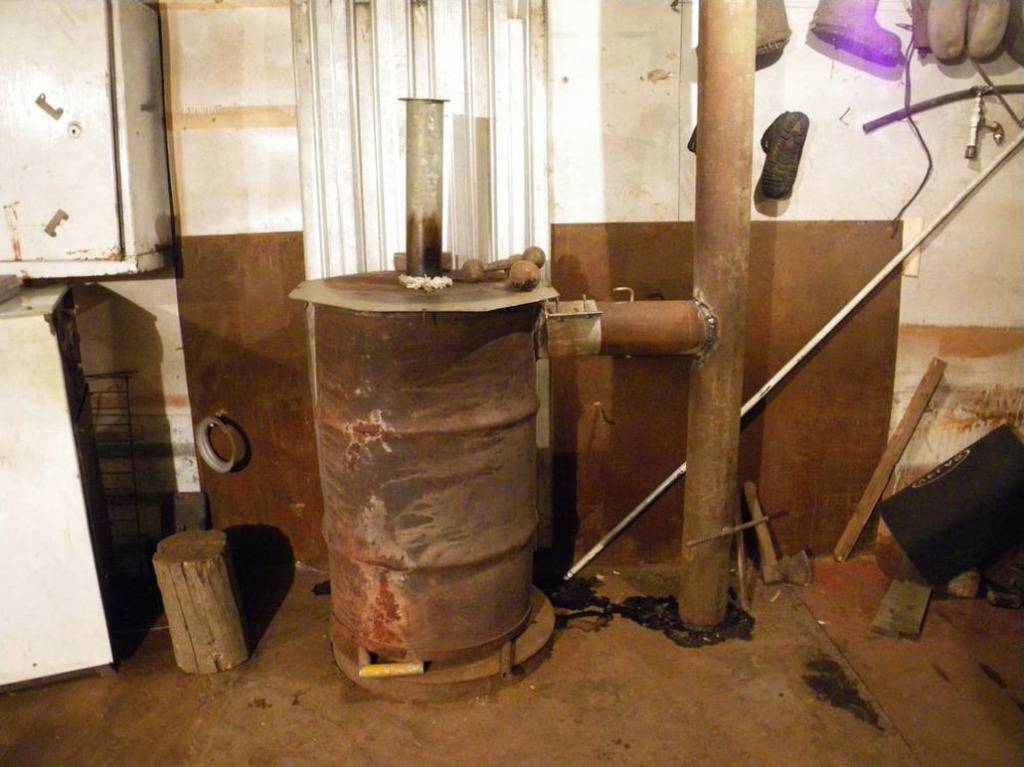

4 Изготовление «Бубафони»

Корпус изделия должен быть круглым, хотя это и создаёт некоторые неудобства в процессе. Квадратным котёл делать не стоит, поскольку остатки дров могут задерживаться по углам устройства. Для быстрого решения такой проблемы можно найти бочку с толстыми стенками или трубу необходимого диаметра. Но если есть желание сделать конструкцию полностью своими руками, то металлический лист толщиной 4 мм будет в самый раз.

Дальше необходимо позаботиться о дне устройства. Если использовать бочку в качестве основы, то оно уже есть. В случае применения трубы для этих целей нужно дно сделать из листа металла, толщиной не менее 2 мм, но желательно 3 мм. Диаметр должен совпадать с диаметром бочки. Скрепить две части можно с помощью сварки.

«Груз» делается также из листа металла. Но его толщина должна быть не менее 5−6 мм, так как он должен быть тяжёлым. По центру проделывается отверстие с диаметром 5−10 см.

Дальше следует к «грузу» точно по центру приварить трубу-воздуховод. Именно по ней к дровам будет поступать кислород для горения.

Сверху бочки только остаётся установить крышку с дымоходной трубой, и конструкция самодельного котла медленного горения готова.

Котлы длительного горения – закладка дров два раза в сутки!

Эта конструкция понравится тем, кто нечасто бывает дома или не хочет постоянно загружать топливо. Агрегаты длительного горения представляют собой разновидность твердотопливного котла, в котором процесс горения (тления) происходит в верхней части топливного слоя, соответственно, и воздух подается сверху. По всему диаметру корпуса идет встроенный водяной контур, благодаря чему теплоноситель прогревается хорошо независимо от того, на какой глубине происходит горение. За счет горения только верхнего слоя длительность работы котла на одной загрузке дров составляет до 30 часов, а некоторые модели, которые подходят для любого вида топлива, могут работать на угле почти неделю! В большинстве котлов нет никакого энергозависимого оборудования, к тому же стоят они относительно недорого, и их можно сконструировать самостоятельно.

Правда, у таких конструкций есть и минусы, в частности, подкидывать топливо в процессе горения котла невозможно. Влажные дрова для топки не подходят, они должны быть хорошо просушены как минимум до 20 % влажности и распилены на короткие бруски. Если отапливать углем, то только высококачественным, с низким содержанием шлаков. Еще один существенный минус – ограниченные мощности агрегатов. Большинство самых популярных моделей работают в рамках 40 кВт.

Упомянем также и о пеллетных котлах – это разновидность твердотопливных, с той лишь разницей, что вместо дров или угля используются топливные гранулы из отходов деревообрабатывающей промышленности. Большинство агрегатов оборудованы специальным бункером, откуда топливо попадает в топочную в автоматическом режиме.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Как повысить производительность котла

Самостоятельно собранный твердотопливный котел, как правило, отличается существенными теплопотерями, связанными с уходом тепла в дымовую трубу. Причем чем прямее и выше дымоход, тем больше теряется тепла. Выходом из положения в данном случае будет создание, так называемого, отопительного щита, то есть дымохода изогнутой формы, который позволяет передать больше тепловой энергии кирпичной кладке. Кирпич, в свою очередь, будет отдавать тепло воздуху в помещении, обогревая его. Нередко такие ходы устраивают в стенах между комнатами. Однако подобный подход осуществим только, если котел расположен в подвале или на цокольном этаже, либо при условии постройки громоздкого многоступенчатого дымохода.

Как вариант, повысить эффективность котла можно, если вокруг дымовой трубы смонтировать водонагреватель. В данном случае тепло уходящих газов будет нагревать стенки дымохода, и передаваться воде. Для этих целей дымоход можно сделать из более тонкой трубы, которую встроить в трубу большего сечения.

Наиболее эффективным способом повысить КПД твердотопливного котла будет установка циркуляционного насоса, принудительно перекачивающего воду. Это позволит повысить производительность установки примерно на 20-30 %.

Безусловно, сконструировать котел нужно так, чтобы теплоноситель мог циркулировать самостоятельно, если в доме отключили электричество. А при его наличии насос позволит ускорить прогрев дома до комфортных температур.

Простой котел длительного горения чертеж

На рис. 1 представлен чертеж простого котла с нижним расположением топки. Для изготовления прямоугольного корпуса и теплообменника используется листовая низкоуглеродистая сталь. Теплообменник устроен по типу «водяной рубашки». Коэффициент теплоотдачи (КПД) увеличен за счет конструкции выступов внутри котла, отражающих пламя и нагревающийся газ.

Рис. 1 Котел с «водяной рубашкой»

На рис. 2 представлен комбинированный теплообменник типа «водяной рубашки» (2), образующейся вокруг камеры сгорания плюс щелевой регистр (3) из стального листа. Продукты горения выходят через дымовой патрубок (1). Твердое топливо (5) сгорает в нижней части камеры. Под ней находится регулятор подачи воздуха (8).

Рис. 2 Котел с щелевым регистром

Котел с верхним горением

Чертеж камеры представлен на рис.3. Котел в форме цилиндра выполняется из разных по диаметру труб. Воздух подается через движущуюся трубу, которая выдвигается вверх для освобождения топливника, когда необходимо загрузить топливо. При сжигании оно начинает уменьшаться в объеме и вместе с ним труба также опускается плавно вниз под тяжестью своего веса. Равномерная подача топлива достигается с помощью диска, приваренного к основанию трубы.

Теплообменник выполнен по типу «водяной рубашки», обволакивающей камеру сгорания. Прогрев воздуха происходит в верхней части котла.

Рис. 3. Котел с верхним горением

Особенности загрузки топлива и эксплуатации

Сборка системы отопления

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Топка изнутри

Топливо загружается в такой последовательности.

Загрузка котла

Пробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. Обвязка

Система отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

• Установить теплообменник на дымовую трубу – самый простой вариант;
• Соорудить вокруг корпуса котла сплошную водяную рубашку;
• Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель.
Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

Устройство продолжительного горения – классическая схема

Предлагаемая конструкция имеет мощность 22 кВт, КПД 75%. Работает на дровах 10 часов без догрузки, на угле – сутки. Топка имеет объем 83 литра до нижнего края загрузочного отверстия. Котел оборудуется автоматикой польского производства: блоком управления с термодатчиком KG Elektronik SP-05 и вентилятором DP-02. Общий вид показан на чертеже.

Работает устройство следующим образом:

1. В топливник загружаются дрова и поджигаются. Дверцы закрываются герметично.
2. На блоке управления выставляется требуемая температура нагрева, не менее 50°. Нажимается кнопка блока и вентилятор начинает нагнетать воздух.
3. Когда достигается выставленная температура, прекращается подача воздуха вентилятором. Дрова медленно тлеют, тепла дают очень мало.
4. Через некоторое время температура падает. Вентилятор опять включается и продолжается горение.

Электронный блок регулирует процесс горения, который происходит при максимальной эффективности. Тление практически отсутствует, применяются режимы интенсивного горения и ожидания.

На следующем рисунке показан вид изнутри.

Твердое топливо сжигается по классической схеме: тепло напрямую передается на стенки водяной рубашки и свод бака. В него вмонтирован теплообменник, забирающий тепло от газов. В топку черех воздуховод снизу подается подогретый воздух. Топливо, загруженное в больших количествах, обеспечивает продолжительное время работы котла. В ожидании, когда отключается вентилятор, воздух полностью перекрывается гравитационной заслонкой, срабатывающей от автоматики, естественная тяга перекрывается.

Чертеж демонстрирует заднюю часть с жаротрубным теплообменником.
