Проектирование и монтаж коллекторной отопительной системы

Коллекторная разводка для тёплого пола

Монтаж тёплого пола коллекторной разводкой осуществляется подобно обычному водяному полу. Можно вмонтировать теплоотдающий элемент под покрытие пола с последующим подсоединением к коллектору. Практика показывает: возможно компоновать коллектор для отопления пола вместе с отоплением через радиаторы, но делать этого не стоит. Системы разнотемпературные.

Коллекторная система отопления сегодня является наиболее эффективной, экономной, быстро окупаемой. Она удобна, проста, визуально не заметна, что делает максимально комфортным проживание там, где она установлена.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Коллекторная система отопления частного дома

Коллекторная система отопления частного дома

Коллекторная система отопления частного дома. Основным отличием такой системы отопления от других двухтрубных разновидностей является наличие соединительного узла, подключаемого непосредственно к котлу через две магистрали (подающую и обратную) и распределяющего теплоноситель по небольшим отдельным контурам.

Последние свою очередь представляют собой трубы водяного напольного отопления или линии питания и сбора обратки с радиаторов. Каждый отвод коллекторов снабжается отдельной запорной арматурой с колпаками плавной регулировки, контуры не зависят друг от друга, легко отключаются и управляются.

Движение воды по многочисленным контурам обеспечивает циркуляционный электрический насос, как правило размещаемый в обратной магистрали (альтернатива – установка устройств принудительной циркуляции в начале или на обратке каждой автономной ветви).

Стабильность и безопасность эксплуатации достигается за счет ввода в схему мембранного расширительного бачка, устанавливаемого на участке трубы с остывшим теплоносителем.

Минимальная емкость бачка должна превышать объем циркуляции как минимум на 3%, лучше больше.

Дополнительные функции безопасности и управления выполняют:

Число поддерживаемых стандартным коллектором контуров зависит от параметров разъема гребенки и варьируется от 2 до 12. В сложных системах могут устанавливаться коллекторы с большим числом разъемов, но обычно в этом нет необходимости.

Материал труб подбирается исходя из параметров теплоносителя и типа системы (напольной, радиаторной или комбинированной), с учетом вероятного скрытия в стяжке предпочтение отдается качественному металлопластику или сшитому п/э.

Совет! Кто бы, что не говорил делайте монтаж труб в стяжке без соединений, только цельными участками

Это важно!. Плюсы и минусы

Плюсы и минусы

Преимущества коллекторной схемы проявляются в:

• Повышении общего КПД системы за счет ускоренной подачи нагретой воды или антифриза к теплообменникам, возможности уменьшения сечения труб (и, как следствие, — производительности котла) и сокращения доли теплопотерь.
• Эстетичности. Уменьшение диаметра труб позволяет скрыть их в сравнительно тонкой стяжке пола. Сам узел гребенки размещается в компактном и малозаметном ящике, зачастую – монтируемом в нише.
• Возможности контроля температуры и отключения контуров в отдельных помещениях без снижения работоспособности всей системы.
• Сравнительно простых правилах проектирования и монтажа, возможности совмещения систем напольного и радиаторного обогрева.

Основным минусом коллекторных систем признана дороговизна, на монтаж независимых контуров (более длинных даже в сравнении с обычными двухтрубными разводками) и распределительных гребенок уходит много средств и времени. Такие системы всегда зависят от работы циркуляционных насосов и являются энергозависимыми.

В регионах с промерзаемыми грунтом и частными отключениями э/э внутрь воду в трубах заменяет антифриз, что также повышает смету.

В итоге коллекторные системы признаны оптимальными для обогрева больших по площади частных домов (включая двухэтажные) с разным назначением жилых зон.

Этот тип рекомендуют выбрать при повышенных требованиях к эстетичности и энергоэффективности системы и закладывать на этапах капитального строительства или ремонта дома

Монтаж коллекторных схем и шкафов при наличии ранее уложенных и уже эксплуатируемых полов считается трудоемким и неоправданным, при отсутствии возможности скрытия труб в стяжке разводка привлекает излишнее внимание и хуже выглядит

Зачем нужен коллектор

По сути, коллектор — это труба с отверстиями для входа и выхода теплоносителя, он ещё называется распределительно-смесительный узел. Функция устройства — поддержание требуемого температурного уровня в системе и управление водяным потоком.

Прибор предназначен для смешивания воды поступающей от котла, где она нагревается, с охлаждённой жидкостью, идущей из обратки, до нужного уровня для тёплых полов. Ведь в котле теплоноситель прогревается обычно до +90 градусов, а для пола с обогревом это высокая температура.

Для него требуется +40 — 45 градусов, поэтому без коллектора не обойтись. Если вода будет поступать на прямую от источника тепла в контуры, это приведёт к перегреву системы и выходу её из строя.

Кроме того, контуры имеют различную длину, и потребность в тепловой энергии у них различна. Поэтому, между котлом и трубопроводом нужен специальный узел, который будет распределять потоки горячей воды по петлям.

Особенности монтажа совмещенной коллекторной системы отопления

Схема монтажа

Данная схема считается самой сложной и дорогостоящей в исполнении из-за необходимости разделения основного контура отопления на два с разными температурами. Как следствие в нее вводят узел подмеса и увеличивают число коллекторов. Теплоноситель движется:

1. С выходного патрубка котла на тройник, с подачей горячей воды на коллектор, обслуживающий радиаторы, и смеситель, подключаемый к подающим гребенкам теплого пола.

2. Более горячий теплоноситель проходит коллектор и контур радиаторов и возвращается на смеситель и далее – на коллектор теплого пола.

3. Пройдя через все контуры теплоноситель возвращается для нагрева в котел или идет на сброс.

Арматура для подмеса горячего теплоносителя или холодной воды (а именно – двухходовой или трехходовой клапан с термостатической головкой) открывается или закрывается при отклонении температуры на входе в коллектор теплых полов от +35°С или другого заданного значения. При такой схеме радиаторы как правило размещаются на втором и верхнем этаже, водяные трубы теплого пола – на первом. При недостаточной скорости движения теплоносителя в нижнем контуре в схему вводят дополнительный циркуляционный насос.Ошибки при проектировании и монтаже

К частным ошибкам таких схем относят:

Теперь вы знаете ответ на вопрос: коллекторная система отопления частного дома, плюсы и минусы, особенности монтажа, ошибки, которые лучше не допускать.

Из чего изготовить коллектор отопления своими руками: варианты исполнения

Перед тем как приступить к самостоятельному изготовлению устройства, требуется выполнить расчет коллектора отопления с определением количества контуров, подготовить необходимые материалы и инструменты.

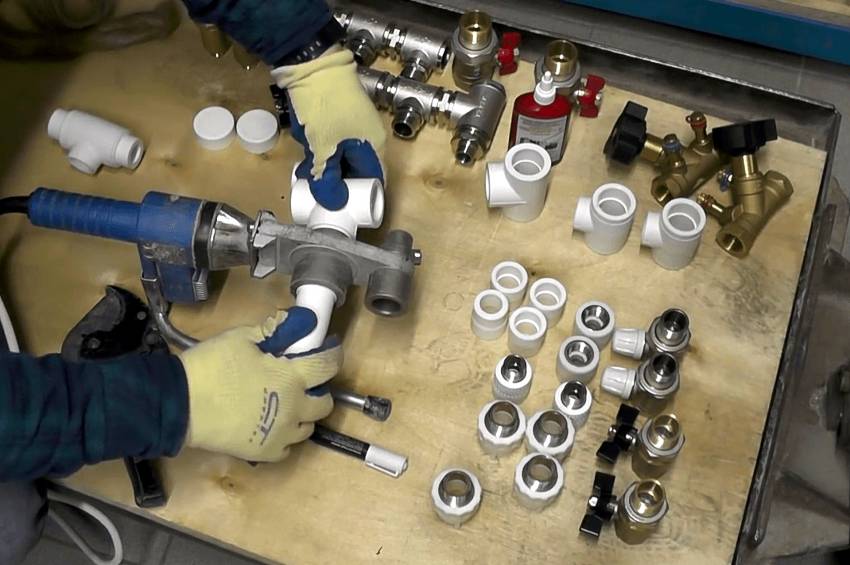

Для производства коллектора отопления из полипропилена понадобятся труба диаметром 32 мм и тройники 32х32х16 мм

Для системы отопления диаметр труб должен быть равен 12,7 мм. Коллектор выполняется диаметром 25-40 мм, что определяется типом котла. Расстояние между отводами составляет 15 мм, а между подающим и обратным выходом – 25 см.

Для производства коллектора отопления из полипропилена понадобятся труба диаметром 32 мм и тройники 32х32х16 мм. На одной стороне трубопровода устанавливается тройник, к которому присоединяются воздухоотвод и кран для слива воды. С другой его стороны монтируются вентиль и труба, подающая или отводная.

Узел также можно собрать из латунных фитингов и тройников, выполнив предварительно схему коллектора отопления с необходимым количеством контуров. Элементы крепятся между собой посредством прокладочного материала в виде льняной пакли или жидкого фиксатора. Сложные системы коллекторов лучше монтировать с помощью профильной трубы и запорно-регулирующей арматуры. В данном случае используются трубы разного диаметра, которые соединяются сваркой.

Гарантией надежности и эффективной работы системы отопления является правильно выбранный и грамотно смонтированный коллекторный узел. Благодаря тому, что он может состоять из нескольких контуров, предоставляется возможность осуществлять контроль за каждой группой нагревательных приборов индивидуально, что делает эксплуатацию системы отопления особенно удобной и комфортной.

Преимущества коллекторной схемы разводки труб водоснабжения в квартире

В квартирах чаще всего выполняется простая разводка водопроводных труб. От стояка идет труба. Далее с помощью тройников от нее идут ответвления на сантехнические приборы. При этом мало людей знает о другом типе разводки труб – коллекторном. И зря, ведь такая система обладает рядом преимуществ, о которых нужно поговорить.

Но сначала нужно рассказать о видах разводки, которые существуют в сантехнике сегодня. Первый вид – тройниковая разводка. В такой системе все потребители подсоединены от одной трубы с помощью тройников. Можно перед каждым потребителем устанавливать запорную арматуру на случай аварии.

Коллекторная разводка. Данная система имеет явные преимущества перед тройниковой системой. На входе водопровода в квартиру установлен запорный кран. Отличие заключается в том, что каждый прибор имеет отдельно подведенную трубу. При этом все вентили сконцентрированы в одном месте.

Иногда можно встретить смешанную систему. Это значит, что в ней присутствуют элементы тройниковой разводки и коллекторной. К примеру, на умывальник и ванну может подаваться вода с коллектора (то есть отдельной трубой для каждого потребителя), а унитаз, биде – подсоединяются тройниковой разводкой.

Рассмотрим наиболее сложную схему отопления — комбинированную

Для ее реализации вам потребуется четыре коллектора, тройник для подачи, тройник для обратки, термосмеситель, четыре смесителя, циркуляционный насос.

Приходящая с котла труба идет на тройник. Таким образом разделяется две ветви: одна — на радиаторы, другая — на теплый пол. Ветвь ведущая на радиаторы начинается с коллектора. Затем через коллектор подключив всю подачу на коллекторы, подключают обратку, которая тоже осуществляется через коллектор. Затем после коллектора, вода через тройник идет на общий сброс.

Ветвь, подключающая теплый пол, подключается подобным образом. Только перед подающим коллектором ставят термосмеситель. Это нужно для того чтобы пол не нагрелся сверх нормы, ведь отопительная система может нагреть его и до 70 градусов. По такому полу явно будет не комфортно ходить. Также можно оснастить схему циркуляционным насосом для поддержания необходимого давления, а следовательно и для лучшего теплообмена.

После подключения и монтажа всех элементов отопления проводят проверку. По трубам пускают воду под давлением в полтора раза превышающее рабочее. Если через два часа давление в системе не упадет, и температура останется прежней значит схема работает нормально.

Наверное единственным недостатком коллекторной системы является большая протяженность труб. Но, однажды вложив средства в проектирование и создание такой отопительной системы, вы получите удобную, надежную систему, которая будет радовать вас многие годы.

Монтаж коллектора и водопроводных труб

Обычно подобные аппараты имеют всего четыре вывода. Именно поэтому, чтобы подключить значительное количество устройств одновременно, потребуется сразу несколько таких устройств.

При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.

Предварительно нарезав трубы подходящего размера, по составленной схеме разводки можно приступать к их монтажу. Все соединения свариваются специальным «паяльником», весьма простым в использовании.

После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.

Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:

Подключение теплого пола

Коллекторная схема отопления может быть применена для радиаторного отопления, а также для так называемого «теплого пола». Существует также еще одна схема — комбинированная, которая подразумевает использование как радиаторов так и подогреваемого пола. Так что первым делом необходимо определиться с тем какую схему вы будете использовать.

Применить данные схемы удастся в новых проектируемых домах, так как переделать уже имеющуюся систему, особенно центральную, в квартирах не представляется возможным.

Если отопить необходимо многоэтажный дом, то для каждого отдельного этажа предусмотрен свой коллектор. Одного коллектора на один этаж будет достаточно. В планировке дома лучше учесть, что коллектор должен распологаться на равноудаленном растоянии от каждого радиатора и каждое кольцо напольного отопления должно быть примерно равным по размеру. Для этого нужно предусмотреть нишу в стене или отдельную комнату для этих потребностей. Ее размер будет зависеть от размера коллектора.

Правильная сборка коллектора для теплого пола

Сбор купленного коллектора заводского производства — несложный процесс. В комплекте:

• распределитель с ротаметрами, он подключается к подаче — имеет 2 и больше отводов для контуров;
• гребёнка обратки с термоклапанами вместо расходомеров;
• автоматические воздухоотводчики;
• краны с заглушками для подачи и слива воды из магистрали тёплого пола;
• термометры температуры на входе и выходе;
• запорные шаровые вентили и кронштейны.

При приобретении прибора, его комплектность можно изменять, отталкиваясь от бюджета и способа соединения с котлом. Допустимо установить распределитель без ротаметров или 1 термометр, а не 2.

Процесс сборки

Инструкция по сборке коллектора теплого пола

Смотрите это видео на YouTube

Заводское устройство изготовлено так, чтобы смонтировать его своими руками смог каждый. То есть, чаще распределительные части продаются уже в собранном виде, к ним надо подключить только контуры тёплого пола, и подсоединить детали, имеющие вспомогательное значение.

Собирать оборудование следует поэтапно:

Устройство вынимается из упаковки. В заводских моделях подающая и обратная трубы уже имеют расходомеры и клапаны. Если узел разделён на несколько частей, то их следует скрутить между собой.

Коллектор закрепляется на кронштейне, это позволит проводить дальнейшую сборку с большим удобством.

Присоединяются остальные детали — воздухоотводчик, вентиля, заглушки и контролирующие устройства.

На коллекторе обратки монтируются шаровые вентиля.

Насос для циркуляции и клапаны следует крепить после фиксации устройства на стене.

2 Конструкция коллекторного отопления

Для начала необходимо понять схематические и конструктивные особенности системы. Самый простой чертёж такого оборудования будет состоять из одного распределительного узла. От него выходят несколько отопительных магистралей.

стандартный набор для отопительной системы

• расширительный бачок;
• циркуляционный насос;
• группа безопасности.

Коллектор, от которого будут выходить магистрали, находится непосредственно возле котла. Он состоит из таких ключевых элементов, как входной и выходной.

Как понятно из контекста, во входное отверстие подключается подающая труба от котла. Уже непосредственно коллектор будет распределять теплоноситель по магистральным веткам.

В выходное отверстие поступает остывшая вода для дальнейшего перенаправления в котёл для повторного нагрева. Это своего рода обратка, как в классических отопительных системах, работающих на газу.

Такая простая схема коллекторного отопления может быть применена для одноэтажного дома, где мощность циркуляционного насоса будет позволять создавать необходимое давление в трубах. Но в двухэтажном доме или более она будет нецелесообразна, нужно будет устанавливать 2 коллектора и насос с более высокой производительностью. Один коллектор будет служить для работы тёплого пола, а второй — распределять теплоноситель по радиаторам.

Классическая схема коллекторного отопления частного дома с двумя этажами включает в себя 2 распределительных узла на каждом этаже. Но следует учитывать и общую площадь помещения, а соответственно и длину магистральных ветвей. Если сама система не имеет большой длины, то будет достаточно и одного узла на 2 этажа, поскольку он будет создавать нужное давление.

Не стоит забывать и о теплоотдаче, а также настройке температурного режима в каждом помещении. В жилых зданиях необходимо использовать специальные закрытые коробы для размещения коллекторов.

Устройство коллектора отопления

Его несложно понять, если рассмотреть наиболее простую модификацию изделия.

Как видно из рисунка, к такому коллектору можно подключить лишь 2 контура отопления.

Более сложные варианты. Например, на 3 отдельные «нитки».

Недостаток таких распределителей – невозможность регулировки подачи теплоносителя в каждый контур. Поэтому для жилого строения, в котором есть целый ряд разнотипных помещений, в которых необходимо поддерживать различную температуру, целесообразно использовать более совершенные модификации коллектора. На рисунках показаны некоторые варианты такого инженерного решения.

На фото ниже – коллектор со встроенными расходомерами.

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
2. Пропускная способность узла.
3. Наличие вспомогательных устройств.
4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 — автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

• автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
• переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
• уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
• кран – необходим для подключения к устройству идущей от котла трубы;
• сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать от коллектора водяной «теплый пол», дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Устройство системы коллекторного отопления

Вместо линейной структуры, в индивидуальном строительстве широко применяется лучевая схема, суть которой состоит в том, что к каждому радиатору прокладывается свой подающий и обратный трубопроводы. Это делает отдельные теплообменники сделать независимыми друг от друга и позволяет регулировать их температуру, не затрагивая остальные элементы системы отопления.

Одним из ключевых компонентов лучевой системы отопления является коллектор. Этот компонент обеспечивает:

• Раздачу нагретого теплоносителя к радиаторам и трубам теплого пола, а также возврат охлажденного теплоносителя к нагревательному котлу;
• Автоматическое удаление воздуха из нагревательной системы отопления;
• Отключение отдельно взятого радиатора или целой их группы в случае возникновения такой необходимости.

Читать также: Как воздух попадает в систему отопления

В лучевой системе обязательно будет по меньшей мере две гребенки: одна из них работает с нагретым теплоносителем, а вторая – с охлажденным. Их совокупность называется коллекторным блоком или коллекторной группой.

Корпус гребенки допустимо использоваться в качестве платформы для установки иных элементов, например, терморегуляторов различного назначения и исполнения, а также расходомеров.

Регулировка радиаторной сети

Метод балансировки, практикуемый нашим экспертом, одинаково подходит для закрытых однотрубных и двухтрубных систем отопления загородных коттеджей. Коллекторная разводка и теплые полы регулируются другим способом, о чем мы расскажем в следующем разделе.

Суть методики заключается в измерении температуры поверхности всех радиаторов и устранении разницы путем ограничения расхода теплоносителя балансировочными кранами. Как отрегулировать батареи отопления, пользуясь термометром:

1. Прогрейте теплоноситель до 70—80 °С, полностью откройте все регулировочные клапаны. Если котел не показывает реальную температуру воды на подаче, определите ее сами, приложив измеритель к металлическому выходному патрубку.

Замерьте температуру поверхности первого на подаче радиатора в двух местах – около подающей и обратной подводки. Если разница лежит в пределах 10 градусов, батарея прогревается нормально.
Повторите операцию на всех отопительных приборах, записывая показания. Двигайтесь вдоль каждой ветви отопления, поочередно регистрируя температуру батарей вплоть до последней.
Если разность температур на подаче первого и последнего радиатора не превышает 2 °С, прикройте вентили первых двух батарей на 0.5—1 оборот и повторите замеры.

Замер делается на подающем и обратном патрубке, максимально допустимая разница — 10 градусов
Когда разница достигает 3—7 градусов, регулировочные краны первых обогревателей закрываются на 50—70% (считайте по оборотам вентилей), средних – на 30—40%, последние приборы остаются полностью открытыми.
Обождите 20—30 минут, позволив батареям прогреться после новых настроек, затем повторите измерения. Задача – достигнуть нормальной разницы 2 °С (для протяженных магистралей допускается 3 градуса) между последним и первым прибором.
Повторяйте процедуру настройки, закручивая балансовые вентили на четверть или пол-оборота, пока не добьетесь одинакового прогрева всех батарей. «Прослушайте» каждый радиатор на предмет шума, указывающего на повышенный расход теплоносителя.

Приблизительная регулировка батарей закрытой двухтрубной системы показана на примере схемы отопления двухэтажного дома. Почему приблизительная: число закрываемых батарей и количество оборотов крана сугубо индивидуально для каждой разводки, необходимо разбираться по месту. Если сомневаетесь в правильности своих действий, придавливайте теплоноситель постепенно, делая пол-оборота вентиля и повторяя замеры.

Как правило, однотрубная «ленинградка» из 3—4 батарей не нуждается в балансировке, достаточно слегка «прижать» первый радиатор. В попутной разводке (петле Тихельмана) нужно ограничивать первый и последний прибор. Нагляднее порядок регулировки покажет эксперт на видео:

Монтаж коллектора теплого пола

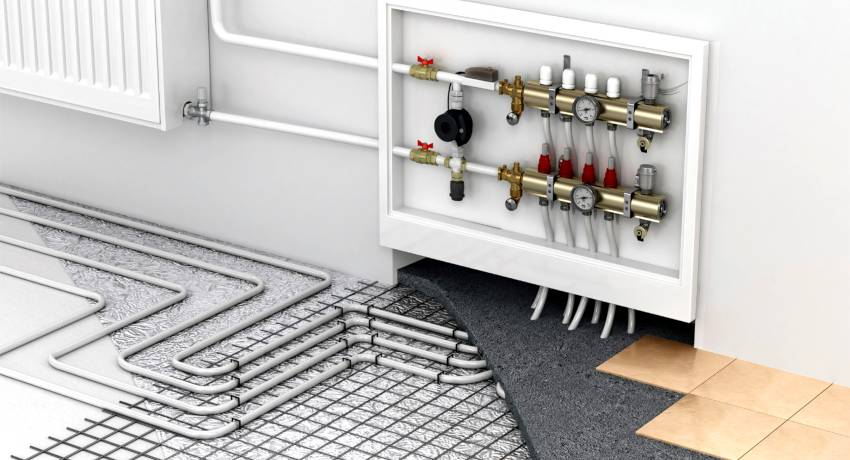

Монтаж коллектора и подключение контуров тёплого пола

Смотрите это видео на YouTube

Собрав основные элементы, можно переходить к монтажу и подключению коллектора тёплого пола. Процесс состоит из нескольких шагов:

• Расположение и место установки. Стандартная высота крепления коллектора на стене от основания пола составляет 500 — 1000 мм, ниже устанавливать не следует, так как соединять с ним трубы пола будет затруднительно. Кроме того, он должен размещаться так, что длина всех петель было одинаковой, и к нему должен быть свободный доступ, лучше посередине комнаты.

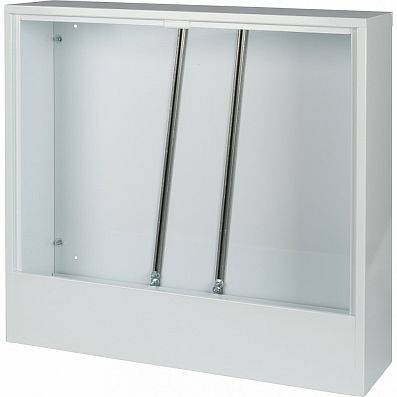

• Установка шкафа для коллектора. На запланированном участке производится монтаж коллекторного шкафа, обычно его размер 1 на 1 м, с толщиной стенок 12 см. Он может размещаться в оборудованной нише или закрепляться прямо на стене. Поверхность стены должна быть ровная, иначе возможны сбои в работе конструкции.

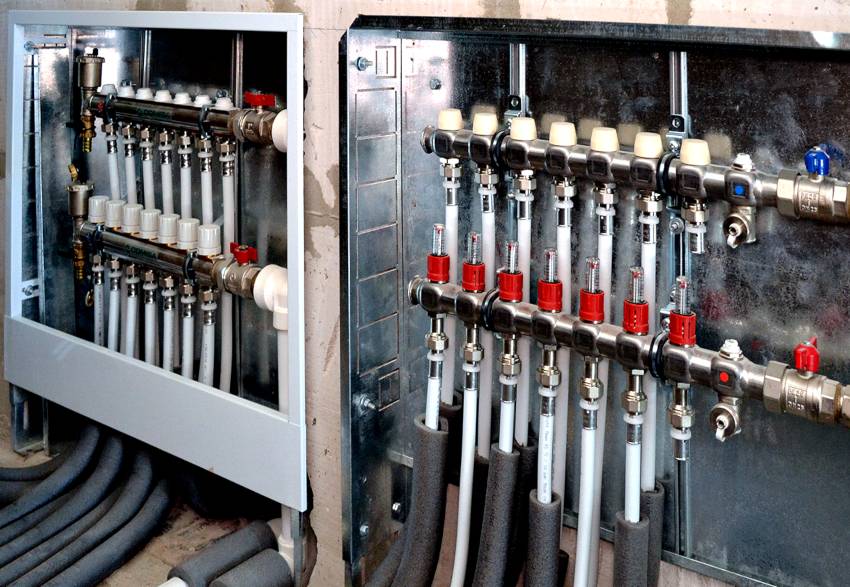

Крепление гребёнки в коробе. Шкаф оснащён специальными направляющими, их можно передвигать на требуемое расстояние, это зависит от длины коллектора. На них имеются крепежи — болты, с помощью которых и фиксируется устройство в коробе.

Монтаж насоса и клапанов (двух или трёхходового) осуществляется согласно запланированной схеме. На трубе подачи, которая идёт от котла, сначала монтируется клапан имеющий термоголовку, затем устанавливается насос на фланцы с накидными гайками, он должен размещаться между клапаном и коллектором. Нельзя производить монтаж насоса перед запорной арматурой, тогда клапан не будет функционировать, и вода пойдёт не правильно.

Подключение ТП к коллектору

Подключать контуры тёплых полов к отводам гребёнки надо при помощи резьбового соединения под евроконусом. Чаще, евроконус имеет диаметр 17 мм, при том, что шланг пола 16 мм. Поэтому, потребуется откалибровка его под данный размер. Затем:

на трубку необходимо надеть накидную гайку, вставить обжимное кольцо и упорную втулку;

в ручную подсоединить конец шланга к штуцеру гребёнки;

окончательно затянуть двумя ключами — одним осуществляется фиксация шестигранника на штуцере, другим затягивается соединение.

Настройка коллектора

Коллектор для теплого пола. Три способа настройки расходомеров.

Смотрите это видео на YouTube

Процесс настройки коллектора для водяного тёплого пола делается согласно следующей инструкции:

• удаление колпачка с запорной арматуры;
• закрепление вентиля шестигранником;
• определение числа оборотов для конкретной петли;
• прокручивание вентиля на вычисленное количество раз.

Остальные контуры тёплого пола настраиваются также.

От того, на сколько точно сделана настройка, зависит срок службы и качество работы пола.

Что представляет собой коллекторная система отопления

Коллектор отопления представлен объемной гребенкой, которая состоит из подающего элемента, распределяющего нагретый в котле теплоноситель для подачи к радиаторам, и обратной части, возвращающей остывший теплоноситель к генератору тепла. Последний компонент узла обеспечивает равномерное и плавное прогревание каждого элемента в системе.

К распределительному коллектору подключаются разные отопительные приборы в виде конвекторов, радиаторов, систем теплого пола

С помощью распределительного коллектора гребенки можно регулировать температуру, давление и объем теплоносителя, что позволяет контролировать подачу тепла в каждое отдельное помещение дома. К распределительному коллектору, благодаря его интегрированности, подключаются разные отопительные приборы в виде конвекторов, радиаторов, систем теплого пола или панельного варианта отопления. Габариты устройства определяются количеством контуров, представленных трубами, которые к нему присоединены. Максимальное число элементов может достигать 12 шт. В этом случае коллектор состоит из двух гребенок, на каждой из которых располагается по 6 контуров.

Каждый выход устройства имеет выпускной вентиль и регулировочный или отсекающий кран. Наличие данных элементов позволяет внутри каждого контура осуществлять регулировку давления и по надобности отсоединять ветки для ремонта.

Для повышения производительности системы и получения возможности вести контроль надо всеми технологическими процессами в каждой отдельной комнате корпус гребенки может использоваться в качестве платформы для установки расходомеров, счетчиков тепла, водосливных или воздуховыпускных клапанов.

Каждый выход устройства имеет выпускной вентиль и регулировочный или отсекающий кран

Правила выбора коллектора

Коллектор для теплого водяного пола можно собрать своими руками или же купить в готовом виде

В первом случае важно, чтобы все комплектующие были выпущены одним производителем. Некоторые компании производят уникальные соединительные элементы, не стыкующиеся с деталями от других поставщиков, что грозит собранному узлу потерей герметичности

Во втором случае при выборе оборудования нужно учесть несколько важных моментов. Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

• медь;
• сталь;
• латунь;
• полимер.

Кроме того, коллекторы различаются по числу подключаемых контуров, количество которых может варьироваться от 2 и до 12. Выбор устройства основывается на точном расчете основных параметров работы системы и нужных дополнительных функций. Обязательно учитываются:

• количество отопительных контуров, их протяженность и пропускающая способность;
• максимальное давление;
• возможность добавления веток;
• наличие элементов, осуществляющих автоматический контроль работы устройства;
• количество потребляемой электроэнергии;
• внутренний диаметр коллектора.

Последний показатель должен подбираться так, чтобы обеспечивалась максимальная проходимость теплоносителя во всех отопительных контурах. Эффективность работы узла во многом зависит от шага укладки, диаметра и длины труб, входящих в отопительный контур.

На этапе проектирования системы обязательно проводится расчет и этих параметров. Это довольно трудоемкое мероприятие, которое лучше всего доверить специалистам. Можно произвести расчет в специальной программе-калькуляторе, которую можно найти в интернете.

При проведении расчетов очень важно учесть все параметры системы. Иначе она будет работать непродуктивно: возможна недостаточная циркуляция теплоносителя или его утечка, а также может появиться «тепловая зебра», так специалисты называют неравномерный нагрев поверхности

Для правильного определения длины контура и шага укладки труб потребуются такие данные:

• вид финишного напольного покрытия;
• площадь комнаты с планом расстановки крупной мебели и бытовой техники;
• диаметр и материал труб;
• мощность отопительного котла;
• тип используемой теплоизоляции.

При расчете обязательно учитываем, что в контуре не должно быть стыков труб, поскольку использование муфт и соединений под бетонной стяжкой строго запрещено. Кроме того, учитываем гидравлическое сопротивление теплоносителя, которое будет повышаться с каждым поворотом ветки и по мере увеличения ее протяженности.

Оптимально, если к одному коллектору будут подключаться только равные по длине контуры. Возможно, лучшим решением для длинных веток станет деление их на несколько небольших.
