Кирпичные печи

Несмотря на то, что камины для дома набирают популярность, обычные кирпичные печи не выходят из эксплуатации. Сегодня можно выбрать разные виды кирпичных печей для дома на дровах, которые не сложно выложить своими руками. Потребуется терпение и умение владеть инструментом, читать чертежи, но с некоторыми моделями справится начинающий мастер. Рассмотрим самые востребованные типы устройств.

Печь Малышка

Эта модель заменит камин с воздушным отоплением в доме временного проживания или небольшом строении постоянного жительства. Скромные габариты прибора не снижают его качественных характеристик – печка прогреет комнаты, позволит приготовить еду и при этом не занимает много места.

После обустройства конструкции, рядом с топкой выстилается лист металла с заходом на кирпич до высоты дверцы поддувала. Зоны стыков с полом обшиваются плинтусом, чтобы при высыхании раствора из нижних слоев не сыпался песок. Затем выполняется пробная растопка бумагой, печка просушивается в течение 7 дней.

Финишное оштукатуривание и отделка выполняются после запуска и работы печи в течение 3 месяцев. Конструкция осядет и примет свой постоянный вид. Дымоход встраивается в коренную трубу, если в доме уже выложена печка, если нет, выкладывается новый дымоход с выведением на улицу через перекрытия чердака и крышу.

Характеристики:

производительность 1210 Вт;
одна конфорка на варочной панели;
туннель дымохода 100х100 мм;
высота до трубы 72,5 мм;
ширина 50,5 см;
глубина топочной камеры 73,7 см;
масса до 370 кг;
КПД до 75%.

Для выкладки потребуется некоторое количество материалов:

62 шт. красного кирпича;
37 шт. шамотного кирпича ША-8.

В зависимости от формата устройства пригодится стеклянная дверца для топки, чугунная для поддувальной камеры, колосник, плита с конфоркой, задвижка для дымохода, лист металла.

Печь Кроха

Это современные печи для отопления дома, которые пригодятся в качестве основного или резервного источника тепла для строений небольшого формата. Простая конструкция и небольшие размеры – плюсы, а отапливает устройство дома до 20 м2, работает в автономном режиме и не требует подключения к сети питания.

Особенность конструкции в хорошем прогреве низа и размещении «колпака» в верхней части. Такой «колпак» замедляет остывание устройства и увеличивает срок сохранения тепловой энергии в доме. В системе есть летний ход для растопки летом, когда не нужно много тепла. Прибор различается по трем типам вариантов, из которых чаще всего применяется улучшенный с расположением варочной плиты и топки с одной стороны – торцевой.

Топливная камера выкладывается шамотным кирпичом, в качестве энергоносителя применяется торф, уголь, дрова, брикетированное топливо. Нижний ярус выкладывается с выступом на 30 мм по всему периметру устройства – это визуальное деление на топливную и воздушно-газовую части. В верхнем отсеке размещаются каналы для циркуляции нагретого воздуха. Дверца оснащена жаропрочным стеклом, поэтому Кроху допустимо использовать как камин с воздушным отоплением.

Технические характеристики:

производительность при одной топке 1760 Вт;
производительность при трехразовой топке 2940 Вт;
одноконфорочная панель;
сечение внутреннего туннеля дымохода 100х100 мм;
высота до трубы 203 см;
ширина /длина базового основания 640х770 мм;
размер глубины топочной камеры 74,6 см;
масса до 1280 кг;
КПД до 75%.

Для выкладки печи потребуется:

352 шт. красного кирпича (без учета дымохода);
В том числе 124 шт. фигурного красного кирпича;
21 шт. шамотного кирпича ША-8.

В зависимости от формата устройства пригодится стеклянная дверца для топки, чугунная для поддувальной камеры, колосник, плита с конфоркой, задвижка для дымохода, стальные уголки и лист металла.

Печь Шведка

Конструкция с варочной панелью, духовкой, способная обогреть дом до 45 м2. Показатели следующие:

производительность при двухразовой топке до 4600 Вт;
размер туннеля дымохода 100х250 мм;
высота до трубы 201,7 см;
ширина /длина базового основания 1280х890 мм;
размер глубины топочной камеры 50 см;
масса до 2920 кг;
КПД до 75%.

Также печка Шведка может дополняться варочной панелью на 2 конфорки, выкладка шамотного кирпича при наличии духовки требуется вокруг шкафа и топливной камеры. Возможна разная конструкция варочной камеры, все зависит от умений мастера.

Для выкладки конструкции пригодится почти 1000 красных кирпичей, 63 шт. шамотного кирпича, дверцы топочная, поддувальная, для зольника, колосники, плита с конфорками, духовой шкаф, металлические уголки, задвижки летнего и зимнего варианта, стальной лист.

Укладка кирпича

Виды укладки кирпича и перевязка

На рисунке буквами обозначены:

укладка кирпича на постель;
укладка кирпича на ребро (ложок);
укладка кирпича на тычок;
правильная перевязка швов.

Также принято различать кладку по толщине, варианты показаны на рисунке.

Толщина кирпичной кладки

На рисунке буквами обозначены:

кладка в четверть (кирпичи ложатся на ложок);
кладка в полкирпича (постелью);
в две четверти (в полкирпича, но кирпичи укладываются на ложок);
в три четверти (ряд на ложок и ряд на постель);
в три четверти (ряды ложок и постель чередуются);
в кирпич.

Кроме приведенных выше вариантов возможны еще и другие, но как понятно толщина кирпича стены определяется размерами кирпича, т. е более подробно:

если толщина стены равна ширине ложка или тычка, такая кладка читается в четверть;
толщина равна ширине постели — в полкирпича;
длине постели — в кирпич.

Дальше идут кратные и составные размеры — в два, три, четыре кирпича, в два кирпича с четвертью или с половиной и т. п.

Также кладку различают по виду швов (надо отметить, при кладке печей стараются добиться их минимального размера буквально в несколько миллиметров, в отличие от обычной кладки). Виды швов приведены на рисунке ниже.

Варианты выполнения швов кладки

На рисунке показаны следующие варианты швов:

Впустошовку — кладочный раствор не заполняет швы на глубину 5-10 миллиметров. Такие швы используются, если печь будет оштукатуриваться в дальнейшем, тогда часть штукатурного раствора заполняет образовавшиеся пазы и таким образом обеспечивается более крепкое сцепление с поверхностью.
Вподрезку — шов заполняется полностью, лишний раствор удаляется мастерком (подрезается)
В выпуклую расшивку — после подрезки специальным инструментом расшивкой шву придается особый профиль с декоративной целью.
Вогнутая расшивка — то же самое, но профиль не выступает за контур стены, а наоборот углубляется в нее (на фото в начале статьи показан вариант с такими швами)

Расшивка швов специальным инструментом

Теперь, когда мы разобрались с теорией, лучше на примере более подробно разобраться с вопросом — кирпичная отопительная печь порядовка. Для начала можете посмотреть видео в этой статье, затем рассмотрим две конструкции.

Шведская дровяная кирпичная печь для дома

Если сравнивать шведскую печь с голландской, то главным ее отличием будет более высокий КПД. В составе «шведки» может быть варочная плита, ниши для просушки одежды или обуви, духовка, камин и даже лежанка.

Внутри шведская отопительная дровяная печь для дома из кирпича имеет систему каналов, однако она действует еще и как колпаковая, в которой дымовые газы догорают под сводом топки. Используется такая печь для обогрева двух смежных комнат, а вот на большую площадь она не рассчитана.

Среди достоинств конструкции можно выделить:

более эффективное использования топлива;
высокая скорость прогрева;
дополнительный обогрев поверхности пола из-за особенностей конструкции;
возможность приготовления пищи;
наличие ниш для сушки одежды, заготовки сухофруктов;
возможность встроить теплообменник для нагрева воды.

Приведем и несколько недостатков шведской печки:

при строительстве некоторые элементы конструкции должны быть из огнеупорного кирпича, что увеличивает смету;
во избежание теплопотерь через нижний участок печи она нуждается в теплоизоляции;
желательно не допускать полного остывания печи зимой, иначе, кладка начнет постепенно разрушаться из-за конденсата и перепада температур при растопке.

Выбор места и типа фундамента для печки

Для оптимального обогрева помещения важно правильно расположить печь. Ее можно соорудить рядом со стеной, в центре комнаты или разобрать перегородку и встроить конструкцию так, чтобы она выходила сразу в две комнаты

Центральное расположение применяется в больших помещениях с конфигурацией «трамвайчика», т.е. узких и удлиненных. В этом случае печь может обеспечить зонирование на кухню и жилую комнату.

При размещении ворзле стены на первый план выходит пожарная безопасность. Стеновая поверхность, прилегающая к печи, должна иметь надежную теплостойкую, негорючую защиту. Наиболее часто используются металлические экраны и асбестовые листы. Возле стены с выходом на улицу устанавливать печь не рекомендуется. При любой теплоизоляции неизбежны дополнительные потери тепла.

Если конструкцию планируется построить во встроенном варианте, то надо предусмотреть, чтобы в жилую комнату выходила тыльная печная стенка (только для обогрева). Топочная дверца должна располагаться на кухне или в прихожей. При этом перед ней на полу укладывается негорючая плита.

При выборе места для печи учитываются ее габариты, а также тот факт, что основание для нее должно выходить за границы стенок минимум на 12-15 см во все стороны. В принципе, печь можно поставить на ленточный фундамент, но чаще используется монолитная железобетонная плита. Она углубляется на 20-30 см и приподнимается над поверхностью на 10-12 см.

Возводится монолитный фундамент по стандартной технологии. Роется котлован нужного размера, на дно которого засыпается подушка из песка и щебня толщиной 20-25 см. Далее, укладывается гидроизоляция из рубероида и армирующая сетка из стальных стержней диаметром 10-14 мм.

Для обеспечения нужного возвышения над полом устанавливается опалубка. Заливка плиты обеспечивается бетоном на основе цементно-песчаной смеси в пропорции 1:3. При заливке производится тщательное уплотнение массы. Поверхность основания должна быть строго горизонтальной и ровной, что контролируется строительным уровнем.

Инструкция и чертеж порядовки кирпичных печей

После выбора отопительной печи, необходим качественный фундамент. Исключением будут считаться маленькие голландские и отопительно-варочные печи, они не оказывают большой нагрузки на основание пола.

Для всех остальных случаев отопительная кирпичная печь должна стоять на фундаменте, и лучше на железобетонном монолитном. Размеры его делают на 5 см больше размеров печи, а толщина плиты должна быть не менее 150 мм. Фундамент нужно строить отдельно стоящим.

Фундамент для печи должен выстояться не меньше 3 недель, только после этого укладывают гидроизоляционный слой, далее асбестовые листы для качественной тепловой изоляции. Далее идет лист стали и войлочная подкладка, от нее и начинается укладка печи. Подкладку необходимо намочить, а после кладки дать ей приклеиться к металлу. И только после этого можно смело приступать к строению стен печи.

С чего же начинать кладку?

Чтобы разобраться в этом вопросе существуют специальные строительные схемы, в которых подробно описан каждый ряд кирпичной кладки, начиная с основания и до дымоходной трубы. После того, как вы определились с выбором печи и приобрели все необходимое для ее строительства, то в полученной проектной документации вы сможете найти подробное изображение схемы кирпичной печи.

Перед началом кирпичной кладки печи нужно приготовить раствор из белой глины и кварцевого песка в соотношении 1 : 1. При этом не стоит использовать жесткую воду с большим количеством солей и магния. Перед тем, как приготовить раствор, глину замачивают и оставляют в воде на 24 часа, после пропускают сквозь специальное сито. Далее добавляют песок и делают замес раствора. По своей консистенции раствор напоминает густую сметану.

Теперь рассмотрим более подробно саму кладку. Все стороны кладочного кирпича имеют свое название, по ним и определяют вид кладки. Самая распространенная кладка кирпичных печей – это тычковая и ложковая. Т.е. с фронтальной стороны кирпичной стены мы сможем увидеть только эти две стороны кирпича. Существует также постельная кладка, но встретить ее можно крайне редко, т.к. для кирпичной кладки печей ее не используют. При укладке вертикальные швы между кирпичами не должны совпасть.

Кирпичную кладку печей начинают с первого ряда, постоянно проверяя по схеме, где расположена кладка. В данной работе спешка будет плохим помощником, главное – это качество. Если вы новичок в строительстве, то лучше первоначально каждый ряд укладывать без раствора, сверяясь с чертежами. И только убедившись в правильности всей укладки, наносите на кирпичи раствор и укладывайте их окончательно.

Толщина шва должна быть не менее 2 мм, но и не более 3 мм, поэтому лишнюю глину лучше убирать сразу. В отдельных случаях толщина шва ровна 5 мм. Кирпич нужно ставить сразу на нужное место, недопустимо его дальнейшее перемещение и пристукивание.

Лишнюю глиняную смесь, снятую с кирпичей, повторно использовать нельзя.

Ниже приведена инструкция для кладки:

Каждый кирпич необходимо ставить, опирая на 2 других;
Первый ряд выполняют тычковым;
Во избежание расслоения, все вертикальные швы необходимо заполнить раствором;
Кирпичи из последующего ряда перекрывают кирпичи предыдущего не меньше чем на четверть длины;
Тычковые и ложковые ряды не должны совпадать;
Подрубленные кирпичи ставить необходимо вовнутрь, а не наружу.

Для укладки кирпичной печи для дома своими руками, потребуется много свободного времени

Каждый кирпич имеет свое важное значение. Если вы подойдете к вопросу качественно и ответственно, то конечным результатом будет тепло и уют в вашем доме

https://youtube.com/watch?v=apKtactWkqo

Плюсы и минусы

Достоинства мини-печей:

небольшие размеры позволяют устанавливать в маленьких помещениях с учетом рекомендуемых отступов от стен без потерь общей площади;
качество и соответствие нормам пожарной безопасности делают их безопасными при монтаже в деревянных садовых домиках;
в зимний период печи легко демонтируются и убираются в кладовку для предотвращения кражи;
качества материалов позволяют приборам легко переносить длительные перебои в работе и нахождение в сыром и неотапливаемом помещении;
печи – камины небольших размеров стоят значительно меньше больших моделей. Поэтому их можно купить и наслаждаться видом горящего огня;
простота конструкции и небольшое количество материалов позволяют сделать такие приборы своими руками;
проявив немного фантазии можно сделать такую малютку предметом украшения интерьера дома.

Из недостатков можно выделить только то, что в небольшую топку помещается мало дров, поэтому сокращается срок прогорания закладки. Это может вызывать неудобства, особенно при потребности подкладывать топливо ночью. В остальном достоинства маленьких конструкций неоспоримы.

Подготовка к кладке

Б/у кирпич перед кладкой замачивают в воде на 12 часов

Основные материалы, используемые при сооружении печки из кирпича своими руками – обычный красный кирпич и его шамотный огнеупорный аналог. Первый применяется только для сооружения внешней оболочки конструкции, из второго делают стенки и дно топки. Купленный кирпич тщательно перебирается – отбираются только целые образцы без сколов и трещин. Когда используется б/у материал, каждый образец тщательно очищается от сажи и раствора, а затем замачивается в воде на половину суток. Шамотные заготовки перед использованием достаточно ополоснуть чистой водой, что позволит удалить с них скопившуюся пыль.

Подготовка кирпичных заготовок

К подготовительным операциям относятся также работы по изготовлению неполных кирпичных заготовок, получаемых путем раскалывания цельных образцов. При кладке печи потребуются:

половинки;
трехчетвертные заготовки;
четвертинки и другие мелкие фрагменты.

Для облегчения подготовки кирпича по размеру на рукоятке кирки делаются отметки.

Приготовление раствора

Как определить консистенцию раствора

Прочность и сроки службы кирпичных печей зависят от состояния и кондиции кладочного раствора, гарантирующего получение качественного шва. Его толщина не должна превышать 8 мм, т. к в противном случае на стыках появляются трещины и снижается эффективность обогрева. Раствор готовится только из качественной глины и тщательно просеянного песка. Он доводится до однородной массы, не имеющей в своем составе комков и посторонних примесей.

Отопительная печь с нижним обогревом размером 1290×1020 мм

Отопительная печь имеет размеры, мм: 1290x1020x2310.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

кирпич красный — 800 шт.,
кирпич огнеупорный — 90 шт.,
глина красная — 28 ведер,
глина огнеупорная — 2,5 ведра,
песок — 16 ведер,
дверка топочная — 250×210 мм,
дверка поддувальная — 140×250 мм,
задвижка дымовая — 130×250 мм,
решетка колосниковая — 380×250 мм,
дверки прочистные размером 130×140 мм — 12 шт.,
предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 30 ч, для приготовления раствора и для подноски материала дополнительно потребуется около 8 ч.

Теплоотдача печи при одноразовой топке в сутки составляет около 6,2 кВт (5300 ккал/ч), а при двухразовой топке — 7,5 кВт (6500 ккал/ч). Печь рассчитана для отопления помещения площадью 65—70 м².

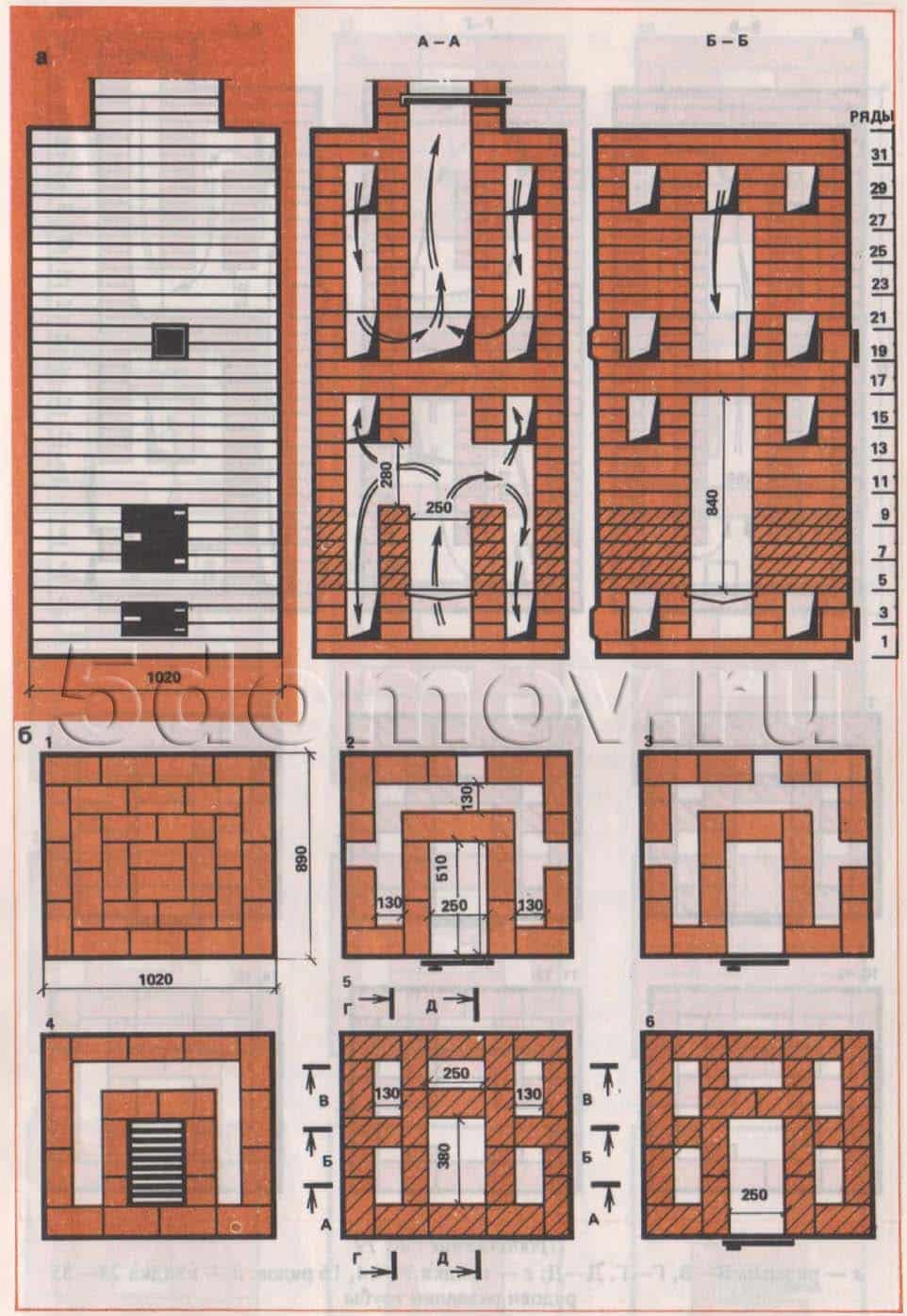

На рис. 10 приведены разрезы отопительной печи и порядовки. Кладку печи проводят согласно порядовкам, строго соблюдая правила перевязки швов. Перед началом кладки нужно хорошо разобраться в чертержах.

Рис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм а — фасад; 6 — разрез А—А, Б—Б; в — кладка 1—10 рядовРис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм г — разрезы Д—Д, Е—Е, В—В; д — кладка 11—20 рядовРис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм е — разрез Г—Г; ж — кладка 21 —35 рядов

Выбор размера поверхности печи

Прежде чем приступить к постройке, необходимо выбрать тип и модель будущей конструкции. Основными критериями для выбора будет не ее внешний вид и простота возведения, а теплоотдача (способность обогреть необходимую площадь).

Выбирая место ее размещения, следует знать, что боковые поверхности печи обладают наибольшей теплоотдачей. Этот фактор определяющий при выборе места.

Разным моделям присущи разнообразные формы:

Прямоугольные;
В виде буквы Т;
С лежанкой или кухонным оборудованием для приготовления пищи.

Они могут выполнять функции отопительного прибора для жилых комнат, или быть разделителем пространства.

Для малой домовой площади не стоит выбирать слишком массивные конструкции, даже если у них будет широкий набор функций, они будут занимать слишком много места и отдавать чрезмерно много тепла. Для прогрева всей печи нужно много топлива, при этом теплоотдача будет слишком велика.

Важное значение имеет и расположение печи, относительно жилых комнат, а также критерием является утепление всего дома. Таблица размеров печи, с учетом площади помещения

Таблица размеров печи, с учетом площади помещения

Отопительная печь с нижним обогревом размером 1020×890 мм

Отопительная печь имеет размеры, мм: 1020x890x2240.

Расход материалов (без учета фундамента и трубы) следующий:

кирпич красный — 570 шт.,
кирпич огнеупорный — 100 шт.,
глина красная — 20 ведер,
глина огнеупорная — 3 ведра,
песок — 12 ведер,
дверка топочная — 250×210 мм,
дверка поддувальная — 250×140 мм,
задвижка дымовая — 130×250 мм,
решетка колосниковая — 380×252 мм,
дверки прочистные размером 130×140 мм — 7 шт.,
предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления раствора потребуется около 6 ч.

Печь рассчитана на отопление помещения площадью до 35— 40 м². Теплоотдача печи при одноразовой топке — 4 кВт (3400 ккал/ч), а при двухразовой — около 5 кВт (4300 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров и углебрикетов. При сжигании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом плашмя в три ряда.

Чертежи разрезов и порядовки кладки печи приведены на рис. 4. Кладку печи выполняют согласно порядовкам, соблюдая правила перевязки швов.

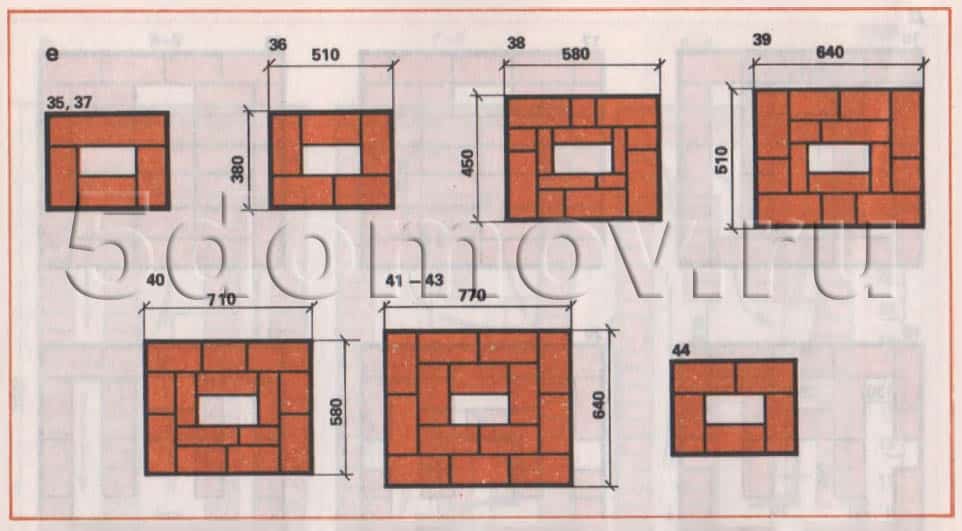

Рис. 4. Отопительная печь размером 890×1020 мм а — фасад и разрезы А—А, Б—Б; б — кладка 1 —6 рядовРис. 4. Продолжение в — разерзы В—В, Г—Г, Д—Д; г — кладка 7—14, 16 рядовРис. 4. Продолжение д — кладка 15, 17—34 рядов и разделки трубыРис. 4. Продолжение е — кладка 35—44 рядов

С тридцать шестого по сорок третий ряд показана кладка разделки трубы с внутренним сечением трубы 130×250 мм. Сорок второй и сорок третий ряды нужно выкладывать так же, как и сорок первый ряд, обязательно соблюдая при этом правила перевязки швов (порядовки 42 и 43 рядов не приведены). Кладка сорок третьего ряда похожа на кладку сорок первого ряда.

Необходимые инструменты

Инструменты для кладки кирпича Раствор готовят в удобной емкости, для замеса используют электрическую дрель с венчиком. Также понадобится сито для песка и для процеживания глины перед закладкой в раствор.

Другие инструменты:

молоток-кирка, мастерок (кельма), строительный молоток;
расшивка для оформления формы шва, водяной и пузырьковый уровень;
отвес, рулетка, плотничный угольник, шнур.

Для начинающих потребуется деревянная порядовка. Это рейка, на которой для облегчения нанесены риски, обозначающие расстановку соседних кирпичей. Понадобится правило, чтобы правильно выставлять элементы на плоскости.

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

невысокий КПД;
отсутствие автоматической закладки топлива;
необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

Металлическая бочка на 200 л.
Два стальных отрезка трубы, один больше, второй меньше.
Металлический швеллер.
Ножовка, стальной молот, топор, киянка.
Рулетка или ответ для замеров.
Красный кирпич высокого качества (порядка 50 штук).
Отражатель (если есть).
Набор электродов и сварочный аппарат.
Листовая сталь.
Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
Приварите к отрезку днище из части стального листа круглой формы.
Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
Длина привариваемой трубы должна превышать высоту главной части на 10 см.
Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Из чего состоит?

В конструкции печей можно выделить следующие основные элементы.

Фундамент (основание)

Печи, чаще всего, имеют достаточно большую массу, а потому основание должно быть надежным и индивидуальным. Фундамент печи не связывается с фундаментом дома, причем зазор между ними должен быть не менее 5-6 см.

Шанцы

Так именуются 2-3 самых нижних кирпичных ряда, примыкающих к фундаменту. От них зависит качество всей кладки и теплоотдача в помещение.

Поддувало или зольниковая камера

Здесь обеспечивается подача воздуха для создания тяги и поддержания горения, а также накапливается зола, оставшаяся после сгорания твердого топлива. Она попадает в камеру через колосниковую решетку.

Для выполнения первой функции монтируется дверца, причем открывая или закрывая ее можно регулировать тягу. Через нее производится извлечение золы. При перекрытии дверцы весь горячий воздух устремляется в дымоход.

Топка (топочная камера) или топливник

Она снабжена дверцей, через которую производится загрузка топлива. В камере создается наиболее высокая температура печи и присутствует открытое пламя, что требует использования для ее стенок нагревостойкого, огнеупорного кирпича шамотного типа.

В задней части топки сверху формируется хайло – отверстие для отведения дыма.

Дымоход или дымовой канал

По сути это достаточно протяженная труба для отвода горячих газов (дыма) после сгорания топлива. Одновременно дымоход обеспечивает тягу в печи. Эффективность работы и безопасность всей системы во многом зависит от правильности устройства дымового канала.

Чем выше будет дымоход, тем больше тяга и выше КПД. Для регулирования процесса предусматриваются специальные заслонки.

В зависимости от печной разновидности, в конструкции могут отсутствовать некоторые элементы и дополнительно включаться характерные каналы и камеры. Однако, принцип возведения сооружений во многом аналогичен.

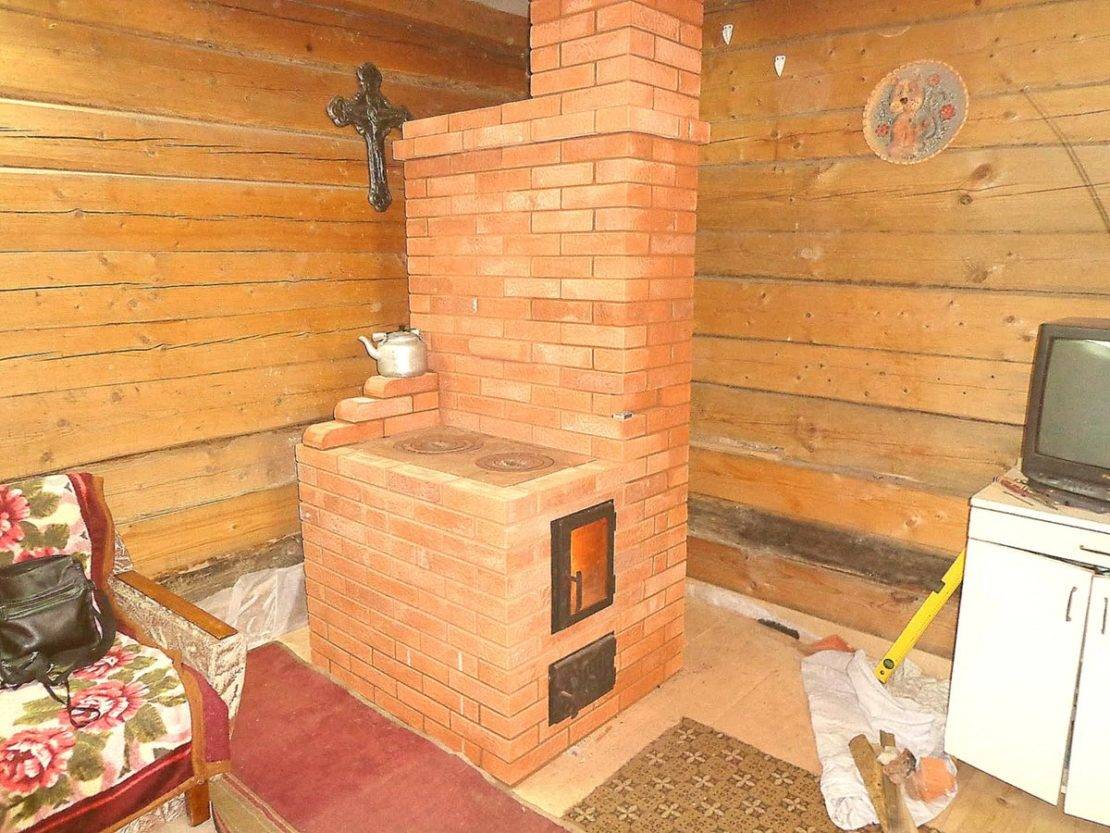

Простейшая кухонная печь из кирпича

Рис. 24. Простейшая кухонная печь.

А. Задвижка Б. Искрогасительный зуб В. Плита Г. Топка Д. Плита Е. Боковой разрез Ж. Разрез спереди

Характерные особенности:

а) очень низкая высота топки — всего 21 см (если кому-то этот размер не понравится, высоту топки можно поднять, но в таком случае дров для приготовления пищи понадобится в два-три раза больше). В качестве дров в печи с подобной высотой топки лучше всего использовать старый штакетник и ненужные остатки пиломатериала. Двух-трех старых штакетин будет вполне достаточно для приготовления полноценного обеда в летний период на семью из шести человек. Впрочем, в наше время, когда большинство сельских жителей пользуется для готовки газом или электричеством, печь такой высоты вряд ли найдет своего массового пользователя;

б) наличие искрогасительного зуба и отсутствие всего лишнего.

Для чего нужна порядовка печи

На первый взгляд вполне можно обойтись и без нее, а также даже и без чертежей. Ведь все ясно и так. Но на самом деле не все так просто.

Дымовые газы в печи движутся не по прямой, а делают несколько разворотов по вертикали или горизонтали. И при этом нужно не только добиться максимальной площади контакта газов с поверхностями для наиболее полной отдачи тепла, но и учитывать аэродинамику, у печи должна быть хорошая тяга.

Дымовые газы в печи перемещаются не по прямой

Конечно, можно пользоваться чертежами, но на них не показаны виды перевязки и положения отдельных кирпичей. Поэтому больше пользуются порядовками. Раньше они даже передавались от мастера к ученику как большой секрет, ведь хорошую печь сделать трудно.

Тем более по порядовке выполнять кладку проще. Очень похоже на то, как гитаристы записывают партию гитары не только нотами, но и табулатурой где точно обозначено какую струну и на каком ладу нужно прижимать.

Теперь разберем конкретные примеры наиболее распространенных печей и их порядовки.

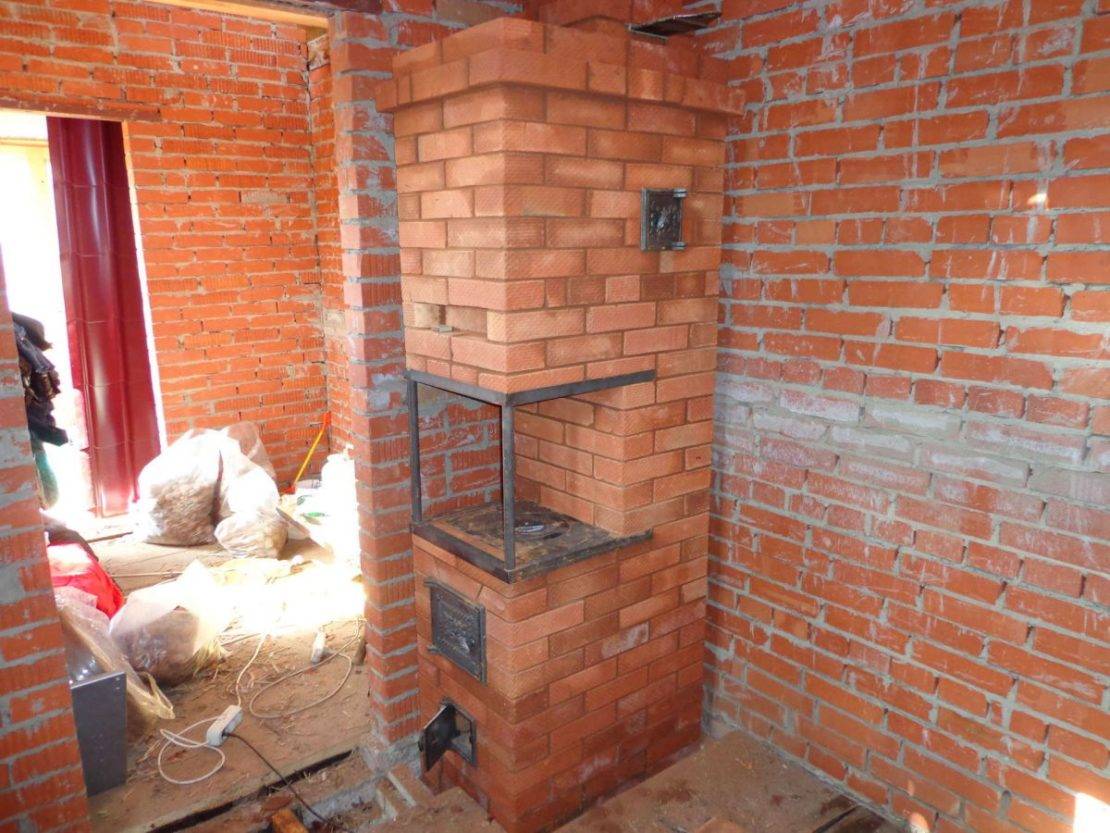

Процесс кладки

Дымоход кирпичной печи прокладывают через потолок и чердак

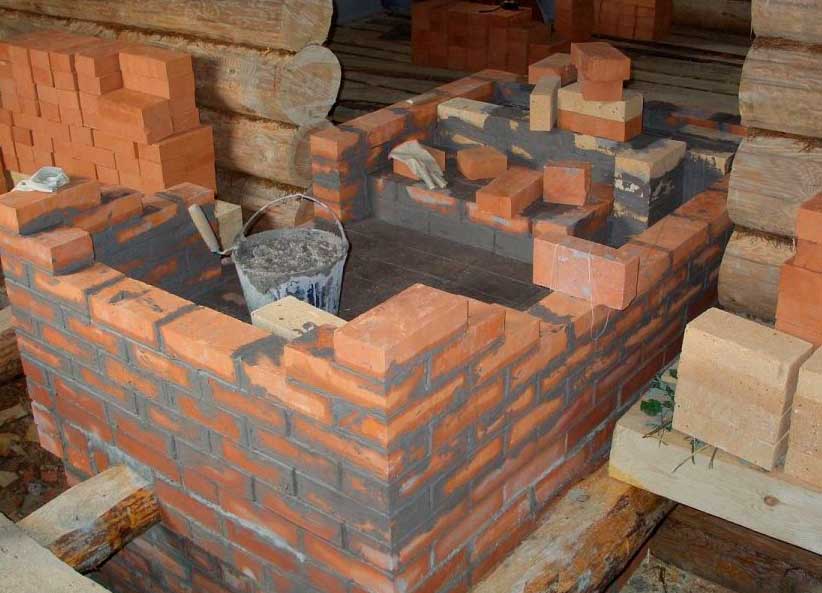

Пошаговый порядок обустройства кирпичной печи:

Изготовление фундамента. Самый простой и надежный вариант — трубный или свайный. Опоры заглубляются ниже точки промерзания почвы, на оголовках устанавливается железобетонная плита.
Сухая укладка. Камни раскладываются на основании с учетом швов и подгоняются по размерам. Такой прием позволяет вести монтаж непрерывно, не тратя времени на подрезку.
Выведение первого уровня. Он делается сплошным высотой в 3 яруса. Сначала укладывается гидроизоляция, а уже на нее слой раствора толщиной 5 мм.
Формирование стен с отверстиями для поддувала, топки и каналов для лежака, если это предусмотрено проектом. Дверки крепятся сразу на проволоку, которую пропускают на 3 кирпича по сторонам с перепадом на 1 уровень.
Выполнение верхней панели. Она делается кирпичной или проем над топкой закрывается стальной плитой.
Строительство дымохода. Одновременно в него вмуровывается водогрейный котел или обогревательный контур.

После завершения кладки печь должна выстояться 7-10 дней, после чего она протапливается и отделывается.

Основные этапы и важные особенности

Все нюансы, как выложить печь своими руками, представлены в порядовых чертежах кирпичных печей для дома. Нужно только правильно воспользоваться изложенным материалом.

Выбрать наиболее подходящие чертежи печи помогает расчет КПД необходимого устройства. При этом стандартом излучения тепла с квадратного метра площади устройства считается 0,5 кВт в обычных условиях, и 0,76 кВт при сильных морозах. Предполагается, что дом хорошо утеплен снаружи.

Чтобы обогреть жилую площадь в 100 кв. метров, необходимо выстроить печную конструкцию высотой 2,5 м., с полезной отопительной площадью 17,5 кв. метров. При этом в обычном режиме выделяется 8,5 кВт тепла, а при интенсивной эксплуатации прибора — 13,3 кВт. Теплоотдача варочных печей несколько выше за счет металлической плиты, духовки.

Какие бывают печи по размерам, мощности, внешнему виду, учитывается при выборе подходящего строения. Все части конструкции взаимосвязаны между собой, поэтому рассчитывая, как класть топку устройства с плитой, необходимо соблюдать следующие требования:

монтаж топки по чертежу всегда соответствует типоразмеру уложенного кирпича. Поэтому рекомендуется предварительно сложить печку насухо;
устройство для дачных потребностей выкладываем с более тонкими стенками, для постоянного отопления лучше уложить толстостенную топку или приобрести готовую чугунную конструкцию.
