Что такое печь на пеллетах и как ее сделать самому

Пеллетная горелка Zota Fox 25: надежная и эффективная модель с широким функционалом

Пеллетная горелка такого типа используется в котлах марки Zota серии Fox. Она применяется в отопительных агрегатах, в конструкцию которых не входит плита из чугунного материала. На сегодняшний день такая горелка зарекомендовала себя только с лучшей стороны. Она отличается эффективностью и надежностью, а также длительным эксплуатационным сроком.

Пеллетная горелка Zota Fox перерабатывает гранулированное топливо. Размер каждой пеллеты, используемой в таком случае, колеблется от 6 до 8 мм. Мощность данного агрегата регулируется автоматической системой. Данный показатель может быть разным (от 5 до 25 кВт).

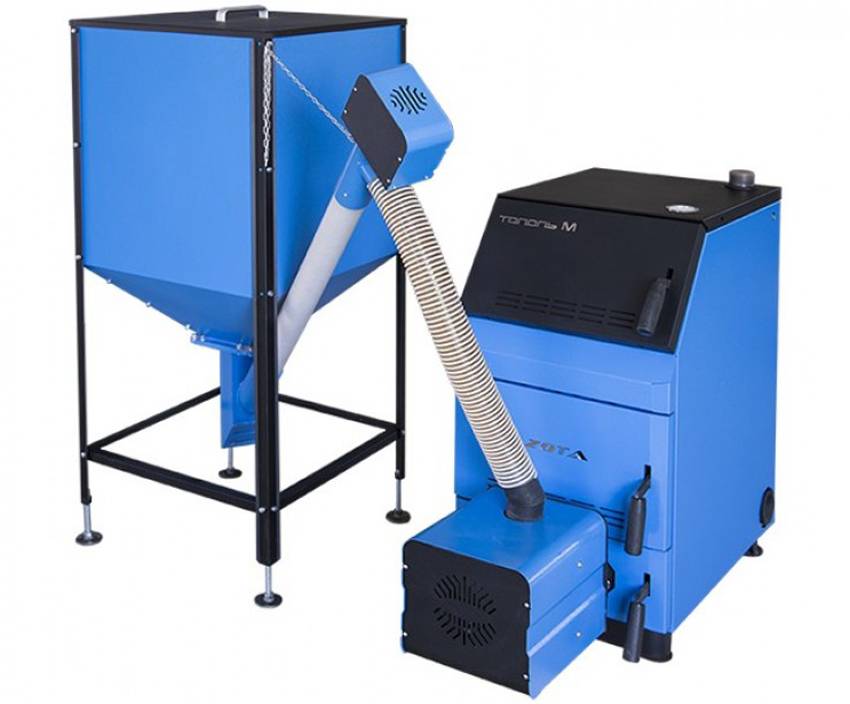

Установка пеллетной горелки Зота на твердотопливный отопительный котел позволяет автоматизировать его рабочий процесс. Оборудование, снабженное агрегатом для переработки гранул, имеет определенные преимущества:

• снижение затрат на отопления жилой постройки;
• увеличение длительности работы при загрузке одной порции гранулированного топлива;
• поддержание необходимой температуры в помещении.

Пеллетная горелка Zota Fox 25 является эффективным и надежным агрегатом

Мощность горелки настраивается автоматически. Для этого в конструкции предусматривается специальный модуль управления. Пеллетные горелки Zota Fox (5-25 кВт) имеют множество дополнительных функций, которые не составит труда активировать и настроить на пульте управления. К ним относят автоподжиг гранулированного топлива, быстрый старт и прекращение работы, автоматическую очистку горелки и другие режимы.

Безопасность в таком устройстве реализуется датчиком, регулирующим температуру горения топлива. Также данное устройство можно подключить к GSM-модулю или термостату, установленному в отапливаемом помещении. Стоимость такой горелки составляет приблизительно 75 тыс. руб.

Как бы я реализовал отопление в доме сейчас

Во-первых: поставил бы пеллетный котел в предбанник — бойлерную.
Там где сейчас у меня система очистки воды, электрокотел, бойлер ГВС и вся обвязка.
Сделал бы автоматическую загрузку пеллет с хранилища за домом (место есть).

Выбрал бы именно котел, а не аквакамин: смотреть на огонь — не смотришь, это уже стало обыденным — переливающееся пламя в топке в темноте и звездное небо.
Романтика заканчивается через месяц.

Естественно, котел выбирал бы итальянский, немецкий или финский.
К российским производителям с китайской начинкой — доверия у меня нет.

Во-вторых: положил бы под пол первого этажа трубы рехау для системы подогрева пола.
Трубчатые радиаторы на первом этаже оставил бы только около окон, но уменьшил бы их мощность (кол-во секций).

В-третьих: заменил бы окна-витражи в пол с западной стороны дома на обычные окна.
Они не дают того, что от них нужно (свет) так как заставлены мебелью, а теплопотери от них есть.

В-четвертых: уменьшил бы мощность радиаторов на втором этаже — сейчас их приходится глушить и открывать окна. Теплый воздух идет с первого этажа и этого оказалось достаточно.

В-пятых и это не относится к системе отопления — убрал бы с проекта дома балконы.
Оказалась совершенно бесполезная вещь на даче, только снег зимой и пыль с листьями летом приходится убирать.

Пеллетная горелка с принудительным забором

Данной устройство является одним из лучших, если говорить о пожаробезопасности в доме. Представитель – пеллетная горелка Теплодар. Минусом является высокая стоимость горелок, достигающая 3000$. Горелка имеет несколько механизмов, обеспечивающих подачу пеллет внутрь. Один механизм задействует шнек, а другой – пневматическую систему. Безопасность изделия в том, канал проходит снизу вверх (по нему перемещаются пеллеты). Пламя будет двигаться в обратном направлении, поэтому в бункер он не проберется.

Обратите внимание! Топливо подается порционно и не остается в канале, по которому двигаются. Еще одно преимущество в том, что конструкции с пневматической системой оборудуются большими бункерами

Их можно загружать 1 раз в месяц

Еще одно преимущество в том, что конструкции с пневматической системой оборудуются большими бункерами. Их можно загружать 1 раз в месяц.

Что касается шнековых подающих механизмов, то они имеют два основных узла. Первый – шнек. Он забирает пеллеты из бункера, высыпая их в другой механизм. Другой шнек поднимает их прямо в горелку. Даже так возгорание возможно, так как топливо остается по всей длине шнека. Для защиты инженерами создается еще один узел, подходящий из материала к горелке. Он плавится и самозатухает. Это своего рода предохранитель, отсекающий огонь.

Недостатком подобных механизмов является то, что они зависимы от электричества. Без него подача пеллет прекращается, а что еще хуже, отопительная система может пострадать. Подавать питание нужно на два электродвигателя. В случае когда электроэнергия стабильна и не пропадает, то можно докупить надув воздуха. С ним сгорание пеллет будет лучше, как и КПД.

Выбор камина на пеллетах для отопления каркасного дома

Выбирая котел на пеллетах я ужасался их внешним видом — подобное чудовище надо ставить в отдельное помещение и пускать с экскурсией туда людей, которых надо напугать. Совершенно не хотелось иметь отдельное тех помещение: дом у нас не большой. Хотелось иметь камин с живым огнем. Так чтобы вечером потушить в гостиной свет и сидя на диване пить горячее вино, и смотреть на отблески огня на стенах, краем глаза видя сугробы и заснеженные хвойники за окном.

Выход был найден — камин на пеллетах с водяным контуром — аквакамин. Модель так же сразу же выбрал — Laminox ESTER IDRO 15 «всё в одном»:

— предохранительный клапан — расширительный бак — циркуляционный насос — автоматический воздухоотводчик

Мощности 15 кВт по моим расчетам хватало на дом. Но после звонка на фирму, которая эксклюзивно поставляет итальянцев и занимается подключением и обслуживанием аквакаминов, мой выбор окончательно сформировался: LAMINOX ELISA PHANTOM IDRO 16 — плоский аквакамин бордового цвета с вертикальным выпуском.

Ну и могу сейчас сказать — выбор был правильным. Аквакамин работает тихо — монотонное шуршание вентилятора. Шнеков подачи пеллет вообще не слышно.

Дымоход 8 см — я заказал сэндвич 10 см, крашенный в коричневый цвет — вписывается в будущий интерьер. Труба на крыше не дымит и никак себя не выдает. Иногда с порывом ветра можно уловить сладковатый аромат — так пахнет хороший итальянский ликер.

Ночью вижу о окнах первого этажа отблески пламени — пока дом сушится и доделывается, аквакамин работает круглосуточно. Расход пеллет (купил для пробы 2 тонны) на сутки один мешок 15 кг. В дальнейшем будет потреблять меньше.

Управление аквакамином автоматическое. 5 кнопок и меню. Можно установить мощность горения и температуру в помещении, которую аквакамин будет поддерживать.

Единственное неудобство: бункер аквакамина для пеллет на 15 кг. То есть приходится раз в день подсыпать пеллеты. Поэтому не смотря на то что к аквакамину можно подключить интернет-модуль для дистанционного управления отоплением (например находясь в Тайланде за несколько дней до приезда установить температуру в доме 23-24 градуса), данную задачу не удастся реализовать ввиду ограниченной вместимости бункера.

Можно что-то придумать с установкой внешнего бункера и увеличить объем до 200-300 кг, но это будет не красиво. Поэтому тут: — или красота и эстетика — или практичность

Мы выбрали красоту и эстетику.

Важна рациональная оценка

Важно правильно выбрать котел

Все автоматические пеллетные котлы показывают хорошие результаты. Однако всегда стоит помнить, что чем ниже степень участия пользователя в их работе — тем выше цена инженерного решения. Она растет буквально в геометрической прогрессии. Поэтому автоматический бытовой пеллетный котел нужно выбирать рационально.

Недорогие установки потребуют каждодневной чистки, дозагрузки и розжига в полуавтоматическом режиме, однако смогут работать на топливе любого качества со стабильным показателем эффективности. На противоположном конце шкалы находятся полностью автоматизированные системы. Они самостоятельно чистятся, загружаются, обслуживаются и управляются. Однако их стоимость очень высока.

Принцип работы

Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:

• Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
• Контроллеры для автоматизации процесса работы;
• Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
• Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.

Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.

Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.

В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).

Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.

Печь на пеллетах

Установка пеллетной печи снимает множество проблем с домовладельца. Отпадает необходимость в постоянном контроле и дозагрузке топки. Все модели имеют автоматическую систему управления и пульт управления. Легко регулируемый температурный режим, позволяет создавать комфортный климат в доме без особых усилий, если вы заранее побеспокоились утеплить дом. Длительность работы печи на одной загрузке, зависит от объема резервуара – бункера. В среднем она работает без добавки несколько суток. При регулярной работе, требует очистки зольника раз в неделю. Упрощенная система дымоотвода обуславливается принудительным дымоудалением и, при эксплуатации нет риска отравления угарным газом.

У печи более высокий уровень теплоотдачи, чем у камина, более сложная система теплоотбора. Автономная турбировнная  печь, изящность и простота конструкции которой не требует отдельной котельной и дополнительных преобразований отопительной системы для быстрого обогрева всех смежных помещений, не нарушит самый изысканный дизайн жилой комнаты. Это готовая система воздушного отопления.

Монтаж и установка любой  печи на пеллетах просты и доступны. Печь на пеллетах разрешается устанавливать и в зонах, где запрещено отопление деревянными печами.

Пеллеты

Различные отходы лесозаготовительных или деревообрабатывающих предприятий, реже агропромышленных комплексов, спрессованные в цилиндрические мини-брикеты, являются новым видом твёрдого топлива – пеллетами. Для их производства используются опилки и мелкая стружка, ветки, кора, листья и хвоя, торф, зерноотходы, солома, жмых, лузга и многие другие производственные отходы.

Производя пеллеты, владелец деревообрабатывающего, мукомольного или любого другого производства решает сразу две задачи:

1. Обеспечение потребителя экономичным, удобным, практичным твёрдым топливом.
2. Утилизация отходов, приносящая дополнительную прибыль.

До недавнего времени пеллеты использовались лишь как наполнители кошачьих туалетов или мульча и удобрение для огородных растений.

Пеллетные камины с водяным контуром

В настоящее время пеллетный камин с водяным контуром отопления довольно распространён на российской территории, хотя цена на них не маленькая, по сравнению с похожими системами. При использовании дешёвых пеллетных гранул можно обогревать водой всё жилище, если камин подключить к водяной трубе. Одно наполнение резервуара – и теплу можно радоваться несколько дней. Не требуется всё время наблюдать за работой камина.

Коэффициент полезного действия подобной системы равен 85 %. Из-за этого температурный нагрев воды остаётся на отметке +90 °C. Причём топливный расход будет на минимуме.

Иначе говоря, камин на пеллетах с водяным контуром является прекрасным способом создать отопление, используя батареи из чугуна.

Как использовать гранулы

Поскольку для газового отопления применяют газовые котлы, для электрического – электрокотлы, то для обогрева жилых помещений с помощью гранул желательно пользоваться специально подготовленным агрегатом – пеллетным котлом. Причина этому кроется в оптимизации оборудования под особое горючее, что повышает эффективность его использования. Хотя для удовлетворения минимальных потребностей допускается применение традиционной дровяной печи.

Подобные отопительные устройства, функционирующие на гранулах, обладают не менее приятным дизайном, чем модели на газе, дизеле или электричестве. Однако они требуют обязательного наличия емкости для закладки новых порций топлива. Обычно полного объема хватает, чтобы оборудование непрерывно эксплуатировалось в течение суток.

Со временем внедряются все новые технологии в модели оборудования. Например, существуют устройства, которые требуют загрузки горючего раз в неделю либо сезон. Подобное оборудование оснащено большими топливными емкостями.

Ключевой особенностью, влияющей на расход горючего, является уличная температура, однако не менее важной остается температура, которую необходимо поддерживать в помещениях. Работа пеллетных котлов проходит по следующему алгоритму:

Работа пеллетных котлов проходит по следующему алгоритму:

• шнек направляет гранулы в печь;
• пеллеты поджигаются посредством электричества;
• автоматическое поддерживание горения;
• происходит нагрев слоистой пластины, передающей в дальнейшем свое тепло помещению.

Факторы, влияющие на выбор

При выборе качественного, надежного агрегата, обращают внимание на следующие характеристики:

• На мощность. Бытовые приборы обладают относительно невысокой мощностью. Чтобы обеспечить теплом жилое помещение достаточно 15 кВт. На 10 кв. м. приходится 1 кВт. Котел с такой мощностью может обогреть дом размером 150 кв. м.
• На коэффициент полезного действия. У пеллетных котлов КПД варьируется от 80 до 95%. Высокий показатель достигается за счет качества гранул и особенностей конструкции прибора.
• На тип горелки. Существуют ретортные и стокерные горелки. У первых дым направлен вверх. Они неприхотливы к качеству топлива и долго функционируют без очистки. Эффективная работа стокерной горелки достигается за счет высокого качества загружаемых гранул. Главный минус такого устройства в том, что оно часто засоряется.
• На уровень автоматизации процессов. Некоторые пеллетные котлы могут работать без участия человека. Такими устройствами управляют дистанционно с помощью мобильного телефона. В специальная программа позволяет на расстоянии включать и выключать прибор, регулировать температуру. В случае неисправности информация о сбоях поступает мгновенно на мобильное устройство.
• На конструкцию теплообменника. Они бывают горизонтальными и вертикальными, плоскими и трубчатыми. Специалисты рекомендуют выбирать вертикальные теплообменники с турбулизаторами, которые большую часть энергии тратят на нагрев теплоносителя и не позволяют оседать золе в больших количествах.

Преимущества топлива

Проходя все этапы производства, данный вид топлива не только повышает свою плотность, но и снижает влажность до 8-12%. Последний показатель играет немаловажную роль в процессе горения. Топливо с низкой влажностью выделяет больше тепловой энергии, отсюда и высокий КПД. Происходит более полное сгорание с низким содержанием золы.

Для сравнения приведем количество выделяемого тепла при сгорании 1 тонны разных видов топлива.

• 3500 кВт/ч — пеллеты;
• 7000 кВт/ч — каменный уголь;
• 2000 кВт/ч — дрова;
• 10000 кВт/ч — газ и дизтопливо.

По сути, недорогие пеллеты лучше дров, но выделяют меньше тепла по сравнению с другими видами энергоносителей. Но тут вступает в дело цена.

Обвязка пеллетного котла

Из-за своих внушительных размеров, устанавливается котёл в специальном кочегарном помещении, где следует отвести место для хранения запаса топлива. Правила установки пеллетного котла:

• Поверхность должна быть выровнена.
• Пол и стены, вблизи котла, должны быть отделаны негорючими материалами.
• Дымоход устраивается точно так же, как и для любого твердотопливного котла (обязательно утепление и сбор конденсата).
• Диаметр дымоходной трубы должен совпадать с диаметром отверстия на котле, предназначенного для выхода отработанных газов.
• Обязательно, чтобы в комнате была достаточная вентиляция.

Как и для любого другого котла, нужно позаботиться об установке расширительного бачка и группы безопасности. К отопительным трубам котёл подключается через шаровые краны и фильтры. После подсоединения к подаче и обратке отопления, система заполняется теплоносителем. Систему подвергают опрессовке и пускают в работу.

Если система сделана из пластика, рекомендуется в непосредственной близости у котла использовать на подачу металлическую трубу. Это связано с высокими температурами работы.

Принцип работы

Пеллетная печь, работающая на гранулах, состоит из узлов:

• Корпус.
• Горелка.
• Топка.
• Теплообменник.
• Топливный бункер.
• Вентилятор.
• Дымоход.

Основным элементом конструкции является горелка, контролируемая автоматической системой. Горелки разделяются на 2 вида:

Факельные. Это труба, являющаяся камерой сгорания. В ней, с одной стороны подаются шнеком пеллеты с потоком воздуха, а с другой идет поток пламени.

Реторные. Горелка имеет форму чаши. Снизу, шнеком, подается топливо. Сбоку вдувается вентилятором воздух. Для этого в чаше предусмотрены отверстия. Пламя направленно вертикально вверх.

В конструкцию горелки встроен вентилятор и шнек. Электророзжиг и процесс горения обеспечивается фотодатчиком, элементом накаливания и платой управления.

По команде, шнек передает в камеру сгорания порцию гранул. Согласно программе, включается вентилятор и начинает работать элемент накаливания. Возникает пламя. Как только фотодатчиком фиксируется стабильное горение, блок управления останавливает элемент накаливания. В дальнейшем циклы продолжаются, согласно заданной программе.

Схема пеллетной печи внутри

Изготовляется камера сгорания из стали или чугуна. В печь встроен теплообменник. Он представляет собой трубы, сквозь которые проходит дым и горячие газы, нагревая воду. Из теплообменника выходят патрубки для подключения к отопительной системе.

Рекомендации по изготовлению котла

Первое, что следует сделать – это выбрать конструкцию агрегата. Здесь рекомендации следующие: не усложнять себе работу и подобрать устройство котла с учетом перспективы. Простыми словами, стоит отделить те элементы, что можно изготовить самостоятельно от других, которые придется приобрести. К последним относится горелочное устройство с набором автоматики.

Чтобы подобрать конструкцию с учетом перспективы, нужно сделать ее универсальной. То есть, предлагается изготовить самодельный пеллетный котел по образу обычного твердотопливного агрегата, в котором есть возможность сжигать дрова и уголь. В сущности, теплообменные процессы, происходящие в обоих видах отопителей, идентичны, отличается лишь топливо и способ его сжигания, что показано на рисунке:

Итак, смело принимаем конструкцию традиционного твердотопливного котла с возможностью встраивания вместо загрузочной дверцы горелочного устройства на монтажной пластине. Это даст следующие преимущества:

1. Поскольку изготовление пеллет пока не очень распространено в нашей стране и с топливом возможны перебои, то можно в любой момент снять пеллетную горелку и обогревать жилище с помощью дров или угля.
2. Появится возможность использовать природный газ или солярку, поставив вместо пеллетной горелки газовую или дизельную.

Для топки котла лучше всего взять жаропрочную сталь толщиной 5 мм. Идеальный вариант – сталь, легированная хромом и молибденом (нержавейка), но она достаточно дорога, а для ее сваривания требуются особые навыки. По этой причине пеллетные котлы изготавливают из обычной углеродистой стали Ст20, а для кожуха водяной рубашки подойдет марка Ст3 толщиной 3 мм. Из такого же металла, что и камера сгорания, предпочтительнее взять заготовки для дверец и жаровые трубы для теплообменника. Колосниковую решетку вырезают из стали толщиной 10 мм или просто покупают готовую. Ну и для патрубков дымохода и теплоносителя понадобятся отрезки труб соответствующих диаметров.

Сборка производится посредством сварки, используя чертежи пеллетного котла

Особое внимание следует уделить ужесточению стенок водяной рубашки отрезками стальной полосы или уголка, а также съемной конструкции загрузочной дверцы. По окончании сварные швы нужно обязательно испытать на проницаемость и устранить недостатки

Разновидности пеллетных каминов

Камины пеллетного типа могут иметь разные формы: квадратные и прямоугольные. Делятся по способу размещения: встраиваемые в стену, островные, пристенные. Доступно многообразие цветовых решений, размещения топки, окон, дверцы.

Но все же главным критерием является возможность отопления – выделяются два вида:

• традиционные;
• с водяным контуром.

Традиционный камин на пеллетах позволяет обогревать помещение за счет горячего воздуха, поступающего из воздухообменника, а также способности металла аккумулировать и постепенно отдавать тепло.

А вот конструкция пеллетного камина с водяным контуром, более интересная и сложная. В корпусе расположен змеевик, к нему подключается водопроводная труба, по которой поступает холодная вода.

Печь на пеллетах с водяным контуром

https://youtube.com/watch?v=Rq_eL0zMrZI

Пеллетный камин отопления

Проходя по змеевику, она нагревается и, далее, следует по трубам центрального отопления, обогревая весь дом.

Мощность такой установки гораздо больше, чем традиционной и часто доходит до 30 кВт.

Пеллетный камин с водяным контуром имеет патрубки для подсоединения к водопроводным трубам, а также переходники, чтобы стыки были сделаны максимально герметично.

Такой вариант подойдет для частных домов, которые не имеют газового подключения, для дачных построек. Это хорошая альтернатива электрическим обогревателям, более выгодная, и, к тому же, не так сильно сушит воздух. Еще одним преимуществом пеллетного камина с водяным контуром является то, что такие отопительные системы не нужно согласовывать и регистрировать в газовых службах.

Устройство и принцип работы пеллетных котлов

Чтобы смонтировать самостоятельно подобную твердотопливную установку, нужно будет хорошо потрудиться, а для начала разобраться, как она работает и из чего состоит. Сердцем пеллетного агрегата является горелочное устройство, что выполняет практически все основные функции и связано с контроллером котла, действуя по его командам. Горелки, предназначенные для сжигания пеллет, бывают двух типов:

Разница между ними заключается в следующем. Ретортная пеллетная горелка представляет собой чашу (реторту), наполняемую снизу топливом посредством шнека, а воздух в зону горения подается вентилятором через отверстия, расположенные по бокам чаши. При работе столб пламени направлен вверх, что должна учитывать конструкция котла.Факельное горелочное устройство – это труба, она же – камера сгорания, где с одного торца происходит шнековая подача пеллет, а из другого выходит мощный факел пламени, направленный горизонтально. Это достигается нагнетанием воздуха в камеру с той же стороны, что и топлива.

В дальнейшем мы будем рассматривать работу агрегата с факельной горелкой, поскольку для нашей цели данная конструкция подходит лучше. Итак, камера сгорания в виде трубы находится внутри котла, а наружная часть горелки состоит из корпуса с подающим шнеком и вентилятором для нагнетания воздуха. Для функционирования электрического розжига и поддержания пламени в конструкцию также входит плата управления, фотодатчик и элемент накаливания. В верхней части корпуса находится патрубок топливоподачи.

Процесс происходит так: по команде контроллера шнек подает в камеру небольшое количество пеллет и останавливается. Включается элемент накаливания и одновременно с ним вентилятор, вызывая возгорание топлива. Появление устойчивого пламени фиксирует фотодатчик, и извещает об этом блок управления, а тот выключает элемент накаливания. Дальше начинается работа в обычном режиме, шнековый конвейер возобновляет подачу, а вентилятор нагнетает требуемое количество воздуха. По команде того же контроллера в горелку через патрубок насыпаются пеллеты, перемещаемые туда из загрузочного бункера внешним шнековым конвейером.

Теперь стоит рассмотреть устройство пеллетного котла в целом. Конструкция корпуса агрегата типична для всех твердотопливных установок, она представляет собой внутреннюю камеру из стали либо чугуна, заключенную во внешний кожух, заполненный водой, — водяную рубашку. Для отбора теплоты у дымовых газов конструкцией может быть предусмотрено 2 типа теплообменников:

В водотрубном теплообменнике теплоноситель протекает через трубы, омываемые продуктами горения и передающие ему свое тепло. Но такое устройство нечасто встречается в твердотопливных котлах, обычно в них все наоборот: дымовые газы проходят сквозь трубы, отдавая энергию горения водяной рубашке, это и есть жаротрубный теплообменник. Чтобы работа котла была эффективной, теплообменник делается двух – или трехходовым. Это значит, что дымовые газы, проходя по жаровым трубам, дважды или трижды меняют свое направление на противоположное, делая 2 или 3 хода. Это позволяет отдать им максимум тепла водяной рубашке, а на выходе в дымоход получить температуру не более 150 ºС.

Рабочий процесс происходит так: горелка сжигает топливо и нагревает стенки камеры, а те прогревают теплоноситель. В свою очередь, продукты горения под воздействием естественной тяги и работы вентилятора проходят сквозь жаровые трубы, также отдавая теплоту водяной рубашке, и выбрасываются в дымоход. Интенсивность горения управляется контроллером по сигналу датчика температуры, погруженного в теплоноситель на выходе из агрегата. В том и заключается принцип работы пеллетных котлов, чтобы автоматически регулировать процесс сжигания и по необходимости увеличивать или уменьшать подачу топлива и воздуха в горелку.

Запуск и уход за котлом

Сравнение затрат на отопление

Запуск оборудования можно производить только после установки пеллетного котла и подсоединения к нему соответствующих труб отопительной системы. После того как упомянутые задачи будут выполнены, включите подачу холодной воды в систему обогрева.

Понаблюдайте за работой котла. При наличии любого рода нехарактерных признаков выключите оборудование и откажитесь от его использования до устранения неполадок.

Понаблюдайте за работой котла

Самодельные пеллетные котлы, равно как и любые другие отопительные агрегаты, нуждаются в соответствующем уходе.

Каждые 2-3 недели очищайте зольник от отходов. Каждые 2-4 недели прочищайте дымоотводящий канал. На это у вас не уйдет много времени, зато игнорирование такого простого обслуживания приведет к существенному уменьшению эффективности котла и сделает оборудование потенциально небезопасным.

При желании к пеллетному котлу можно подключить дополнительные средства автоматизации. Это сделает эксплуатацию оборудования более удобной – вы попросту сможете забыть о необходимости дозагрузки топлива и прочих сопутствующих мероприятиях на какое-то время.

Современные средства автоматизации позволяют даже налаживать удаленное управление отопительным агрегатом, что также очень удобно.

И это не единственные возможные дополнения. Как вам, к примеру, системы самоочистки для котлов? Обязательно изучите доступные модификации и при желании купите такие дополнения для своего котла.

Котел с бункером для пеллет

Собрать же простой пеллетный котел можно своими руками, следуя полученной ранее инструкции.

Видео — Принцип работы пеллетного котла

Неповторимый запах натурального дерева, чистое и оформленное помещение в современном стиле – именно так может выглядеть котельная в доме, если правильно подойти к выбору оборудования. Новаторским теплогенерирующим оборудованием, которое позволит создать описанные условия в помещении, является пеллетный котёл или автоматическая пеллетная горелка, работающие на специальных топливных гранулах, которые созданы из отходов агропромышленного или деревообрабатывающего производства.

Если ещё несколько лет назад пеллетные установки использовались только в 20% домов в Европе, то на данный момент цифра возросла до 70%. Использование котлов и горелок, работающих на гранулах, — наиболее выгодный вариант для отопления жилого помещения с экологической и экономической точки зрения. Сегодня мы поговорим о принципах работы оборудования, о его достоинствах и недостатках, а также рассмотрим схему изготовления пеллетной горелки своими руками.

Можно ли топить пеллетами обычную печь?

Ранее упоминалось, что пеллеты крайне активно входят в повседневную жизнь, однако требуется специальная система печи и горелки для обеспечения нормального пламени и равномерного процесса теплоотдачи.

Несмотря на целый ряд ограничений, пеллеты можно без особого труда сжигать и в обычной печи, однако нередко теряются преимущества топлива в таком формате использования.

Главными положительными особенностями материала являются:

• Долгий срок горения;
• Малое выделение дыма и токсических веществ;
• Высокое количество тепловой энергии;
• Равномерность прогорания.

Если вы планируете сжигание пеллетов в стандартной печи без ее существенной модернизации, то они будут попросту гореть как обычные дрова. Из-за их высокой стоимости такой формат использования становится не выгодным.

Чаще всего требуются незначительные доработки согласно проверенным схемам. Все они отличаются друг от друга своей сложностью, стоимостью выполнения и необходимостью в дополнительном оборудовании. Несмотря на все сложности, уже в первые часы после модернизации вы сможете забыть о тех трудностях, что преследовали вас ранее.

Особенности и преимущества

Камины, работающие на пеллетах, отличаются от других конструкций высокой эффективностью и практичностью.

Существует достаточно много разновидностей подобных систем, среди которых можно выделить пеллетную печь-термал.

К преимуществам пеллетных котлов можно отнести несколько характеристик:

1. Компактный размер каркаса. Камины такого типа прекрасно впишутся как в небольшую кухню, так и просторную гостиную.
2. Автоматизация работы. Практически все операции отопления и горения выполняются без участия человека (подача топлива, регулировка горения и т.д.).
3. Высокий уровень безопасности.
4. Современные пеллетные камины характеризуются высоким коэффициентом полезного действия, который в некоторых случаях может достигать 80%. Существуют системы длительного горения, позволяющие снизить частоту пополнения топливной камеры.
5. Многофункциональность. Конструкции дополняются удобными пультами управления, что позволяет осуществлять регулировку на расстоянии.
6. Длительный срок службы (до 15 лет).

Хотя пеллетные камины и являются очень практичными, но все-таки они имеют несколько значительных недостатков:

1. Цена на механизмы значительно выше, чем на их традиционные аналоги.
2. Ограничение в использовании топлива. Камины такого типа работают только от электрической сети или на древесных пеллетах.
3. Короткий период сохранения тепла. Камины охлаждаются практически сразу, после того как удален источник горения, так как металл не способен удерживать температуру, так как камень, например.
4. Возможность возникновения неприятного шума во время вращения чаши золоудалителя.

Следует отметить, что эксплуатировать пеллетные камины рекомендовано только с газоходами, выполненными из металла, а не из кирпича.

Преимущества аквакамина

1. Возможность установить в любом помещении.
2. Возможность совместить систему аквакамина с другими источниками отопления в доме, причём для этого даже не потребуется получать разрешения.
3. Недорогой вид топлива с удобной системой подачи, позволяющей регулировать мощность работы камина.
4. Устройство предусматривает сохранение тепла дымохода, что позволяет экономить энергию.
5. Камин оборудован топкой закрытого типа, благодаря чему удаётся увеличить его КПД, избежать высушивания воздуха в отапливаемой комнате и полностью исключить возможность проникновения угарного газа. Кроме того, можно не опасаться пожара из-за искр или вылетающих угольков.
6. Стенки устройства не перегреваются, так что риск случайного ожога исключён.
7. Для отвода дыма из такого камина можно использовать самый простой дымоход, так как топка оборудована специальным нагнетателем воздуха, который улучшает тягу.
8. Простота монтажа. Установка камина обычно не вызывает сложностей, так как все необходимые детали идут в комплекте и сопровождаются подробной инструкцией.
9. Привлекательный внешний вид. Пеллетный камин впишется в любой интерьер благодаря разным видам облицовки, а живые языки пламени в очаге создадут ощущение уюта.

Как сделать гранулятор для производства топливных пеллет своими руками

Для того чтобы делать пеллеты самостоятельно, нужно собрать специальную машину. С виду, да и технически, она чем-то напоминает мощную мясорубку. То есть опилки засыпают в бункер, затем мощный бур их сдавливает под большим давлением и на выходе получаются гранулы. Впоследствии их сушат и упаковывают в мешки или другую тару. Никаких дополнительных материалов и ингредиентов для производства пеллетов не используется, здесь необходимо лишь давление и влага, необходимые связывающие вещества уже есть в древесине. Материалы и инструменты для сборки гранулятора:

— мощный двигатель; — редуктор (используется цепная передача); — матрица; — червячные колеса; — два цилиндра (делается из труб); — уголок для создания рамы; — болгарка; — сварка; — дрель и прочий инструмент.
