Какой теплый пол лучше для гаража и как сделать своими руками. Устанавливаем теплый пол в гараже

Оборудование водяного пола

Водяной теплый пол, как и электрический, создают на основе черновой стяжки. Если пол уже есть, то снимают его верхний слой, убирают мусор и выравнивают поверхность. Для пола данного типа выполняют следующие работы:

Установка гидроизоляционного слоя из рулонного материала. Предпочтителен рубероид с промазкой швов битумной мастикой, но можно заменить плотной пленкой.
Организация теплоизоляции. Так как нагрузка на пол высокая, то берут тонкие материалы. Используют фольгирующий слой, укладывая его глянцевой стороной наверх, чтобы тепло от труб возвращалось в помещение, а не уходило вниз.
На пластиковых подпорках ставят обрешетку для укрепления и профилактики растрескивания стяжки. Оптимальная высота – 3-4 сантиметра над уровнем изоляции.
Хомутами подвязываются трубы. Возможна их разводка по схеме «улитка» или «змейка», можно сделать 1 или 2 контура.
Подключение к котлу, установка насоса при необходимости. Заполнение системы водой и тестовый запуск.

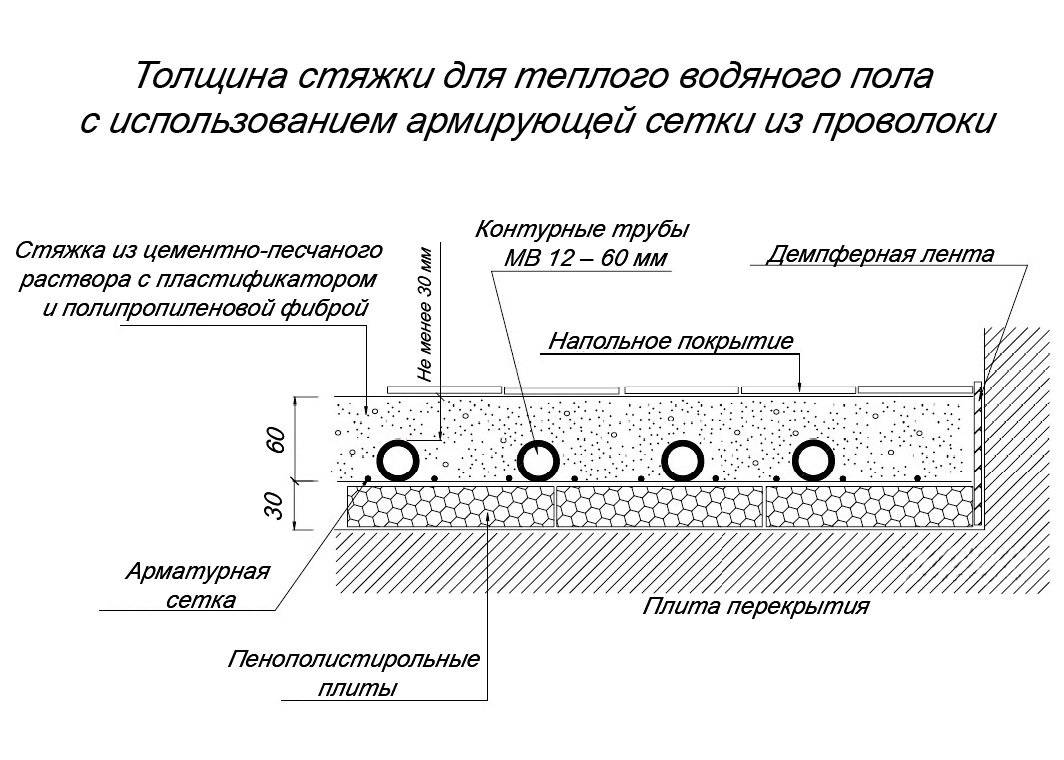

Заливка стяжки слоем от 5 сантиметров. Рекомендованная толщина – 10-12 сантиметров.
Создание чистового пола.

При разводке труб минимальное расстояние от стен – 20 сантиметров. Не стоит заводить их под шкафы и стеллажи. До начала работ делают чертеж будущей системы.

Инструкция по изготовлению пола

Перед тем как самостоятельно сделать тёплый пол в гараже, необходимо составить план раскладывания труб или электрокабеля. Для этого рисуется план пола гаража с размерами, на котором отмечаются точки входа и выхода трубы контура отопления или электрическая точка подключения. После чего изображается путь будущей трассы нагревательного элемента.

Подготовительные операции для любого типа пола одинаковы. В первую очередь нужно удалить напольное покрытие и в случае необходимости демонтировать старую стяжку. Если черновая стяжка ровная, то можно будет переходить к следующему этапу. Если нет — понадобится выполнить дополнительную стяжку.

Этапы операций

Как только черновой пол станет ровным, монолитным и готовым выдерживать высокую нагрузку, приступают к непосредственному монтированию системы подогрева. Этапы выполнения идентичны для любого вида подогрева. Суть их сводится к изолированию системы от проникновения грунтовых вод и обеспечение теплоизоляции для предотвращения отбора тепла черновой стяжкой.

При монтировании системы теплого пола необходимо придерживаться строгой последовательности

При сборке пола придерживаются следующей последовательности:

На очищенную стяжку укладывается полиэтиленовая плёнка толщиной до 0,5 мм для гидроизоляции, а сверху на неё — теплоизоляционный материал. Он должен быть довольно плотным во избежание прогибов. В качестве такого материала применяют полистирол или пеноплекс толщиной не менее пяти сантиметров и плотностью более 35 кг/м³.
На стенки по периметру гаража, немного заходя под утеплитель, наклеивается демпферная лента. Её назначение — компенсировать расширения бетонной стяжки. Обычно используется лента из вспененного полиэтилена высотой двадцать сантиметров.
На теплоизоляцию укладывается алюминиевая фольга служащая отражателем, а на неё сверху — арматурная сетка.
По сетке раскладываются шланги или кабель, которые фиксируются к ней стяжками и после подключаются к термостату. В случае водяного пола — к системе подачи и слива воды.
Система включается и проверяется на работоспособность.
После успешного прохождения испытания весь пол заливается бетонной стяжкой. Её толщина должна быть не менее пяти сантиметров от верха трубы или кабеля.
Снова проверяется работоспособность конструкции, укладывается чистовое покрытие.

Очень важно перед укладкой теплого пола иметь план помещения

Нюансы выполнения

Если при конструировании пола осуществляется врезка труб в систему радиаторного отопления, то следует понимать, что для пола температура в ней слишком высока. Поэтому понадобится установка смесительного узла, в котором будет происходить смешение нагретой воды и прошедшей через контур.

Для отдельного водяного контура следует установить распределительный шкаф, в котором разместятся циркуляционный насос, смесительная и коллекторная группа. Если площадь гаража превышает пятнадцать квадратов, то трубы укладывают спиралью, что обеспечивает равномерный нагрев.

После заливки чистовой стяжки должна пройти как минимум неделя, перед тем как включается нагрев. Если в течение суток температура пола держится, то можно считать задачу выполненной.

Электрический теплый пол в гараже

В этом варианте теплого пола источником тепла служит так называемый резистивный элемент — проводник с высоким электрическим сопротивлением, который при пропускании через него электротока разогревается. Нагреватель может иметь одно из двух исполнений: кабель и инфракрасная пленка.

Кабель

Нагревательный кабель бывает двух видов:

Нерегулируемый. Самый простой и дешевый вариант. Представляет собой, грубо говоря, просто длинную проволоку. Если на каком-то ее участке теплоотдача будет затруднена, например, над кабелем окажется предмет мебели или колесо автомобиля,, элемент перегреется и сгорит.
Саморегулирующийся. Такой кабель стоит дороже, зато перегрев ему не страшен. В роли резистивного элемента выступает полимерная матрица с полупроводниковыми свойствами, по обе стороны от которой находятся токопроводящие шины. Электрическое сопротивление матрицы зависит от температуры. Если какой-то ее участок перегревается, матрица в этом месте просто перестает пропускать электроток, отключая таким образом данный сегмент. Основная же часть кабеля остается работоспособной.

Двойное армирование утепленного пола в гараже

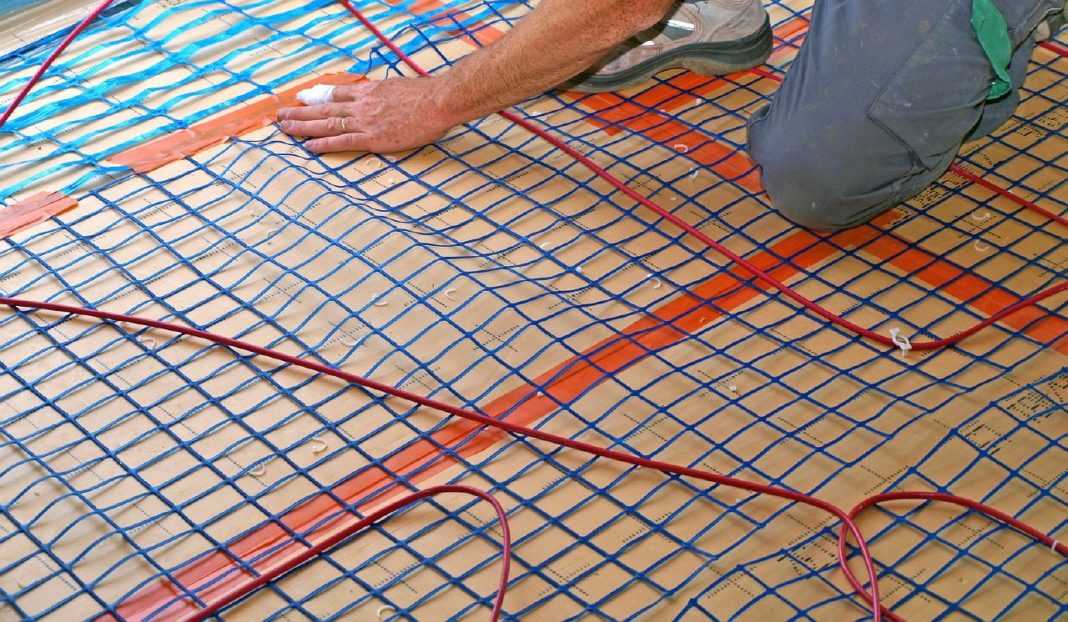

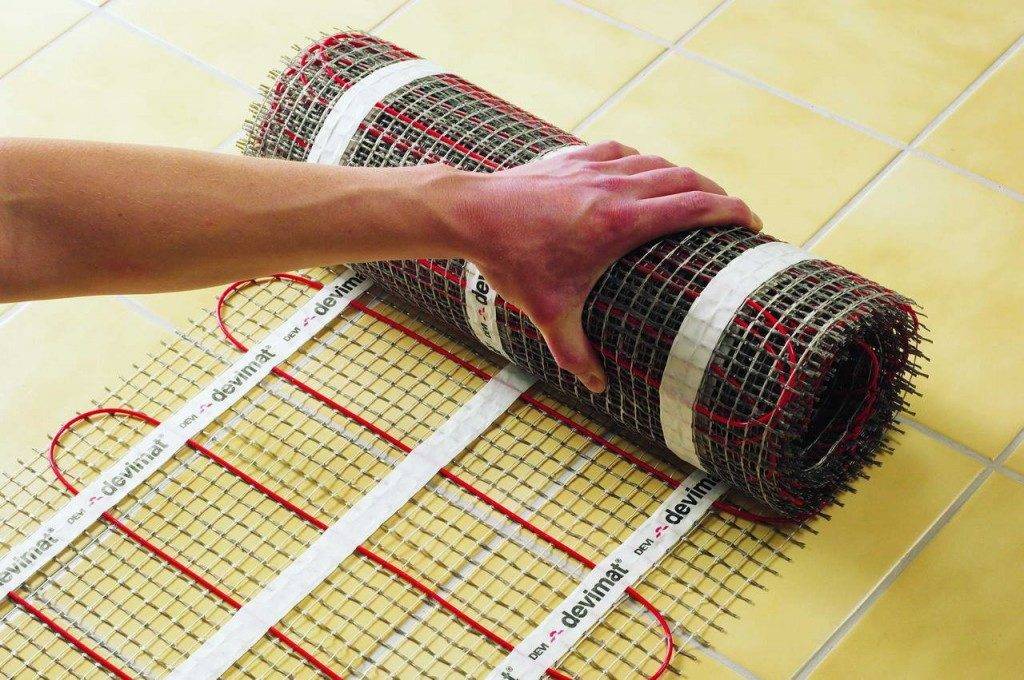

Проще всего монтировать нагревательный кабель, поставляемый в виде так называемых кабельных матов. Каждый такой мат представляет собой свернутую в рулон сетку из стекловолокна или подобного материала.

Нагревательный кабель уже уложен на нее в виде змейки с соответствующим его мощности шагом и закреплен. Остается только развернуть несколько таких рулонов на полу и соединить их в один контур.

Инфракрасная пленка

Очень тонкое изделие, состоящее из двух слоев полимерной пленки, между которыми имеются дорожки из углеродной пасты.

Особенностью этого вещества является то, что даже при относительно небольшом нагреве значительную часть тепловой энергии оно отдает в виде инфракрасного излучения. ИК-пленка гораздо тоньше нагревательного кабеля и обеспечивает более равномерный нагрев.

Инфракрасная пленка

Электрический теплый пол удобнее водяного, но смущает дороговизна электроэнергии.

Укладка водяного тёплого пола

Существует несколько способов устройства водяного ТП. Для того чтобы минимизировать теплопотери, при строительстве гаража желательно возводить УШП (утепленную шведскую плиту). Пирог следующий:

50-10 см утрамбованного песка;
10-15 см щебня или гравия;
утеплитель (пенопласт толщиной 5-10 см, в зависимости от климатических условий региона);
гидроизоляция (полиэтиленовая пленка, рубероид, специальные мембраны);
металлическая сетка из арматуры;
бетон.

Но водяной тёплый пол можно уложить на любые, уже имеющиеся поверхности. Работа над его устройством начинается с проектирования: расчёта тепловой мощности и длины контура, выбора материалов и контролирующей автоматики.

Расчёт

Основополагающий фактор расчёта – схема укладки труб. Наиболее важные показатели – шаг между петлями и их длина. Чем меньше расстояние между соседними трубами, тем выше тепловая эффективность ТП.

Для выполнения расчёта водяного ТП используют специальные калькуляторы и формулы. Для того чтобы не привлекать специалистов и не загружать голову информацией о специфике выполнения теплотехнических калькуляций, можно воспользоваться усреднёнными показателями, на основании которых были смонтированы тёплые водяные полы во многих гаражах. Причем владельцы довольны полученным результатом.

Оптимальное сечение металлопластиковой трубы – 16 мм.
Рекомендуемая длина контура для отопления гаража площадью 60 м 2 – 70-80 м. Не следует превышать указанную длину трубы в одном контуре.
У стен и ворот петли укладывают с меньшим шагом, чем в середине помещения.
Подающий трубопровод укладывают ближе к наружным стенам.
Мощность циркуляционного насоса – не менее 2 л/с.

Необходимые инструменты и материалы

В выборе материалов можно ориентироваться на стандартные комплекты водяного пола с автоматическим регулированием температуры, предлагаемые производителями для неотапливаемых нижних помещений площадью 60-80 м 2 .

При спиральной схеме укладки с шагом между трубами, равном 15-20 см, температуре теплоносителя 30°С и толщине стяжки в 3 см (для гаража требуется 7 см) расчётная температура поверхности пола – 24-26°С.

Материалы	Количество
Труба металлопластиковая Valtec	400 м
Пластификатор «Силар»	80 л
Лента «Энергофлекс»	60 м
Маты теплоизоляционные «Энергофлекс Супер ТП — 25/1,0-5»	60-80 м 2
Трёхходовой смесительный клапан MIX 03 ¾”	1
Циркуляционный насос	1
Термостат регулирующий накладной EM 548	1
Фитинги для монтажа пластиковых труб
Воздухоотводчик автоматический VT 502 1/2”	2
Сервомотор для смесительного клапана NR 230	1

Определяются со схемой укладки труб. Оптимальны два варианта:

Подготовительные работы

Монтаж системы ТП начинается с выравнивания поверхности:

Если есть напольное покрытие, его вскрывают, используя перфоратор и другие необходимые инструменты.
Тщательно очищают образовавшуюся плоскость от строительного мусора и пыли.
Делают замеры лазерным уровнем и убеждаются в том, что нет перепадов высот более 5 мм. При необходимости, заливают слой самовыравнивающейся стяжки.
Вдоль стен помещения укладывают демпферную ленту. Она должна выступать над расчётным уровнем готового ТП на 20-30 мм.
Укладывают теплоизолятор. Оптимальный выбор – «Пеноплекс» толщиной 5 мм. Также используют пенопласт плотностью не менее 25 кг/м 3 и ЭППС толщиной 3 см с разметкой под укладку труб водяного ТП.
Настилают армированную сетку с ячеей 10х10 см.

Пошаговая инструкция по монтажу

Шаг 1. Согласно ранее составленной схеме, на теплоизоляционном материале делают разметку местоположения труб.

Шаг 2. Укладывают трубы, изгибая их и ориентируясь на разметку. Фиксируют с помощью гарпун-скоб через каждые 30-40 см, а на изгибах – через 10-15 см.

На этом этапе желательно иметь помощника. Также рекомендуется купить специальное приспособление для размотки труб, или сделать его самостоятельно из подручных материалов. Укладку петель начинают с наиболее отдаленных от коллектора зон:

снимают с бухты 10-15 м трубы;
устанавливают на один конец теплоизоляционную трубку и фитинг для подключения к коллектору;
формируют контур ТП;
возвращают второй конец трубы к коллектору и устанавливают соответствующий фитинг.

Шаг 3. Устанавливают коллекторный шкаф.

Шаг 4. На трубы, ведущие ко входу и выходу из коллектора, надевают гофру.

Шаг 5. Подключат автоматику.

Шаг 6. Проводят гидравлические испытания, опрессовку системы при давлении 1.5 от рабочего, но не менее 0.3 МПа.

Шаг 7. Готовят цементно-песчаный раствор и заливают стяжку по маякам.

Технология монтажа теплого электрического пола

Как сделать электрический теплый пол в гараже? Рассмотрим основные рабочие этапы.

Подготовка основания

Сначала необходимо изучить правила безопасности. После этого проводятся определенные мероприятия. Как правило, пол в гараже земляной, поэтому его предварительно необходимо утеплить, чтобы минимизировать тепловые потери.

Теплоизоляция

Если этим условием пренебречь, то потеря тепловой энергии достигнет тридцати процентов.

Для начала на грунтовом основании устраивается гравийная подушка, высота которой достигает двадцати пяти сантиметров. Гравий разравнивается и тщательно трамбуется. После этого по такому же принципу устраивается семисантиметровая подушка из песка. Сверху устраивается стяжка из бетонной смеси, которая заливается по арматурному каркасу.

Следующий этап – укладка теплоизоляционного материала. Он может быть разным, но в случае с гаражным полом специалисты рекомендуют использовать полистирольные листы либо пеноплекс. Толщина слоя может варьироваться от четырех до девяти сантиметров, и зависит это от климатических условий вашего района.

Верх теплоизоляционного слоя укрывается полиэтиленом. Заключительный шаг – заливка песчано-цементной стяжки. Поверхность ее должна получиться ровной, без резких перепадов по высоте. Устройство теплоизоляционного слоя закончено.

Монтаж нагревательных элементов

В этом случае соблюдается следующий алгоритм действий:

размечаем места установки стеллажей и верстака для хранения запчастей и инструментов,
от всех стен откладываем по 4 – 9 см,
в месте установки терморегулятора делаем отметку, от нее вертикально проводим линию к поверхности пола. Как правило, устройство монтируется на тридцатисантиметровой высоте,
по разметке штробим стену, устраиваем выемку под корпус терморегулятора,
фиксируем коробку, подводим силовой кабель,
на полу устраиваем сеточку из металлических прутьев,
определяемся, с каким шагом будет выполняться укладка кабеля. Можно воспользоваться формулой: Шаг = (100 * П) / Д (см), в которой «П» — площадь обогреваемого пола, «Д» — длина электрокабеля,
провод выкладывается «змейкой»,
не рекомендуется сгибать кабель под острым углом или повреждать его,
уложенный кабель фиксируется стяжками из пластикового материала.

Подключение

Охлажденный провод подводится к монтажной коробке, при этом муфта должна размещаться на полу.

От терморегуляторной коробки прокладывается гофрированная труба, диаметр которой около 1.7 см. ее подводят к месту обогрева на расстояние, не ниже 45 см, и лучше это сделать ближе к центру, среди образованных кабелем витков. Резкие изгибы на трубке не допускаются.

Один конец трубки заматывается изолентой и закрывается заглушкой, чтобы создать защиту от проникновения внутрь раствора.

Монтаж электрического теплого пола в гараже

Температурный датчик заводится в трубу почти полностью. Штроба замазывается штукатурным раствором.

Система подключается к источнику электрической энергии. Если ваших знаний для этого недостаточно, пригласите специалиста.

Заливка стяжки

Остается выполнить заливку стяжки теплого пола в гараже. Рекомендуется устроить равномерный слой толщиной не менее 50 мм. Для этого используем раствор, три части которого составляет песок, и одну – цементный материал. Для улучшения пластичности в смесь добавляются пластификаторы и фиброволокна. При желании готовую сухую смесь можно приобрести в магазине строительных материалов. Останется только заливать воду и замешивать раствор.

Как только стяжка высохнет, можно укладывать облицовочную плитку.

Плюсы и минусы теплого пола в гараже

Организация теплого пола в гараже обеспечивает немало преимуществ:

создание оптимальных условий для содержания автомобилей, хранения инструментов, материалов;
комфорт пользователей независимо от длительности пребывания в гараже;
возможность установки системы своими руками;
низкие энергозатраты при наличии другого источника тепла или качественного утепления строения.

Основной недостаток теплого пола – затраты на работу системы. Если его можно подключить к горячему водоснабжению, то такой проблемы нет.

Еще один возможный недостаток – риск промерзания ворот. Такое происходит из-за образования конденсата на них в результате разницы температур внутри гаража и снаружи. Ситуация усугубляется тающим и стекающим с машины снегом. Проблему можно решить организацией небольшого уклона к воротам и дренажа.

Остальные минусы связаны непосредственно с установкой теплого пола:

расходы на материалы;
может потребоваться демонтаж старого покрытия;
важно правильно рассчитать толщину теплого пола в гараже, чтобы поверхность достаточно прогревалась, но не проседала под тяжестью автомобиля.

Замечание! В тепле коррозия развивается еще активнее

Чтобы этого не произошло, важно обеспечить хорошую вентиляцию в гараже

Что такое тёплый пол

Тёплый пол (ТП) – одна из разновидностей отопительных систем, обеспечивающая прогрев нижнего перекрытия с последующей теплоотдачей обогреваемому пространству. Требует правильного устройства основания/плиты, утепления, гидроизоляции.

Система «тёплый пол» была задумана как альтернатива радиаторному отоплению, работающему по принципу теплового излучения и конвекции. Причём соотношение первого и второго фактора находится в пределах 80/20%. Но практика показала, что ТП на больших площадях рациональнее использовать как резервное отопление.

Причина в том, что для инициации процесса теплоотдачи в обогреваемое пространство тёплый пол сначала должен прогреть бетонную стяжку. На больших площадях это длительный процесс. Поэтому ТП эффективен только при постоянной длительной работе, без периодов включения-выключения.

К настоящему времени разработаны два вида тёплых полов, отличающихся конструкцией, технологией монтажа, перечнем используемых материалов и техническими характеристиками.

Водяной

Представляет собой контур с теплоносителем, подключённый к централизованной системе отопления здания. В автономных системах источником тепла выступает котел: газовый, электрический или твердотопливный. Разработаны несколько способов устройства водяного ТП, но все они работают по одному и тому же принципу:

теплоноситель нагревает трубы;
осуществляется передача тепла стяжке и напольному покрытию, и далее – воздуху в обогреваемом помещении.

Различают два вида водяного ТП:

В первом варианте трубы находятся в слое бетонной стяжки. Во втором – они уложены в пенополистирольных плитах со специальными углублениями или в коробах из деревянных досок. Но и эти конструкции также заливаются слоем бетонной стяжки.

Электрический

Электрический ТП лишён недостатков водяного: трудоёмкого и длительного монтажа. У него есть всего один «минус» – расходы на оплату электроэнергии. Главное преимущество заключается в отсутствии риска протечек воды и затопления соседей снизу.

Электрический ТП представляет собой гибкий мат, на котором смонтирован контур отопления, имеются выходы для присоединения к узлу управления и аналогичным элементам системы. Разработаны два вида этого оборудования:

Кабельный. Основной элемент такой конструкции – электрический кабель, который может быть одножильным, двужильным и саморегулирующимся.
Инфракрасный. В качестве источника тепла здесь выступает излучатель, гибкий или карбоновый стержневой, генерирующий волны в инфракрасном диапазоне.

Монтаж теплых полов

Может быть интересно

Система водяного отопления полов представляет собой спиралевидную конструкцию металлопластиковых труб, утопленных в стяжке. Если гараж пристроен к дому, то проводится врезка конструкции в центральную систему отопления. Если гараж стоит автономно, то необходимо предусмотреть подключение к котлу.

Подготовка

Первоначально продумывается схема подключения отопительной конструкции пола к системе отопления дома, выбирается место для установки распределительного узла. После того необходимо измерить площадь гаража для расчета длины труб и выбора водяного насоса подходящей мощности.

Распределительный узел, который прячут в распределительный шкаф, представлен насосом, смесительным узлом и коллекторной группой. Можно приобрести готовый проверенный на заводе распределительный шкаф, подключить его к системе центрального отопления и подключить к нему теплый пол через коллекторную группу.

Также необходимо подготовить подушку для металлопластиковой конструкции водяного утеплителя пола. Необходимо провести теплоизоляцию, так как грунт забирает много тепла. Для этого делает черновую стяжку бетоном, она не должна иметь перепадов по высоте больше 0,5 диаметра трубки для предотвращения появления воздушных пробок в ней. После застывания стяжки ее выкладывают специальным теплоизоляционным материалом с выступами на верхнем слое.

Выступы располагаются в шахматном порядке и между ними выкладываются трубы. Если применяется пеноплекс в качестве теплоизоляции толщиной до 5 см в зависимости от минусовой температуры на улице, тогда поверх него для фиксации труб кладется монтажная сетка. Вдоль стен помещения проклеивается демпферная лента для компенсации расширения напольного покрытия под воздействием тепла.

Монтаж и испытание системы

При монтаже трубы укладывают спиралью для обогрева большой площади или змейкой, то есть параллельно друг другу. Поврежденные трубы требуют своевременной замены. После соединения труб в единую систему, водяной пол необходимо испытать. Для этого в насосе устанавливается высокое давление, и систему не трогают 24 часа.

По истечении одного дня необходимо убедиться, что давление выровнялось не ниже рабочего и на полу не образовалось никаких следов давления системы, он ровный. После двух дней работы системы необходимо убедиться, что она держит рабочую температуру. Дале проводится стяжка полов.

Теплый пол в гараже с ямой

Стяжка

При стяжке температура труб должна соответствовать температуре помещения, и система должна быть под рабочим давлением

Обратите внимание, какая температура для проведения стяжки указана на пакете и старайтесь ее придерживаться

Слой стяжки зависит от нескольких факторов:

вес автомобиля;
осуществление ремонтных работ;
толщина слоя теплоизоляции.

Толщина слоя стяжки варьирует до десяти см. Эксплуатируют теплый пол после полного застывания стяжки. Хорошо просохнет стяжка за три недели. Сверху на бетонную стяжку укладывают керамическую плитку.

Виды теплого пола для гаража

Схема подключения системы водяного теплого пола

Во избежание промерзания механизмов автомобиля, можно обустроить пол в гараже с отоплением. Это позволит забыть о проблемах запуска авто даже в самые суровые морозы. Если гараж используется круглый год для починки машины или других целей, монтаж теплого пола просто необходим, ведь с его помощью можно существенно сэкономить на отоплении помещения.

Теплый пол для гаража с подвалом может быть двух видов:

Водяной. Это замкнутая система, для ее сооружения чаще всего применяются металлопластиковые трубы. Такой пол замуровывают в стяжку. Для отопления помещения в данном случае используют котел;
Электрический. Конструкция также закрывается стяжкой. По системе монтажа пол такого типа может быть кабельный и пленочным. А принцип обогрева бывает инфракрасным или конвекционным.

Во время монтажа теплого пола своими руками, необходимо строго соблюдать инструкции производителя. Рассмотрим, какими преимуществами и недостатками обладает водяной и электрический теплый пол. Предлагаем посмотреть видео на эту тему.

Водяной пол

Если необходимо выбрать, какой вид теплого пола лучше всего подойдет для гаража с подвалом, необходимо рассмотреть достоинства и недостатки каждого из них.

К преимуществам водяного пола относят:

возможность сэкономить на электричестве;
равномерный прогрев всей поверхности пола.

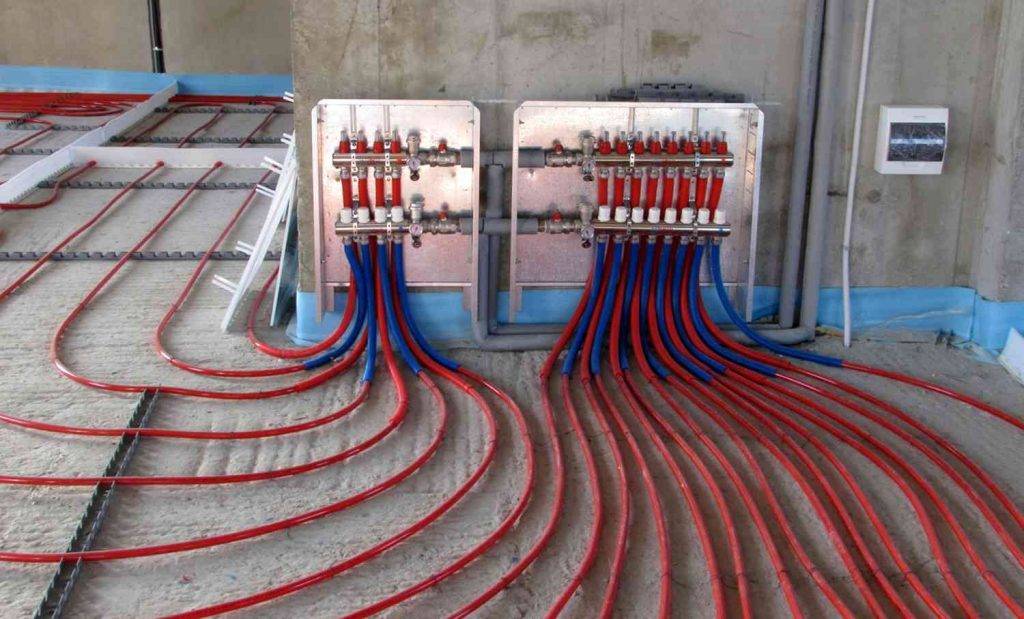

Пример укладки водяного пола перед заливкой стяжки

Недостатками этого пола являются:

Сложность монтажных работ;
После обустройства пола возможна протечка труб, обнаружить которую весьма непросто. Нужно будет демонтировать пол;
Если помещение отдельно стоящее, требуется подвод коммуникаций.

Чтобы подвести коммуникации и сделать водяной теплый пол, необходима покупка котла и циркулярного насоса. Также для исправной работы, нужно регулярно обслуживать систему. Таким образом, такой вид отопления пола в гараже является затратным. Посмотрев видео материал, можно узнать больше о монтаже теплого пола.

Электрические теплые полы

Конструкция и монтаж такого типа проще, чем при обустройстве водяного пола. При этом расход электроэнергии для отопления пола существенно возрастает. Преимуществами таких конструкций являются:

нет необходимости подвода коммуникаций (кроме электроэнергии);
вся система состоит из нагревательной конструкции (например, кабеля) и терморегулятора;
обслуживать систему не надо.

К недостаткам можно отнести затраты на электричество, снизить которые можно с помощью теплоизоляционного слоя.

При монтаже инфракрасного пола специалисты рекомендуют располагать его локально. Нельзя оборудовать всю площадь помещения инфракрасной пленочной системой, поскольку на отдельные ее участки будет приходиться серьезная нагрузка. Поэтому можно сделать подогреваемыми несколько участков, например, под машиной и по обе стороны от нее. Подробнее с этим можно ознакомиться на видео.

Пример укладки электрического пола в гараже

Весь процесс укладки электрического теплого пола своими руками представляет собой следующую последовательность работ:

Изоляция гаража и подвала от проникновения грунтовых вод. Это можно осуществить при помощи бетонной стяжки;
Укладка слоя теплоизоляции;
Монтаж электрического теплого пола, изоляция всех контактов и установка температурного датчика;
Укладка гидроизоляции, тестирование системы отопления пола;
После успешного тестирования производят заливку стяжки. Ее толщина должна быть меньше чем обычного пола без электрической системы.

В целом уложить электрический теплый пол достаточно просто, все работы можно выполнить своими руками. Представленный видео материал наглядный образом демонстрирует, как это можно сделать.
