Чем отличаются системы отопления закрытого и открытого типа

Какую замкнутую систему выбрать для частного дома

При выборе конструкции надо ориентироваться не только на свои предпочтения, но и на особенности здания. Тогда отопление будет работать максимально эффективно.

• Для небольшого дома с площадью каждого этажа 80–100 кв. м подойдет однотрубная конструкция. Она быстро устанавливается и требует минимум затрат.
• Для крупного здания с маленькими комнатами оптимальна тупиковая схема, «ветки» которой можно расположить в любом направлении. Ее рекомендуется выбирать для домов, которые планируется модернизировать. Достаточно будет кинуть дополнительную «ветвь» в пристройку или новую комнату.
• Петля Тихельмана подходит для помещений с минимумом углов и дверей. Этот вариант плохо вписывается в старые постройки со сложной планировкой.
• При разнозначной возможности установки тупиковой или попутной системы выбирайте попутную, поскольку она практически не требует регулировки.
• Лучевая теплосистема особенно рекомендуется для помещений с большим числом радиаторов. Отопители будут одновременно нагреваться и иметь одинаковую температуру.
• Замкнутые контуры можно комбинировать между собой. Например, на первом этаже, где много дверей и перегородок, установить встречную петлевую конструкцию, а на втором, более свободном – кольцо Тихельмана.
• Вертикальные конструкции устанавливают в домах выше одного этажа. Для теплокоммуникаций с верхней разводкой нужен чердак, который придется утеплять. Нижняя подача удобна для строящихся объектов – можно отапливать отстроенные нижние этажи, пока верх здания не готов.

При выборе схемы надо отталкиваться от параметров конкретного строения. Поэтому в этом вопросе положитесь на мнение специалиста, составляющего проект. Только, имея опыт, можно подобрать конструкцию, которая будет равномерно прогревать все комнаты и работать без сбоев.

Закрытая и открытая система отопления: что лучше

Закрытую систему отопления можно устанавливать как в большие дома, так и в маленькие Каждый человек старается сделать свое проживание в доме максимально комфортным. Огромную роль в этом вопросе играет отопление

Ведь очень важно, чтобы заходя с улицы в дом, вы чувствовали желание в нем остаться. Однако на данный момент развелось такое количество различных вариантов отопления, что выбрать среди них очень тяжело

Сегодня мы обсудим плюсы и минусы открытой и закрытой систем и выясним, какая из них лучше.

Чтобы понять, какая из систем лучше, нужно первым делом узнать, как они работают. Это базовая информация для принятия правильного решения.

Два типа отопления

Одно из отличий открытой системы отопления от закрытой — наличие негерметичного расширительного бака. Именно в него поступает лишняя вода при расширении. Жидкость из этого резервуара постоянно испаряется и нуждается в периодическом восполнении.

Конструкция системы отопления открытого типа не отличается сложностью. В неё входят такие элементы, как:

• трубы большого диаметра;
• котёл на твёрдом, жидком или газообразном топливе;
• радиаторы;
• расширительный бак.

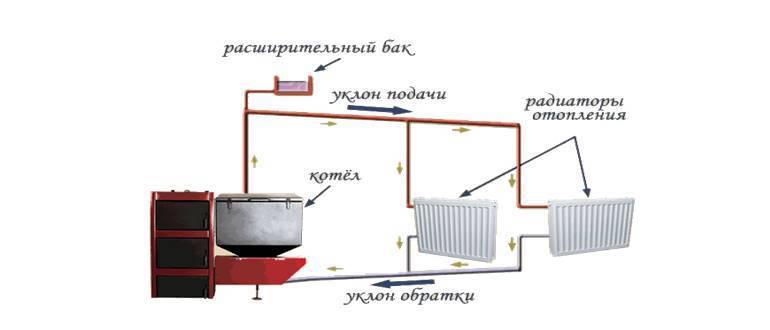

Котёл располагается в нижней точке системы и нагревает воду. Нагретая жидкость расширяется, затем под давлением выходит в трубопровод и далее движется к радиаторам, где происходит её частичное охлаждение. Поднимаясь к высшей точке, в которой находится расширительный бак, теплоноситель начинает движение вниз, по направлению к нагревателю. Естественная циркуляция происходит довольно медленно. Иногда открытый тип отопления модернизируется электрическим насосом.

На сегодняшний день большей популярностью пользуется закрытый тип отопления. Такая система полностью герметична. Помимо основных элементов, в ней используются один или несколько электрических насосов.

Расширительный бачок необходимо устанавливать в удобном для обслуживания месте

Для этой системы характерен специальный мембранный расширительный бак. Он представляет собой высокопрочную стальную ёмкость, разделённую изнутри пополам резиновой перегородкой. Одна часть заполнена инертным газом, а в другую попадает избыток воды. Расширяясь, жидкость заполняет бак. Она давит на мембрану и сжимает газ. При уменьшении давления теплоноситель выталкивается обратно в трубу.

Подробнее об открытом и закрытом расширительном бачке:

Какая систем отопления лучше — открытая или закрытая, зависит от того, в каком помещении она будет применяться. У каждого вида есть свои плюсы и минусы. При выборе подходящего типа нужно учитывать место и условие установки, желания и возможности, а также множество других нюансов. Например, при отсутствии электрификации в доме возможен только открытый тип, а при использовании электрического котла — закрытый.

Главное достоинство открытой системы — надёжность и простота. Кроме того, она дешевле закрытой.

Достоинства и недостатки закрытой системы отопления. Достоинства

1. Высокая скорость теплоносителя, зависящая от технических характеристик циркулярного насоса;
2. Большая теплоотдача;
3. Легкий монтаж, можно сделать своими руками;
4. Можно использовать любой теплоноситель: вода, антифриз;
5. Нет контакта с воздухом, а значит, нет коррозии, за счет этого конструкция будет служить долго;
6. Нет воздушных пробок и лишнего шума;
7. Подходят для помещений с разной площадью и количеством этажей.

Перед началом монтажа нужно определиться с материалами, а именно с котлом (он должен подходить по мощности и объёму), батареями, радиаторами, трубами и насосом.

Открытая система отопления

В этой схеме теплоноситель, которым чаще всего бывает простая вода, движется по законам физики естественным путем за счет разности в плотности холодной и горячей воды. Этому также способствует уклон проложенных труб.

Плотность нагретой воды значительно меньше плотности холодной. Разность в этих значениях ведет к тому, что создается гидростатический напор, «продвигающий» горячую воду к радиаторам.

В состав открытой системы входят:

• отопительный котел
• расширительный бак
• трубы прямые и обратные
• радиаторы

Теплоноситель, нагретый до высокой температуры, на выходе из котла стремится вверх, выталкиваемый более холодной водой, поступающей из обратки снизу. Так происходит естественная циркуляция, в результате которой и нагреваются радиаторы.

Схемы открытой системы

На практике применяется несколько схем обустройства: естественный тип циркуляции воды, а также с принудительным побуждением движения посредством насосного оборудования.

Принципиальные отличия
Естественная циркуляция	Принудительная циркуляция
– нет механизма для передвижения теплового носителя – есть «разгонный» стояк высотой 330 см или более – возможно дополнение конструкции бойлером – максимальная протяжённость контура не более 30 м.	– наличие в схеме организации насосного оборудования – максимально высокий уровень тепловой отдачи – равномерный прогрев всех магистральных ветвей – наличие в схеме специальных отсекающих кранов
Оптимальный вариант для малогабаритных помещений с высокими потолками	Лучший вариант для обогрева больших площадей при наличии электропитания

Выбор схем напрямую зависит от количества отапливаемых этажей и общей площади строения

Немаловажное значение имеет желаемый тепловой режим, а также возможность обеспечить бесперебойное электроснабжение системы

Однотрубная

Однотрубная открытая система характеризуется подачей теплоносителя посредством одной магистрали, собранной из больших по диаметру труб, проходящих через все радиаторные батареи. Благодаря такой особенности обеспечивается:

• минимальное количество расходных материалов;
• лёгкость самостоятельного монтажа;
• незначительное количество труб в жилом пространстве.

Недостатком такой схемы является не слишком равномерный прогрев радиаторов. Менее интенсивно нагреваются и отдают тепло батареи, значительно удалённые от водогрейного оборудования.

Чем отличается открытый тип от закрытой?

Открытая установка по техническим характеристикам похожа на закрытую. Однако есть и масса отличий:

Тип	Открытая	Закрытая
Место размещения расширительного бака	В наивысшем месте конструкции (например, на крыше здания)	В любом месте (в подвале, на крыше, в комнате и так далее)
Изолированность от открытого воздуха	Частичная	Полная
Тип труб для циркуляции теплоносителя	Используются толстостенные трубы большого диаметра	Зависит от мощности. Если отопительная конструкция маленькая, то можно использовать тонкие трубы небольшого диаметра.
Срок эксплуатации	Короткий срок службы из-за нарушения герметичности	Длинный срок службы, если отопительная конструкция полностью герметична
Нужно ли подключение к электросети?	Нет	Да
Есть ли возможность подключить ещё один источник отопления?	Нет	Да

Внимание! При установке мембранного бака в случае закрытой системы можно использовать антифриз, но в случае открытой использовать антифриз нельзя вне зависимости от бака

Как сделать из открытой закрытую систему

Открытая расширительная ёмкость способствует естественному испарению теплоносителя и насыщению его кислородом из воздушных масс. Чтобы избавиться от этих проблем и продлить срок эксплуатации системы достаточно выполнить несложную переделку открытой схемы отопления в закрытую. При этом принцип циркуляции вполне можно сохранить, и вода будет перемещаться благодаря своим физическим свойствам, но оптимальным вариантом станет приобретение и монтаж циркуляционного насоса.

Основные этапы модернизации следующие:

• демонтаж и замена открытого расширительного бака;
• установка группы безопасности;
• монтаж экспанзомата.

Стандартная группа безопасности представлена манометром, предохранительной арматурой, а также автоматическим воздухоотводчиком. После переделки появляется возможность увеличить протяжённость магистрали и изменить схему подключения, повысить теплоотдачу и регулировать уровень нагрева радиаторных батарей в индивидуальном режиме.

Что это такое?

Благодаря искусственному обогреву помещений разного назначения удаётся возмещать тепловые потери и поддерживать заданные температурные показатели. Условия теплового комфорта для проживания предполагают эксплуатацию открытой или закрытой отопительной системы. Любой тип сети теплового снабжения обладает неоспоримыми преимуществами и определёнными минусами, которые нужно учитывать при выборе схемы.

Достоинства и недостатки

Открытая система основана на термодинамических законах. К её основным достоинствам можно отнести:

• энергонезависимость;
• естественную циркуляцию теплового носителя;
• простоту обслуживания;
• бесшумную работу;
• минимум оборудования;
• высокий уровень надёжности;
• лёгкость самостоятельного монтажа.

Значимые недостатки представлены громоздкостью, риском появления кавитации, разрушающей элементы системы и низким КПД. Кроме прочего, эксплуатация открытой теплосети предполагает строгий контроль уровня теплоносителя, а также невозможность применения антифриза.

Отличия от закрытой системы

Автономные отопительные системы имеют ряд существенных отличий от теплосети закрытого типа. Особенности и основные различия в обязательном порядке учитываются при выборе оптимального варианта теплоснабжения помещения.

Параметры	Открытая	Закрытая
Соединение с атмосферой	Постоянное	Отсутствует
Резервуар	Вместительный круглый или прямоугольный бак со сливной трубой	Двухкамерный с мембраной, рассчитанный на максимальное давление
Место монтажа	В самой высокой точке монтируемой системы	Не имеет принципиального значения

В условиях централизованного отопления (квартиры) открытая система основана на подведении непосредственно к кранам горячего водоснабжения. Носитель тепла предварительно проходит дополнительное обезвоздушивание и обязательную очистку, а после использования сливается в канализационный коллектор.

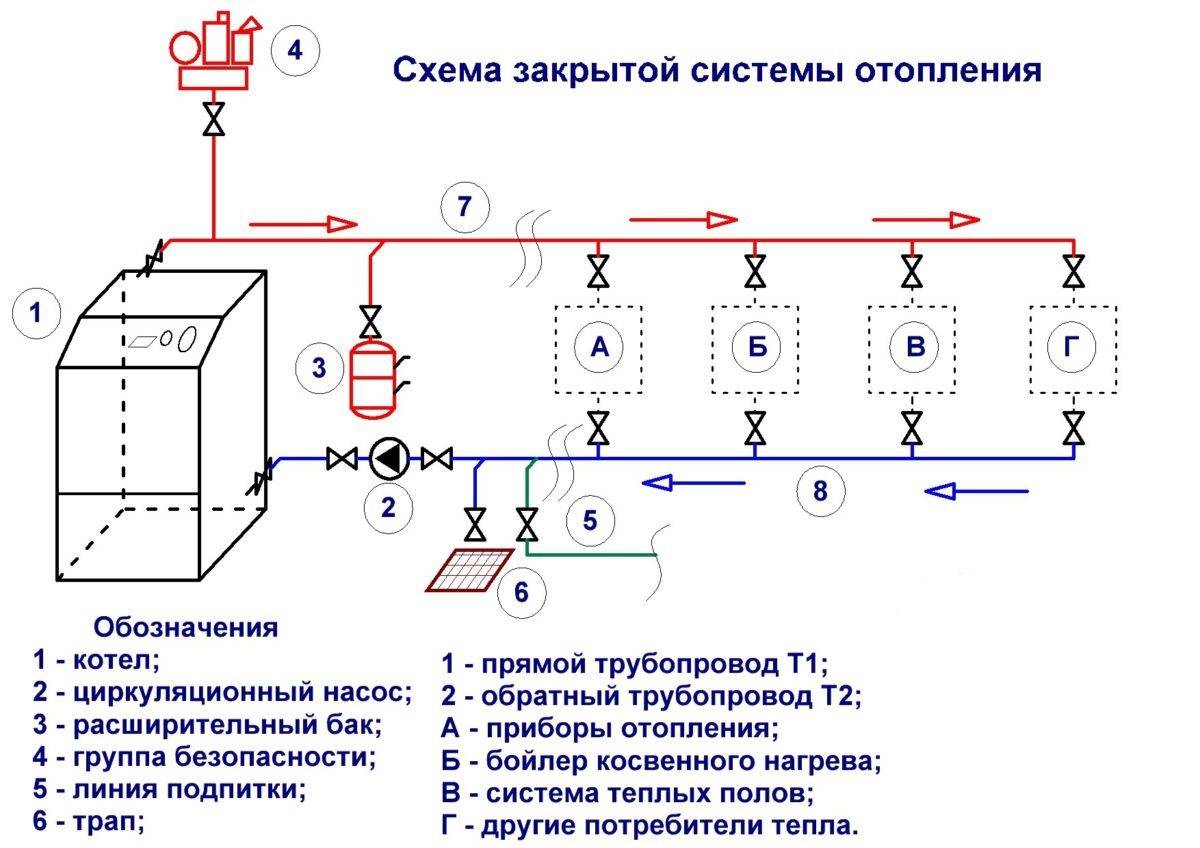

Основные элементы закрытой теплосистемы

ЗСО включает следующие элементы:

1. Котел – газовый, электрический или твердотопливный.
2. Циркуляционный насос.
3. Закрытый расширительный бак. Его работа подробно описана в статье «Расширительный бак для отопления закрытого типа».
4. Трубы и соединители. Их два – подающий, по которому горячий теплоноситель поступает в тепловую магистраль, и обратный, предназначенный для оттока остывшей жидкости. Существуют однотрубные схемы без обратки. В зданиях с водяным отоплением проводится дополнительная линия подпитки для автоматического пополнения контура водой.
5. Манометр для контроля давления.
6. Воздухоотводчик для сброса воздуха.
7. Аварийный клапан для удаления излишков теплового носителя.
8. Запорная арматура – краны и вентиля, перекрывающие линии поступления и оттока жидкости.
9. Фильтры (грязевики) – для очистки воды.
10. Крепежные устройства для монтажа элементов.

В замкнутую схему нередко также включают дополнительные клапаны, вентили и термостаты для балансировки давления, контроля температуры и улучшения работы отопления. К ней можно подсоединить теплые полы и бойлер косвенного нагрева для горячего водоснабжения.

Самостотельный монтаж открытой системы отопления

С монтажом открытой системы отопления не нужно обладать сверхспособностями, важно внимательно изучить такой вопрос, как схема работ. Первым делом, установите котел

Разместить его можно на полу или же подвесить для экономии места. Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить.

Вторым этапом станет распределение и установка радиаторов. Рассчитайте их количество, исходя из площади комнаты. Один радиатор способен отопить до 1 кв.м. жилой площади. Не хотите радиатор, закрепите трубу диаметром 10 см. Ее можно пустить по всему дому и вернуть обратно к котлу. Для более лучшей циркуляции воды, закрепите трубу под наклоном. Что касается бака, его можно установить на обратке недалеко от котла.

Установка радиаторов отопления

Есть еще один вариант монтажа открытого отопления. Открытое отопление можно разместить вертикально, при этом бак устанавливают на чердаке. Чтобы бак не пострадал от перепада температур, позаботьтесь о его утеплении.

Однотрубная система отопления

Поговорим о подборе частей для открытого отопления:

• Котел лучше разместить в отдельной постройке. При этом к нему в свободном доступе должен поступать воздух. На полу постелите материал, который не вспыхнет при пожаре. Для этого лучше полы просто забетонировать. Измерьте площадь помещения. Исходя из этих расчетов, вы сможете рассчитать необходимую мощность котла. Котел сможет работать как на газу, так и на дровах.
• Радиаторы лучше выбрать стальные. Монтаж их осуществляется таким образом, чтобы они были размещены от стены на расстоянии 5 см. Радиаторы можно монтировать под подоконниками. В таком случае они защитят комнату от внешнего холода, играя роль завесы. От пола отступите не менее 40 см. Чтобы обогреть комнату площадью в 15 кв.м. вам нужно установить радиатор не менее 100 см.

Металлические радиаторы

• Трубы. По старинке использовали медные трубы. Однако они себя не оправдали. Медные трубы дорогостоящие и быстро ржавеют. Оптимальным вариантом станет выбор в пользу пластиковых труб. Их диаметр не менее 32 мм. Рассчитывайте длину труб, учитывая, что они выходят из верхней части радиатора и замыкают ее с нижней частью. Монтаж труб производят по наружной части стены. Нет необходимости монтировать их в стену. Соединить трубы между собой можно при помощи отводов. Также трубами не забудьте соединить воедино котел, расширительный бак и радиаторы.
• Расширительный бак. Расширительный бак разместите на чердаке помещения или недалеко от котла. Расширительный бак не должен превышать 5% от объема всей системы отопления в целом. Чтобы отопить дом в один этаж, вам лучше выбрать бак на 8 литров. Для того чтобы не ошибиться, купите бак на 15 литров.

Расширительный бак

Рекомендации по установке

Монтаж открытой системы отопления должен быть выполнен строго по инструкции, иначе появится риск утечек и замерзания воды в зимний период. Представляем следующие рекомендации:

Нужно установить котел максимально низко по отношению к трубам, приборам отопления;
Необходимо утепление расширительного бака при установке на чердаке
Это предотвращает замерзание воды;
Должное внимание уделяется уклону при монтаже трубопровода;
Рекомендуется избегать многочисленных изгибов, колен и отводов;
Важно использовать наименьшее количество соединительных элементов;
Устанавливается труба с наибольшим диаметром на выходе из котла.. Важно правильно подобрать сечение труб:. Важно правильно подобрать сечение труб:

Важно правильно подобрать сечение труб:

• Если площадь дома составляет 50-100 кв. м – нужно использовать трубы с диаметром 40 мм. Чем больше общая площадь отапливаемого помещения – тем больше диаметр.
• Трубы, которые идут к радиаторам, имеют сходный диаметр со стояком. Трубы, которые подводят к радиаторам, могут иметь меньшее сечение.
• Рекомендуемый уклон горизонтальных труб составляет 0,005-0,01%. Он выполняется от котла в направлении радиаторов.

Централизованное теплоснабжение

Вода при центральном отоплении нагревается в центральной котельной или ТЭЦ. Здесь же и происходит компенсация расширения воды с изменением температуры. Далее горячая вода нагнетается циркуляционным насосом в тепловую сеть. Дома подключаются к тепловой сети двумя трубопроводами – прямым и обратным. Войдя в дом по прямому трубопроводу, вода разделяется по двум направлениям – на отопление и на горячее водоснабжение.

• Открытая система. Вода идет непосредственно к кранам горячей воды, и сбрасывается в канализацию после использования. «Открытая система» проще закрытой, но в центральных котельных и ТЭЦ приходится выполнять дополнительную обработку воды – очистку и удаление воздуха. Для жильцов эта вода стоит дороже водопроводной, а качество ее ниже.
• Закрытая система. Вода проходит через бойлер, отдавая тепло на нагрев водопроводной воды, соединяется с обратной водой отопления и возвращается в тепловую сеть. Нагретая водопроводная вода поступает в краны горячей воды. Закрытая система из-за применения теплообменников сложнее открытой, но зато водопроводная вода не подвергается дополнительной обработке, а только нагревается.

Закрытая система отопления

Термины «открытая система» или «закрытая система» применяются не ко всей системе центрального отопления города или поселка, а к каждому дому в отдельности. В одной системе центрального отопления возможно подключение домов и с «открытой системой» и с «закрытой системой». Постепенно открытые системы должны дополняться теплообменниками и превращаться в закрытые системы.

Открытая система отопления

Открытая система ― отопительная конструкция, в которой теплоноситель движется естественным путём в соответствии с законами термодинамики. Для её функционирования не требуется специальный насос, который бы создавал принудительную циркуляцию разогретой воды, поэтому подключение к электросети не требуется. Принцип работы:

• Вода разогревается в котле.
• Нагретая вода начинается двигаться вверх по вертикальной трубе за счёт явления конвекции.
• Она проходит по всем трубам и радиаторам, отдавая своё тепло помещениям. Трубы в доме обычно ставятся под уклоном, чтобы жидкость двигалась в горизонтальной плоскости под действием силы тяжести.
• В конце остывшая вода возвращается обратно в котёл, вновь нагревается, после чего отопительный цикл повторяется.

В открытую установку ставится так называемый расширительный бак. Дело в том, что жидкость при нагревании расширяется, а в случае сильного перегрева она может повредить радиаторы. В установке закрытого вида эта проблема решается за счёт уменьшения давления при помощи насоса.

Внимание! Бак используется для хранения перегретой воды, для стабилизации давления, а также для удаления излишков жидкости, когда воды в отопительной установке слишком много

Преимущества и недостатки

Плюсы:

• Простая эксплуатация и обслуживание.
• Не требуется подключение тихого насоса.
• Все помещения отапливаются равномерно.
• Установка запускается и останавливается достаточно быстро.
• Не требуется подключение к электросети (за исключением случаев, когда для разогрева используется электрокотел).
• Для монтажа не требуется наличие сложных инженерных навыков у мастера.

Фото 1. Расширительный бак для отопления, объем – 100 л, мощность – 950 Вт, производитель – «Stout».

Минусы:

• Перед началом эксплуатации требуется установка расширительного бака.
• Трубы должны быть расположены в доме специальным образом (в противном случае вода не будет циркулировать).
• При попадании воздуха может произойти повреждение установки за счёт механических повреждений и/или коррозии.
• Зимой из-за сильных морозов произойдёт замерзание.
• После включения придётся подождать, чтобы жидкость нагрелась до нужной температуры.
• Следует постоянно контролировать уровень воды в баке.
• В качестве теплоносителя нельзя использовать антифриз.

Из чего состоит система и как она работает

Чтобы тепло поступало от котельной к приборам отопления, в водяной системе используется посредник – жидкость. Теплоноситель такого типа перемещается по трубопроводу и нагревает помещения в доме, причем все они могут иметь разную площадь. Этот фактор делает популярной подобную систему отопления.

Движение теплоносителя может осуществляться естественным путем, в основе циркуляции лежат принципы термодинамики. Благодаря разной плотности холодной и нагретой воды и уклону трубопровода вода движется по системе.

Открытое теплоснабжение функционирует по следующей схеме:

• В котле нагревается вода и подается к приборам отопления в каждое помещение дома.
• На обратном пути лишняя жидкость уходит в расширительный бак открытого типа, ее температура понижается, и вода обратно возвращается в котел.

Системы отопления однотрубного типа подразумевает использование одной магистрали для подачи и обратки. Двухтрубные системы имеют независимую подающую и обратную трубу. При решении самостоятельно монтировать зависимую систему отопления лучше выбрать однотрубную схему, она более проста, доступна и имеет элементарную конструкцию.

Однотрубное теплоснабжение состоит из следующих элементов:

• Котел отопления.
• Батареи или радиаторы.
• Расширительный бачок.
• Трубы.

Упрощенная схема подразумевает использование вместо радиаторов трубы сечением 80-100 мм, но следует учитывать, что такая система менее эффективна в эксплуатации.

Открытая и закрытая система теплоснабжения, разница в работе и конструкции.

Основываясь на вышесказанное, закрытая и открытая системы отличаются:

1. Стоимость открытого теплоснабжения ниже, особенности при самотёчной циркуляции, в отсутствие насоса и запорной арматуры. Но при этом её монтаж в частном доме затронет весь объём помещений, от подвала до чердака. К тому же необходимо соблюдение уклонов магистрали и диаметров труб.
2. Монтаж закрытой схемы, помимо прокладки трубопровода, предполагает установку большого количества дополнительных элементов.
3. КПД закрытой схемы будет выше в любом случае.
4. В закрытой схеме возможно применение не замерзающего теплоносителя — антифриза (оптимальный вариант для частных домов, не отапливаемых зимой)
5. В открытой системе необходим постоянный контроль уровня теплоносителя, из за его испарения в окружающую среду.
6. Закрытый тип энергозависим, за счёт постоянной работы циркуляционного насоса (проблема решается установкой автономного электрогенератора, но в то же время стоит учитывать затраты при его отсутствии)
7. Установка открытого вида теплоснабжения ограничена общей площадью помещений, в отличие от закрытого.
8. Срок службы закрытой системы более продолжителен за счёт почти полного отсутствия воздействия коррозии.

Защита закрытого контура от воздуха

В любой схеме отопления образуется воздух. Причины этого явления могут быть следующими:

• нагрев воды, сопровождающийся выделением пузырьков газа,
• реакция металла с водой с выделением кислорода,
• слишком быстрое заполнение коммуникаций,
• низкое давление,
• нарушения герметичности трубопроводов, невидимые внешне.

Для удаления скоплений воздуха на батареях устанавливают краны. Существует несколько моделей таких устройств:

1. Запорно–регулировочный кран открывают, чтобы слить жидкость вместе с воздушной пробкой. Это неудобно, поскольку приходится спускать большой объем носителя.
2. Ручной кран Маевского – потери жидкости при удалении воздушной пробки минимальны, но работу придется проделать вручную.
3. Автоматический воздухоотводчик – удаляет воздух самостоятельно. Однако автоматика не всегда срабатывает, поэтому за батареями надо следить. Если они стали плохо греть или на корпусе появились холодные участки, спустите воздух вручную. Для сбора жидкости используйте ведерко, пластиковую бутылку или другую емкость.

Правила выбора насоса

Прибор выбирают по двум основным характеристикам: мощность и напор. Эти параметры напрямую зависят от площади отапливаемого строения. В большинстве случаев для ориентира берут следующие значения:

• Для системы, обогревающей площадь 250 м2, требуется насос мощностью 3,5 м3/ч и напором в 0,4 атмосферы.
• Для площади до 350 м2 лучше выбрать оборудование, мощность которого составляет 4,5 м3/ч и напор 0,6 атм.
• Если строение имеет большую площадь, до 800 м2, то рекомендуется использовать насос мощностью 11 м3/ч  с напором более 0,8 атмосфер.

Если более тщательно подходить к выбору насосного оборудования, то во внимание принимаются дополнительные параметры:

• Длина трубопровода.
• Тип отопительных приборов и их количество.
• Диаметр труб и материал, из которого они изготовлены.
• Тип котла отопления.

Открытая или закрытая система. Что лучше?

Закрытый и открытый тип обогрева отличаются параметрами и функционалом, а также другими характеристиками. В каждом конкретном случае схема выбирается строго индивидуально. Открытый вариант системы больше подходит для организации отопления в небольших зданиях, включая загородные дачи или частные домовладения. При простоте схемы такая система имеет высокий уровень надёжности и не требует постоянного использования дорогостоящей электроэнергии.

Схему системы обогрева закрытого типа характеризует сложность монтажа, а также особенности эксплуатации, включая необходимость обеспечить электрическое питание. Тем не менее, именно этот вариант становится самым оптимальным для организации круглогодичного и максимально надёжного отопления в многоэтажных зданиях или загородных коттеджах большой площади с высокомощной выделенной линией электропитания.

Важно видеть следующее: открытые системы отопления не способны грамотно регулировать температуру в помещениях в виду своей ограниченности. С закрытыми насосными системами все это можно реализовать

Как сделать из открытой закрытую систему

Открытая расширительная ёмкость способствует естественному испарению теплоносителя и насыщению его кислородом из воздушных масс. Чтобы избавиться от этих проблем и продлить срок эксплуатации системы достаточно выполнить несложную переделку открытой схемы отопления в закрытую. При этом принцип циркуляции вполне можно сохранить, и вода будет перемещаться благодаря своим физическим свойствам, но оптимальным вариантом станет приобретение и монтаж циркуляционного насоса.

Основные этапы модернизации следующие:

• демонтаж и замена открытого расширительного бака;
• установка группы безопасности;
• монтаж экспанзомата.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

• простое обслуживание системы;
• отсутствие насоса обеспечивает бесшумную работу;
• равномерный прогрев отапливаемого помещения;
• быстрый пуск и остановка системы;
• независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
• высокая надёжность;
• не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

• возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
• воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
• возможность замерзания теплоносителя в расширительном баке;
• медленный нагрев системы после включения;
• необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
• невозможность использования антифриза в качестве теплоносителя;
• достаточна громоздка;
• низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

• простой монтаж;
• нет необходимости постоянно контролировать уровень теплоносителя;
• возможность применения антифриза, не боясь размораживания системы отопления;
• путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
• из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
• самостоятельное регулирование давления;
• система экономичная и технологичная, имеет более длительный срок эксплуатации;
• возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

• самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
• при работе насоса требуется электричество;
• для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
• при нарушении герметичности стыков возможно попадание воздуха в систему;
• размеры расширительных мембранных баков в закрытых помещениях большой площади;
• бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
• возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжнее для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Особенности закрытой камеры сгорания

Закрытая камера сгорания представляет собой замкнутую зону с горелкой, куда по коаксиальному дымоходу, который является трубой в трубе, нагнетается воздух и происходит удаление продуктов сгорания. Принудительная циркуляция воздуха обеспечивается за счёт использования электрического вентилятора, что делает отопительную систему зависимой от наличия электроэнергии, а также повышает уровень шума в помещении.

Нагнетаемый воздух согревается отработанными газами, что способствует полному сгоранию топлива. Это, в свою очередь, повышает КПД котлов с закрытой камерой и улучшает их экологическую безопасность. Котлы с закрытой камерой отличаются несложным монтажом, им не требуются громоздкие дымоходы, и они прекрасно подходят для организации автономного отопления в квартирах.

Из недостатков можно назвать регулярное техническое обслуживание, значительный расход электроэнергии и опасность промерзания области сгорания топлива из-за малой длины коаксиального дымохода. Экономия топлива, которую дают котлы с закрытой камерой, как правило, перекрывается расходами на электроэнергию, техническое обслуживание и приобретение запчастей, необходимых в случае ремонта.

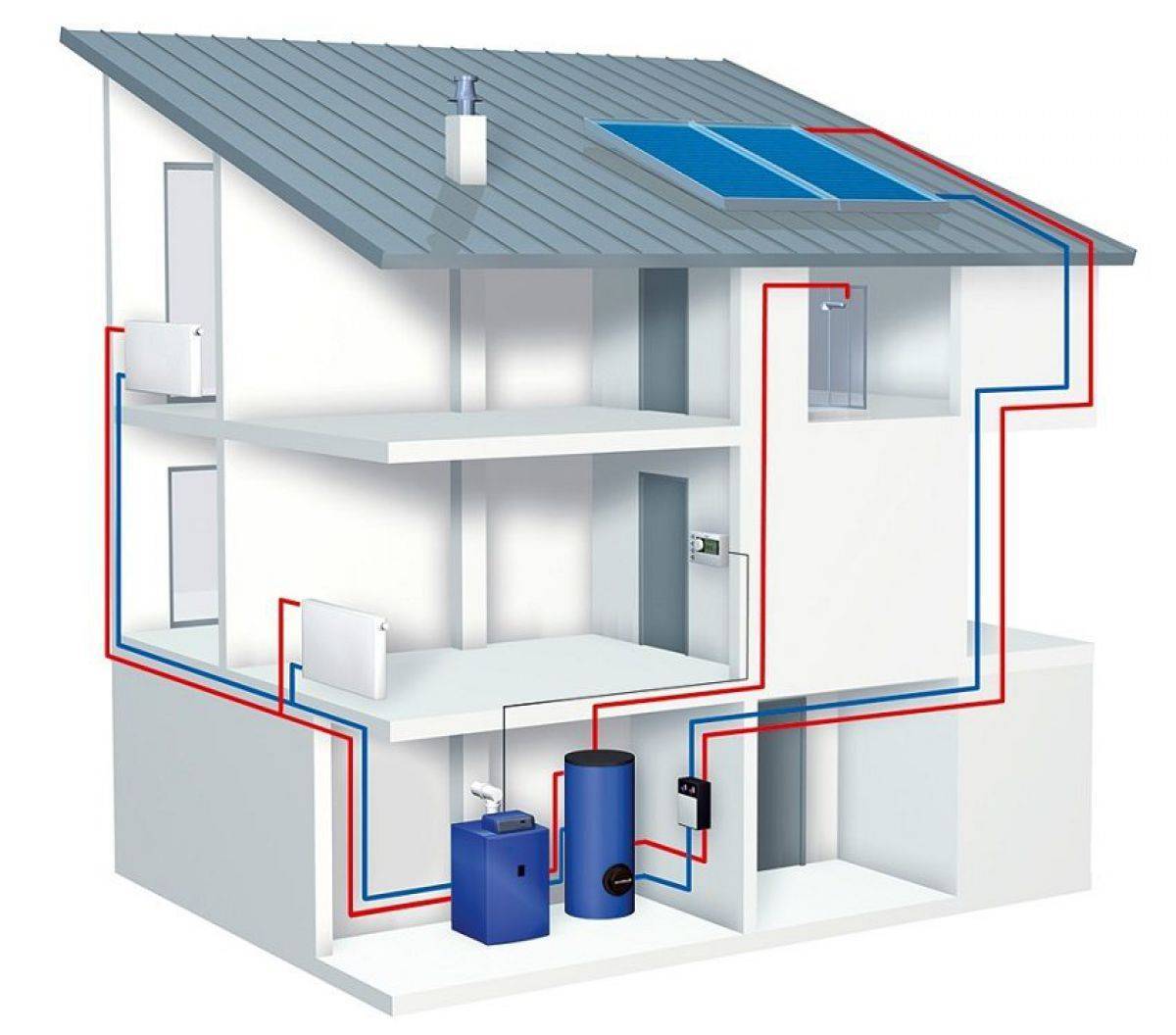

Принцип работы замкнутой системы отопления

В закрытых (замкнутых) схемах тепловой носитель нагревается в котле, а затем насос под напором перемещает его внутри отопительного контура. Лишний объем жидкости, образующийся при нагреве, собирается в герметичном расширительном баке. Эта емкость служит демпфером – стабилизирует работу отопления и предохраняет коммуникации от резких повышений давления – гидроударов.

Работу теплосистемы контролирует группа безопасности – манометр, воздухоотводчик и аварийный клапан. Эта группа отводит скапливающийся воздух и сбрасывает лишний тепловой носитель, который не попал в расширительный гидробак. Такое устройство защищает теплокоммуникации от воздушных пробок и гидроударов. Подробнее об этом узле можно прочитать в статье «Группа безопасности для отопления».
