Как установить водяной теплый плинтус своими руками

Подготовительные мероприятия перед установкой системы

Первым делом необходимо произвести расчет необходимой мощности устройства, а также сделать выбор типа устройства, водяной или же электрический. Количество необходимых нагревательных элементов для каждого помещения будет индивидуальным, и будет зависеть от климата, наличия двойного или тройного стеклопакета в оконных проемах, а также площади, которую необходимо прогреть. Для обеспечения приемлемой температуры в помещении, усредненное значение является сто ватт на квадратный метр. Дополнительным плюсом, в плане экономии, является наличие утепления в Вашем доме или квартире, что позволит существенно сэкономить, ведь в таком случае возможно приобрести систему подешевле, или же снизить количество нагревательных модулей. Для соединения элементов между собой, рекомендуется применять медный припой, ведь он способен выдержать высокие нагрузки, а также обеспечить надежную герметизацию системы. В случае невозможности внедрения данного способа, необходимо применять резьбовые фитинги. Подводку воды в систему из котла, необходимо осуществлять исключительно полимерными трубами, лучше всего полиэтиленовыми.

Базовая комплектация отопительной системы

Наиболее простой способ стать обладателем теплого плинтуса – купить его в одном из магазинов. Рассмотрим, какие детали входят в стандартный комплект теплых плинтусов, приобретаемых в специализированных магазинах или точках обслуживания клиентов компаний:

Передняя защитная панель с отверстием в верхней части для выхода теплого воздуха. Она также играет роль декоративного элемента, пряча все детали конструкции из виду.
Задняя панель, защищающая стену от перегрева и являющаяся основной частью для монтажа всей системы.
Радиатор, обогревающий воздух.
Трубки, по которым будет осуществляться доставка теплоносителя.
Поворотные заглушки и соединительные шланги.
Крепежные и соединительные детали – коллекторы, фитинги, держатели.

Важно! Максимальная длина контура не должна превышать 15 метров. В противном случае прогревание воздуха будет происходить хуже, и такой способ отопления не даст желаемого эффекта

Водяной или электрический плинтус?

Так, водяной теплый плинтус установить не всегда есть возможность. Конструкция такого отопления требует наличия нагревательного котла, который будет «доводить» воду до нужной температуры и направлять в трубы. При этом температура контура отопления должна всегда быть примерно на одном уровне.

По этой причине электричество может показаться более выгодным вариантом. Оно уже есть в доме и не требует установки дополнительных компонентов конструкции. Плинтусы с электрическим нагревательным элементом поднимают температуру в комнате быстрее, чем водяные. Электрические плинтусы проще в установке — достаточно провести нагревательный кабель от сети (напряжение — 220 Вт), закрепить и закрыть лицевой панелью. Останется только подключить к распределительному узлу, и теплый плинтус начнет работать. Но в любом случае для установки необходимы навыки работы с электричеством.

Но вместе с тем тарифы на электричество растут практически каждый год, и в итоге отопление обойдется гораздо дороже. К тому же в использовании водяное отопление более безопасно, чем электричество, и удобнее в плане регулирования температурного режима помещения.

Поговорим о плюсах и минусах подобной системы

Перечислим основные преимущества данного типа устройства:

Принцип обогрева помещения посредствам теплого плинтуса по своему принципу действия отдаленно похожа на теплый пол, но процесс монтажа менее трудозатратный и гораздо экономичней. Заметьте, что вы не сможете установить теплый пол, в особенности водяной, во многих помещения. Для монтажа плинтуса необходима лишь абсолютно ровная стена. В случае необходимости, Вы можете с легкостью демонтировать и установить систему в другом месте.
С помощью теплого плинтуса можно добиться благоприятного климата практически в любом помещении. Медленно восходящие потоки воздуха не будут гонять пыль по комнате. Тепло не концентрируется в верхней части помещения, а будет равномерно распределяться по всему помещению.
Благодаря тому, что стены будут выступать в качестве теплопринимающего экрана, Вы навсегда можете забыть о наличии плесени и сырости в помещении. На просторных стекленных участках не будет образовываться конденсат.
Установка подобной системы не заставит пропотеть обычного человека, ведь простота сборки обеспечивается блочностью конструкции, которые необходимо просто на просто соединить между собой и произвести подключение к электропитанию или централизованной системе отопления.
Благодаря тому, что прибор не нагревается до высоких температур, Вы можете не опасаться того, что ваша мебель, обои, шторы или другие предметы домашнего обихода придут в негодность.
Плинтус не будет заметен вашим гостям, он гармонично встроиться в ваш интерьер, ведь перед покупкой Вы можете подобрать цвет по нраву.

Пройдемся по минусам:

Одним из первых недостатков, является сумма, необходимая для закупки системы теплого плинтуса.
Второй недостаток, который присутствует в электрических плинтусах, цены на электроэнергию, ведь они растут день со днем, и её вам необходимо немалое количество, для нормального функционирования.
Система теплого плинтуса не способна в мгновенье обогреть помещение, она рассчитана на поддержание температуры в помещении.

Установка электрического теплого плинтуса своими руками

Установка теплых плинтусов, работающих от электроэнергии, имеет свои особенности и требует принятия во внимания совсем других факторов. Так как они работают от сети, а не за счет подачи теплоносителя, требуется установка распределительного электрощита, а не коллектора. Если вы производите установку такой системы не в одной, а в нескольких комнатах, то к каждому помещению должен быть проведен индивидуальный контур, оснащенный отдельным автоматом.

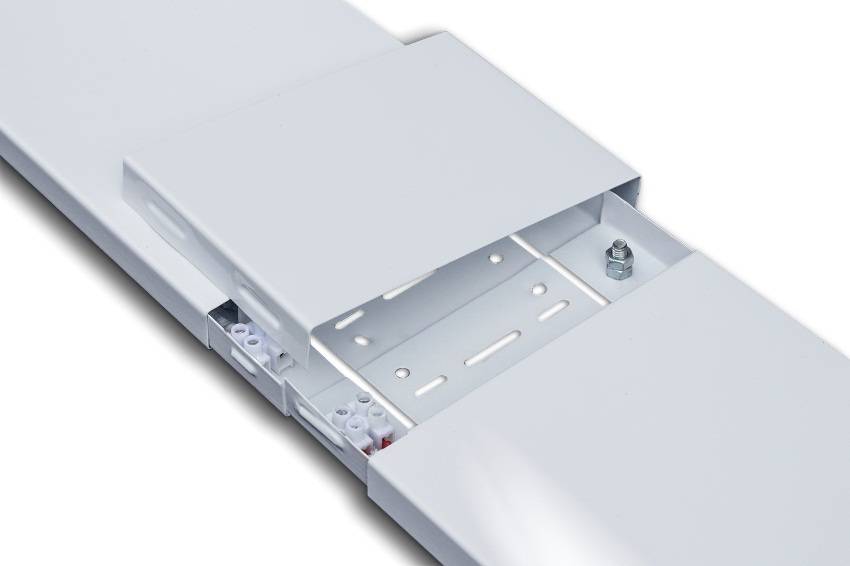

Алюминиевый корпус для монтажа электрического тепло плинтуса

Вместо того чтобы прокладывать трубы, вам предстоит проложить электропровода. Для того чтобы избежать неисправностей, обязательно убедитесь в том, что они имеют подходящее сечение. В противном случае они просто не выдержат подаваемую нагрузку. Для того чтобы увеличить их срок службы и обеспечить надежную защиту для них, можно использовать гибкие пластиковые трубы, если речь идет о работах по черновому полу. Другой вариант – проложить кабели вдоль стены, используя для фиксации специальные скобы.

Управление температурными режимами осуществляется при помощи термостата. На каждую комнату должно быть установлено отдельное устройство. На первый взгляд может показаться, что это повлечет за собой лишь дополнительные расходы. Но в реальности раздельная регулировка поможет вам экономить, подбирая оптимальный температурный режим для каждого помещения отдельно, экономя электроэнергию.

Для того чтобы провести установку самостоятельно, не прибегая к помощи специалистов, вам необходимо:

обеспечить теплоизоляцию, проложив специальный материал на стене там, где будет размещен плинтус;
прикрутить основание плинтуса с теплообменниками;
соединить всё электрическими проводами;
установить на место лицевые панели плинтуса;
соединить контур с распределительным щитком и термостатом.

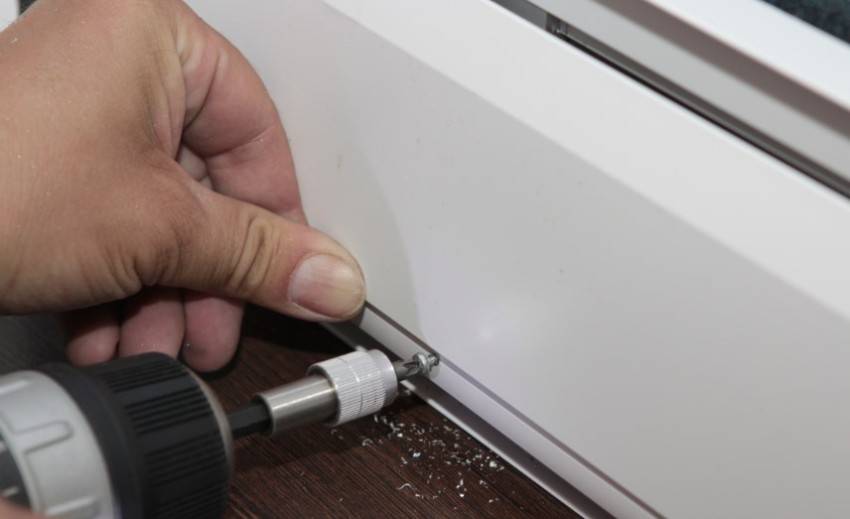

Крепление внешней декоративной панели электро плинтуса

Перед тем как осуществить проверку, обязательно еще раз убедитесь, что все соединения сделаны должным образом, что нигде нет неизолированных проводников и т.д. Если визуально всё в порядке, можно запускать систему для проверки.

Как видно, самостоятельно установить электрический тепло плинтус значительно проще, чем водяной. Самое главное – не забудьте обесточить систему перед тем, как приступать к каким-либо работам. Также категорически запрещено включать подачу тока до того момента, пока все работы не будут завершены, а контакты заизолированы. И конечно же не забывайте об остальных правилах безопасности, соблюдение которых обязательно при работе с электричеством.

Что лучше – теплый пол или теплый плинтус?

Закономерен вопрос — что лучше тёплый пол или тёплый плинтус, ведь система тёплого плинтуса во многом напоминает родственную ей систему тёплого пола, но при этом требует намного меньше усилий и затрат при своём монтаже.

Кроме того, тёплый пол (в первую очередь, водяной) можно смонтировать не во всяком помещении, поскольку для него нужно подготовить бетонную стяжку. Для плинтуса подобных ограничений нет, ему только и нужна, что ровная стена. При этом модульная конструкция системы делает её мобильной, поэтому её в случае необходимости можно демонтировать и собрать в другом помещении.

Виды теплого плинтуса

По принципу действия агрегаты подразделяются на электронные и гидровлические.

Электроплинтус изготавливается из парных труб, выполненных из меди, где в одну из них монтируется кабель, из термостойкого материала с силиконовой изоляцией, в другую же укладывают низкотемпературный нагревательный элемент ТЭН, с максимальной температурой нагрева порядка 60° по Цельсию. Регулирование температуры происходит при помощи электрического датчика, термостата. В изделии предусмотрен специальный зажим для проведения заземления, не стоит этим пренебрегать.

В водяном плинтусе в качестве теплопроводящей жидкости выступает дистиллированная жидкость или антифриз. Нагрев данных элементов происходит при помощи котла, или при помощи врезки в централизованную систему отопления. Данный способ более экономичен, нежели электроплинтус, так как второй расходует электроэнергию в некотором объеме. Регулировка температуры происходит при помощи термовентиля или же в автоматическом режиме.

Обратите ваше внимание! Расстояние, на которое можно протянуть линии водяного плинтуса ограничивает 15 метрами, если помещение больше, то необходимо установить дополнительные автономные контуры

Самостоятельная установка

Хозяин может сам установить приобретенное оборудование, для этого не обязательно иметь навыки профессионального выполнения работ, достаточно лишь скромного набора инструментов, внимательности и аккуратности.

Установить теплый плинтус своими руками очень просто. Конструкция не имеет теплоносителя, легко монтируется и не требует работы с трубами.

Набор инструментов

Для самостоятельного монтажа конструкции мастеру понадобятся следующие инструменты:

Перфоратор для крепления плинтуса к несущим стенам;
Отвертка;
Дрель;
Рулетка, линейка и карандаш;
Соединительные провода;
Уровень;
Ножовка по металлу;
Плоскогубцы;
Коробка для внутренней розетки.

Подготовка к монтажу

В первую очередь необходимо подобрать сечение провода, соединяющего электрическую сеть дома с теплым плинтусом. Мощность работы отопительного прибора указывается на его упаковке, в зависимости от этого значения подбирается необходимый провод. Минимальное сечение проводки в доме и провода, идущего от нее к оборудованию 1.5 мм². При меньшем размере проводки электрическая сеть дома может не выдержать нагрузки. Для предотвращения короткого замыкания необходимо монтировать плинтус только в домах с качественной новой электрической сетью.

Если требуется подключить целый блок отопительных приборов большой мощности, то диаметр проводов должен превышать 2.5 см².

Необходимо убедиться в способности автоматов, установленных в доме, справиться с нагрузкой от электрического отопления. В документах на плинтус указывается количество ампер, на которые рассчитан прибор. Это значение должно совпадать с указанным на автомате.

В месте подключения необходимо установить коробку под внутреннюю розетку и найти силовой кабель, к которому подключается плинтус.

Последовательность монтажа

После выполнения подготовительных работ начинается монтаж теплого плинтуса:

В первую очередь к стене крепятся направляющие. Они выполнены из пластика, крепятся с помощью саморезов или анкеров, зависит от материала стены. Для ровного крепления на небольшом возвышении над полом используют уровень;
После этого к стене крепится материал, отражающий тепло. Он идет в комплекте с плинтусом, поэтому соответствует его размерам и не требует резки;
Мастер измеряет длину крепежного кронштейна и на этом расстоянии крепит верхние направляющие аналогично с уже закрепленными нижними;
Крепежные кронштейны крепятся между направляющими уголками. Расстояние между ними указывается производителем на инструкции к плинтусу. На них приходится основная нагрузка;
Приступать к монтажу нагревающих элементов можно только после подготовки всего периметра комнаты. Основной элемент плинтуса вешается на кронштейны;
Сначала необходимо отмерять длину нагревающего элемента и отрезать лишнее ножовкой по металлу. После этого края обрабатываются наждачной бумагой;
Для удобства крепления с помощью плоскогубцев удаляются 2 или 3 крайних пластины;
На трубу монтируются латунные резьбы;
На резьбы накручивается замыкающий контур;
Все болтовые соединения дополнительно протягиваются;
Электрический плинтус подключается к домашней сети как обычная розетка;
После подключения необходимо проверить работу оборудование, выполнив пробный запуск;
Облицовочная панель крепится на клипсы.

Очень важно меть возможность регулировать температуру отдельно в каждом помещении. Он монтируется между первой панелью и источником питания. Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы

Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству

Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы. Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству.

Каждое помещение удобно оснастить собственным плинтусом и оборудованием для регулировки его мощности. Это позволит при необходимости отключать часть теплового оборудования или уменьшать его мощность. Такая система сэкономит энергию и уменьшит теплопотери дома.

Характеристики

Система отопления тёплый плинтус очень хорошо подходит для строений с плохо утепленными стенами, в бревенчатых домах, например. Тепло от плинтуса хорошо будет прогревать вертикальные поверхности поднимаясь вверх. Также комфортная температура распространяется на пол. Нет ощущения сквозняка по ногам.

В целом большое число составляющих для изготовления конструкции можно рассчитать собственными силами. Нужно учесть размер комнат, стоимость коллекторов, трубок из желаемого материала, кабеля, просчитать теплопотери. Учесть все элементы на этапе проектирования. При желании изучить профессиональную литературу, можно всё сделать своими руками качественно и дёшево.

1. Конструкция и принцип действия теплого плинтуса

Можно сказать, что теплый плинтус – это принципиально новый подход к вопросу отопления обычной квартиры или частного дома. Эта система получила подобное название благодаря визуальному сходству с привычным плинтусом и компактным размерам. Внешне конструкция представляет собой:

алюминиевый короб, состоящий из трех стенок – верхней, нижней и лицевой;
толщина короба составляет не более 3 см;
Высота лицевой панели лежит в диапазоне от 10 до 24 см;
В декоративных целях торцы короба закрываются специальными заглушками;
Внутри короба заключены нагревательные элементы, которые крепятся к стене с помощью монтажных кронштейнов.

Принцип действия теплого плинтусарадиаторов отопления

Всем, кто более углубленно интересовался экономичными способами обогрева своего жилища известно, что те же батареи нагревают помещение по средству конвекции. То есть тепло, исходящее от их поверхности нагревает воздух. При этом горячий воздух поднимается вверх под потолок, где создается тепловая подушка, которая вытесняет холодные массы вниз. В комнатах с низкими потолками такая разница не сильно заметна и в принципе создаются комфортные условия. Но в помещениях с высокими потолками приходится использовать принудительную вентиляцию, которая будет способствовать перемешиванию воздушных масс разной температуры и их скорейшему прогреву. При этом чаще всего в углах комнаты воздух все равно будет оставаться холодным. Таким образом, для прогрева всего объема воздуха в помещении требуются более высокие температуры и более продолжительное время. Теплопотери при этом составляют 20-30%.

Наверняка, используя электрические масляные конвекторы, вы обращали внимание на то, что рядом с нагревателем вам тепло, даже жарко, но буквально в метре от него воздух холодный. К тому же воздух становиться пересушенным и часто можно обнаружить посторонние запахи

Работа теплого плинтуса базируется на постепенном равномерном прогревании прилегающих стен и пола. На нагрев воздуха методом конвекции уходит не более 30% излучаемого тепла. Прогревание начинается с нижних слоев воздуха. Затем тепло медленно «ползет» вверх по стенам, при этом нагревая их поверхность. Благодаря этому стало возможным добиться одинаковой температуры по всей высоте помещения.

тепловую завесу.

Теплопотери при использовании теплого плинтуса составляют всего 5%. Стоит ли говорить, что этот способ экономично выгоден? Было доказано, что при нагревании стен до температуры 37-38°С человеку становиться тепло и комфортно даже при том, что температура воздуха в помещении составляет 16-17°С. Теплый плинтус можно использовать в качестве полноценной системы отопления. Тогда необходимо монтировать его по всему периметру комнаты. Можно использовать и в качестве дополнительного источника тепла в тех местах, где установка привычных радиаторов невозможна. Например, для обогрева лоджии с французским остеклением.

стеклопакетоввопросмебель не помешает полноценной работе системы.теплый плинтус является безопасным

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Герметичность системы проверяется при помощи опрессовки.
Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Характеристики

Особенности

Новинка в виде электрического теплого плинтуса вошла на российский рынок относительно недавно и до сих пор остается необычным и инновационным способом отопления, незаменимым в некоторых ситуациях:

Во многих загородных поселках и садовых товариществах до сих пор нет газа, поэтому популярны дома с печным или электрическим отоплением. Печь создает уют в доме, топливо для нее изготавливается силами хозяев и стоит недорого, но при этом печи требуют ухода: периодическая чистка, регулярная топка, заготовка дров, их хранение. Электрические отопительные приборы включаются и нагреваются всего за несколько минут, практически не требуют ухода и отдельного помещения для хранения топлива;
В домах с панорамными окнами установка классического радиатора с жидким теплоносителем невозможна или будет сильно портить внешний вид комнаты. Теплые плинтуса незаметны в интерьере и легко вписываются в любое помещение;
В квартирах или домах, где уже установлена отопительная система электроплинтус будет служить дополнительным источником тепла. Установка этого прибора стоит гораздо дешевле, чем доработка уже существующей системы отопления.

Инструкция по установке теплого плинтуса

Для того, чтобы сделать выбор в пользу определенной тепловой системы, нужно разобраться в конструктивных и функциональных особенностях каждой из них.

Электрического

Перед установкой системы необходимо провести работы по подготовке выводов, к которым и будет подсоединяться плинтус. Зачастую основной процесс монтажа происходит в два этапа. На первом этапе от источника питания к точкам подключения нужно проложить электрический кабель. Данный аспект работ нужно просчитать заранее на этапе предварительного проектирования.

Во время прокладки коммуникаций я советую уделить максимум внимания на подводку труб и включения в общий контур инженерного оборудования, так как уже после заливки цемента в стяжку и отделки ничего нельзя будет изменить. После завершения отделки пола и стен, а также после монтажа конструкционных элементов системы электрического теплого плинтуса производятся замеры сопротивления изоляции кабелей, а также настройка термостатов и подача электропитания для запуска системы.

Водяного

Для монтажа данного типа системы нужно от коллектора проложить пластиковый трубопровод, а затем заменить все элементы отопительной системы, подсоединить обогревательные модули к выводам, которые должны быть подготовлены заранее.

Следующим этапом монтажа теплого водяного плинтуса является опрессовка и различные отладки – контура, автоматики и системы запуска. В процессе монтажа теплого плинтуса стыкование греющих элементов между собой происходит при помощи обжимных гаек, которые рассчитаны на медные трубы или пайку. Для системы используются медные трубы с внешним диаметром, который равен 13 миллиметрам, и внутренним диаметром, который равен 11 миллиметров.
