Виды солнечных батарей
Тем, кому уже приходилось сталкиваться с солнечными батареями, наверняка известно о том, что они бывают кремниевыми и пленочными. Кремниевые модули принято разделять на следующие категории:
- монокристаллические;
- поликристаллические;
- аморфные.
Поликристаллические модули изготовлены из кристаллов среднего уровня чистоты. Вначале кремний расплавляют, а потом охлаждают в специальных условиях. Они подходят для применения в зонах низкой солнечной активности. Внешний вид элемента отличается неоднородностью окраски — от темно-синей до голубоватой. Коэффициент полезного действия поликристаллических элементов составляет 12-15%.
Если нужно выбрать систему для частного дома, который находится в умеренных широтах — можно остановиться именно на поликристаллах. Такой вариант будет хорош и для дачи. По стоимости поликристаллы дешевле монокристаллических панелей, но при правильной установке количества энергии, получаемого от них, будет вполне достаточно.
Модули, изготовленные из монокристаллов, имеют ровную темно-синюю или черную окраску. Они более востребованы среди покупателей. При производстве кремнию вначале придают форму цилиндра, а потом нарезают его тонкими пластинками. Этот процесс занимает много времени и считается очень дорогостоящим — отсюда и высокая цена на монокристаллы.
Коэффициент полезного действия таких элементов будет выше, чем у поликристаллов до 20%. Лучше использовать их в климатических зонах с высокой солнечной активностью. Если честно говорить о том, какие лучше выбирать модули — безусловно, монокристаллические. Однако их высокая стоимость часто является препятствием для покупки.
Кроме моно-и поликристаллических элементов существуют батареи, в основе которых находится аморфный кремний. Они примечательны тем, что могут эффективно работать даже в условиях постоянной пасмурной погоды и дождя. Кремний преобразуют с помощью электричества в кремневодород, благодаря чему происходит его оседание на подложку. Получается тонкий слой вещества с высокой степенью проницаемости.

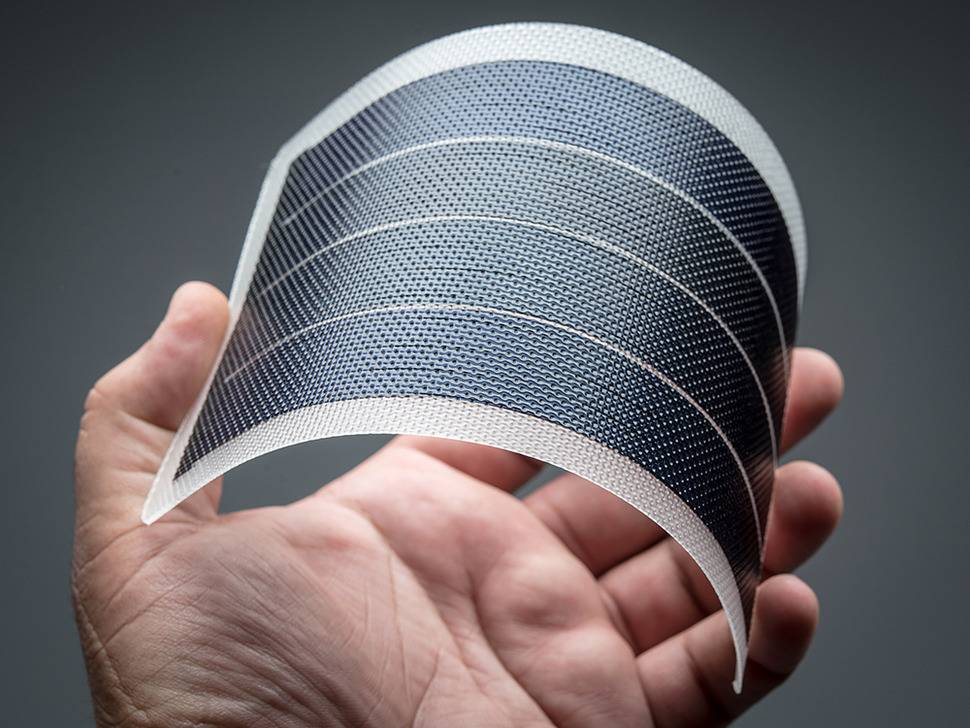

Многие наверняка слышали о таком ноу-хау, как пленочные модули. Их выпускают в виде рулонов, которые можно в любое время свернуть или расстелить, где угодно. Пленочные элементы подходят для установки на большую площадь, а их основу составляет прочная пленка из полимерных материалов. Пока их трудно встретить в широкой продаже, но нет сомнений в том, что скоро они появятся везде.
Все дело в кремнии
Солнечные батареи состоят из ячеек меньшего размера – фотоэлементов, которые сделаны из кремния.
Солнечная панель состоит из нескольких фотоэлементов.
Важно. Кремний – наиболее распространенный полупроводник на Земле (около 30% всей земной коры). Кремний располагается между двумя токопроводящими слоями
Кремний располагается между двумя токопроводящими слоями.
«Сэндвич» из кремния и токопроводящих слоев
Каждый атом кремния соединен с соседними четырьмя сильными связями, которые удерживают электроны на месте, поэтому так ток течь не может.
Структура атомов кремния
Для того, чтобы получить ток используют два различных слоя кремния:
- Кремний N-типа имеет избыток электронов
- Кремний Р-типа – дополнительные места для электронов (дырки)
Кремний Р и N типа
Там, где соединяются два типа кремния, электроны могут перемещаться через Р-N переход, оставляя положительный заряд на одной стороне и отрицательный на другой.
Чтобы это было легче представить, лучше думать о свете, как о потоке частиц (фотонов), которые ударяются о нашу ячейку настолько сильно, что выбивает электрон из его связи, оставляя дырку. Отрицательно заряженный электрон и место положительно заряженной дырки теперь могут свободно перемещаться, но т.к. мы имеем электрическое поле на Р-N переходе, они движутся только в одном направлении. Электрон – в сторону N-проводника, дырка стремится на Р — сторону пластины.
После «освобождения» электрон стремится к проводнику
Все электроны собираются металлическими проводниками вверху ячейки и уходят во внешнюю сеть, питая токоприемники, аккумуляторы для солнечных батарей или электрический стул для хомяка
Работа фотоэлемента
Стандартная пластина, 150х150 мм номинально вырабатывает только 0,5 вольта, но если объединить их в одну большую панель, то можно получить бо́льшую мощность и вольтаж. Для зарядки мобильника нужно объединить 12 таких пластин. Для питания дома нужно затратить гораздо больше пластин и панелей.
Благодаря тому, что в фотоэлементах единственной подвижной частью являются электроны, солнечные панели не нуждаются в обслуживании и могут служить 20-25 лет не изнашиваясь и не ломаясь.
Разновидности
В самом широком понимании термин «солнечная батарея» означает некоторое устройство, которое позволяет преобразовывать излучаемую Солнцем энергию в удобную форму с целью последующего использования в различных сферах человеческой жизнедеятельности. Для обогрева домов используются два типа солнечных батарей.
Фотоэлектрические элементы
Батареи этого класса часто называют преобразователями, поскольку с их помощью энергия солнечного излучения преобразуется в электрическую. Такое превращение стало возможным благодаря свойствам полупроводников. Ячейка фотоэлемента состоит из двух материалов, один из которых обладает дырочной проводимостью, а другой – электронной.
Фотоэлектрические элементы
Поток фотонов, из которых состоит солнечный свет, заставляет электроны покинуть свои орбиты и мигрировать через Pn-переход, что и является, собственно, электротоком.
По виду используемых материалов различают три вида фотоэлектрических батарей: кремниевые, пленочные и концентраторные.
Кремниевые
К этому типу относится более трех четвертей выпускаемых сегодня солнечных электробатарей. Это обусловлено распространенностью кремния в земной коре, а также тем, что большинство технологий в сфере производства полупроводниковой электроники было ориентировано на работу именно с этим материалом.
В свою очередь элементы на базе кремния делятся на две разновидности:
- монокристаллические: наиболее дорогой вариант, КПД составляет 19% – 24%;
- поликристаллические: более доступны, но имеют КПД в пределах 14% – 18%.
Пленочные
При производстве фотоэлементов данной группы используются полупроводники, имеющие более высокий, чем у моно- и поликристаллического кремния, коэффициент поглощения света.
Это позволило на порядок уменьшить толщину элементов, что положительно отразилось на их стоимости. Применяются следующие материалы:
- теллурид кадмия (КПД – 15% – 17%);
- аморфный кремний (КПД – 11% — 13%).
Концентраторные
Эти батареи имеют многослойную структуру и характеризуются самой высокой эффективностью – около 44%. Основным материалом при их производстве является арсенид галлия.
Комплектация отопительной системы
Отопительная система на базе фотоэлектрических батарей состоит из следующих компонентов:
- собственно батареи;
- аккумулятор;
- контроллер: управляет процессом зарядки аккумулятора;
- инвертор: преобразует постоянный ток от батареи или аккумулятора в переменный с напряжением 220 В;
- конвектор, водогрейный котел или любой другой тип электрообогревателя.

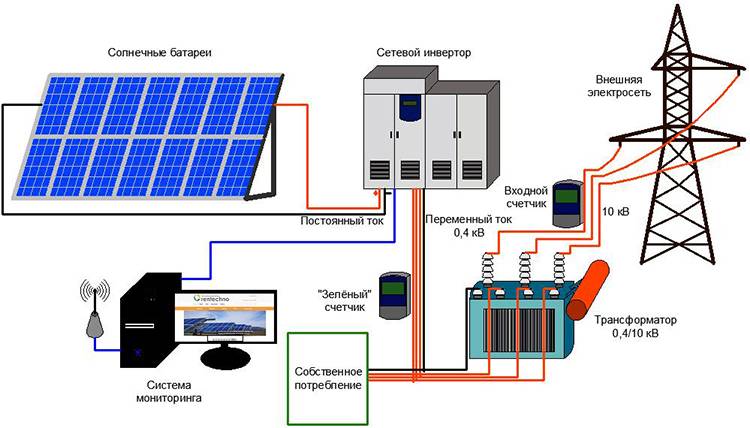

Сетевая фотоэлектрическая система
Солнечные коллекторы
Батареи данной разновидности состоят из нескольких выкрашенных в черный цвет трубок, через которые перекачивается циркулирующий в системе отопления теплоноситель. При этом тепловая энергия солнечного излучения без всякого преобразования усваивается рабочей средой. В большинстве случаев в ее качестве используется смесь на основе пропиленгликоля (имеет свойства антифриза), но существуют и коллекторы, ориентированные на работу с воздухом. Последний после подогрева подается прямо в отапливаемое помещение.
Солнечные коллекторы
В самом простом исполнении солнечный коллектор называется плоским. Он выполняется в виде бокса из стекла с темным покрытием, которое находится в контакте с проходящим по трубкам теплоносителем. Более сложное устройство имеют вакуумные коллекторы. В таких батареях трубки с теплоносителем помещены в герметичный стеклянный корпус, из которого откачивается воздух. Таким образом, содержащие рабочую среду трубки окружаются вакуумом, который исключает потери тепла от контакта с воздухом.
Очевидно, что изготовление солнечных коллекторов основывается на более простых технологиях, чем производство фотоэлементов. Соответственно, и стоимость они имеют более низкую. При этом КПД таких установок достигает 80% — 95%.
Комплектация гелиосистемы
Основными элементами гелиосистемы (системы солнечных батарей для дома) являются:
- солнечный коллектор;
- циркуляционный насос (в системах с естественной циркуляцией теплоносителя он может отсутствовать, но они являются малоэффективными);
- емкость с водой, играющая роль теплового аккумулятора;
- контур водяного отопления, состоящий из труб и радиаторов.
Схема реализации гелиосистемы с поддержкой отопления с суточным аккумулированием энергии
Как подключить солнечную батарею
Прежде чем начать подключение солнечных батарей к отопительной системе, необходимо определиться с типом циркуляции теплоносителя по трубным магистралям:
- Принудительная
- Естественная
Наиболее востребованной считается система с принудительной циркуляцией. Ее обустройство обойдется дороже за счет приобретения дополнительного оборудования и автоматики. Однако многие владельцы собственных домов ставят превыше комфорт и практичность.
Клик для увеличения
Классическая схема подключения солнечной батареи к потребителю выглядит следующим образом:
- Вначале по всем правилам на крыше размещают закупленные солнечные элементы и соединяют их друг с другом
- В отведенном помещении необходимо установить контроллер, который будет следить, сколько энергии производится в данный момент
- За контроллером должны идти аккумуляторы, которые будут накапливать в себе лишнюю энергию и снабжать ею в тех ситуациях, когда солнечные модули не справляются со своей задачей
- За аккумуляторами устанавливается инвертор, который служит для преобразования электрической энергии к требуемым характеристикам
- За инвертором располагаются потребители, роль которых может выполнять электрический котел отопления, накопительные баки с Тэнами, обогреватели и прочие греющие установки
Если солнечная батарея подключается к водяному отоплению с принудительной циркуляцией, на выход коллектора, обратку и бак-накопитель устанавливают датчики температуры (термостаты), которые подсоединяются к автоматике. Последняя в свою очередь будет управлять работой всей системы, при определенных условиях включать или выключать ее.
Наиболее просто осуществляется подключение солнечных модулей к отоплению с естественной циркуляцией. Однако автоматизировать ее будет очень сложно. Необходимо придерживаться следующих правил:
- Накопительный бак располагают выше уровня коллектора
- Нижний вывод подключается к обратке
- Верхний вывод подключается ко входу разогретого теплоносителя
Прочие нюансы подключения
Предусмотреть солнечные батареи для отопления дома необходимо на этапе проектирования или строительства дома, чтобы избежать лишних хлопот. Нужно придерживаться нескольких важных правил:
- Установка батарей должна вестись преимущественно на южной стороне. Перед модулями не должно располагаться деревьев или более высоких построек, которые будут преграждать путь свету или отбрасывать на них свою тень – это существенно снизит эффективность
- Необходимо убедиться, что стропильная система обладает достаточным запасом прочности. Она должна выдерживать не только закрепленные модули, но и снежный покров в зимний период, иначе может произойти обрушение кровли
- Оптимальный угол ската крыши – в интервале 30-45 градусов в зависимости от того, как высоко поднимается на протяжении суток солнце
- Чтобы увеличить эффективность отопительной системы или распараллелить несколько контуров, иногда ставят более одного накопительного коллектора
- К гелиосистемам рекомендуется подключать отопительные контуры с более низкой температурой циркулирующего теплоносителя (панельные змеевики, водяные теплые полы и т. д.)
В заключении
Решившись установить солнечные батареи для отопления дома, необходимо быть готовым к большим первоначальным затратам. Стоимость требуемого оборудования и проводимых работ обойдется от 30 тыс. и выше в зависимости от сложности отопительной системы, выбранных модулей и их количества.
Окупаемость также зависит от большого числа факторов. Если зимы холодные, солнечные и продолжительные, сэкономить затраченные средства удастся через 2-3 года при эксплуатационном сроке до 30 лет. Однако не стоит торопиться, узнав подробнее о других альтернативных методах отопления.
2 Плюсы и минусы
Система, позволяющая обогреть дом солнечной энергией, имеет большое количество положительных качеств. Каждое из них довольно весомое, что позволяет жильцам экспериментировать. Главные достоинства батарей заключаются в следующем:
- 1. Экологичность. Установка абсолютно безопасна как для жильцов, так и для окружающей среды. Это связано с тем, что для обогрева дома солнечными батареями не используется традиционное топливо.
- 2. Автономность. Потребитель совершенно не зависит от цен на электроэнергию или экономической обстановки в стране.
- 3. Общедоступность. Чтобы установить систему в частном доме, не требуется никакой разрешительной документации от государственных инстанций.
- 4. Экономичность. При использовании коллекторов значительно снижаются затраты на горячее водоснабжение.
Кроме положительных аспектов существуют и отрицательные моменты. Например, чтобы определить, насколько качественно и эффективно работает система, требуется длительное время (от 3 до 5 лет). В этот период энергии должно быть в достаточно и использовать ее необходимо в активном режиме. К минусам солнечных батарей можно также отнести следующие факторы:
- высокая стоимость комплектующих деталей, необходимых для подключения и запуска конструкции;
- количество произведенного тепла полностью зависит от географического положения и погодных условий;
- жилье нуждается в резервном источнике (газовом или твердотопливном котле).
Стоит также учитывать, что подобные системы подходят не всем. Например, в регионах, где солнечные дни наблюдаются редко, конструкция вряд ли себя оправдает. Но, несмотря на высокую стоимость, пластины пользуются большой популярностью, поэтому все чаще их можно увидеть на дачных участках и крышах домов.
Комплектация солнечной системы
Комплектация может варьироваться в соответствии с требованиями владельца к количеству тепла. Но принцип работы всех батарей одинаковый.
Батареи состоят из:
- Вакуумного солнечного коллектора
- Контроллера, отвечающего за эффективность системы
- Насоса, подающего теплоноситель к накопительному баку от коллектора
- Бак объемом от 500 до 1000 литров для горячей воды
- Тепловой насос или другие источники
Солнечные батареи могут нагревать много воды, которая используется не только для отопления дома, горячего водоснабжения, но также для работы систем теплого пола. Батареи обеспечат поступление горячее воды 280 дней в году. Расходы на установку этого способа отопления окупаются быстро.
Какую взять: переносную или стационарную солнечную батарею?
Как выбрать солнечную батарею по конструктивному исполнению? Существуют стационарные и переносные модели. Стационарные солнечные панели предназначены для монтажа на крышу дома или гаража. Они имеют немалый вес и не предназначены для перемещения. Стационарную батарею стоит купить, если необходимо запитать дом или дачу.
Переносные складные панели удобны для походов. Если нужно подзарядить телефон или планшет, подключить походный холодильник или телевизор. Некоторые, как например, ФСМ-7МТ, имеют складную конструкцию и превращаются в небольшую сумочку. Они имеют USB-порт для подключения зарядки телефона или планшета. Вес такого устройства всего 300 гр, поэтому его можно свободно носить в рюкзаке.
Существуют мощные складные панели до 150 Вт. Такие панели подходят для палаточных городков или кемпинга на долгих стоянках. Как и мобильные модули они также имеют складную конструкцию — правда, в рюкзак уже не поместятся. Одной из таких хороших складных солнечных батарей является двухпанельный модуль Woodland Sun House мощностью 120 Вт. Длина такой панели в разложенном состоянии составляет 128 см. Производитель предусмотрел для нее специальную сумку для транспортировки, куда солнечная панель помещается в сложенном состоянии.
Так какую солнечную батарею все-таки лучше взять: стационарную или переносную? Если нужно запитать дом, то однозначно стационарную соответствующей мощности. Для походов в лес и долгих стоянок лучше взять складную модель. А для мобильного телефона или планшета небольшую панель в виде сумки.
Советы по выбору
В вопросе, какие солнечные батареи лучше брать для дома, важно сначала определиться, в каком режиме они будут работать. Использование солнечной энергии в быту может обеспечивать:
- Аварийное электроснабжение. Для выбора мощности панели необходимо рассчитать, сколько потребляют приборы, которые должны работать при отключении энергии. Чаще это 4-5 кВт/ч, которые обеспечивают резервное отопление и освещение.
- Базовое электроснабжение. В этом случае батареи замещают электрическую энергию почти полностью. Рассчитать потребуется уже суточное потребление электроэнергии.
- Комфортный режим. На работу батарей приходятся только некоторые приборы. Чаще это духовые шкафы, телевизор, чайник и вытяжка.
Кроме ожидаемой нагрузки, имеет значение время автономной работы батареи. Оно напрямую зависит от емкости аккумулятора. Чем она выше, тем больше панель сможет накопить энергии, которая будет расходоваться в пасмурные дни
Решая вопрос, как правильно выбрать солнечную батарею для частного дома, необходимо обратить внимание и на ее разновидности
Монокристаллические
Если цена не важна, стоит выбирать монокристаллические панели. Их КПД за 25 лет снижается не более чем на 20%. Они состоят из одного кремниевого кристалла и за счет его одностороннего направления эффективнее. Такие панели выбирают в регионах с более высокой активностью солнца.
Поликристаллические
При выборе недорогих батарей для дачи или дома оптимальный вариант – поликристаллические кремниевые. Они стоят дешевле, чем монокристаллические, но вполне могут обеспечить дом достаточным количеством электричества. Здесь мелкие кристаллы объединены в фотоэлементы. По сравнению с монокристальными они менее эффективны, но лучше работают в условиях невысокой активности солнца.
Аморфные
В пасмурную погоду максимально эффективны аморфные батареи. Они работают в любых условиях: при рассвете, закате, запыленном воздухе и в дождь. Рассеянный свет обеспечивает им на 10% больше эффективности, чем у поликристалла. Благодаря гибкости, панели удобно монтировать на криволинейные поверхности, поэтому они не требовательны к углу наклона. Их располагают на крыше дома, покатых и неровных частях.
Многие интересуются, какая солнечная батарея лучше – монокристаллическая или поликристаллическая. Первая эффективнее, но требует много света. Если площадь ограничена и из нее нужно выжать максимум, лучше взять монокристаллические элементы. Когда места много, обходятся поликристаллическими. Для удобства эффективность и отличия разных панелей представлены в таблице.
| Тип панелей | КПД, % | Стоимость, долларов |
| Монокристаллические | 17-22 | 170-200 |
| Поликристаллические | 12-18 | 150 |
| Аморфные | 5-6 | 250 |
Эффективность отопления от солнечной энергии
Солнечные батареи применяются чаще всего как источник возобновляемой и бесплатной энергии. Поэтому в целях отопления дома эффективны они будут для электрических систем отопления, а также для нагрева воды. В комплект солнечных батарей входит:
- обыкновенный преобразователь;
- преобразователь переменного тока в постоянный;
- датчик уровня заряда батареи;
- система отбора мощности;
- панели и аккумулятор.
Отопление для дома можно сделать на основе электрических обогревателей. при этом можно выбрать красивые настенные радиаторы с датчиками и регулировкой температуры. чтобы достичь наибольшей экономии. Также удобно использовать такую систему, как теплый пол. В этом случае нагрев будет равномерный, а распределяться в помещении будет путем движения потоков воздуха. По эффективности система не будет уступать радиатору или конвектору. А при использовании батарей с большой мощностью (мощность можно наращивать, добавляя панели), можно использовать энергию для нагрева воды. Комплект солнечных батарей для дачи или загородного дома в этом случае будет не только экономным, но и полезным, особенно на участках, где существуют перебои с подачей воды, или ее отключают на лето.
Чтобы нагрев воды и подача электричества в дом поступали с максимальной выгодой, солнечная батарея устанавливается на крыше дома. Нагрев панелей в этом случае будет максимально эффективным. От пластин ведут две батареи, по одной холодная вода поступает к батарее, нагревается и поступает во внешний теплообменник. Далее в котел и распределяется к душу или раковине. Если солнечная батарея довольно большая можно попробовать подключить радиаторы с теплоносителем в виде воды. Для этого потребуется большой котел или бак, электрический насос и ТЭН.
Если от солнечной энергии будет работать и источник горячей воды, то необходимо рассчитать мощность и для него. В среднем 1 квадратный метр площади панели на человека. Примерно по такой же формуле рассчитывается и затраты на теплый пол, один квадратный метр панели на 10 квадратных метров пола.
Если в году не так много солнечных дней, преобладают пасмурные дни и долгая зима, лучше использовать солнечную энергию, как дополнительный источник электричества. Также для эффективной работы следует убрать возможные помехи (тень от деревьев) или исключить близость высоток. Для установки оборудования и монтажа панелей можно воспользоваться видео инструкцией.
Монтаж
Помимо расчета площади, которую нужно обогреть, и тепла, необходимого для этого, максимально правильно нужно выбрать, где отопительную систему установить, потому что даже незначительная ошибка в расчете способна в разы понизить эффективность. Еще один важный параметр – угол, под которым панель наклонена к горизонтальной плоскости.
Он зависит от сезона. Оптимальным считается расположение панели к плоскости горизонтальной под углом 45 градусов, но зимой его изменяют, чтобы увеличить производительность, поскольку изменяется высота солнцестояния.
Поэтому, безопасней и выгодней экономически обратиться к специалистам, у которых знаний и опыта достаточно, чтобы грамотно установить систему. При грамотном монтаже служить она будет, как минимум 15-25 лет, а окупить себя уже через пару лет.
