Обозначение показателей цифрового счетчика
На основании данных электронного счетчика определяется несколько показаний:
- Энергозатраты за конкретный временной период. Понадобится вычесть из конечных показаний начальные. При необходимости расчетные данные умножают на коэффициент трансформации;
- Подключение бытовой техники и освещения в определенный момент. Устанавливается по загоранию/выключению светового индикатора.
- Параметры мощности, величины проходящего тока, процессы перегрузки сети и счетчика.
Цифровые приборы можно запрограммировать на дневную и ночную тарификацию. Для этого достаточно выбрать время подсчета.
Автоматическая передача данных
Существуют электронные модели электросчетчиков, в функции которых входит передача данных по специализированной линии в автоматизированном порядке. Поскольку процедура монтажа и настройки такого прибора учета очень трудоемкий процесс. Поэтому его могут осуществлять только специально обученные лица.
Поэтому если нет определенных знаний и навыков в этой области , то лучше не заниматься этим самостоятельно. Вместе тем такие функции очень удобны для потребителей, им не приходится заниматься снятием и передачей показаний в энергосберегающую компанию.
Такие процедуры необходимо делать в определенный период времени, про который нужно постоянно помнить. Данная система исключает этот процесс и по окончании зачетного периода времени самостоятельно без напоминаний фиксирует данные и передает их в энергетическую организацию.
Что такое многотарифный счетчик «День-ночь»
Счетчик электрической энергии «День и ночь» – это прибор, позволяющий учитывать расход использования электричества. Его особенность заключается том, что оплата за энергоресурс осуществляется с помощью нескольких тарифов. Причем ночной гораздо дешевле дневного, что позволяет экономить финансовые средства.
Чтобы учитывать потребление электричества с помощью такого прибора, нужно регулярно через определенные промежутки времени, снимать показания и считать сумму платежа, учитывая тарифы дня и ночи.
Электросчетчик «День-ночь» выгодно ставить тем:
- У кого система обогрева запитана от электричества (например, теплые полы);
- У кого много приборов, работающих круглые сутки;
- Кто любит работать или смотреть телевизор ночью.
Устанавливать многотарифные приборы учета электроэнергии можно как в частном доме, так и в квартире. Внешне они выглядят привлекательнее и аккуратнее обычных черных счетчиков. Устройства «День-ночь» легко устанавливаются и просты в использовании.
Сегодня можно увидеть приборы с встроенной памятью, позволяющей вести почасовой контроль, а также с возможностью подключиться к компьютеру. Все электросчетчики можно разделить на одно – и трехфазные с механическим или электронным управлением. Более удобными считаются именно последние, из-за автоматической фиксации показаний.
Кстати, если вы захотите сменить свой старый счетчик на новый, то вначале нужно узнать, к какому количеству фаз он будет подключен. Сделать это проще всего, если посмотреть на табло своего прибора. Там указано его напряжение. Если цифра только одна (220 Вольт), то и фаза у вас одна. А если указано 220/380 – это три фазы.
Снимаем показания с индукционных счетчиков
Индукционные счётчики — один из первых вариантов подсчёта расхода электроэнергии, которые только можно было встретить. Первые агрегаты устанавливались ещё когда независимой России не было. Представляет собой машинку с крутящимися цифрами в сторону увеличения. Она всегда показывает только большую величину и может представлять собой полосу из чисел разных комбинаций.
Правильное снятие показаний такого электросчетчика — переписать все цифры, которые находятся в этом значении до запятой. Набор цифр — это значение в израсходованных кВт электроэнергии, а значение после запятой в народе называют «копейками». Эти сами копейки очень быстро меняются, поэтому не учитываются при подаче показателей.
Запятая нарисована сразу же под комбинацией или вовсе отсутствует, при этом «копейки» отображены красным цветом. В отдельных случаях одновременно присутствуют красные цифры и запятая.
Принцип передачи данных с электросчетчика и счетчика воды
Как же передаются показания счетчика электроэнергии? Это осуществляется автоматически. Автоматическая передача данных также возможна для счетчиков воды. Технология проста. Есть несколько обязательных действий, которые необходимо произвести, чтобы правильно запустить работу прибора и поддерживать ее.
- Установить и подключить электросчетчик к энергосети Вашего дома или квартиры.
- Ввести запрашиваемую информацию через интерфейс в “сумматора и”, так называются блоки памяти.
- Далее образуется система передачи информации через интернет.
- Создание центра обработки данных, оснащение центров современными ПК, которые соответствуют выбранному ПО.
Принцип работы электрон ного счетчика электроэнергии
До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микро электрон ики, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электрон ные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.
Для электрон ных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности
Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток. Данные приборы способны автоматически определять тот или иной тариф
Данные приборы способны автоматически определять тот или иной тариф.
Простейшая цифровая система на основе обычного микроконтроллера применяется в тех случаях, когда необходимо измерить импульсы, вывести информацию на дисплей и обеспечить защиту при аварийном сбое. Такие устройства являются цифровыми аналогами механических электросчетчиков. В этой системе поступление сигнала происходит через определенные трансформаторные датчики. Далее он идет на вход микросхемы-преобразователя.
Снятие частотного сигнала, поступающего на вход микроконтроллера, осуществляется на выходе микросхемы. Микроконтроллер подсчитывает все поступившие импульсы и преобразует их в полученное количество энергии (Вт*ч). Когда поступающие единицы накапливаются, их общее значение выводится на монитор и фиксируется во внутренней флэш-памяти на случай исчезновения напряжения в сети и других сбоев. Это позволяет вести непрерывный учет потребляемой электроэнергии.
Работает многотарифный электрон ный счетчик электроэнергии по собственному алгоритму. Последовательный интерфейс позволяет обмениваться информацией с внешним миром. С его помощью задаются тарифы, устанавливается и включается таймер времени, поступает информация о накопленной электроэнергии и т.д. Энергонезависимая оперативная память разделяется на 13 банков данных, сохраняющих информацию о количестве энергии, накопленной по разным тарифам. Первый банк учитывает всю энергию, накопленную от начала работы счетчика. В следующих 12 банках производится учет накоплений за 11 предыдущих месяцев и за текущий период.
Таким образом, принцип действия электросчетчика в электрон ном варианте, позволяет изменять тарифы в соответствии с заранее установленным расписанием. Через специальный разъем можно подключиться к прибору и выяснить объем электроэнергии, оплаченной потребителем.
{SOURCE}

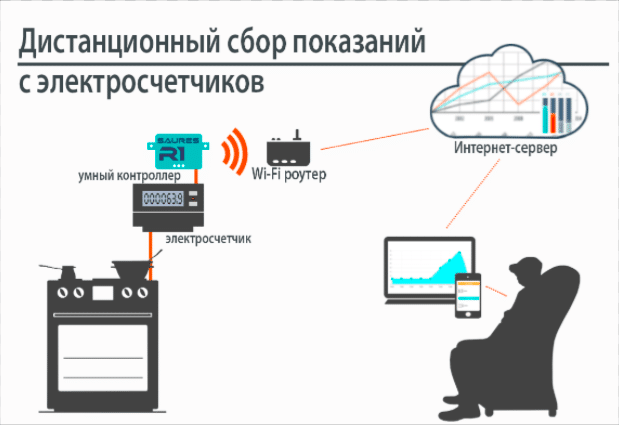

Особенности электросчётчика с дистанционным снятием показаний
Это новый подход к контролю потребления электроэнергии, который связан с невмешательством человека. Прибор укомплектован специальной программой считывания, которая расположена удалённо. Это удобно для всех: для потребителей, которые теперь не задумываются над тем, когда сдавать отчёты, куда их нести для контроля. Потому что снятие и передача показаний расхода электричества передаются в автоматическом режиме.
Для энергосбытовой организации это также большой плюс. Нет необходимости ходить по домам и квартирам с целью контроля, а правильно ли потребители передали данные, сходятся ли они с показаниями, которые снимают контролёры. Но самое главное для организаций, поставляющих электрический ток, − это возможность планировать расходы по электроэнергии, а значит, можно наладить работу сетей так, чтобы их эффективность стала выше. А это и для потребителей хорошо, и для энергоснабжающих организаций. При этом эффективно будет работать вся система: от выработки электричества до потребления.
Возможность отслеживать работу счётчика через смартфон
Необходимо отметить, что счётчики электроэнергии с передачей данных от обычных отличаются тем, что они являются многотарифными. При этом сам прибор каждые 15 секунд на своём табло показывает, сколько на данный момент после снятия последних данных было израсходовано электричества по ночному тарифу, дневному и общий показатель потребления. Это удобно в плане возникших спорных вопросов, хотя, как показывает практика, таких обычно после установки приборов этого типа не возникает.
Трехфазные счетчики электроэнергии
Современный счетчик электроэнергии
Трехфазные устройства учета подсоединяются в потребительскую электролинию двумя способами: напрямую и посредством трансформатора тока. Если электросчетчик относится к электронному виду, нужно снимать данные, так же как и у всех устройств однофазных электронных счетчиков. А именно: дождаться, когда табло выдаст нужный результат или с помощью имеющейся кнопки самостоятельно перелистать показания до необходимого значения.
Если же сведения надлежит снять с устаревшего механизма, подсоединенного к сети при помощи трансформатора, потребителю следует иметь понятие о коэффициенте трансформации. После снятия показаний нужно данные умножить на эту величину и получиться размер фактически потребленной энергии.
Если потребитель не владеет информацией о величине коэффициента, нужно заглянуть в договор, заключенный перед началом оказания слуг по снабжению энергоресурсами. В нем должно быть указано как точно и правильно рассчитать значения и формула расчета потребленной энергии.
Как правильно снять показания счетчика электроэнергии
Каждый потребитель электроэнергии имеет прибор, назначение которого учитывать используемую электроэнергию.
Действующее законодательство обязывает любого домовладельца ежемесячно оплачивать потребленную электроэнергию.
Представители энергослужбы периодически контролируют снятие показаний. К счетчику, установленному в квартире или частном домовладении, жилец должен предоставить контролеру беспрепятственный доступ.
Краткие сведения
Индукционный счетчик старого образцаИндукционный счетчик – представитель старой модели с крутящимся диском на передней панели.
По скорости вращения диска определяется активность потребляемой электроэнергии: чем больше включено приборов, тем быстрее вращается диск.
При выключенных электроприборах диск неподвижен. Однако, если он продолжает вращение, то счетчик следует сдать в поверку или заменить. Иначе придется рассчитываться за непотребляемую электроэнергию.
Сегодня индукционные приборы заменяют более совершенными электронными счетчиками, в которых отсутствует механика. Новые модели счетчиков электроэнергии имеют электронный дисплей, на котором отображается необходимая информация. Наиболее популярные модели Меркурий, Энергомера и Микрон.
Как снять данные
Месячное потребление электроэнергии, фиксируемое индукционным счетчиком, следует записывать цифрами до запятой в один и тот же день, например, 1 числа каждого месяца.
В электронном счетчике на дисплее вместо запятой имеется точка. В показаниях учитываются цифры до точки. Грамотная эксплуатация электронных приборов позволяет существенно уменьшить величину потребляемой электроэнергии. Показания списывают с электронного дисплея, на котором высвечиваются цифры.
Для определения количества используемых киловатт/часов следует:
- нажать кнопку «ввод»;
- списать цифровые показания, соответствующие Т1 на однотарифном счетчике, Т1 и Т2 на двухтарифном, Т1, Т2, Т3 на трехтарифном;
- отнять полученные данные от значений предыдущего месяца.
При самостоятельном вычислении суммы, предназначенной для оплаты, необходимо каждое значение тарифа умножить на коэффициент, указанный в квитанции.
При работе в автоматическом режиме, счетчик через определенное интервал времени покажет значения всех имеющихся тарифов. Электронные типы приборов показывают текущую нагрузку и позволяют учитывать потребляемую электроэнергию по суточному времени.
Полезно знать: для двухтарифного счетчика основное время Т1 — с семи до двадцати трех часов, Т2 – другие временные отрезки.
Варьируя тарифами, можно значительно уменьшить затраты на оплату счетов.
Примите к сведению: поскольку в ночное время электроэнергия дешевле дневной в полтора раза, на это время имеет смысл перенести работу стиральной машины, включение обогревателя, зарядку ноутбука.
Трехфазные модели
Трехфазный многотарифный счетчикВ отличие от однофазного, трехфазный прибор имеет фазы, которые можно использовать для разделения зон потребления:
- одна для освещения;
- другая для розеток;
- третья для других целей.
Однако в жилых строениях трехфазное подключение – редкость, поскольку требуется установка отдельного трансформатора.
Стоит отметить: установка трехфазного счетчика практикуется на территории коттеджей или в промышленную сеть с напряжением 380 В, по такой схеме подключают станки, двигатели, сварочное оборудование и т. п.
Полный оборот механизма с трехзначным показателем счетчика соответствует потреблению 1тыс. кВт/час, с четырехзначным – 10 тыс. кВт/час.
После появления цифр 999 и 9999 показания обнуляются для нового отсчета.
Как и для всех типов счетчиков, для оплаты использованной электроэнергии необходимо списывать показания и определять разницу между последними и предыдущими данными. прибора.
Потребитель может полученные данные донести до энергослужбы следующим образом:
- передать показания счетчика в обслуживающую организацию;
- самостоятельно оплатить за электроэнергию, подсчитав предварительно по тарифу сумму платежа;
- передать показания и произвести оплату, используя личный счет собственника на сайте компании.
(Подробнее о способах передачи показаний электросчетчиков Вы можете прочитать в этой статье).
Смотрите видео, в котором специалист подробно разъясняет, как правильно снять показания счетчика электроэнергии:
Основные характеристики цифровых счетчиков
На территории РФ приборы начали применять с момента приватизации энергетической отрасли и подорожания электричества. Электронные устройства обладают рядом положительных характеристик:
- точность показаний при быстрой перемене напряжения или его снижении;
- учет электроэнергии по нескольким тарифам;
- подсчет различных типов энергии с помощью одного аппарата;
- одновременно замеряется мощность, количество и качество энергоресурсов;
- хранение данных в памяти и наличие к ним пользовательского доступа;
- предотвращение несанкционированного доступа и хищения электричества;
- дистанционное снятие показаний и предварительный подсчет потерь;
- совместимость с автоматическими сервисами коммерческого учета электроэнергии.
Опломбирование счетчиков
Опломбировка ИПУ – это доказательство механической целостности и корректной работы устройства. Эта процедура защищает от несанкционированного отбора электроэнергии у ресурсоснабжающей организации. Пломбировка ИПУ – это обязательная процедура, у каждого работающего электросчетчика должна иметься пломба от ресурсоснабжающей организации.
На текущий момент применяется две разновидности пломб:
- от завода-изготовителя устройства,
- от поставщика электроэнергии.
Опломбирование ПУ от изготовителя подтверждает то, что прибор прошел необходимую сертификацию и работает в соответствии с установленными нормативами. Заявленные характеристики удовлетворяют требованиям, а сам прибор имеет должную точность измерений. Помимо это заводская пломба паспорт ПУ, который должен прилагаться к каждому изделию, являются доказательством того, что прибор прошел все испытания.
Вторая пломба ставится при монтаже и вводе ИПУ в эксплуатацию. Это говорит о том, что ресурсоснабжающая организация приняла на баланс конкретный ПУ. Опломбирование выполняется исключительно представителями организации, которой осуществляется подача электроэнергии до конкретного потребителя и контроль ее своевременной оплаты.
Противомагнитные пломбы
К сожалению, не все потребители электроэнергии добросовестно оплачивают поставленную услугу. Кроме того, многими потребителями электричества устанавливаются магниты и счетчик с таким магнитом показывает значение гораздо меньше реального.
Чтобы этого не происходило поставщики услуг сегодня снабжают счетчики своих потребителей специальной противомагнитной пломбой. В данном случае это не пломба, как таковая, а особая наклейка на корпусе устройства. Она является своеобразным индикатором – если на приборе с такой наклейкой будет использоваться магнит, то полоска с магнитным полем изменяет цвет. Сотрудники ресурсоснабжающей организации при проведении регулярных проверок, обнаружив подобные изменения вправе оштрафовать потребителя.
Механические и электронные приборы учёта
В многоквартирных домах, построенных в последние десятилетия, сразу устанавливались сначала механические счётчики, типа такого:
А позже уже и электронные счётчики, где показания отображаются на небольшом экранчике.
В обоих случаях, какое бы ни было табло — цифровое или механическое — принцип такой: показаниями являются все значимые цифры, кроме последних, которые идут уже после точки. Если после точки идёт одна цифра — это десятые доли киловатта, если две, то соответственно, десятые и сотые. Они нам не нужны. Например, на фото выше показания счётчика будут такие: на механическом — 2699 кВт-ч, а на электронном — 1121 кВт-ч. Значимые цифры это все, это отличные от нуля. То есть нули вначале табло, перед первым числом, не указываются.
Электрические счётчики «день-ночь»
В некоторых домах используются многотарифные приборы учёта, которые умеют считать показания за разное время суток. Дневной период потребления рассчитывается от семи часов утра и до одиннадцати вечера. Дальше идёт уже ночное время. Это достаточно удобная система, при которой получается немного экономить.
Например, при такой системе, пассивное потребление электричества приборами в ночное время выйдет на 50% дешевле, чем дневное. Как правильно снять показания с двухтарифного счетчика электроэнергии?
На многотарифном приборе учета поддерживается несколько тарифов (их может быть до четырех). Тарифы на экране обычно помечаются как T1, T2, Т3 и т.д. На корпусе прибора учёиа есть специальная кнопка для переключения между тарифами. Одно нажатие — один тариф. Нажимая на нее, Вы выбираете тарифы. Показатели на экране при этом будут меняться. Снимать их надо по тому же принципу — все цифры до точки. Например, на фото выше потребление по дневному тарифу (Т1) составили 5524 кВт. Далее нажимаем на кнопку смены тарифа и списываем показания по второму тарифу — T2. Для трёхтарифной системы надо будет списывать показания ещё и T3.
