Солнечная панель своими руками: пошаговая инструкция, подробное видео

Изделия из подручных материалов

Солнечную батарею можно собрать не только из дорогостоящих материалов, но и из подручных. Готовая конструкция хоть и будет менее эффективной, но позволит немного сэкономить на электроэнергии.

Диоды маленького вольтажа

Это один из самых простых и доступных вариантов изготовления самодельной солнечной панели. В основе устройства будут использоваться диоды небольшого вольтажа, которые изготовлены в стеклянном корпусе.

Делается батарея с соблюдением такой последовательности действий:

1. Нужное количество диодов кладётся в стеклянную ёмкость, заливается ацетоном и оставляется на несколько часов.
2. По истечении этого промежутка времени краска, покрывающая корпус деталей, размокнет и легко удалится.
3. Затем берётся неметаллическая пластинка и на неё наносится необходимая разметка.
4. В намеченные места впаиваются диоды. Располагать их нужно вертикально, так как в этом положении генерируется большее количество электричества.
5. Готовое устройство тестируется и устанавливается в любом удобном месте, где есть доступ прямых солнечных лучей.

Медная фольга

Если нужно получить небольшое количество электроэнергии, то можно смастерить солнечную батарею из обыкновенной фольги.

Пошаговая инструкция:

1. Берётся лист медной фольги площадью не меньше 50 квадратных сантиметров и протирается мыльным раствором. Это поможет очистить поверхность от жира и загрязнений.
2. При помощи наждачной бумаги удаляется оксидная плёнка.
3. После этого фольга кладётся на электроплиту и греется до появления красноватых пятен. Это свидетельствует о том, что образовавшиеся окислы становятся оксидом меди.
4. Затем нагрев продлевается ещё на полчаса.
5. По истечении этого времени плита отключается, и лист фольги медленно остывает при комнатной температуре.
6. На следующем этапе лист помещается под струю воды и с него смываются остатки оксида.
7. Из того же материала вырезается ещё один лист.
8. После этого берётся большая пластиковая бутылка и у неё срезается верхняя часть.
9. В получившуюся ёмкость опускаются два кусочка фольги и надёжно фиксируются.
10. К первому листу подсоединяется минусовая клемма, а ко второму — плюсовая.
11. Бутылка заполняется солевым раствором.

Пивные банки

Этот простой способ изготовления батареи не требует больших финансовых затрат. С его помощью можно получить малое количество электричества, которое немного уменьшит расходы.

Порядок действий:

1. Из обыкновенной фанеры изготавливается корпус устройства.
2. На передней поверхности устанавливается оргстекло, а на задней — стекловата или пенопласт.
3. Затем берутся пивные банки из алюминия, и в их нижней части проделывается небольшое отверстие.
4. Крышка ёмкостей срезается, а лишние элементы загибаются внутрь.
5. Поверхность банок очищается от загрязнений и жира при помощи специальных чистящих средств на основе кислоты.
6. После этого банки скрепляются друг с другом и обрабатываются силиконовым гелем.
7. Конструкция просушивается и крепится к корпусу.
8. Пивные ёмкости окрашиваются в тёмный цвет и закрываются оргстеклом.

Самостоятельно изготовленная солнечная панель — это замечательное устройство, которое позволяет снизить затраты на электроэнергию. При правильном его изготовлении и соблюдении всех рекомендаций можно смастерить качественное изделие, которое будет работать на протяжении многих лет.

Тестирование батареи перед герметизацией

Работы подходят к завершению, но перед дальнейшей сборкой панели с элементами из Китая необходимо проверить, а работает ли собранная конструкция вообще?

Велика вероятность некачественной пайки контактов. Собственно говоря, такую проверку лучше делать после пайки каждого ряда фотоэлементов — это очень упростит обнаружение мест некачественных соединений.

Тестирование проводится на открытой местности в солнечную погоду в полдень, когда солнце не закрыто облаками. Для замеров подойдет обычный цифровой тестер.

Подготовленную батарею необходимо вынести на улицу, направить на солнце под нужным углом наклона, который рассчитывается заранее. Тестер переключаем в режим замера силы тока и проводим замеры токов короткого замыкания.

В теории сила тока панели должна быть на 0,5–1,0 А пониже, чем ток короткого замыкания. Если тестер показывает силу тока выше 4,5 А, значит гелиобатарея собрана нормально и вполне работоспособна.

Если показания отличаются в меньшую сторону, надо искать слабый припаянный контакт в соединении фотоэлементов.

Монтаж корпуса

Стандартное изготовление одной солнечной батареи предполагает использование 36 элементов размером пластин 81×150 мм. При расчете размеров необходимо между элементами оставлять небольшое расстояние 3-5 мм, которое будет технологически учитывать изменения размеров основы в результате атмосферных воздействий. Размер заготовки с учетом допуска 835х690 мм с шириной уголка каркаса 35 мм.

Вначале берем алюминиевый уголок и выполняем заготовки, каркасные рамки размером 835х690 мм. Для крепления метизов в раме делают отверстия. Потом на внутреннюю поверхность уголка наносим силиконовый герметик, без пропусков

Это очень важно, чтобы не оставалось мест, незаполненных герметиком. В готовую раму кладем лист прозрачного материала: оргстекла, антибликового стекла или специального поликарбоната

Стекло или другой материал тщательно прижимаем и фиксируем. Для надежного крепления стекла используем метизы по периметру каркаса. Каркас для будущей солнечной батареи почти готов.

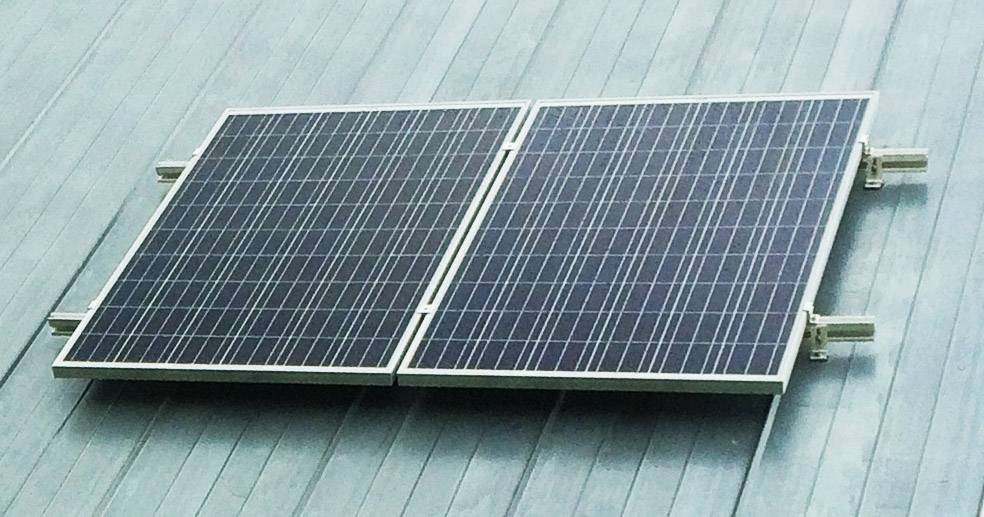

Типы автономных солнечных батарей

Кремневый тип солнечных батарей представлен монокристаллическими и поликристаллическими устройствами, а также аморфными кремниевыми панелями. Монокристаллические батареи состоят из множества ячеек, в которых встроены кремневые преобразователи, соединенные в общую схему и заполненные силиконом. Просты в эксплуатации, с высоким (до 22%) КПД, водонепроницаемые, легкие и гибкие, но для эффективной работы требуют прямого солнечного потока. Облачная погода может стать причиной полного прекращения выработки электроэнергии.

Поликристаллические батареи от монокристаллических отличаются количеством преобразователей, размещенных в каждой ячейке и установленных разнонаправленно, что обеспечивает их эффективную работу даже при рассеянном свете. Это наиболее распространенный вид батарей, которые применяются и в городских условиях, хотя их КПД несколько ниже, чем у монокристаллических.

Аморфные кремниевые источники питания, несмотря на свою низкую энергоэффективность – около 6%, тем не менее считаются более перспективными. Они поглощают солнечный поток в двадцать раз больше, чем кремниевые, и намного эффективнее в пасмурные дни.

Все это промышленные устройства, которые имеют свою – и в настоящее время не очень демократичную – цену. А возможно ли собирать солнечные батареи своими руками?

Используем диоды

Вторым популярным материалом для самодельного источника энергии считается диод. Диоды Д223Б могут стать действительно альтернативным источником электрического тока. Они имеют наибольший вольтаж, и заключены в стеклянном корпусе. Один диод может сгенерировать 350 мВ на солнце, исходя из этого, можно определить и напряжение на выходе готового изделия.

Произведя расчёты, подбираем нужное количество диодов. Их необходимо сложить в емкость и залить ацетоном. Можно использовать и другой растворитель. Это необходимо, чтобы снять краску со стекла.

Берем пластину из не металлического материала, и делаем на ней разметку, куда будут впаяны компоненты источника питания. Через несколько часов краска, как раз пока делается разметка, станет мягкой, и ее можно легко соскрести.

Солнечная панель на диодах

Далее необходимо определить плюсовой контакт – для этого используем мультиметр. Определяем контакт под лампочкой или на солнце. Впаиваем диоды параллельно, так как в данном случае кристалл лучше всего будет генерировать энергию от солнца. В результате на выходе будет максимальное напряжение.

На какую мощность солнечных батарей можно рассчитывать

Задумываясь о строительстве собственной солнечной электростанции, каждый мечтает о том, чтобы полностью отказаться от проводного электричества. Для того чтобы проанализировать реальность этой затеи, сделаем небольшие расчёты.

Узнать суточное потребление электроэнергии несложно. Для этого достаточно заглянуть в присланный энергосбывающей организацией счёт и разделить количество указанных там киловатт на число дней в месяце. К примеру, если вам предлагают оплатить 330 кВт×час, то это значит, что суточное потребление составляет 330/30=11 кВт×час.

График зависимости мощности солнечной батареи в зависимости от освещённости

В расчётах следует обязательно учитывать тот факт, что солнечная панель будет вырабатывать электричество только в светлое время суток, причём до 70% генерации осуществляется в период с 9 до 16 часов. Кроме того, эффективность работы устройства напрямую зависит от угла падения солнечных лучей и состояния атмосферы.

Небольшая облачность или дымка снизят эффективность токоотдачи гелиоустановки в 2–3 раза, тогда как затянутое сплошными облаками небо спровоцирует падение производительности в 15–20 раз. В идеальных условиях для генерации 11 кВт×час энергии было бы достаточно солнечной батареи мощностью 11/7 = 1.6 кВт. Учитывая влияние природных факторов, этот параметр следует увеличить примерно на 40–50%.

Кроме того, есть ещё один фактор, заставляющий увеличить площадь используемых фотоэлементов. Во-первых, не следует забывать о том, что ночью батарея работать не будет, а значит, понадобятся мощные аккумуляторы. Во-вторых, для питания бытовых приборов нужен ток напряжением 220 В, поэтому понадобится мощный преобразователь напряжения (инвертор). Специалисты утверждают, что потери на накопление и трансформацию электроэнергии забирают до 20–30% от её общего количества. Поэтому реальная мощность солнечной батареи должна быть увеличена на 60–80% от расчётной величины. Принимая значение неэффективности в 70%, получаем номинальную мощность нашей гелиопанели, равную 1.6 + (1.6×0.7) =2.7 кВт.

Использование сборок из высокотоковых литиевых аккумуляторов является одним из наиболее изящных, но отнюдь не самым дешёвым способом хранения солнечной электроэнергии

Для хранения электроэнергии понадобятся низковольтные аккумуляторы, рассчитанные на напряжение 12, 24 или 48 В. Их ёмкость должна быть рассчитана на суточное потребление энергии плюс потери на трансформацию и преобразование. В нашем случае понадобится массив батарей, рассчитанных на хранение 11 + (11×0.3) = 14.3 кВт×час энергии. Если использовать обычные 12-вольтовые автомобильные аккумуляторы, то понадобится сборка на 14300 Вт×ч / 12 В = 1200 А×ч, то есть шесть аккумуляторов, рассчитанных на 200 ампер-часов каждый.

Герметизация

После того как испытания покажут работоспособность всех элементов наступает этап герметизации уже уложенных в каркас фотоэлементов. Для этой цели лучше всего подходит эпоксидный клей.

Но его применение неизбежно вызовет удорожание всего проекта “панели своими руками”. Хотя эпоксидку вполне можно заменить силиконовым герметиком, но не любым, а тем, который предназначен для использования при отрицательных температурах окружающей среды.

Герметизацию можно делать по–разному:

• залить все сделанные элементы сразу от края и до края;
• заполняются пустоты между фотоэлементами и краями рамки.

При работе следует учесть некоторые моменты:

• Поверхность должна быть идеально ровной. Иначе, элементы под свои весом поползут в сторону.
• Затвердевание происходит быстрее при высоких температурах окружающего воздуха. Для всех герметиков есть своя инструкция.

Если все учтено и выполнено правильно, в результате получим водоотталкивающую и абсолютно прозрачную поверхность. Собираем панель дальше.

Особенности крепления крышки:

1. После гидроизоляции собранной батареи ее можно закрывать крышкой и фиксировать. Но сделать это можно только после того как клеевой состав полностью засохнет. Если поторопиться и закрепить крышку, клей будет испаряться и останутся мутные полосы на оргстекле.
2. На кабель, который теперь выходит из панели, изготовить двухконтактный разъем для контроллера.
3. Работа батареи еще раз проверяется.

Теперь панель, собранная своими руками в домашних условиях, готова к установке и ее подключению к домашней гелиосистеме.

Требуемые материалы

Для изготовления солнечной батареи потребуются следующие материалы:

• фотоячейки;
• алюминиевые уголки;
• диоды Шоттки;
• силиконовые герметики;
• проводники;
• крепежные винты и метизы;
• поликарбонатный лист/оргстекло;
• паяльное оборудование.

Эти материалы обязательны для того, чтобы сделать солнечную батарею своими руками.

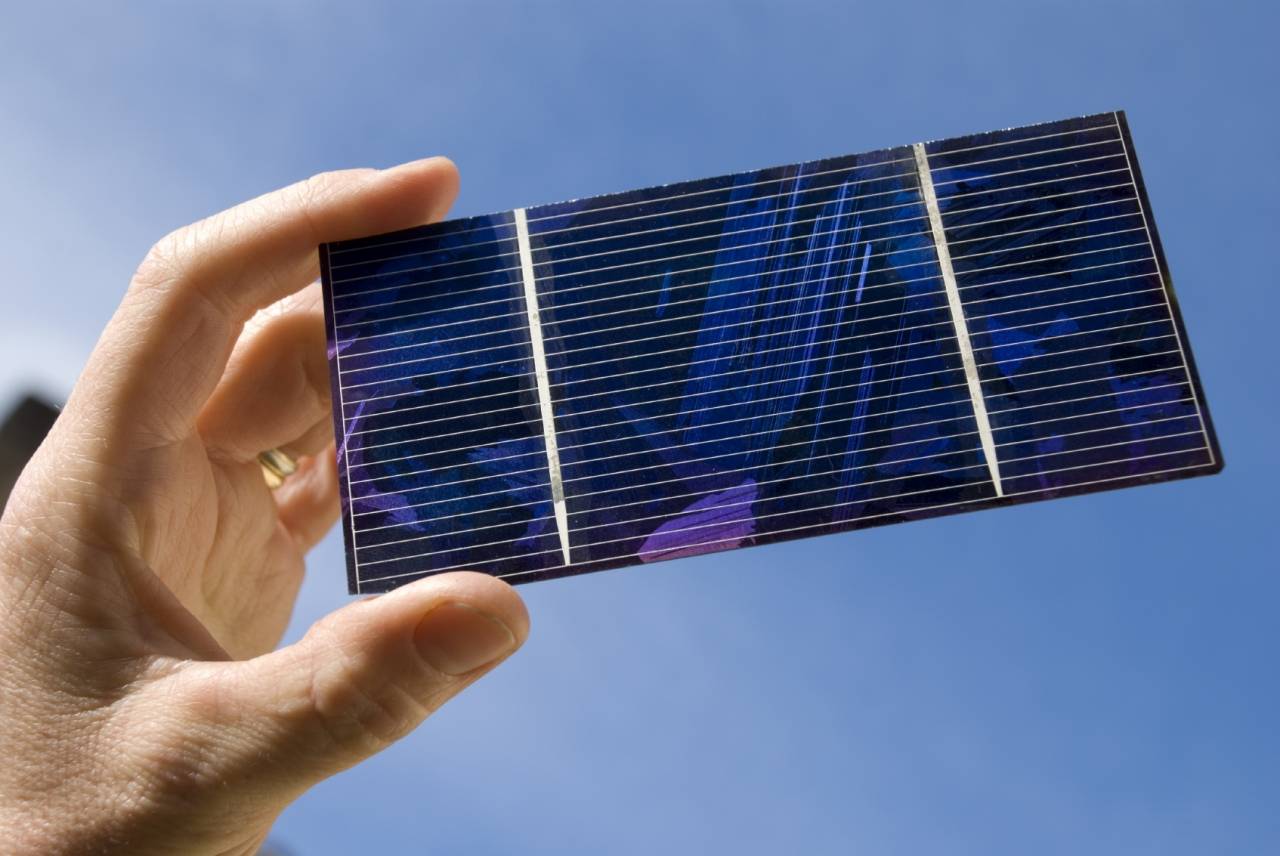

Выбор фотоэлементов

Чтобы сделать солнечную батарею для дома своими руками, следует правильно подобрать фотоэлементы. Последние подразделяются на монокристаллические, поликристаллические и аморфные.

КПД первых составляет 13%, но такие фотоэлементы малоэффективны в непогоду, внешне представляют собой ярко-синие квадраты. Поликристаллические фотоэлементы способны генерировать электроэнергию даже в непогоду, хотя их КПД всего лишь 9%, внешне темнее монокристаллических и срезаны по краям. Аморфные фотоячейки изготавливаются из гибкого кремния, их КПД составляет 10%, работоспособность не зависит от погодных условий, но изготовление таких ячеек слишком затратное, поэтому их редко используют.

Если вы планируете применять генерируемую фотоэлементами электроэнергию на даче, то советуем собрать солнечную батарею своими руками из поликристаллических ячеек, так как их КПД достаточно для ваших целей.

Следует покупать фотоячейки одной марки, так как фотоэлементы нескольких марок могут сильно отличаться — это может стать причиной возникновения проблем со сборкой батареи и ее функционированием.

Количество производимого тока определяется габаритами самого маленького фотоэлемента, поэтому следует покупать фотоячейки одинакового размера. Конечно же, не стоит приобретать дешевую продукцию, ведь это значит, что она не прошла проверку. Также не следует покупать фотоэлементы, покрытые воском (многие производители покрывают фотоячейки воском для сохранности продукции при перевозке): при его удалении можно испортить фотоэлемент.

Можно ли заменить фотоэлектрические пластины чем-то другим

Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.

Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов

Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.

Начинаем собирать солнечную панель

Сейчас можно найти массу предложений о том, как и из чего можно собрать солнечные панели. Способов много, и выбрать можно по своему предпочтению. В данном материале рассматриваются базовые принципы, которые необходимо использовать, изготавливая солнечные батареи своими руками.

Переменный ток

Также можно встретить описание сетей на солнечной энергии, использующих панели из 36 элементов. Каждая из панелей имеет мощность около 65 Ватт. Солнечная батарея для дачи или небольшого частного дома может состоять из 15 таких панелей, которые способны вырабатывать до 5 кВт в час общей электрической мощности, имея собственную мощность в 1 кВт.

Использование разметочной подложки для компонентов теплового радиатора

Основу необходимо выполнять с применением листа фанеры с маркировкой уголков. После процесса пайки на каждый компонент с его обратной стороны крепится кусочек монтажной ленты. При этом стоит прижать заднюю панель к скотчу и каждый компонент перенесется.

Для подложки используется лист фанеры.

Монтажная лента используется для крепежа с обратной стороны теплового компонента. Данный тип крепления не предполагает дополнительную герметизацию самих элементов, их можно свободно расширять под воздействием температурных показателей, что не приводит к повреждению теплового радиатора и разрыву контактов и прочих компонентов конструкции. Только лишь соединительные части устройства восприимчивы для герметизации. Подобный тип крепления больше всего подходит для наиболее опытных образцов, однако долгосрочное использование в полевых условиях не гарантируется.

Этапы сборки батареи:

1. Выложите компоненты на стеклянную плоскость. Между ними обязательно должна быть определенная дистанция, благодаря чему возможно свободно менять размеры, не нанося вреда общей конструкции. Компоненты прижимаются грузами.
2. Прежде чем приступать к пайке нанесите припой и флюс, а после тщательно припаяйте серебряные контакты (данный принцип необходимо использовать для соединения абсолютно всех солнечных компонентов).
3. Пайку необходимо сделать следующим образом: «плюсовые» токоведущие дорожки размещаются на лицевой стороне компонентов, в то время как «минусовые» — на их обратной стороне.
4. Контакты крайних компонентов выводятся на шину («плюс» и «минус»). Для шины применяют более широкий проводник из серебра.
5. Рациональным будет вывести «центральную» точку, с помощью которой ставят два вспомогательных шунтирующих диода.
6. Клемму необходимо монтировать также с наружной стороны рамы.

После пайки каждой из групп компонентов проводите тестирование

Обращая внимание на профессиональные фотографии на различных строительных сайтах, можно заметить, что некоторая область стола под солнечными компонентами вырезана. Это было сделано специально для того, чтобы определить функциональность электрической сети по завершению процесса пайки контактов

История создания и перспективы использования

Идею превращения энергии Солнца в электричество человечество вынашивало давно. Первыми появились гелиотермальные установки, в которых перегретый сконцентрированными солнечными лучами пар вращал турбины генератора. Прямое преобразование стало возможным лишь в середине XIX века, после того, как француз Александр Эдмон Баккарель открыл фотоэлектрический эффект. Попытки создать на основании этого явления действующую солнечную ячейку увенчались успехом лишь полвека спустя, в лаборатории выдающегося русского учёного Александра Столетова. Полностью описать механизм фотоэлектрического эффекта удалось ещё позже — человечество обязано этим Альберту Энштейну. К слову, именно за эту работу он получил Нобелевскую премию.

Баккарель, Столетов и Энштейн — вот те учёные, которые заложили фундамент современной солнечной энергетики

О создании первого солнечного фотоэлемента на основе кристаллического кремния возвестили мир сотрудники компании Bell Laboratories в далёком апреле 1954 года. Эта дата, по сути, и является отправной точкой технологии, которая в скором времени сможет стать полноценной заменой углеводородному топливу.

Преобразование солнечного излучения в электричество имеет огромные перспективы, ведь на каждый квадратный метр земной поверхности приходится в среднем 4.2 кВт/час энергии в день, а это экономия практически одного барреля нефти в год. Изначально используемая лишь для космической отрасли технология уже в 80-х годах прошлого века стала настолько обыденной, что фотоэлементы стали использовать в бытовых целях — в качестве источника питания калькуляторов, фотоаппаратов, светильников и т. д. Параллельно создавались и «серьёзные» гелиоэлектрические установки. Закреплённые на крышах домов, они позволяли полностью отказаться от проводного электричества. Сегодня можно наблюдать рождение электростанций, представляющих собой многокилометровые поля из кремниевых панелей. Вырабатываемая ими мощность позволяет питать целые города, поэтому можно с уверенностью говорить о том, что будущее — за солнечной энергетикой.

Современные солнечные электростанции представляют собой многокилометровые поля фотоэлементов, способные снабжать электричеством десятки тысяч домов

Как соединять пластины

Чтобы правильно соединить пластины, надо знать некоторые принципы:

1. Для увеличения напряжения в домашних условиях, при спаивании пластин нужно знать, что для увеличения напряжения соединять их надо последовательно, а для увеличения силы тока — параллельно.
2. Промежуток между кремниевыми пластинами должен составлять 5 мм с каждой стороны. Это необходимо, так как при нагреве пластины могут расширяться.
3. Каждый преобразователь имеют две дорожки: с одной стороны у них будет «плюс», с другой — «минус». Соединением все детали последовательно в единую цепь.
4. Проводники с последних компонентов цепи надо вывести на общую шину.

Когда все работы по спайке закончены, с помощью мультиметра можно проверить выходное напряжение. Оно должно составлять 18–19В для обеспечения небольшого дома электроэнергией.

Какие фотоэлементы лучше всего подходят для солнечной батареи и где их можно найти

Изготовленные кустарным способом солнечные панели всегда будут находиться на шаг позади своих заводских собратьев, и на то есть несколько причин. Во-первых, известные производители тщательно отбирают фотоэлементы, отсеивая ячейки с нестабильными или сниженными параметрами. Во-вторых, при изготовлении гелиоэлектрических батарей используется специальное стекло с повышенным светопропусканием и сниженной отражающей способностью — найти такое в продаже практически невозможно. И в-третьих, прежде чем приступать к серийному выпуску, все параметры промышленных образцов обкатывают с использованием математических моделей. В итоге минимизируется влияние нагрева ячеек на КПД батареи, улучшается система отвода тепла, находится оптимальное сечение соединяющих шин, исследуются пути снижения скорости деградации фотоэлементов и т. д. Решать подобные задачи, не имея оборудованной лаборатории и соответствующей квалификации, невозможно.

Низкая стоимость самодельных солнечных батарей позволяет построить установку, позволяющую полностью отказаться от услуг энергокомпаний

Тем не менее сделанные своими руками солнечные батареи показывают неплохие результаты производительности и не так уж и сильно отстают от промышленных аналогов. Что же касается цены, то здесь мы имеем выигрыш более чем в два раза, то есть при одинаковых затратах самоделки дадут в два раза больше электроэнергии.

Учитывая всё вышесказанное, вырисовывается картина того, какие фотоэлементы подходят под наши условия. Плёночные отпадают по причине отсутствия в продаже, а аморфные — из-за короткого срока службы и низкого КПД. Остаются ячейки из кристаллического кремния. Надо сказать, что в первом самодельном устройстве лучше использовать более дешёвые «поликристаллы». И только обкатав технологию и «набив руку», следует переходить на монокристаллические ячейки.

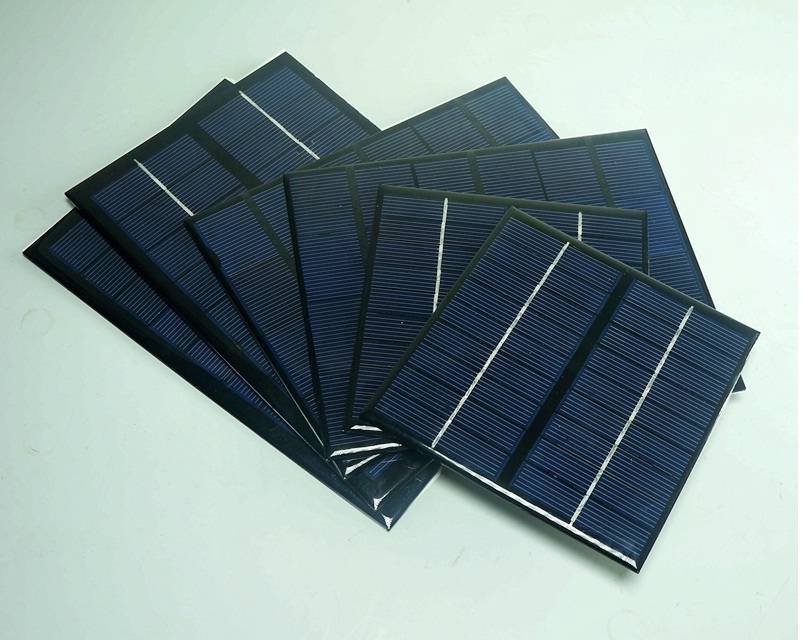

Для обкатки технологий подойдут дешёвые некондиционные фотоэлементы — как и качественные устройства, их можно купить на зарубежных торговых площадках

Что касается вопроса, где взять недорогие солнечные элементы, то их можно найти на зарубежных торговых площадках типа Taobao, Ebay, Aliexpress, Amazon и др. Там они продаются как в виде отдельных фотоэлементов различных размеров и производительности, так и готовыми наборами для сборки солнечных панелей любой мощности.

Можно ли заменить фотоэлектрические пластины чем-то другим

Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.

Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов

Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

• 2 «крокодильчика»;
• медная фольга;
• мультиметр;
• соль;
• пустая пластиковая бутылка без горлышка;
• электрическая печь;
• дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Изготовление каркаса

Идеально для этого подходит ящик с невысокими бортиками, не затеняющими фотоэлементы. Его не тяжело сделать из любого из перечисленных выше материалов, учитывая, что толщина должна быть 9,5 мм, а толщина реек – 19 мм.

Обязательно нужно предусмотреть вентиляционные отверстия в ящике, которые помогут в борьбе с температурой и излишками влаги.

В готовый ящик укладывают не проводящие ток ДВП, ДСП или другие материалы. На них крепятся солнечные элементы.

Рекомендуем:

• Как сделать топливный элемент своими руками
• Солнечные электростанции или топливная энергия
• Solarbike — велосипед на солнечных батареях: обзор

Древесину от влаги поможет защитить окрашивание влагостойкой краской. Чтобы исключить отрицательное действие внешней среды, лицевая поверхность ящика накрывается оргстеклом. В крайнем случае, используется стекло обычное. Но оно не защищает от попадания камнеми, града и т.д.

Чтобы будущая батарея была прочной, между уголком и стеклом должен находиться достаточный слой силикона, для чего с каждой стороны каркас необходимо сделать на 5 мм больше. Толщина стекла для солнечной батареи выбирается толщиной 4 миллиметра. Для рамы нужно запастись уголком 20х20мм.

Стекло в качестве материала каркаса выбирают, чтобы меньше нагревались солнечные элементы, поскольку оно пропускает мало ИК- лучей. Но можно выбрать и оргстекло. Уголкам алюминиевым чаще других материалов отдают предпочтение, но можно применять ДСВ, фанеру и пр.

Солнечная батарея: что это вообще такое и как работает?

Солнечная батарея – это устройство, которое состоит из определённого набора солнечных элементов (фотоэлементов), которые преобразуют солнечную энергию в электроэнергию. Панели большинства солнечных батарея состоят из кремния так как этот материал имеет хороший КПД по “переработке” поступающего солнечного света.

Работают солнечные батареи следующим образом:

Фотоэлектрические кремниевые ячейки, которые запакованы в общую рамку (каркас) принимают на себя солнечный свет. Они нагреваются и частично поглощают поступающую энергию. Данная энергия сразу же освобождает электроны внутри кремния, которые по специализированным каналам поступают в специальный конденсатор, в котором накапливается электричество и перерабатываясь из постоянного в переменное поступает к устройствам в квартире/жилом доме.
