Простая индукционная печь своими руками по схеме

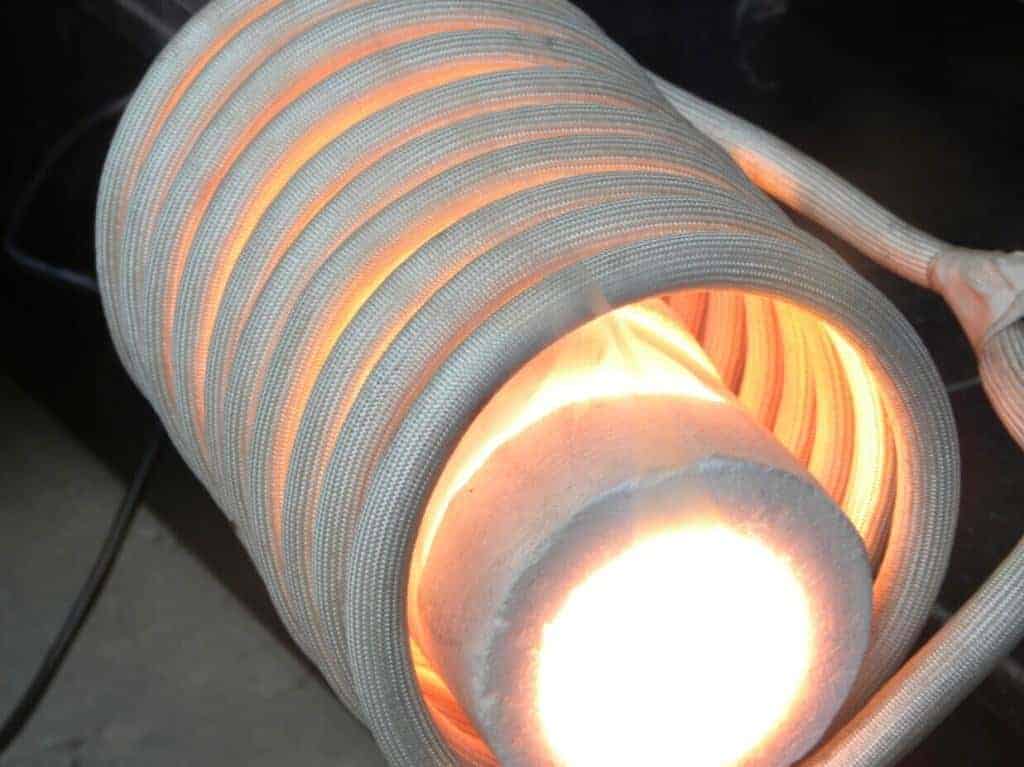

Индукционная печь — это словосочетание хорошо знакомо тем, чья профессия косвенно или напрямую связана с металлургией. Ведь именно в таких печах осуществляется процесс плавки металла.

Принцип работы индукционной печи — это процесс получения тепла от электричества, вырабатываемого переменным магнитным полем. В печах индукционного типа происходит преобразование энергии по схеме электромагнитная-электрическая-тепловая.

Индукционные печи подразделяются по видам:

Для канального типа печей характерно расположение индуктора с сердечником внутри металла. В тигельной — индуктор располагается вокруг металла.

У индукционных печей имеется целый ряд преимуществ по сравнению с другими печками или котлами:

— моментальный разогрев; — фокусировка энергии; — безопасность и экологическая чистота устройства; — отсутствие угара; — большие возможности в выборе емкости, рабочей частоты.

В промышленности такие печи используют для плавки чугуна и стали, меди и алюминия, а также драгоценных металлов. Эти печи имеют различную емкость и частоту. Именно принцип работы индукционной печи привел к созданию известной всем нам в быту микроволновой печи.

При наличии специальной электрической схемы для этого устройства, вполне реально сделать ее своими руками. Вам необходим высокочастотный генератор с частотой колебаний 27,12 МГц.

Схема собирается на 4-х электронных лампах(тетрадах), нужна также нелегкая лампа для сигнализации о готовности к началу работы.

Особенностью такой индукционной печи, собранной своими руками по такой схеме, будет то, что ручка конденсатора находится снаружи. А, самое главное, что часть металла, расположенная в катушке, расплавится очень быстро даже в устройстве с малой мощностью.

Индукционная печь своими руками — схема

— от скорости теплопередачи;

— от мощности генератора;

— от вихревых потерь и потерь на гистерезисе;

Используйте лампы высокой мощности, но не более 4 штук. Питание печи будет происходить от сети 220В с выпрямителем. Если вы будете использовать печь для плавки металла, используйте графитовые щётки, если для обогрева — нихромовую спираль.

Собрать индукционную печь своими руками несложно и экономически выгодно. Ее можно применять для обогрева гаража, дачи или как дополнительный источник обогрева своего жилища.

Посмотрите видео

Нюансы

1. При проведении опытов по нагреву и закалке металлов, внутри индукционной спирали температура может быть значительна и составляет 100 градусов Цельсия. Этот теплонагревательный эффект можно использовать для нагрева воды для бытовых нужд или для отопления дома.
2. Схема нагревателя рассмотренного выше (рисунок 3), при максимальной нагрузке способна обеспечить излучение магнитной энергии внутри катушки равное 500 Вт. Такой мощности недостаточно для нагрева большого объёма воды, а сооружение индукционной катушки высокой мощности потребует изготовление схемы, в которой необходимо будет использовать очень дорогие радиоэлементы.
3. Бюджетным решением организации индукционного нагрева жидкости, является использование нескольких устройств описанных выше, расположенных последовательно. При этом, спирали должны находиться на одной линии и не иметь общего металлического проводника.
4. В качестве теплообменника используется труба из нержавеющей стали диаметром 20 мм. На трубу «нанизываются» несколько индукционных спиралей, таким образом, чтобы теплообменник оказался в середине спирали и не соприкасался с её витками. При одновременном включении 4 таких устройств, мощность нагрева будет составлять порядка 2 Квт, что уже достаточно для проточного нагрева жидкости при небольшой циркуляции воды, до значений позволяющих использовать данную конструкцию в снабжении тёплой водой небольшого дома.
5. Если соединить такой нагревательный элемент с хорошо изолированным баком, который будет расположен выше нагревателя, то в результате получится бойлерная система, в которой нагрев жидкости будет осуществляться внутри нержавеющей трубы, нагретая вода будет подниматься вверх, а её место будет занимать более холодная жидкость.
6. Если площадь дома значительна, то количество индукционных спиралей может быть увеличено до 10 штук.
7. Мощность такого котла можно легко регулировать путём отключения или включения спиралей. Чем больше одновременно включённых секций, тем больше будет мощность работающего таким образом отопительного устройства.
8. Для питания такого модуля понадобится мощный блок питания. Если есть в наличии инверторный сварочный аппарат постоянного тока, то из него можно изготовить преобразователь напряжения необходимой мощности.
9. Благодаря тому, что система работает на постоянном электрическом токе, который не превышает 40 В, эксплуатация такого устройства относительно безопасна, главное обеспечить в схеме питания генератора блок предохранителей, которые в случае короткого замыкания обесточат систему, там самым исключив возможность возникновения пожара.
10. , при условии установки для питания индукционных устройств аккумуляторных батарей, зарядка которых будет осуществляться за счёт энергии солнца и ветра.
11. Аккумуляторы следует объединить в секции по 2 шт., подключённые последовательно. В результате, напряжение питания при таком подключении будет не менее 24 В., что обеспечит работу котла на высокой мощности. Кроме этого, последовательное подключение позволит снизить силу тока в цепи и увеличить срок эксплуатации аккумуляторов.

Индукционная печь своими руками

Благодаря пошаговому руководству можно самостоятельно создать достаточно хорошие и продуктивные агрегаты разных размеров. Для работы с мелкими и крупными деталями потребуется предварительно продумать все нюансы, касающиеся будущего корпуса установки и важных составляющих.

Простая схема индукции

Подготовительные моменты также требуют особого внимания, прежде чем приступать к сборке, стоит закупить все составляющие в специализированных магазинах. Если точно придерживаться алгоритма действий, то печь для плавки металла, получится сконструировать своими руками за короткий промежуток времени.

Конструкция из транзисторов

Из инструмента понадобится паяльник и плоскогубцы, место для работы также нужно подготовить заранее, удобство и скорость создания агрегата напрямую зависит от этого фактора. Питание аппарата предполагает подключение к сети в 220 В, не будет лишним использовать выпрямители. Закупить нужно такие составляющие как:

1. Диоды, в количестве 2 шт.(UF4007).
2. Конденсаторы.
3. Два полевых транзистора.
4. Резистор(470 Ом).
5. Дроссельные кольца(2 штуки).
6. Провод с сечением в 2 мм.

Без специальной схемы не обойтись, на ней наглядно можно увидеть все интересующие нюансы, бумаги лучше держать перед собой и в случае необходимости сразу заглянуть туда.

Транзисторы необходимо расположить на радиаторы, параметры которого должны соответствовать возможным повышениям температур, ведь в момент работы агрегата схема будет греться. После чего переходят к изготовлению дросселя, для этого на кольца наматывают медную проволоку, не стоит делать больше 15 витков.

Конденсаторы следует объединить, чтобы получилась батарея, благодаря параллельному соединению элементов можно достичь показателей в 4,7 мкФ.

Индикатор также обматывается проволокой диаметром 2 мм, 8 витков будет достаточно, концы необходимо оставить длинные, благодаря этому дальнейшее подключение не вызовет проблем.

С графитовыми щетками

Подобная конструкция отлично подойдет для выплавки сплавов из любого металла, прежде чем приступать к работе потребуется приобрести следующий список составляющих:

1. Щетки.
2. Гранит порошкового типа.
3. Трансформатор.
4. Шамотрые кирпичи.
5. Проволоку из стали.
6. Алюминий тонкого образца.

За основу стоит взять бокс, он конструируется из кирпича, который следует положить на плитку огнеупорного типа. Поверх кладут асбестокартонный лист, чтобы придать элементу нужную форму, стоит только смочить поверхность водой. Размеры конструкции напрямую зависят от мощности, которую будет выдавать трансформатор. Если деталь берется из сварочного аппарата старого образца, то ее следует предварительно перемотать.

Чтобы не допустить перегрева, потребуется обмотать корпус тонким алюминием, который возьмет лишнюю температуру на себя. Глиняная подложка достаточно практична, ее укладывают, чтобы расплавленный металл не растекался по поверхности. На последнем этапе устанавливают графитовые щетки, этот элемент при необходимости можно заменить новым.

Печь на лампах

Я всегда советую перед началом конструирования любого устройства сделать подробную разработку будущей модели, составить схему и спроектировать работу. Без минимального опыта в физике и электричестве лучше не браться за изготовление, а изначально найти хорошую и полезную информацию как сделать индукционную печь.

Медную проволоку необходимо согнуть так, чтобы получилась спираль, витки не стоит делать слишком близко, 5 мм считается минимальным показателем. Диаметр готового элемента варьируется от 8 до 16 см. Индуктор следует подбирать так, чтобы тигель достаточно легко помещался.

Схема печи на лампах

Созданную схему обрамляют корпусом из графита или текстолита, материал в обязательном порядке не должен проводить ток. Для удобства большинство экземпляров оснащают лампой-индикатором, а благодаря подстроечному конденсатору получится регулировать мощность.

Купить детали на Алиэкспресс

Купить Транзисторы IRFP250 Купить Диоды UF4007 Купить Конденсаторы 0,33uf-275v

Приборы, осуществляющие нагрев за счет электричества, а не газа, безопасны и удобны. Такие нагреватели не производят копоти и неприятного запаха, но потребляют большое количество электроэнергии. Отличный выход — собрать индукционный нагреватель своими руками. Это и экономия средств, и вклад в бюджет семьи. Существует много простых схем, по которым индуктор можно собрать самостоятельно. Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.

Принцип работы устройств

Принцип работы устройств

Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.

Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.

Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:

• металлический сердечник;
• корпус;
• тепловая изоляция.

Особенности схемы для ускорения частоты тока следующие:

• промышленная частота в 50 Гц не подходит для самодельных приборов;
• прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
• эффективное нагревание осуществляется при частоте 10 кГц.

Сборка по схемам

Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.

Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:

• стальная проволока диаметром 6−7 мм;
• медная проволока для катушки индуктивности;
• сетка из металла (для удержания проволоки внутри корпуса);
• переходники;
• трубы для корпуса (из пластика или стали);
• высокочастотный инвертор.

Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:

• нарезать проволоку на отрезки в 6−7 см;
• металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
• аналогично закрыть отверстие трубы снаружи;
• намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
• вставить конструкцию в систему отопления;
• с помощью инвертора подключить катушку к электричеству.

По похожему алгоритму можно легко собрать индукционный котел, для чего следует:

• нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
• сварить их друг с другом, соединяя меньшими диаметрами между собой;
• приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
• сделать крепление для индукционной печки, приварив с одной стороны два уголка;
• вставить варочную панель в крепление из уголков и подключить к электросети;
• внести в систему теплоноситель и включить нагрев.

Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²

Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:

• Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
• Количество витков к проводу большего сечения подбирается математическим вычислением.
• Потребуется охлаждение работающих элементов.

Инструкция по изготовлению индукционного нагревателя

Чтобы осуществить переделку сварочного оборудования в индукционную печь, необходимо подготовить расходные детали и инструменты

Также важно подготовить чертежи и придерживаться инструкции по сборке

Простое изделие на основе сварочного инвертора

Для изготовления простого, но эффективного нагревателя, можно использовать сварочный инвертор. Процесс изготовления достаточно простой:

1. Для начала нужно взять толстостенную полимерную трубку.
2. С торцевой части трубы стоит установить разводку и 2 вентиля, а внутрь засыпать куски стальной проволоки небольшого диаметра и размера (5 мм).
3. Закрепить верхний вентиль.
4. Выполнить 90 витков медной проволокой для сборки индуктора.

В качестве генератора используется сварочный аппарат, а роль нагревателя играет трубка с проволокой. Аппарат устанавливается в режим переменного тока с повышенной частотой.

В процессе нагрева происходит излучение магнитного поля и прогревание проволоки вихревыми потоками. Это вызывает закипание жидкости.

Экспериментальная модель нагревателя мощностью 1600 Вт

Для сборки экспериментального оборудования мощностью 1,6 кВт потребуется подготовить металлическую трубу с толстыми стенками. Поскольку катушка без особых сложностей сможет прогреть любой материал, можно усовершенствовать нагреватель.

Корпус можно изготовить из пластиковой трубы, которая обладает большим диаметром, чем элемент системы отопления. Оптимальная длина изделия составляет 1 м, а внутреннее сечение — 50-80 мм.

Чтобы подключить нагреватель к оборудованию, потребуется закрепить переходники сверху и снизу корпуса. Нижняя секция закрывается решеткой, а затем внутрь корпуса помещают наполнитель из небольших металлических частиц.

Для обмотки подходит медный провод с изоляцией сечением 1-1,5 мм. Использование более толстой проволоки неоправданно, поскольку это усложнит плотное расположение витков.

Печь для нагрева металла

Из-за повышенной пожарной безопасности метод индукции применяется в металлургии. Собрать нагреватель для обработки металлических заготовок можно из подручных средств. Для предстоящих работ потребуется подготовить:

1. 12-вольтный аккумулятор.
2. Медную обмоточную проволоку.
3. Пленочные конденсаторы.
4. Транзисторы и диоды.
5. Кольца блока питания от персонального компьютера.

Индукционная печь из сварочного инвертора.

Последующая сборка производится по такой инструкции:

На радиаторы охлаждения устанавливаются транзисторы. Во время использования прибор интенсивно нагревается, поэтому лучше подготовить крупные радиаторы.
Изготавливаются дроссели. Для их сборки применяют медную проволоку и кольца блока питания ПК

Важно следить, чтобы межвитковое расстояние оставалось идентичным на каждом отрезке.
Собирается конденсаторная батарея. Емкость элемента питания должна составлять 4,7 мкФ.
Изготавливается обмотка. Диаметр медной проволоки должен составлять 2 мм

Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

Диаметр медной проволоки должен составлять 2 мм. Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

На последнем этапе подключается аккумулятор. Ток регулируется во время изготовления печи. Для этого достаточно поменять количество витков.

Кроме того, следует предусмотреть систему отвода тепла и вентиляции, т.к. во время работы печь сильно нагревается.

Нагреватель для воды

Использование такого агрегата в частном доме позволит организовать бесперебойную подачу ГВС или обогрев помещения. Система расходует много электрической энергии, но обладает простой схемой сборки и отсутствием сложностей в обслуживании. Предстоящая сборка начинается с подготовки:

1. Сварочного инвертора.
2. Теплоизолятора (подойдет керамзит).
3. Проволоки из меди и стали.
4. Отрезка пластиковой трубы с толстыми стенками.
5. Трубок разного диаметра.

На первом этапе начинается изготовление котла. Его можно соорудить из 2 трубок разного сечения, которые вставляются друг в друга с выдерживанием зазора 20-25 мм.

Дальше производится приваривание концов колец и подсоединение к общей системе отопления. Во внешнюю стенку нужно вварить выходную и входную трубки.

Затем изготавливается обмотка, которая в точности повторяет форму котла. Всего нужно выполнить 35-40 витков, соблюдая равное межвитковое расстояние.

На последнем этапе собирается защитный корпус, который делается из диэлектрического материала, и подключается инверторный аппарат и теплоноситель.

Правильно собранная конструкция сможет прослужить в течение 20-25 лет без ремонта и замены расходных деталей.

Разновидности оборудования

Широкое применение получили только два типа печи: тигельные и канальные. Они обладают сходными преимуществами и недостатками, отличия заключаются лишь в применяемом методе работы:

1. В тигельный тип печи приходится проводить загрузку каждой порции шихты отдельно. Принцип работы устройства заключается в следующем: металл загружается внутрь индуктора, после расплавки он сливается и проводится загрузка новой порции. Как правило, подобная модель приобретается для небольших мастерских, когда работа ведется с небольшим количеством сырья.
2. Канальные отличаются тем, что позволяют проводить плавку металла непрерывно. Конструкция позволяет проводить погрузку новой порции металла и слив уже расплавленного во время работы. Недостатком можно назвать лишь то, что трудности возникают на момент слива, так как канал слива должен быть заполнен.

Большей популярностью пользуется тигельная разновидность индукционных печей. Это связано с их высокой производительностью и простотой в эксплуатации. Кроме этого, подобную конструкцию при необходимости можно изготовить самостоятельно.

Самодельные варианты исполнения встречаются довольно часто. Для их создания требуются:

1. Генератор.
2. Тигель.
3. Индуктор.

Опытный электрик при необходимости может сделать индуктор своими руками. Этот элемент конструкции представлен обмоткой из медной проволоки. Тигель можно приобрести в магазине, а вот в качестве генератора используется ламповая схема, собранная своими руками батарея их транзисторов или сварочный инвертор.

Использование сварочного инвертора

Печь индукционная для плавки металла своими руками может быть создана при применении сварочного инвертора в качестве генератора. Этот вариант получил самое широкое распространение, так как прилагаемые усилия касаются лишь изготовления индуктора:

1. В качестве основного материала применяется тонкостенная медная трубка. Рекомендуемый диаметр составляет 8—10 см.
2. Трубка изгибается по нужному шаблону, который зависит от особенностей применяемого корпуса.
3. Между витками должно быть расстояние не более 8 мм.
4. Индуктор располагают в текстолитовом или графитовом корпусе.

После создания индуктора и его размещения в корпусе остается только установить на свое место приобретенный тигель.

Применение транзисторов

Подобная схема довольно сложна в исполнении, предусматривает применение резисторов, нескольких диодов, транзисторов различной емкости, пленочного конденсатора, медного провода с двумя различными диаметрами и колец от дросселей. Рекомендации по сборке следующие:

1. При применении рассматриваемой схемы конструкция будет сильно нагреваться. Именно поэтому следует использовать эффективное охлаждение.
2. Приобретенные конденсаторы собираются в одну схему для получения батареи.
3. В качестве основы для индуктора применяются дроссельные кольца. На них наматывается ранее приобретенная медная трубка диаметром около 1 мм. Количество витков определяет то, какой мощностью будет самодельная печь. Рекомендуемый диапазон от 7 до 15 витков.
4. На предмет цилиндрической формы наматывается вторая медная трубка, диаметр которой должен быть около 2 мм. Стоит учитывать, что концы этой трубки следует оставлять большими, так как они будут использоваться для подключения к источнику питания.
5. В качестве источника питания можно использовать аккумулятор с мощностью 12 В.

Созданная схема помещается в текстолитовый или графитовый корпус, которые являются диэлектриками. Схема, предусматривающая применение транзисторов, довольно сложна в исполнении. Поэтому браться за изготовление подобной печи следует исключительно при наличии определенных навыков работы.

Печь на лампах

В последнее время печь на лампах создают все реже, так как она требует осторожности при обращении. Применяемая схема проще в сравнении со случаем применения транзисторов

Сборку можно провести в несколько этапов:

1. В качестве генератора тока применяются 4 лучевые лампы, которые соединяются при параллельном подключении.
2. Применяемая проволока из меди должна соединяться по спирали. Создаваемые витки должны иметь диаметр от 8 до 16 см, расстояние между ними не менее 5 миллиметров. Стоит учитывать, что понадобится довольно большое количество проволоки, так как внутри витков должен поместиться тигель.
3. Создаваемая спираль помещается в корпус из материала, который не проводит электрический ток.
4. Повысить эффективность схемы можно при дополнительном подключении подстроечного конденсатора.

Применяемые ламы должны быть защищены от механического воздействия.

Конструкции и параметры индукционных печей

Канальная

Одним из вариантов изготовления индукционной печи своими руками является канальная.

Для ее изготовления можно использовать обычный сварочный трансформатор, работающий на частоте 50 Гц.

В этом случае вторичную обмотку трансформатора надо заменить кольцевым тигелем.

В такой печи можно плавить до 300-400 г цветных металлов, а потреблять она будет 2-3 кВт мощности. Такая печь будет иметь большой кпд и позволит выплавлять металл высокого качества.

Основной трудностью изготовления канальной индукционной печи своими руками является приобретение подходящего тигеля.

Для изготовления тигеля должен использоваться материал с высокими диэлектрическими свойствами и высокой прочности. Такой как электрофарфор. Но такой материал не просто найти, а еще трудней обработать в домашних условиях.

Тигельная

Важнейшими элементами тигельной печи индукционного типа являются:

• индуктор;
• генератор напряжения питания.

В качестве индуктора для тигельных печей мощностью до 3 кВт можно использовать медную трубку или провод диаметром 10 мм или медную шину сечением 10 мм². Диаметр индуктора может составлять около 100 мм. Число витков от 8 до 10.

При этом существует много модификаций индуктора. Например, его можно выполнить в виде восьмерки, трилистника или иной формы.

В процессе работы индуктор обычно сильно нагревается. В промышленных образцах для индуктора используется водяное охлаждение витков.

В домашних условиях использование такого метода затруднительно, однако индуктор может нормально работать в течение 20-30 минут, что вполне достаточно для домашних работ.

Однако такой режим работы индуктора вызывает появление на его поверхности окалины, что резко уменьшает кпд печи. Поэтому время от времени индуктор приходится заменять на новый. Некоторые специалисты для защиты от перегрева предлагают покрывать индуктор жаропрочным материалом.

Генератор переменного тока высокой частоты – другой важнейший элемент тигельной печи индукционного типа. Можно рассмотреть несколько типов таких генераторов:

• генератор на транзисторе;
• генератор на тиристоре;
• генератор на МОП- транзисторах.

Простейшим генератором переменного тока для питания индуктора является генератор с самовозбуждением, схема которого имеет один транзистор типа КТ825, два резистора и катушку обратной связи. Такой генератор может вырабатывать мощность до 300 Вт, а регулировка мощности генератора осуществляется путем изменения постоянного напряжения источника питания. Источник питания должен обеспечивать ток до 25 А.

Предлагаемый для тигельной печи генератор на тиристоре включает в схему тиристор типа Т122-10-12, динистор КН102Е, ряд диодов и импульсный трансформатор. Тиристор работает в импульсном режиме.

Проведенный анализ схемы показал, что в такой схеме имеются достаточно мощные паразитные колебания на частотах, близких к 120 МГц.

Индукционная печь самостоятельного изготовления

Такие сверхвысокочастотные излучения могут негативно повлиять на здоровье человека. В соответствии с российскими нормами безопасности с высокочастотными колебаниями разрешается работать при плотности потока электромагнитной энергии не более 1-30 мВт/м². Для данного генератора, как показали расчеты, это излучение на расстоянии в 2,5 м от источника достигает 1,5 Вт/м². Такая величина является неприемлемой.

Схема генератора на МОП-транзисторах включает четыре МОП-транзистора типа IRF520 и IRFP450 и представляет собой двухтактный генератор с независимым возбуждением и индуктором, включенным в мостовую схему. В качестве задающего генератора используется микросхема типа IR2153. Для охлаждения транзисторов требуется радиатор не менее 400 см² и воздушный обдув.
Этот генератор может обеспечивать мощность питания до 1 кВт и менять частоту колебаний в пределах от 10 кГц до 10 МГц. Благодаря этому печь, использующая генератор такого типа, может работать как в режиме плавления, так и поверхностного нагрева.

Индукционная плавильная печь своими руками: схема изготовления – Токарь

Добрый день. Ну и хватит о добром. Начитавшись и насмотревшись на всем известный индукционный генератор по схеме ZVC драйвера, решил сделать нечто похожее для закалки небольших металлических предметов, в гаражную автомастерскую и для плавки свинца на грузила. Схема стандартная, обычный высокочастотный мультивибратор, который повторили уже сотни человек.

Схема ZVC драйвера

Стандартный вариант генератора

Усиленный вариант схемы

Но видно мне войти в их число не судьба…

Были куплены все необходимые детали — новые полевые транзисторы, новые фаст диоды и стабилитроны. Всё перед пайкой было испытано на транзистор-тестере, в том числе для определения правильной цоколёвки.

Была собрана шикарная катушка из чистой меди диаметром 5 мм. Но работать сей девайс упорно отказывался.

Добыча искомых и установка также оказалась безрезультативной — индукционный нагреватель металлов как не работал раньше, так и не собирался работать дальше. Подключение различных вариантов катушек совместно с конденсаторами разной емкости картину не изменили — «открывает рыба рот, но не слышно что поёт», то есть транзисторы открываются, ток тянут, а генерации не происходит…

• В конце концов всё это изрядно надоело, многодневные танцы с бубном закончились, и пришлось с поклоном идти к китайцам на ихний Алиэкспресс, заказывать за 7 долларов готовый модуль генератора.
• Спустя 2 недели эта штука была доставлена курьером прямо на дом и после подключения к компьютерному блоку питания на 12 В успешно заработала.

Причём она работала и от 5-ти вольт, и с маленькой штатной катушкой, и с большой самодельной, в общем генерировала мощное электромагнитное поле во всех позах (с теми же деталями и схемой). Раскаляет 3 мм штырь до красна за 20 секунд. С железкой 6 мм возится несколько минут, при этом жутко греется само (в основном транзисторы и катушка).

На что тут грешить — даже не знаю. Может конденсаторы не те, может транзисторы… В любом случае факт остается фактом: промышленная плата заработала, а самодельная нет. Так что кто хочет — может смело кинуть в меня куском канифоли, другие — посочувствовать, третьи сами попробовать собрать этот индукционник и написать в х о результатах…

Принцип работы индукционного нагрева

В работе индукционного нагревателя используется энергия электромагнитного поля, которую нагреваемый объект поглощает и преобразует в тепловую. Для генерирования магнитного поля используется индуктор, т. е. многовитковая цилиндрическая катушка. Проходя через этот индуктор, переменный электрический ток создает вокруг катушки переменное магнитное поле.

Самодельный инверторный нагреватель позволяет производить нагрев быстро и до очень высоких температур. С помощью таких устройств можно не только нагревать воду, но даже плавить различные металлы

Если внутрь индуктора или близ него разместить нагреваемый объект, его будет пронизывать поток вектора магнитной индукции, который постоянно меняется во времени. При этом возникает электрическое поле, линии которого располагаются перпендикулярно направлению магнитного потока и движутся по замкнутому кругу. Благодаря этим вихревым потокам электрическая энергия трансформируется в тепловую и объект нагревается.

Таким образом, электрическая энергия индуктора передается объекту без использования контактов, как это происходит в печах сопротивления. В результате тепловая энергия расходуется более эффективно, а скорость нагрева заметно повышается. Широко применяется этот принцип в области обработки металла: его плавки, ковки, пайки наплавки и т. п. С не меньшим успехом вихревой индукционный нагреватель можно использовать для подогрева воды.
