GSM управление котлом отопления виды, способы, возможности

Особенности дистанционного управления

Управление отоплением в загородном доме через GSM или по сети Интернет по достоинству оценят владельцы загородных домов или дач, рассчитанных на круглогодичное использование. Если приходится надолго оставлять дом без присмотра, появляются опасения относительно функционирования отопительной системы – к примеру, если котел по какой-либо причине погаснет и автоматически не включится, система перемерзнет. Это чревато разгерметизацией контура и необходимостью серьезно вложиться в ремонт.

Удаленное управление отоплением характеризуется целым рядом преимуществ:

за счет функционирования в экономичном режиме снижаются затраты на энергоноситель и продлевается срок эксплуатации оборудования, так как оно меньше изнашивается при пониженных нагрузках;
отопительную систему можно включить в общую сеть дома, созданную для инженерных систем — это снизит суммарные затраты на их функционирование.

Управления котлом, как по GSM (SMS) так и через Интернет дает возможность:

следить за поддержанием стандартного режима работы автономной отопительной системы с равномерным прогревом всего дома;
при необходимости обеспечивать выборочный нагрев помещений в соответствии с личными предпочтениями;
предотвратить перемерзание трубопровода отопительной системы во время длительного отсутствия хозяев в холодные месяцы;
заблаговременно переключать отопительную систему из экономичного режима в штатный, чтобы к приезду хозяев коттедж или дачный дом был прогрет;
в режиме онлайн контролировать состояние и функционирование отопительной системы, оперативно получать информацию о неполадках.

Скриншот из личного кабинета GSM-контроллера управления отоплением

Система управления автономным отоплением может быть первым шагом на пути к созданию «умного дома», к обеспечению максимально комфортных условий для жизни.

Для каких систем предусмотрено управление на расстоянии?

Автоматическое управление отоплением применяется для двухтрубных автономных систем с мембранным расширительным баком и насосом для принудительной подачи теплоносителя в контур. Особенно эффективно управление системой, где каждый из приборов отопления подключен отдельно, через распределительную гребенку — коллектор. В состав системы могут входить контуры с радиаторами и теплые водяные полы.

Система в обязательном порядке оснащается блоком безопасности, который функционирует в автоматическом режиме и предотвращает разгерметизацию водяной рубашки котла и отопительного контура из-за избыточного давления. Излишки давления стравливаются через аварийный клапан.

Дополнительно монтируется оборудование, позволяющее управлять системой — датчики температуры и давления, устройства, позволяющие регулировать расход теплоносителя, контроллеры, средства для создания единой информационной сети.

Погодозависимая система

Управление котлом отопления эффективнее, если в дополнение к температурным датчикам, установленным в отапливаемых помещениях, добавлено устройство для измерения температуры воздуха на улице. Такой вариант обеспечивает точную регулировку температурного режима и дает возможность настроить систему таким образом, чтобы она самостоятельно адаптировалась к меняющимся погодным условиям.

В результате при похолодании радиаторы будут греть сильнее, при потеплении — переходить в энергосберегающий режим. Это не только способствует экономии энергоносителя, но и снижает инерционность функционирования отопительной системы.

Настенный погодозависимый регулятор отопления для управления системой отопления

Гибкое зональное регулирование обеспечивает комфортные условия для людей с учетом ситуации: к примеру, если в комнате находится много людей, в ней быстро становится жарко, так как тела излучают тепло. Температурный датчик в помещении реагирует на повышение температуры воздуха, в результате чего нагрев батарей в этой комнате уменьшается до оптимального уровня.

Обычно систему с погодозависимым управлением настраивают таким образом, чтобы она автоматически отключала котел, если температура на улице достигла заданного уровня. Системы беспроводного и удаленного управления идеально сочетаются с погодозависимой автоматикой — функционирование системы не требует постоянного вмешательства человека, достаточно вносить коррективы в режим работы по мере необходимости.

Адаптация температуры в комнате под погодные условия

Для большего комфорта пребывания в помещении рекомендуется регулировать температуру в комнате под погодные условия на улице. Это необходимо для того, чтобы в коттедже не было слишком холодно или жарко. Чтобы обеспечить комфортную атмосферу в жилых помещениях, необходимо подключить к системе обогрева дома не только внутренний датчик комнатной температуры, но и внешний – для определения погоды на улице.

Адаптация температуры в помещении под погодные условия выгодна тем, что позволяет оптимизировать работу отопительных приборов. Когда на улице холодно, система обогрева получает сигнал о необходимости повысить температуру теплоносителя. Если снаружи жарко, наоборот – нагрев теплоносителя снизится.

Такой поход к обогреву помещений позволяет рационально использовать топливо и не жечь его, когда в этом нет необходимости.

Как это работает

Для полной оценки сложностей, при настройке и установке, лучше рассмотреть работу наиболее распространенных систем дистанционного контроля в индивидуальном порядке.

Интернет

При условии, что в доме имеется возможность подключения к интернет-сети, открывается перспектива организовать дистанционную координацию отопительного котла при помощи Wi-Fi подключения.

Такая модель будет успешно взаимодействовать с электронной автоматикой, функцианирующей на базе контроллеров через щит управления котлом. Для механических датчиков существуют системы другого профиля, популярностью пользуется российский «Кситал».

Для того чтобы получить возможность удаленного управления газовым котлом, следует произвести монтаж дополнительных сегментов:

спецприемник управления;
многоканальный термостат с программатором, позволяющим не только осуществлять регулировки, но и задавать различные температурные режимы.

В домашних условиях представленная система программируется при помощи пульта. В случаях удаленного контроля используют ПК или смартфон, в который предварительно устанавливают специальное приложение. Таким образом осуществлять дистанционный контроль над отоплением можно при помощи любой подручной техники, это может быть компьютер или ноутбук, а также смартфон или планшет. Процедура координации выглядит достаточно просто, ведь системные требования не представляют особой сложности.

Коммуникации блока контроля с регуляторами и запорными механизмами происходят в беспроводном режиме. Проводка необходима лишь для подключения температурных датчиков, такие устройства беспроводного типа найти достаточно сложно. В случае управления электрическим котлом при посредстве интернета нет необходимости выделять IP-адрес.

Управление при помощи сотовой связи

Многоцелевое устройство, такое как мобильный телефон, может дополнительно послужить пультом управления котлом, в рамках программы «умный дом».

Для этой миссии требуется установить необходимое мобильное приложение, которое может взаимодействовать с устройствами на базе:

Android;
iOs;
Windows Phone.

Процесс установки не вызывает затруднений из-за своей простоты. В ходе настроек выбирается режим оповещения, который может передавать информацию в виде СМС, либо в виде голосовых сообщений. Наиболее простой способ настройки дистанционной координации отопления осуществляется при помощи облачного сервиса. Детальная инструкция по настройкам прилагается к моделям от разных производителей в индивидуальном порядке, она не имеет общей основы.

С какими котлами работает

Перед покупкой модуля нужно выяснить, поддерживает ли котел отопление подключение подобного устройства. Такая поддержка есть далеко не во всех моделях.

Для подключения девайса подойдут автономные системы с принудительной циркуляцией теплоносителя (то есть оснащены насосом). При этом необходима переработка системы безопасности с целью предотвращения прорывов в местах подключения модуля.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Если модуль имеет датчик температуры воздуха, то его можно использовать и с другими типами котлов. Правда, за счет измерения t за пределами системы он будет работать чуть менее точно.

Особенности эксплуатации в различных типах котлов

Устройство имеет специфику эксплуатации в разных типах систем отопления:

При применении в электрокотлах возможно отслеживание напряжения. Также девайс может подать сигнал о коротком замыкании.
При использовании с несколькими котлами одновременно прибор может обобщать информацию от них. Это актуально при применении на производстве или в хозяйственных помещениях.
В пеллетных котлах, работающих на древесных гранулах, модуль может регулировать подачу топлива в систему.

Как выбрать

GSM модуль для котлов отопления стоит выбирать, исходя из его основных и дополнительных функций, а также техпараметров:

Что касается управления, регулировка выполняется при помощи кнопок на сенсорной панели и команд по смс, которые отправляются со смартфона. Программаторы зарекомендовавших себя компаний управляются особым программным обеспечением

Фирмы Viessmann (Висман) и Buderus (Будерус) выпускают программы на системы Android (Андроид) и iOS (Айфон), которые дают возможность получать мгновенный удалённый доступ к обогревательному агрегату.
Стоит обратить внимание при покупке на стандартный комплект устройства. Исходя из выбранной модели, GSM может иметь автоматический контроль уровня газа, выносной комнатный термодатчик.
Посмотрите на количество каналов настройки

Именно данный показатель влияет на количество включенных датчиков температуры и другого оборудования. Обычные модели имеют два канала, один из которых применяется при присоединении выносного регулятора — удалённого управления котлом на газу по модулю. Второй используется для отправки сигнала посредством смс.
Теперь о микропроцессоре. Модели подешевле содержат всего пару элементарных функций и рабочих режимов. Приборы подороже содержат встроенный регулятор управления на неделю.
Такое дистанционное управление котлом отопления работает от электрической сети, поэтому стоит обратить внимание на аккумулятор. Если вдруг отключится напряжение, то питание в автоматическом режиме перейдёт на аккумулятор. Ёмкости батареи должно хватать для хорошей независимой работы GSM модуля на протяжении нескольких часов. Во время частых перебоев в электросети приобретают аккумулятор большей ёмкости.

Производители

GSM управление котлом могут предложить на рынке производители отопительных котлов и независимые фирмы, которые направлены на выпуск конкретно автоматизации.

Отличие общих автоматизированных систем в гибкости, подключении нескольких типов приборов для параллельного обслуживания. То есть они станут отличным вариантом для любого отопительного агрегата и смогут в одно и то же время обслуживать, допустим, охранную систему и бытовое оборудование в доме.

Выбор будет сделан из таких известных моделей и изготовителей, как Эван, Vaillant, Viessmann, Protherm, Кситал, Buderus. Все имеют стандартный набор функций по подключению нескольких температурных датчиков и контроля за функционированием котла, температурой воздуха в комнатах и за окном.

Компания-производитель	Модель	Средняя цена, руб.
Vaillant	ZONT H-1 (Эван)	8 400
Viessmann	Модуль Vitocom 100 (тип GSM2)	13 200
Buderus	Buderus Logamatic Easycom (PRO)	65 000 (270 000)
Protherm	Модуль GSM для котла Protherm	7 500
Телеметрика	GSM модуль для котла GSM-термометр	8 800
Кситал	GSM-4T	7 700 руб.
Кситал	GSM-8T	8 200 руб.
Кситал	GSM-12T	8 400
Эван	GSM-Climate	7 500

Удаленное управление котлом – это довольно удобно и рационально. Ведь GSM модуль позволяет не только управлять отопительной системой на расстоянии, но и экономить денежные средства и быть в курсе всех возникающих неполадок.

Система дистанционно управления отоплением “Teplocom-GSM PRO” от компании “БАСТИОН”.

Кстати совсем недавно в ассортименте компании “БАСТИОН” появились контроллеры “Teplocom–GSMPro“. Эти GSM-системы уже работают со смартфонами, через специальное приложение по GSM-связи и позволяют контролировать до 5 беспроводных розеточных реле на расстоянии до 200 метров. Перечислив функционал новых контроллеров Мы увидим преимущество контроллеров “Teplocom–GSMPro” даже над контроллерами “Эван GSM-Climate”.

Давайте поглядим:

• Наличие трех входов (возможность организации охранки 3х зон).

• Удобное управление с помощью приложения GSMTeplocom.

• Подключение до пяти беспроводных управляемых розеток.

• Режим термостата для управляемой розетки. (Управление электронагревателями)

• Управление включением/отключением розетки по SMS.

• Управляемая розетка может работать, как измеритель температуры воздуха в помещении или термодатчик теплоносителя. (Возможность подключения выносного термодатчика)

• Мощность коммутации управляемой розетки до 3кВт.

• Режим термостата по температуре воздуха или теплоносителя.

А совсем недавно GSM-системы Teplocom обзавелись приложением для смартфонов, вот их фото:

Одним словом устройства удаленного контроля температуры системы отопления и температуры в доме все больше и больше продвигаются в сторону систем автоматизации и умного дома. Каждый выбирает индивидуально от необходимых потребностей и функционала GSM-систему, соответственно от функций изменяется цена. Все это в итоге влияет на расширение ассортимента среди контроллеров дистанционного управления посредством GSM-связи.

Запуск модуля в работу

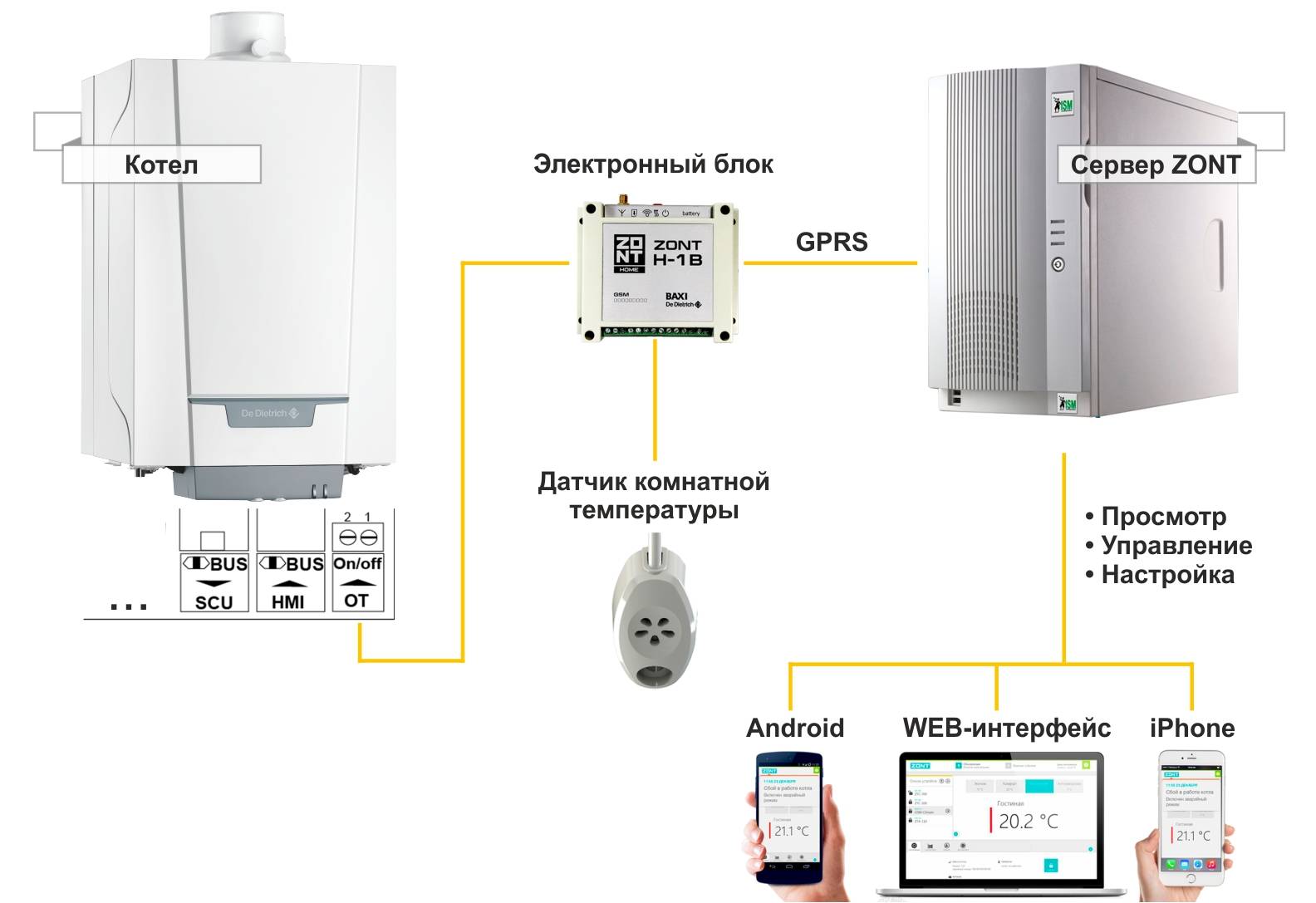

Схема подключения

Настройку и включение модуля обычно проводят в следующей последовательности:

подключение модуля к контроллеру котла отопления;
установка sim-карты, введение pin-кода;
далее нужно задать pin-код контроллеру. Это необходимо для защиты идентификации в sms-сообщениях;
ввод всех зарегистрированных номеров;
отправка pin-кода на sim-карту контроллера – в ответ вы получите сообщение о текущих параметрах котла и датчиков.

Если нужно изменить какой-то параметр (например, температуру котла), снова набираете код, затем желаемую температуру. В ответе придёт подтверждение новых настроек. Это означает, что GSM-модуль активизирован и включён в работу.

Дополнительно можно установить комнатный терморегулятор для газового котла, который позволит увеличить срок службы основных узлов системы теплоснабжения.

Полезные советы по ремонту газовых котлов. Какие виды работ можно провести самостоятельно, а что лучше доверить специалистам. Видео.

Лучшие модели GSM-модулей для дистанционного управления отопительными котлами

Рассмотрим несколько актуальных моделей устройств, доступных на сегодняшний день для покупки.

КотелОК 2.0

Простая, недорогая и надежная модель российского производства. Стоимость изделия варьируется от 5 000 до 6 500 рублей.

Состоит из следующих компонентов:

GSM-блок с антенной;
панель управления;
датчик.

Панель управления имеет широкий монохромный дисплей и четыре кнопки настройки. Хорошая антенна GSM обеспечивает хорошее качество сигнала.

Главный недостаток прибора:

управление с помощью SMS-команд (приложение отсутствует). Это не очень удобно.

Главное достоинство КотелОК 2.0:

возможность тонкой регулировки температуры системы отопления. Ее можно изменить вплоть до 0,1 о С.

Телеметрика 3

Компактный и удобный GSM-модуль. Имеет большой и максимально информативный монохромный жидкокристаллический дисплей. Управление осуществляется с помощью трех физических кнопок, которые расположены под экраном.

Главный плюс девайса

Универсальность. Его можно подключить не только к котлу, но и к любому другому устройству (например, кондиционеру).

Минус

Отсутствие комплектной наружной антенны. Конечно, возможна установка сторонней. Но это дополнительные расходы. Которые совершенно неуместны при высокой цене прибора (порядка 9 000 – 10 000 рублей).

Оптима-1 Тепломонитор

Простое, надежное и удобное в использовании устройство. Состоит из пары термостат – GSM-модуль. Умеет работать с несколькими котлами одновременно. Также возможно подключение к системе сигнализации.

Предусмотрено программирование на ближайшие семь дней для использования в автоматическом режиме. Есть защита от замерзания, что позволяет применять модель в условиях отрицательных температур.

Благодаря наличию в комплекте выносной антенны обеспечен устойчивый прием сигнала со смартфона владельца с почти полным отсутствием перебоев.

Главный минус устройства

Недостаточно информативный интерфейс. Дисплея тут нет. Вместо него используются индикационные светодиоды. Понятно, что всю нужную информацию с их помощью отразить затруднительно.

Стоимость прибора – от 8 500 до 9 000 рублей.

Модули для дистанционного контроля теплоснабжения

Модули управления отоплением

Для организации системы управления отоплением дома необходимо позаботиться о возможности удаленного контроля. Обеспечить эту функцию помогут специальные модули. Чаще всего они не входят в стандартную комплектацию программаторов и терморегуляторов.

После приобретения блока управления отоплением дома следует правильно выбрать коммуникационное устройство. В зависимости от технических требований оно может обеспечивать следующие виды связи пользователя и управляющего элемента:

GSM контроль. Данные передаются с помощью сотовой связи. Фактически это стационарный телефон с функциями формирования, отправки, получения и обработки СМС сообщений;
Подключение через интернет. Характеризуется более расширенным функционалом и практически не ограничивается территориально. В этом случае пультом управления котлом отопления может быть планшет, ноутбук или любой ПК с установленным специальным программным комплексом.

При выезде за границу не рекомендуется активировать роуминг для контроля отопления через GSM модуль. Это повлечет большие затраты. Лучше всего перепоручить контроль за теплоснабжением знакомому или родственнику.

GSM блок управления котлом

GSM блок передачи данных

Самый простой и относительно доступный способ контролировать работу котла – установка управления отоплением по СМС. Для этого приобретается отдельный блок, который подключается к программатору или терморегулятору. Некоторые модели уже имеют подобную функцию.

На этапе выбора дистанционного управления отоплением следует определиться со способом передачи данных через сеть GSM. Это во многом зависит от возможностей конкретной модели телефона, а также встроенных функций блока передачи данных.

Проще всего можно получать сообщения в виде СМС. Установленный в рамку управления отоплением блок будет передавать следующие данные:

Падение температуры и давления ниже (выше) критического уровня;
Аварийный отказ в работе котла – отключение электропитания, отсутствие энергоносителя. При этом возможна передача кода ошибки и ее описания.

Блок со встроенным модулем СМС оповещений

Для обратного управления отоплением по телефону необходимо отправлять СМС определенного формата. С их помощью можно настраивать уровень температуры, инициировать запуск котла после аварийного отключения. Также во многих моделях встроена функция отсрочки команды. Т.е. передается значение какого-либо параметра, и указывается время активации котла для его достижения.

При этом важно помнить, что полученные данные могут расходиться с фактическими. Для эффективного управления радиаторами отопления необходимо знать степени погрешности следующих устройств:

Температурных датчиков. Показания большинства электронных моделей имеют погрешность ±0,5°С;
Шаг изменения температуры в терморегуляторе. Он может составлять от 0,2°С до 0,5°С.

На практике это действительно необходимо при установке отопления в режим анти замерзания, когда уровень нагрева теплоносителя поддерживается на уровне +5°С. Это позволяет сэкономить на затратах энергоносителя и при этом избежать аварийных ситуаций.

Контроль отопления через интернет

Получение данных об отоплении на смартфон

Управление отоплением через интернет имеет все плюсы, свойственные контролю теплоснабжения с помощью СМС сообщений. Однако возможность получать большее количество информации сказывается на качестве теплоснабжения.

Функции блока управления отоплением коттеджа при подключении к сети интернет имеют ряд преимуществ. Главным из них является возможность установки специальных программных комплексов. Они интегрируются в ноутбук, смартфон или любой другой вид персонального ПК. При этом дистанционное управление теплоснабжением отличается следующими возможностями:

Удобный интерфейс. Чаще всего он рассчитан под операционные системы смартфонов. Но при небольшой доработке может быть установлен и в компьютер;
Нет ограничения по количеству подключаемых пользователей, как в СМС блоках;
Возможность настройки параметров и любой точки, где есть интернет. В этом случае нет необходимости включать роуминг. Исключением составляют услуги интернет от мобильных операторов.

Важно правильно осуществить предварительную настройку пульта дистанционного управления котлом отопления. Для этого рекомендуется сначала сверить фактические показания системы после их изменения

Это необходимо для калибровки системы.

Возможности GSM-систем дистанционного управления температурой дома.

Новшеством контроллеров дистанционного управления системой отопления на расстоянии, являются системы удаленного контроля, использующие для связи стандарт GSM связи и интернет. GSM-системы удаленного контроля обеспечивают, автоматическую и дистанционную регулировку температуры системы отопления, позволяют контролировать температуру в доме, а также управлять котлом, предоставлять общую информацию сработки сигнализации, затоплении котельной, а также управлять дополнительными устроййствами. Все эти операции можно производить непосредственно с телефона или смартфона. Управление можно осуществлять
посредством SMSкоманд или прямой контроль с помощью мобильного приложения. Представителем такой системы является контроллер GSM–Climate компании “ЭВАН”. Вообще существует множество аналогичных контроллеров, среди них можно отметить контроллеры ГАЛАН-GSM компании “ГАЛАН”. Этот контроллер позволяет дистанционно контролировать, посредством SMS команд и имеет небольшой функционал охранной системы. А вот представитель контроллеров Teplocom–GSM от компании “БАСТИОН” позволит организовать простую автоматическую регулировку температуры системы отопления в доме, а также сможет известить о затоплении котельной и срабатывании сигнализации или просто открытии двери. Управление также осуществляется посредством SMSкоманд.

GSM-системы являются удобными устройствами для владельцев загородных домов и мы считаем, что жизненно необходимы тем, кто бывает в своих домах нерегулярно, наездами, особенно в холодное время года. Благодаря GSM контроллерам дистанционного управления Вам больше не нужно будет приезжать в холодный дом, включать отопление вручную и пол дня ожидать пока прогреется дом. Вам потребуется только заранее отправить вашему котлу сигнал о включении или поднятии температуры, и Вы приедете уже в теплый дом. Дополнительным плюсом установки системы удаленного контроля является функция оповещения об отключении электричества. Получив сообщение о пропадании питания, Вы успеете среагировать достаточно быстро, чтобы спасти вашу систему водоснабжения и отопления от промерзания.
