Гидрострелка для отопления 3 случая установки

Купить или изготовить своими руками

Готовый комплект гидрострелки европейской сборки с вспомогательным оборудование в торговой сети стоит от 200 до 300 долларов США.

Пользователь, который приобретет такую конструкцию, получит все преимущества ее работы в системе теплоснабжения: экономию топлива, надежный тепловой и гидравлический режим в сети и долговечность основного котельного оборудования.

Простая схема гидравлического разделителя

Заводская сборка решает не только вопросы распределения, но и защиты системы от гидроударов, коррозии и отложения шлама во внутренних поверхностях нагрева. Все узлы конструкции тщательно рассчитаны, изготовлены по современной технологии и настроены в заводских условиях.

Тем домашним мастерам кто хочет сэкономить на распределителях, имеют слесарный опыт и всю необходимую оснастку можно посоветовать выполнить гидрострелку самостоятельно, благо сегодня в интернете существует достаточно подробные методики и схемы изготовления. Устройство относится к сложным гидравлическим изделиям и при выполнении их необходимо учесть следующее:

1. Сгоны должны иметь симметричную хорошо прорезанную резьбу.
2. Толщина стен патрубков выбирается одинаковой.
3. Качество сварных швов должно быть высокое.

Как подобрать гидрострелку

Гидрострелка эффективно работает, только если правильно подобрана. Базовыми характеристиками при выборе распределителя являются тепловая мощность котла и суммарный часовой расход воды для всех КО . Он не должен превышать часовой расход воды через котловой контур.

Далее обращают внимание на конструктивные особенности гидрострелки:

• форма сечения — квадратная либо круглая
• число патрубков: 4, 6 или 8 входов/выходов;
• вариант исполнения подачи/отвода воды;
• метод установки патрубков — на общей оси либо с чередованием.

Эксперты советуют для настенных котлов и гидрострелки приобретать уже готовые конструкции с манометрами, воздушником и отстойником для очистки водяного контура от шлама.

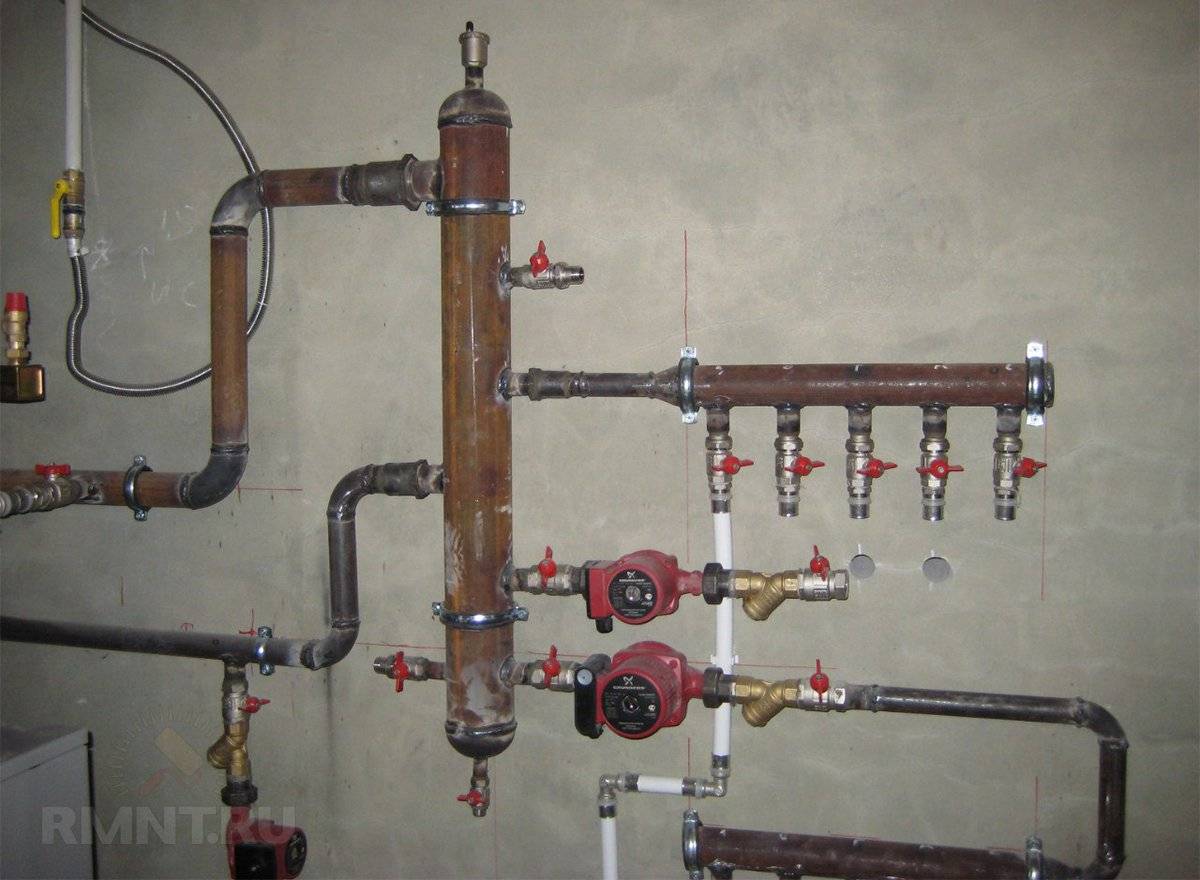

Гидрострелка своими руками

Гидравлический распределитель можно изготовить самостоятельно из труб подходящего диаметра, металлического бака и др. Понадобится лишь приварить патрубки, а также верхнее и нижнее дно.

Важно! Сварка должна быть на высоком уровне, чтобы внутрь не попал мусор. Поэтому обратитесь к профессиональному сварщику.. Пошаговое руководство:

Пошаговое руководство:

Рассчитайте диаметр труб, по приведенным выше формулам.

Составить схематический чертеж устройства. При этом учитывайте, что контейнер следуют разделить на несколько промежутков:Дистанция от дна к первому нижнему патрубку должна быть около 10-15 см, чтобы в нем собирался шлам;
Дистанция от верха к первой трубке сверху должна быть тоже около 10 см, для накопления воздуха.
Вход и выход верхних патрубков регламентирован температурным градиентом

Верхние трубки могут располагаться параллельно друг к другу или чередоваться. Важно! Если патрубки находятся на одной оси, то за счет прямого потока, отвод воздуха очень слаб, из-за чего возникают воздушные пробки.
Чем выше располагается патрубок верхнего вывода, тем больше температура поступающего потока. Важно! Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется.
Входная трубка вверху не должна быть в самой верхней точке, поскольку в устройстве не будет двигаться горячий поток и вода не сможет смешиваться.

Провести сварочные работы.

Проверить герметичность устройства, закрыв отверстия и наполнив его водой. Затем оставить в таком состояние на сутки

Если протечек нет, устройство можно монтировать.

Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется

Принцип работы

Существует три возможных варианта работы:

1. Расход теплоносителя за единицу времени через котел (Q1) равен его расходу через систему отопления (Q2). Производительность при этом: Q1=Q2. Температура воды на выходе из котла и на входе в контур одинаковая. В гидрострелке отсутствует вертикальное направление потока, но на практике такое бывает крайне редко. Конструкция при этом имеет достаточный уровень суммарной мощности.
2. Производительность котла намного выше, чем требуемая для системы отопления: Q1>Q2. В этом случае внутри гидрострелки образуется вертикальный поток воды сверху вниз, его часть переходит в линию обратки. Температура жидкости на входе в котел увеличивается, и автоматическая система начинает понижать подачу топлива, что переводит систему в экономный режим функционирования. Подобная схема характерна для летнего периода, когда не требуется отопление, а котел работает исключительно в режиме горячего водоснабжения (ГВС).
3. Производительности котла недостаточно для системы отопления: Q1<Q2. В этой схеме в гидрострелке возникает вертикальный поток направленный снизу вверх, при котором часть потока с обратки направляется в поток подачи. Температура воды на входе в контур снижается, а ее объем возрастает. Подобный вариант рационально использовать для систем с большим количеством потребителей, например, для радиаторного отопления, теплого пола, ГВС и других.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Режимы работы

Теоретически возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже.

Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления.

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем.

Установка гидрострелки оправдана при следующих условиях:

• Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
• Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
• В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

Пример системы отопления с гидрострелкой

Стоимость

Цена на изделия зависит от нескольких факторов:

• мощности;
• объема;
• материала;
• количества контуров, которые необходимо подключить;
• фирмы производителя;
• раскрученности торговой марки.

Приблизительная стоимость гидравлических стрелок отечественного производства:

• СЕВЕР-60, мощностью до 50 кВт – 2560 рублей;
• СЕВЕР-220, мощностью до 500 кВт – 25500 рублей;
• Gidruss GR-150-40, мощность до 150 кВт – 8300 рублей.
• Warme WGR80 с отводами под воздушный клапан и грязевик, мощностью до 80 кВт – от 3700 рублей, мощностью до 122 КВт – от 6000 рублей.

Приблизительная стоимость гидравлических стрелок зарубежного производства:

• Meibes MHK 32 с мощностью до 70 кВт – 13800 рублей (производитель Германия).
• Bosch HW 50 с мощностью до 105 кВт – 12000 рублей (производитель Германия).

Реальная область применения

Тем не менее, термогидравлический разделитель — устройство далеко не бесполезное. Это гидротехнический прибор и принцип его действия достаточно подробно описывается в специальной литературе. Гидрострелка имеет вполне определённую, пусть и достаточно узкую область применения.

Важнейшая польза от гидроразделителя — возможность согласовать работу нескольких циркуляционных насосов в генераторной и потребительской части системы. Часто случается, что подключенные к общему коллекторному узлу контуры снабжаются насосами, производительность которых отличается в 2 и более раз. Наиболее мощный насос при этом создаёт разницу давлений настолько высокую, что забор теплоносителя остальными устройствами циркуляции оказывается невозможным. Несколько десятков лет назад эта проблема решалась так называемым шайбованием — искусственным занижением протока в потребительских контурах путём вваривания в трубу металлических пластин с различным диаметром отверстий. Гидрострелка шунтирует подающую и обратную магистраль, за счёт чего разрежение и избыточное давление в них нивелируются.

Второй частный случай — избыточная производительность котла по отношению к потреблению контуров распределения. Такая ситуация характерна для систем, в которых ряд потребителей работает не на постоянной основе. Например, к общей гидравлике могут быть привязаны бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются лишь время от времени. Установка гидрострелки в таких системах позволяет поддерживать номинальную мощность котла и скорость циркуляции всё время, при этом излишек нагретого теплоносителя поступает обратно в котёл. При включении дополнительного потребителя разница расходов снижается и излишек уже направляется не в теплообменник, а в открытый контур.

Гидрострелка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно отличается. Дополнительным эффектом от работы гидрострелки можно назвать защиту котла от температурного шока, но для этого расход в генераторной части должен превышать расход в сети потребителей не менее чем на 20%. Последнее достигается путём установки насосов соответствующей производительности.

Самостоятельное изготовление

Если говорить о чисто технической возможности этого, то можно ответить положительно – да, осуществить эту затею можно.

Если же речь идет о разумности данного действия, то ответить однозначно не получится. Все зависит от обстоятельств и конкретных возможностей владельца отопительной системы.

Если у вас достаточно денег, то с самостоятельной разработкой и монтажом стрелки можно не возиться. Разумеется, лишь в том случае, если такое конструирование не доставляет вам чисто творческое удовольствие.

Для тех, кто все же решился взяться за это дело, мы приведем рекомендации по проектированию и установке коллектора с гидравлическим разделителем.

Статью о конденсационных отопительных котлах читайте здесь.

Что такое гидрострелка для отопления?

В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.

Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.

Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.

Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.

Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.

Режимы работы

Гидравлическая стрелка для систем отопления имеет 3 режима работы:

1. В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
2. Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
3. В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:

После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран. Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе

Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается. Гидроразделитель очень важен в системах с чугунными котлами

Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.

Особенности гидравлического разделителя

Итак, данный нехитрый элемент нужно устанавливать между коллектором и отопительным котлом. Многие поинтересуются: почему данный прибор вообще назвали стрелкой? Причина, скорее всего, заключается в том, что она может перенаправлять потоки рабочей жидкости, благодаря чему и происходит сбалансирование всей системы. С конструктивной точки зрения это полая труба, которая имеет прямоугольное либо круглое сечение. Эта труба заглушена с двух сторон и оснащена двумя патрубками – выходным и, соответственно, входным.

Получается, что в системе появляется пара связанных между собой контуров, которые вместе с тем не зависят друг от друга. Меньший контур предназначается для котла, а больший рассчитан на все ответвления, контуры и коллектор. Расход для каждого из данных контуров свой, равно как и скорость перемещения рабочей жидкости; при этом контуры не оказывают никакого значительного влияния друг на друга. Заметим также, что давление в контуре меньшего объема, как правило, стабильное, поскольку отопительный прибор перманентно функционирует на одних и тех же оборотах, при этом аналогичный показатель в большем контуре может меняться в зависимости от текущей работы отопительной сети.

В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо.

4 Принцип работы

Гидравлический разделитель может работать в трёх режимах в зависимости от соотношения выработки тепла котлом и его потреблением. Первый из них возникает тогда, когда между водонагревателем и системой отопления соблюдается почти идеальный баланс, то есть используется примерно столько тепловой энергии, сколько было произведено.

Вода внутри гидрострелки в таком случае почти или совсем не двигается, а температура горячего и холодного потоков в обоих контурах равна. При равновесии системы в гидравлическом разделителе нет нужды, но это случается очень редко, эпизодически, и никогда не может быть постоянным состоянием, так как и потребление, и выработка тепла периодически меняются.

Переход на второй режим работы происходит, если полученной горячей воды меньше, чем требуется отопительному контуру. Тогда поток жидкости, которая возвращается к котлу, идёт вверх и частично попадает обратно в систему. Таким образом температура воды, попадающей в трубу, меньше чем тогда, когда она только нагревается.

Эта ситуация возникает намного чаще, чем первая: она может произойти тогда, когда одновременно включено слишком много отопительных приборов или если в системе несколько водонагревателей, но работает только один из них. При таких обстоятельствах гидрострелка не даст системе остановиться или разбалансироваться, а просто «замкнёт» большой контур отопления. Это снизит нагрузку на котёл, но функционировать в таком режиме всё время он не сможет из-за угрозы перегрева.

Такое состояние наступает при запуске котла для прогрева с постепенным подключением оборудования. Кроме того, оно возникает при временном или постоянном отключении отдельных контуров с целью ремонта, профилактического осмотра или если они просто не нужны. Третий режим является оптимальным для работы системы.

Почему следует применять гидравлическую стрелку?

В системах отопления, где имеется два и более отопительных контура (радиаторы, водяной теплый плинтус, теплый пол, ГВС), как правило, контуры соединены между собой общим коллектором. При этом, наличие общего коллектора может привести к следующим проблемам:

Циркуляционные насосы каждого из контуров оказывают влияние друг на друга (особенно если насосы различаются по мощности). Для преодоления воздействия более мощного насоса, маломощный насос должен работать на пределе своих возможностей, потребляя больше электричества, чем это требуется в «обычных» условиях. При этом, работая на пределе своих возможностей, насосы раньше выходят из строя. К тому же, в таких условиях насос не всегда может обеспечить требуемую производительность;

Гидрострелка для отопления зачем она нужна?

• Даже если циркуляционный насос одного из котуров был выключен, его радиаторы все равно будут нагреваться (под воздействием остальных насосов, циркуляция теплоносителя в отключенном контуре будет сохраняться);
• Трудности при расчете мощности насосов как для котла, так и для отопительных контуров. Мощность насоса котла должна подбираться с учетом суммарной мощности насосов потребителей тепла.

Все вышеперечисленные проблемы может решить гидравлическая стрелка.

Примечание! В гидравлическом разделителе скорость движения теплоносителя резко снижается (примерно в 9 раз), это происходит из-за того, что при входе в разделитель, диаметр потока увеличивается в несколько раз (как правило, в 3 раза). Благодаря этому, исключаются перепады давления в системе.

Виды разделителей

Классификация разделителей:

1. В зависимости от объема:
   • большие – 200-300 л.;
   • средние – от 20 до 150 л.;
   • маленькие – меньше 20 л.
2. В зависимости от числа контуров:
   • двухконтурный;
   • многоконтурные.
3. В зависимости от формы сечения:
   • круглые;
   • квадратные.
4. В зависимости от расположения:
   • горизонтальные;
   • под углом;
   • вертикальные.
5. В зависимости от положения патрубков:
   • параллельные (на одной оси);
   • чередующиеся (на разных осях).

Другие формы гидравлических разделителей

Рассмотренные разделители отопительной системы являются классическими, и они наиболее часто монтируются в системах. Но гидравлики утверждают, что и ниже приведенные разделители имеют право на существования.

Когда и при каких условиях нужно ставить гидрострелку?

Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным.ф

Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.

Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.

Схема работы

Гидроразделить функционирует по следующей схеме:

1. Поток воды от котла попадает в гидрострелку, где меняет свое направления и снижает скорость.
2. В результате изменений выделяется воздух, который постепенно накапливается вверху корпуса. Воздух периодически отводится.
3. Затем поток направляется согласно одной из вышеописанных схем, по контуру потребителя.
4. Охлажденная вода возвращается в гидрострелку и проходит сквозь разделительные перегородки, где очищается от шлама.
5. Шлам накапливается снизу корпуса и периодически отводится.
6. Очищенная вода обратно попадает в котел.

Обвязка двух котлов, работающих в каскаде

Схемы изготовления

Гидрострелки промышленного изготовления стоят недешево и многие изготавливают их своими руками. При этом нужно сделать предварительные расчеты. Основные расчетные размеры показаны на рисунке ниже.

Схема гидрострелки с основными расчетными размерами

Как видно из рисунка, диаметр самой гидрострелки принимают равным трем диаметрам входных патрубков, поэтому расчеты сводятся в основном к определению диаметра гидрострелки.

На рисунке показаны два варианта гидрострелок. Назначение второго варианта лучше первого тем, что вода при переходе подающего трубопровода освобождается от пузырьков воздуха, а при обратном поступлении – лучше избавляется от шлама.

Расчет сводится в основном к определению диаметра гидрострелки:

где:

• D – диаметр гидрострелки в мм;
• d – диаметр входного патрубка в мм, обычно принимают равным D/3;
• 1000 – переводной коэффициент метров в мм;
• P – мощность котла в кДж;
• π – число пи = 3,14;
• С – теплоемкость теплоносителя (вода – 4,183 кДж/кг·С°);
• W – максимальная вертикальная скорость движения воды в гидрострелке, м/с, обычно принимают равной 0,1 м/с;
• ΔТ – разница температур теплоносителя на входе и выходе котла, С°.

Также расчет можно выполнить по такой формуле:

где:

• Q – расход теплоносителя, м³/с;
• V – скорость движения воды в гидрострелке, м/с;

Также для расчета диаметра гидрострелки есть такая формула:

где:

• G – расход, м³/час;
• W – скорость движения воды, м/с;

Высота гидрострелки может быть любой и ограничиваться разве что высотой потолка в помещении.

Если сделать диаметр гидрострелки достаточно большим, то можно получить два в одном: гидрострелку и теплоаккумулятор, так называемый емкостной разделитель.

Схема емкостного разделителя в системе отопления

Как видно из рисунка, гидрострелка такого типа имеет большой объем, порядка 300 литров и более, поэтому способна, кроме выполнения своей основной задачи, еще и накапливать тепло. Использование гидрострелки такого типа особенно оправдано при отоплении твердотопливным котлом, так как способно сглаживать температурные скачки котла отопления и сохранять тепловую энергию котла после окончания горения довольно длительное время.

Нужно знать некоторые нюансы при использовании такого типа гидрострелки:

1. Во-первых, такую гидрострелку необходимо утеплить, поскольку в противном случае она будет отапливать котельную, а не отдавать тепло в систему отопления.
2. Котел будет выдавать меньшую мощность. Это объясняется тем, что требуется большая температура теплоносителя, а на котлах установлена автоматика, которая будет автоматически уменьшать его мощность для снижения температуры на выходе.

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

• разделитель необходим для гарантии выполнения технических характеристик;
• устройство поддерживает температурный и гидравлический баланс;
• параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
• защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
• позволяет сэкономить топливо и электроэнергию;
• сохраняется постоянный объем воды;
• снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

Схема системы отопления

 объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

Изображение	Модели	Свойства	Стоимость, руб.
	Cidruss TПК -40-20*3	Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов.	5 680
	Север – 60 К2 AISI	Соединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт.	7 180
	IVR Гидравлическая стрелка	Максимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов.	8 700
	Meibes ВТ 25 до 50 кВт.	Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов.	15 200
	Valtec	Мощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны.	16 500
	Эверест, фланцевый гидравлический разделитель.	Предназначен для защиты чугунного оборудования от тепловых ударов.	13 900
	Гидрострелка Watts	Материал изготовления – высоколегированная сталь	11 800

Расчет устройства
